9558HNK - Szlifierka MAKITA - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka kątowa
Model	9558HNK
Średnica tarczy	125 mm
Gwint wrzeciona	M14
Prędkość obrotowa (bieg jałowy)	11000 min⁻¹
Długość całkowita	271 mm
Waga netto	2,1 kg (zgodnie z EPTA 01/2003)
Klasa bezpieczeństwa	II (podwójna izolacja)
Napięcie zasilania	230 V prądu przemiennego (jednofazowe)
Moc znamionowa	Ok. 720 W (szacowana)
Przeznaczenie	Szlifowanie i cięcie metalu i kamienia bez użycia wody
Blokada wału	Tak, do montażu i demontażu tarcz
Przełącznik	Suwakowy z blokadą pracy ciągłej
Uchwyt boczny	Tak, do montażu po lewej lub prawej stronie
Osłona tarczy	Regulowana, z możliwością obrotu
Poziom hałasu (ciśnienie akustyczne)	86 dB(A) (z niepewnością 3 dB)
Poziom hałasu (moc akustyczna)	97 dB(A) (z niepewnością 3 dB)
Emisja drgań (szlifowanie powierzchni)	8,5 m/s² (z niepewnością 1,5 m/s²)
Konserwacja	Regularne czyszczenie otworów wentylacyjnych; naprawy tylko w autoryzowanym serwisie
Akcesoria opcjonalne	Różne tarcze szlifierskie i tnące, szczotki druciane, osłony do cięcia

Często zadawane pytania - 9558HNK MAKITA

Jak zamontować tarczę w szlifierce Makita 9558HNK?

Najpierw upewnij się, że narzędzie jest wyłączone i odłączone od zasilania. Naciśnij blokadę wału (1-1), aby unieruchomić wrzeciono. Nałóż kołnierz wewnętrzny, a następnie tarczę z obniżonym środkiem lub ściernicę lamelową. Dokręć nakrętkę zabezpieczającą (6-1) kluczem (7-1) zgodnie z ruchem wskazówek zegara. Pamiętaj, aby nie włączać blokady wału podczas obrotu wrzeciona.

Jakiej osłony używać do cięcia?

Do cięcia przy użyciu ściernej tarczy tnącej lub ściernicy diamentowej należy stosować specjalną osłonę tarczy (9-4) przeznaczoną do tego typu tarcz. W krajach europejskich przy użyciu ściernicy diamentowej można użyć zwykłej osłony. Osłona musi być zamontowana tak, aby zamknięta część była zwrócona w stronę operatora.

Czy szlifierkę można używać do cięcia metalu?

Tak, szlifierka Makita 9558HNK jest przeznaczona do cięcia metalu i kamienia przy użyciu odpowiednich tarcz tnących. Należy jednak pamiętać, aby nie wywierać zbyt dużego nacisku i nie dopuszczać do zakleszczenia tarczy. Używaj wyłącznie tarcz przeznaczonych do cięcia.

Jak wyczyścić otwory wentylacyjne?

Regularnie czyść otwory wentylacyjne (10-1 i 10-2), aby zapobiec gromadzeniu się pyłu. Przed czyszczeniem odłącz narzędzie od zasilania. Użyj miękkiej szczotki lub sprężonego powietrza, unikaj metalowych przedmiotów, które mogą uszkodzić elementy wewnętrzne.

Co zrobić, gdy szlifierka wibruje podczas pracy?

Wibracje mogą być spowodowane niewyważeniem lub uszkodzeniem tarczy. Natychmiast przerwij pracę i sprawdź tarczę pod kątem pęknięć lub zużycia. Wymień tarczę, jeśli jest uszkodzona. Upewnij się również, że tarcza jest prawidłowo zamontowana i dokręcona.

Jaki jest maksymalny rozmiar tarczy dla 9558HNK?

Maksymalna średnica tarczy z obniżonym środkiem wynosi 125 mm (5 cali). Nie należy używać tarcz o większej średnicy, gdyż mogą one uszkodzić narzędzie lub spowodować obrażenia.

Czy można używać tej szlifierki do polerowania?

Zgodnie z instrukcją, szlifierka nie jest przeznaczona do polerowania. Dozwolone jest szlifowanie, oczyszczanie powierzchni szczotką drucianą oraz cięcie. Używanie narzędzia do innych celów może stwarzać zagrożenie.

Jak włączyć tryb pracy ciągłej?

Aby uruchomić tryb ciągły, przesuń przełącznik suwakowy do pozycji 'I (ON)', a następnie naciśnij i zablokuj przednią część przełącznika. Aby wyłączyć, naciśnij tylną część przełącznika i przesuń go do pozycji 'O (OFF)'.

Gdzie można kupić części zamienne do Makita 9558HNK?

Części zamienne, w tym szczotki węglowe, kołnierze i nakrętki, są dostępne w autoryzowanych centrach serwisowych Makita. Zaleca się używanie wyłącznie oryginalnych części, aby zachować bezpieczeństwo i niezawodność narzędzia.

Jakie środki ochrony osobistej są zalecane podczas pracy?

Zaleca się noszenie okularów ochronnych, ochraniaczy słuchu (poziom hałasu 86 dB), maski przeciwpyłowej, rękawic oraz fartucha. Należy również unikać luźnych ubrań i biżuterii, które mogą zostać wciągnięte przez wirującą tarczę.

INSTRUKCJA OBSŁUGI 9558HNK MAKITA

POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego

1-1. Blokada wału	6-2. Tarcza z obniżonym środkiem / ściernica lamelowa	9-4. Oślona do ściernej tarczy tnącej/ściernicy diamentowej
2-1. Dźwignia przełącznika
4-1. Oślona tarczy	6-3. Kołnierz wewnętrzny	10-1. Wylot powietrza
4-2. Śruba	7-1. Klucz do nakrętki zabezpieczającej	10-2. Wlot powietrza
4-3. Obudowa łożyska	7-2. Blokada wału
5-1. Oślona tarczy	9-1. Nakrętka zabezpieczająca
5-2. Obudowa łożyska	9-2. Ścierna tarcza tnąca/ściernica diamentowa
5-3. Śruba
6-1. Nakrętka zabezpieczająca	9-3. Kołnierz wewnętrzny

SPECYFIAKCJE

Model	9556HN		9557HN
Średnica tarczy z obniżonym środkiem	100 mm	115 mm	125 mm
Gwint wrzeciona M10 M14 M14
Prędkość znamionowa (n)/ Prędkość bez obciążenia ( n_b )	11 ^-1 000	11min ^-1 000	11 min ^-1 000
Długość całkowita	271 mm	271 mm	271 mm
Cieżar netto 1,9 kg 2,0 kg 2,1 kg
Klasa bezpieczeństwa	☐ /II

• W związku ze stale prowadzonym przez naszą firmę programem badawczo-rozwojowym, niniejsze specyfikacje mogą ulec zmianom bez wcześniejszego powiadomienia.
• Specyfikacje mogą różnić się w zależności od kraju.
  • Waga obliczona zgodnie z procedurą EPTA 01/2003

ENE048-1

Przeznaczenie

Omawiane narzędzie przeznaczone jest do szlifowania i cięcia materiałów z metalu i kamienia bez użycia wody.

ENF002-2

Zasilanie

Narzędzie wolno podłączać tylko do źródeł zasilania o napięciu zgodnym z napięciem podanym na tabliczce znamionowej. Można je zasilać wyłącznie jednofazowym prądem przemiennym. Jest ono podwójnie izolowane, dlatego też można je zasilać z gniazda bez uziemienia.

Dia modelu 9557HN

ENG102-3

Poziom hałasu i drgań

Typowy równoważny poziom dźwięku A określony w oparciu o EN60745:

Poziom ciśnienia akustycznego (LpA) : 86 dB (A)

Poziom mocy akustycznej ( L_WA ): 97 dB (A)

Niepewność (K): 3 dB(A)

Należy stosować ochraniacze słuchu

ENG208-5

Drgania

Całkowita wartość poziomu drgań (suma wektorów w 3 osiach) określona zgodnie z normą EN60745:

Tryb pracy: szlifowanie powierzchni

Emisja drgań (ah,AG): 7,5 m/s ^2

Niepewność (K) : 1,5 m/s ^2

Deklarowana wartość wytwarzanych drgań została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.

Deklarowaną wartość wytwarzanych drgań można także wykorzystać we wstępnej ocenie narażenia.

Deklarowaną wartość wytwarzanych drgań wykorzystuje się do głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie będzie wykorzystywane do innych zastosowań, wartość wytwarzanych drgań może być inna.

⚠ OSTRZEŻENIE:

• Drgania wytwarzane podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od wartości deklarowanej, w zależności od sposobu jego użytkowania.
• W oparciu o szacowane narażenie w rzeczywistych warunkach użytkowania należy określić środki bezpieczeństwa w celu ochrony operatora (uwzględniając wszystkie elementy cyklu działania, tj. czas, kiedy narzędzie jest wyłączone i kiedy pracuje na biegu jałowym, a także czas, kiedy jest włączone).

Dia modelu 9558HN

ENG102-3

Poziom hałasu i drgań

Typowy równoważny poziom dźwięku A określony w oparciu o EN60745:

Poziom ciśnienia akustycznego (LpA) : 86 dB (A)

Poziom mocy akustycznej ( L_WA ): 97 dB (A)

Niepewność (K): 3 dB(A)

Należy stosować ochraniacze słuchu

ENG208-5

Drgania

Całkowita wartość poziomu drgań (suma wektorów w 3 osiach) określona zgodnie z normą EN60745:

Tryb pracy: szlifowanie powierzchni

Emisja drgań (ah,AG): 8,5 m/s²

Niepewność (K) : 1,5 m/s²

Deklarowana wartość wytwarzanych drgań została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.

Deklarowaną wartość wytwarzanych drgań można także wykorzystać we wstępnej ocenie narażenia.

Deklarowaną wartość wytwarzanych drgań wykorzystuje się do głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie będzie wykorzystywane do innych zastosowań, wartość wytwarzanych drgań może być inna.

⚠OSTRZEŻENIE:

• Drgania wytwarzane podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od wartości deklarowanej, w zależności od sposobu jego użytkowania.
• W oparciu o szacowane narażenie w rzeczywistych warunkach użytkowania należy określić środki bezpieczeństwa w celu ochrony operatora (uwzględniając wszystkie elementy cyklu działania, tj. czas, kiedy narzędzie jest wyłączone i kiedy pracuje na biegu jałowym, a także czas, kiedy jest włączone).

ENH101-15

Dotyczy tylko krajów europejskich

Deklaracja zgodności UE

Niniejszym firma Makita Corporation jako odpowiedzialny producent oświadcza, iż opisywane urządzenie marki Makita:

Opis maszyny:

Szlifierka kątowa

Model nr/ Typ: 9557HN,9558HN

jest produkowane seryjnie oraz

jest zgodne z wymogami określonymi w następujących dyrektywach europejskich:

2006/42/EC

Jest produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi:

EN60745

Dokumentacja techniczna przechowywana jest przez naszego autoryzowanego przedstawiciela na Europę,

którym jest:

Makita International Europe Ltd.

Ogólne zasady bezpieczeństwa obsługi elektronarzędzi

⚠ OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia i instrukcje. Nie przestrzeganie ich może prowadzić do porazeń prądem, pożarów i/lub poważnych obrażeń ciała.

Wszystkie ostrzeżenia i instrukcje należy zachować do późniejszego wykorzystania.

GEB033-4

OSTRZEŻENIA DOTYCZĄCE BEZPIECZNEJ EKSPLOATACJI NARZĘDZIA

Ostrzeżenia dotyczące bezpieczeństwa podczas operacji szlifowania, oczyszczania powierzchni lub cięcia przy użyciu tarczy ściernej:

1. Opisywane elektronarzędzie jest przeznaczone do szlifowania, oczyszczania powierzchni szczotką drucianą i cięcia. Należy zapoznać się z wszystkimi zasadami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi dołączonymi do opisywanego narzędzia. Niezastosowanie się do podanych poniżej instrukcji może prowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

2. Nie jest wskazane szlifowanie drewna, oczyszczanie powierzchni szczotką drucianą, polerowanie lub cięcie z użyciem tego elektronarzędzia. Operacje, do których nie jest ono przeznaczone, mogą stwarzać zagrożenie i spowodować obrażenia.

3. Używać jedynie osprzętu, który został specjalnie zaprojektowany i jest zalecany przez producenta narzędzia. Fakt, że osprzęt można zamocować do posiadanego elektronarzędzia, wcale nie gwarantuje

bezpiecznej obsługi.

1. Prędkość znamionowa osprzętu powinna być przynajmniej równa maksymalnej prędkości podanej na elektronarzędziu. Osprzęt pracujący przy większej prędkości od znamionowej może pęknąć i rozpaść się na kawałki.

2. Zewnętrzna średnica i grubość osprzętu musi mieścić się w zakresie dopuszczalnym dla tego elektronarzędzia. Nie można zapewnić prawidłowej osłony i kontroli akcesoriów o niewłaściwym rozmiarze.

3. Średnica otworu ściernic, kołnierzy, tarcz mocujących lub innych akcesoriów powinna być właściwie dopasowana do wrzeciona narzędzia. Akcesoria z otworami, które nie są dopasowane do osprzętu w narzędziu przeznaczonym do ich zamocowania, będą obracać się mimośrodowo, wywołując silne drgania i grożąc utratą panowania.

4. Nie wolno używać uszkodzonych akcesoriów. Przed każdorazowym użyciem należy skontrolować osprzęt; ściernice pod kątem ubytków lub pęknięć, tarcze mocujące pod kątem pęknięć, rozdarć lub nadmiernego zużycia, a szczotki druciane pod kątem luźnych lub popękanych drutów. W przypadku upuszczenia elektronarzędzia lub osprzętu należy sprawdzić, czy nie doszło do uszkodzenia, i ewentualnie zamontować nieuszkodzony osprzęt. Po sprawdzeniu bądź zamontowaniu osprzętu należy stanąć w taki sposób i tak ustawić narzędzie, aby nikt nie znajdował się w płaszczyźnie obrotu osprzętu, po czym na jedną minutę uruchomić elektronarzędzie z maksymalną prędkością bez obciążenia. Uszkodzone akcesoria zwykle rozpadną się podczas takiej próby.

5. Zakładać sprzęt ochrony osobistej. W zależności od wykonywanej operacji używać osłony twarzy, gogli lub okularów ochronnych. W miarę potrzeb zakładać maskę przeciwpyłową, ochraniacze na uszy, rękawice i fartuch, który zatrzyma drobiny materiału ściernego i obrabianego przedmiotu. Ochrona oczu powinna zatrzymywać unoszące się w powietrzu drobiny materiału, które powstają podczas różnych operacji. Maska przeciwpyłowa lub oddechowa powinna filtrować cząsteczki wytwarzane podczas pracy. Przebywanie przez dłuższy czas w hałasie o dużym natężeniu może spowodować utratę słuchu.

6. Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każdy, kto wchodzi do strefy roboczej, powinien mieć na sobie sprzęt ochrony osobistej. Fragmenty materiału z obrabianego przedmiotu lub pękniętego osprzętu mogą polecieć na dużą odległość i spowodować

obrażenia poza bezpośrednim obszarem roboczym.

1. Gdy narzędzie tnące podczas pracy może zetknąć się z ukrytymi przewodami elektrycznymi bądź własnym przewodem zasilającym, należy trzymać urządzenie za izolowane uchwyty. Zetknięcie z przewodem elektrycznym pod napięciem powoduje, że również odsłonięte elementy metalowe narzędzia znajdą się pod napięciem, grożąc porażeniem operatora prądem elektrycznym.

2. Przewód należy trzymać w bezpiecznej odległości od wirującego osprzętu. W przypadku utraty panowania przewód może zostać przecięty lub wkręcony, wciągając dłoń lub rękę w wirujący osprzęt.

3. Nie wolno odkładać elektronarzędzia dopóki zainstalowany osprzęt nie zatrzyma się całkowicie. Wirujący osprzęt może zahaczyć o powierzchnię i elektronarzędzie zacznie się zachowywać w sposób niekontrolowany.

4. Uruchomionego elektronarzędzia nie wolno przenosić z miejsca na miejsce. Wirujący osprzęt może przypadkowo pochwycić ubranie i spowodować obrażenia ciała.

5. Otwory wentylacyjne elektronarzędzia należy regularnie czyścić. Wentylator silnika wciąga do wnętrza obudowy pył. Zbyt duże nagromadzenie metalowych drobin stwarza zagrożenia elektryczne.

6. Nie wolno używać elektronarzędzia w pobliżu materiałów łatwopalnych.Mogą one zapalić się od iskier.

7. Nie wolno używać osprzętu wymagającego cieczy chłodzących. Używanie wody lub innych cieczy chłodzących grozi porażeniem lub udarem elektrycznym.

Odrzut i związane z nim ostrzeżenia

Odrzut to nagła reakcja w momencie zakleszczenia lub wyszczerbienia obracającej się ściernicy, tarczy mocującej, szczotki lub innego rodzaju osprzętu. Zakleszczenie lub wyszczerbienie powoduje nagłe zatrzymanie się obracającego osprzętu, co z kolei prowadzi do niekontrolowanego odrzutu elektronarzędzia w miejscu zablokowania w kierunku przeciwnym do kierunku obrotu osprzętu.

Przykładowo, jeżeli ściernica wyszczerbi się lub zakleszczy w obrabianym elemencie, trąc o powierzchnię materiału jej krawędź prowadząca może wypchnąć ściernicę w górę lub spowodować jej odrzut. Ściernica może odskoczyć w stronę operatora lub w kierunku przeciwnym w zależności od kierunku obrotów w punkcie zakleszczenia. W takich warunkach może również dojść do pęknięcia ściernicy.

Odrzut jest wynikiem nieprawidłowej eksploatacji elektronarzędzia i/lub niewłaściwych procedur albo warunków jego obsługi. Można go uniknąć podejmując podane poniżej, odpowiednie środki ostrożności.

a) Przez cały czas należy narzędzie mocno trzymać, ustawiając się w taki sposób, aby przeciwdziałać siłom odrzutu. Zawsze należy korzystać z rękojeści pomocniczej, jeżeli jest w zestawie, aby móc w pełni kontrolować odrzut lub przeciwdziałać momentowi obrotowemu podczas rozruchu. Operator może kontrolować reakcje na zwiększający się moment obrotowy lub siły odrzutu, jeżeli zastosuje się odpowiednie środki ostrożności.

b) Nie wolno trzymać ręki w pobliżu obracającego się osprzętu. Może bowiem nastąpić odrzut w kierunku ręki.

c) Nie należy stawać na linii ewentualnego odrzutu narzędzia. Odrzut spowoduje wyrzucenie narzędzia w kierunku przeciwnym do ruchu tarczy w punkcie wyszczerbienia.

d) Podczas obróbki narożników, ostrych krawędzi itp. należy zachować szczególnie ostrożność. Nie dopuszczac do podskakiwania i wyszczerbienia osprzętu. Narożniki, ostre krawędzie lub podskakiwanie sprzyjają wyszczerbianiu obracającego się osprzętu i mogą spowodować utratę panowania lub odrzut.

e) Nie wolno montować rzeźbiarskich tarcz łańcuchowych ani tarcz zębatych do pilarek. Tego typu tarcze często powodują odrzut i utratę panowania.

Szczegółowe zasady bezpieczeństwa podczas operacji szlifowania i cięcia przy użyciu tarczy ściernej:

a) Używać wyłącznie ściernic zalecanych do posiadanego elektronarzędzia oraz specjalnych osłon przeznaczonych do wybranego rodzaju tarczy. Nie można właściwie zabezpieczyć ściernic, do których elektronarzędzie nie jest przeznaczone. Takie ściernice są niebezpieczne.

b) Osłona powinna być dobrze przymocowana do elektronarzędzia i ustawiona w sposób zapewniający maksimum bezpieczeństwa - w stronę operatora powinien był skierowany jak najmniejszy fragment odsłoniętej tarczy. Osłona chroni operatora przed wykruszonymi odłamkami ściernicy i przypadkowym kontaktem z tarczą.

c) Ściernice należy wykorzystywać tylko zgodnie z przeznaczeniem. Na przykład: nie wolno szlifować boczną powierzchnią ściernicy tnącej. Ściernice tnące są przeznaczone do szlifowania obwodowego. Siły boczne przyłożone do tych tarcz mogą wywoływać drgania.

d) Zawsze używać nieuszkodzonych kołnierzy mocujących o rozmiarze i kształcie właściwie dobranym do wybranego rodzaju ściernic. Odpowiednie kołnierze mocujące podtrzymują tarczę, zmniejszając tym samym prawdopodobieństwo jej pęknięcia. Kołnierze do ściernic tnących mogą różnić się od kołnierzy do

tarcz szlifierskich.

e) Nie wolno używać zużytych ściernic przeznaczonych do większych elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi nie nadają się do wyższych prędkości stosowanych w mniejszych narzędziach i mogą rozpaść się.

Dodatkowe zasady bezpieczeństwa podczas operacji cięcia przy użyciu tarczy ściernej:

a) Nie wolno doprowadzać do zakleszczenia tarczy tnącej ani stosować zbyt dużego nacisku. Unikać cięć o zbyt dużej głębokości. Przeciążona ściernica jest bardziej podatna na skręcenia lub wyginanie w szczelinie i wzrasta prawdopodobieństwo odrzutu lub pęknięcia tarczy.

b) Nie stawać na linii obracającej się ściernicy ani za nią. Gdy tarcza przesuwa się od operatora, ewentualny odrzut może wypchnąć ściernicę i elektronarzędzie w jego kierunku.

c) W przypadku zakleszczenia się tarczy lub przerwania operacji cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie, trzymając je w bezruchu do momentu całkowitego zatrzymania się ściernicy. Nie wolno wyciągać tarczy tnącej z przecinanego elementu, gdy tarcza znajduje się w ruchu, w przeciwnym razie może wystąpić odrzut. Zbadać przyczynę zakleszczania się ściernicy i podjąć stosowne działanie w celu wyeliminowania problemu.

d) Nie wolno wznawiać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Ściernicę można ponownie włożyć do naciętej szczeliny, dopiero gdy osiągnie pełną prędkość. Jeżeli elektronarzędzie zostanie ponownie uruchomione, gdy ściernica znajduje się w przecinanym elemencie, tarcza może zakleszczyć się, wędrować po materiale, albo może wystąpić odrzut.

e) Duże płyty należy podpierać, aby zminimalizować ryzyko zakleszczenia tarczy i odrzutu. Duże płyty mają tendencję do wyginania się pod własnym ciężarem. Podpory należy ustawiać pod przecinanym elementem w sąsiedztwie linii cięcia i na krawędziach elementu po obu stronach ściernicy.

f) Należy zachować szczególną ostrożność w przypadku wykonywania „cięć wgłębnych” w istniejących ścinkach bądź innych pustych przestrzeniach. Wystająca tarcza tnąca może zagłębić się w niewidoczne elementy, które z kolei mogą wywołać odrzut.

Zasady bezpieczeństwa podczas operacji szlifowania:

a) Nie używać zbyt dużego papieru ściernego. Przy doborze papieru ściernego kierować się zaleceniami producenta. Zbyt duży papier ścierny wystający poza obręb tarczy szlifierskiej grozi

pokaleczeniem i może spowodować wyszczerbienie lub rozerwanie tarczy albo odrzut.

Zasady bezpieczeństwa podczas oczyszczania powierzchni szczotką drucianą:

a) Należy pamiętać, że nawet podczas zwykłej pracy ze szczotki mogą wylatywać druty. Nie wolno ich nadwerężać wywierając zbyt duży nacisk na szczotkę. Druty ze szczotki mogą z łatwością przebić lekkie ubranie i skóre.

b) Jeżeli podczas operacji oczyszczania powierzchni szczotką drucianą wskazane jest używanie osłony, należy uważać, aby szczotka nie ocierała o nią. Średnica szczotki drucianej może ulec zwiększeniu pod wpływem obciążenia lub sił odśrodkowych podczas pracy.

Dodatkowe ostrzeżenia dotyczące bezpieczeństwa:

1. Nie wolno używać innych tarcz szlifierskich z obniżonym środkiem niż tarcze wzmacniane włóknem szklanym.

2. NIE WOLNO używać w tej szlifierce ściernic typu miseczkowego. Szlifierka nie jest przystosowana do takiego rodzaju ściernic i stosowanie ich może być przyczyną obrażeń.

3. Uważać, aby nie uszkodzić wrzeciona, kołnierza (zwłaszcza powierzchni odpowiedzialnych za prawidłowy montaż) albo nakrętki zabezpieczającej. Uszkodzenie tych części może być przyczyną pękania tarczy.

4. Przed włączeniem urządzenia upewnić się, czy tarcza nie dotyka obrabianego elementu.

5. Przed przystąpieniem do obróbki danego elementu pozwolić, aby narzędzie obracało się przez chwilę bez obciążenia. Zwracaj uwagę na ewentualne drgania lub bicie osiowe, które mogą wskazywać na nieprawidłowe zamocowanie lub niedokładne wyważenie tarczy.

6. Podczas szlifowania używać określonej powierzchni tarczy.

7. Uważać na wylatujące iskry. Narzędzie trzymać w taki sposób, aby iskry nie były skierowane w stronę operatora, innych osób stojących w pobliżu lub łatwopalnych materiałów.

8. Nie pozostawiać załączonego elektronarzędzia. Można uruchomić elektronarzędzie tylko wtedy, gdy jest trzymane w rękach.

9. Zaraz po zakończeniu pracy nie wolno dotykać obrabianego elementu. Może on bowiem być bardzo gorący, co grozi poparzeniem skóry.

10. Przed przystąpieniem do jakichkolwiek czynności związanych z obsługą narzędzia należy koniecznie upewnić się, czy zostało wyłączone i czy odłączono go od zasilania lub wyjątko z niego akumulator.

11. Przestrzegać instrukcji producenta w zakresie montażu i eksploatacji tarcz. Tarcze przechowywać i obchodzić się z nimi z

dbałościa.

1. Nie wolno stosować oddzielnych tulei redukcyjnych ani elementów pośrednich, aby dopasować tarcze ścierne o dużym otworze wewnętrznym.

2. Używać wyłącznie kołnierzy przeznaczonych do tego urządzenia.

3. W przypadku narzędzi współpracujących z tarczami z nagwintowanym otworem należy upewnić się, czy długość gwintu w tarczy jest wystarczająca, aby wkręcić wrzeciono na całej długości.

4. Sprawdzić, czy obrabiany element jest dobrze podparty.

5. Po wyłączeniu narzędzia tarcza nadal obraca się.

6. Jeżeli w miejscu pracy panuje wyjątkowo wysoka temperatura i wilgotność, albo występuje silnie zanieczyszczone przewodzącym pyłem, należy zastosować bezpiecznik zwarciowy (30 mA), aby zapewnić operatorowi bezpieczeństwo.

7. Nie wolno używać opisywanego narzędzia do obróbki materiałów zawierających azbest.

8. Nie wolno używać wody ani płynów do szlifowania.

9. W przypadku pracy w warunkach zapylenia upewnić się, czy otwory wentylacyjne są drożne. Jeżeli zachodzi potrzeba usunięcia pyłu, najpierw należy odłączyć narzędzie od zasilania, a następnie oczyścić je (przy użyciu niemetalowych przedmiotów), uważając przy tym, aby nie uszkodzić elementów wewnątrz narzędzia).

10. Przepisy krajowe wymagają stosowania osłony zbierającej pył, gdy używana jest tarcza tnąca.

11. Na tarcze tnące nie wolno wywierać nacisku poprzecznego.

ZACHOWAĆ INSTRUKCJE

⚠ OSTRZEŻENIE:

NIE WOLNO pozwolić, aby wygoda lub rutyna (nabyta w wyniku wielokrotnego używania narzędzia) zastąpiły ścisłe przestrzeganie zasad bezpieczeństwa obsługi. NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub niestosowanie się do zasad bezpieczeństwa podanych w niniejszej instrukcji obsługi może prowadzić do poważnych obrażeń ciała.

OPIS DZIAŁANIA

⚠UWAGA:

- Przed rozpoczęciem regulacji i sprawdzania działania elektronarzędzia, należy upewnić się, czy jest ono wyłączone i nie podłączone do sieci.

Blokada wału

Rys.1

⚠️UWAGA:

- Nie wolno załączać blokady wału, gdy wrzeciono obraca się. Narzędzie może bowiem ulec uszkodzeniu.

Przed przystąpieniem do montażu bądź demontażu osprzętu nacisnąć blokadę wału, aby unieruchomić wrzeciono.

Włączanie

Rys.2

⚠UWAGA:

- Przed włączeniem narzędzia należy koniecznie sprawdzić, czy przełącznik suwakowy działa prawidłowo i po naciśnięciu jego tylnej części powraca do położenia "OFF" (wyłączone).

W celu uruchomienia narzędzia wystarczy przesunąć przełącznik suwakowy w kierunku położenia "I (ON)" (włączone). Pracę ciągłą można uzyskać po naciśnięciu i zablokowaniu przedniej części przełącznika suwakowego.

Aby wyłączyć narzędzie, wystarczy nacisnąć tylną część przełącznika suwakowego, a następnie przesunąć go do położenia "O (OFF)".

MONTAŻ

⚠UWAGA:

- Przed wykonywaniem jakichkolwiek czynności na elektronarzędziu należy upewnić się, czy jest ono wyłączone i nie podłączone do sieci.

Instalowanie uchwytu bocznego (rękojeść)

Rys.3

⚠UWAGA:

- Przed uruchomieniem, zawsze upewnić się, czy uchwyt boczny zamontowano bezpiecznie.

Uchwyt boczny należy mocno przykręcić w odpowiednim miejscu narzędzia zgodnie z rysunkiem.

Instalacja lub usuwanie osłony (tarczy z obniżonym środkiem, tarczy Multi-disc/ściernej tarczy tnącej, ściernicy diamentowej) Dla narzędzia z osłoną tarczy ze śrubą blokującą

Rys.4

Rys.5

⚠ OSTRZEŻENIE:

• W przypadku używania tarczy szlifierskiej z obniżonym środkiem/ściernicy lamelowej, tarczy flex, obrotowej szczotki drucianej, tarczy tnącej lub tarczy diamentowej, osłonę tarczy należy przykręcić do narzędzia w taki sposób, aby jej zamknięta część była zawsze zwrócona w stronę operatora.
• W przypadku korzystania ze ściernicy tnącej/ściernicy diamentowej należy używać wyłącznie specjalnej osłony tarczy przeznaczonej do tego typu ściernic. (W krajach europejskich przy stosowaniu ściernicy diamentowej można użyć zwykłej osłony.)

Nałożyć osłonę tarczy i wyrównać wystający element na jej kołnierzu z nacięciem w obudowie. Następnie obrócić osłonę tarczy pod takim kątem, aby zapewniała bezpieczeństwo operatora podczas pracy. Pamiętać o solidnym dokręceniu śruby.

Aby zdemontować osłonę tarczy, procedurę montażu należy wykonać w odwrotnej kolejności.

Montaż i demontaż tarczy z obniżonym środkiem lub ściernicy lamelowej

Rys.6

Nałożyć kołnierz wewnętrzny na wrzeciono. Dopasować tarczę/ściernicę do kształtu kołnierza i dokręcić nakrętką zabezpieczającą osadzoną na wrzecionie.

W celu dokręcenia nakrętki zabezpieczającej mocno docisnąć blokadę wału, aby unieruchomić wrzeciono, a następne dociągnąć nakrętkę zabezpieczającą kluczem zgodnie z ruchem wskazówek zegara.

Rys.7

Aby zdemontować tarczę, wystarczy procedurę montażu wykonać w odwrotnej kolejności.

⚠ OSTRZEŻENIE:

Blokadę wału można załączyć dopiero wówczas, gdy wrzeciono przestanie się obracać.

DZIAŁANIE

⚠ OSTRZEŻENIE:

• Nie ma potrzeby dociskania narzędzia podczas pracy. Sam ciężar narzędzia wywiera wystarczający nacisk. Stosowanie siły i nadmiernego docisku może prowadzić do groźnego pękania tarczy.
• Jeżeli podczas szlifowania narzędzie upadnie, tarczę należy KONIECZNIE wymienić.
• NIE WOLNO w żadnym wypadku uderzać tarczą o obrabiany element.
• Uważać, aby tarcza nie podskakiwała i aby nie doszło do jej wyszczerbienia, zwłaszcza podczas obróbki narożników, ostrych krawędzi itp. Może bowiem wystąpić odrzut i dojść do utraty panowania nad narzędziem.

NIE WOLNO używać narzędzia z tarczami do cięcia drewna. Wspomniane tarcze używane w szlifierce, często powodują odrzut i utratę panowania, a w konsekwencji mogą doprowadzić do wypadku.

⚠UWAGA:

- Po zakończeniu pracy koniecznie wyłączyć narzędzie i przed jego odłożeniem odczekać, aż tarcza całkowicie się zatrzyma.

Szlifowanie

Narzędzie należy ZAWSZE mocno chwycić, trzymając jedną rękę na obudowie, a drugą na uchwycie bocznym. Włączyć narzędzie, a następnie przyłożyć tarczę do obrabianego elementu.

Zwykle krawędź tarczy powinno się trzymać pod kątem mniej więcej 15 stopni względem powierzchni

obrabianego elementu.

W okresie docierania nowej tarczy nie należy prowadzić narzędzia w kierunku B, ponieważ tarcza zacznie się wcinać w element. Gdy krawędź tarczy, w miarę jej eksploatacji, zostanie zaokrąglona, można prowadzić narzędzie zarówno w kierunku A jak i B.

Rys.8

Ciecie z użyciem ściernicy tnącej/ściernicy diamentowej (osprzęt opcjonalny)

Rys.9

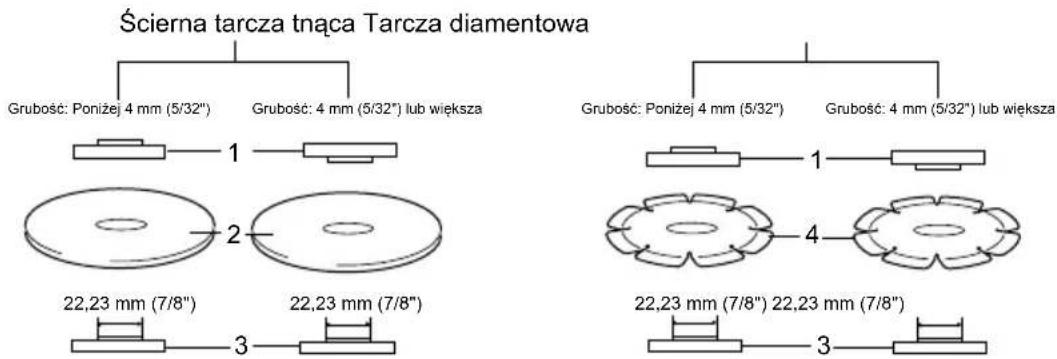

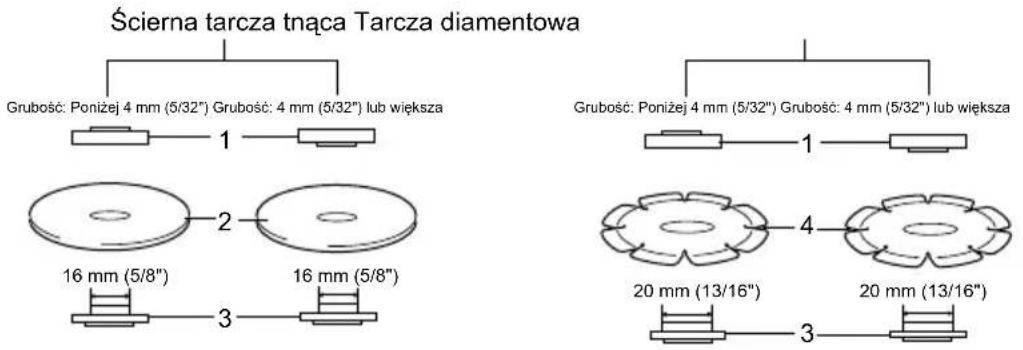

Kierunek montażu nakrętki zabezpieczającej i kołnierza wewnętrznego zależy od grubości tarczy. Zapoznać się z poniższą tabelą.

100 mm (4")

1. Nakrętka zabezpieczająca 2. Ścierna tarcza tnąca 3. Kołnierz wewnętrzny 4. Tarcza diamentowa

115 mm (4 - 1/2") / 125 mm (5")

1. Nakrętka zabezpieczająca 2. Ścierna tarcza tnąca 3. Kołnierz wewnętrzny 4. Tarcza diamentowa

010848

⚠OSTRZEŻENIE:

W przypadku korzystania ze ściernicy tnącej/ściernicy diamentowej należy używać wyłącznie specjalnej osłony tarczy przeznaczonej do tego typu ściernic. (W krajach europejskich przy stosowaniu ściernicy diamentowej można użyć zwykłej osłony.)

• Tarcz tnących NIE WOLNO używać do szlifowania bocznego.

• Nie wolno doprowadzać do zakleszczenia tarczy ani stosować zbyt dużego nacisku. Unikać cięć o zbyt dużej głębokości. Przeciążona ściernica jest bardziej podatna na skręcenia lub wyginanie w szczelinie i wzrasta prawdopodobieństwo odrzutu lub pęknięcia tarczy. Może również dojść do przegrzania silnika.

• Nie wolno rozpoczynać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Należy poczekać, aż ściernica uzyska pełną prędkość i dopiero wówczas ostrożnie wprowadzić ją do nacięcia, przesuwając narzędzie do przodu nad powierzchnią obrabianego elementu. Tarcza może zakleszczyć się, wędrować po materiale, albo może wystąpić odrzut, jeżeli elektronarzędzie zostanie uruchomione, gdy ściernica znajduje się w przecinanym elemencie.

• Podczas operacji cięcia nie wolno zmieniać kąta prowadzenia tarczy. Pod wpływem nacisku bocznego na tarczę tnącą (jak to ma miejsce w przypadku szlifowania) ściernica może pęknąć lub złamać się, grożąc poważnymi obrażeniami ciała.
• Ściernica diamentowa powinna być umieszczona prostopadle do ciętego materiału.

KONSERWACJA

⚠UWAGA:

• Przed wykonywaniem kontroli i konserwacji należy się zawsze upewnić, czy elektronarzędzie jest wyłączone i nie podłączone do sieci.
• Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia.

Rys.10

Narzędzie i jego otwory wentylacyjne powinny być utrzymywane w czystości. Otwory wentylacyjne należy czyścić w regularnych odstępach czasu i za każdym razem, gdy są przytkane.

Dla zachowania BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczotek węglowych oraz inne prace konserwacyjne i regulacyjne powinny być wykonywane przez Autoryzowane Centra Serwisowe Makita, wyłącznie przy użyciu części zamiennych Makita.

AKCESORIA (WYPOSAŻENIE DODATKOWE)

⚠UWAGA:

- Zaleca się stosowanie wymienionych akcesoriów i dodatków razem z elektronarzędziem Makita opisanym w niniejszej instrukcji. Stosowanie jakichkolwiek innych akcesoriów i dodatków może stanowić ryzyko uszkodzenia ciała. Stosować akcesoria i dodatki w celach wyłącznie zgodnych z ich przeznaczeniem.

W razie potrzeby, wszelkiej pomocy i szczegółowych informacji na temat niniejszych akcesoriów udziela Państwu lokalne Centra Serwisowe Makita.

- Ośłona tarczy (kołpak) do tarczy z obniżonym środkiem/tarczy Multidisc

• Osłona tarczy (kołpak) do ściernej tarczy tnącej/ściernicy diamentowej
  • Tarcze z obniżonym środkiem
  • Ścierne tarcze tnące
  • Tarcze Multi-disc
  • Tarcze diamentowe
  • Szczotki druciane doczołowa
  • Stożkowa szczotka druciana 85
• Ściernice
  • Kołnierz wewnętrzny
• Nakrętka zabezpieczająca do tarczy z obniżonym środkiem, ściernej tarczy tnącej/tarczy Multi-disc/ściernicy diamentowej
• Nakrętka zabezpieczająca do ściernicy
• Klucz do nakrętki zabezpieczającej
• Uchwyt boczny
