INSTRUKCJA OBSŁUGI GA4041C MAKITA
POLSKI (Oryginalna instrukcja)

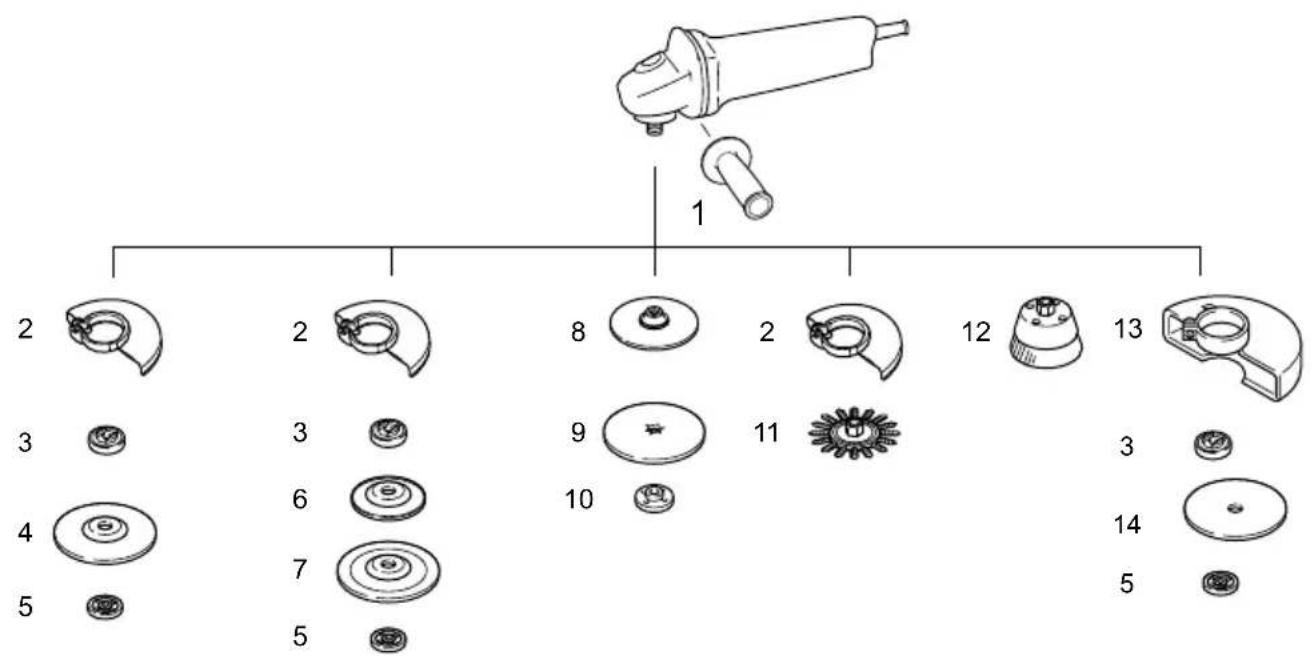

| Objaśnienia do widoku ogólnego | ||
| 1-1. Blokada wału | 10-1. Klucz do nakrętki | 16-3. Gumowa tarcza |
| 2-1. Przełącznik suwakowy | zabezpieczającej | 17-1. Oznaczenie A |
| 3-1. Kontrolka (pokrętło regulacyjne prędkości) | 10-2. Blokada wału | 17-2. Oznaczenie B |
| 11-1. Mocowanie Ezynut | 17-3. Oznaczenie C | |
| 4-1. Pokrętło regulacji prędkości | 11-2. Ściernica | 17-4. Oznaczenie D |
| 6-1. Osłona tarczy | 11-3. Kołnierz wewnętrzny | 19-1. Nakrętka zabezpieczająca |
| 6-2. Obudowa łożyska | 11-4. Wrzeciono | 19-2. Ścierna tarcza tnąca/ściernica diamentowa |
| 6-3. Śruba | 12-1. Blokada wału | |
| 7-1. Osłona tarczy | 13-1. Strzałka | 19-3. Kołnierz wewnętrzny |
| 7-2. Obudowa łożyska | 13-2. Nacięcie | 19-4. Osłona do ściernej tarczytnącej/ściernicy diamentowej |
| 7-3. Śruba | 15-1. Nakrętka zabezpieczająca | |
| 7-4. Dźwignia | 15-2. Tarcza flex | 20-1. Szczotka druciana doczołowa |
| 8-1. Śruba | 15-3. Plastikowa tarcza mocująca | 21-1. Szczotka tarczowa |
| 8-2. Dźwignia | 15-4. Kołnierz wewnętrzny | 22-1. Wylot powietrza |
| 9-1. Nakrętka zabezpieczająca | 16-1. Nakrętka zabezpieczająca do szlifowania | 22-2. Wlot powietrza |
| 9-2. Tarcza z obniżonym środkiem | ||
| 9-3. Kołnierz wewnętrzny | 16-2. Ściernica | |
SPECYFIAKCJE
| Model | GA4040C | GA4041C | GA4540C | GA6040A4541C | |||
| Średnica tarczy 100 mm (4") | 115 mm (4-1/2") | 125 mm (5") | 150 mm (6") | ||||
| Maks. grubość tarczy 6,4 mm | |||||||
| Gwint wrzeciona | M10 | M14 lub 5/8" (w zależności od kraju) | |||||
| Prędkość znamionowa (n)/Prędkość bez obciążenia (n0) | 11 000 min ^-1 | 11 -1 000 | 11 min ^1 000 | 9 000 min ^-1 min | |||
| Długość całkowita | 303 mm | 325 mm | 303 mm | 325 mm | 303 mm | 325 mm | 303 mm |
| Ciężar netto | 2,3 kg | 2,6 kg | 2,5 kg | 2,7 kg | 2,5 kg | 2,7 kg | 2,6 kg |
| Klasa bezpieczeństwa | ☐/II | ||||||
- W związku ze stale prowadzonym przez naszą firmę programem badawczo-rozwojowym, niniejsze specyfikacje mogą ulec zmianom bez wcześniejszego powiadomienia.
- Specyfikacje mogą różnić się w zależności od kraju.
• Waga obliczona zgodnie z procedurą EPTA 01/2003
ENE048-1
Przeznaczenie
Omawiane narzędzie przeznaczone jest do szlifowania i cięcia materiałów z metalu i kamienia bez użycia wody.
ENF002-2
Zasilanie
Narzędzie wolno podłączać tylko do źródeł zasilania o napięciu zgodnym z napięciem podanym na tabliczce znamionowej. Można je zasilać wyłącznie jednofazowym prądem przemiennym. Jest ono podwójnie izolowane, dlatego też można je zasilać z gniazda bez uziemienia.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 86 dB (A)
Poziom mocy akustycznejl (LWA): 97 dB (A)
Niepewność (K): 3 dB (A)
Model GA6040C
Poziom ciśnienia akustycznego ( L_pA ): 87 dB (A)
Poziom mocy akustycznejl ( L_WA ): 98 dB (A)
Niepewność (K): 3 dB (A)
Model GA4541C
Poziom ciśnienia akustycznego (LpA): 83 dB (A)
Poziom mocy akustycznejl (LWA): 94 dB (A)
Niepewność (K): 3 dB (A)
Model GA5041C
Poziom ciśnienia akustycznego (LpA): 84 dB (A)
Poziom mocy akustycznejl (LWA): 95 dB (A)
Niepewność (K): 3 dB (A)
Należy stosować ochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań (suma wektorów w 3 osiach) określona zgodnie z normą EN60745:
Model GA4040C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 5,0 m/s²
Niepewność (K) : 1,5 m/s ^2
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 5,0 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 3,0 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s² lub mniej
Niepewność (K) : 1,5 m/s²
Model GA4540C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 6,0 m/s²
Niepewność (K) : 1,5 m/s ^2
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 5,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s²
Niepewność (K) : 1,5 m/s ^2
Model GA5040C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 6,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 5,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s²
Niepewność (K) : 1,5 m/s²
Model GA6040C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 6,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 6,0 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s² lub mniej
Niepewność (K) : 1,5 m/s²
Model GA4541C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 6,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 5,5 m/s²
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s² lub mniej
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s ^2 lub mniej
Niepewność (K) : 1,5 m/s²
Model GA5041C
Tryb pracy: szlifowanie powierzchni ze standardowym uchwytem bocznym
Emisja drgań (ah,AG): 7,0 m/s ^2
Niepewność (K) : 1,5 m/s²
Tryb pracy: szlifowanie powierzchni z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,AG): 6,0 m/s ^2
Niepewność (K) : 1,5 m/s ^2
Tryb pracy: tarcza szlifierska ze standardowym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s ^2 lub mniej
Niepewność (K) : 1,5 m/s²
Tryb pracy: tarcza szlifierska z antywibracyjnym uchwytem bocznym
Emisja drgań (ah,DS): 2,5 m/s ^2 lub mniej
Niepewność (K) : 1,5 m/s²
ENG902-1
- Deklarowana wartość wytwarzanych drgań została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.
- Deklarowaną wartość wytwarzanych drgań można także wykorzystać we wstępnej ocenie narażenia.
- Deklarowaną wartość wytwarzanych drgań wykorzystuje się do głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie będzie wykorzystywane do innych zastosowań, wartość wytwarzanych drgań może być inna.
⚠OSTRZEŻENIE:
- Drgania wytwarzane podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od wartości deklarowanej, w zależności od sposobu jego użytkowania.
- W oparciu o szacowane narażenie w rzeczywistych warunkach użytkowania należy określić środki bezpieczeństwa w celu ochrony operatora (uwzględniając wszystkie elementy cyklu działania, tj. czas, kiedy narzędzie jest wyłączone i kiedy pracuje na biegu jałowym, a także czas, kiedy jest włączone).
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako odpowiedzialny producent oświadcza, iż opisywane urządzenie marki Makita:
Opis maszyny:
Szlifierka kątowa
Model nr/ Typ: GA4040C, GA4540C, GA5040C,
jest produkowane seryjnie oraz
Jest zgodne z wymogami określonymi w następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez:
Makita International Europe Ltd.
Ogólne zasady bezpieczeństwa obsługi elektronarzędzi
⚠ OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia i instrukcje. Nie przestrzeganie ich może prowadzić do porażen prądem, pożarów i/lub poważnych obrażeń ciała.
Wszystkie ostrzeżenia i instrukcje należy zachować do późniejszego wykorzystania.
GEB033-7
OSTRZEŻENIA DOTYCZĄCE BEZPIECZNEJ EKSPLOATACJI NARZĘDZIA
Ostrzeżenia dotyczące bezpieczeństwa podczas operacji szlifowania, oczyszczania powierzchni lub cięcia przy użyciu tarczy ściernej:
- Opisywane elektronarzędzie jest przeznaczone do szlifowania, oczyszczania powierzchni szczotką drucianą i cięcia. Należy
zapoznać się z wszystkimi zasadami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi dołączonymi do opisywanego narzędzia. Niezastosowanie się do podanych poniżej instrukcji może prowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
- Nie jest wskazane szlifowanie drewna, oczyszczanie powierzchni szczotką drucianą, polerowanie lub cięcie z użyciem tego elektronarzędzia. Operacje, do których nie jest ono przeznaczone, mogą stwarzać zagrożenie i spowodować obrażenia.
- Używać jedynie osprzętu, który został specjalnie zaprojektowany i jest zalecany przez producenta narzędzia. Fakt, że osprzęt można zamocować do posiadanego elektronarzędzia, wcale nie gwarantuje bezpiecznej obsługi.
- Prę dkość znamionowa osprzętu powinna być przynajmniej równa maksymalnej prędkości podanej na elektronarzędziu. Osprzęt pracujący przy większej prędkości od znamionowej może pęknąć i rozpaść się na kawałki.
- Zewnętrzna średnica i grubość osprzętu musi mieścić się w zakresie dopuszczalnym dla tego elektronarzędzia. Nie można zapewnić prawidłowej osłony i kontroli akcesoriów o niewłaściwym rozmiarze.
- Akcesoria montowane na gwint muszą pasować do gwintu trzpienia szlifierki. W przypadku akcesoriów montowanych na kołnierzach otwór ściernicy akcesoriów musi pasować do średnicy kołnierza. Akcesoria niepasujące do osprzętu montażowego w elektronarzędziu będą obracać się mimośrodowo, wywołując silne drgania i grożąc utratą panowania.
- Nie wolno używać uszkodzonych akcesoriów. Przed każdorazowym użyciem należy skontrolować osprzęt; ściernice pod kątem ubytków lub pęknięć, tarcze mocujące pod kątem pęknięć, rozdarć lub nadmiernego zużycia, a szczotki druciane pod kątem lużnych lub popękanych drutów. W przypadku upuszczenia elektronarzędzia lub osprzętu należy sprawdzić, czy nie doszło do uszkodzenia, i ewentualnie zamontować nieuszkodzony osprzęt. Po sprawdzeniu bądź zamontowaniu osprzętu należy stanąć w taki sposób i tak ustawić narzędzie, aby nikt nie znajdował się w płaszczyźnie obrotu osprzętu, po czym na jedną minutę uruchomić elektronarzędzie z maksymalną prędkością bez obciążenia. Uszkodzone akcesoria zwykle rozpadną się podczas takiej próby.
- Należy nosić sprzęt ochrony osobistej. W zależności od wykonywanej operacji należy
używać osłony twarzy, gogli lub okularów ochronnych. W miarę potrzeb zakładać maskę przeciwpyłową, ochraniacze na uszy, rękawice i fartuch, który zatrzyma drobiny materiału ściernego i obrabianego przedmiotu. Ochrona oczu powinna zatrzymywać unoszące się w powietrzu drobiny materiału, które powstają podczas różnych operacji. Maska przeciwpyłowa lub oddechowa powinna filtrować drobiny wytwarzane podczas pracy. Przebywanie przez dłuższy czas w hałasie o dużym natężeniu może spowodować ubytek słuchu.
- Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każdy, kto wchodzi do strefy roboczej, powinien mieć na sobie sprzęt ochrony osobistej. Fragmenty materiału z obrabianego przedmiotu lub pękniętego osprzętu mogą polecieć na dużą odległość i spowodować obrażenia poza bezpośrednim obszarem roboczym.
- Gdy podczas pracy istnieje możliwość kontaktu elementu tnącego z ukrytymi przewodami elektrycznymi, wówczas należy narzędzie trzymać za izolowane uchwyty. Kontakt elementu tnącego z przewodem elektrycznym pod napięciem powoduje, że również odsłonięte elementy metalowe narzędzia znajdą się pod napięciem, grożąc porażeniem operatora prądem elektrycznym.
- Przewód należy trzymać w bezpiecznej odległości od wirującego osprzętu. W przypadku utraty panowania przewód może zostać przecięty lub wkręcony, wciągając dłoń lub rękę w wirujący osprzęt.
- Nie wolno odkładać elektronarzędzia dopóki zainstalowany osprzęt nie zatrzyma się całkowicie. Wirujący osprzęt może zahaczyć o powierzchnię i elektronarzędzie zacznie się zachowywać w sposób niekontrolowany.
- Uruchomionego elektronarz ędzia nie wolno przenosić z miejsca na miejsce. Wirujący osprzęt może przypadkowo pochwycić ubranie i spowodować obrażenia ciała.
- Otwory wentylacyjne elektronarzędzia należy regularnie czyścić. Wentylator silnika wciąga do wnętrza obudowy pył. Zbyt duże nagromadzenie metalowych drobin stwarza zagrożenia elektryczne.
- Nie wolno używać elektronarzędzia w pobliżu materiałów łatwopalnych. Mogą one zapalić się od iskier.
- Nie wolno używać osprzętu wymagającego cieczy chłodzących. Używanie wody lub innych cieczy chłodzących grozi porażeniem lub udarem elektrycznym.
Odrzut i związane z nim ostrzeżenia
Odrzut to nagła reakcja w momencie zakleszczenia lub wyszczerbienia obracającej się ściernicy, tarczy mocującej, szczotki lub innego rodzaju osprzętu. Zakleszczenie lub wyszczerbienie powoduje nagłe zatrzymanie się obracającego osprzętu, co z kolei prowadzi do niekontrolowanego odrzutu elektronarzędzia w miejscu zablokowania w kierunku przeciwnym do kierunku obrotu osprzętu.
Przykładowo, jeżeli ściernica wyszczerbi się lub zakleszczy w obrabianym elemencie, trąc o powierzchnię materiału jej krawędź prowadząca może wypchnąć ściernicę w górę lub spowodować jej odrzut. Ściernica może odskoczyć w stronę operatora lub w kierunku przeciwnym w zależności od kierunku obrotów w punkcie zakleszczenia. W takich warunkach może również dojść do pęknięcia ściernicy.
Odrzut jest wynikiem nieprawidłowej eksploatacji elektronarzędzia i/lub niewłaściwych procedur albo warunków jego obsługi. Można go uniknąć podejmując podane poniżej, odpowiednie środki ostrożności.
a) Przez cały czas należy narzędzie mocno trzymać, ustawiając się w taki sposób, aby przeciwdziałać siłom odrzutu. Zawsze należy korzystać z rękojeści pomocniczej, jeżeli jest w zestawie, aby móc w pełni kontrolować odrzut lub przeciwdziałać momentowi obrotowemu podczas rozruchu. Operator może kontrolować reakcje na zwiększający się moment obrotowy lub siły odrzutu, jeżeli zastosuje się odpowiednie środki ostrożności.
b) Nie wolno trzymać ręki w pobliżu obracającego się osprzętu. Może bowiem nastąpić odrzut w kierunku ręki.
c) Nie należy stawać na linii ewentualnego odrzutu narzędzia. Odrzut spowoduje wyrzucenie narzędzia w kierunku przeciwnym do ruchu tarczy w punkcie wyszczerbienia.
d) Podczas obróbki narożników, ostrych krawędzi itp. należy zachować szczególną ostrożność. Nie dopuszczac do podskakiwania i wyszczerbienia osprzętu. Narożniki, ostre krawędzie lub podskakiwanie sprzyjają wyszczerbianiu obracającego się osprzętu i mogą spowodować utratę panowania lub odrzut.
e) Nie wolno montować tarcz łańcuchowych do cięcia drewna, ani tarcz zębatych. Tarcze te często powodują odrzuty i utratę panowania nad elektronarzędziem.
Szczegółowe zasady bezpieczeństwa podczas operacji szlifowania i cięcia przy użyciu tarczy ściernej:
a) Używać wyłącznie ściernic zalecanych do posiadanego elektronarzędzia oraz specjalnych osłon przeznaczonych do wybranego rodzaju tarczy. Nie można właściwie zabezpieczyć ściernic, do których elektronarzędzie nie jest przeznaczone. Takie ściernice są niebezpieczne.
b) Powierzchnia szlifowania tarcz z obniżonym środkiem musi zostać zamontowana poniżej płaszczyzny krawędzi osłony. Nieprawidłowo zamontowana tarcza wystająca poza płaszczyznę krawędzi osłony nie może być odpowiednio zabezpieczona.
c) Osłona powinna być dobrze przymocowana do elektronarzędzia i ustawiona w sposób zapewniający maksimum bezpieczeństwa – w stronę operatora powinien być skierowany jak najmniejszy fragment odsłoniętej tarczy. Osłona chroni operatora przed wykruszonymi odłamkami ściernicy i przypadkowym kontaktem z tarczą oraz od iskier mogących przyczynić się do zapalenia odzieży.
d) Ściernice należy wykorzystywać tylko zgodnie z przeznaczeniem. Na przykład: nie wolno szlifować boczną powierzchnią ściernicy tnącej. Ściernice tnące są przeznaczone do szlifowania obwodowego. Siły boczne przyłożone do tych tarcz mogą wywoływać drgania.
e) Zawsze używać nieuszkodzonych kołnierzy mocujących o rozmiarze i kształcie właściwie dobranym do wybranego rodzaju ściernic. Odpowiednie kołnierze mocujące podtrzymują tarczę, zmniejszając tym samym prawdopodobieństwo jej pęknięcia. Kołnierze do ściernic tnących mogą różnić się od kołnierzy do tarcz szlifierskich.
f) Nie używać zużytych ściernic przeznaczonych do większych elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi nie nadają się do wyższych prędkości stosowanych w mniejszych narzędziach i mogą rozpaść się.
Dodatkowe zasady bezpieczeństwa podczas operacji cięcia przy użyciu tarczy ściernej:
a) Nie wolno doprowadzać do zakleszczenia tarczy tnącej ani stosować zbyt dużego nacisku. Unikać cięć o zbyt dużej głębokości. Przeciążona ściemica jest bardziej podatna na skręcenia lub wyginanie w szczelinie i wzrasta prawdopodobieństwo odrzutu lub pęknięcia tarczy. b) Nie stawać na linii obracającej się ściernicy ani za nią. Gdy tarcza przesuwa się od operatora, ewentualny odrzut może wypchnąć ściernicę i elektronarzędzie w jego kierunku.
c) W przypadku zakleszczenia się tarczy lub przerwania operacji cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie, trzymając je w bezruchu do momentu całkowitego zatrzymania się ściernicy. Nie wolno wyciągać tarczy tnącej z przecinanego elementu, gdy tarcza znajduje się w ruchu, w przeciwnym razie może wystąpić odrzut. Zbadać przyczynę zakleszczania się ściernicy i podjąć stosowne działanie w celu wyeliminowania problemu.
d) Nie wolno wznawiać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Ściernicę można ponownie włożyć do naciętej szczeliny, dopiero gdy osiągnie pełną prędkość. Jeżeli elektronarzędzie zostanie ponownie uruchomione, gdy ściernica znajduje się w przecinanym elemencie, tarcza może zakleszczyć się, wędrować po materiale, albo może nastąpić odrzut.
e) Duże płyty należy podpierać, aby zminimalizować ryzyko zakleszczenia tarczy i odrzutu. Duże płyty mają tendencję do wyginania się pod własnym ciężarem. Podpory należy ustawiać pod przecinanym elementem w sąsiedztwie linii cięcia i na krawędziach elementu po obu stronach ściernicy.
f) Należy zachować szczególnie ostrożność w przypadku wykonywania „cięć wgłębnych” w istniejących ścinkach bądź innych pustych przestrzeniach. Wystająca tarcza tnąca może zagłębić się w niewidoczne elementy, które z kolei mogą wywołać odrzut.
Zasady bezpieczeństwa podczas operacji szlifowania:
a) Nie używać zbyt dużego papieru ściernego. Przy doborze papieru ściernego kierować się zaleceniami producenta. Zbyt duży papier ścierny wystający poza obręb tarczy szlifierskiej grozi pokaleczeniem i może spowodować wyszczerbienie lub rozerwanie tarczy albo odrzut.
Zasady bezpieczeństwa podczas oczyszczania powierzchni szczotką drucianą:
a) Należy pamiętać, że nawet podczas zwykłej pracy ze szczotki mogą wylatywać druty. Nie wolno ich nadwerężać wywierając zbyt duży nacisk na szczotkę. Druty ze szczotki mogą z łatwością przebić lekkie ubranie i skórę.
b) Jeżeli podczas operacji oczyszczania powierzchni szczotką drucianą wskazane jest używanie osłony, należy uważać, aby szczotka nie ocierała o nią. Średnica szczotki drucianej może ulec zwiększeniu pod wpływem obciążenia lub sił odśrodkowych podczas pracy.
Dodatkowe ostrzeżenia dotyczące bezpieczeństwa:
-
Nie wolno używać innych tarcz szlifierskich z obniżonym środkiem niż tarcze wzmacniane włóknem szklanym.
-
NIE WOLNO używać w tej szlifierce ściernic typu miseczkowego. Szlifierka nie jest przystosowana do takiego rodzaju ściernic i stosowanie ich może być przyczyną obrażeń.
-
Uważać, aby nie uszkodzić wrzeciona, kołnierza (zwłaszcza powierzchni odpowiedzialnych za prawidłowy montaż) albo nakrętki zabezpieczającej. Uszkodzenie tych części może być przyczyną pękania tarczy.
-
Przed włączeniem urządzenia upewnić się, czy tarcza nie dotyka obrabianego elementu.
-
Przed przystąpieniem do obróbki danego elementu pozwolić, aby narzędzie obracało się przez chwilę bez obciążenia. Zwracaj uwagę na ewentualne drgania lub bicie osiowe, które mogą wskazywać na nieprawidłowe zamocowanie lub niedokładne wyważenie tarczy.
-
Podczas szlifowania używać określonej powierzchni tarczy.
-
Nie pozostawiać załączonego elektronarzędzia. Można uruchomić elektronarzędzie tylko wtedy, gdy jest trzymane w rękach.
-
Zaraz po zakończeniu pracy nie wolno dotykać obrabianego elementu. Może on bowiem być bardzo gorący, co grozi poparzeniem skóry.
-
Przestrzegać instrukcji producenta w zakresie montażu i eksploatacji tarcz. Tarcze przechowywać i obchodzić się z nimi z dbałością.
-
Nie wolno stosować oddzielnych tulei redukcyjnych ani elementów pośrednich, aby dopasować tarcze ścierne o dużym otworze wewnętrznym.
-
Używać wyłącznie kołnierzy przeznaczonych do tego urządzenia.
-
W przypadku narzędzi współpracujących z tarczami z nagwintowanym otworem należy upewnić się, czy długość gwintu w tarczy jest wystarczająca, aby wkręcić wrzeciono na całej długości.
-
Sprawdzić, czy obrabiany element jest dobrze podparty.
-
Po wyłączeniu narzędzia tarcza nadal obraca się.
-
Jeżeli w miejscu pracy panuje wyjątkowo wysoka temperatura i wilgotność, albo występuje silnie zanieczyszczone przewodzącym pyłem, należy zastosować bezpiecznik zwarciowy (30 mA), aby zapewnić operatorowi bezpieczeństwo.
-
Nie wolno używać opisywanego narzędzia do obróbki materiałów zawierających azbest.
-
Przepisy krajowe wymagają stosowania osłony zbierającej pył, gdy używana jest tarcza tnąca.
-
Na tarcze tnące nie wolno wywierać nacisku poprzecznego.
ZACHOWAĆ INSTRUKCJE.
⚠ OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna (nabyta w wyniku wielokrotnego używania narzędzia) zastąpiły ścisłe przestrzeganie zasad bezpieczeństwa obsługi. NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub niestosowanie się do zasad bezpieczeństwa podanych w niniejszej instrukcji obsługi może prowadzić do poważnych obrażeń ciała.
OPIS DZIAŁANIA
⚠UWAGA:
- Przed rozpoczęciem regulacji i sprawdzania działania elektronarzędzia, należy upewnić się, czy jest ono wyłączone i nie podłączone do sieci.
Blokada wału
Rys.1
⚠UWAGA:
- Nie wolno załączać blokady wału, gdy wrzeciono obraca się. Narzędzie może bowiem ulec uszkodzeniu. Przed przystąpieniem do montażu bądź demontażu osprzętu nacisnąć blokadę wału, aby unieruchomić wrzeciono.
Włączanie
Rys.2
⚠UWAGA:
- Przed włączeniem narzędzia należy koniecznie sprawdzić, czy przełącznik suwakowy działa prawidłowo i po naciśnięciu jego tylnej części powraca do położenia "OFF" (wyłączone). - W celu ułatwienia obsługi i dla wygody operatora podczas długotrwałej pracy z użyciem narzędzia, wyłącznik można zablokować w pozycji „ON" (WŁĄCZONY). Podczas pracy z blokadą wyłącznika w pozycji „ON" (WŁĄCZONY) należy zachować ostrożność i pewnie trzymać narzędzie.
W celu uruchomienia narzędzia wystarczy przesunąć przełącznik suwakowy w kierunku położenia „I (ON)" (włączone), naciskając tylną część tego przełącznika. Pracę ciągłą można uzyskać po naciśnięciu i zablokowaniu przedniej części przełącznika suwakowego. Aby wyłączyć narzędzie, wystarczy nacisnąć tylną część przełącznika suwakowego, a następnie przesunąć go do położenia „O (OFF)" (wyłączone).
Kontrolka
Rys.3
Zielona kontrolka zasilania zapala się w momencie podłączenia narzędzia do zasilania. Jeżeli kontrolka nie zapala się, uszkodzony jest przewód zasilający albo regulator uległ awarii. Jeżeli kontrolka jest zapalona, ale narzędzia nie można uruchomić, wówczas mamy do czynienia z zużyciem szczotek węglowych bądź uszkodzeniem silnika, przełącznika lub regulatora.
Zabezpieczenie przed przypadkowym włączeniem
Narzędzia nie można uruchomić, w przypadku gdy przycisk blokady nie zostanie naciśnięty, nawet jeśli zostało ono podłączone do zasilania.
W takiej sytuacji kontrolka zacznie migać na czerwono, wskazując włączenie funkcji urządzenia zabezpieczającego przed przypadkowym uruchomieniem. W celu anulowania tego urządzenia należy ustawić przełącznik suwakowy w położeniu „O(OFF)” (wyłączone).
Pokrętło regulacji prędkości
Rys.4
Prędkość obrotów można zmienić przy pomocy pokrętła regulującego, które można ustawić na numer od 1 do 5.
Większą prędkość uzyskuje się obracając pokrętło w kierunku pozycji 5, a mniejszą - obracając pokrętło w kierunku pozycji 1.
Zależność liczby obrotów/udarów na minutę od pozycji ustawionej na pokrętle podano w tabeli.
Dotyczy modelu GA4040C, GA4540C, GA5040C, GA4041C, GA4541C, GA5041C
| Cyfra min | ^-1 (RPM) |
| 1 2 800 | |
| 2 4 000 | |
| 3 6 000 | |
| 4 8 000 | |
| 5 11 000 |
012752
Dotyczy modelu GA6040C
| Cyfra min | ^-1 (RPM) |
| 1 4 000 | |
| 2 5 000 | |
| 3 6 000 | |
| 4 7 000 | |
| 5 9 000 |
012756
⚠UWAGA:
- Jeżeli narzędzie będzie używane nieprzerwanie przez dłuższy okres czasu przy małych prędkościach, wówczas dojdzie do przeciążenia i przegrzania silnika.
- Pokrętło regulacji prędkości można maksymalnie obrócić do pozycji 5 i z powrotem do pozycji 1. Nie wolno próbować obrócić go na siłę poza pozycję 5 lub 1, gdyż funkcja regulacji prędkości może przestać działać.
Funkcja elektroniczna
Narzędzia wyposażone w funkcję elektroniczną są łatwe w obsłudze ze względu na następujące cechy.
Kontrola stałej prędkości
Kontrola stałej prędkości zapewnia precyzyjne wykończenie dzięki zachowaniu prędkości obrotowej na stałym poziomie podczas pracy pod obciążeniem.
Funkcja miękkiego rozruchu
Funkcja miękkiego rozruchu niweluje uderzenie przy rozruchu.
Zabezpieczenie przed przeciążeniem
Przy nadmiernym poziomie obciążenia redukowana jest moc silnika w celu jego ochrony przed przegrzaniem. Gdy obciążenie powróci do dopuszczalnego poziomu, narzędzie będzie pracować tak, jak zwykle.
Hamulec mechaniczny
Dotyczy modelu GA4041C, GA4541C, GA5041C
Hamulec mechaniczny zostaje załączony po wyłączeniu narzędzia.
Hamulec nie działa, gdy zasilanie zostanie odłączone, a wyłącznik nadal będzie się znajdował w położeniu włączonym.
MONTAŻ
⚠UWAGA:
- Przed wykonywaniem jakichkolwiek czynności na elektronarzędziu należy upewnić się, czy jest ono wyłączone i nie podłączone do sieci.
Instalowanie uchwytu bocznego (rękojeść)
Rys.5
⚠UWAGA:
- Przed uruchomieniem, zawsze upewnić się, czy uchwyt boczny zamontowano bezpiecznie.
Uchwyt boczny należy mocno przykręcić w odpowiednim miejscu narzędzia zgodnie z rysunkiem.
Montaż lub demontaż osłony tarczy (tarczy z obniżonym środkiem, tarczy listkowej, tarczy flex, szczotki tarczowej / ściernicy tnącej, ściernicy diamentowej)
⚠OSTRZEŻENIE:
- W przypadku używania tarczy z obniżonym środkiem, tarczy listkowej, tarczy flex lub szczotki tarczowej, osłonę tarczy należy przykręcić do narzędzia w taki sposób, aby jej zamknięta część była zawsze zwrócona w stronę operatora.
- W przypadku korzystania ze ściernicy tnącej / ściernicy diamentowej należy używać wyłącznie specjalnej osłony tarczy przeznaczonej do tego typu ściernic. (W niektórych krajach europejskich przy stosowaniu ściernicy diamentowej można użyć zwykłej osłony. Postępować zgodnie z przepisami obowiązującymi w danym kraju).
Dla narzędzia z osłoną tarczy ze śrubą blokującą
Rys.6
Nałożyć osłonę tarczy i wyrównać wystające elementy na jej kołnierzu z nacięciem w obudowie. Następnie obrócić osłonę tarczy o kąt 180° przeciwnie do ruchu wskazówek zegara. Pamiętać o mocnym dokręceniu śruby.
Aby zdemontować osłonę tarczy, procedurę montażu należy wykonać w odwrotnej kolejności.
Dla narzędzia z osłoną tarczy z dźwignią zacisku
Rys.7
Po poluzowaniu śruby pociągnąć dźwignię w kierunku wskazywanym przez strzałkę. Nałożyć osłonę tarczy i wyrównać wystające elementy na jej kołnierzu z nacięciem w obudowie. Następnie obrócić osłonę tarczy o kąt 180°.
Rys.8
Po pociągnięciu dźwigni w kierunku wskazywanym przez strzałkę zamocować osłonę tarczy, dokręcając śrubę. Kąt ustawienia osłony tarczy można wyregulować przy pomocy dźwigni.
Aby zdemontować osłonę tarczy, procedurę montażu należy wykonać w odwrotnej kolejności.
Montaż i demontaż tarczy z obniżonym środkiem lub tarczą listkową
(wyposażenie dodatkowe)
⚠ OSTRZEŻENIE:
- W przypadku używania tarczy z obniżonym środkiem lub tarczy listkowej, osłonę tarczy należy przykręcić do narzędzia w taki sposób, aby jej zamknięta część była zawsze zwrócona w stronę operatora.
Rys.9
Nałożyć kołnierz wewnętrzny na wrzeciono. Dopasować tarczę/ściernicę do kształtu kołnierza i dokręcić nakrętką zabezpieczającą osadzoną na wrzecionie.
Rys.10
W celu dokręcenia nakrętki zabezpieczającej mocno docisnąć blokadę wału, aby unieruchomić wrzeciono, a następnie dociągnąć nakrętkę zabezpieczającą kluczem zgodnie z ruchem wskazówek zegara.
Aby zdemontować tarczę, wystarczy procedurę montażu wykonać w odwrotnej kolejności.
Kołnierz Super (wyposażenie dodatkowe)
Modele oznaczone literą F są standardowo wyposażone w kołnierz Super. W porównaniu z typowym kołnierzem odkręcenie nakrętki zabezpieczającej wymaga tylko 1/3 siły.
⚠UWAGA:
- Nie stosować kołnierza Super w modelach wyposażonych w funkcję hamulca mechanicznego. W przeciwnym wypadku kołnierz może się poluzować w momencie załączenia hamulca.
Montaż lub demontaż mocowania Ezynut (osprzęt dodatkowy)
⚠UWAGA:
- Kołnierze te są tak grube, że wrzeciono nie może objąć całego gwintu.
Rys.11
Zamontować kołnierz wewnętrzny, ściernicę oraz mocowanie Ezynut na wrzecionie w taki sposób, aby logo Makita na mocowaniu Ezynut było widoczne od zewnątrz.
Rys.12
Nacisnąć mocno blokadę wałka i dokręcić mocowanie Ezynut, obracając ściernicę w prawo do oporu.
Aby odkręcić, należy obracać pierścień zewnętrzny mocowania Ezynut w lewo.
Rys.13
Rys.14
UWAGA:
- Mocowanie Ezynut można odkręcić ręcznie, dopóki strzałka wskazuje wycięcie. W innych przypadkach, do odkręcenia wymagany jest klucz do nakrętek zabezpieczających. Włożyć jeden bolec klucza w otwór i obracać mocowanie Ezynut w lewo.
Montaż lub demontaż tarczy flex (wyposażenie dodatkowe)
⚠OSTRZEŻENIE:
- Zawsze używać załączonej osłony, w przypadku zamontowania tarczy flex na narzędziu. Podczas eksploatacji tarcza może drgać, a osłona pomaga zmniejszyć ryzyko wypadku.
Rys.15
Postępować zgodnie z zaleceniami dotyczącymi tarczy z obniżonym środkiem, ale należy również używać podkładki z tworzywa sztucznego zamontowanej na tarczy. Patrz zamawianie zestawu na stronie z wyposażeniem dodatkowym w niniejszej instrukcji.
Montaż lub demontaż ściernicy (osprzęt dodatkowy)
UWAGA:
- Wolno używać tylko akcesoriów określonych w tej instrukcji. Należy je nabyć oddzielnie.
Rys.16
Nałożyć gumową podkładkę na wrzeciono. Dopasować tarczę do podkładki gumowej i dokręcić nakrętkę zabezpieczającą do szlifowania osadzoną na wrzecionie. W celu dokręcenia nakrętki zabezpieczającej do szlifowania należy mocno docisnąć blokadę wału, aby unieruchomić wrzeciono, a następne dociągnąć nakrętkę zabezpieczającą kluczem zgodnie z ruchem wskazówek zegara.
Aby zdemontować tarczę, wystarczy procedurę montażu wykonać w odwrotnej kolejności.
Montaż lub demontaż pokrywy przeciwpylowej (osprzęt dodatkowy)
⚠OSTRZEŻENIE:
- Przed przystąpieniem do montażu lub demontażu pokrywy przeciwpyłowej sprawdzić, czy narzędzie jest wyłączone i czy zostało odłączone zasilanie. Niezastosowanie się do powyższych zaleceń może spowodować uszkodzenie narzędzia lub poważne obrażenia ciała.
Dostępne są cztery części pokrywy przeciwpyłowej, a każda z nich używana jest w jednej z kilku pozycji.
Rys.17
Ustawić pokrywę przeciwpyłową, tak aby oznaczenia (A, B, C i D) znajdowały się w miejscach, jak pokazano na rysunku. Zatrzasnąć ich kołki w otworach.
Pokrywę przeciwpyłową można zdejmować ręcznie.
UWAGA:
Gdy pokrywa przeciwpyłowa jest zatkana przez pył lub ciała obce, wyczyść ją. Kontynuowanie pracy z zatkaną pokrywą przeciwpyłową spowoduje uszkodzenie narzędzia.
DZIAŁANIE
⚠ OSTRZEŻENIE:
- Nie ma potrzeby dociskania narzędzia podczas pracy. Sam ciężar narzędzia wywiera wystarczający nacisk. Stosowanie siły i nadmiernego docisku może prowadzić do groźnego pękania tarczy.
- Jeżeli podczas szlifowania narzędzie upadnie, tarczę należy KONIECZNIE wymienić.
- NIE WOLNO w żadnym wypadku uderzać tarczą o obrabiany element.
- Uważać, aby tarcza nie podskakiwała i aby nie doszło do jej wyszczerbienia, zwłaszcza podczas obróbki narożników, ostrych krawędzi itp. Może bowiem wystąpić odrzut i dojść do utraty panowania nad narzędziem.
- NIE WOLNO używać narzędzia z tarczami do cięcia drewna lub innymi tarczami tnącymi. Wspomniane tarcze używane w szlifierce, często powodują odrzut i utratę panowania, a w konsekwencji mogą doprowadzić do wypadku.
⚠UWAGA:
- Nie wolno włączać narzędzia, gdy dotyka ono obrabianego przedmiotu, może bowiem spowodować obrażenia ciała u operatora.
- Do pracy zawsze zakładać gogle ochronne lub osłonę na twarz.
- Po zakończeniu pracy koniecznie wyłączyć narzędzie i przed jego odłożeniem odczekać, aż tarcza całkowicie się zatrzyma.
Szlifowanie
Rys.18
Narzędzie należy ZAWSZE mocno chwycić, trzymając jedną rękę na obudowie, a drugą na uchwycie bocznym. Włączyć narzędzie, a następnie przyłożyć tarczę do obrabianego elementu.
Zwykle krawędź tarczy lub ściernicy powinno się trzymać pod kątem mniej więcej 15 ° względem powierzchni obrabianego elementu.
W okresie docierania nowej tarczy nie należy prowadzić narzędzia w kierunku B, ponieważ tarcza zacznie się wcinać w element. Gdy krawędź tarczy, w miarę jej eksploatacji, zostanie zaokrąglona, można prowadzić narzędzie zarówno w kierunku A, jak i B.
Ciecie z użyciem ściernicy tnącej/ściernicy diamentowej (osprzęt opcjonalny)
Rys.19

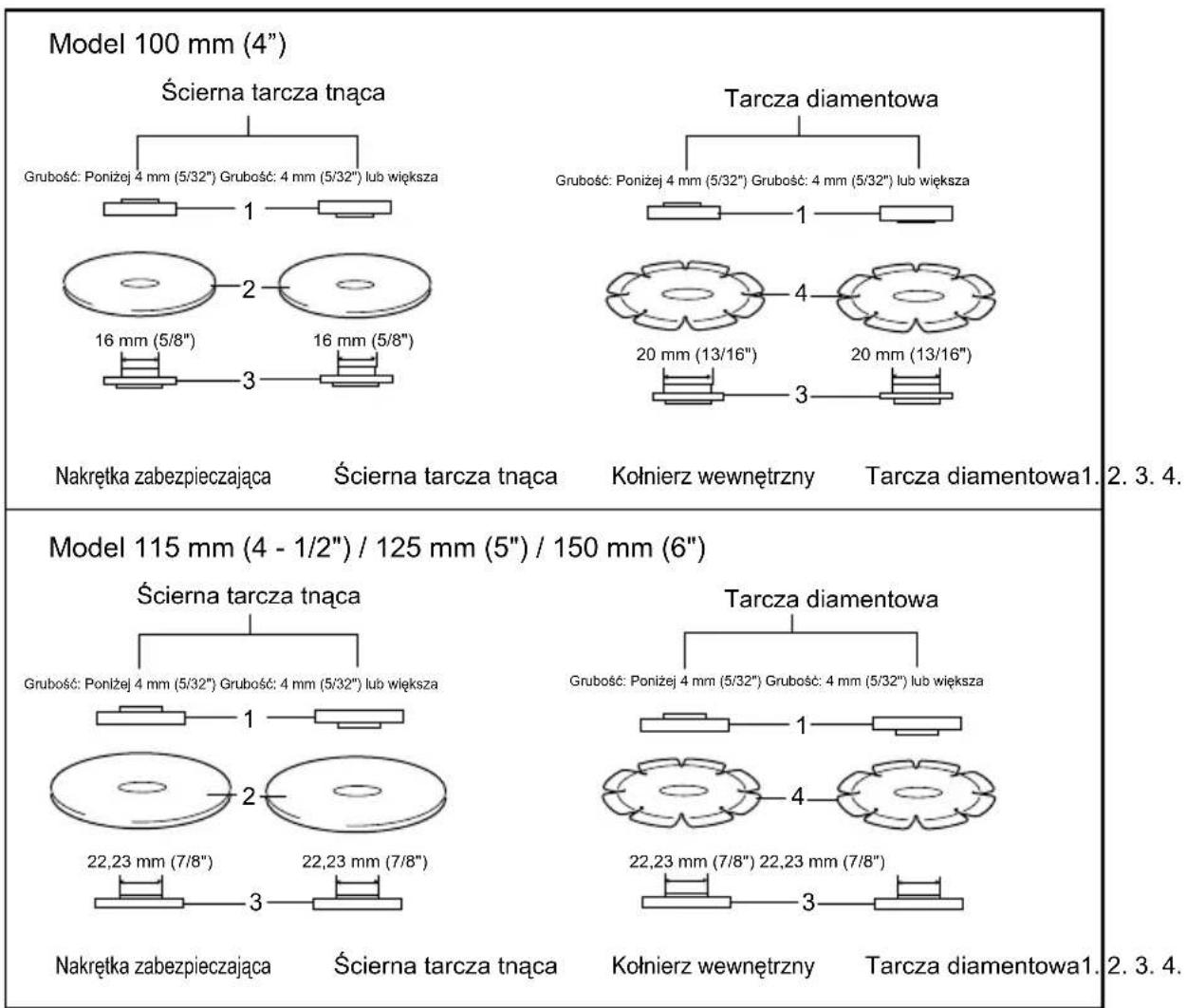

Kierunek montażu nakrętki zabezpieczającej i kołnierza wewnętrznego zależy od grubości tarczy. Zapoznać się z poniższą tabelą.

012746
⚠OSTRZEŻENIE:
- W przypadku korzystania ze ściernicy tnącej / ściernicy diamentowej należy używać wyłącznie specjalnej osłony tarczy przeznaczonej do tego typu ściernic. (W niektórych krajach europejskich przy stosowaniu ściernicy diamentowej można użyć zwykłej osłony. Postępować zgodnie z przepisami obowiązującymi w danym kraju).
• Tarcz tnących NIE WOLNO używać do szlifowania bocznego. - Nie wolno doprowadzać do zakleszczenia tarczy ani stosować zbyt dużego nacisku. Unikać cięć o zbyt dużej głębokości. Przeciążona ściernica jest bardziej podatna na skręcenia lub wyginanie w szczelinie i wzrasta prawdopodobieństwo odrzutu
lub pęknięcia tarczy. Może również dojść do przegrzania silnika.
- Nie wolno rozpoczynać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Należy poczekać, aż ściernica uzyska pełną prędkość i dopiero wówczas ostrożnie wprowadzić ją do nacięcia, przesuwając narzędzie do przodu nad powierzchnią obrabianego elementu. Tarcza może zakleszczyć się, wędrować po materiale, albo może wystąpić odrzut, jeżeli elektronarzędzie zostanie uruchomione, gdy ściernica znajduje się w przecinanym elemencie.
- Podczas operacji cięcia nie wolno zmieniać kąta prowadzenia tarczy. Pod wpływem nacisku bocznego na tarczę tnącą (jak to ma miejsce w przypadku szlifowania) ściernica może pęknąć lub złamać się, grożąc poważnymi obrażeniami ciała.
- Ściernica diamentowa powinna być umieszczona prostopadle do ciętego materiału.
Praca ze szczotką drucianą doczołową (osprzęt dodatkowy)
⚠UWAGA:
- Sprawdzić działanie szczotki, uruchamiając narzędzie bez obciążenia po uprzednim upewnieniu się, że przed szczotką ani w płaszczyźnie jej obrotu nikogo nie ma.
- Nie wolno używać szczotki, która jest uszkodzona lub niewyważona. Używanie uszkodzonej szczotki mogłoby zwiększyć ryzyko odniesienia obrażeń w kontakcie z połamanymi drutami szczotki.
Rys.20
Odłączyć narzędzie i odwrócić do góry nogami, ułatwiając dostęp do wrzeciona. Zdjąć ewentualne akcesoria z wrzeciona. Zamocować szczotkę drucianą doczołową na wrzecionie i dokręcić dołączonym kluczem. Używając szczotki, nie wolno nadmiernie jej dociskać, ponieważ powoduje to wyginanie drutów, prowadząc do ich przedwczesnego połamania.
Praca ze szczotką tarczową (osprzęt dodatkowy)
⚠UWAGA:
- Sprawdzić działanie szczotki tarczowej, uruchamiając narzędzie bez obciążenia po uprzednim upewnieniu się, że przed szczotką ani w płaszczyźnie jej obrotu nikogo nie ma.
- Nie wolno używać szczotki tarczowej, która jest uszkodzona lub niewyważona. Używanie uszkodzonej szczotki tarczowej mogłoby zwiększyć ryzyko odniesienia obrażeń w kontakcie z połamanymi drutami szczotki.
- ZAWSZE należy stosować osłonę ze szczotką tarczową, upewniając się, że jej średnica mieści się w osłonie. Podczas eksploatacji tarcza może drgać, a osłona pomaga zmniejszyć ryzyko wypadku.
Rys.21
Odłączyć narzędzie i odwrócić do góry nogami, ułatwiając dostęp do wrzeciona. Zdjąć ewentualne akcesoria z wrzeciona. Nakręcić szczotkę tarczową na wrzeciono i dokręcić za pomocą kluczy.
Używając szczotki tarczowej nie wolno nadmiernie jej dociskać, ponieważ powoduje to wyginanie drutów, prowadząc do ich przedwczesnego połamania.
KONSERWACJA
⚠UWAGA:
- Przed wykonywaniem kontroli i konserwacji należy się zawsze upewnić, czy elektronarzędzie jest wyłączone i nie podłączone do sieci.
- Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia.
Rys.22
Narzędzie i jego otwory wentylacyjne powinny być utrzymywane w czystości. Otwory wentylacyjne należy czyścić w regularnych odstępach czasu i za każdym razem, gdy są przytkane.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczotek węglowych oraz inne prace konserwacyjne i regulacyjne powinny być wykonywane przez Autoryzowane Centra Serwisowe Makita, wyłącznie przy użyciu części zamiennych Makita.
AKCESORIA OPCJONALNE
⚠UWAGA:
- Zaleca się stosowanie wymienionych akcesoriów i dodatków razem z elektronarzędziem Makita opisanym w niniejszej instrukcji. Stosowanie jakichkolwiek innych akcesoriów i dodatków może stanowić ryzyko uszkodzenia ciała. Stosować akcesoria i dodatki w celach wyłącznie zgodnych z ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych informacji na temat niniejszych akcesoriów udziela Państwu lokalne Centra Serwisowe Makita.
- Ośłona przeciwpyłowa

| Model 100 mm (4") Model 115 mm (4-1/2") Model 125 mm (5") Model 150 mm (6") | ||||
| 1 | Uchwyt 36 | |||
| 2 | Osłona tarczy szlifierskiej | |||
| 3 | Kołnierz wewnętrzny | Kołnierz wewnętrznySuper kołnierz *1 | Kołnierz wewnętrznySuper kołnierz *1 | Kołnierz wewnętrznySuper kołnierz *1 |
| 4 | Tarcza z obniżonym środkiem / tarcza listkowa | |||
| 5 | Nakrętka zabezpieczająca | Nakrętka zabezpieczającaMocowanie Ezynut *2 | Nakrętka zabezpieczającaMocowanie Ezynut *2 | Nakrętka zabezpieczającaMocowanie Ezynut *2 |
| 6 | Plastikowa tarcza mocująca | Plastikowa tarcza mocująca | Plastikowa tarcza mocująca | - |
| 7 | Tarcza flex | Tarcza flex Tarcza | flex | - |
| 8 | Podkładka gumowa 76 | Podkładka gumowa 100 P | Podkładka gumowa 115 Podkładka gumowa 125 | Podkładka gumowa 125 |
| 9 | Ściernica | |||
| 10 | Nakrętka zabezpieczająca do szlifowania | |||
| 11 | Szczotka tarczowa | |||
| 12 | Szczotka druciana doczołowa | |||
| 13 | Osłona tarczy tnącej *3 | |||
| 14 | Ścierna tarcza tnąca/ściernica diamentowa | |||
| - | Klucz do nakrętki zabezpieczającej | |||
Uwaga:
*1 Nie stosować kołnierza Super ze szlifierką wyposażoną w funkcję hamulca.
*2 Kołnierza Super i mocowania Ezynut nie należy stosować razem.
*3 W niektórych krajach europejskich przy stosowaniu ściernicy diamentowej można stosować zwykłą osłonę zamiast osłony specjalnej zakrywającej obie strony tarczy. Postępować zgodnie z przepisami obowiązującymi w danym kraju.
013977
UWAGA:
- Niektóre pozycje znajdujące się na liście mogą być dołączone do pakietu narzędziowego jako akcesoria standardowe. Mogą to być różne pozycje, w zależności od kraju.
