GA4041C - Sarokcsiszoló MAKITA - Ingyenes használati útmutató

Terméktípus	Sarokcsiszoló
Márka	Makita
Modell	GA4041C
Tárcsa átmérő	115 mm (4-1/2")
Maximális tárcsavastagság	6.4 mm
Orsómenet	M14 or 5/8" (országspecifikus)
Üresjárati fordulatszám	11,000 min⁻¹ (RPM)
Változtatható fordulatszám	Igen (5 beállítás: 2,800 – 11,000 RPM)
Teljes hossz	325 mm
Nettó tömeg	2.6 kg (EPTA eljárás 01/2003)
Védelmi osztály	Dupla szigetelés (II. osztály)
Tápellátás	Egyfázisú váltakozó áram, a névleges feszültségnek megfelelő
Elektronikus funkciók	Állandó fordulatszám szabályozás, lágyindítás, túlterhelés elleni védelem, mechanikus fék
Kapcsoló típusa	Csúszókapcsoló rögzítéssel
Jelzőlámpa	Zöld: áramellátás jelzése; piros: akaratlan újraindítás elleni védelem
Orsóretesz	Igen
Oldalsó fogantyú	Tartozék (oldalfogantyú)
Tárcsavédő	Tartozék (állítható, reteszelőcsavarral vagy szorítókarral)
Rendeltetés	Fém és kő csiszolása, darabolása, vágása víz nélkül
Karbantartás	Tartsa tisztán a szellőzőnyílásokat; csak Makita alkatrészeket használjon

Gyakran ismételt kérdések - GA4041C MAKITA

Hogyan cserélem ki a csiszolótárcsát?

Nyomja meg az orsóreteszt, hogy megakadályozza az orsó elfordulását, majd használja a reteszelőanya kulcsot a reteszelőanya meglazításához. Vegye le a régi tárcsát, helyezze fel az új tárcsát a belső peremre, és húzza meg a reteszelőanyát az óramutató járásával megegyező irányban.

Hogyan állítom be a fordulatszámot?

Forgassa a fordulatszám-beállító tárcsát 1 és 5 közötti számra. A magasabb számok nagyobb sebességet jelentenek. A hozzávetőleges fordulatszámhoz lásd a kézikönyv táblázatát.

Milyen típusú tárcsavédőt használjak vágáshoz?

Csiszoló vágó- vagy gyémánttárcsákhoz csak a speciális tárcsavédőt használja, amelyet vágási műveletekhez terveztek. Néhány európai országban a szokásos védő is használható gyémánttárcsákhoz; tartsa be a helyi előírásokat.

Használhatom ezt a csiszolót polírozáshoz?

Nem, a polírozás nem ajánlott. A szerszám csiszolásra, darabolásra és vágásra készült. Más műveletekre használva veszélyes lehet.

Hogyan rögzítsem a kapcsolót folyamatos működéshez?

Csúsztassa a csúszókapcsolót a BE állásba, majd nyomja meg a kapcsoló elejét a rögzítéshez. A leállításhoz nyomja meg a kapcsoló hátulját, és csúsztassa KI állásba.

Mit jelent a jelzőlámpa?

A zöld fény azt jelzi, hogy a szerszám csatlakoztatva van. Ha a lámpa pirosan villog, az akaratlan újraindítás elleni védelem aktív; a visszaállításhoz csúsztassa a kapcsolót KI állásba.

Hogyan előzöm meg a visszacsapódást?

Tartson erős fogást, használja az oldalsó fogantyút, kerülje a hirtelen mozdulatokat, és ne erőltesse a szerszámot. Tartsa a tárcsát élesen, és kerülje a beszorulást.

Milyen karbantartás szükséges?

Rendszeresen tisztítsa meg a szellőzőnyílásokat a por felhalmozódásának megelőzésére. A szénkeféket egy Makita által feljogosított szervizközpontban vizsgáltassa és cseréltesse.

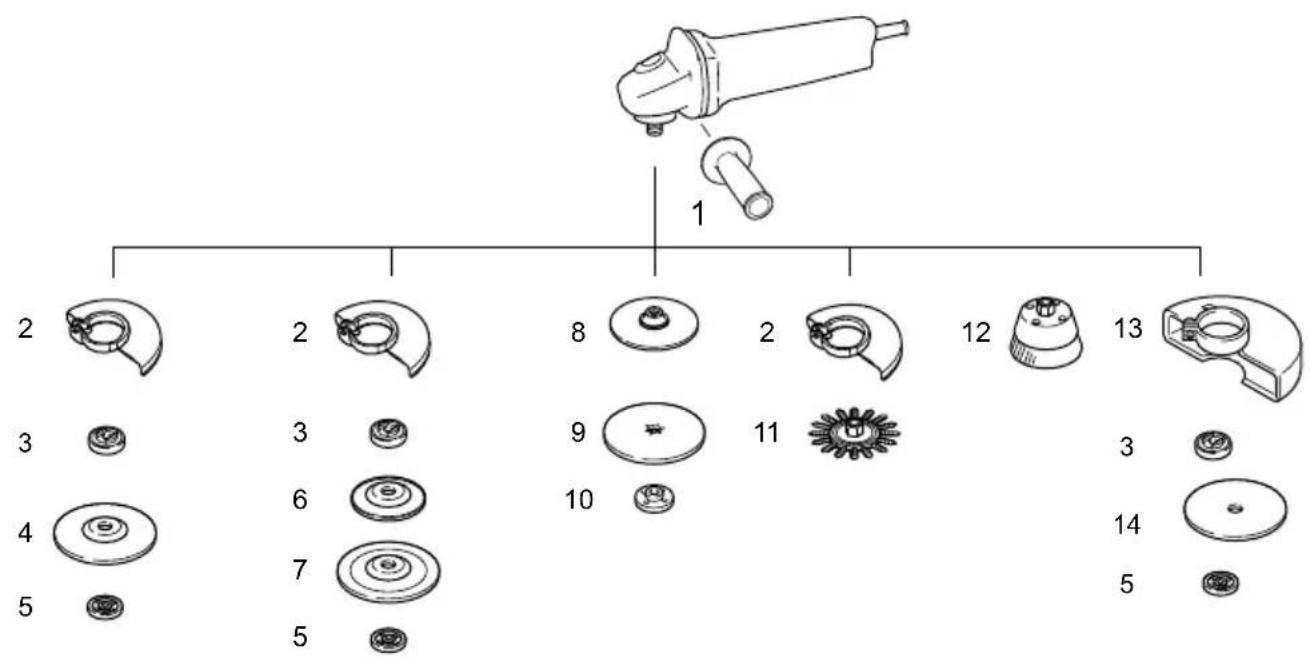

Milyen tartozékok kompatibilisek?

A kompatibilis tartozékok közé tartoznak a süllyesztett közepű tárcsák, lemezcsiszolók, rugalmas tárcsák, csiszolókorongok, drótkefék és drótkorongok. Csak a kézikönyvben ajánlott tartozékokat használja.

Dupla szigetelésű a csiszoló?

Igen, a szerszám dupla szigetelésű (II. osztály), így földelés nélküli aljzatokkal is használható.

HASZNÁLATI ÚTMUTATÓ GA4041C MAKITA

MAGYAR (Eredeti útmutató)

	Az általános nézet magyarázata
1-1. Tengelyretesz	9-3. Belső illesztőperem	16-3. Gumitalp
2-1. Csúszókapcsoló	10-1. Rögzítőanya kulcsa	17-1. A jelölés
3-1. Jelzőlámpa (fordulatszám-beállítótárcsa)	10-2. Tengelyretesz	17-2. B jelölés
	11-1. Ezynut rögzítőanya	17-3. C jelölés
4-1. Sebességszabályozó tárcsa	11-2. Csiszolókorong	17-4. D jelölés
6-1. Tárcsavédő	11-3. Belső illesztőperem	19-1. Rögzítőanya
6-2. Csapágyház	11-4. Orsó	19-2. Daraboló
6-3. Csavar	12-1. Tengelyretesz	köszörűtárcsa/gyémánttárcsa
7-1. Tárcsavédő	13-1. Nyíl	19-3. Belső illesztőperem
7-2. Csapágyház	13-2. Bevágás	19-4. Tárcsavédő daraboló
7-3. Csavar	15-1. Rögzítőanya	köszörűtárcsához
7-4. Kar	15-2. Flexkorong	/gyémánttárcsához
8-1. Csavar	15-3. Műanyag talp	20-1. Drótkefecsésze
8-2. Kar	15-4. Belső illesztőperem	21-1. Drótkorong
9-1. Rögzítőanya	16-1. Csiszoló rögzítőanya	22-1. Elszívó nyílás
9-2. Süllyesztett középfuratú tárcsa	16-2. Csiszolókorong	22-2. Beszívó nyílás

RÉSZLETES LEÍRÁS

Modell	GA4040C		GA4041C		GA4540C		GA603A0541C
Tárcsa átmérője	100 mm (4")		115 mm (4-1/2")		125 mm (5")		150 mm (6")
Max. tárcsavastagság 6,4 mm
Orsómenet M10 M14 vagy 5/8" (országonként változó)
Névleges fordulatszám (n) / Üresjárati fordulatszám ( n_0 )	11 000 min ^-1		11 ^-1 000		11 min ^1 000		9000 min ^-1 min
Teljes hossz	303 mm	325 mm	303 mm	325 mm	303 mm	325 mm	303 mm
Tiszta tömeg	2,3 kg	2,6 kg	2,5 kg	2,7 kg	2,5 kg	2,7 kg	2,6 kg
Biztonsági osztály	☐/II

• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
• A tulajdonságok országról országra különbözhetnek.
  • Súly, az EPTA 01/2003 eljárás szerint

ENE048-1

Rendeltetésszerű használat

A szerszám fém és kö csiszolására és vágására szolgál, víz használata nélkül.

ENF002-2

Tápfeszültség

A szerszámot kizárólag olyan egyfázisú, váltóáramú hálózatra szabad kötni, amelynek feszültsége megegyezik az adattábláján szereplő feszültséggel. A szerszám kettős szigetelésű, ezért földelővezeték nélküli aljzatról is működtethető.

ENG905-1

Zaj

A tipikus A-súlyozású zajszint, a EN60745szerint meghatározva:

Típus GA4040C, GA4540C, GA5040C

angnyomásszint ( L_pA ): 86 dB (A)

Hangteljesítményszint (LWA): 97 dB (A)

Bizonytalanság (K) : 3 dB (A)

Típus GA6040C

angnyomásszint (L _pA ) : 87 dB (A)

Hangteljesítményszint (LWA): 98 dB (A)

Bizonytalanság (K) : 3 dB (A)

Típus GA4541C

angnyomásszint ( L_pA ): 83 dB (A)

Hangteljesítményszint (LWA): 94 dB (A)

Bizonytalanság (K) : 3 dB (A)

Típus GA5041C

angnyomásszint (L _pA ) : 84 dB (A)

Hangteljesítményszint (LWA): 95 dB (A)

Bizonytalanság (K) : 3 dB (A)

Viseljen fülvédöt.

Vibráció

A vibráció teljes értéke (háromtengelyű vektorösszeg) EN60745 szerint meghatározva:

Típus GA4040C

Működési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás (ah,AG) : 5,0 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 5,0 m/s ^2

Bizonytalanság (K): 1,5 m/s ^2

Működési mód: csiszolókorongozás normál oldalsó markolattal

Vibráció kibocsátás (ah,DS) : 3,0 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibrációkibocsátás (ah,DS): 2,5 m/s² vagy kevesebb

Bizonytalanság (K): 1,5 m/s ^2

Típus GA4540C

Müködési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 6,0 m/s ^2

Bizonytalanság (K): 1,5 m/s ^2

Müködési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 5,5 m/s ^2

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás normal oldalsó markolattal

Vibráció kibocsátás ( a_h,DS ): 2,5 m/s ^2

Bizonytalanság (K): 1,5 m/s ^2

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibráció kibocsátás (ah,DS) : 2,5 m/s²

Bizonytalanság (K): 1,5 m/s²

Típus GA5040C

Müködési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 6,5 m/s ^2

Bizonytalanság (K): 1,5 m/s²

Működési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 5,5 m/s ^2

Bizonytalanság (K): 1,5 m/s ^2

Működési mód: csiszolókorongozás normal oldalsó markolattal

Vibráció kibocsátás (ah,DS) : 2,5 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibráció kibocsátás ( a_h,DS ): 2,5 m/s ^2

Bizonytalanság (K): 1,5 m/s²

Típus GA6040C

Müködési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás (ah,AG) : 6,5 m/s²

Bizonytalanság (K): 1,5 m/s²

Müködési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás (ah.AG) : 6,0 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás normál oldalsó markolattal

Vibráció kibocsátás (ah,DS) : 2,5 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibrációkibocsátás (ah,DS): 2,5 m/s² vagy kevesebb

Bizonytalanság (K): 1,5 m/s²

Típus GA4541C

Müködési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 6,5 m/s ^2

Bizonytalanság (K): 1,5 m/s²

Működési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 5,5 m/s ^2

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás normál oldalsó markolattal

Vibrációkibocsátás (ah,DS): 2,5 m/s² vagy kevesebb

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibrációkibocsátás ( a_n,DS ): 2,5 m/s ^2 vagy kevesebb

Bizonytalanság (K): 1,5 m/s²

Típus GA5041C

Működési mód: felületcsiszolás normál oldalsó markolattal

Vibráció kibocsátás (ah,AG) : 7,0 m/s²

Bizonytalanság (K): 1,5 m/s²

Müködési mód: felületcsiszolás rezgésálló, oldalsó markolattal

Vibráció kibocsátás ( a_h,AG ): 6,0 m/s²

Bizonytalanság (K): 1,5 m/s²

Működési mód: csiszolókorongozás normál oldalsó markolattal

Vibrációkibocsátás (ah,DS): 2,5 m/s ^2 vagy kevesebb Bizonytalanság (K): 1,5 m/s ^2

Működési mód: csiszolókorongozás rezgésálló oldalsó markolattal

Vibrációkibocsátás (ah,DS): 2,5 m/s ^2 vagy kevesebb Bizonytalanság (K): 1,5 m/s ^2

ENG902-1

A rezgéskibocsátás értéke a szabványos vizsgálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.

- A rezgéskibocsátás értékének segítségével előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

- A rezgéskibocsátás megadott értéke a szerszám használatának alapvető módjára vonatkozik. Ha a szerszámot más célra használja, a vibráció értéke eltérő lehet.

⚠️FIGYELMEZTETÉS:

- A szerszám rezgéskibocsátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától függően.

- Határozza meg a kezelő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

ENH101-16

Csak európai országokra vonatkozóan

EK Megfelelőségi nyilatkozat

Mi, a Makita Corporation, mint a termék felelős gyártója kijelentjük, hogy a következő Makita gép(ek):

Gép megnevezése:

Sarokcsiszoló

Típus sz./ Típus: GA4040C, GA4540C, GA5040C,

sorozatgyártásban készül és

Megfelel a következő Európai direktíváknak:

2006/42/EC

És gyártása a következő szabványoknak valamint szabványosított dokumentumoknak megfelelően történik:

EN60745

A müszaki dokumentációt őrzi:

Makita International Europe Ltd.

A szerszámgépekre vonatkozó általános biztonsági figyelmeztetések

FIGYELEM Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be a figyelmeztetéseket és utasításokat, akkor áramütést, tüzet és/vagy súlyos sérülést okozhat..

Örizzen meg minden figyelmeztetést és utasítást a későbbi tájékozódás érdekében.

GEB033-7

CSISZOLÓ BIZTONSÁGI FIGYELMEZTETÉSEK

A biztonsági figyelmeztetések megegyeznek a köszörülési, csiszolási, drótkefés vagy köszörülési daraboló műveletek esetében:

1. Ez az elektromos szerszám működhet köszörü, csiszoló, drótkefe vagy daraboló szerszámként. Olvassa el az összes, ezen elektromos szerszámhoz mellékelt biztonsági figyelmeztetést, utasítást, illusztrációt és specifikációt. A következőkben leírt utasítások figyelmen kívül hagyása elektromos áramütést, tüzet és/vagy komoly sérülést eredményezhet.

2. Polírozási műveletek végzése nem javasolt ezzel az elektromos szerszámmal. Az olyan műveletek végzése, amelyekre az elektromos szerszám nem lett tervezve, veszélyhelyzeteket és személyi sérüléseket eredményezhet.

3. Ne használjon olyan kiegészítőket, amelyeket nem speciálisan erre a célra lettek tervezve és a szerszám gyártója nem javasolta azok használatát. Az, hogy a kiegészítő hozzákapcsolható a szerszámhoz, még nem biztosítja a biztonságos működést.

4. A kiegészítő névleges sebessége legalább akkora kell legyen, mint a szerszámon megadott legmagasabb sebességérték. A névleges

sebességüknél magasabb sebességen működő kiegészítők összetörhetnek és szétrepülhetnek.

1. A kiegészítő külső átmérője és vastagsága a szerszám kapacitásának határain belül kell legyenek. A nem megfelelő méretű kiegészítőket nem lehet megfelelően védeni és irányítani.

2. A tartozékok menetes csatlakozójának meg kell felelnie a csiszolótengely menetének. Az illesztőperemes csatlakozású tartozékok tengelynyilásának illeszkednie kell az illesztőperem nyilásába. Ha egy tartozék nem illeszkedik pontosan a szerszámgép csatlakozórészébe, a gép járása egyenetlen, vibrációja túl nagy lesz, és a kezelő akár el is vesztheti felette az uralmat.

3. Ne használjon sérült kiegészítőket. Minden használat előtt ellenőrizze az adott kiegészítőt, a csiszoló tárcsákat, hogy nem-e csorbultak vagy repedtek, az alátétlapokat, hogy nem-e repedtek, szakadtak vagy kopottak, a drótkeféket, hogy a drótok nem-e feslettek vagy törtek el. Ha az elektromos szerszám kiegészítője leesett, vizsgálja át azt a sérülések tekintetében, vagy szereljen fel egy sérülésmentes kiegészítőt. A kiegészítő átvizsgálása és felszerelése után Ön és a közelben állók menjenek távol a forgó kiegészítő síkjától, majd működtesse a szerszámot a maximális terhelés nélküli sebességen egy percen át. A sérült kiegészítők általában összetörnek ezen tesztidőtartam alatt.

4. Viseljen személyi védőeszközöket. A munka jellegétől függően használjon arcvédőt, szemvédőt vagy védőszemüveget. Ha szükséges, vegyen fel pormaszkot, fülvédőt, kesztyűt és olyan kötényt, amely képes felfogni a csiszolóanyagból vagy a munkadarabból származó kisméretű darabokat. A szemvédőnek képesnek kell lennie felfogni a különböző műveletek során keletkező repülő törmelékdarabokat. A pormaszknak vagy a légzőkészüléknek képesnek kell lennie a művelet során keletkező részecskék kiszűrésére. A hosszabb ideig tartó nagy intenzitású zaj halláskárosodást okozhat.

5. A környezetében tartózkodók álljanak biztonságos távolságra a munkaterülettől. Bárkinek, aki a munkaterületre lép, személyi védelmi eszközöket kell felvennie. A munkadarabból vagy egy széttört kiegészítőből származó darabok szétrepülhetnek és sérüléseket okozhatnak a szerszám használati helye mögötti területen.

6. Az elektromos szerszámot kizárólag a szigetelt markolási felületeinél fogva tartsa, amikor olyan műveletet végez, amelyben fennáll a veszélye, hogy a vágóél egy rejtett vezetékhez vagy saját hálózati vezetékéhez

érhet. A vágóél "élő" vezetékekkel való érintkezésekor a szerszám fém alkatrészei is áram alá kerülnek, és megrázhatják a kezelőt.

1. A csatlakozózsinórt úgy vezesse, hogy ne legyen a forgó szerszám közelében. Ha elveszíti az irányítást a szerszám felett, a zsinór behúzhatja a kezét vagy a karját a forgó szerszámba.

2. Soha ne fektesse le az elektromos gépet addig, amíg az teljesen meg nem állt. A forgó szerszám beakadhat a felületbe, és irányíthatatlanná válhat.

3. Ne működtesse a szerszámot amikor az oldalánál viszi. Ha a szerszám véletlenül Önhöz ér, elkaphatja a ruháját, és a szerszám a testébe hatolhat.

4. Rendszeresen tisztítsa meg az elektromos szerszám szellőzőnyílásait. A motor ventillátora beszívja a port a készülék belsejébe, és a fémport túlzott felhalmozódása veszélyes elektromos körülményeket teremthet.

5. Ne működtesse az elektromos szerszámot gyúlékony anyagok közelében. A szikrák felgyújthatják ezeket az anyagokat.

6. Ne használjon olyan kiegészítőket, amelyekhez folyékony hűtőközeg szükséges. Víz vagy más folyadék használata rövidzárlatot vagy áramütést okozhat.

A visszarúgásra és hasonló jelenségekre vonatkozó figyelmeztetések

A visszarúgás a szerszám hirtelen reakciója a beszorult vagy elakadt forgótárcsára, alátéttalpra, kefére vagy más kiegészítőre. A beszorulás vagy az elakadás a forgó kiegészítő hirtelen megállását okozza, amely ahhoz vezet, hogy az irányíthatatlanná vált elektromos szerszám a forgási iránnyal ellentétes irányba mozdul el a megakadási pontban.

Például ha a csiszolókorong beakad vagy beszorul a munkadarabba, a tárcsa széle a beszorulás pontjában bevájhatja magát az anyag felszínébe, miáltal a tárcsa kimászik vagy kiugrik. A tárcsa a kezelő felé az ellenkező irányba is ugorhat, a tárcsa mozgásának irányától függően a beszorulási pontban. A csiszolótárcsák össze is törhetnek ilyen körülmények között.

A visszarúgás az elektromos szerszám helytelen használatának és/vagy a hibás megmunkálási eljárásnak az eredménye és az alább leírt óvintézkedések betartásával elkerülhető.

a) Fogja stabilan az elektromos szerszámot mindkét kezével és irányítsa úgy a karjait, hogy ellen tudjon állni a visszarúgáskor fellépő erőknek. Mindig használja a kisegítő fogantyút, ha van, hogy maximálisan ura legyen a gépnek visszarúgáskor, vagy a bekapcsoláskor fellépő nyomatékreakciókor. A kezelő uralhatja a nyomatékreakciókat és visszarúgáskor fellépő erőket, ha megteszi a megfelelő óvintézkedéseket.

b) Soha ne tegye a kezét a forgó kiegészítő közelébe. A kiegészítő visszarúghat a kezein át.

c) Ne irányítsa a testét arra a területre, amerre az elektromos szerszám visszarúgáskor mozoghat. A visszarúgás a szerszámot a tárcsa beszorulási pontbeli mozgásának irányával ellentétesen fogja forgatni.

d) Legyen különösen óvatos sarkok, éles szélek, stb. megmunkálásakor. Kerülje el a kiegészítő pattogását vagy megugrását. A sarkok, éles szélek vagy a pattogás hatására a forgó kiegészítő kiugorhat, az irányítás elvesztését vagy visszarúgást okozva.

e) Ne szereljen fel fafaragó fűrészlapot vagy fogazott fűrészlapot. Ezek a lapok gyakran visszarúgást és az irányítás elvesztését okozzák.

Speciális biztonsági figyelmeztetések a köszörülési és csiszolási vágóműveletekhez:

a) Csak az elektromos szerszámához javasolt csiszolótárcsát használja és a kiválasztott tárcsához járó tárcsavédőt. Azok a tárcsák, amelyek nem találnak az elektromos szerszámhoz, nem védhetők megfelelően és nem biztonságosak.

b) A süllyesztett középfuratú tárcsát a védőperem síkja alatt kell felszerelni. A helytelenül felszerelt, a védőperem síkján túlnyúló tárcsának nem lehet megfelelő védelmet biztosítani.

c) A tárcsavédőt biztonságosan kell felszerelni az elektromos szerszámra, úgy elhelyezve, hogy a tárcsa a kezelő felől a lehető legnagyobb részben takarva legyen. A tárcsavédő megvédi a kezelőt a letöredezett tárcsadaraboktól, a tárcsával való esetleges érintkezéstől, és a szikráktól, amelyek lángra lobbanthatják a ruházatát.

d) A tárcsákat csak a javasolt alkalmazásokra szabad használni. Például: ne csiszoljon a vágótárcsa oldalával. A daraboló köszörűtárcsáknak csak az élével lehet csiszolni, mert az oldalírányú erők hatására ezek a tárcsák összetörhetnek.

e) Mindig csak sérülésmentes illesztőperemet használjon a tárcsához, melynek mérete és alakja a kiválasztott tárcsának megfelelő. A megfelelő illesztőperemek megtámasztják a korongot, ezzel csökkentve a törés valószínűségét. A daraboló tárcsák illesztőperemei különbözhetnek a csiszolótárcsa illesztőperemeitől.

f) Ne használjon nagyobb méretű szerszámokról leszerelt kopott tárcsákat. A nagyobb elektromos szerszámokhoz tervezett tárcsa nem használható a kisebb szerszám nagyobb forgási sebessége miatt, és szétrobbanhat.

További speciális biztonsági figyelmeztetések a daraboló köszörülési műveletekhez:

a) Ne „akassza be” a daraboló tárcsát vagy ne nyomja meg túlságosan. Ne próbáljon túl mély vágást végezni. A tárcsa túlságos igénybevétele növeli a terhelést, és a tárcsa kifordulhat, vagy szorulhat a vágásban, és nő a visszarúgási vagy tárcsa eltörési lehetősége.

b) Ne helyezkedjen el egyvonalban, vagy a forgótárcsa mögé. Ha a tárcsa a művelet egyik pontjában a teste irányából elmozdul, a lehetséges visszarúgás közvetlenül Ön fele hajthatja az orsós tárcsát és az elektromos szerszámot.

c) Ha a tárca szorul, vagy ha megáll a vágással bármilyen okból kifolyólag, kapcsolja ki az elektromos szerszámot és tartsa mozdulatlanul a szerszámot mindaddig, amíg a tárcsa teljesen leáll. Soha ne próbálja kivenni a vágásból a daraboló tárcsát, miközben az mozgásban van, mivel visszarúgást okozhat. Figyelje meg és intézkedjen a tárcsa szorulási okának kiküszöbölésére.

d) Ne kezdje újra a vágást a munkadarabban. Hagyja a tárcsát elérni a teljes sebességét, majd óvatosan vigye a vágatba. Ha az elektromos szerszámot a munkadarabon indítja újra, a tárcsa szorulhat, kiléphet vagy visszarúghat.

e) A nagyméretű falapokat vagy bármely nagy munkadarabot támassza alá a tárcsa beszorulását és a visszarúgást elkerülendő. A nagyméretű munkadarabok meghajolhatnak saját súlyuk alatt. Támasztékot a munkadarab alá kell tenni, a vágóvonal közelében és a munkadarab szélétől nem messze, a tárcsa mindkét oldalára.

f) Különösen figyeljen oda amikor "zsebvágást" végez falakba vagy más nem belátható területekre. A kiemelkedő tárcsalap elvághat gáz vagy vízvezetékeket, elektromos vezetékeket vagy tárgyakat, ami visszarúgást okozhat.

Biztonsági figyelmeztetések speciálisan a köszörülési műveletre vonatkozóan:

a) Ne alkalmazzon különösen túlméretezett csiszolópapírt. Kövesse a gyártó javaslatait a csiszolópapír kiválasztásakor. A csiszolópadról lelógó csiszolópapír szakítási veszélyt jelent, és a tárcsa kiugrását, repedését vagy visszarúgását okozhatja.

Biztonsági figyelmeztetések speciálisan a drótkefélési műveletre vonatkozóan:

a) Vigyázzon a drótsörték ledobására akár a megszokott művelet közben is. Ne vegye túlságosan igénybe a drótokat a kefe túlterhelésével. A drótsörték könnyen átmehetnek a könnyű ruházaton keresztül és / vagy a börön.

b) Ha a drótkeféléshez javasolt a védő használata, ne engedje érintkezni a dróttárcsát vagy kefét a védőtárcsával. A terhelés és a centrifugális erő következtében a dróttárcsa vagy kefe átmérője növekedhet.

Kiegészítő biztonsági figyelmeztetések:

1. Süllyesztett középfuratú csiszolótárcsák használatakor ügyeljen rá, hogy cask üvegszálas erősítésű tárcsákat használjon.

2. SOHA NE HASZNÁLJON köcsiszoló típusú tárcsákat ezzel a csiszolóval. Ezt a csiszolót nem ilyen típusú tárcsák használatára tervezték, a köcsiszoló tárcsák használata súlyos személyi sérüléseket okozhat.

3. Legyen óvatos, ne rongálja meg az orsót, az illesztőperemet (különösen annak szerelési felületét) vagy a rögzítőanyát. Ezen alkatrészek károsodása a tárcsa törését okozhatja.

4. Ellenőrizze, hogy a tárcsa nem ér a munkadarabhoz, mielőtt bekapcsolja a szerszámot.
5. Mielőtt használja a szerszámot a tényleges munkadarabon, hagyja járni egy kicsit. Figyelje a rezgéseket vagy imbolygást, amelyek rosszul felszerelt vagy rosszul kiegyensúlyozott tárcsára utalhatnak.
6. Csiszoláshoz használja a tárcsa erre kijelölt felületét.
7. Ne hagyja a szerszámot bekapcsolva. Csak kézben tartva használja a szerszámot.
8. Ne érjen a munkadarabhoz közvetlenül a munkavégzést követően; az rendkívül forró lehet és megégetheti a börét.
9. Kövesse a gyártó útmutatásait a tárcsák helyes felszerelését és használatát illetően. Körültekintően kezelje és tárolja a tárcsákat.
10. Ne használjon külön szűkítőhüvelyeket vagy adaptereket a nagy furattal rendelkező tárcsák illesztéséhez.
11. Csak a szerszámhoz engedélyezett illesztőperemeket használja.
12. A menetes furatú tárcsákkal felszerelhető szerszámok esetében ellenőrizze, hogy a tárcsa menete elég hosszú, hogy befogadja az orsó menetét.
13. Ellenőrizze, hogy a munkadarab megfelelően alá van támasztva.
14. Figyeljen oda arra, hogy a tárcsa tovább forog a szerszám kikapcsolása után.
15. Ha a munkahely különösen meleg és párás, vagy elektromosan vezető porral szennyezett, használjon rövidzárlati megszakítót (30 mA) a biztonságos működés érdekében.
16. Ne használja a szerszámot azbesztet tartalmazó anyagokon.
17. Kivágótárcsa használatakor mindig a helyi szabályozás által előírt porgyűjtő tárcsavédőt felszerelve dolgozzon.
18. A vágókorongokat nem szabad laterális irányú nyomásnak kitenni.

ÓRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

⚠️FIGYELMEZTETÉS:

NE HAGYJA, hogy a kényelem vagy a termék (többszöri használatból adódó) mind alaposabb ismerete váltsa fel az adott termékre vonatkozó biztonsági előírások szigorú betartását. A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

MÜKÖDÉSI LEÍRÁS

⚠ VIGYÁZAT:

- Mindig bizonyosodjon meg a szerszám kikapcsolt és a hálózathoz nem csatlakoztatott állapotáról mielőtt ellenőrzi vagy beállítja azt.

Tengelyretesz

Fig.1

VIGYÁZAT:

- Soha ne hozza működésbe a tengelyreteszt ha az orsó még forog. A szerszám károsodhat.

Nyomja le a tengelyreteszt az orsó forgásának megakadályozásához amikor a tartozékokat felszereli vagy leszereli.

A kapcsoló használata

Fig.2

⚠ VIGYÁZAT:

• A szerszám csatlakoztatása előtt az áramforráshoz mindig ellenőrizze, hogy a csúszókapcsoló megfelelően működik és visszatér az "OFF" állásba amikor a csúszókapcsoló hátulsó részét lenyomja.
• Huzamosabb használatkor a kapcsoló az "ON" pozícióban elreteszelhető a kezelő munkáját megkönnyítendő. Legyen nagyon körültekintő, amikor a szerszámot elreteszeli az "ON" pozícióban és szilárdan tartsa a szerszámot.

A szerszám bekapcsolásához csúsztassa a kapcsolót annak hátsó részét nyomva az „I (be)" pozíció irányába. A folyamatos működéshez reteszelje a csúszókapcsolót úgy, hogy lenyomja az elülső részét.

A szerszám kikapcsolásához nyomja le a kapcsoló hátsó részét, majd csúsztassa a „O (ki)” pozíció irányába.

Jelzőlámpa

Fig.3

A zöld jelzőlámpa kigyullad, amikor a szerszám csatlakoztatva van az áramforráshoz. Ha jelzőlámpa nem gyullad ki, akkor a hálózati kábel vagy a vezérlő meghibásodhatott. Ha a jelzőlámpa világít, de a szerszám mégsem indul be, még akkor sem, ha a szerszámot bekapcsolja, akkor a szénkefék elhasználódhattak vagy az elektromos áramkör, a motor, vagy a KI-BE kapcsoló meghibásodhatott.

Nem szándékos újraindítási megfigyelés

A szerszám a kapcsoló bekapcsolva reteszelt helyzetében nem indul el akkor sem, ha a be van dugva a fali aljzatba.

Ekkor a visszajelző pirosan villog azt jelezve, hogy bekapcsolt a szándékolatlan indítást megelőző rendszer. A szándékolatlan indítást megelőző rendszer alaphelyzetbe állításához csúsztassa vissza a kapcsolót „O (ki)" helyzetbe.

Sebességszabályozó tárcsa

Fig.4

A szerszám forgási sebessége a sebességszabályozó tárcsa elforgatásával állítható az 1 és 5 közötti fokozatok között.

Nagyobb lesz a sebesség, ha a tárcsát az 5 szám irányába forgatja. Kisebb lesz a sebesség, ha azt az 1 szám irányába forgatja.

Tájékozódjon az alábbi táblázatból a tárcsán beállított érték és a hozzávetőleges forgási sebesség kapcsolatáról.

GA4040C, GA4540C, GA5040C, GA4041C, GA4541C, GA5041C típusnál

Szám min	^-1 (revolution per minute)
1 2800
2 4000
3 6000
4 8000
5 11 000

012752

GA6040C típusnál

Szám min	^-1 (revolution per minute)
1 4000
2 5000
3 6000
4 7000
5 9000

012756

⚠VIGYÁZAT:

• Ha a szerszámot folyamatosan, hosszabb ideig kis sebességen üzemeltetik, akkor a motor túlterhelődik és felmelegszik.
• A sebességszabályozó tárcsa csak a 5 számig fordítható el, visszafelé pedig az 1-ig. Ne eröltesse azt a 5 vagy 1 jelzéseken túl, mert a sebességszabályozó funkció nem fog tovább működni.

Elektronikus funkció

Az elektronikus funkciókkal ellátott szerszámokat könnyű működtetni a következő jellemzők miatt.

Állandó fordulatszám-szabályozás

A folyamatos fordulatszámot fenntartó funkció tökéletes munkát biztosít a fordulatszám terhelés alatt is változatlan értéken tartásával.

Lágyindítás

A lágyindítási funkció kiküszöböli az indításkor előforduló rántást.

Túlterhelés-védelem

Amikor a szerszám terhelése meghaladja a megengedett szintet, a motor áramellátása lecsökken, hogy megvédje a motort a túlmelegedéstől. Ahogy a terhelés a megengedett szint alá csökken, a szerszám újra normál üzemmódban fog működni.

Mechanikus fék

GA4041C, GA4541C, GA5041C típusnál

A mechanikus fék a szerszám kikapcsolása után aktiválódik.

A fék nem működik az áramellátás kikapcsolása esetén, még ha be is van kapcsolva a szerszám.

ÖSSZESZERELÉS

⚠ VIGYÁZAT:

- Mindig bizonyosodjon meg a szerszám kikapcsolt és a hálózathoz nem csatlakoztatott állapotáról mielőtt bármilyen munkálatot végezne rajta.

Az oldalsó markolat (nyél) felszerelése

Fig.5

⚠ VIGYÁZAT:

- Használat előtt mindig bizonyosodjon meg az oldalsó markolat szilárd felszereltségéről.

Rögzítse az oldalsó fogantyút a helyére a szerszámon az ábrának megfelelően.

A tárcsavédő fel- és leszerelése (süllyesztett középfuratú korong, lapos korong, flexkorong, drótkorong/daraboló köszörűtárcsa, gyémánttárcsa esetén)

⚠️ FIGYELMEZTETÉS:

• Süllyesztett középfuratú korong, lapos korong, flexkorong vagy drótkorong használatakor a korongvédőt úgy kell felszerelni a szerszámra, hogy zárt oldalával mindig a kezelő felé nézzen.
• Daraboló köszörűtárcsa/gyémánttárcsa használatakor ügyeljen arra, hogy csak daraboló köszörűtárcsákhoz készített tárcsavédőt alkalmazzon. (Egyes európai országokban a gyémánttárcsa használatakor az általános tárcsavédő használható. Kövesse a hazájában érvényes előírásokat.)

A csavarreteszes tárcsavédő esetén

Fig.6

Úgy szerelje fel a tárcsavédőt, hogy a szorítóbilincsén található kiemelkedés illeszkedjen a csapágyházon levő bevágáshoz. Ezután forgassa el a tárcsavédőt körülbelül 180 fokkal az óramutató járásával ellentétesen. Ügyeljen rá, hogy a csavart meghúzza.

A tárcsavédő eltávolításához kövesse a felszerelési eljárást fordított sorrendben.

A rögzítőkaros tárcsavédő esetén

Fig.7

Húzza a kart a nyíl irányába a csavar meglazítása után. Úgy szerelje fel a tárcsavédőt, hogy a szorítóbilincsén található kiemelkedés illeszkedjen a csapágyházon levő bevágáshoz. Then rotate the wheel guard around 180°.

Fig.8

Húzza meg a tárcsavédőt rögzítő csavart, miután a kart a nyíl irányába húzta. A tárcsavédő szögét a kar segítségével lehet módosítani.

A tárcsavédő eltávolításához kövesse a felszerelési eljárást fordított sorrendben.

Süllyesztett középfuratú korong vagy lapos korong használatakor a korongvédőt úgy kell felszerelni a szerszámra, hogy zárt oldalával mindig a kezelő felé nézzen.

⚠️FIGYELMEZTETÉS:

- A süllyesztett középfuratú vagy a lapos tárcsa (opcionális kiegészítő) felhelyezése és eltávolítása

Fig.9

Helyezze a belső illesztőperemet az orsóra. Illessze a tárcsát/korongot a belső illesztőperemre és csavarja fel a biztosítóanyát az orsóra.

Fig.10

A rögzítőanya meghúzásához nyomja le a tengelyreteszt, hogy a tengely ne tudjon forogni, majd a rögzítőanya kulcsával szorosan húzza meg az anyát az óramutató járásának irányába.

A tárcsa eltávolításához kövesse a felszerelési eljárást fordított sorrendben.

Extra illesztőperem (választható tartozék)

Az F jelü típusok standard felszereltsége az extra illesztőperem. A szokásos típushoz képest csak 1/3-nyi erőfeszítésre van szükség a rögzítőanya kilazításához.

⚠VIGYÁZAT:

- Mechanikus fékkel rendelkező típusokon ne használjon extra illesztőperemet. Az extra illesztőperem lelazulhat, amikor a mechanikus fék működésbe lép.

Ezynut (opcionális kiegészítő) felhelyezése és eltávolítása

⚠VIGYÁZAT:

- Ne használja az Ezynut rögzítőanyát extra illesztőperemmel vagy olyan Makita sarokcsiszolóval, amelynek a típusszáma „F" betűvel végződik. Ezen modellek illesztőperemei annyira vastagok, hogy a tengely nem tudja fogadni a rögzítőanya minden menetét.

Fig.11

A belső illesztőperemet, a csiszolótárcsát és az Ezynut rögzítőanyát úgy szerelje fel a tengelyre, hogy a Makita embléma a rögzítőanyán kifelé nézzen.

Fig.12

Nyomja be erősen a tengelyreteszt, majd kézzel húzza meg szorosra az Ezynut rögzítőanyát a csiszolótárcsa óramutató járásával egyező irányú elforgatásával.

Meglazításhoz forgassa az Ezynut külső gyűrűjét az óramutató járásával ellentétes irányba.

Fig.13

Fig.14

MEGJEGYZÉS:

- Az Ezynut rögzítőanya mindaddig kézzel meglazítható, míg a nyíl a rovátkára mutat. Egyéb esetben a rögzítőanyát csak kulccsal lehet meglazítani. A kulcs egyik tüskéjét helyezze az Ezynut egyik furatába, és forgassa el a rögzítőanyát az óramutató járásával ellentétes irányba.

A flexkorong (opcionális kiegészítő) felhelyezése és eltávolítása

⚠️ FIGYELMEZTETÉS:

- Mindig alkalmazza a mellékelt tárcsavédőt, ha flexkorong van a gépre szerelve. A korong széttörhet a használat során, és a védőburkolat csökkenti a személyi sérülés esélyét.

Fig.15

Kövesse a süllyesztett középfuratú korong használatára vonatkozó utasításokat, de a tárcsára tegye fel a műanyag betétet is. Az összeállítási sorrendet megtalálja a kézikönyv tartozékokat tartalmazó oldalán.

Csiszolókorong (opcionális kiegészítő) felhelyezése és eltávolítása

MEGJEGYZÉS:

- Csak az ebben a kézikönyvben leírt kiegészítőket használja a csiszolóhoz. Ezeket külön meg kell vásárolni.

Fig.16

Szerelje a gumitalpat az orsóra. Illessze a korongot a gumitalpra, és csavarja a csiszoló rögzítőanyát az orsóra. A csiszoló rögzítőanya meghúzásához nyomja le a tengelyreteszt, hogy a tengely ne tudjon forogni, majd a rögzítőanya kulcsával szorosan húzza meg az anyát az óramutató járásának irányába.

A korong eltávolításához kövesse a felhelyezési eljárást fordított sorrendben.

A porvédő toldalék (opcionális kiegészítő) felhelyezése és eltávolítása

⚠️ FIGYELMEZTETÉS:

- Mindig győződjön meg róla, hogy a gép ki van kapcsolva és ki van húzva, mielőtt a porfogó toldalék fel- vagy leszerelésébe kezd. Ennek figyelmen kívül hagyása a szerszám károsodásához vagy személyi sérüléshez vezethet.

Négy különböző porfogó toldalék választható, melyek mindegyikét a különböző pozíciók egyikében lehet használni.

Fig.17

Állítsa be úgy a porfogó toldalékot, hogy a jelölés (A, B, C vagy D) az ábrázolt módon helyezkedjen el. Pattintsa a toldalékot rögzítő csapokat a szellőzőnyílásokba.

A porvédő toldalékot kézzel lehet eltávolítani.

MEGJEGYZÉS:

- Tisztítsa ki a porvédő toldalékot, ha azt a fűrészpor vagy idegen tárgyak eltömítik. A munka folytatása eltömődött porvédő toldalékkal károsítja a szerszámot.

ÜZEMELTETÉS

⚠️FIGYELMEZTETÉS:

• Soha nem szabad erőltetni a szerszámot. A szerszám súlya elegendő nyomóerőt biztosít. Az erőltetés és a túlzott nyomáskifejtés a tárcsa töréséhez vezethet, ami veszélyes.
• MINDIG cserélje ki a tárcsát, ha a szerszám leesett csiszolás közben.
• SOHA ne csapja vagy üsse oda a csiszolókorongot vagy a tárcsát a munka során.
• Kerülje el a tárcsa visszaugrását és kiugrását, különösen sarkok, éles szélek, stb. megmunkálásakor. Ekkor a szerszám irányíthatatlanná válik és visszarúghat.
• SOHA ne használja a szerszámot favágó tárcsákkal és más fűrészlapokkal. Az ilyen fűrészlapok a csiszolón gyakran megugranak és a szerszám irányíthatatlanná válik, ami személyi sérülésekhez vezethet.

⚠VIGYÁZAT:

• Soha ne kapcsolja be a szerszámot, ha az érintkezik a munkadarabbal, mert ez a kezelő sérülését okozhatja.
• A használat alatt mindig viseljen védőszemüveget vagy arcvédőt.
• A használat végén mindig kapcsolja ki a szerszámot és várja meg amíg a tárcsa teljesen megáll, ezután tegye le a szerszámot.

Köszörülés és csiszolás

Fig.18

MINDIG szilárdan fogja a szerszámot egyik kezével a burkolatánál, a másikkal pedig az oldalsó fogantyújánál fogva. Kapcsolja be a szerszámot, majd vigye a tárcsát vagy a korongot a munkadarabhoz.

Általában úgy kell tartani a szerszámot, hogy a korong vagy tárcsa széle 15 fokos szöget zárjon be a munkadarab felületével.

Új tárcsa bejáratásakor ne használja a csiszolót a B irányban, mert akkor belevág a munkadarabba. Miután a tárcsa széle lekerekedett a használat során, a tárcsával az A és a B irányokban is végezhető megmunkálás.

Műveletek daraboló

köszörűtárcsával/gyémánttárcsával

(választható kiegészítő)

Fig.19

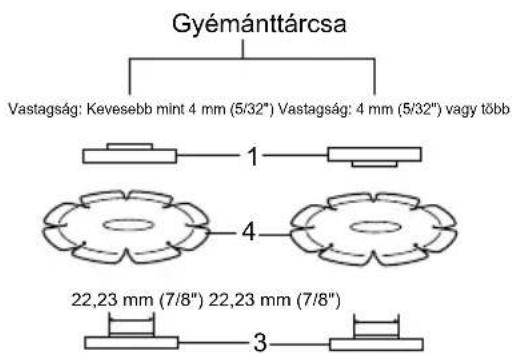

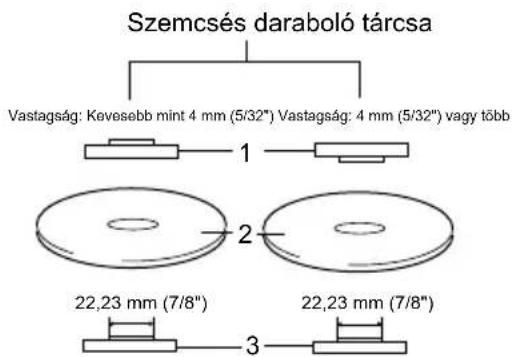

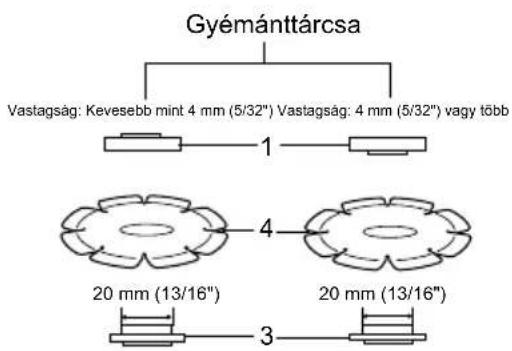

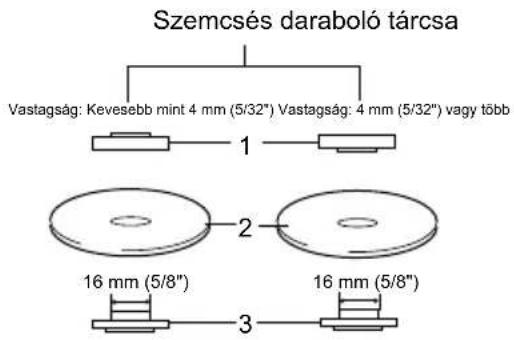

A rögzítőanya és a belső illesztőperem rögzítési iránya a tárcsaátmérő függvényében változik. Tájékozódjon az alábbi táblázatból.

100 mm-es (4") típus

Rögzítőanya Szemcsés daraboló tárcsa Belső illesztőperem Gyémánttárcsa1. 2. 3. 4.

115 mm-es (4–1/2")/125 mm-es (5")/150 mm-es (6") típus

Rögzítőanya Szemcsés daraboló tárcsa Belső illesztőperem Gyémánttárcsa1. 2. 3. 4.

012746

⚠️ FIGYELMEZTETÉS:

- Daraboló köszörűtárcsa/gyémánttárcsa használatakor ügyeljen arra, hogy csak daraboló köszörűtárcsákhoz készített tárcsavédőt alkalmazzon. (Egyes európai országokban a gyémánttárcsa használatakor az általános tárcsavédő használható. Kövesse a hazájában érvényes előírásokat.)

• SOHA ne használjon daraboló tárcsát oldalköszörüléshez.
• Ne „akassza be" a tárcsát vagy ne nyomja túl meg. Ne próbáljon túlságosan mély vágást végezni. A tárcsa túl nagy igénybevétele növeli a terhelést és a tárcsa kifordulhat vagy szorulhat a vágásban, és

nő a visszarúgási vagy tárcsa eltörési, a motor túlhevülési lehetősége.

• A vágást ne kezdje a munkadarabon. Hagyja a tárcsát elérni a teljes sebességet, majd óvatosan vigye a vágásba, előre mozdítván a szerszámot a munkafelületen. A tárcsa beszorulhat, kiléphet vagy kirúghat, ha a munkadarabon kezd dolgozni vele.
• Vágási műveletek alatt soha ne változtasson a tárcsa szögén. A daraboló tárcsa oldalnyomása miatt (köszörülésnél is) a tárcsa repedését és törését okozza, veszélyes sérülést okozván.
• A gyémánttárcsát tartsa a darabolandó anyagra merőlegesen.

Fazékkefével (opcionális kiegészítő) végzett müveletek

⚠VIGYÁZAT:

• Ellenőrizze a kefe működését a gép terhelés nélküli beindításával, és ügyeljen arra, hogy senki ne legyen a kefe előtt, illetve annak vonalában.
• Ne használjon sérült vagy kiegyensúlyozatlan kefét. A sérült kefe használata megnöveli a sérülés veszélyét, mely a törött drótszálakkal való érintkezéskor következhet be.

Fig.20

Húzza ki a gépet a hálózatból, fordítsa a hátával lefelé, hogy könnyen hozzáférjen az orsóhoz. Szerelje le az orsóról a kiegészítőket. Szerelje fel a fazékkorongot az orsóra, és húzza meg a mellékelt villáskulccsal. Kefe használatakor ne fejtsen ki túl nagy nyomást a munkadarabra, mivel ekkor a kefe drótszálaí meghajolhatnak, és ez a korai törésükhöz vezet.

Drótkoronggal (opcionális kiegészítő) végzett műveletek

⚠VIGYÁZAT:

Ellenőrizze a drótkorong működését a gép terhelés nélküli beindításával, és ügyeljen arra, hogy senki ne legyen a drótkorong előtt, illetve annak vonalában.
- Ne használjon sérült vagy kiegyensúlyozatlan drótkorongot. A sérült drótkorong használata megnöveli a sérülés veszélyét, mely a törött drótszálakkal való érintkezéskor következhet be.
- Drótkorong használatakor MINDIG használjon olyan átmérőjű védőburkolatot, amelyben megfelelően elfér a drótkorong. A korong széttörhet a használat során, és a védőburkolat csökkenti a személyi sérülések kockázatát.

Fig.21

Húzza ki a gép hálózati csatlakozóját és fordítsa a gépet hátával lefelé, hogy könnyen hozzá tudjon fénni az orsóhoz. Szerelje le az orsóról a kiegészítőket. Csavarja fel a drótkorongot az orsóra, és húzza meg villáskulcsokkal.

Drótkorong használatakor ne fejtsen ki túl nagy nyomást a munkadarabra, mivel ekkor a kefe drótszálai meghajolhatnak, és ez korai törésükhöz vezet.

KARBANTARTÁS

⚠VIGYÁZAT:

• Mindig bizonyosodjék meg arról hogy a szerszám kikapcsolt és a hálózatra nem csatlakoztatott állapotban van mielőtt a vizsgálatához vagy karbantartásához kezdene.
• Soha ne használjon gázolajt, benzint, higítót, alkoholt vagy hasonló anyagokat. Ezek elszineződést, alakvesztést vagy repedést okozhatnak.

Fig.22

A szerszámot és szellőzőnyílásait tisztán kell tartani. Rendszeresen tisztítsa meg a szerszám szellőzőnyílásait és akkor is ha kezdenek eltömödni.

A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartásához, a javításokat, a szénkefék ellenőrzését és cseréjét, bármilyen egyéb karbantartást vagy beszabályozást a Makita Autorizált Szervizközpontoknak kell végrehajtaniuk, mindig Makita pótalkatrászek használatával.

OPCIONÁLIS KIEGÉSZÍTŐK

⚠ VIGYÁZAT:

- Ezek a tartozékok vagy kellékek ajánlottak az Önnek ebben a kézikönyvben leírt Makita szerszámához. Bármely más tartozék vagy kellék használata személyes veszélyt vagy sérülést jelenthet. A tartozékot vagy kelléket használja csupán annak kifejezett rendeltetésére.

Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot.

- Porvédő toldalék

	100 mm-es (4") típus	115 mm-es (4-1/2") típus	125 mm-es (5") típus 150 mm-es (6") típus
1	Markolat 36
2	Tárcsavédő (csiszolókoronghoz)
3	Belső illesztöperem	Belső illesztöperemExtra illesztöperem *1	Belső illesztöperemExtra illesztöperem *1	Belső illesztöperemExtra illesztöperem *1
4	Süllyesztett középfuratú korong/Lapos korong
5	Rögzítőanya	RögzítőanyaEzynut rögzítőanya, *2	RögzítőanyaEzynut rögzítőanya, *2	RögzítőanyaEzynut rögzítőanya, *2
6	Műanyag talp	Műanyag talp Műanyag talp		-
7	Flexkorong	Flexkorong Flexkorong		-
8	Gumitalp, 76	Gumitalp, 100 Gumitalp, 115 Gumitalp, 125
9	Csiszolókorong
10	Csiszoló rögzítőanya
11	Drótkorong
12	Drótkefecsésze
13	Tárcsavédő (darabolótárcsához) *3
14	Daraboló köszörűtárcsa/gyémánttárcsa
-	Rögzítőanya kulcsa

Megjegyzés:

*1 Ne használja az extra illesztőperemet fékkel rendelkező sarokcsiszolón.
*2 Ne használja együtt az extra illesztőperemet és az Ezynut rögzítőanyát.
*3 Egyes európai országokban gyémánttárcsa használatakor az általános tárcsavédő alkalmazható a speciális tárcsavédő helyett, amely a tárcsa mindkét oldalát lefedi. Kövesse a hazájában érvényes előírásokat.

013977

MEGJEGYZÉS:

- A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítőként. Ezek országonként eltérőek lehetnek.
