OH-11B - Kúrenie Ravanson - Bezplatný návod na obsluhu

Typ výrobku	Olejový radiátor
Model	OH-11B
Značka	Ravanson
Napájanie	220-240 V ~ 50/60 Hz
Menovitý príkon	2500 W (max)
Vykurovacie telesá	Oceľové lamely naplnené olejom
Počet lamiel	11
Termostat	Nastaviteľný, s automatickou reguláciou teploty
Nastavenie výkonu	Dva spínače: I (min ~1000W), II (stredný ~1500W), I+II (max 2500W)
Ochrana proti prehriatiu	Zabudovaný termostat zabraňuje prehriatiu
Typ zástrčky	Uzemnená (3-kolíková)
Rukoväť	Prenosná rukoväť na vrchu
Kolieska	4 otočné kolieska
Uloženie kábla	Zabudované navíjanie kábla
Rozmery (približne)	650 x 400 x 250 mm (V x Š x H)
Hmotnosť (približne)	10.5 kg
Farba	Biela
Len na vnútorné použitie	Áno, nie na vonkajšie použitie alebo do kúpeľní
Bezpečnostné prvky	Ochrana proti prehriatiu, tepelná poistka, bezpečnostný spínač proti prevráteniu (neuvedené, predpokladá sa)
Určené použitie	Dobre izolované priestory alebo občasné použitie

Často kladené otázky - OH-11B Ravanson

Ako namontovať kolieska na Ravanson OH-11B?

Umiestnite ohrievač hore nohami na mäkký povrch. Priskrutkujte disk kolieska k ohrievaču pomocou dodaného drôtu a krídlových matíc. Na každé koliesko zatlačte, kým nezapadne. Potom ohrievač otočte späť. Nepoužívajte bez nasadených koliesok.

Môžem používať OH-11B v kúpeľni?

Nie. Ohrievač sa nesmie používať v blízkosti vane, sprchy alebo bazéna. Je určený len na vnútorné použitie v suchých priestoroch.

Prečo ohrievač pri prvom zapnutí zapácha?

Je normálne, že nové olejové radiátory pri prvom použití vydávajú mierny zápach. Prevádzkujte na maximálnom výkone dve hodiny v dobre vetranej miestnosti, aby sa spálili zvyšky.

Ako čistiť OH-11B?

Odpojte ohrievač a nechajte ho úplne vychladnúť. Utrite telo suchou alebo mierne vlhkou handričkou. Nepoužívajte čistiace prostriedky, abrazíva ani neponárajte do vody. Nikdy nedovoľte vniknutiu vlhkosti dovnútra.

Čo robiť, ak ohrievač prestane fungovať?

Odpojte ho a skontrolujte, či má zásuvka napätie. Ak je zásuvka v poriadku, nepokúšajte sa o opravu sami. Obráťte sa na autorizované servisné stredisko.

Môžem zakryť ohrievač oblečením, aby som ho vysušil?

Nie. Nikdy nezakrývajte ohrievač, pretože by mohlo dôjsť k prehriatiu a požiaru. Horľavé materiály udržiavajte aspoň 2 metre od ohrievača.

Má OH-11B bezpečnostný spínač proti prevráteniu?

Návod neuvádza spínač proti prevráteniu, ale je vybavený ochranou proti prehriatiu. Vždy prevádzkujte vo vzpriamenej polohe na rovnom povrchu.

Ako nastaviť požadovanú teplotu?

Otočte gombík termostatu na maximum, kým miestnosť nedosiahne požadovanú teplotu. Potom ho pomaly otáčajte späť, kým nezhasne červená kontrolka. Ohrievač bude automaticky udržiavať túto teplotu.

Aký je maximálny vykurovací výkon OH-11B?

Maximálny výkon je 2500 W, dosiahne sa zapnutím oboch spínačov výkonu (I a II).

Ako skladovať ohrievač, keď sa nepoužíva?

Nechajte ohrievač vychladnúť. Vyčistite ho, zviňte kábel a uskladnite na suchom, čistom mieste mimo dosahu detí. Ak je to možné, použite pôvodný obal.

NÁVOD NA OBSLUHU OH-11B Ravanson

SK Tento výrobok je určený iba do dobre izolovaných priestorov alebo na príležitostné použitie

UPOZORNENIE: Pre zamedzenie nebezpečia požiaru, zásahu elektrickým

prúdom alebo zranenia dodržiavajte nasledujúce pokyny:

1. Pred prvým spustením spotrebiča se dobre zoznámte s návodom na použitie.
2. Návod na obsluhu uchovávajte tak, aby ste ho mohli využiť v l'ubovoľnej chvíli, nakol’ko obsahuje dôležité informácie.
3. UPOZORNENIE: Pre zamedzenie prehriatiu nikdy ohrievač neprikrývajte.
4. Ohrievač nemôže byť umiestený priamo pod elektrickou zásuvkou.
5. Nepoužívajte ohrievač v bezprostrednej blízkosti vani, sprchy alebo bazénu.
6. Deti mladšie 3 rokov je treba udržiavať v bezpečné vzdialenosti, ledaže sú pod stálym dohl’adom.
7. Deti vo veku nad 3 roky a mladšie 8 rokov môžu iba vypnút/zapnút zariadenie, za podmienky, že toto bolo umiestnené a nainštalované v súladu so svojím určením v normálnej polohe, a to iba pod dohládom alebo v súladu s návodom na ovládanie zariadenia bezpečným spôsobom a s pochopením nebezpečenstiev spojených sa zariadením. Deti vo veku od 3 rokov a mladšie 8 rokov nesmú vyťahovať zástrčku zo zásuvky, nastavovať zariadenie, čistiť zariadenie alebo vykonávať jeho údržbu.
8. Toto zariadenie môžu užívať deti staršie 8 rokov a osoby s obmedzenými

fyzickými, zmyslovými alebo psychickými schopnostami, alebo osoby,
ktoré nemajú skúsenosti alebo znalosti zariadení, pokial'toto prebieha
pod dohl'adom, alebo v súladu s návodom na používanie zariadení,
bezpečným spôsobom, s tým že všetky ohrozenia spojené s používaním
zariadení boli pochopené. Deti si nesmú hrať so zariadením. Čistenie a
údržbu nemôžu deti vykonávať bez dozoru.

1. UPOZORNENIE: Niektoré časti tohto výrobku môžu byť veľmi horúce a spôsobit popáleniny. Je treba venovať zvláštnu pozornosť detom a citlivým osobám.
2. UPOZORNENIE: Spotrebič sa nesmie prikrývať. Prikrytie spotrebiča môže spôsobit jeho prehriatie alebo požiar.
3. UPOZORNENIE: Ohrievač sa nesmie ponechávať bez dozoru!
4. V prípade, že je nevratná poškodeniu napájacieho kábla, je treba sa obrátit s jeho výmenou na výrobcu alebo na odbornú dielňu, alebo kvalifikovanú osobu, aby sa spotrebitel' vyhol ohrozenia.
5. Pokial' sa spotrebič nepoužíva, je treba ho odpojit' zo zásuvky. Tak isto nenechávajte spotrebič zo zapínačom v zapnutej polohe a/alebo s termostatom nastaveným v polohe minimum, pokial' ho nepoužívate.
6. Používajte spotrebič v bezpečné vzdialenosti od horľavých látok ako sú napr.: záclony, papier, drevené alebo syntetické materiály, a pod.
7. Pokial' sa spotrebič nepoužíva, je treba ho odpojit zo zásuvky. Pri vytahovaniu zástrčky zo zásuvky netahajte za kábel spotrebiča.
8. Dbajte na to, aby sa blízko spotrebiča nezdržiavali deti ani domáce

zvieratá.

1. Nepoužívajte zariadenia v priestoroch, v ktorých by mohol mať kontakt s plynom alebo inými prchavými a horľavými látkami.
2. Na čistenie používajte suchú alebo ľahko zvlhčenú handru. Pri čisteniu musí byť spotrebič odpojený od prívodu elektrického prúdu.
3. Pred údržbou alebo opravou je treba spotrebič odpojit' od prívodu elektrického prúdu. Okrem toho je treba počkať kým spotrebič schladne.
4. Nepoužívajte spotrebič v priestoroch s veľkou prašnostou.
5. Ukladajte spotrebič na čistom a suchom mieste.
6. Dopravujte v pôvodnom obalu, chráňte proti prachu, vlhkosti a mechanickým poškodeniam.
7. Spotrebič je určený na používanie v miestnosti. Ne smie sa používať ani skladovať v miestach, kde by na neho mohli pôsobit’ atmosférické vplyvy.
8. Miesto, kde je spotrebič postavený, musí zaručovať jeho stabilitu. Prívodný kábel nesmie byť vedený okolo otvorov, z których prúdi horúci vzduch. Okrem toho kábel nesmie byť stlačený a nesmie viest’ blízko ostrých okrajov.
9. Je zakázané vkladať akékol’vek predmety do otvoru v korpusu zariadenia.
10. Napriek tomu, že sa bude zariadenie používať v súladu s jeho určením a že sa budú dodržiavať všetky bezpečnostné pokyny, nedá sa celkom vylúčit’ určité faktory zvyškového rizika.
11. Po nainštalovaní zariadenia je potrebné zabezpečit bezproblémový prístup k el. zásuvke, aby bolo možné zariadenie vždy rýchlo a bezpečne

vypnút.

1. POZNÁMKA! Radiátor nie je vybavený zariadením na kontrolovanie teploty v miestnosti. Nepoužívajte radiátor v malých miestnostiach, pokiaľ by v nich boli osoby, ktoré by nemohli tuto miestnosť samostatne opustiť, leda že je zaistený stály dozor.
2. Radiátor je naplnený presným množstvom špeciálneho oleja. Opravy vyžadujúce otvorenie olejovej nádrže môže vykonávať iba výrobca alebo zamestnanec jeho servisu, ktorý je užívatel' povinný kontaktovať v prípade úniku oleja.
3. V prípade likvidácie radiátora je treba dodržiavať predpisy týkajúce sa odstraňovania oleja.
4. POZNÁMKA! Pred zapnutím spotrebiča je treba sa uistiť, že v zásuvke je napätie odpovedajúce hodnote napätia uvedenej na štítku spotrebiča. Spotrebič musí byť zapojený do zásuvky s uzemňovacím kolíkom.

URČENIE

Spotrebič je určený na použitie v domácich a iných zrovnateľných prostrediach:

- v zákazníkom určených priestoroch hotelov, motelov a iných obytných priestoroch.

KONŠTRUKCIA

• Bezpečný a jednoducho sa používa
• Veľký 7, 9, 11-rebrovaný (závisí od modelu) vyhrievací povrch zaručuje rovnomerné emitovanie tepla
  • Automatický regulátor teploty umožňuje nastavit a udržiavať požadovanú teplotu v miestnosti
• Naplnený je špeciálnym olejom s vysokou tepelnou vodivostou
• Radiátor so samostatne nastavitelnými kolieskami ul'ahčuje jeho premiestňovanie.

POZOR!

Olejový radiátor je tepelný zdroj, kým sa používa, dodržujte bezpečnostné pokyny a normy, ktoré sa musia dôkladne dodržiavať.

1. Radiátor musí stát na rovnom podklade. Miesto postavenia radiátora sa musí vybrať uvážene, je potrebné zohl'adnit' to, že zariadenie má kolieska.
2. Zariadenie musí stát v bezpečnej vzdialenosti, tzn. minimálne 2 metre od iných predmetov, hlavne od l'ahkohor'avých látok.
3. Zariadenie sa nesmie prikrývať oblečením alebo inými textíliami.
4. Olejový radiátor sa nesmie používať na sušenie oblečenia.
5. Zariadenie musí stát v bezpečnej vzdialenosti od: iných horúcich povrchov, lahko horľavých látok (napr. závesy, tapety ap.), horľavých plynov, výbušnín ako aj od materiálov, ktoré sa môžu vplyvom tepla zdeformovať.
6. Radiátor sa nesmie používať počas kúpania alebo počas sprchovania.
7. Ak radiátor práve nepoužívate, vždy ho odpojte od el. napätia.
8. Ak sa radiátor používa, napájací kábel sa ho nesmie dotýkať, pretože môže dôjst k jeho poškodeniu.
9. Zariadenie je určené na používanie vo vnútri, nesmie sa používať vonku.
10. Zapnuté zariadenie nenechávajte bez náležitého dozoru.
11. Ak dôjde k úniku oleju, kontaktujte výrobcu alebo servis.
12. Zariadenie sa nesmie vyhodit' do komunálneho odpadu, ale musí sa spracovať podľa platných noriem a predpisov o spracovaní použitých olejov.
13. Počas prvého použitia radiátor zapnite na maximálny výkon na 2 hodiny a otvorte okno, aby ste vyvetrali zápach nového zariadenia

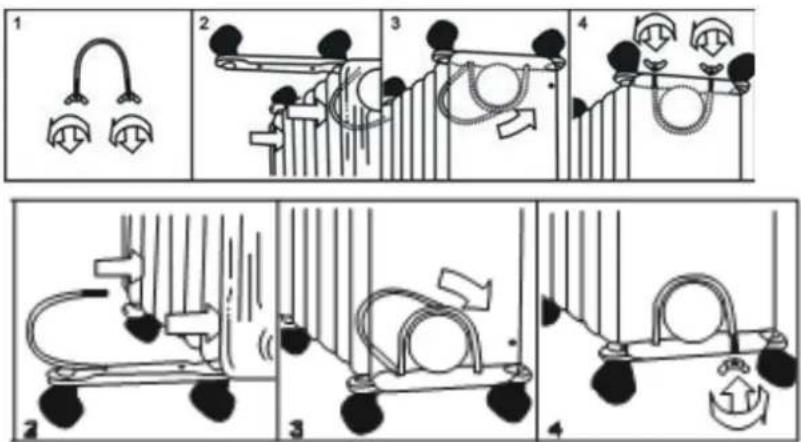

MONTÁŽ KOLIESOK

1. Radiátor obrátte dole hlavou a oprite ho na mäkkom povrchu, aby nedošlo k poškriabaniu povlaku korpusu radiátora.
2. K radiátoru pomocou slučky z drôtu a krídelkových matiek priskrutkujte tanier kolieska.
3. Samonastavitelné kolieska zatlačte do trňov kolies na tanieri, až kým „nezacvaknú“, tzn. dosiahnu správnu polohu.
4. Radiátor obrátte naspät do normálnej pracovnej polohy.

POZOR!

Nepoužívajte radiátor bez predchádzajúceho namontovania koliesok. Vždy používajte radiátor v zvislej polohe, postavený na namontovaných kolieskach.

POUŽÍVANIE

UPOZORNENIE!

Uistite sa, že zdroj napájania, ku ktorému má byť spotrebič pripojený, zodpovedá parametrom uvedeným na štítku.

1. Zariadenie musí byt postavené na rovnom a stabilnom podklade.
2. Napájací kábel je treba vložit do zásuvky.
3. Otočte gombíkom termostatu v smere pohybu hodinových ručičiek až na doraz.

4. Zapnite zariadenie v súladu s nasledujúcimi pokynmi. Po zapnutiu prepínačov úrovne výkonu sa rozsvietia kontrolky.

5. Minimálny zahrievací výkon – stlačte l'avý prepínač I

6. Stredný zahrievací výkon – stlačte pravý prepínač II

7. Maximálny zahrievací výkon – musí byť stlačené obidva prepínače I a II.

8. Pre zníženie maximálneho ohrievacieho výkonu, zapnite iba jeden z prostredných výkonov – minimálny alebo stredný.

9. Môžete nastavit intenzitu zahrievania pri zvolenom zahrievacom výkone, keď otočíte termostatom dolava (bez jeho vypínania) a doprava do polohy MAX.
10. Pre vypnutí zariadenia vypnite prepínače výkonu, otočte termostat do polohy „0“ – vypnuté a vytiahnite zástrčku zo zásuvky.

UDRŽIAVANIE ZADANEJ TEPLOTY

1. Pri zapnutiu zariadenia by mel byť gombík termostatu nastavený na maximálnu hladinu do chvíle získania požadovanej teploty
2. Po získaniu požadované teploty otáčajte pomaly gombíkom termostatu v protismere pohybu hodinových ručičiek, až zhasne červená kontrolka
3. Ponechajte termostat v tejto polohe.
4. Zariadenie sa bude samo zapínať, ked'teplota poklesne pod zadanou, a vypínať po jej dosiahnutiu.

OCHRANA PROTI PREHRIATIU

Toto zariadenie je vybavené termostatom, ktorý ho chráni proti prehriatiu.

POZNÁMKA!

Pred zahájením čistenia je treba zakaždým spotrebič odpojit od prívodu elektrickej energie. Treba počkať kým spotrebič schladne. Vonkajšie časti spotrebiča čistíme mäkkou navlhčenou handrou. Nikdy nepoužívame abrazivné látky ani rozpúšťadla. Nepolievajte spotrebič vodou a neponorte ho, ani žiadnou jeho časť do vody alebo iné tekutiny.

DOPRAVA A UCHOVÁVANIE

V prípade, že konvektor nebude používa dlhšiu dobu, treba chrániť je pred prachom, mechanickým poškodením a uložte na suchom a čistom mieste. Uchovávajte na detom nedostupnom mieste, chráňte proti prachu, vlhkosti a mechanickým poškodením. Dopravujte v pôvodnom obalu, chráňte proti prachu, vlhkosti a mechanickým poškodeniam. Pred skladovaním alebo dopravovaním vždy počkajte až zariadenie schladne.

PORUCHY

Pokial' zariadenie prestane fungovať, odpojte ho od zdroja elektrického prúdu. Skontrolujte, či je v zásuvke, do ktorej bolo zapojené, elektrický prúd. Pokial' zistíte, že k vypnutiu prúdu nedošlo, je zakázané pokúšať sa zariadenie samostatne opraviť. Kontaktujte autorizovaný servis výrobcu. Neprerábajte výrobok ani na ñom nevykonávajte žiadne zmeny.

TECHNICKÉ ÚDAJE

Model	Menovité napätie	Menovitý kmitočet	Menovitý príkon
OH-07 / OH-07B	220-240 V	50/60 Hz	1500 W
OH-09 / OH-09B	220-240 V	50/60 Hz	2000 W
OH-11 /OH-11B	220-240 V	50/60 Hz	2500 W
OH-13 /OH-13B	220-240 V	50/60 Hz	2500 W

POZOR!

Obrázky a popisy sa môžu líšiť od skutočnosti v závislosti na modelu výrobku.

Výrobca si vyhradzuje právo vykonávať technické zmeny!

Tento symbol informuje spotrebitel'ov, že označený spotrebič po uplynutí doby jeho používania nie je možné likvidovať vyhodením spoločne z bežným domácim odpadom. Spotrebitel' má povinnosť odovzdať spotrebič do vhodného zberného miesta pre elektrický a elektronický odpad. Do systému zberu takýchto odpadov sú zapojené obchody s elektrickým a elektronickým tovarom, miestné zberne takéhoto tovaru aj obecné úrady. Riadna likvidácia použitých elektrospotrebičov pomáha zamedziť prípadným škodlivým dopadom na ľudské zdravie a na životné prostredie, ktoré

by mohla spôsobit' prítomnosť škodlivých zložiek a nesprávne skladovanie a likvidácia tohto odpadu. V spotrebiči bol obmedzený výskyt látok, ktoré by mohli negatívne pôsobit' na životné prostredie, či už po dobu používania spotrebiča, alebo po tejto dobe.

Identifikačný (-é) kód (-y) modelu		OH-07/OH-07B; OH-09/OH-09B; OH-11/OH-11B; OH-13/OH-13B
Položka	Symbol	Hodnota	Jednotka		Položka	Jednotka
Tepelný výkon					Spôsob prívodu tepla, iba pre elektrické akumulačné lokálne ohrievače priestoru (vyberte jeden)
Menovitý tepelný výkon	P_nom	0,7001(OH-07;OH-07B)0,8274(OH-09;OH-09B)0,9003(OH-11;OH-11B)0,9543(OH-13;OH-13B)	kW		manuálne ovládanie množstva tepla so zabudovaným termostatom	-
Minimálny tepelný výkon (orientačne)	P_min	0	kW		manuálne ovládanie množstva tepla so spätnou väzbou izbovej a/alebo vonkajšej teploty	-
Maximálny priebežný tepelný výkon	P_max	0,7001(OH-07;OH-07B)0,8274(OH-09;OH-09B)0,9003(OH-11;OH-11B)0,9543(OH-13;OH-13B)	kW		elektronické ovládanie množstva tepla so spätnou väzbou izbovej a/alebo vonkajšej teploty	-
Vlastná spotreba elektrickej energie					tepelný výkon s pomocou ventilátora	-
Pri menovitom tepelnom výkone	el_max	0	kW		Druh ovládania tepelného výkonu/izbovej teploty (vyberte jeden)
Pri minimálnom tepelnom výkone	el_min	0	kW		jednoúrovňový tepelný výkon bez ovládania izbovej teploty	ne
V pohotovostnom režime	el_SB	0	kW		dve alebo viac manuálnych úrovní bez ovládania izbovej teploty	ne
					s ovládaním izbovej teploty mechanickým termostatom	áno
					s elektronickým ovládaním izbovej teploty	ne
					elektronické ovládanie izbovej teploty a denný časovač	ne
					elektronické ovládanie izbovej teploty a týždenný časovač	ne
					Ďalšie možnosti ovládania (možnosť viacnásobného výberu)
					ovládanie izbovej teploty s detekciou prítomnosti	ne
					ovládanie izbovej teploty s detekciou otvoreného okna	ne
					s možnosťou dialkového ovládania	ne
					s prispôsobivým ovládaním spustenia	ne
					s obmedzením času prevádzky	ne
					so snímačom čiernej žiarovky	ne
Kontaktné údaje	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska
