Izstrādājuma veids	Eļļas sildītājs
Modelis	OH-11B
Zīmols	Ravanson
Barošanas spriegums	220-240 V ~ 50/60 Hz
Nominālais jaudas patēriņš	2500 W (maks.)
Apkures elementi	Eļļas pildītas tērauda spuras
Spuru skaits	11
Termostats	Regulējams, ar automātisku temperatūras kontroli
Jaudas iestatījumi	Divi slēdži: I (min ~1000 W), II (vidēji ~1500 W), I+II (maks. 2500 W)
Pārkaršanas aizsardzība	Iebūvēts termostats novērš pārkaršanu
Kontaktdakšas tips	Zemēta (3 kontaktu)
Rokturis	Nēsāšanas rokturis augšpusē
Ritenīši	4 grozāmie ritenīši
Vada uzglabāšana	Iebūvēts vada aptinējs
Izmēri (aptuveni)	650 x 400 x 250 mm (A x P x D)
Svars (aptuveni)	10.5 kg
Krāsa	Balta
Tikai iekštelpu lietošanai	Jā, ne āra vai vannas istabām
Drošības funkcijas	Pārkaršanas aizsardzība, termiskais drošinātājs, apgāšanās slēdzis (nav precizēts, tiek pieņemts)
Paredzētais lietojums	Labi izolētas telpas vai periodiska lietošana

Bieži uzdotie jautājumi - OH-11B Ravanson

Kā salikt ritenīšus uz Ravanson OH-11B?

Novietojiet sildītāju otrādi uz mīkstas virsmas. Pieskrūvējiet ritenīšu disku pie sildītāja, izmantojot pievienoto stiepli un spārnuzgriežņus. Uzspiediet katru ritenīti uz tapām, līdz tas nofiksējas. Pēc tam apgrieziet sildītāju pareizajā stāvoklī. Nedarbiniet bez piestiprinātiem ritenīšiem.

Vai es varu lietot OH-11B vannas istabā?

Nē. Sildītāju nedrīkst lietot vannas, dušas vai peldbaseina tuvumā. Tas ir paredzēts tikai iekštelpām sausās vietās.

Kāpēc sildītājs smaržo, kad to pirmo reizi ieslēdz?

Jauniem eļļas sildītājiem ir normāli izdalīt nelielu smaku pirmās lietošanas laikā. Darbiniet to maksimālā jaudā divas stundas labi vēdināmā telpā, lai sadedzinātu atlikumus.

Kā tīrīt OH-11B?

Atvienojiet sildītāju un ļaujiet tam pilnībā atdzist. Noslaukiet korpusu ar sausu vai nedaudz mitru drānu. Neizmantojiet mazgāšanas līdzekļus, abrazīvus materiālus vai neiegremdējiet ūdenī. Nekad neļaujiet mitrumam iekļūt iekšā.

Ko darīt, ja sildītājs pārstāj darboties?

Atvienojiet to un pārbaudiet, vai kontaktligzdā ir strāva. Ja kontaktligzda ir kārtībā, nemēģiniet to labot pats. Sazinieties ar pilnvarotu servisa centru, lai saņemtu palīdzību.

Vai es varu apsegt sildītāju ar drēbēm, lai tās izžāvētu?

Nē. Nekad neapsegt sildītāju, jo tas var izraisīt pārkaršanu un ugunsgrēku. Turiet viegli uzliesmojošus materiālus vismaz 2 metru attālumā.

Vai OH-11B ir apgāšanās slēdzis?

Instrukcijā nav norādīts apgāšanās slēdzis, bet tas ir aprīkots ar pārkaršanas aizsardzību. Vienmēr darbiniet vertikālā stāvoklī uz līdzenas virsmas.

Kā iestatīt vēlamo temperatūru?

Pagrieziet termostata pogu līdz maksimumam, līdz telpa sasniedz vēlamo temperatūru. Pēc tam lēnām pagrieziet atpakaļ, līdz sarkanā gaisma nodziest. Sildītājs automātiski uzturēs šo temperatūru.

Kāda ir maksimālā sildīšanas jauda OH-11B?

Maksimālā jauda ir 2500 W, ko sasniedz, ieslēdzot abus jaudas slēdžus (I un II).

Kā uzglabāt sildītāju, kad tas netiek lietots?

Ļaujiet sildītājam atdzist. Notīriet to, satiniet vadu un uzglabājiet sausā, tīrā vietā, bērniem nepieejamā vietā. Ja iespējams, izmantojiet oriģinālo iepakojumu.

LIETOŠANAS INSTRUKCIJA OH-11B Ravanson

LV Šis ražojums ir derīgs tikai izmantošanai telpās ar labu izolāciju vai neregulārai izmantošanai

MODEL:

OH-07/ OH-09/ OH-11/OH-13 OH-07B/OH-09B/OH-11B/OH-13B

Producent:

Ravanson®

Ravanson Ltd.

Pirms lietošanas nepieciešams izlasīt visus norādījumus un drošības brīdinājumus.

Turpmāk uzskaitīto drošības brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus savainojumus.

Saglabājiet visus brīdinājumus un drošības pasākumus, lai tos varētu izmantot nākotnē.

Vispārējie drošības norādījumi

Šo ierīci var lietot bērni vecāki par 8 gadiem un personas ar ierobežotām fiziskām, sensoriskām vai garīgām dotībām, vai bez pieredzes un zināšanām, ja tas notiek uzraudzībā vai drošā veidā saskaṇā ar lietošanas instrukciju un šīs personas apzinās ar ierīces lietošanu saistītu bīstamību. Bērni nedrīkst spēlēties ar ierīci. Bērni bez uzraudzības nevar tīrīt un konservēt ierīci.

Bērni nedrīkst spēlēties ar ierīci.

Bērni neapzinās briesmas, kas var rasties, lietojot elektroierīces.

Nepieciešams turēt ierīci un tās barošanas vadu tālu no bērniem.

Nelietojiet ierīci, ja ir bojāts barošanas vads.

Ja barošanas vads ir bojāts, lai izvairītos no bīstamības, to nepieciešams apmainīt ražotājam, pilnvarotam servisa centram vai līdzīgi kvalificētām personām.

Nelietojiet ierīci, ja tajā ir redzamas barošanas vada bojājuma pazīmes vai ierīce ir nokritusi uz grīdas.

lerīces novietošanas vietai jānodrošina tās stabilitāte. Savienojuma vads nedrīkst atrasties tuvu karstā gaisa izplūdei. Vadu nedrīkst arī saspiest vai novietot tuvu asām malām. Esiet uzmanīgi, lai barošanas vads nenonāktu saskarē ar asām malām vai karstām virsmām.

lerīces korpusa atverēs nedrīkst novietot nekādus priekšmetus

Izvelkot kontaktdakšinu no sienas kontaktligzdas, nekad nevilkt vadu, tikai kontaktdakšu.

Lai pasargātos no elektriskās strāvas trieciena, nelikt ierīci un barošanas vadu vai kontaktdakšu ūdenī vai citā šķidrumā.

lerīces kontaktdakšiņai jāatbilst kontaktligzdai. lerīci var savienot tikai ar iezemētu kontaktligzdu. Šī norādījuma neievērošana var izraisīt elektriskās strāvas triecienu.

Nekādā veidā nemainiet kontaktdakšinu.

Sildītāju nevar novietot tieši zem barošanas kontaktligzdas.

Nepakļaut ierīci lietus vai mitru apstākļu iedarbībai.

Nenovietot ierīci uz mīkstas nestabilas virsmas, pārliecinieties, ka ierīce ir novietota uz cietas virsmas.

Sildelementu apvalks nodrošina tiešu aizsardzību no pieklūšanas tiem, un tam jābūt uzstādītam, kad radiators tiek izmantots.

Sildelementu apvalks nedod pilnīgu aizsardzību maziem bērniem un nespējīgiem cilvēkiem.

Neizmantojiet sildītāju vannas, dušas vai baseina tiešā tuvumā.

Brīdinājums: Darbības laikā dažas šīs ierīces daļas var būt ľoti karstas un izraisīt applaucēšanos. Pievērsiet īpašu uzmanību uz bērniem un jutīgiem cilvēkiem.

lerīci nevar apsegt. lerīces pārklāšana var izraisīt pārkaršanu vai ugunsgrēku.

Kad ierīci nelieto, izslēgt to no tīkla kontaktligzdas. Neatstājiet ierīci ar slēdzi izslēgtā stāvoklī un/vai termostatu uzstādītu uz minimālo stāvokli, ja to nelieto.

Izmantot ierīci drošā attālumā no viegli uzliesmojošiem materiāliem, piemēram, aizkariem, gultām, papīra, aizkariem, koka vai sintētiskiem elementiem utt.

Gaisa ieplūdi un izplūdi nevar blokēt.

Vienmēr izslēdziet ierīci, kad nav lietota. Atvienojot kontaktdakšinu no tīkla kontaktligzdas, neizvilkt aiz savienotājvada.

Pārliecinieties, lai bērni vai mājdzīvnieki neatrastos ierīces tuvumā. Pieskaroties pie izplūdes restes var applaucēties.

Neizmantot ierīci telpās, kur tas var nonākt saskarē ar gāzi vai citām gaistošām un uzliesmojošām vielām.

Nelietot ierīci citiem nolūkiem nekā tā paredzēta.

Pirms tīrīšanas un konservācijas vienmēr atvienojiet iekārtu no barošanas avota – Pagaidīt līdz atdziest

lerīces tīrīšanai izmantot mīkstu, mitru (ne slapju) drānu un maigu mazgāšanas līdzekli. Neizmantot šķīdinātājus, benzīnu vai citus līdzekļus, kuri varētu sabojāt ierīci.

lerici transportēt oriğinālajā iepakojumā, aizsargājot to pret mehāniskiem bojājumiem, putekliem un mitrumu.

lerīci glabāt bērniem nepieejamā vietā, oriğinālajā iepakojumā, aizsargājot pret mehāniskiem bojājumiem, putekļiem un mitrumu.

Uzmanību! Radiators nav aprīkots ar telpas temperatūras kontrolēšanas ierīci. Radiatoru nelietot mazās telpās, kurās atrodas personas, kuras nav spējīgas patstāvīgi atstāt šo telpu, ja nu vienīgi atrodas pastāvīgā uzraudzībā.

Radiators ir uzpildīts ar precīzu eļļas daudzumu. Remontu, kur nepieciešams atvērt eļļas tvertni var veikt tikai ražotājs vai tā pilnvarots serviss, ar kuru lietotājam nepieciešams kontaktēties eļļas izplūdes gadījumā.

Radiatora utilizācijas gadījumā nepieciešams ievērot eļļas likvidēšanas noteikumus.

lerīces remontu nepieciešams veikt tikai kvalificētai personal izmantojot originālas rezerves daļas.

Uzmanību! Pārliecināties, ka barošanas avots, pie kura tiks pievienota ierīce, atbilst parametriem uzrādītiem uz ierīces plāksnītes. Ierīce ir izgatavota pirmajā aizsardzības klasē. Tas nozīme, ka to nepieciešams pievienot kontaktligzdā ar iezemējumu.

Brīdinājums: Lai nepieļautu pārkarsēšanu radiatoru neapsegt.

Strādājošu ierīci neatstāt bez uzraudzības.

Pēc lietošanas vienmēr izvilkt kontaktdakšinu no kontaktligzdas, arī jebkādas nepareizas darbības gadījumā.

lerīce emitē augstu temperatūru.

Ierīce nav paredzēta darbībai ar ārējo laika slēdzi vai atsevišku tālvadības sistēmas regulāciju.

letiecams ierīci pievienot elektriskā tīklā aprīkotā ar atlikušās strāvas slēdzi (RCD) ar 30mA vai mazāku ieslēgšanas strāvu.

Lietošanas laikā pieejamās virsmas var klūt karstas.

Neskatoties uz to, ka ierīce tiks izmantota paredzētajam mērķim un saskaņā ar visām drošības instrukcijām, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus.

Pielietojums

Šī ierīce ir paredzēta mājsaimniecības un līdzīgu pielietojumu lietošanai, tādu kā:

• veikalu, biroju un citas darba vides virtuvēs
• mājsaimniecībās
• viesnīcu, moteļu un citu dzīvojamā tipa klientiem
• naktsmītnēs, bāros un līdzīgās vidēs

Lietošana

Pirms lietošanas nepieciešams pārbaudīt vai barošanas tīkla parametri atbilst parametriem uzrādītiem uz ierīces plāksnītes.

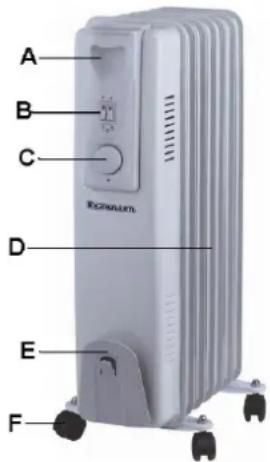

Uzbüve

A. Plastmasas rokturis
B. Barošanas iesl./ izsl./ Jaudas slēdzis
C. Termostats
D. Ribas
E. Barošanas vads un vada glabāšanas ligzda
F. Pašregulējošies riteni

Produkta raksturojums

• Drošs un vienkāršs lietošanā
- Liela 7, 9, 11 – sekcijas (atkarībā no modela) sildvirsma nodrošina vienmērīgu siltuma starošanu
- Aprikots ar automātisko temperatūras regulēšanu telpas vēlamās temperatūras uzstūrēšanai.
- Izmantota atbilstoša ella ar lielu siltuma vadību
- Radiators pārvietošanas atvieglošanai ir apgādāts ar pašregulējošies riteniem.

Uzmanību!

Ellas radiators ir situma avots, kamēr tiek lietots saskaņā ar drošības principiem, kurus nepieciešams ievērot ar vislielāko uzmanību.

1. Radiatoru nepieciešams novietot vertikālā stāvoklī uz plakanas, stabilas virsmas. Novietošanas vietu nepieciešams izvēlēties pārdomāti, saskaņa ar drošības norādījumiem, it īpaši ṁnmt vērā, ka ierīce ir aprīkota ar riteniem.
2. Ierīci nepieciešams novietot 2 metru attālumā no citiem priekšmetiem, it īpaši viegli uzliesmojošiem objektiem.
3. lerīci nedrīkst pārklāt ar drēbēm, audumiem vai citiem priekšmetiem.
4. Ellas radiatoru nedrīkst izmantot drēbju žāvēšanai.
5. lerici novietot tālu no citām karstām virsmām, no viegli uzliesmojošiem materiāliem (aizkariem, apšuvumiem u.c.), no viegli uzliesmojošām gāzēm, sprāgstošam vielā kā arī materiāliem, kuri var deformēties.
6. Radiatoru nelietot vannas istabā laikā, kad mazgājamiem vannā vai zem dušas.
7. Ja ierīce nelieto, to nepieciešams atvienot no strāvas avota.
8. Barošanas vads nekad nedrīkst noklūt kontaktā ar radiatoru laikā ,kad ierīce strādā.
9. Ierīci nekad nelietot mājas ārpuse.
10. Neatstāt strādājošu radiatoru bez uzraudzības.
11. Ellas izplüdes gadijumā, kontaktēties ar ražotāju vai servisu.
12. Ierīces likvidēšanas gadījumā nepieciešams rīkoties saskaṇā ar normām, kuras regulē ellas izvešanu kā atkritumu.
13. Normāla parādība ir radiatora emitētā specifiskā smaka, kad tas tiek lietots pirmo reizi. Lietojot radiatoru pirmo reizi uzstādīt to uz maksimālo darbu 2h laikā un šajā laikā vienlaicīgi vedināt telpu.

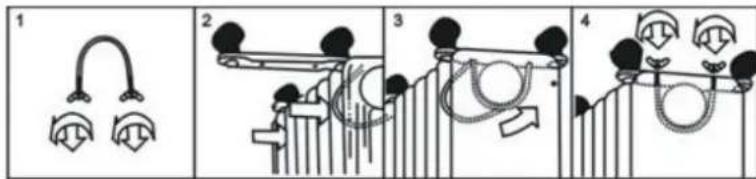

RITENU MONTĀŽA

1. Apgriezt radiatoru „ar kājām gaisā” un novietot uz mīkstas virsmas (paklāja, pārklāju), lai nesaskrāpētu radiatora korpusu.
2. Pie radiatora pieskrūvēt riteņu metāla atbalstu, izmantojot skavas un taurin uzgriežnus.
3. lespiest pašregulējošos ritenus metāla atbalsta ritenu buksēs, līdz to „klikška” momentam atbilstošā vietā.
4. Apgriezt radiatoru atpakal uz pareizo vertikālo stāvokli.

Ierici nelietot bez atbilstoši uzstādītiem riteniem. Radiatoru vienmēr nepieciešams lietot vertikālā stāvoklī, novietotu uz uzstādītiem riteniem.

Apkalpošana

Uzmanību! Pārliecinieties ka strāvas avots, kuram ierīce tiks pievienota, atbilst parametriem, kas norādīt datu plāksnītē.

1. Ierīci novietot uz līdzenas, stabilas virsmas, saskaṇā ar drošības norādījumiem.
2. Pievienot ierīci pie barošanas avota.
3. Pagriezt termostata regulatoru līdz jūtamai pretestībai pulksteņa rādītāja kustības virzienā.
4. lerīci ieslēgt saskaņā ar zemāk uzradītiem norādījumiem. Pēc jaudas līmeņa slēdžu ieslēgšanas iedegsies kontrollampiņas.
5. Minimālā sildīšanas jauda – nospiest kreiso taustiņu I
6. Vidējā sildīšanas jauda – nospiest labo taustiņu II

7. Maksimālā sildīšanas jauda – abiem taustiniem I un ll jābūt ieslēgtiem.

8. Maksimālo sildīšanas jaudu var mainīt, izslēdzot vienu jaudām – minimālo vai vidējo.

9. Var regulēt sildīšanas intensitāti pie izvēlētās sildīšanas jaudas, pagriežot termostatu pa kreisi (to neizslēdzot) un pa labi līdz MAX stāvoklim.

10. lerīi izslēdz, izslēdzot jaudas slēdzi, pagriezt termostatu stāvoklī „0” – izslēgts un izņemt kontaktdakšinu no kontaktligzdas.

Vēlamās temperatūras uzturēšana

1. Ieslēdzot ierīci termostata regulatoram jāatrodas maksimālā stāvoklī līdz telpā tiks sasniegta vēlamā temperatūra.
2. Pēc vēlamās temperatūras sasniegšanas telpā termostata regulatoru lēnām pagriezt pulksteņa rādītāja kustības pretējā virzienā, līdz nodzisīs sarkanā lampiņa.
3. Termostatu atstāt šādā stāvoklī.
4. Ierīce pati ieslēgsies, kad temperatūra nokritīs zemāk par uzstādīto un izslēgsies pēc tās sasniegšanas.

Pārkarsēšanas aizsardzība

Šī ierīce ir apgādāta ar termostatu, kurš aizsargā pret pārkaršanu.

Piezīme!

Ja nav iespējams sasniegt vēlamo telpas temperatūru, jāizmanto vēl viena sildīšanas ierīce.

TĪRĪŠANA UN KONSERVĀCIJA

lerīcei nav nepieciešamas speciālas konservācijas darbības. Katru reizi pirms tīrīšanas sākuma nepieciešams atvienot barošanu un pagaidīt līdz ierīce atdziest. Ierīces korpusu tīrīt ar mīkstu, sausu un nedaudz samitrinātu mīkstu drānu. Nekad nelietot abrazīvus materiālus vai škīdinātājus.

Neiegremdēt ūdenī! Radiatoru nedrīkst apliet ar ūdeni. Radiatora sekciju spraugu tīrīšanai var izmantot putekļu sūcēju.

TRANSPORTS UN GLABĀŠANA

Ja radiatoru nav paredzëts izmantot ilgu laiku to nepieciešams aizsargāt no putekliem, mehāniskiem bojājumiem un glabāt sausā kā arī tīrā vietā. Glabāt bērniem nepieejamā vietā, sargājot no putekliem, mitruma un mehāniskiem bojājumiem. Pārvadāt

originālā iepakojumā, sargājot no putekliem, mitruma un mehāniskiem bojājumiem. Pirms glabāšanas vai transportēšanas vienmēr pagaidīt līdz ierīce atdziest.

Defekti

Ja ierīce pārtrauc darbu, atvienot to no strāvas avota. Pārbaudīt vai kontaktligzdā, kurā ir pievienota ir barošana. Ja nav strāvas padeves traucējumu, nemēģiniet to patstāvīgi labot. Nepieciešams kontaktēties ar ražotāja pilnvaroto servisa centru. Nedrīkst modificēt vai veikt jebkādas izmaiņas produkta konstrukcijā.

Tehniskie parametri

Modelis	Nominālais spriegums	Nominālā frekvence	Nominālās strāvas patēriņš
OH-07 /OH-07B	220-240 V	50/60 Hz	1500 W
OH-09 / OH-09B	220-240 V	50/60 Hz	2000 W
OH-11 /OH-11B	220-240 V	50/60 Hz	2500 W
OH-13 / OH-13B	220-240 V	50/60 Hz	2500 W

Uzmanību!

Attēli un apraksti var atšķirties no realitātes, atkarībā no produkta modela.

Ražotājs patur tiesības uz tehniskām izmainām!

Tāds apzīmējums informē, ka šī ierīce, pēc tās ekspluatācijas laika nevar būt novietota kopā ar citiem mājsaimniecības atkritumiem.

Lietotāja pienākums ir nodot ierīci izlietoto elektrisko un elektronisko iekārtu savākšanas punktā. Savākšanas komandas, tai skaitā vietējie savākšanas punkti, veikali un pašvaldību vienības, veido atbilstošu sistēmu šo iekārtu nodošanai. Pareiza izlietoto elektrisko un elektronisko iekārtu apstrāde palīdz izvairīties no kaitīgām sekām cilvēku veselībai un videi, ko ko rada bīstamu sastāvdaju klātbūtne un šādu iekārtu

nepareiza uzglabāšana un apstrāde.

Ierīcē ir ierobežotas dažas vielas, kuras varētu negatīvi iedarboties uz vidi lietojot šo produktu un pēc to lietošanas.

Modeja identifikators(-i)		OH-07/OH-07B; OH-09/OH-09B; OH-11/OH-11B; OH-13/OH-13B
Pozicija	Apzimējums	Vērtība	Vienība		Pozicija	Vienība
Siltuma jauda					Siltuma pievades tips, tikai elektriskajiem siltumakumulācijas lokālajiem telpu sildītājiem (izvēlēties vienu)
Nominālā siltuma jauda	P_nom	0,7001 (OH-07;OH-07B)0,8274 (OH-09;OH-09B)0,9003(OH-11;OH-11B)0,9543 (OH-13; OH-13B)	kW		manuāls siltumpadeves regulators ar integrētu termostatu	-
Minimālā siltuma jauda (indikatīvi)	P_min	0	kW		manuāls siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūr	-
Maksimālā nepārtrauktā siltuma jauda	P_max	0,7001 (OH-07;OH-07B)0,8274 (OH-09;OH-09B)0,9003(OH-11;OH-11B;0,9543 (OH-13; OH-13B)	kW		elektronisks siltumpadeves regulators ar informācijas pievadi par telpas un/vai ārtelpu temperatūru	-
Papildu elektroenerģijas patēriņš					siltuma jaudas regulēšana ar ventilatoru	-
Pie nominālās siltuma jaudas	el_max	0	kW		Siltuma jaudas/telpas temperatūras regulēšanas tips (izvēlēties vienu)
Pie minimālās siltuma jaudas	el_min	0	kW		vienpakāpes siltuma jauda bez telpas temperatūras regulēšanas	nē
Gaidstāves režīm	el_SB	0	kW		manuāla divpakāpju vai daudzpakāpju siltuma jauda bez telpas temperatūras regulēšanas	nē
					ar mehānisku termostatu un telpas temperatūras regulēšanu	jā
					ar elektronisku telpas temperatūras regulēšanu	nē
					ar elektronisku telpas temperatūras regulēšanu un diennakts taimeri	nē
					ar elektronisku telpas temperatūras regulēšanu un nedēļas taimeri	nē
					Citi vadības veidi (var izvēlēties vairākus)
					telpas temperatūras regulēšana ar klātbūtnes detektēšanu	nē
					telpas temperatūras regulēšana ar atvērta loga detektēšanu	nē
					ar tālvadības funkciju	nē
					ar adaptīvu palaišanas vadību	nē
					ar darbības laika ierobežojumu	nē
					ar siltuma starojuma sensoru melnas lodes formā	nē
Kontaktinformācija	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska
