DLV 685 - Kuchynský odsávač pár TEKA - Bezplatný návod na obsluhu

Typ výrobku	Kuchynský odsávač pár komínový
Značka	Teka
Model	DLV 685
Šírka	90 cm
Hĺbka	50 cm
Výška	60-100 cm (nastaviteľná)
Hmotnosť	15 kg
Napájanie	230 V, 50 Hz
Maximálny výkon	220 W
Osvetlenie	LED 2 x 3 W
Počet stupňov	3 + intenzívny
Úroveň hluku	55-65 dB (A)
Výkon (maximálny)	650 m³/h
Typ filtra	Hliníkový (kovový) + voliteľne uhlíkový
Ovládanie	Tlačidlové, posuvné
Energetická trieda	A
Spôsob montáže	Nástenný, podskriňový
Priemer vývodu	150 mm
Doplnkové funkcie	Protitukový filter, časový spínač, indikátor nasýtenia filtra
Čistenie filtra	Umývanie v umývačke riadu alebo ručne každé 2-3 mesiace
Výmena uhlíkového filtra	Každých 6-12 mesiacov (ak sa používa)
Záruka	2 roky
Krajina výroby	Španielsko

Často kladené otázky - DLV 685 TEKA

Ako správne namontovať odsávač pár DLV 685?

Odsávač pár sa montuje na stenu vo výške 65-75 cm nad varnou doskou. Postupujte podľa montážneho návodu s použitím priložených hmoždiniek a skrutiek. Uistite sa, že vývod vzduchu je pripojený ku komínovému potrubiu alebo smeruje von.

Ako často čistiť kovový filter?

Kovový filter sa má umývať každé 2-3 mesiace v umývačke riadu alebo ručne v teplej vode s čistiacim prostriedkom. Počkajte, kým vyschne, pred opätovným montážom. Pravidelné čistenie zabezpečuje výkon odsávača pár.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter (ak sa používa v režime recirkulácie) sa má vymieňať každých 6-12 mesiacov v závislosti od intenzity používania. Nepravidelná výmena spôsobuje pokles výkonu a nepríjemné pachy.

Čo robiť, keď odsávač pár nefunguje?

Skontrolujte, či je odsávač pár pripojený k elektrickej sieti. Uistite sa, že poistka alebo istič nie je vypnutý. Ak stále nefunguje, kontaktujte servis Teka.

Ako znížiť hluk odsávača pár?

Hluk môže byť spôsobený znečisteným filtrom. Vyčistite filter. Uistite sa, že odsávač pár je správne namontovaný a nie je uvoľnený. Používajte nižšie stupne rýchlosti, keď je to možné.

Je možné používať odsávač pár bez filtra?

Nie, neodporúča sa používať odsávač pár bez kovového filtra. Filter chráni motor pred tukom a nečistotami. V režime recirkulácie je potrebný aj uhlíkový filter.

Ako zapnúť intenzívny režim?

Intenzívny režim sa spustí podržaním tlačidla na zvýšenie otáčok alebo samostatným tlačidlom (v závislosti od modelu). Funguje približne 10 minút, potom sa vráti na predchádzajúci stupeň.

Odsávač pár neodvádza pachy – čo robiť?

Skontrolujte, či uhlíkový filter nie je nasýtený (ak sa používa). Vyčistite kovový filter. Uistite sa, že komínové potrubie nie je zablokované a že odsávač pár je správne pripojený k vetraniu.

Ako vymeniť LED žiarovku?

Vypnite napájanie odsávača pár. Demontujte kryt (zvyčajne odskrutkovaním). Odpojte starú LED žiarovku a vložte novú (rovnaký model). Namontujte kryt a zapnite napájanie.

Kde nájsť návod na obsluhu vo formáte PDF?

Návod si môžete bezplatne stiahnuť zo stránky notice-facile.com alebo zo stránky výrobcu Teka. Do vyhľadávača zadajte model DLV 685.

NÁVOD NA OBSLUHU DLV 685 TEKA

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie.

POLSKI

Maximálna rychlost „H“ môže byt' nastavená iba ručne a automaticky sa zmení na druhý rýchlostný stupeň po 7 minútach.

Nasycení filtrů "F"

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Návod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

Bezpečnost' detí a zranitel'ných osôb,

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo psychickými schopnost'ami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať len vtedy, ak sú pod dozorom dospelej osoby alebo osoby, ktorá je zodpovedná za ich bezpečnost'.
• Nedovol'te, aby sa deti hrali so spotrebičom.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Ak je digestor používaný súčasne so spotrebičom spal'ujúcim plyn alebo iné palivá, musí byt' zaistené dostatočné vetranie miestnosti. (Nevzt'ahuje sa na zariadenia, ktoré iba nasáva vzduch spät' do miestnosti).
• Pod odsávačom neflambujte jedlá.
• UPOZORNENIE: Prístupné časti sa môžu zahriat', ak je používaný s kuchynským vybavením.

Inštalácia

• Pokyny na inštaláciu sú uvedené na obrázkoch na začiatku tohto návodu na použitie.
• Najprv odstráňte ochrannú fóliu zo zadnej časti spotrebiča a po inštalácii fóliu odstráňte úplne.
• Zapínanie a vypínanie prístroja zabezpečte inštaláciou viacpólového vypínača so vzdialenost'ou kontaktov minimálne 3 mm. Vhodné separačné zariadenia zahřnajú napr. výrezov, RCD a stykačov. Toto zariadenie musí spíňat' platné predpisy.

- Ak sa elektrické pripojenie uskutočňuje cez zástrčku a toto zostane prístupné po inštalácii, potom nie je potrebné poskytnút’ uvedené oddel’ovacie zariadenie.

- Odsávané pary nesmie byt' vypúšťané do komína, ktorý je používaný pre odsávanie splodín a dymu zo zariadení spal’ujúcich plyn alebo iné palivá (nevzt’ahuje sa na zariadenia, ktoré iba nasáva vzduch spät’ do miestnosti).

- Spodná časť kuchynského odsávača musí byť pripevnená najmenej 50 cm nad rovinou elektrického variča a 65 cm nad rovinou plynového či kombinovaného variča. (Ak výrobca uvádza väčšiu vzdialenost' od plynových horákov, dodržte ju.).

- Pred inštaláciou odsávača konzultovat' miestne predpisy a nariadenia do platnosti vo vzt'ahu k vypúšt'aniu vzduchu a výparov.

- Ak odsávač pracuje súčasne s inými neelektrickými spotrebičmi alebo zariadeniami, odsávanie vzduchu (podtlakové) nesmie byť vyššie ako 4 Pa (4x10 ^-5 bar).

- Skôr, ako zapojíte odsávač do siete, skontrolujte, či napätie a frekvencia zodpovedajú údajom uvedeným na výrobnom štítku, ktorý je umiestnený vo vnútri odsávača.

- Aby odsávač pracoval optimálne, vonkajší vývod výparov nesmie byt' dlhší ako ŠTYRI METRE a nesmie mať viac ako dva uhly 90°.

- Ak nie je možné odvádzat' výpary von, kuchynské odsávače sa dajú vybavit' aktívnymi uhlíkovými filtrami, pomocou których sa výpary recyklujú a čistý vzduch sa vracia spät' do miestnosti.

Čistenie

- Existuje riziko požiaru, pokial' nedochádza k pravidelnému čisteniu v súlade s pokynmi

- Vyvarujte sa hromadenia tukov v ktorejkol'vek časti odsávača, najmä vo filtri, pretože by mohol vzniknút' požiar.

- Filter je nutné čistiť aspoň raz za mesiac, v závislosti od frekvencie používania odsávača. Uvedomte si, že tuk sa v odsávači usadzuje pri každom varení, bez ohľadu na to, či je odsávač zapnutý alebo nie.

- Pri čistení vnútorného priestoru odsávača odporúčame používať gumové rukavice a postupovať opatrne.

Opravy

- Spotrebič nezapínajte, ak je prívodná šnúra poškodená alebo na ovládacom paneli sú badatel'né znaky poškodenia.

- V prípade, že LED modul je chybný, musí byť vymenený výrobcom, jeho servisným zástupcom alebo obdobne kvalifikovaným pracovníkom, aby sa predišlo možnému nebezpečenstvu.

- Ak odsávač prestane fungovať alebo funguje neobvyklým spôsobom, prístroj odpojte od siete a porad'te sa s technickým servisom.

- V prípade akejkoľvek poruchy kontaktujte najbližší autorizovaný technický servis, ktorý používa výhradne originálne náhradné diely. Opravy či úpravy uskutočnené inde by mohli prístroj poškodit' alebo dokonca zničit' – zároveň tým riskujete vlastnú bezpečnosť. Výrobca nie je zodpovedný za škody, spôsobené nesprávnym zaobchádzaním so spotrebičom.

Návod na použitie

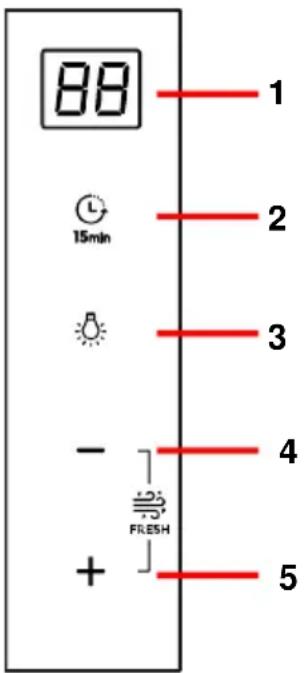

Funkcie odsávača sa ovládajú stlačením tlačidla podľa obr. 1.

Odsávač výparov zapnite niekol'ko minút pred začiatkom varenia, aby ste ešte pred

tvorbou výparov vytvorili podmienky na plynulé prúdenie vzduchu.

Po skončení varenia nechajte odsávač zapnutý ešte niekol'ko minút (asi 3-5), a to kvôli dokonalému odvedeniu mastnoty z vývodu vzduchu. Tím zabránite návratu pachov i dymu.

1- Displej
2- Časovač
3- Svetlo
4- Zníženie výkonu zvolenej funkcie
5- Zvýšenie výkonu zvolenej funkcie

Čistenie a údržba

Predtým, ako sa pustíte do čistenia či údržby odsávača, skontrolujte, či je odpojený od elektrickej siete.

Pri čistení aúdržbe postupujte podľa bezpečnostných pokynov.

Existuje riziko požiaru, pokial' čistenie nie je vykonané v súl'ade s pokynmi.

Program pre nastavenie intervalu odsávania

Maximálna rychlost „H“ môže byt' nastavená iba ručne a automaticky sa zmení na druhý rýchlostný stupeň po 7 minútach.

Nasýtenie filtrov "F"

• Ked' sa rozsvieti kontrolka "nasýtenia filtrov", je potrebné vyčistit' tukové filtre
• Po vyčistení filtrov stlačte súčasne tlačidlá „Časovač“ a „Svetlo“ najmenej na 3 sekundy, potom sa značka vypne.

Funkcia Fresh

• Funkcia Fresh znamená, že po dobu 10 minút je každú hodinu aktivovaný motor pri rýchlosti 1. Táto funkcia zostane aktívna 24 hodín alebo pokial' nebude vypnutá manuálne.
• Ak chcete túto funkciu aktivovat'/deaktivovat', stlačte súčasne tlačidlá „-“ a „+“.

Čistenie filtra

Ak chcete vytiahnut filter, treba najprv uvol'nit' body, v ktorých je prichytený. Na čistenie filtra využite umývačku riadu (pozri poznámky) alebo dajte filter odmočit do horúcej vody, čo potom zjednoduší odstránenie tuku. Použit môžete aj rôzne špeciálne spreje (ktoré chránia nekovové časti). Po vyčistení dajte filter oschnút'.

Zberač tuku odstráňte tak, ako je znázornené na obrázku 4 na konci tejto príručky. Vyčistite ho rovnako ako filtre.

Pri výmene filtrov postupujte opačným spôsobom ako pri ich demontáži. Uistite sa, že západka filtra je bezpečne pripevnená ku krytu, aby ste sa vyhli predčasnému vypadnutiu filtrov.

Poznámky: Čistenie v umývačke riadu so súčasným použitím agresívnych čistiacich prostriedkov môže spôsobit', že kovové časti stmavnú; stmavnutie však nemá vplyv na schopnosť filtra zachytávať plyny.

Pamätajte si: Filter je nutné čistiť aspoň raz za mesiac, v závislosti od frekvencie používania odsávača. Uvedomte si, že tuk sa v odsávači usadzuje pri každom varení, bez ohľadu na to, či je odsávač zapnutý alebo nie.

Čistenie skrinky odsávača

• Na čistenie nikdy nepoužívajte kovovú drôtenku ani iné hrubé prostriedky, ktoré by mohli poškodit povrch prístroja.
• Pri čistení nepoužívajte kovové nástroje, ako napr. nože, nožnice a pod.

Aktívny uhlíkový filter

Pri inštalácii filtra s aktivnym uhlím postupujte podľa pokynov dodaných s filtrom.

Zníženie rýchlosti extrahovania môže byt' v digestore pozorované s inštaláciou karbónových filtrov.

Technické údaje

Elektrické údaje:

Tento spotrebič bol navrhnutý, testovaný a vyrobený podľa:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;

EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.

- Elektromagnetická kompatibilita: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ked' niečo nefunguje

Skôr, ako by ste sa obrátili na odbornú opravovňu, skontrolujte nasledujúce možnosti:

Chyba	Možná príčina	Riešenie
Odsávač nefunguje.	Je odpojená prívodná šnúra.	Zapojte šnúru do siete.
	V elektrickej sieti nie je prúd.	Skontrolujte alebo obnovte dodávku prúdu.
Odsávač pracuje so zníženým výkonom alebo vibruje.	Vo filtri sa nahromadilo príliš veľa tuku.	Vyčistite alebo vymeňte filter.
	Zablokovaný vývod.	Odstráňte prekážku z vývodu.
	Neadekvátna vzduchové potrubia.	Obrát’te sa na inštaláciu a nasledujte inštrukcie tohto manuálu.
Nesvieti svetlo.	Chybná žiarovka.	Vymeňte žiarovku.ILCOS D Code: DSL-12-S-450

Ochrana životného prostredia

Úspora energie

Tento spotrebič je energeticky účinný, ale existuje niekoľko tipov, ako ušetrit’ ešte viac energie:

• Pri varení zabezpečte dostatočný prívod vzduchu, aby digestor pracoval efektívne a s nízkou prevádzkovou hlučnost'ou.
• Rýchlost' ventilátora nastavte podľa množstva výparov vznikajúcich pri varení. Intenzívny režim používajte len ked' je to potrebné. Čím nižšia je rýchlost' ventilátora, tým menej energie sa spotrebuje.
• Ak pri varení vzniká veľké množstvo výparov, vyberte včas vyššiu rýchlost ventilátora. Ak sa výpary z varenia rozšíria po celej kuchyni, digestor bude musieť byť v prevádzke dlhšie, pričom sa spotrebuje viac energie.
• Ak digestor už nepotrebujete, vypnite ho.
• Ak osvetlenie už nepotrebujete, vypnite ho.
• Filter čistite a (v prípade potreby) vymieňajte v pravidelných intervaloch, aby sa zvýšila účinnosť ventilačného systému a aby sa zabránilo vzniku požiaru.
• Hrnce zakryte pokrievkou, aby ste znížili množstvo výparov vznikajúcich pri varení a kondenzátu.

Likvidácia obalu

Zlikvidujte všetky obalové materiály vrátane kartónu, polystyrénu a plastových fólií v príslušných odpadkových nádobách. Týmto spôsobom zaistíte, že obalové materiály budú opätovne použité.

Odstránenie zariadenia:

1. Odpojte siet'ové napájanie.
2. Odstráňte kryt vzduchovodu nad odsávacím krytom (obr. 5.1 a 5.2).
3. Odpojte vzduchovod.
4. Zariadenie podopierajte a odskrutkujte skrutky, ktoré ho držia na stene.
5. Pri likvidácii odpadu postupujte podľa príslušných pokynov na ochranu životného prostredia.

Podl'a Európskej smernice 2012/19/EU o zaobchádzaní so starým elektrickým a elektronickým odpadom (WEEE), domáce elektrické spotrebiče nesmú byť likvidované spoločne so štandardným odpadom.

Staré spotrebiče musia byt' zhromažd'ované osobitne pre optimalizáciu obnovy materiálov a recykláciu a pre ochranu pred možným škodlivým dopadom na l'udské zdravie a životné prostredie. Symbol preškrtnutej nádoby na odpadky umiestnený na produktoch upozorňuje osoby na ich povinnosť osobitne likvidovat' takéto spotrebiče.

Užívatel' by mal kontaktovať miestnu správu alebo miesto predaja pre potrebné informácie o miestach likvidácie starých elektrických spotrebičov.

Pred likvidáciou vášho spotrebiča ho učiňte nepoužiteľným odpojením a odrezaním sietovej šnúry.
