DLV 685 - Páraelszívó TEKA - Ingyenes használati útmutató

Termék típusa	Kéményes konyhai páraelszívó
Márka	Teka
Modell	DLV 685
Szélesség	90 cm
Mélység	50 cm
Magasság	60-100 cm (állítható)
Súly	15 kg
Tápellátás	230 V, 50 Hz
Maximális teljesítmény	220 W
Világítás	LED 2 x 3 W
Sebességfokozatok száma	3 + intenzív
Zajszint	55-65 dB (A)
Teljesítmény (maximális)	650 m³/h
Szűrő típusa	Alumínium (fém) + opcionálisan szén
Vezérlés	Nyomógombos, csúszkás
Energiaosztály	A
Szerelés típusa	Fali, szekrény alá
Kivezető átmérő	150 mm
Kiegészítő funkciók	Zsírszűrő, időkapcsoló, szűrő telítettség jelző
Szűrő tisztítása	Mosogatógépben vagy kézzel 2-3 havonta
Szénszűrő cseréje	6-12 havonta (ha használják)
Garancia	2 év
Gyártási ország	Spanyolország

Gyakran ismételt kérdések - DLV 685 TEKA

Hogyan kell helyesen felszerelni a DLV 685 páraelszívót?

A páraelszívót a falra kell felszerelni a főzőlap felett 65-75 cm magasságban. Kövesse a szerelési utasításokat, használja a mellékelt tipliket és csavarokat. Győződjön meg róla, hogy a levegő kivezetése a kéménycsőhöz van csatlakoztatva, vagy kifelé irányul.

Milyen gyakran kell tisztítani a fémszűrőt?

A fémszűrőt 2-3 havonta kell mosni mosogatógépben vagy kézzel meleg vízben mosószerrel. Várja meg, amíg megszárad, mielőtt újra beszerelné. A rendszeres tisztítás biztosítja a páraelszívó hatékonyságát.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt (ha recirkulációs üzemmódban használják) 6-12 havonta kell cserélni, a használat intenzitásától függően. A csere elmulasztása teljesítménycsökkenést és kellemetlen szagokat okoz.

Mit tegyek, ha a páraelszívó nem működik?

Ellenőrizze, hogy a páraelszívó csatlakozik-e az áramforráshoz. Győződjön meg arról, hogy a biztosíték vagy a megszakító nincs kikapcsolva. Ha továbbra sem működik, lépjen kapcsolatba a Teka szervizzel.

Hogyan csökkenthető a páraelszívó zajszintje?

A zaj oka lehet a szennyezett szűrő. Tisztítsa meg a szűrőt. Győződjön meg arról, hogy a páraelszívó megfelelően van felszerelve, és nincs lazaság. Használjon alacsonyabb fokozatokat, amikor csak lehetséges.

Használható a páraelszívó szűrő nélkül?

Nem, nem ajánlott a páraelszívót fémszűrő nélkül használni. A szűrő védi a motort a zsírtól és szennyeződésektől. Recirkulációs üzemmódban szénszűrő is szükséges.

Hogyan kapcsoljam be az intenzív módot?

Az intenzív módot a sebességnövelő gomb lenyomva tartásával vagy egy külön gombbal (modelltől függően) lehet aktiválni. Körülbelül 10 percig működik, majd visszatér az előző fokozathoz.

A páraelszívó nem távolítja el a szagokat – mit tegyek?

Ellenőrizze, hogy a szénszűrő nem telítődött-e (ha használják). Tisztítsa meg a fémszűrőt. Győződjön meg arról, hogy a kéménycső nincs elzárva, és a páraelszívó megfelelően csatlakozik a szellőzéshez.

Hogyan cseréljem ki az LED izzót?

Kapcsolja ki a páraelszívó áramellátását. Szerelje le a búrát (általában lecsavarható). Csatlakoztassa le a régi LED izzót, és helyezze be az újat (azonos modell). Szerelje vissza a búrát, és kapcsolja be az áramellátást.

Hol találom a használati útmutatót PDF formátumban?

Az útmutató ingyenesen letölthető a notice-facile.com oldalról vagy a Teka gyártó weboldaláról. Írja be a DLV 685 modellt a keresőbe.

HASZNÁLATI ÚTMUTATÓ DLV 685 TEKA

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót.

БЪЛГАРСКИ

Biztonsági információk

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A nem megfelelő üzembe helyezés vagy használat által okozott károkért nem vállal felelősséget a gyártó. További tájékozódás érdekében tartsa elérhető helyen az útmutatót.

Gyermekek biztonsága és a kiszolgáltatott emberek

- A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek a biztonságukért felelős személy felügyelete mellett használhatják.

- Ne hagyja, hogy gyermekek játsszanak a készülékkel.

- Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.

Általános biztonsági

- Ott kell lennie a megfelelő szellőztetést a szobában, amikor a szagelszívó használjuk egyidejűleg a készülékek égő gáz vagy más tüzelőanyagok (nem alkalmazható a készülékekre, amelyek csak akkor mentesül a levegőt vissza a szoba).

- Soha ne flambírozzon a páraelszívó alatt.

- FIGYELEM: Akadálymentes alkatrészek hőt használ fel, amikor főző.

Telepítés

- A telepítési utasításokat a felhasználói kézikönyv elején található képeken találja.

- Először távolítsa el a védőfóliát a készülék hátuljáról, majd a telepítést követően távolítsa el teljesen a fóliát.

- Az elektromos bekötést úgy kell végrehajtani, hogy a készülék leválasztható legyen a hálózatról egy minden pólusánál minimum 3 mm-es érintkezőtávolságú eszközzel. Erre alkalmas leválasztó eszközök lehetnek például a megszakítók, az áramvédő kapcsolók és védőrelék.

- Ha az elektromos csatlakozás egy dugón keresztül történik, és ez a telepítés után is elérhető marad, akkor nem szükséges biztosítani az említett szétválasztó eszközt.

- A levegő nem szabad beengedni a kémény, hogy használják a fárasztó füst készülékek égő gáz vagy más tüzelőanyagok (nem alkalmazható a készülékekre, amelyek csak akkor mentesül a levegőt vissza a szoba).

- A páraelszívó alsó részének legalább 50 cm-re kell lennie elektromos főzőlapoktól és 65 cm távolságra gázfőzőlapoktól. Amennyiben a gázfőzőlaphoz tartozó használati útmutató ennél nagyobb távolságot ír elő, úgy azt kell betartani.

- A páraelszívó beszerelése előtt tanulmányozza az érvényben lévő helyi előírásokat.

- A páraelszívó csatlakoztatását egy védő vezetékkel ellátott aljzattal kell elvéhezni. Amennyiben a páraelszívó egy időben működik más, nem elektromos árammal üzemelő berendezéssel, a kimenő levegő nyomása nem haladhatja meg a 4 Pa-t (4x10 ^-5 bar).

- Mielött csatlakoztatná a páraelszívót a hálózatra, győződjön meg arról, hogy a feszültség és a frekvencia megegyezik a páraelszívó belső oldalán található típuscímke adataival.

- Az optimális teljesítmény biztosításához az elszívó cső hosszúsága nem haladhatja meg a NÉGY métert, és nem lehet benne kettőnél több 90°-os görbület.

- A szabadba történő elvezetés ajánlott, de az aktív szénszűrő használata lehetővé teszi a megtisztított levegő visszavezetését a konyhába az elszívó csövön keresztül. Ne hagyja magára a működő készüléket!

Tisztítás

- Van egy tüzveszély esetén a tisztítást nem végezték el megfelelően az utasításokat.

- Ügyeljen arra, hogy a páraelszívó semmilyen részére ne rakódjon le zsír, különösen a szűrőre ne, MERT EZ TÜZET OKOZHAT.

- A szűrőt legalább havonta egyszer tisztítsa meg a páraelszívó használatának gyakoriságától függően! Ügyeljen arra, hogy főzés közben a zsír lerakódik a páraelszívóra akkor is, ha a páraelszívó nincs bekapcsolva!

- A páraelszívó belső részének tisztításakor óvatosan járjon el és ajánlatos kesztyű használata.

Javítás

- Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek vagy más hasonlóan képzett személynek ki kell cserélnie, nehogy veszélyhelyzet álljon elő.

- Ne kapcsolja be a páraelszívót, ha a hálózati kábelen sérülések láthatók (kopás, vágás) vagy a kapcsolótábla körül az elhasználódás jelei láthatók.

- Ha a LED-modul nem működik, akkor ki kell cserélni a gyártó, a hivatalos márkaszerviz vagy hasonlóan képzett személy elkerülése érdekében veszélyt.

- Amennyiben a páraelszívó nem, vagy hibásan működik, válassza le a készüléket az elektromos hálózatról és értesítse a szakszervizt.

- Ha szerelésre van szükség, forduljon a legközelebbi engedélyezett műszaki szervizhez, és ragaszkodjon eredeti alkatrészek beszereléséhez! Más által végzett szerelések és módosítások a készülék meghibásodásához és hibás működéséhez vezethetnek és veszélyeztethetik a készülék biztonságos működését. A gyártó és a forgalmazó nem vállal semmilyen felelősséget a készülék nem rendeltetésszerű használata esetén.

Használati utasítások

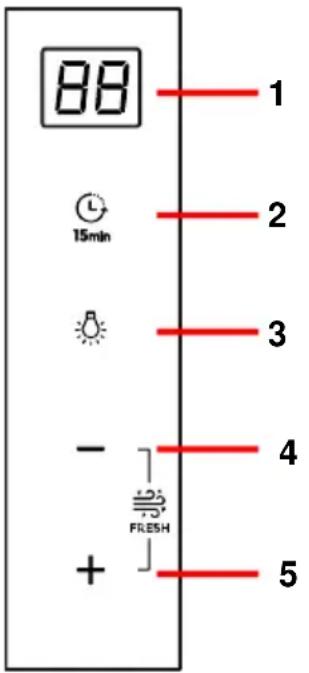

Az 1. ábrán látható gomb megnyomásával szabályozhatja a páraelszívó működését.

A jobb páraelszívó hatás érdekében kapcsolja be a készüléket 3-5 perccel a főzés megkezdése előtt, hogy a levegőáramlás folyamatos és stabil legyen a páraképződéskor!

A főzés befejezése után hagyja még néhány percig (3-5 perc) bekapcsolva a páraelszívót, hogy a készülék a zsírrészecskéket az elszívó vezetékből teljesen kívülre vezesse. Így elkerülheti a zsír, gőz és szagok visszaáramlását.

1- Kijelzö
2- Idömérö
3- Világítás
4- A választott funkció csökkentése
5- A választott funkció növelése

Tisztítás és karbantartás

Minden tisztítási és karbantartási művelet előtt válassza le a páraelszívót a hálózatról.

A tisztítási és karbantartási műveletek elvégzésekor tartsa be a biztonsági utasításokat.

Az elszívási időtartam beprogramozása

1) Kapcsolja be a páraelszívót „-” és a „+” gombokat és válassza ki a kívánt elszívási sebességet!
2) Nyomja meg az 'Idömérő' gombot!
3) Ez lehetővé teszi, hogy a motorháztető 15 percig működjön, majd kikapcsol.
4) A készülék jelzi ki a fennmaradó program időt.

A maximális elszívási sebességet 'H' csak manuálisan lehet beállítani, és 7 perc elteltével a készülék automatikusan átvált a második sebességi fokozatra.

A szűrők telitődése "F"

• Amikor a 'Szürő telítettségi' kijelző bekapcsol, tisztítsa meg a szürőt!
• A szűrők tisztítása után nyomja le egyszerre az „Időzítő” és a „Fény” gombokat legalább 3 másodpercig, így a jel ki fog kapcsolni.

Friss funkció

• A friss funkció abból áll, hogy a motort óránként tíz percre aktiválja az 1. sebességgel. Ez a funkció 24 órán keresztül aktív marad, vagy addig, ameddig manuálisan ki nem kapcsolják.
• A funkció be- és kikapcsolásához nyomja meg egyszerre a „-” és a „+” gombokat

Tüzveszély van, ha az elszámolási nem végzik megfelelően az utasításokat.

A szűrő tisztítása

A szűrők kivételéhez oldja ki a rögzítő elemeket! A tisztításhoz áztassa be a szűrőt

meleg vízbe, amíg a zsír leoldódik, majd mosogassa el folyó víz alatt! Speciális zsíroldó spray is használható a szűrő tisztításához. A szűrő mosogatógében is tisztítható (figyelje a megjegyzést). A szűrőt függőlegesen tegye a mosogatógépbe, hogy ne rakódhasson rá ételmaradék! A tisztítás után hagyja megszáradni a szűrőt, majd helyezze vissza a páraelszívóba!

Távolítsa el a zsírgyűjtőt, ahogyan ez a kézikönyv végén a 4. képen látható. Tisztítsa meg ugyanúgy, mint a szűrőket.

A szűrők cseréjéhez távolítsa el azokat beépítésükkel ellentétes módon és sorrendben. Győződjön meg róla, hogy a szűrő retesze biztonságosan rögzül - e a szűrőházhoz, ezzel is megelőzze a szűrők idő előtti meghibásodását.

Figyelem: A páraelszívó nem működik, amíg újra a fő szűrő.

Megjegyzés: A mosogatógépben agresszív tisztítószerrel történő tisztításkor a fém részek felülete megfeketedhet, ami semmilyen hatással nincs szűrő zsírelnyelő tulajdonságra.

Figyelem: A szűrőt legalább havonta egyszer tisztítsa meg a páraelszívó

Műszaki adatok

Elektromos jellemzók:

LÁSD A TÍPUSCÍMKÉT

A készüléket a következők szerint tervezték, tesztelték és gyártották:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC

Hiba esetén

Mielött egy esetleges hiba esetén hívná a műszaki szerviz szolgálatot, kérjük, végezze el a következő egyszerű ellenőrzéseket:

Hibajelenség	Lehetséges okok	Megoldás
A páraelszívó nem működik	A hálózati kábel nincs csatlakoztatva	Csatlakoztassa a hálózati kábelt!
	Az aljzat nem vezeti a feszültséget.	Cseréltesse ki / szereltesse meg szakemberrel alzatot!
A páraelszívó nem szív	A szűrő zsírral telítődött.	Tisztítsa meg vagy cserélje ki a szűrőt!

használatának gyakoriságától függően! Ügyeljen arra, hogy főzés közben a zsír lerakódik a páraelszívóra akkor is, ha a páraelszívó nincs bekapcsolva!

A szűrőtartó és a páraelszívó test tisztítása

A tisztításhoz egy meleg, körülbelül 40°C-os mosogatószeres vízbe mártott rongyot használjon! Különös alapossággal tisztítsa meg a nyílásokat és végül alaposan törölje szárazta a felületet egy szálmentes ronggyal!

Figyelem:

• Soha ne használjon fémes szivacsot, vagy agresszív szereket, mert ezek károsíthatják a felületet!.
• Ne karcolja meg a felületet kemény tárgyakkal, mint például kés, olló, stb!

Aktív szénszűrő

Az aktívszén-szűrő beszereléséhez kövesse a mellékelt utasításokat.

A szénszűrők beszerelését követően a kinyerési áramlási mennyiség csökkenését lehet megfigyelni a kámzsákban.

60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.

- EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Hibajelenség	Lehetséges okok	Megoldás
megfelelően, vagy rezeg	Eltömödött az elszívó cső.	Szüntesse meg az eltömödést!
	Nem megfelelő a levegő csatorna.	Értesítsen szakképzett szerelőt és kövesse a használati útmutató utasításait!
A lámpa nem világít	Törött lámpa	Kapcsolat az ügyfélszolgálatILCOS D Code: DSL-12-S-450

A csomagolás ártalmatlanítása

Energiatakarékosság

Ez a készülék energiatakarékos, de van néhány tipp a további energiamegtakarításhoz:

• Főzés közben gondoskodjon arról, hogy elegendő legyen a levegőellátás ahhoz, hogy az elszívóház hatékonyan működhessen, alacsony működési zaj mellett.
• Állítsa be a ventilátor sebességét a főzés során keletkező gőz mennyiségének megfelelően. Csak szükség esetén használjon intenzív módot. Minél alacsonyabb a ventilátor sebessége, annál kevesebb energiát fogyaszt.
• Ha a főzés nagy mennyiségű gözt termel, válassza időben a nagyobb ventilátor sebességet. Ha a főzőgőz már elterjedt a konyhában, akkor az elszívót hosszabb ideig kell működtetni, így több energiát fogyaszt.
• Kapcsolja ki az elszívót, ha már nincs rá szüksége.
• Kapcsolja ki a világítást, ha már nincs rá szüksége.
• A szellőzőrendszer hatékonyságának növelése és a tűzveszély elkerülése érdekében rendszeres időközönként tisztítsa meg és (ha szükséges) cserélje ki a szűrőt.
• Helyezzen fedőt a fazékra a főzési göz és a páralecsapódás csökkentése érdekében.

A csomagoláson a Zöld Pont jel nató

A csomagolóanyag minden részét, úgymint a kartont, a hungarocellt és a műanyag csomagolást a megfelelő tárolókban helyezzük el. Ezáltal biztosak lehetünk benne, hogy a csomagolóanyagok újra felhasználásra kerülnek.

A felszerelés eltávolítása:

1. Húzza ki a hálózati feszültséget.
2. Távolítsa el a légcsatorna fedelét a páraelszívó felett (5.1 és 5.2 ábra).
3. Válassza le a vezetéket.
4. A felszerelést támasztva távolítsa el a csavarokat, amelyek azt a falhoz támasztják alá.
5. A hulladékkezeléshez a megfelelő környezetvédelmi iránymutatások szerint járjon el.

A már nem használt készülékek matlanítása

kezeléséről szóló 2012/19/EU számú Európai direktíva értelmében az elektromos háztartási készülékeket nem szabad a normál háztartási hulladékkal együtt kezelni.

A kiöregedett készülékeket külön kell gyűjteni, ezzel optimalizálva az alkatrészek felújításának, illetve az újrafeldolgozásnak a lehetőségét, valamint megelőzve az emberi egészség és a környezet szempontjából esetlegesen jelentkező veszélyeket. Minden ilyen terméken el kell helyezni az áthúzott kukát ábrázoló jelölést, így figyelmeztetve az embereket arra, hogy az ilyen termékeket külön kell gyűjteni.

A vásárlók felvehetik a kapcsolatot a helyi hatóságokkal vagy gyűjtőhelyekkel és tájékoztatást kérhetnek arról, hol helyezhetik el kiöregedett háztartási gépeiket.

Mielőtt a készüléktől megválnánk, tegyük használhatatlanná úgy, hogy kihúzzuk és átvágjuk a tápkábelt.
