Тип продукт	Кухненски коминен аспиратор
Марка	Teka
Модел	DLV 685
Ширина	90 см
Дълбочина	50 см
Височина	60-100 см (регулируема)
Тегло	15 кг
Захранване	230 V, 50 Hz
Максимална мощност	220 W
Осветление	LED 2 x 3 W
Брой скорости	3 + интензивен
Ниво на шум	55-65 dB (A)
Производителност (максимална)	650 m³/h
Тип филтър	Алуминиев (металичен) + опционално въгленов
Управление	С бутони, с плъзгач
Енергиен клас	A
Тип монтаж	Стенен, под шкаф
Диаметър на изхода	150 мм
Допълнителни функции	Антимазнинен филтър, таймер, индикатор за насищане на филтъра
Почистване на филтъра	Измиване в съдомиялна или ръчно на всеки 2-3 месеца
Смяна на въгленовия филтър	На всеки 6-12 месеца (ако се използва)
Гаранция	2 години
Държава на производство	Испания

Често задавани въпроси - DLV 685 TEKA

Как правилно да монтирам аспиратор DLV 685?

Аспираторът трябва да се монтира на стената на височина 65-75 см над готварската плоча. Следвайте инструкциите за монтаж, като използвате предоставените дюбели и винтове. Уверете се, че изходът за въздух е свързан към коминния канал или е насочен навън.

Колко често да почиствам металния филтър?

Металният филтър трябва да се мие на всеки 2-3 месеца в съдомиялна или ръчно в топла вода с препарат. Изчакайте да изсъхне преди повторен монтаж. Редовното почистване осигурява ефективността на аспиратора.

Кога да сменя въгленовия филтър?

Въгленовият филтър (ако се използва в режим на рециркулация) трябва да се сменя на всеки 6-12 месеца, в зависимост от интензивността на употреба. Липсата на смяна води до намалена ефективност и неприятни миризми.

Какво да правя, ако аспираторът не работи?

Проверете дали аспираторът е включен към електрическата мрежа. Уверете се, че предпазителят или прекъсвачът не са изключени. Ако все още не работи, свържете се с сервиза на Teka.

Как да намаля шума на аспиратора?

Шумът може да се дължи на замърсен филтър. Почистете филтъра. Уверете се, че аспираторът е правилно монтиран и няма хлабини. Използвайте по-ниски скорости, когато е възможно.

Може ли да се използва аспиратор без филтър?

Не, не се препоръчва използването на аспиратор без метален филтър. Филтърът предпазва двигателя от мазнина и замърсявания. В режим на рециркулация е необходим и въгленов филтър.

Как да включа интензивен режим?

Интензивният режим се активира чрез задържане на бутона за увеличаване на скоростта или отделен бутон (в зависимост от модела). Работи около 10 минути, след което се връща към предишната скорост.

Аспираторът не отвежда миризми – какво да правя?

Проверете дали въгленовият филтър не е наситен (ако се използва). Почистете металния филтър. Уверете се, че коминният канал не е запушен и че аспираторът е правилно свързан към вентилацията.

Как да сменя LED крушката?

Изключете захранването на аспиратора. Демонтирайте плафона (обикновено се отвива). Откачете старата LED крушка и поставете нова (същия модел). Монтирайте плафона и включете захранването.

Къде да намеря ръководство за експлоатация в PDF формат?

Ръководството може да се изтегли безплатно от сайта notice-facile.com или от сайта на производителя Teka. Въведете модела DLV 685 в търсачката.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DLV 685 TEKA

Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда.

ROMÂNĂ

Информация за сигурност

Внимателно прочетете предоставените инструкции преди ин сталиране и употреба на уреда. Производителят не носи отго ворност за неправилно инсталиране и употреба, предизвикани от неправилно използване. Винаги запазвайте инструкциите с уреда за бъдещи справки.

безопасността на децата и уязвимите хора

• Този уред може да бъде използван от деца над 8-годишна възраст, както и лица с намалени физически, сетивни и умствени възможности или лица без опит и познания, само ако те са под наблюдение от възрастен или лице, което е отговорно за тяхната безопасност.
• Не позволявайте на децата да си играят с уреда.
• Почистването и поддръжката не трябва да се извършват от деца, ако не са под наблюдение.

Обща безопасност

• Изтегляният въздух не трябва да влиза във въздуховод, който се използва от други уреди за отвеждане на изпарения от газ или други горива.
• Не фламбирайте под абсорбатора.
• ВНИМАНИЕ: Достъпните части могат да се нагорещят, когато се използва с готварски уреди.

Инсталация

• Инструкциите за инсталиране са описани върху изображенията в началото на това ръководство за потребителя.
• Първо свалете защитното фолио от задната страна на уреда, а след монтажа го свалете напълно от целия уред.
• При директно свързване към елетрическата мрежа трябва да бъде използван еднополюсен прекъсвач с минаимално разстояние между клемите от 3 мм, който да бъде лесно достъпен. Подходящи устройства за разделяне включват, например, прекъсвания, RCD и контактори. Тази

инсталация трябва да отговаря на действащите разпоредби.

• Ако електрическото свързване се осъществява чрез щепсел и това остава достъпно след монтажа, тогава не е необходимо да се осигури споменатото отделящо устройство.
• Помещението трябва да има достатъчно добра вентилация, ако абсорбатора ще се използва едновременно с други уреди, които използват енергия, различна от електрическата.
• Долната част на абсорбатора трябва да е на височина най-малко 50 см от електрически котлони или на 65 см от газови. Ако в инструкциите за тяхната употреба се препоръчва по-голямо разстояние, то следва да бъде спазено.
• При инсталирането на абсорбатора следва да се съобразите с местните норми и стандарти и да спазите изискванията за вентилация.
• Когато абсорбатора работи едновременно с друг неелектрически уред за готвене, въздушното налягане, което се получава в отдушника, не трябва да превишава 4 Pa (4x10 ^-5 на бара).
• Преди да включите абсорбатора се уверете, че честотата и волтажът в електрическата мрежа съответстват на отбелязаните такива на стикера с техническите данни, намиращ се от вътрешната страна на абсорбатора.
• За да бъде абсорбирането оптимално, изходящият въздуховод не трябва да превишава 4 метра дължина и да не включва повече от 2 чупки с ъгъл 90°.
• Въпреки че е препоръчително извеждане на парите навън, може да се използват филтри с активен въглен, които връщат пречистения въздух в кухнята.

Почистване

- Съществува риск от пожар, ако почистването на абсорбатора не се осъществи в съответствие с инструкциите описани в това ръководство.

- Не допускайте да се натрупва мазнина, върху която и да е част на абсорбатора и особено във филтрите – ТОВА УВЕЛИЧАВА РИСКА ОТ ПОЖАР!

- Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

- Препоръчваме използването на ръкавици и повишено внимание при почистване на вътрешността на аспиратора.

Ремонти

- Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, негов сервизен представител или подобни квалифицирани лица, за да се избегне опасност.

- Не включвайте уреда ако захранващия кабел е повреден или забележите някаква нередност по контролния панел.

- Ако има повреда в LED осветлението, то тя трябва да бъде отстранена единствено от квалифициран специалист.

- Ако абсорбатора спре да работи или не функционира нормално, го изключете от електрическото захранване и се свържете с техническия сервис.

- Моля, свържете се с най-близкия сервис на квалифицирана техническа помощ за всякакви ремонти винаги с помощта на оригинални резервни части. Ремонт и модификации, извършени от други, могат да повредят екстрактор или да причинят това да се повреди и да предизвика рискове за безопасността.

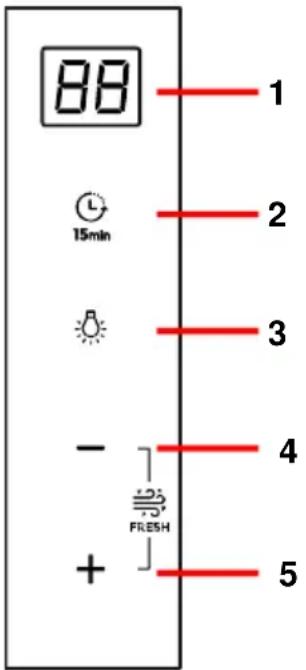

Когато натискате бутоните показани на фиг. 1, Вие контролирате

функционирането на абсорбатора.

За да имате по-добра абсорбация, Ви препоръчваме да включите уреда няколко минути (3-5 минути) преди да започне готвенето - така ще се постигне постабилен и постоянен въздушен поток за отстраняване на миризмите.

Също така, след приключване на готвенето оставете абсорбатора да

поработи още няколко минути, така че да отведе всички пари и миризми от помещението.

1- Дисплей
2- Таймер
3- Осветление
4- Намалявяне на времето
5- Увеличаване на времето

Програмиране периода на абсорбация

1) Включете абсорбатора с „-” и „+” и изберете желаната скорост.
2) Натиснете бутона "Таймер".
3) Това ще позволи на аспиратора да работи 15 минути и след това се изключва.
4) Оставащото програмирано време ще се показват върху дисплея.

Максималната скорост Н може да бъде настроена само ръчно. Ако изберете максимальна скорост на работа, тя автоматично ще се превключи на скорост 2 след период от време 7 минути.

Насищане на филтрите "F"

• Когато е включи символът „Насищане на филтрите“, филтрите трябва да бъдат почистени.
• След почистване на филтрите едновременно натиснете клавиши „Таймер“ и „Светлина“ за поне 3 секунди, след което знакът ще бъде изключен.

Функция „Fresh“

• Функцията Свежест се състои в активиране на двигателя със скорост 1 за десет минути всеки час. Тази функция ще остане активна 24 часа или докато не бъде изключена ръчно.
• За да активирате/ деактивирате тази функция, натиснете едновременно клавишите „-” и „+”

Почистване и поддръжка

Преди да започнете каквато и да е работа по почистване и поддръжка на абсорбатора го изключете от електрическата мрежа.

При почистването и поддържането спазвайте инструкциите за безопасност.

Съществува риск от пожар, ако почистването на уреда не е в съответствие с посочените инструкции.

Почистване на филтрите

За да извадите филтрите от местата им, ги освободете от закопчалките, които ги поддържат. Измийте филтрите в съдомиялна машина (вижте забележките) или ги оставете да постоян в гореща вода, така че да се улесни премахването на мазнините, а ако желаете, използвайте специален спрей (пазете неметалните им части). След почистването ги оставете да изсъхнат.

Отстранете колектора за мазнини, както е показано на изображение 4 в края на товар ръководство. Почистете го по същия начин като филтрите.

За да подмените филтрите, продължете по обратния път към тяхното отстраняване. Уверете се, че резето на филтъра е здраво закрепено към корпуса, за да предотвратите ненавременни капки от филтрите.

Забележка: Миенето в съдомиялна машина с „агресивен” (силен) почистващ препарат може да потъмни повърхността

Технически данни

Електрически характеристики:

УКАЗАНИ СА НА СТИКЕРА С ЕЛЕКТРИЧЕСКИ ПОКАЗАТЕЛИ

Този уред е проектиран, тестван и произведен в съответствие с:

на металните части на филтрите, без това да повлияе на способността им да улавят изпаренията.

Внимание: Филтрите трябва да се почистват най-малко веднъж месечно в зависимост от честотата на използването на абсорбатора. Помнете, че по време на готвене мазнините се натрупват в абсорбатора, независимо дали той е включен или не.

Почистване на корпуса на абсорбатора

За почистване се препоръчва използването на кърпа, напоена в гореща вода (около 40°C) със сапун, като обърнете специално внимание на ъглите. След това подсушете с суха кърпа

Забележка:

• Никога не използвайте кухненска тел или четки, както и абразивни препарати, които могат да наранят повърхностите на абсорбатора.
• Не използвайте остри метални предмети, като ножове, ножици и други.

Филтри с активен въглен

За да инсталирате филтъра с активен въглен, следвайте инструкциите, приложени към него.

При монтаж на въглеродни филтри може да се забележи намаляване на мощността на засмукване на абсорбатора.

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Производителност: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC

60704-3; ISO 3741; EN 50564/IEC 62301.

- EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ако нещо не работи

Преди да потърсите техническа помощ при възникнал проблем, моля проверете:

Проблем	Вероятна причина	Решение
Абсорбаторът не работи	Захранващият кабел не е свързан	Свържете кабела към електрическото захранване
	Няма ток в контакта	Проверете / ремонтирайте електрическата инсталация
Абсорбирането не е задоволително или има вибрации	Филтрите са запушени	Почистете или заменете филтрите
	Въздоховодът е запушен	Почистете въздуховода
	Въздуховодът е неподходящ	Свържете се със специалиста, монтирал уреда и спазвайте настоящите инструкции
Лампите не светят	Лампите са изгорели	Свържете се с обслужване на клиенти ILCOS D Code: DSL-12-S-450

Опазване на околната среда

Спестяване на енергия

Този уред е енергоефективен, но има някои съвети как да спестите още повече енергия:

• По време на готвенето се уверете, че има достатъчно количество въздух, за да може аспираторът да работи ефективно и с ниско ниво на шум при работа.
• Регулирайте скоростта на вентилатора спрямо количеството пара, получено по време на готвене. Използвайте интензивен режим само когато е необходимо. Колкото по-ниска е скоростта на вентилатора, толкова по-малко енергия се изразходва.

- Ако при готвене се получават големи количества пара, изберете по- високата скорост на вентилатора своевременно. Ако готварската пара вече се е разпространила из кухнята, аспираторът ще трябва да работи по-

дълго, като по този начин ще консумира повече енергия.

• Изключете аспиратора, ако вече не ви е нужен.
• Изключете осветлението, ако вече не ви е нужно.
• Почистете и (ако е необходимо) сменете филтъра на чести интервали, за да увеличите ефективността на вентилационната система и да предотвратите риска от пожар.
• Поставяйте капаци на тенджерите и тиганите, за да намалите парата и конденза.

Изхвърляне на опаковъчните

материали

Опаковъчните материали носят знака „Зелена точка”. Изхвърляйте всички опаковъчни материали, като картон, полиуретан и фолиа, в съответните контейнери. Така ще бъдете сигурни, че тези материали ще бъдат рециклирани.

Премахване на оборудването:

1. Изключете мрежовото захранване.
2. Свалете въздуховодния капак над аспиратора (фиг. 5.1 и 5.2).
3. Изключете въздуховода.
4. Поддържайки оборудването, отстранете винтовете, които го придържат към стената.
5. За изхвърляне на отпадъци действайте в съответствие с подходящите указания за опазване на околната среда.

Изхвърляне на уреди, излезли от реба

Съгласно Европейската директива 2012/19/EU касаеща управлението на отпадъците от електрически и електронни уреди, домакинските електроуреди не трябва да попадат в нормалния градски поток от твърди отпадъци.

Уредите излезли от употреба, трябва да бъдат събрани отделно, за да се оптимизира процесът за обработка и рециклиране на съставляващите ги материали, както и за да се предпазят от потенциални опасности човешкото здраве и околната среда. Символът със за чертан с кръст контейнер за боклуци трябва да бъде поставян на всички подобни уреди, за да напомня за задължението те да бъдат изхвърляни и съответно събирани отделно.

Потребителите трябва да се свържат с местните власти или пунктове за отпадъци, за да получат информация къде да оставят своите стари уреди.

Преди да изхвърлите Вашия стар уред направете го неизползваем като издърпате захранващия кабел, а след това го отрежете и изхвърлете.
