Tip produs	Hotă de bucătărie tubulară
Marcă	Teka
Model	DLV 685
Lățime	90 cm
Adâncime	50 cm
Înălțime	60-100 cm (reglabilă)
Greutate	15 kg
Alimentare	230 V, 50 Hz
Putere maximă	220 W
Iluminare	LED 2 x 3 W
Număr de viteze	3 + intensivă
Nivel de zgomot	55-65 dB (A)
Debit (maxim)	650 m³/h
Tip filtru	Din aluminiu (metalic) + opțional cu carbon
Comandă	Prin butoane, prin cursor
Clasă energetică	A
Tip montaj	Pe perete, sub dulap
Diametru ieșire	150 mm
Funcții suplimentare	Filtru antigrăsime, temporizator, indicator saturație filtru
Curățare filtru	Spălare în mașina de spălat vase sau manual la fiecare 2-3 luni
Înlocuire filtru cu carbon	La fiecare 6-12 luni (dacă este utilizat)
Garanție	2 ani
Țara de producție	Spania

Întrebări frecvente - DLV 685 TEKA

Cum se montează corect hota DLV 685?

Hota trebuie montată pe perete la o înălțime de 65-75 cm deasupra plitei. Urmați instrucțiunile de montaj, folosind diblurile și șuruburile incluse. Asigurați-vă că evacuarea aerului este conectată la un coș de fum sau direcționată în exterior.

Cât de des se curăță filtrul metalic?

Filtrul metalic trebuie spălat la fiecare 2-3 luni în mașina de spălat vase sau manual în apă caldă cu detergent. Așteptați să se usuce înainte de remontare. Curățarea regulată asigură eficiența hotei.

Când se înlocuiește filtrul cu carbon?

Filtrul cu carbon (dacă este utilizat în modul de recirculare) trebuie înlocuit la fiecare 6-12 luni, în funcție de intensitatea utilizării. Neînlocuirea duce la scăderea performanței și mirosuri neplăcute.

Ce fac dacă hota nu funcționează?

Verificați dacă hota este conectată la curent. Asigurați-vă că siguranța sau întrerupătorul automat nu este oprit. Dacă tot nu funcționează, contactați serviciul Teka.

Cum reduc zgomotul hotei?

Zgomotul poate fi cauzat de un filtru murdar. Curățați filtrul. Asigurați-vă că hota este montată corect și nu are jocuri. Folosiți viteze mai mici atunci când este posibil.

Se poate folosi hota fără filtru?

Nu, nu se recomandă utilizarea hotei fără filtru metalic. Filtrul protejează motorul de grăsimi și impurități. În modul de recirculare este necesar și filtrul cu carbon.

Cum se activează modul intensiv?

Modul intensiv se activează prin apăsarea lungă a butonului de creștere a vitezei sau un buton separat (în funcție de model). Funcționează aproximativ 10 minute, apoi revine la viteza anterioară.

Hota nu elimină mirosurile – ce fac?

Verificați dacă filtrul cu carbon nu este saturat (dacă este utilizat). Curățați filtrul metalic. Asigurați-vă că conducta de evacuare nu este blocată și că hota este conectată corect la ventilație.

Cum se înlocuiește becul LED?

Opriți alimentarea hotei. Demontați capacul (de obicei se deșurubează). Deconectați becul LED vechi și introduceți unul nou (model identic). Montați capacul și porniți alimentarea.

Unde găsesc manualul de utilizare în format PDF?

Manualul poate fi descărcat gratuit de pe site-ul notice-facile.com sau de pe site-ul producătorului Teka. Introduceți modelul DLV 685 în motorul de căutare.

MANUAL DE UTILIZARE DLV 685 TEKA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate.

Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă răniri și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranta copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență dacă sunt supravegheate de o persoană responsabilă pentru siguranța lor.
• Nu lăsați copiii să se joace cu aparatul.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

Sigurantă generală

• Camera (bucataria) ar trebui sa fie aerisită suficient atunci când hota este folosită în același timp cu aparatele pe gaz sau alți combustibili (nu se aplică pentru aparatele care evacuează aerul înapoi în cameră).
• Nu pregatiti preparate flambate sub hota.
• ATENTIE: Piese de accesibile se pot încălzi atunci când este folosit cu aparate de gătit.

Instalare

• Instructiunile de instalare sunt definite în imaginile de la începutul acestui manual de utilizare.
• Mai întâi, înlăturați folia protectoare de pe spatele dispozitivului și apoi, după instalare, înlăturați folia complet.

• Instalatia electrica trebuie montata astfel incat aceasta sa poata fi izolata de sursa de alimentare cu o distanta minim de 3 mm pentru toate contactele. Separarea corecta a aparatelor include de ex. intrerupatoare, RCD si contactori.

• Dacă conexiunea electrica este realizata printr-un stecher si acest lucru ramane accesibil dupa instalare, atunci nu este necesar sa aveti un dispozitiv de separare.

• Aerul nu trebuie evacuat într-un flux care este folosit pentru evacuarea fumurilor din aparatele pe gaz sau alți combustibili (nu este aplicabil pentru aparatele care doar evacuează aerul înapoi în încăpere).
• Partea de jos a hotei trebuie sa fie amplasata la cel putin 50cm deasupra plitei electrice si la 65cm deasupra plitelor pe gaz. Daca instructiunile pentru plitele pe gaz recomanda o distanta mai mare, acestea trebuie respectate.
• Înainte de a instala hota consulta regulile și reglementările locale în vigoare în ceea ce privește evacuarea aerului și a fumului.
• Atunci cand hota functioneaza in acelasi timp cu alte dispositive de gatit non electrice, presiunea de evacuare a aerului nu trebuie sa depaseasca 4 Pa (4x10 ^-5 bar).
• Inainte de a conecta hota la retea, verificati daca tensiunea si frecventa corespund celor indicate pe eticheta de caracteristici situata in interiorul dispozitivului.
• Pentru a obtine o functionare maxima, lungimea furtunului de evacuare un trebuie sa depaseasca 4 metri, sau sa includa mai mult de 2 unghiuri de 90^ (coturi).
• Desi se recomanda evacuarea aerului in afara, se pot folosi filtre de carbune active care permit gazului sa se intoarca in bucatarie prin conducta de evacuare.

Curătenie

- Există un risc de incendiu dacă curățarea nu este efectuată în conformitate cu instrucțiunile.

- Nu lasati grasimile sa se acumuleze in nicio parte a hotei, mai ales in filtru, deoarece EXISTA RISCUL PRODUCERII DE FLACARI.

- Filtrul trebuie curatat cel putin o data pe luna in functie de cat de des este intrebuintata hota. Trebuie retinut faptul ca

grasimile se acumuleaza in interiorul hotei in timpul prepararii alimentelor, fie ca aceasta este pornita sau oprita.

- Recomandam folosirea manusilor si o atentie sporita atunci cand se curata interiorul hotei.

Reparatii

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un service autorizat sau de persoane cu o calificare calificare similară pentru a se evita pericolul.
• Nu porniți hota dacă cablul de alimentare este uzat sau dacă sunt semne de deteriorare în jurul panoului de control.
• Dacă modulul cu LED nu funcționează, trebuie înlocuit de producător, agentul de service sau persoane similare calificate pentru a evita pericolul.
• Daca hota nu mai functioneaza sau exista anomalii in functionare, deconectati-o de la retea si contactati serviciul de asistenta tehnica.
• Contactati cel mai apropiat centru de Asistenta Tehnica calificata pentru orice reparatie folosind intotdeauna piese de schimb originale. Reparatiile si modificarile efectuate de alte persoane pot deteriora dispozitivul sau pot cauza o functionare defectuoasa, si va pot pune siguranta in primejdie.
  Producatorul nu poate fi tras la raspundere pentru utilizarea neadecvata a dispozitivului.

Instructiuni de utilizare

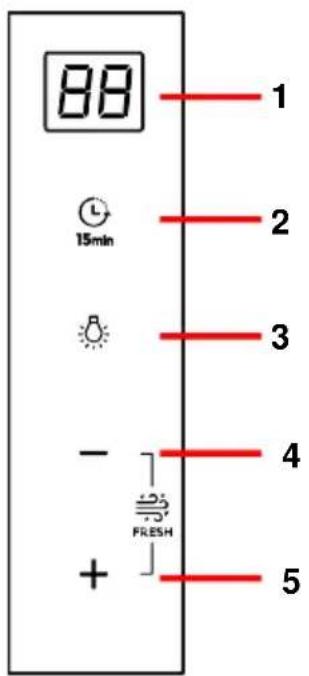

Apasand butonul indicat in imaginea 1, veti putea controla functiile hotei.

Pentru a obtine o extractie mai buna, este recomandata pornirea hotei cu cateva minute inainte de a incepe prepararea (3-5 minute) pentru ca aerul sa devina continuu si stabil atunci cand incepe extractia fumului.

De asemenea, mentineti hota pornita pentru cateva minute dupa terminarea prepararii pentru ca toate fumurile si mirosurile sa fie inlaturate.

1- Display
2- Temporizator
3- Lumină
4- Diminuare functie selectata
5- Crestere functie selectata

Programarea duratei de aspiratie

1) Porniti hota cu „-” și „+” și selectati viteza de aspiratie dorita.
2) Apasati „temporizator”.

Curatarea si intretinerea

Inainte de a efectua orice lucrare de curatare sau intretinere, verificati daca hota este deconectata de la retea.

Pentru a efectua operatiunile de curatare si intretinere urmati instructiunile de siguranta.

Exista risc de incendiu, daca operatiunea de curatare nu se realizeaza in conformitate cu instructiunile.

Curatarea filtrelor

Pentru a scoate filtrele din locasul lor, slabiti punctele de fixare. Curatati filtrul, fie in masina de spalat vase (vezi observatiile), fie lasati-l in apa calda pentru a inlesni

3) Acest lucru va permite capota să funcționeze timp de 15 minute și apoi se va opri.
4) Durata de programare ramasa sunt afisate.

Viteza maxima H poate fi selectata doar manual si va fi schimbata automat la nivelul de viteza 2 dupa 7 minute.

Saturarea filtrelor "F"

• Atunci când simbolul "Saturarea filtrelor" este aprins, filtrele trebuie curătate.
• După curățarea filtrelor, apăsați simultan butoanele „Temporizator” și „Lumină” timp de cel puțin 3 secunde, după care indicatorul se va stinge.

Funcția "Fresh"

• Functia de împrospătare constă din activarea motorului la viteza 1 timp de zece minute pe oră. Această funcție va rămâne activă timp de 24 h sau până când este oprită manual.
• Pentru a activa / dezactiva această funcție, apăsați simultan butoanele „-” și „+”.

indepartarea grasimilor sau, daca doriti, cu ajutorul substantelor speciale (protejand partile care nu sunt metalice). Dupa ce au fost curatate, lasati filtrele sa se usuce.

Scoateți colectorul de grăsime ca în imaginea 4 de la sfârșitul acestui manual. Curățați-I la fel ca și filtrele.

Pentru a înlocui filtrele, procedați invers decât la îndepărtarea lor. Asigurați-vă că sistemul de blocare al filtrului este atașat în siguranță de carcasă, pentru a preveni căderile nefericite ale filtrelor.

Observatii: curatarea cu detergenti agresivi in masina de spalat vase poate cauza innegrirea suprafetei partilor metalice, fara a afecta capacitatea filtrului de a retine gazul.

N.B. Filtrul trebuie curatat cel putin o data pe luna in functie de cat de des este intrebuintata hota. Trebuie retinut faptul ca grasimile se acumuleaza in interiorul hotei in timpul prepararii alimentelor, fie ca aceasta este pornita sau oprita.

Curatarea corpului hotei

Se recomanda folosirea apei calde (aprox. 40°C cu sapun. Se va utiliza o carpa inmuiata in aceasta solutie pentru curatarea hotei, acordand o atentie sporita gratarelor. Dupa curatare, uscati hota cu ajutorul unei carpe care nu lasa scame.

Observatii:

• Nu utilizati bureti de curatare metalici sau produse abrazive care pot deteriora suprafata.
• Nu utilizati obiecte de curatare cu suprafete metalice precum cutite, foarfeci etc.

Filtre de carbune active

Pentru a instala filtrul de carbon activ, urmati instrucțiunile furnizate odată cu acesta.

Se poate observa o reducere a debitului de extractie al hotei odată cu instalarea filtrelor de carbon.

Informatii Tehnice

Caracteristici electrice:

VEZI PLACUTA CU DATE TEHNICE

Acest aparat a fost proiectat, testat și fabricat în conformitate cu:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performanță: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301.
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Solutii pentru eventualele probleme

Inainte de a cere sfatul departamentului de asistenta tehnica, mai intai efectuati urmatoarele verificari:

Problema	Cauza posibila	Solutia
Hota nu functioneaza	Cablul nu este conectat	Conectati cablul de alimentare
	Nu exista curent la priza	Verificati/reparati circuitul electric
Hota nu extrage suficient sau vibreaza	Filtrul este saturat cu grasime	Curatati sau inlocuiti filtrul
	Evacuarea este blocata	Eliminati blocajele
	Circuit inadecvat al aerului	Contactati instalatorul si urmati instructiunile din acest ghid
Lampile nu se aprind	Lampile sunt arse	Contactați Serviciul ClientiILCOS D Code: DSL-12-S-450

Economisirea energiei

Acest aparat este eficient din punct de vedere energetic, dar există câteva sugestii privind modul în care puteți economisi și mai multă energie:

• În timp ce gătiți, asigurați-vă că există suficientă alimentare cu aer pentru a permite funcționarea eficientă a hotei și cu un nivel scăzut de zgomot de funcționare.
• Reglați viteza ventilatorului la cantitatea de abur produsă în timpul preparării. Utilizați modul intensiv numai când este necesar. Cu cât viteza ventilatorului este mai mică, cu atât consumul de energie este mai mic.
• Dacă prepararea alimentelor produce cantități mari de abur, selectați viteza mai mare a ventilatorului în timp util. Dacă aburul de gătit s-a răspândit deja în bucătărie, hota va trebui utilizată mai mult timp, consumând astfel mai multă energie.
• Opriti hota dacă nu mai aveți nevoie de ea.
• Stingeți lumina dacă nu mai aveți nevoie de ea.
• Curățați și (dacă este necesar) înlocuiti filtrul la intervale regulate pentru a crește eficiența sistemului de ventilație și pentru a preveni riscul de incendiu.
• Puneti capacul la oale pentru a reduce aburul de gătit și condensul.

Aruncarea ambalajului

Ambalajul acestui cuptor poarta marcajul "Punct Verde".

Aruncati toate materialele ambalajului ca de exemplu: carton, polistiren, plastic, in pubelele special destinate tipului de material. In acest fel va asigurati ca aceste materiale vor fi refolosite.

Demontarea echipamentului:

1. Deconectați alimentarea de la rețea.
2. Scoateți capacul conductei de deasupra hotei (Imaginile 5.1 e 5.2).
3. Deconectati conducta.
4. Susținând echipamentul, scoateți șuruburile care îl susțin pe perete.
5. Pentru eliminarea deșeurilor, procedați în conformitate cu instrucțiunile corespunzătoare privind protecția mediului.

Eliminarea echipamentelor învechite

Conform 2012/19/EU referitoare la deseurile de echipamente electrice si electronice

Simbolul pe produs sau pe ambalajul sau semnifica faptul ca acest produs, in cazul in care nu-l mai utilizati, nu trebuie tratat ca un gunoi menajer. El trebuie transferat la centrele de colectare pentru reciclarea echipamentului electric si electronic.

Asigurandu-va ca acest produs este reciclat in mod corect, ajutati la prevenirea unor eventuale consecinte negative asupra mediului si sanatatii umane, consecinte care ar putea avea loc in cazul nereciclarii acestui produs. Pentru detalii referitoare la reciclarea acestui produs, contactati autoritatile locale sau magazinul de unde I-ati cumparat.
