CS 715 MW - Sporák Mora - Bezplatný návod na obsluhu

Typ produktu	Voľne stojaci elektrický sporák
Model	Mora CS 715 MW
Rozmery (výška x šírka x hĺbka)	850 x 500 x 605 mm
Hmotnosť netto	cca 45 kg
Napájanie	230/400 V~, 50/60 Hz
Celkový výkon	8,0 kW
Energetická trieda	A
Keramická doska	4 varné zóny: ľavá predná 1,8 kW, ľavá zadná 1,2 kW, pravá predná 1,2 kW, pravá zadná 1,7 kW
Rúra – úžitkový objem	48 l
Rúra – rozsah teplôt	50–250 °C
Funkcie rúry	Horný a dolný ohrev, gril, termoobeh, rýchly ohrev, rozmrazovanie, AQUA Clean
Príslušenstvo	Rošt, pekáč, plech na pečenie, škrabka na keramickú dosku, sada skrutiek na nastavenie výšky
Ovládanie	Otočné gombíky, elektronický programátor s displejom
Bezpečnosť	Detská poistka (programátor), hlavný vypínač, obmedzovač teploty varných zón, indikátor zvyškového tepla
Čistenie	Keramická doska – škrabka a špeciálne prostriedky; rúra – funkcia AQUA Clean, jednoduché čistenie smaltu
Servis a náhradné diely	Dostupné prostredníctvom autorizovaných servisných miest MORA (zoznam v záručnom liste)
Záruka	2 roky (podľa záručného listu)

Často kladené otázky - CS 715 MW Mora

Ako správne pripojiť sporák Mora CS 715 MW do elektrickej siete?

Pripojenie môže vykonať len osoba s príslušným oprávnením. Treba použiť kábel H05RR-F5G-1,5 (trojfázové napájanie) alebo H05RR-F3G-4 (jednofázové). Povinne nainštalovať hlavný vypínač s rozstupom kontaktov min. 3 mm. Podrobná schéma je v návode. Po pripojení musí inštalatér potvrdiť v záručnom liste.

Čo robiť pri prvom spustení rúry?

Pred prvým použitím zohrejte prázdnu rúru v režime horný a dolný ohrev na teplotu 250°C asi 1 hodinu pri zatvorených dvierkach. Zabezpečte dobré vetranie – odstráni to pachy a konzervačné prostriedky.

Ako čistiť keramickú dosku?

Po každom použití, keď doska vychladne, čistite vlhkou handričkou a osušte. Väčšie nečistoty odstráňte škrabkou (v balení) a špeciálnym prostriedkom, napr. Vitro Clean. Nepoužívajte drôtenky ani abrazívne pasty. Škvrny od cukru odstráňte ihneď, aby ste predišli trvalému poškodeniu.

Ako používať funkciu AQUA Clean v rúre?

Funkcia AQUA Clean využíva spodný ohrev na vytvorenie pary, ktorá zmäkčuje nečistoty. Nalejte na dno rúry asi 0,5 l vody, nastavte gombík funkcie na Aqua Clean a teplotu asi 50°C na 30 minút. Potom utrite vnútro vlhkou handričkou.

Prečo sa varná zóna počas varenia vypína?

Je to normálne fungovanie obmedzovača teploty – chráni pred prehriatím. Príčinou môže byť príliš malá nádoba (priemer dna menší ako zóna) alebo varenie bez pokrievky. Používajte hrnce s plochým dnom a priemerom rovným alebo väčším ako zóna.

Ako vymeniť žiarovku v rúre?

Odpojte sporák od napájania. Demontujte ochranný kryt (odskrutkujte doľava), vykrúťte starú žiarovku a zaskrutkujte novú s parametrami: T 300°C, E14, 230 V~, 25 W. Namontujte kryt.

Je možné grilovať pri otvorených dvierkach?

Nie. Grilovanie sa musí vykonávať výlučne pri zatvorených dvierkach. V opačnom prípade hrozí riziko prehriatia prvkov a poškodenia zariadenia.

Ako nastaviť výšku sporáka?

Použite 4 nastavovacie skrutky, ktoré sú v balení. Nakloňte sporák, zaskrutkujte skrutky do otvorov priečneho pásu z oboch strán, vyrovnajte vodováhou a nastavte výšku otáčaním šesťhranným skrutkovačom.

Aká je maximálna záťaž roštu a plechu?

Rošt s pekáčom alebo plechom môže byť zaťažený maximálne 7 kg. Samotný plech na pečenie – max. 3 kg. Nepoužívajte na skladovanie potravín dlhšie ako 48 hodín.

Kde nahlásiť poruchu v záručnej dobe?

Reklamáciu nahláste v autorizovanom servisnom mieste MORA (zoznam v záručnom liste) alebo v firemnom servise MORA POLSKA (tel. [phone]). Nezabudnite na správne vyplnený záručný list. Neopravujte sami.

NÁVOD NA OBSLUHU CS 715 MW Mora

zakúpili ste si výrobok z nášho nového radu elektrických sporákov. Je naším prianím, aby Vám náš výrobok dobre slúžil. Doporučujeme Vám preštudovať si tento návod a výrobok obsluhovať podľa pokynov.

DÔLEŽITÉ INFORMÁCIE, POKYNY A DOPORUČENIA

• Skontrolujte, či údaje o menovitom napájacom napátí, súhlasia s napátím vo Vašej rozvodnej sieti.
• Sporák sa pripája na elektricků siet, vid schéma pripojenia. Inštaláciu, akékořek opravy, úpravy a zásahy do spotrebiča musia vykonat vždy iba firmy na túto činnosť odborne oprávnené (vid Záručný list).
• Vykonanie týchto prác musí byť potvrdené v záručnom liste sporáka.
• Do pevného rozvodu elektrickej energie pred spotrebičom je nutné umiestniť zariadenie pre odpojenie všetkých pólov spotrebiča od siete, ktoré má vzdialenosť kontaktov v rozpojenom stave min. 3 mm (dalej v texte označený ako hlavný vypínač).
• Sporák je určený iba pre tepelnů úpravu jedál. Sporák sa nesmie používať na vykurovanie miestností, pretože môže dôjsť k jeho preťaženiu a následnému poškodeniu. Na závady vzniknuté nesprávnym používaním sporáka sa nevzťahuje záruka.
• Je neprípustné dávať do blízkosti varných zón, vyhrievacích telies růry na pečenie a do odkladacieho priestoru sporáka žiadne horľavé látky.
• Ulistite sa, že šnúry na napojenie iných spotrebičov nemôžu príst do kontaktu s varnými platničkami, dvierkami rúry alebo inými horúcimi časťami sporáka.
• Ak sporák nie je v prevádzke, dbajte na to, aby boli všetky jeho spínače vypnuté.
• Doporučujeme Vám obrátiť sa raz za dva roky na servisnú firmu so žiadosťou o 7prekontrolovanie funkcie sporáka a vykonanie odbornej údržby. Predídete tým prípadným poruchám a predlžite životnosť sporáka.
• Pri čistení a opravách musí byť vypnutý hlavný vypinač privodu elektrickej energie.
• Pri zistení závady na elektrickej časti spotrebiča neopravujte túto sami, ale odstavte spotrebič mimo prevádzku a o opravu požiadajte oprávnenú servisnú firmu (vid záručný list).
• V prípade nedodržania závázných pokynov a doporučení uvedených v tomto návode nezodpovedá výrobca za škodu spôsobenú spotrebičom.
• Na čistenie nepouživajte parný čistič,

POZOR!

Ak sa objavia na povrchu sklokeramickej platne akéko/vek trhliny, ihned odpojte spotrebič od elektrickej siete a zavolajte odborný servis.

OVLÁDACÍ PANEL SPORÁKA

1. Ovládací gombík favej prednej varnej zóny
2. Ovládací gombík favej zadnej varnej zóny
3. Ovládací gombík pravej zadnej varnej zóny
4. Ovládací gombík pravej prednej varnej zóny
5. Ovladací gombi
6. Termostat rúry
7. Prepínač funkcii rúry
8. Signalizácia funkcie termostatu
9. Signalizácia zapnutého stavu spotrebiča
10. Digitalny časový spínač
11. Ovládacie tlačidla digitalneho časového spínača

POKYNY PRE PRVÉ POUŽITIE SPORÁKA

• Pred použitím je nutné zo sporáka odstránit všetok obalový materiál. Rôzne časti a komponenty obalu sů recyklovateľné. Nakladajte s nimi podľa platných predpisov a národných vyhlások.
• Pred použitim je nutné sporák (vrátane rúry) a prislušenstvo vyčistit.
• Po vysušení vyčistených povrchov zapnite hlavný vypínač a vykonajte činnosti podľa dalších pokynov.
• Upozorňujeme, že nie je dovolené čistit' a demontovať iné časti sporáka, než je uvedené v kapitole čistenie.

RÚRA NA PEČENIE

- Sporák môžu obsluhovať v súlade s týmto návodom len dospelé osoby. Je nepripustné, aby v miestnosti, kde je sporák inštalovaný, boli ponechané deti bez dozoru. Kombinovaný sporák je spotrebič, ktorého prevádzka vyžaduje neustály dozor.

Tisztelt vásárló.

• Plech na pečenie zasunutý priamo do bočných drážok môže byť zaťažený hmotnosťou max. 3 kg. Rošt s umiestneným pekáčom alebo plechom na pečenie môže byť zaťažený hmotnosťou max. 7 kg.
• Plechy na pečenie a pekáče nie sú určené pre dlhodobé skladovanie potravin (dlhšie ako 48 h.). Pre dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.

VARNÁ PLATŇA SKLOKERAMICKÁ S VARNÝMI ZÓNAMI

Varné zóny štandard sporáka majů šesťstupňovů reguláciu príkonu. Najváčší príkon majú na regulačnom stupni "6", najmenší na stupní "1". Elektrické varné zóny používame na varenie, smaženie a pod.. Na tieto účely doporučujeme používať výhradne nádoby s rovným dnom.

Prehriatu varnej zóny pod sklokeramickou platňou zabraňuje obmedzovač teploty. Kontrolka ukazovateľa zostatkového tepla, umiestnená v prednej časti sklokeramickej platne signalizuje zvýšenú teplotu povrchu varnej zóny, i keď je vyhrievacie teleso už vypnuté. Horúca varná zóna môže byf energetikcy využitá. Kontrolka zhasne po takom ochlađení varného lista, keď už nehrozi nebezpeČenstvo popálénia. Varné zóny Hi-light a dvojitá varmá zóna majú reguláciu prikonu plynulú pomocou energoregulátora.

DVOJKRUHOVÁ VARNÁ ZÓNA

Stredná časť varnej zóny 120 mm je ovládaná otočením gombíka energoregulátora vpravo. Plynule sa dá regulovat' prikon od 0 do 700 W.

Pri otočení gombikom vpravo na maximálny prikon dôjde k zapnutiu varnej zóny φ 180 mm. Varná zóna potom pracuje na maximálny prikon 1700 W. Varná zóna potom pracuje na maximálny prikon 1700 W podľa zvoleného stupňa 1 (min) až 9 (max). Pri otočení gombikom do nulovej polohy sa obidve časti zóny vypnú.

Prehriatiu varnej zóny pod sklokeramickou platňou zabraňuje obmedzovač teploty. Kontrolka ukazovateľa zostatkového tepla, umiestnená v prednej časti sklokeramickej platne signalizuje zvýšenů teplotu povrchu varnej zóny, i keď je vyhrievacie taleso už vypnuté. Horúca varná zóna môže byť energeticky využitlą. Kontrolka zhasne po takom ochlađení varného miesta, keď už nehrozi nebezpečenstvo popalenia.

• Použivajte nádoby s rovným dnom, do povrchu ktorých nie sú vlačené nečistoty, ktoré by mohli spôsobit' škrabance.
• Dno nádoby musi mať priemer najmenej taký ako je priemer varnej zóny, aby nemohlo dochádzať k vypínaniu obmedzovačom teploty počas varenia v dôsledku prehriatia varnej zóny.
• Pri varení prikrývajte hrniec pokrievkou, prikon elektrickej energie regulujte tak, aby ste nemuseli pokrievku posúvať alebo iu odkladat.
• Sklokeramická platňa sa nesmie používať na vyhrievanie miestnosti.
• Pri čistení najskôr odstránite zvyšky jedla z varnej plochy, a to ihneď v priebehu varenia, a konečné čistenie prevedte po skončení varenia. Zvláštnu

pozornosť venujte odstráneniu cukrových pripálenin, môžu pri dlhodobom pôsobení narušit štruktúru sklokeramickej platne.

• Kovovo sa lesknúce škvmy vznikajů použivaním hliníkového riadu alebo použitím nevhodného čistiaceho prostriedku, škvmy sa dajů odstránít niekofkonásobným čistením.
• Poškrabanie sklokeramickej platne môžu spôsobil' napr. pieskové zmá prichytené na zelenine, zvyšky nevhodného čistiaceho prášku alebo čistiaceho prostriedku, ktorý obsahuje abrazivne častice.
• Platňu znečistenů hlinou, pieskom alebo podobnými abrazivnymi prostriedkami jemne zotrite mäkkou vlhkou handričkou dočista a vyčistite tekutým čistiacim prostriedkom, určeným pre sklokeramické povrchy.
• Nepoužívajte drótenky, mycie huby alebo akékoľvek prostriedky s drsným povrchom. Taktiež nedoporučujeme používanie korozívnych pripravkov ako sú napr. spreje pre rúry na pečenie a na odstraňovanie škvin.
• Pri varení sa nesmů okraje nádob dotýkať rámu sklokeramickej platne alebo byť na ňu položené.

Výrobca nezodpovedá za defekty sklokeramickej platne vzniknuté nevhodným typom použitého riadu alebo za defekty vzniknuté nevhodnou či neopatrnou manipuláciou.

RÚRA NA PEČENIE

VNÚTORNÝ PRIESTOR RÚRY

(u niektorých modelov)

Růra má rovné steny s bočnými drážkami pre zasunutie príslušenstva (rošt růry, plech na pečenie).

Vo vnútri rúry je horné vyhrievacie teleso s grilovacím telesom. Dolné vyhrievacie teleso je umiestnené pod dnom rúry. Ventilátor a kruhové vyhrievacie teleso je umiestnený v zadnej časti pod rozvádzacím krytom.

RÚRA NA PEČENIE

VNÚTORNÝ PRIESTOR RÚRY

(u niektorých modelov)

Gombikom prepínača funkcii rúry zvořte požadovanú funkciu rúry. Gombikom je možné otáčat' oboma smermi. Gombikom termostatu (obr. 2) zvořte teplotu prípravy jedla v rozsahu 50 - 250°C. Gombikom termostatu musíte otáčat' vpravo (nastavovanie vyššej teploty). Otáčaním spát sa nastavená teplota znižuje.

Pri násilnom pretočení nulovej polohy dôjde k poškodeniu termostatu!

Červená kontrolka indikuje funkciu růry (pri dosiahnutí požadovanej teploty kontrolka zhasne).

UPOZORNENIE:

Osvetlenie rúry svieti pri nastavení všetkých funkcii rúry.

SK

Statický ohrev rúry pomocou horného vyhrievacieho telesa a dolného vyhrievacieho telesa. Termostat lze nastavit na teplotu v rozsahu 50–250 °C.

Ohrev rúry len dolným vyhrievacim telesom. Teplo je predávané prirodzenou konvekciou, termostat je možné nastavíť na teplotu v rozsahu 50 - 250 °C. Dopporučenie:

Táto funkcia je vhodná pre dokončenie pečenia tých jedál, ktoré vyžadujú văcšiu teplotu zospodu.

Ohrev rúry len horným vyhrievacim telesom. Teplo je predávané prirodzenou konvekciou, termostat je možné nastaviť na teplotu v rozsahu 50 - 250°C.

Táto funkcia je vhodná pre dokončenie pečenia jedál, ktoré vyžadujú väčšiu teplotu na povrchu či vytvorenie körky.

Grilovanie telesom s využitim infračerveného žiarenia. Termostat nastavený na maximálnu teplotu.

Grilovanie spoločne s prevádzkou ventilátora. Teplota v rúre je vplyvom prúdenia vzduchu vyššia v hornej časti rúry (nad roštom alebo pekáčom). Termostat je možné nastaviť na teplotu v rozsahu 150 - 250 °C.

Doporučenie:

Funkcia je vhodná pre grilovanie či pečenie objemných kusov mäsa pri vyššej teplote. Dvierka rúry sú zavreté.

Doporučenie: Funkcia je určená pre rýchle predhriatie růy pred pečením podľa zvoleného režimu. Po dosiahnutí zvolenej teploty růru prepnite na požadovaný režim pečenia.

Ohrev rúry kruhovým vyhrievacím telesom pri funkcii ventilátora. Prúdenie vytvára rovnomernů teplotu v celom objeme rúry. Termostat je možné nastaviť na teplotu v rozsahu 50 °C - 250 °C.

Doporučenie:

Funkcia je vhodná pre pečenie jedál aj na dvoch plechoch súčasne (vhodné pre pečenie vyššieho a objemnejšieho typu pečiva či väčšieho množstva jedla).

3

Tento režim nastavenia funkcie růy slúži pre velmi šetrné sušenie a rozmrazovanie potravín. Doporučenie: Funkcia je vhodná na rozmrazovanie jedál, alebo polotovarov pred finálnou úpravou.

Teplo dodávané horným vyhrievacím telesom je rozvádzané pomocou ventilátora. Prúdenie vytvára rovnomernů teplotu v celom objeme rúry. Termostat je možné nastavít na teplotu v rozsahu 50 - 250° C.

Teplo dodávané dolným vyhrievacím telesom je rozvádzané pomocou ventilátora. Prúdenie vytvára rovnomernú teplotu v celom objeme růy. Termostat je možné nastavit' na teplotu v rozsahu 50 - 250° C.

Dolné vyhrievacie teleso - Aqua clean je možné tiež pre čistenie rúry . Podrobnosti o čistení si môžte prečítat v kapitole "Čistenie a údržba".

Pre orientáciu uvádzame doporučené teploty priestoru rúry pre typické úpravy jedál. 50 – 70 °C - sušenie

80 - 100 °C - sterilizovanie
130 - 150 °C - dusenie
180 - 220 °C - pečenie cesta
220 - 250 °C - pečenie mäsa

Presnú hodnotu teplôt je vhodné pre každý druh jedla a spôsob pečenia odkůšať. Pred vložením jedla je potrebné růru predhriat až po dosiahnutie zvolenej teploty. Pokiaľ zvolená teplota nie je dosiahnutá, signálne svetlo svieti. Pri dosiahnutej zvolenej teploty signálne svetlo zhasne.

Rošt rúry, na ktorom je položený plech na pečenie, alebo pekáč, zasuňte najlepšie do druhej drážky odspodu v bočných stenách rúry. Dvierka rúry počas pečenia pokiať je to možné neotvárajte. Narušujete tým tepelný režim rúry, predlžujete dobu pečenia a jedlo sa môže pripalovať.

GRILOVANIE JEDÁL

Grilovanie sa vykonáva pri zavretých dvierkach rúry. Poloha umiestnenia roštu je závislá na hmotnosti a druhu grilovaného jedla.

POZOR:

Prístupné časti sa môžu pri použivani grilu zahrievať. Zabráňte preto prístupu deti.

GRILOVANIE NA ROŠTE

• Pripravené jedlo položte na rošt.
• Rošt zasuňte do drážok v bočných stenách rúry tak, aby bolo grilované jedlo čo najbližšie ku gnilovaciemu telesu a voľnejšia časť roštu, s menšim počtom priečok, bola smerom dopredu.
• Na zachytenie odkvapkávajúcej šťavy zasuňte do nižších drážok v bočných stenách rúry plech na pečenie, alebo položte na dno rúry pekáč.

ČISTENIE A ÚDRŽBA SPORÁKA

• Všetky ovládacie prvky nastavte do polohy „VYPNUTÉ“
• Odpojte spotrebič od elektrickej siete bud vytiahnutím zástrčky zo zásuvky alebo vypnutím hlavného vypínača.
• Počkajte, kým spotrebič vychladne.

SKLOKERAMICKÁ VARNÁ PLATÑA

Odstraňujte vlhkou utierkou. Zbytky čistiaceho prostriedku zmyte studenou vodou a celů plochu dôkladne vysušte. Stopy od vody, vzniknuté vykypením, môžete odstránit octom alebo citrónom.

SILNÉ ZNEČISTENIA

Po odstránení nečistôt žiletkovou škrabkou a po pôsobení prostriedku na čistenie umyte plochu varnej platne studenou vodou a utrite do sucha. Čistiací prostriedok, ktorý zostane na varnej platni, môže byt pri dálšom ohreve agresivne.

7

SK

4

ZNEČISTENIE CUKROM, CUKORNATÝMI POKRMAMI (MARMELÁDA, ŽELÉ, ŠŤAVA)

Vznikajú odretim dna hliníkového hnca, alebo použitím nevhodného čistiaceho prostriedku. Tieto škvmy sa prácné odstraňujú niekoľkonásobným čistením. Farebné zmeny na vamej platní sú spôsobené neodstránenými pripálenými zbytkami. Nemajú vplyv na funkciu sklokeramiky, nejedná sa o zmenu v materiálí.

OBRÚSENIE DEKÓRU

Môže byt spôsobené agresivnymi čistiacimi prostriedkami, alebo trením dna hmca po povrchu varnej platne po dlhšiu dobu. Na varnej platni vzniká tmavá škvma.

UPOZORNENIE:

Dlhodobo nečistené škvrny od cukornatých pokrmov můžu spôsobit' neodstrániteľné poškodenie sklokeramickej platne.

RÚRA

Rúru čistite saponátom alebo špeciálnym prostriedkom na čistenie rúr. Nečistoty namočte, narušte kelkou a zotrite handrou. Pripečené zvyšky neodstraňujte ostrými kovovými predmetni. Prislušenstvo rúry umyte hubkou pomocou saponátu, alebo použite umývačku riadu (rošt, pekáč atd.).

VÝMENA ŽIAROVKY OSVETLENIA PRIESTORU RÚRY NA PEČENIE

- Nastavte všetky ovládacie gombíky do polohy „vypnuté“ a odpojte sporák od el. siete vytiahnutím vidlice prívodnej šnúry zo zásuvky

- odmontujte skleneny kryt žiarovky otáčanim vřavo, vymeňte žiarovku za novů, rovnakého typu

- nasadte spať sklenený kryt žiarovky otáčaním vpravo.

POZNÁMKA:

Pre osvetlenie je treba použit' iba žiarovku T 300 °C, E 14, 230 V –, 25 W

1. Skleneny kryt

2. Žiarovka

3. Objimka

4. Zadná stena rúry

SK

REKLAMÁCIA

Ak sa vyskytne v záručnej dobe na sporáku závada, neopravuje u sami. Reklamáciu spotrebiča si môžete uplatnit v predajni, kde ste sporák zakupili, u najblišžet servisnej gescie, uvedenje v Záručných podmienkach, pripadne u servisného technika, ktorý spotrebič uvedol do prevádzky alebo v autorizovanom servise podľa www.gorenje.sk. Pri reklamáci je potrebné predložit doklad o kúpe spotrebiča a riadne vyplnený a potvrđený Záručný list list od spotrebiča. Pri podavání reklamácie sa riadte textom Záručného listu a Záručných podmienok. Bez predloženia riadne vyplneného Záručného listu je reklamácia neplatná.

SPÓSOBY VYUŽITIA A LIKVIDÁCIE OBALOV

Vinitá lepenka, balíaci papier

- predaj zbernym surovinam - do zberných kontajnerov na zberný papier - iné využitie

Drevené podstavce - na miesto určené obcou na ukladanie odpadu

Obalová fólia a PE vrecia - do zberných kontajnerov na plasty

LIKVIDÁCIA SPOTREBIČA PO UKONČENÍ ŽIVOTNOSTI

Tento spotrebič je označený v súlade s európskou smernicou 2002/96/EG o nakladani s použitými elektrickými a elektronickými zariadeniami (waste electrical and electronic equipment - WEEE). Táto smernica stanoví jednotný európsky (EU) rámec pre spátný odber a recyklovanie použitých zariadení. Spotrebič obsahuje hodnotné materiály, ktoré by mali byť opátovne využité. Podľa možnosti spotrebič odovzdajte do zberných surovín, alebo na miesto určené obcou na odkliadenie odpadu.

PREDPIS NA INSTALÁCIU A NASTAVENIE

PRIPOJENIE SPOTREBIČA K ELEKTRICKEJ SIETI:

Pripojenie spotrebiča k elektrickej sieti môže vykonat' len oprávnená firma.

Do pevného rozvodu pred spotrebičom musi byt zabudovaný spínač pre odpojenie spotrebiča od elektrickej siete, u otrothého je vzdialenost rozpojených kontakov všetkých pôlov min. 3 mm. Doporučené pripojenie sporáka je trofázové pomocou sieťovej šnúry typu H05RR-F5G-1, (predtým CGLG 5C x 1,5), ktorje konce upravte podfa obr. 9. Konce vodičov je nutné spevnit' proti rozpadu nalisovanými koncovkami. Pre jednofázové pripojenie použite šnúru typu H05RR-F3G-4 (predtým GGLG 3C x 4), konce vodičov upevnite podfa obr. 5.

5

REKLAMACJE

Inštaláciu sporáka môže vykonať iba oprávnená firma. Pracovník tejlo firmy je povinný postavít sporák do vodorovnej polohy, pripojit' sporák na elektricků rozvodnú siet a prekontrolovať jeho funkcie. Inštalácia sporáka musí byť potvrđená v záručnom liste. Elektrický sporák je tepelný spotrebič, ktorého inštalácia a umiestnenie musí zodpovedať STN 73 0823, STN 33 2180.

SCHÉMA PRIPOJENIA SVORKOVNICE NA ELEKTRICKÚ SIEŤ (OBR. 6).

Pre pripojenie sporáka doporučujeme použit privodný kábel:
- Cu 3 x 4 mm² min.- pri jednofázovom pripojeni (istič 35 - 38 A podľa typu)
- Cu 5 x 1,5 mm ^2 min. - pri trojfázovom pripojení (istič 3x16A)
Pri jednofázovom pripojení spotrebiča musí byt'istiaci prvok predradený pred spotrebič dimenzovaný na 35 A min.

DÔLEŽITÉ UPOZORNENIA

Pri akejkolvek demontáži a montáži elektrického sporáka, okrem jeho bežného použivania, je nutně odpojit spotrebič od rozvodnej elektrickej siete a zaistiť jeho vypnutý stav.

Pri inštalácii spotrebiča je nutné z hľadiska funkcie spotrebiča vykonaľ predovšetkým tieto úkony:

• kontrolu správnosti pripojenia k elektrickej sieti
• kontrolu funkcie vyhrievacích telies, ovládacích a regulačných prvkov

- predviesť všetky funkcie spotrebiča zákazníkovi a zoznámit' ho s jeho obsluhou a údržbou.

UPOZORNENIE:

Elektricky sporák je spotrebič triedy I. podľa stupňa ochrany pred úrazom elektrickým průdom a musi byť prepojený s ochranným vodičom elektrickej siete.

UMIESTNENIE SPORÁKA

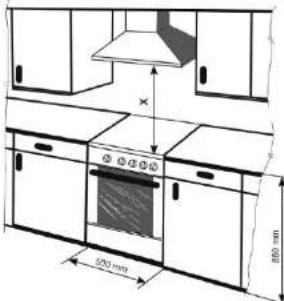

„X“ - minimálna vzdielenost 650 mm, dalej podľa doporučenia výrobcu odsávačov Elektrický sporák je určený pre obyčajné prostredie podľa STN 33 0300. Podľa STN EN 60 335-2-6 je klasifikovaný ako spotrebíč, ktorý môže byť inštalovaný do kuchynskej linky bez bočných medzier (minimálna Širka 500 mm). Pre bezpečné vzdielenost stien a nábytku od sporáká platí STN 73 0823. Sporák môže byť vstavaný medzi skrinky s tepelnou odolnostů 100 °C, alebo musia byť tieto pokryté tepelne izolačným materiálom. Sporák nesmie byť umiestnený na podstavci.

NASTAVENIE VÝŠKY SPORÁKA

Postavenie sporáka do vodorovnej polohy, pripadne úpravu jeho výšky, je možné vykonať pomocou 4 skrutiek, ktoré sú súčast'ou príslušenstva spotrebiča.

• nakloňte sporák na bočnů hranu
• naskrutkujte plastové skrutky do predného a zadného otvoru priečky na jednej strane
• sporák nakloňte na opačnú stranu a skrutky naskrutkujte do otvorov na druhej strane sporáka
• umiestnite sporák a d'alšiu reguláciu vykonávajte pomocou skrutkovača z odkládacieho priestoru sporáka

POZNÁMKA:

Montáž skrutiek na nastavenie výšky sporáka nie je podmienkou, pokiař výška a nastavenie spotrebiča vyhovuje bez plastových skrutiek.

UPOZORNENIE:

Výrobca si vyhradzuje právo drobných zmien v návode, vyplývajúcich z inovačných alebo technologických zmien výrobku, ktoré nemajů vplyv na funkciu výrobku.

TECHNICKÉ ÚDAJE
Elektrický sporák		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M
Rozmery
Výška / širka / hlbka (mm)		850 / 500 / 605
Varná platňa - elektrické varné zóny
Lavá zadná (kw)		1,20	1,20	1,20	1,20	1,20
Lavá predná (kw)		1,70	1,80	1,80	1,80	1,80
Lavá predná - duozóna (kw)
Pravá zadná (kw)		1,70	1,70	1,70	1,70	1,70
Pravá zadná-duozóna oval (kw)
Pravá predná (kw)		1,20	1,20	1,20	1,20	1,20
Rúra
Homé topné teleso (kw)		0,75	0,75	0,75	0,75	0,75
Dolné vyhrievacie teleso (kw)		1,10	1,10	1,10	1,10	1,10
Grilovací topné teleso (kw)
Kruhové vyhrievacie teleso (kw)			2,00	2,00	2,00	2,00
Ventilátor (w)			30 (35)	30 (35)	30 (35)	30 (35)
Osvetlenie (w)		25
Min. / Max teplota v růre		50 / 250 °C
Elektrické napátie		230 / 400 V~
Celkový el. prikon (kw)		7,00	8,00	8,00	8,00	8,00
PRÍSLUŠENSTVO		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M
Rošt		+	+	+	+	+
Pekáč			+	+
Plech na pečenie					+	+
Škrabka		+	+	+	+	+
Sada šroubů výškové stavitelnost		+	+	+	+	+
ENERGETICKÝ OPIS
MODEL		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M
A – Viac úsporná
B		B	A	A	A	A
C
E
F
G – Menej úsporná
Spotreba energie (KWh)		0,94	0,79	0,79	0,79	0,79
Čas na upečenie pri štandardnej záťaži (min)		54,9	50	53,1	50	50
Spotreba energie (KWh)			0,78	0,78	0,78	0,78
Čas na upečenie pri štandardnej záťaži (min)			44,4	43,4	44,4	44,4
Využiteľný objem dutiny		49	46	48	46	46
Veľkosť elektrickej růry
MALÁ
STREDNÁ		←	←	←	←	←
VELKÁ
Hlučnost (dB)			46	46	46	46
Najmenšia spotreba elektriny(standby) (W)
Plocha najváčšieho piechu na pečenie(cm2)		1230
