Poškozenou prídavnou rukojeť dále nepoužívejte.

Ochrana rukou

Bezpečnostné upozornenia

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodr-

žanie týchto výstrah a pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo tažké poranenie.

Pojem „elektrické náradie“ v týchto výstrahách sa vztahuje na elektrické náradie (napájané z elektrickej siete) a na náradie napájané akumulátorom (bez prívodnej šnúry).

▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory môžu mať za ná-sledok pracovné úrazy.

▶ Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapali-

ny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.

Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptylovaní môžete stratit' kontrolu nad náradím.

Zástrčky sietovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade neupravujte zástrčku. S uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra- zu elektrickým prúdom.
Nepoužívajte sietovú šnúru na iné než určené účely. Nikdy nepoužívajte sietovú šnúru na nosenie náradia, ani na t'ahanie či vyťahovanie zástrčky z elektrickej zásuvky. Chránte sietovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčasťami. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie v exteriéri. Použitie predlžovacieho kábla vhodného na používanie v exteriéri znižuje riziko úrazu elektrickým prúdom.
Ak je nutné použit elektrické náradie vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornost pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.

Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.

Kým zapnete elektrické náradie, odstráňte z neho nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste volně odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí náradia. Volný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich súčastí elektrického náradia.
Ak sa dá na elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne sa používajú. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a lahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné pokyny pre uhlovú brúsku

Všeobecné bezpečnostné výstrahy pre obrusovanie, brúšenie, kefovanie alebo abrazívne rezanie

Toto elektrické náradie slúži ako brúska, jemná brúska, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenie.

Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie a spôsobit zranenia osób.

Nepoužívajte príslušenstvo, ktoré nie je špeciálne navrhnuté a odporúčané výrobcom náradia. Hoci príslušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie.

▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.

▶ Priemer otvoru kotúča a prírub musia zodpovedat priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chránit alebo ovládat.

▶ Pri montáži pomocou závitu musí mať rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom pomocou príruby musí byť otvor príslušenstva zhodný s otvorom príruby. Príslušenstvo, ktoré nie je zhodné s montážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje a môže spôsobit stratu kontroly nad náradím.

Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené a prasknuté; brúsne taniere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drôtené kefy nemajú volné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole a inštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujúceho príslušenstva a na jednu minútu nechajte bežat' nezaťažené elektrické náradie pri maximálnych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne.

Používajte osobné ochranné prostriedky. V závislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podl’a potreby používajte respirátor proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytiť drobné brúsivo

164 | Slovenčina

alebo úlomky obrobku. Ochrana očí musí byť schopná zachytiť lietajúce úlomky uvoľnené pri rôznych činnos-tiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystavenie pôsobeniu intenzívneho hluku môže spôsobit’ stratu sluchu.

▶ Okolostojace osoby sa musia nachádzať v bezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome-ného príslušenstva môžu odletieť a spôsobit zranenie aj na väčšiu vzdialenost od miesta vykonávania činnosti.
Ak vykonávate prácu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používatel’ môže byť zasiahnutý elektrickým prúdom.
Umiestnite napájací kábel mimo rotujúceho príslušenstva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytit a vaša ruka alebo rameno sa môže vtiahnuť do rotujúceho príslušenstva.
Nikdy neodkladajte elektrické náradie, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit’ o povrch a vymknút’ sa spod vašej kontroly.
Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt s rotujúcim príslušenstvom by mohlo zachytit váš odev a pritiahnut ho na vaše telo.
Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude nasávať prach dovnútra náradia a nadmerné hromadenie prachových kovových častíc môže spôsobit úraz elektrickým prúdom.
▶ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály.
Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prúdom aj so smrtelnými následkami.

Spätný ráz a súvisiace výstrahy

Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vystrelenie nekontrolovaného elektrického náradia v smere proti pohybu príslušenstva v mieste kontaktu.

Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do obrobku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vybehne alebo sa vyhodí. Kotúč môže vyskočiť bud’v smere k používateľovi alebo od neho, v závislosti od smeru otáčania v mieste dotyku. Brúsne kotúče sa môžu za týchto podmienok zlomiť.

Spätný ráz je výsledkom nesprávného používania elektrického náradia a/alebo nesprávného pracovného postupu alebo podmienok, ktorým sa možno vyhnút pri aplikácii nižšie uvedených vhodných preventívnych opatrení.

Elektrické náradie držte pevne a telo a ruky držte tak, aby dokázali zachytit spätný ráz. Vždy používajte pomocnú rukovat, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používatel' dokáže pri prijatí vhodných preventívnych opatrení zachytit reakčný moment a spätný ráz.
▶ Ruku nikdy neklad'te do blízkosti rotujúceho príslušenstva. Príslušenstvo môže zasiahnuť vašu ruku v dôsledku spätného rázu.
Nestojte v priestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča v mieste zaseknutia.
▶ Pri práci v rohoch, na ostrých hranách atď. pracujte s mimoriadnou opatrnostůu. Zabráňte odskakovaniu a zasekávaniu príslušenstva. Rohy, ostré hrany alebo volně konce majú tendenciu zachytit rotujúce príslušenstvo s následkom straty kontroly alebo spätného rázu.
▶ Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôsobujú spätný ráz a stratu kontroly.

Bezpečnostné výstrahy pre brúšenie a abrazívne rozbrusovanie

Používajte len také druhy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický chráníč navrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnuté elektrické náradie, nemožno vhodne chránít a nie sú bezpečné.
Brúsna plocha kotúčov s vypuklým stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na-montovaný kotúč presahujúci rovinu obruby krytu nemôže byť dostatočne chránený.
Kryt musí byť bezpečne pripevnený k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnosť a k používatel’ovi smerovala najmenšia časť kotúča. Kryt pomáha chránit používatel’a pred odletujúcimi úlomkami zlomeného kotúča, náhodným dotykom s kotúčom a iskrami, ktoré by mohli zapáliť odev.
Kotúče sa môžu používať len na odporúčané účely. Napríklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu vel'kosť a tvar pre zvolený kotúč. Správne príruby zabezpečujú podopretie kotúča a znižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotúče sa môžu lišiť od prírub pre brúsne kotúče.
Nepoužívajte opotrebované kotúče z väčšieho elektrického náradia. Kotúče určené pre väčšie elektrické náradie nie sú vhodné pre vyššie otačky menšieho náradia a môžu sa roztrhnúť.

Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania

Dbajte, aby nedošlo k „zaseknutiu“ rozbrusovacieho kotúča a nepôsobte naň nadmerným tlakom. Nepokúšajte sa rezať do príliš veľkej hĺbky. Nadmerné namá-

hanie kotúča zvyšuje zaťaženie a náchylnosť ku krúteniu alebo ohybu kotúča v reze a možnosť spätného rázu alebo roztrhnutia kotúča.

Nestojte v línii rezu ani za rotujúcim kotúčom. Ak sa kotúč v mieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč a elektrické náradie priamo na vás.
V prípade zaseknutia kotúča alebo prerušenia rezania z akéhokol'vek dôvodu vypnite elektrické náradie a držte ho až do úplného zastavenia kotúča. Nikdy sa nepokúšajte vyťahovat rozbrusovací kotúč z rezu, pokým sa kotúč pohybuje, pretože by mohlo dôjst k spät-nému rázu. Zistite príčinu zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Nezačínajte rezat's kotúčom v obrobku. Nechajte kotúč dosiahnuť plné otáčky a opatrne ho zaved'te na-spät do rezu. Ak kotúč spustíte v obrobku, môže sa za-seknút, vyskočit alebo spôsobit spätný ráz.
▶ Oporné panely alebo iné nadrozmerné obrobky upevnite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú v dôsledku vlastnej hmotnosti prehýbať. Je nutné podopriet’ ich v blízkosti línie rezu a v blízkosti hrán na oboch stranách kotúča.
▶ Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatrne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo narazit na objekty, ktoré spôsobia spätný ráz.

Bezpečnostné výstrahy pre brúsenie

Nepoužívajte nadmerne veľké brúsne papierové kotúče. Pri výbere brúsneho papiera sa riad’te odporúčaniami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobit tržné rany a zároveň zablokovať, roztrhnút kotúč alebo vyvolať spätný ráz.

Pamätajte, že z kefy sa uvoľňujú kúsky drótu aj počas normálneho používania. Nepreťažujte dróty pôsobením nadmernej sily na kefu Drôtené štetinky môžu l'ahko preniknút tenkým odevom a/alebo kožou.
Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy s krytom. Drôtený kotúč alebo kefa môže v dôsledku zaťaženia a odstredivých síl zvăčšiť svoj priemer.

Dodatočné bezpečnostné pokyny

Používajte ochranné okuliare.

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Prenik-

nutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.

Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladní. Kotúče sú pri práci velmi horúce.
Ked' sa preruší napájanie elektrickým prúdom, napríklad kvôli výpadku dodávky elektrického prúdu alebo vytiahnutiu sieťovej zástrčky, odblokujte vypínač a dajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto ručné elektrické náradie je určené na hrubovanie kovových, kamenných a keramických materiálov a taktiež na vřtanie do obkladačiek.

So schválenými brúsnymi nástrojmi sa môže elektrické náradie používať na brúsenie brúsnym papierom.

Na rezanie pomocou brúsnych prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie.

Pri rezaní do kameňa treba zabezpečit dostatočné odsávanie prachu.

Spolu s chráničom prstov (príslušenstvo) sa môže používať toto ručné elektrické náradie na kefovanie a na brúšenie pomocou elastických brúsnych tanierov.

Toto ručné elektrické náradie je vhodné len na prácu suchými technológiami.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Odistovacia páčka pre ochranný kryt
(2) Šípka smeru otáčania na telese náradia
(3) Páčka
(4) Vypínač
(5) Nastavovacie koliesko predvol'by otáčok (GWX ... S/T)
(6) Prídavná rukovat (izolovaná úchopová plocha)
(7) Ochranný kryt na brúsenie
(8) X-LOCK brúsny kotúč/vejárovitý brúsny kotúč ^A)
(9) Ochranný kryt na rezanie ^4
(10) X-LOCK rezací kotúč ^A
(11) X-LOCK oporný tanier pre fibrové kotúče ^A)

166 | Slovenčina

(12) X-LOCK fíbrový kotúč ^A)
(13) X-LOCK spona pre fíbrové kotúče ^4
(14) Ochrana rúk ^A)
(15) X-LOCK miskovitá kefa/kotúčová kefa ^A)
(16) X-LOCK upínanie
(17) Rukovät (izolovaná úchopová plocha)

(18) Odsávací kryt na rezanie s vodiacimi saňami ^A)

(19) Diamantový rezací kotúč ^A)

(20) X-LOCK diamantová vrtacia korunka ^A)

A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje
Uhlová brúska GWX 13-125 GWX 13-125 S GWX 17-125

Vecné číslo		3 601 GB5 0.. 3 601 GB6 0.. 3 601 GC3 0..
Menovitý príkon W 1 300 1 300 1 700
Výkon W 700 700 1 010
Menovité otáčky min	-1	11 500	11 500	11 500
Rozsah nastavenia otáčok min	-1	-2 800 - 11 500 -
Max. priemer brúsneho kotúča mm 125 125 125
Predvol’ba otáčok - ● -
Ochrana pred opätovným spustením		●●●
Konštantná elektronika		●●●
Obmedzenie rozbehového prúdu		●●●
Vypnutie pri spätnom ráze		●●●
Hmotnosť podľa EPTA-Procedure 01:2014
– s prídavnou rukovăťou tlmiacou vibrácie	kg	2,4	2,4	2,5
– so štandardnou prídavnou ru-kovăťou	kg	2,3	2,3	2,4
Trieda ochrany		☐/II	☐/II	☐/II

Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napátiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.

Uhlová brúska		GWX 17-125 S	GWX 17-125 T	GWX 17-150	GWX 19-125 S
Vecné číslo		3 601 GC5 0..	3 601 GC4 0..	3 601 GC6 0..	3 601 GC8 0..
Menovitý príkon	W	1 700	1 700	1 700	1 900
Výkon	W	1 010	1 010	1 010	1 220
Menovité otáčky	min^-1	11 500	9 300	9 300	11 500
Rozsah nastavenia otáčok	min^-1	2 800 – 11 500	2 800 – 9 300	–	2 800 – 11 500
Max. priemer brúsneho kotúča	mm	125	125	150	125
Predvol’ba otáčok		●	●	–	●
Ochrana pred opätovným spustením		●	●	●	●
Konštantná elektronika		●	●	●	●
Obmedzenie rozbehového prúdu		●	●	●	●
Vypnutie pri spätnom ráze		●	●	●	●
Hmotnost podľa EPTA-Procedure 01:2014
– s prídavnou rukovátou tl-miacou vibrácie	kg	2,5	2,5	2,5	2,5
– so štandardnou prídavnou rukovátou	kg	2,4	2,4	2,4	2,4

Údaje platia pre menovité napätie [U] 230 V. Pri odlíšných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšit.

Informácia o hlučnosti/vibráciách

		GWX 13-125 GWX 13-125 S GWX 17-125
		3 601 GB5 0.. 3 601 GB6 0.. 3 601 GC3 0..
Hodnoty emisií hluku zistené podľa EN 60745-2-3.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky
Hladina akustického tlaku	dB(A)	91	91	92
Hladina akustického výkonu	dB(A)	102	102	103
Neistota K	dB	3	3	3
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií ah(súčet vektorov v troch smeroch) a neistota K zistená podľa EN 60745-2-3:
Brúšenie povrchov (hrubé obrusovanie):
ah	m/s2	6,0	6,0	6,0
K	m/s2	1,5	1,5	1,5
Brúšenie brúsnym papierom:
ah	m/s2	2,0	2,0	4,0
K	m/s2	1,5	1,5	1,5

GWX 17-125 S GWX 17-125 T GWX 17-150 GWX 19-125 S
3 601 GC5 0... 3 601 GC4 0.. 3 601 GC6 0.. 3 601 GC8 0..

Hodnoty emisií hluku zistené podľa EN 60745-2-3.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky

Hladina akustického tlaku	dB(A)	92	91	92	91
Hladina akustického výkonu	dB(A)	103	102	103	102
Neistota K	dB	3	3	3	3
Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN 60745-2-3:

Brúsenie povrchov (hrubé obrusovanie):

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa normovaného meracieho postupu a môže sa použit na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked' sa toto ručné elektrické náradie použije na iné druhy použitia, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt

odlišovať. To môže výrazne zvýšit zaťaženie vibráciami počas celej pracovnej zmeny.

Na presný odhad zaťaženia vibráciami by sa mali zohl’adniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže výrazne znížiť zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba

168 | Slovenčina

elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Montáž ochranného zariadenia

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.

Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bezodkladne zaslať zákazníckemu servisu. Adresu si pozrite v odseku „Zákaznícky servis a aplikačné poradenstvo“.

Ochranný kryt na brúsenie

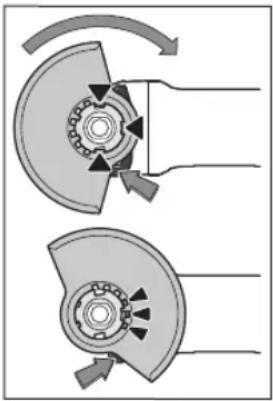

Ochranný kryt (7) položte na uchytenie na elektrickom náradí tak, aby sa kódovacie narážky ochranného krytu zhodovali s uchytením. Stlačte a pritom držte odistovaciu páčku (1). Ochranný kryt (7) položte na krk vretena tak, aby okraj ochranného krytu dosadal na prírubu elektrického náradia a ochranný kryt otáčajte, kým zretelne počutelne nezapadne. Nastavte polohu ochranné- ho krytu (7) podľa požiadaviek príslušnej práce. Zatlačte na odistovaciu páčku (1) nahor a otočte ochranný kryt (7) do požadovanej polohy.

Nastavte ochranný kryt(7) vždy tak, aby všetky 3 červené výstupky odisťovacej páčky (1)zapadali do príslušných výrezov ochranného krytu (7).
▶ Ochranný kryt (7) nastavte tak, aby sa zabránilo odlietavaniu iskier do smeru obsluhujúcej osoby.
▶ Ochranný kryt (7) sa smie otočit' len pri aktivovaní odistovacej páčky (1) ! V opačnom prípade sa elektrické náradie nesmie v žiadnom prípade používať d'alej a musí sa odovzdat' na opravu do zákazníckeho servisu.

Upozornenie: Kódovacie výstupky na ochrannom kryte (7) zaistia, že sa na elektrické náradie dá namontovať len vhodný ochranný kryt.

Ochranný kryt na rezanie

▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (9).
▶ Pri rezaní do kameňa sa postarajte o dostatočné odsávanie prachu.

Ochranný kryt na rezanie (9) sa montuje tak ako ochranný kryt na brúšenie (7).

Odsávací kryt na rezanie s vodiacimi sánkami

Odsávací kryt na rezanie s vodiacimi sánkami (18) sa montuje tak ako ochranný kryt na brúsenie (7).

Prídavná rukovät

Svoje elektrické náradie používajte iba s prídavnou ru- kovátou (6).

Naskrutkujte prídavnú rukováť (6) v závislosti od spôsobu práce na pravú alebo l'avú stranu na hlave prevodovky.

Prídavná rukovát's mäkkou podložkou tlmiacou vibrácie

Prídavná rukovat's mäkkou podložkou tlmiacou vibrácie umožňuje prácu so zníženými vibráciami a súčasne

prácu príjemnú a bezpečnú.

▶ Na prídavnej rukoväti nerobte v žiadnom prípade nejaké zmeny.

Ked' je prídavná rukovát poškodená, d'alej ju už nepoužívajte.

Ochrana rúk

Pred prácou s miskovitou/kotúčovou kefou(15) alebo diamantovou vrtacou korunkou (20) namontujte vždy ochranu rúk (14).

Upevnite ochranu rúk (14) s prídavnou rukovätou (6).

Montáž a demontáž brúsnych nástrojov

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci velmi horúce.
Používajte len originálne pracovné nástroje X-LOCK, ktoré majú logo X-LOCK. Len s originálnymi pracovnými nástrojmi X-LOCK bude zaistené, že sa dodrží upínacia hrúbka max. 1,6 mm. Váčšia upínacia hrúbka môže spôsobit, že upnutie nebude bezpečné, následkom čoho by sa mohol pracovný nástroj uvoľniť.
Pracovné nástroje X-LOCK si nevyžadujú prídavnú upínaciu a opornú prírubu.
Dbajte na to, aby použité náradie a upínanie neboli zdeformované a boli bez nečistôt a častíc prachu.

Zohl'adnite rozmery brúsnych nástrojov.

Zabezpečte, aby obidve X-LOCK západky boli otvorené (pozri nasledujúci obrázok), prv než namontujete pracovný nástroj X-LOCK.

V prípade potreby vyčistite oblasť medzi obidvomi západkami X-LOCK.

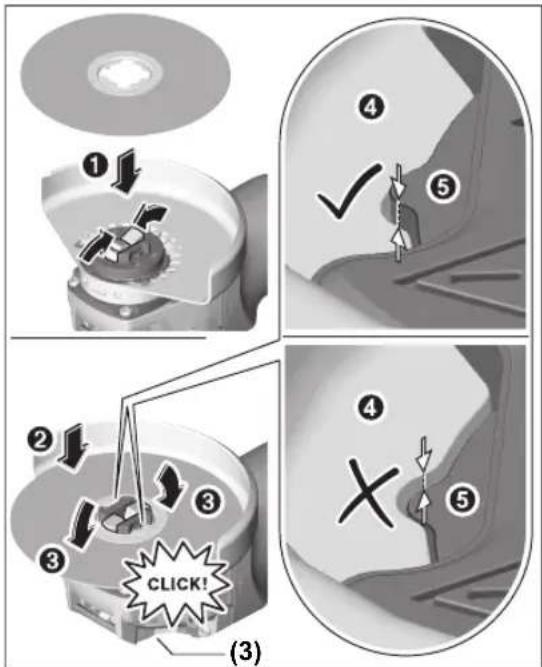

Montáž brúsneho nástroja

Brúsny/rezací/vejárovitý brúsny kotúč položte vycentrovane, paralelne s dosadacou plochou a správnou stranou nahor na X-LOCK upínanie.
② Zatlačte kotúč v smere upínania.
③ Kotúč počutel'ne zapadne. Neaktivujte páčku (3).

▶ Po montáži skontrolujte, či hrana brúsneho nástroja (4) nie je vyššie ako referenčná plocha (5), aby bola správne namontovaná. Ak je hrana vyššie, upínanie sa musí vyčistiť alebo brúsny nástroj sa nesmie použit.

Pred demontážou brúsneho/rezacieho/vejárovitého brúsneho kotúča: Zabezpečte, aby sa elektrické náradie za- stavilo.

Demontáž brúsneho nástroja

① Otvorte páčku (3).
② Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa uvolní.
③ Brúsny/rezací kotúč/vejárovitý brúsny kotúč sa môže vybrat.

Poradie montáže je viditel'né na grafickej strane.

Pri demontáži otvorte páčku (3) a vyberte pracovný nástroj.

Môžete používať všetky brúsne nástroje vymenované v tomto návode na používanie.

Prípustné otáčky [min ^-1 ] alebo obvodová rýchlost [m/s] používaných brúsnych nástrojov musia zodpovedať minimálne údajom v nasledujúcej tabul’ke.

Preto venujte pozornost prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja.

Max. [mm] [mm]
	D b d [min]			^-1 [m/s]
	125	7	22,2	11 500	80
	150	7	22,2	9 300	80
	125	-	-	11 500	80
	150	-	-	9 300	80

75 30 - 11 500 45

82--1150080

Otočenie hlavy prevodovky

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.

Hlavu prevodovky môžete otáčat v jednotlivých krokoch po 90°. Takýmto spôsobom možno dat pri speciálnych prípadoch použitia vypínač náradia do najvhodnejšej polohy z hľadiska manipulácie, napríklad pre l'aváka.

Úplne vytočte 4 skrutky.

Hlavu prevodovky opatrne a bez odobratia z krytu otočte do novej pozície. Opät dotiahnite 4 skrutky.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osób, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

• Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
• Postarajte sa o dobré vetranie svojho pracoviska.

170 | Slovenčina

- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Prevádzka

Uvedenie do prevádzky

▶ Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napätím 220 V.

Pri prevádzkovaní elektrického náradia na mobilných zdrojoch elektrického prúdu (generátoroch), ktoré nedisponujú dostatočnými výkonovými rezervami alebo nedisponujú žiadnym vhodným regulovaním napätia so zosilnením rozbehového prúdu, môže dôjsť k ovplyvneniu výkonu alebo k netypickému správaniu pri zapínaní.

Prosím, venujte pozornosť vhodnosti vami použitého zdroja elektrického prúdu, najmä čo sa týka sietového napätia a frekvencie.

Zapínanie/vypínanie

Na vypnutie elektrického náradia uvoľnite vypínač (4), príp. ked’ je zaaretovaný, potlačte vypínač (4) krátko vzadu nadol a potom ho uvoľnite.

Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byt bezchybne namontovaný a musí sa dat vol'ne otáčat'. Výkonajte skúšobný chod aspoň počas 1 minúty bez zaťaženia. Nepoužívajte žiadne poškodené, zdeformované alebo vibrujúce brúsne nástroje. Poškodené brúsne nástroje môžu prasknút a spôsobit' zranenia.

Pri náhlom ráze elektrického náradia, napr. zablokovaní v reze, sa prívod prúdu k motoru elektronicky preruší.

Ak chcete uviest' elektrické náradie znova do

Ochrana pred opätovným spustením

Na opätovné uvedenie do prevádzky dajte vypínač (4) do vypnutej pozície a znovu zapnite elektrické náradie.

Obmedzenie rozbehového prúdu

Elektronické obmedzenie rozbehového prúdu obmedzuje výkon pri zapnutí elektrického náradia a umožňuje jeho prevádzku pri istení s hodnotou 16 A.

Upozornenie: Ak sa elektrické náradie ihned' po zapnutí rozbehne s plnými otáčkami, došlo k výpadku obmedzenia rozbehového prúdu a ochrany pred opätovným spustením. Elektrické náradie je nutné bezodkladne zaslať zákazníckemu servisu, adresu si pozrite v odseku „Zákaznícky servis a aplikačné poradenstvo“.

Konštantná elektronika

Konštantná elektronika udržiava počet otáčok pri voľnobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.

Predvol'ba otáčok (GWX ... S/T)

Nastavovacím kolieskom predvol'by otáčok (5) môžete predvolit potrebné otáčky aj počas prevádzky. Potrebné otáčky sú závislé od materiálu a pracovných podmienok a dajú sa zistiř praktickým vyskúšaním.

Poloha nastavo-vacieho kolieska	Vol'nobežné otáč-ky [min ^-1 ]	Vol'nobežné otáč-ky [min ^-1 ]
	GWX 13-125 S / 17-125 S / 19-125 S	GWX 17-125 T
1 2 800 2 800
2 4 500 4 100
3 6 300 5 400
4 8 200 6 700
5 9 800 8 000
6 11 500 9 300

▶ Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť a rozletiet.

Upozornenia týkajúce sa prác

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
▶ Pozor pri vytváraní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky“.
Obrobok upnite, pokial' bezpečne neleží pôsobením vlastnej hmotnosti.
▶ Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu.
▶ Po vel'kom zatažení nechajte elektrické náradie ešte niekoľko minút spustené pri vol'nobežnom chode, aby sa vkladací nástroj ochladil.
▶ Nepoužívajte toto elektrické náradie so stojanom na rozbrusovanie.
Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.

Obrusovanie nahrubo

▶ Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče.

Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo ten najlepší výsledok pri práci. Elektrickým náradím pohy-bujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nesfarbí sa a nevzniknú ryhy.

Vejárovitý brúsny kotúč

S vejárovitým brúsnym kotúčom (príslušenstvo) môžete opracovávať aj zvlnené povrchy a profily. Vejárovité brúsne kotúče majú podstatne dlhšiu životnosť, nižšiu úroveň hluku a nižšie teploty pri brúsení ako bežné brúsne kotúče.

Rezanie kovu

▶ Pri rezani s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na rezanie (9).

Pri rozbrusovaní pracujte s miernym posúvaním, ktoré je prispôsobené obrábanému materiálu. Nevytvárajte žiadny tlak na rezací kotůč, nevzpriečte ho a nevykonávajte ani oscilačný pohyb.

Dobiehajúce rezacie kotúče nebrzdite bočným protitlakom.

Elektrické náradie musí byt vždy vedené protibežne. Inak hrozí nebezpečenstvo, že bude nekontrolovane vytlačené z rezu. Pri rezaní profilov a štvorhranných rúr je najlepšie priloženie na najmenšom priereze.

Rezanie kameňa

▶ Pri rezani do kameňa sa postarajte o dostatočné odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.
▶ Elektrické náradie sa smie používať iba na rezanie/ brúsenie nasucho.

Na rezanie kameňa je najlepšie používať diamantový rezací kotúč.

Pri použití odsávacieho krytu na rezanie s vodiacimi sánkami (18) musí byť vysávač schválený na vysávanie prachu z kameňa. Firma Bosch ponúka vhodné vysávače.

Zapnite elektrické náradie a priložte ho prednou čas-tou vodiacich sánok na ob-robok. Posúvajte elektrické náradie s miernym posúva-ním, prispôsobeným opracovávanému materiálu. Pri rezaní mimoriadne tvrdých materiálov, naprí-klad betónu s veľkým obsa-

hom kameňov, sa môže diamantový rezací kotúč prehriat a tým poškodit. Veniec iskier, ktorý sa vytvára na obvode diamantového rezacieho kotúča, na to výrazne upozorňuje. V takomto prípade rezanie prerušte a nechajte diamantový rezací kotúč krátky čas bežat pri volnobežnom chode, pri najvyšších otáčkach, aby sa ochladil.

Badatel'ne pomalší postup pri práci a veniec iskier na obvode kotúča, sú príznakom zatupeného diamantového rezacieho kotúča. Ten sa dá opáť nabrúsiť krátkymi rezmi do abrazívneho materiálu, napríklad do vápencového pieskovca.

Upozornenia týkajúce sa statiky

Drážky v nosných stenách podliehajú norme DIN 1053, časť 1 alebo ustanoveniam špecifickým pre jednotlivé krajiny. Tieto predpisy treba bezpodmienečne dodržať. Pred začatím práce si privolajte na pomoc zodpovedného statika, architekta alebo príslušné vedenie stavby.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
▶ Pri extrémnych podmienkach používania vždy podľa možnosti použite odsávacie zariadenie. Vetracie štrbiny často vyfukujte a predrad’te prúdový chránič (PRCD). Pri obrábaní kovov sa môže vo vnútri elektrického náradia usádzať vodivý prach. To môže mať negativny vplyv na ochrannú izoláciu elektrického náradia.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.sk

172 | Magyar

Likvidácia

Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.

Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí už nepoužitelné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.

Magyar
