NÁVOD NA OBSLUHU IC-320DAB AIWA

Dlouhé stisknutí obrazovky vypnuto.

Zobrazit Na

CarPlay je nezávislý na nastavení jazyka systému.

Pásmo

Spoločnost Apple nie je zodpovedná za prevádzku tohto vozidla ani za jeho dodržiavanie bezpečnostných a regulačných noriem.

Ulistite sa, že dodržiavate nasledujúce pokyny: nezvyšujte hlasitost tak nahlas, aby ste nepočuli, čo je okolo vás. Budte opatrní alebo dočasne pozastavte používanie v potenciálne nebezpečných situáciách. Nepoužívajte mobilné video zariadenia počas vedenia motorového vozidla: bezpečná jazda a ohľad na bezpečnosť ostatných by mali byť vždy vašou najvyššou prioritou - Nastavte ovládanie hlasitosti na nízku úroveň. Potom pomaly zvyšujte zvuk, až kým ho nebudete pohodlne počuť bez skreslenia alebo nepohodlia v ušiach. V prípade, že spozorujete dym, zvláštne zvuky alebo zápach z tohto produktu alebo akékolvek iné neobvyklé príznaky, okamžite vypnite napájanie a obrátte sa na svojho predajcu alebo najbližšie autorizované servisné stredisko. Používanie tohto produktu za týchto podmienok môže spôsobit trvalé poškodenie systému.

Bezpečnostné Opatrenia Pri Inštalácii

Neodporúčame inštalovať produkt sami. Odporúčame, aby bol nainštalovaný certifikovaným zprofessional. Vždy sa poradťe s profesionálnym inštalatérom. Nepokúšajte sa inštalovať alebo opravovať tento produkt sami. Inštalácia alebo údržba tohto výrobku osobami s odborným vzdelaním a skúsenosťami v oblasti elektronických zariadení a príslušenstva motorových vozidiel môže byť nebezpečná a môže vás vystaviť riziku úrazu elektrickým prúdom, úrazu alebo iným nebezpečenstvám. Akékolvek opravy odošlite do kvalifikovaného servisného strediska.

Pred Inštaláciou

Aby ste predišli možným skratom v elektrickom systéme, pred inštaláciou odpojte kábel batérie (-). Tento prístroj používajte iba s 12 voltovou batériou a záporným uzemnením. V opačnom prípade môže spôsobit požiar alebo poruchu..

Bezpečnost Výrobkov

Je v rozpore s miestnymi zákonmi, aby vodič sledoval video, keď je vozidlo v pohybe. Tento video produkt bol navrhnutý na použitie so zámkom parkovacej brzdy. Video nie je možné zobrazit bez správneho pripojenia

poháňaného parkovacou brzdou. Manipulácia alebo deaktivácia tejto funkcie zruší platnost celej záruky. Poradte sa s profesionálnym inštalatérom, aby bol váš produkt správne nainštalovaný. Dôležitá poznámka z dôvodu prebiehajúcich vylepšení sa napríklad obrázky na obrazovkách môžu mierne líšit od skutočného produktu.

Obrázok a Video

Sledovanie videí počas jazdy je v rozpore s miestnymi zákonmi. Jazdite bezpečne, poznajte a dodržiavajte pravidlá premávky. Pohlad na túto obrazovku a výber počas jazdy môže viest k vážnej nehode. Počas zobrazovania snímok z fotoaparátu skontrolujte bezpečnosť okolia. Nepoužívajte funkcie tohto produktu počas jazdy id.No môže byť prevádzkovaný bezpečne a legálne vo vašej lokalite. Pred použitím aplikácií pre smartfóny prístupných z tohto zariadenia si prečítajte bezpečnostné pokyny v Používatelskej príručke. Pri používaní navigačných aplikácií budťe ostražití, aby ste pozorovali podmienky v reálnom svete.l.

O tejto príručke

Ak chcete úplne pochopit, ako správne používať nový produkt, odporúča sa prečítat si túto používatelskú príručku a uschovať ju na bezpečnom mieste pre budúce použitie. Prečítajte si celú príručku Uložte príručku postupujte podla všetkých pokynov čistite iba suchou handričkou nepoužívajte ani nepoužívajte v blízkosti vody neprepisujte žiadne bezpečnostné prvky

ZÁKLADNÁ PREVÁDZKA PRODUKTU

Hardware

Množstvo 1 Hlavná jednotka

Množstvo 1 sada montážneho príslušenstva

Skrutky M5 x 6 mm (8)

Audio do auta-antény (2)

Vztah

Množstvo 1 Napájanie / Postroj

Množstvo 1 Handsfree mikrofón

Množstvo 1 DAB anténa

Predné Tlačidlá

Zhora nadol

1. Stlmit / vypnút obrazovku
2. hlasitost
3. Hlasový Asistent
4. Energia / Domov
5. Reštart systému (malá diera)

Spät detail

1. Ulievat
2. Vstup Prednej Kamery
3. Zadný Vchod
4. Prehrávanie / USB nabíjanie
5. Android Auto s Apple CarPlay
6. USB 2

7. USB 1

8. Konektor Zväzku

9. Poistka (15A)
10. Audio / Video Vstup
11. FM / AM anténny konektor
12. Zvukové Výstupy Pred Zosilňovačom

Umiestnenie doplnku

Základné pojmy produktu

Stlmit

Krátké stlačenie stlmenia

Nastavenie Hlasitosti

Krátko sa dotknite " + "alebo" -".

Dotknite sa a podržte pre

rýchlejšie nastavenie hlasitosti.

Hlasový Asistent

Dotykom aktivujete a potom

vyslovte svoj príkaz.

POZNÁMKA

CarPlay musí byt aktivny pre

používanie hlasového asistenta.

Vypnút

Dlhé stlačenie vypnút

Displej Vypnutý

Dlhé stlačenie obrazovky

vypnuté.

Zobrazit Na Mape

Dotknite sa displeja pre

opätovnú aktiváciu.

Používanie a starostlivost o dotykovú obrazovku

Použitie: Táto hlavná jednotka používa kapacitnú dotykovú obrazovku, rovnaký typ používaný v špičkových mobilných zariadeniach. Mal by sa používať a starať sa oň ako o tento druh zariadenia. Rovnako ako u všetkých kapacitných technológií, ak sú vaše prsty

mokré alebo spotené, nebude to fungovať správne. Nedovolte, aby sa ostré predmety dostali do kontaktu so sklom obrazovky. Starostlivosť a čistenie: na čistenie obrazovky utrite suchou handričkou z mikrovlákna. Na čistenie obrazovky nepoužívajte amoniak, čistič okien ani žiadne iné chemikálie pre domácnosť. Brúsivá by sa nemali používať vôbec.

Konfigurácia produktu (dátum a čas) Možnost konfigurácie a:

Možnosť nastavenia B: dátum a čas

Dodatočná Konfigurácia

Všeobecné > Jazyk

Audio > Ekvalizér, Ďalšie Nastavenia Zvuku

Displej > Osvetlenie, Jas

Výber A

Výber B

APPLE CARPLAY

Uso de Carplay

Používanie Apple CarPlay je počas jazdy obmedzené. Funkcie, Obsah a použiteľnosť určujú poskytovatelia aplikácií. Ovládacie prvky sa budú lišiť v závislosti od každej aplikácie, ktorá je k dispozícii pre CarPlay. For more details visit: http://www.apple.com/ios/carplay

Pripojenie k portu USB Carplay

1. Pripojenie k portu USB Carplay
2. Pripojte zariadenie kompatibilné s Carplay pomocou kábla Lightning ® (nie je súčastou balenia).
3. iPhone načita funkciu CarPlay.
4. Na obrazovke sa CarPlay rozsvieti nazeleno, dotykom na ßu vstúpite do ponuky CarPlay.
5. Ak sa chcete vrátit do domovskoj ponuky produktu, tuknite na položku

Bluetooth produktu sa automaticky vypne, ked'sa používa Carplay. Hands-free hovory budú fungovat prostredníctvom funkcie CarPlay.

Pri používaní CarPlay nie je potrebné spárovať váš iPhone, kábel USB pripojený cez zadný port USB (1) túto funkciu povolí.

Ak sú cez Bluetooth pripojené d'alšie zariadenia, budú počas používania CarPlay odpojené.

Gestá a ovládanie

Základné ovládacie prvky, ale nie sú obmedzené na: (Obrázok 1)

Ostatné gestá a ovládacie prvky sa môžu v každej aplikácii líšit.

Ovládanie hlasitosti je riešené výhradne produktom.

Nastavenia obrazovky CarPlay

1. Používanie iPhone: Nastavenia > Všeobecné > Carplay

2. Stlačením a podržaním ikony každej aplikácie ju presuniete. Ak chcete aplikáciu odstránit, klepnite na

Z CarPlay je možné odstrániť iba aplikácie s ikonou

Do Carplay je možné pridat' iba aplikácie s ikonou

Ako zakázať aplikácie

1. Používanie vášho iPhone: Nastavenia > Upozornenia > aplikácia na zakázanie

Dotyk

Prezentácia

Presuňte

(Obrázok 1)

Používanie systému Android Auto je počas jazdy obmedzené.

Funkcie, Obsah a použitelnost určujú poskytovatelia aplikácií.

Ovládacie prvky sa budú lišiť v závislosti od každej aplikácie, ktorá je k dispozícii pre Android Auto. Pre viac informácií navštívte: https://www.android.com/auto/

Na správne dokončenie nastavenia musí byt pripojený stavový kábel parkovacej brzdy.

Android Auto App

1. Pre Android 9.0 alebo staršie verzie si stiahnite a nainštalujte aplikáciu Android Auto zo služby Google Play. V prípade smartfónov so systémom Android 10.0 alebo novším pripojte telefón a podľa pokynov v telefóne prijmite povolenia požadované systémom Android Auto.

Minimálne požiadavky: Android 6.0

Ak chcete získat zoznam kompatibilnych zariadení:

https://www.android.com/auto/

Aktualizácia Súvisiacich Aplikácií

Počas prvého spustenia a konfigurácie aplikácie Android Auto sa automaticky nainštalujú/aktualizujú mapy, Hudba a aplikácie Google. Pripojenie k portu USB Android Auto

1. Pripojte zariadenie kompatibilné so systémom Android pomocou príslušného kábla USB (nie je súčastou dodávky).
2. Zariadenie Android načita funkciu Android Auto.
3. Po dokončení nastavenia sa Bluetooth automaticky pripojí.

Android Auto Oprávnenia

Prístup k rôznym funkciám môže byť povolený alebo odmietnutý, aby sa prispôsobila použitelnost produktu. Prístup je možné kedykolvek upravit v nastaveniach zariadenia Android.

BLUETOOTH

Konfigurácia a pripojenie Hands-free Menu

CarPlay alebo Android Auto by nemali byt aktívne. Ak sa používa, odpojte zariadenie a spustite Bluetooth.

Kompatibilita so všetkými mobilnými zariadeniami nie je zaručená. Prečítajte si používatelskú príručku pre mobilné zariadenie.

Párovanie po prvýkrát

Pomocou telefónu, médií alebo iných zariadení Bluetooth sa pokúste pripojit k tejto hlavnej jednotke. Mobilné Zariadenia: Nájdite názov hlavnej jednotky

Zariadenia so systémom IOS: Nastavenia > Bluetooth Zariadenia S Androidom: Nastavenia > Pripojenia > Bluetooth

Vygeneruje sa prístupový kód, ktorý sa zobrazí na hlavnej jednotke aj na mobilnom zariadení pre bezpečné párovanie.

Ak chcete stiahnuť telefónny zoznam:

1. Dotykový Kontakt > Na Stiahnutie
2. Na stiahnutie
3. Dotknite Sa Histórie > Na Stiahnutie

Stav Zariadenia

Nabitie batérie a mobilné nabitie sa zobrazujú v pravom hornom rohu ponuky Štart. GATT pre Le podpora je nutná na mobilnom zariadení.

12:18 AM

Hovor

Uskutočnovanie a prijímanie hovorov

1. Vytáčanie z číselnej klávesnice: klepnutím na zelenú ikonu telefónu uskutočníte hovor
2. Kontakty: klepnite na meno kontaktu
3. História: vyberte názov, zobrazia sa automaticky.
4. Ak chcete hovor ukončit, klepnite na červenú ikonu telefónu.
5. Ak chcete stlmit hovor, klepnite na sivú ikonu mikrofónu.

Klepnutím na počete počas hovoru používať číselnú klávesnicu.

História Vyhládávania

Potiahnutím nahor alebo nadol vyhládajte

História

1. Modrá ikona šípky dolava: Odchádzajúci hovor
2. Zelená ikona šípky doprava: prichádzajúci hovor
3. Ikona červenej šípky: zmeškaný hovor

Súkromný Režim

Ked'je potrebné preniest hovor do mobilného zariadenia: Klepnutím na ikonu Bluetooth prepnete mobilné zariadenia. Klepnutím na ikonu mobilného telefónu sa vrátite do režimu handsfree.

Vyhládávanie kontaktov

Na vyhladávanie je potrebné stiahnut kontakty.

1. Klepnite na ikonu lupy
2. Zadajte meno kontaktu a potom kliknite na tlačidlo OK.

AUDIO

Prenos Zvuku

Na prehrávanie multimedialneho obsahu cez Bluetooth musí byť mobilné zariadenie spárované a pripojené k hlavnej jednotke. Klepnutím na ikonu BT audio sa Hudba prehrá automaticky.

Ovládanie Stopy

Ak chcete dosiahnuť najlepší výkon, nastavenia hlasitosti vášho mobilného zariadenia by mali byt nastavené na maximum.

Všetky nastavenia hlasitosti systému musia byt riadené produktom.

Jednotka si zapamátá posledné nastavenie hlasitosti vášho mobilného zariadenia pri každom pripojení Bluetooth.

1. Prehrat / Pozastavit

2. Vzad / rýchly posun vpred

3. Prejdite prstom dolava a doprava na Fwd. alebo Rev

Formát

Prehrávanie je podporované z mobilného zariadenia v akomkolvek formáte, ktorý dokáže prehrat. Produkt bude prehrávat iba zvuk. Video nie je možné zobrazit na jednotke.

Spínacie Prostriedky

Klepnite na potom sa zobrazia dostupné písma. (Bluetooth alebo USB)

Zdroj USB sa zobrazí, iba ak je vložená jednotka USB a má Prehrávatelné médiá.

Obrazovka

Ak sú k dispozícii, zobrazia sa informácie o skladbe. Obal albumu nie je kompatibilný s prehrávaním cez Bluetooth.

Skontrolujte pripojenia tohto produktu, aby ste správne integrovali lanko parkovacej brzdy do vozidla. Počas jazdy nie je možné prezerat žiadne videá ani fotografie. Vozidlo musí byt zastavené a zatiahnutá parkovacia brzda, aby bolo možné sledovať.

USB

Prehrávanie cez USB

Klepnite na ikonu USB a hudba sa prehrá automaticky.

Ovládanie Zvuku

1. Prehrat / Pozastavit ▷
2. Vzad / rýchly posun vpred
3. Opakujte všetko
4. Opakujte jeden
5. Náhodný ×

Ak sú na USB dalšie súbory, hudobné súbory sa prehrajú ako prvé.

Ovládanie Videoa

1. Prehrat / Pozastavit
2. Vzad / rýchly posun vpred ◀◀ ▶◀
3. Opakujte všetko
4. Opakujte jeden
5. NASTAVENIE

1. Prehrat / Pozastavit
2. Vzad / rýchly posun vpred
3. Opakujte všetko
4. Opakujte jeden
5. Girar

Navigačné Menu

Potiahnutím prstom nahor a nadol preskúmajte obsah. Klepnutím na ikonu prehrávania sa vrátite k aktuálne prehrávanému súboru.

RADIO

AM/ FM

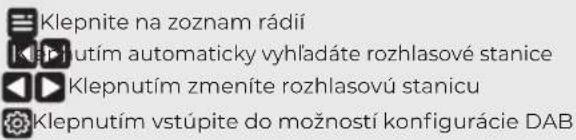

Kontrola

Klepnite na ikonu rádia.

Ak chcete vyhl'adať príručku, klepnite na túto ikonu:

Ak chcete vyhl'adať príručku, klepnite na túto ikonu: < >

Klepnutím naň zobrazíte zoznam všetkých uložených staníc.

Zoznam staníc

Prvá ikona v dolnej lište.
Klepnutím naň zobrazíte zoznam všetkých
uložených staníc.

Kapela

Klepnutím naň vyberte miestne alebo vzdialené stanice.

Configuración

Pridat do oblúbených

Stlačte prvú ikonu a na paneli s ponukami, ktorý sa zobrazí vľavo, vyhladajte poslednú možnosť

Oblúbené.

Oblúbené položky a predvolby

Favorite

Klepnite na ikonu hviezdičky. Ked'sa hviezda zmení na červenú, bol vyrobený oblúbený súbor. Opätovným

dotykom na červenú hviezdu môžete odstránit oblúbenú položku.

• Oznámit vypnuté / zapnuté
- Informácia

Externý Zdroj Prehrávanie

Klepnite na ikonu AV In.

Médium musí byt ovládané externým zariadením.

Funkcie sledovania nie sú ovládané z produktu.

Ak chcete správne nastavit úroveň hlasitosti, hlasitost prenosného zariadenia musí byť nastavená medzi 50% a 75%. Úroveň hlasitosti by mala zostat na tejto úrovní po zvyšok času, ked’je pripojená k produktu.

Obrázky sa môžu javit obrátené

Nepoužívajte funkcie tohto produktu, ak ho nemožno bezpečne a legálne prevádzkovat vo vašom mieste.

Pohlad Zozadu

Na požiadanie je možné zobrazit zadnú kameru. Klepnite na ikonu fotoaparátu.

Ak používatel'otvorí rozhranie nastavení a aktivuje funkcie prednej a zadnej kamery, môže si Neformálne zvolit zadnú a prednú kameru.

Klepnutím na žltú ikonu domu sa vrátite na domovskú obrazovku.

Spätný Pohlad

Oneskorenie Zadného Pohl'adu

Kvôli rôznym konfiguráciám vozidla môže byt spúšt zadného pohladu oneskorená, aby lepšie vyhovovala vozidlu.

Predvolené nastavenie: oneskorenie 0 sekúnd Zadná kamera bude nadalej normálne fungovať, ak je výrobok v pohotovostnom režime.

NASTAVENIE

Všeobecný

Jazyk systému

Angličtina (predvolené), Španielčina, Francúzština, Nemčina, Polština, Madarčina, Gréčtina, Portugalčina, Taliančina a holandčina.

CarPlay je nezávislý od nastavení jazyka systému.

Časové pásmo

Predvolené nastavenie: (GMT-08: 00) Pacific Time (USA)

USA. Kanada)

Dátum a čas

Ak používate CarPlay, iPhone automaticky upraví dátum a čas. Časové pásmo sa musí nastavit manuálne.

Tón systému

Pri tejto možnosti zaznie pípnutie pri každom dotyku

obrazovky.

Oneskorenie vypnutia

Niektoré vozidlá počas štartovania prerušia napájanie príslušenstva. Ak sa produkt reštartuje počas spustenia klúky, aktivujte oneskorenie. Oneskorenie je možné zvolit 1, 2 alebo 3 sekundy.

Predvolené nastavenie: vypnuté

Aktivácia oneskorenia vypnutia sa oneskorí aj pri vypnutí vozidla. Môže to ovplyvnit funkciu handsfree počas hovoru.

Výrobné nastavenia

Klepnutím naň obnovíte predvolené nastavenia.

Audio

Ekvalizér

Klepnutím na ikonu EQ vstúpite do ponuky EQ.

K ekvalizéru je možné pristupovať aj priamo pri zmene hlasitosti. Na obrazovke hlasitosti sa zobrazí ikona vyrovnania, klepnutím na ñu získate prístup k nastaveniam zvuku.

Prednastavený ekvalizér

Jazz, Hip-hop, Pop, Rock, R&B

Zostatok / Atenuátor

Viac alebo menej sa dotknite tlačidiel vyváženia alebo potiahnutím upravte vyváženie dolava a doprava. Pre rýchle nastavenie potiahnite prstom dolava a doprava. Dotknite sa tlačidiel plus alebo mínus na stmievači alebo potiahnutím upravte Predný/zadný stmievač.

Posúvanie nahor a nadol pre rýchle nastavenie.

Reproduktor subwoofera

Klepnutím na tlačidlá plus alebo mínus vyberte medznú frekvenciu pre reproduktor subwoofera.

Hlasitost

Jemne zvyšuje a zvyšuje nízku a vysokú frekvenciu..

Interný Zosilňovač

Aby sa znížila možnosť vstupu šumu do signálneho reťazca pri použití výstupov zvukového predzosilňovača, je možné vnútorný zosilňovač vypnút.

Hlasitost

Nastavenia sú pre predvolené zväzky pre hlavné (Rádio, Médiá), Hands-free (BT Ring, BT Talking) a Apple CarPlay/Android Auto (Navi, Voice).

Pôvod zdroja

Ovládanie získa režim zdroja (rádio, USB, BT Audio, AV vstup, Apple CarPlay a Android Auto).

Zobrazit

Ked'sú svetlá vozidla zapnuté, osvetlenie produktu je možné prispôsobit na nočné použitie.

Gama

Pre dotykové tlačidlá je možné zvolit šest prednastavených farieb. Ak chcete vybrat prednastavenú farbu, uistite sa, že je vypnutá funkcia animácie LED.

LED animácie

Po zapnutí bude prechádzat všetkými farbami na dotykových tlačidlách LED.

Predvolené nastavenie: zapnuté

Konfigurácia používatelského rozhrania

Tapeta

Klepnutím zmeníte. Používatelia môžu zmenit obrázok na pozadí vložením USB s fotografiami.

Jas Pozadia

Potiahnutím dolava a doprava ho upravte.

Spojenie

Bluetooth On / OFF

Predvolené nastavenie: zapnuté

Ked'sa používa CarPlay, Bluetooth sa automaticky vypne. Ak sú cez Bluetooth pripojené d'alšie zariadenia, budú počas používania CarPlay odpojené.

Predvolené nastavenie: zapnuté

Automatická Odpoved

Automaticky reaguje pri prichádzajúcom hovore. Predvolené nastavenie: vypnuté

Bluetooth

Vstup zadnej kamery

Ak máte kameru so zadným pohladom, zapnite ju, ak ju nemáte.

Vstup Prednej Kamery

Sprievodca Parkovacím Asistentom

Ak vaša zadná kamera nemá parkovacie pokyny, zapnite parkovacie pokyny zabudované v tejto jednotke a podľa potreby upravte pokyny. Klepnutím a potiahnutím štvorcovej ikony zmeníte polohu súvisiaceho sprievodcu. Opakovaným klepnutím na ikonu šípky upravte polohu súvisiaceho sprievodcu.

Oneskorenie Zadného Pohl'adu

0 sekúnd (predvolené), 0,1 sekundy, 0,5 sekundy, 1 sekunda, 2 sekundy pri prepnutí z parkovania na jazdu alebo naopak by sa kamera nemala aktivovat na obrazovke.

Citlivost by mala byt nastavená tak, aby sa aktivovala iba na voliči spiatočky.

Rádio

Európske medzery: FM (50 kHz), AM (9 kHz)

SPOJENIE

Venujte pozornost diagramu na obrázkoch na zadnom kryte.Strany 210 a 211

1. Modrá / Biela, Červená. Maximálny výkon (+12 v, 500 mA)

9.Červená / fialová, napájanie zadnej kamery (+12v, 500mA)

10.Červená / biela, napájanie zadnej kamery (+12v, 500mA)

B

Pre vašu aplikáciu vo vozidle môže byt potrebné

samostatné rozhranie. Odporúča sa konzultovať s profesionálnym inštalatérom.

Nepoužité káble reproduktorov by mali byt izolované lepiacou páskou, teplom zmrštitelnými alebo zvlnenými konektormi. Nikdy nepoužívajte Káblové matice. Ak sa výstupy reproduktorov nepoužívajú, vypnite interný zosilňovač, aby ste znížili možnosť vstupu šumu do signálneho reťazca. Pri pripájaní dbajte na polaritu reproduktorov.

1. Miesto zaradenia

1. Zvukové výstupy predzosilňovača (výstupy predných / zadných reproduktorov a dva výstupy subwoofera)
2. Audio / video vstupy
3. Rádio
4. FM / AM anténny konektor

E

Venujte pozornost diagramu na obrázkoch na zadnom kryte. Strany 210 a 211

Audio predzosilňovač / AV vstup / Rádio

Predzosilňovač subwoofera je mono výstup, ktorý nevybledne. Signálne káble vždy umiestnite mimo napájacích káblov, aby ste znížili možnosť šumu.

1.Ulievat

2.Vstup Prednej Kamery

12.Zvukové Výstupy Pred Zosilňovačom

A

Nepoužívajte žiadnu funkciu tohto produktu, ak ho nemožno bezpečne a legálne používať vo vašom mieste.

Parkovacia Brzda

Pre automaticků konfiguráciu systému Android musí byt pripojený stavový kábel parkovacej brzdy. Skontrolujte pripojenia tohto produktu, aby ste správne integrovali lanko parkovacej brzdy do vozidla. Počas jazdy nie je možné prezerat žiadne videá ani fotografie. Vozidlo musí stát a parkovacia brzda použitá na umožnenie sledovania. Vstup parkovacej brzdy musí byt pripojený k Lanku parkovacej brzdy. Každé vozidlo má iný typ pripojenia parkovacej brzdy; obrátte sa na certifikovaného profesionálneho inštalatéra.

Handsfree mikrofón

Umiestnenie

Každé vozidlo bude mat iný výkon vzhľadom na dizajn, interiérové materiály atd.

Napájanie / reproduktor / popruh

Zelené svetlo, vstup parkovacej brzdy

F

Mikrofón odporúčame umiestnit na nasledujúce miesto:

1. Spätné zrkadlo
2. Predný panel
3. Pravá strana volantu

Položky, ktoré treba hľadat pred ich umiestnením:

1. Neumiestňujte pred vetracie otvory.

2. Ak má vozidlo výškové reproduktory umiestnené na paneloch plachiet, neumiestňujte mikrofón do oblasti stípika riadenia.

3. Predná strana mikrofónu by nemala byt blokovaná.

4. Mikrofón musí byt pevne pripevnený k montážnemu miestu.

5. Nezakrývajte otvory v mriežke, ktoré obklopujú mikrofón.

6. Aby ste predišli nadmernému hluku vetra, neumiestňujte ho do blízkosti otvoru strešného okna.

RIEŠENIE PROBLÉMOV

Problémy, príčina a riešenie

Žiadny Zvuk

Interný zosilňovač je vypnutý---- prejdite do časti Nastavenia > Zvuk > aktivovaný interný zosilňovač.

Externé zosilňovače---- Skontrolujte, či sú zapnuté externé zosilňovače.

Zdroj zvuku---- zmeňte zdroj zvuku.

Médiá Nie Sú Akceptované

Neúčtované---- zariadenie musí byť zapnuté pre

CarPlay / Android Auto do práce. Nechajte ho nabit a zapnút.

CarPlay Android Auto Frozen---- odpojte zariadenie, zatvorte všetky aplikácie a znova ho zapojte.

Bluetooth

Nepripojí sa k zariadeniu---- uistite sa, že je zariadenie v dosahu. Musí byť aktivované pripojenie Bluetooth zariadenia.

Prejdite na Nastavenia > Pripojenie > zapnutie

Spárujte a pripojte zariadenie ako nové.

Kvalita hovoru bez použitia rúk

Mobilné zariadenia---- skontrolujte mobilné napájanie mobilného zariadenia.

Mikrofón---- mikrofón musí byt pevne pripevnený k miestu, v ktorom je namontovaný.

Skontrolujte, či je mikrofón správne zapojený.

Jednotka nereaguje

Procesor zamrzol---- obnovte výrobné nastavenia. Pomocou malého kolíka stlačte tlačidlo reset na prednom paneli.

Informácie o inštalácii jednotky nájdete na strane 205. Informácie o inštalácii mikrofónu nájdete na strane 207. Špecifikácie produktu nájdete na strane 212.

КОНТЕНИДО

ВАЖНО.... 182

ОПРЕЗ.... 182

Základné pojmy produktu

Нечујно

1. Ak chcete zvýšit schopnost proti zaseknutiu, upevnite kovový remienok na kov pripojený k spodnej konzole vozidla 3. Ak chcete nakresliť šasi ouy z posuvného kovového krytu, vložte lavú a pravú dosku klúča do správnej polohy 2 strán šasi

2. Palubná doska 5. Posuvné kovové puzdro 6. Jednotka Podvozok 7. Plastové obloženie

3. Vyberte správnu kartu na upevnenie posuvného kovového krytu.

SR СРПСКИ

SPOJENIE Hands-free mikrofón. Umiestnenie. Každé vozidlo bude fungovat inak kvôli usporiadaniu, vnútorným materiálom atd. Červené tieňované oblasti sú odporúčanými miestami pre najlepší výkon mikrofónu. Položky, ktoré treba hľadať pred umiestnením: 1. Neumiestňujte pred vetracie otvory. 2. Ak má vozidlo výškové reproduktory umiestnené na paneloch plachiet, neumiestňujte mikrofón na oblast stípika riadenia. 3. Predná strana mikrofónu nesmie byť zablokovaná. 4. Mikrofón by mal byť pevne pripevnený k miestu montáže. 5. Nezakrývajte otvory mriežky obklopujúce mikrofón. 6. To vyhnite sa nadmernému hluku vetra, neumiestňujte do blízkosti otvoru strešného okna.

VAROVANIE Spustite drôt mikrofónu tam, kde nebude bránit činnosti žiadnych bezpečnostných prvkov, T.J. airbagov, kolenných airbagov atd.

SR СРПСКИ

- 4 kanály x 40W maximálny výkon

• 4.1 kanály line out: predné, zadné a subwoofer

- SPHE8368-u Linux systém

• Multi-OSD desat jazykov

- Práca s wired Carplay (oficiálna licencia pripravená)

- Práca s káblovým systémom Android Auto (oficiálna licencia pripravená)

• Vstavaný bluetooth s externým mikrofónom

• Rádio AM (522khz - 1620khz)

• Rádio FM (87,5 mHz - 108mhz)

• RDS

- 2 x zadné USB pre CPAA a nabíjanie telefónu 1.5 A

• 3× RCA AV vstup

• Výstup 2× RCA subwoofera

- 2× Vstup Kamery (Predný + Zadný)

- Inštalačný rozmer 170 x 96 mm

- Rozmery: 178 x 91,7 x 100 mm

• Hmotnost: 1,13 kg

SR СРПСКИ

• 2ДИН 6,75 " фиксни панел 1024× 600 пиксела ТФТ ЛЦД
