NÁVOD NA OBSLUHU XS 6B0M4PDB HAIER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas pre-pravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poradťe s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

i Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3
2 Kde nainštalovať umývačku riadu p.3
3 Rozmery umývačky riadu p.4-5
4 Video s inštaláciou krok za krokom p.6
5 Nástroje na inštaláciu p.6
6 Rozmery na zabudovanie p.7
7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17

7.1 Montáž komponentu kondenzátora
7.2 Inštalácia parného pásu
7.3 Nastavenie výšky
7.4 Nastavenie zadnej nohy
7.5 Nastavenie výšky predných nôh
7.6 Nastavenie sklonu
7.7 Vloženie do zabudovaného priestoru
7.8 Upevnenie predných nôh
7.9 Príprava panela
7.10 Inštalácia panela
7.11 Upevnenie stroja ku kuchyni

8 Pripojenie k vodovodnej a elektrickej sieti p.18-19

8.1 Schéma pripojenia
8.2 Bezpečnostné zariadenia

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás vel’mi dôležitá. Pred použitím produktu si po-zorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;
• Poškodený výrobok môže spôsobit skrat, úraz elektrickým prúdom, vznik požiaru a dálšie nebezpečenstvá;
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atd.) a v prípade potreby ich odstráněte a uschovajte;
• Nesprávna inštalácia môže spôsobit poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sietí;
• Odporúča sa nosit ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;
• V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;
• Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;
• Po inštalácii sa napájací kábel nesmie dostaf do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhani;
• Pri odovzdávaní výrobku koncovému používatelovi musí technik zabezpečit, že bol správne nainštalovaný;
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;
• Pri preprave bud'te opatrní, výrobok je ťažký;
• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a

porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel;

• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovní dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkostou;
• Bud'te opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobit prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;
• Namontujte výrobok v blízkosti elektrickej zásuvky;
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;
• Neinštalujte umývačku riadu pod varnú dosku;
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atd.);
• Neumiestňujte výrobok na koberce alebo podobné povrchy;
• Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohl'ad na výrobok

555 598 818-898 130-210 110 40 120

Predný axonometrický pohl'ad s kuchynskými dvierkami

675-810 595-596 16-22

4 Inštalačné video krok za krokom

Produkt si môžete pozrief naskenovaním QR kódu:

alebo kliknutím na nasledujúci

2-3h

5 Nástroje na inštaláciu

Potrebné nástroje

1 2 3 4 5 6 7 8 9 10 11 12 13 Ø 2 mm PZ29 Torx T15 mm Ch 30

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

Upravte vel'kosť komponentu (L) podľa výšky kuchynských dvierok;

680 690 700 710 720 730 A 14 L

680-730 A 16-22 595-596

Vložte komponent (L) do pripraveného priestoru, ako je znázornené na obrázku nižšie;

555 598 818-898 130-210 110 40 120

3.

Upevnite komponent (L) priskrutkovaním pomocou dodaných skrutiek.

B 5

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.2 Inštalácia parnej ochrannej pásky

Aplikujte pásku pod pracovnú dosku a na boky susediacich skrín.

1.

F

2.

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.4 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

foot UP DOWN 7

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.5 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

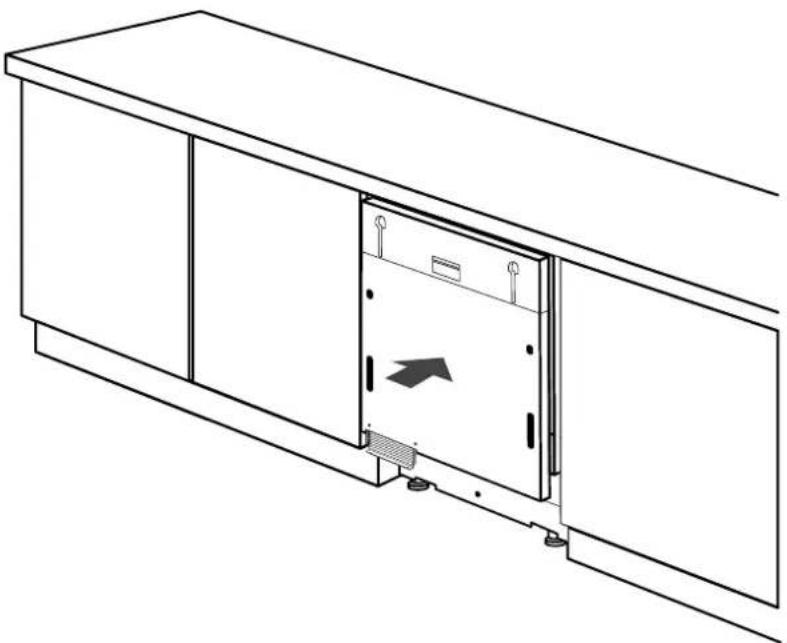

7.7 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.8 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

feet A 5

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Príprava panelu

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.10 Inštalácia panelu

1.

Pripevnite panel na spodnú časť umývačky riadu;

G

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.11 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevníť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud’te opatrní, ak materiál pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú sief'

Štandardná inštalačná schéma Ø28 Ø15 Ø20

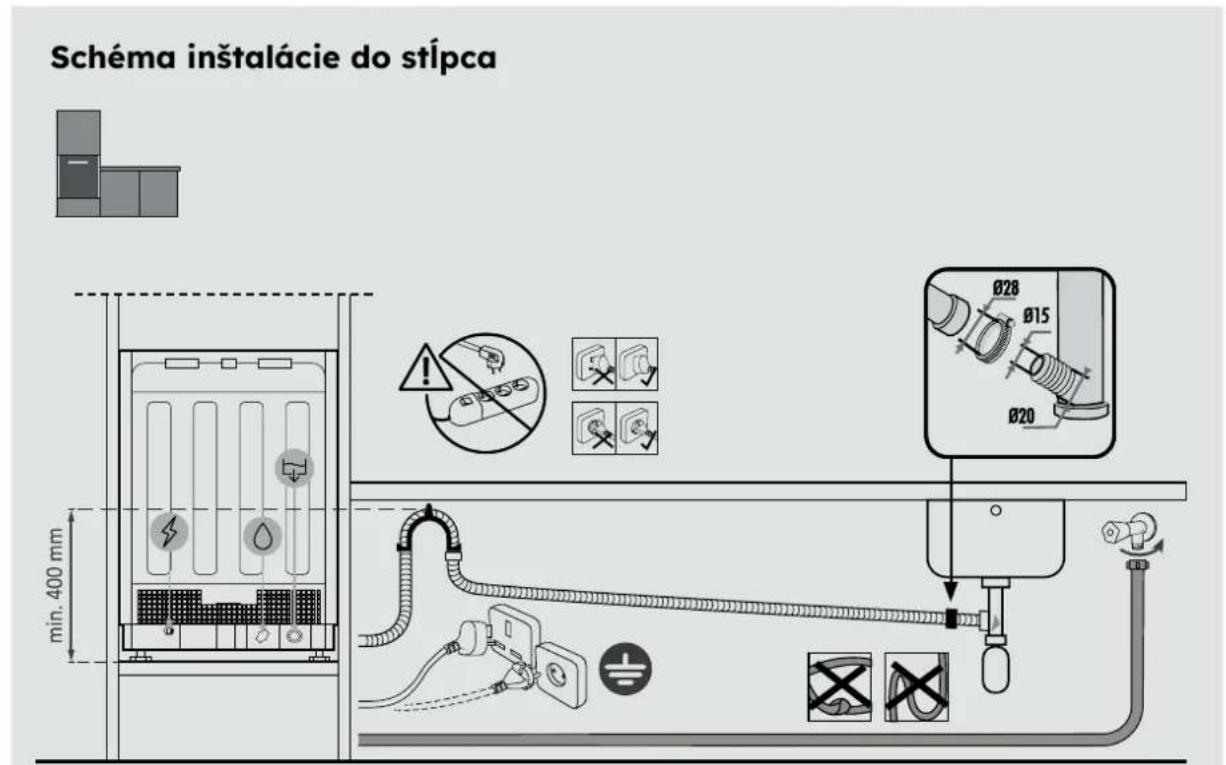

Schéma inštalácie do stípca min. 400 mm Ø28 Ø15 Ø20

UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre d'alšie informácie si pozrite Užívatel'skú príručku.

Na konci inštalácie:

• Informujte používatel'a o základných funkciách;
• Informujte používatel'a o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používatelovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použit aj s novým spotrebičom.
