РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XS 6B0M4PDB HAIER

Това ръководство за монтаж е предназначено за производители на кухни, които ще работят с тези продукти. За да осигурите безопасност и да получите найдобри резултати, моля, прочетете внимателно това ръководство, включително инструкциите за безопасност, и го запазете за бъдещи справки. Преди да продължите с монтажа, запишете серийния номер, тъй като може да ви е необходим в случай на ремонт. Проверете за евентуални повреди по време на транспортирането и при съмнение се консултирайте с техник преди да използвате уреда. Винаги дръжте всички опаковъчни материали далеч от деца.

i БЕЛЕЖКА: Характеристиките, снимките в ръководството и принадлежностите на продукта може да се различават в зависимост от закупения модел.

Индекс

2 Къде да монтирате съдомиялната машина стр.3

3 Размери на съдомиялната машина стр.4-5

4 Видео с инструкции за монтиране стъпка по стъпка стр.6

6 Размери за вграждане стр.7

7 Инструкции за монтаж на съдомиялна машина стр.8-17

7.1 Сглобяване на кондензаторни компоненти
7.2 Монтаж на лентата срещу конденз
7.3 Регулиране на височината
7.4 Регулиране на задните крачета
7.5 Регулиране на предните крачета
7.6 Регулиране на наклона
7.7 Поставяне в отделението за вграждане
7.8 Фиксиране на предните крачета
7.9 Подготовка на панела
7.10 Монтаж на панел
7.11 Монтаж на машината в кухнята

8 Свързване към канализационната система и електрическата мрежа стр.18-19

8.1 Схема на свързване

8.2 Предпазни устройства

10 Разглобяване на съдомиялната машина стр.19

Спазвайте тези указания, преди да започнете монтажа на продукта. Вашата безопасност е много важна за нас. Моля, прочетете внимателно тази информация, преди да използвате продукта.

• Монтажът трябва да се извърши от квалифициран техник, който трябва да познава и спазва законите, действащи в страната на монтажа, и инструкциите на производителя;
• Ако е необходим ремонт от производителя за отстраняване на неизправности, причинени от неправилен монтаж, такъв ремонт не се покрива от гаранцията;
• Отстранете опаковъчния материал, преди да използвате уреда;
• След разопаковане на уреда, винаги проверявайте дали не е повреден. В случай на проблем се свържете с отдела за обслужване на клиенти преди инсталиране и не го свързвайте към електрическата мрежа;
• Повреден продукт може да бъде причина за късо съединение, токов удар, пожар и други опасности;
• Проверете опаковката за принадлежности или придружаващи материали (пликове с винтове, документи, брошури и др.) и ако има такива, ги извадете и приберете;
• Неправилният монтаж може да причини нараняване или вреда на хора, животни или вещи. Производителят не носи отговорност за подобни наранявания или вреди;
• Безопасната употреба е гарантирана само ако монтажът е извършен правилно съгласно тези инструкции. В случай на повреда, причинена от неправилен монтаж, отговорността е на лицето, което е инсталирало продукта;
• По време на монтажа уредът не трябва да бъде свързан към електрозахранването;
• Препоръчително е да носите защитни ръкавици по време на монтажа, за да избегнете наранявания от порязване;
• В случай на неправилен монтаж, манипулация на устройството и неправилно свързване, гаранцията на продукта ще бъде анулирана;
• Уверете се, че когато захранващият кабел на продукта е свързан, до него няма достъп;
• След монтажа, захранващият кабел не трябва да влиза в контакт с движещи се части на кухненските компоненти (като например чекмедже) и не трябва да бъде изложен на механично напрежение;
• При доставяне на продукта на крайния потребител, техникът трябва да се увери, че той е инсталиран правилно;
• Не свързвайте продукта към електрическата мрежа, докато предният панел не е напълно монтиран. В противен случай може да има опасност от токов удар;

• Бъдете внимателни по време на транспортиране, продуктът е тежък;

• Преди да започнете монтажа, проверете всички размери на отделението за вграждане, като ги сравните с инструкциите, съдържащи се в това ръководство. Обърнете внимание, че е възможно вратата да се подравни с вратите на други мебели, дори ако тя надвишава височината на контролния панел;

• Уверете се, че мястото за монтаж е стабилно и здраво;
• Поставете защитното фолио, предоставено в монтажния комплект, под работния плот и върху околните мебели. Това фолио предпазва мебелите от влага;
• Бъдете внимателни при отваряне и затваряне на продукта;
• Неправилният монтаж може да доведе до преобръщане на продукта;
• Продуктът трябва да е нивелиран, за да функционира правилно, в противен случай вратата няма да се затваря правилно, което ще доведе до излизане на гореща пара.

Къде да монтирате съдомиялната машина

2

• Монтирайте и използвайте този продукт в затворена, покрита, суха и добре проветрива среда;
• Не монтирайте продукта в открити среди, изложени на атмосферни влияния;
• Монтирайте продукта близо до електрически контакт;
• Използвайте продукта само когато е поставен във вдлъбнато отделение, в противен случай рискувате нараняване и изгаряния;
• Не инсталирайте съдомиялната машина под готварски плот/котлон;
• Не монтирайте продукта в близост до източници на топлина (радиатори, печки и др.);
• Не поставяйте продукта върху килими или подобни повърхности;
• Поставете продукта върху чиста, равна и стабилна повърхност.

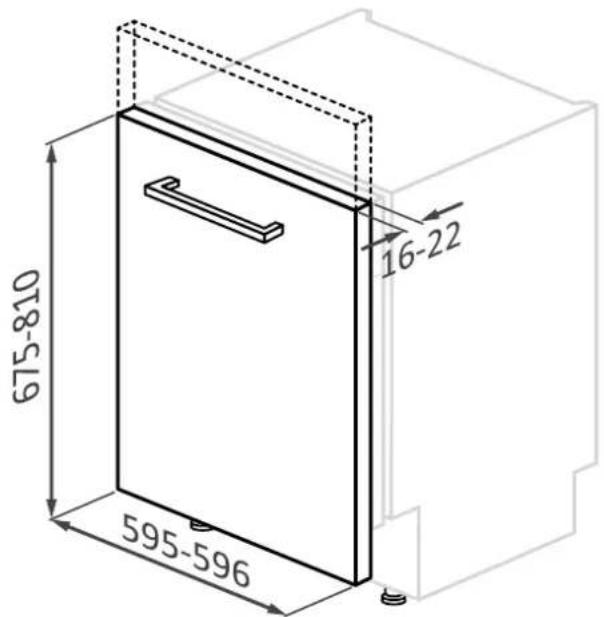

3 Размери на съдомиялната машина

Размери в милиметри

Аксонометричен изглед отпред с кухненска врата

675-810 595-596 16-22

⚠️ ВНИМАНИЕ: Ако кухненският панел е по-тежък от 9 кг, свържете се със сервисния център.

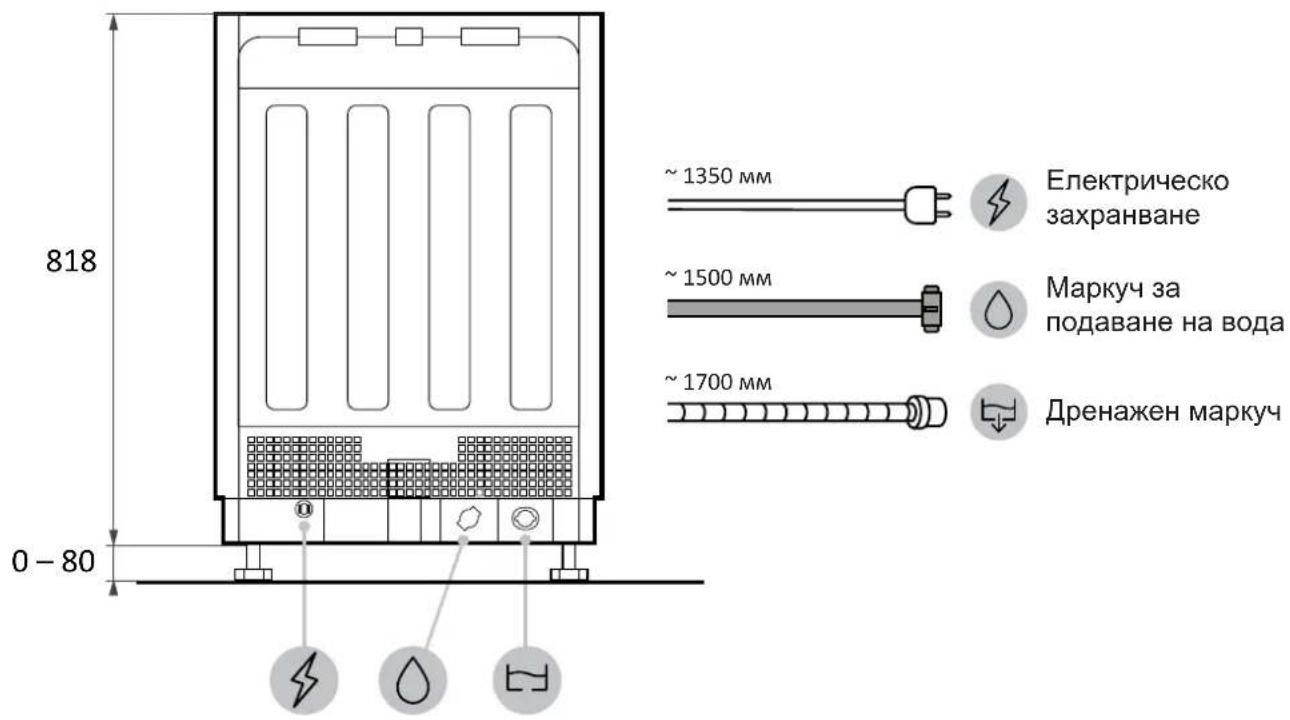

Размери в милиметри

Изглед отзад

818 0 - 80 ~ 1350 мм Електрическо захранване ~ 1500 мм Маркуч за подаване на вода ~ 1700 мм Дренажен маркуч

Страничен изглед

1200 690

4. Видео с инструкции за монтиране стъпка по стъпка

Можете да видите видеоото с инструкции за инсталиране на продукта, като сканирате QR кода:

или като кликнете върху този

2-3 часа

5 Инструменти за монтаж

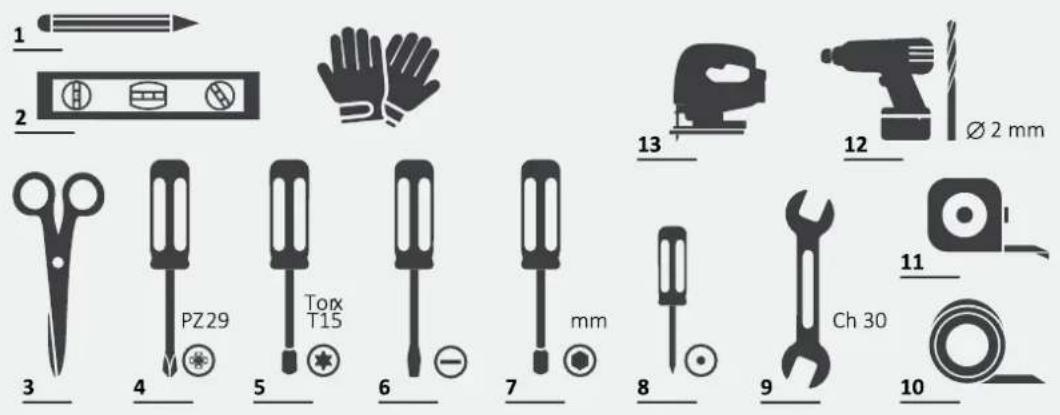

Необходими инструменти

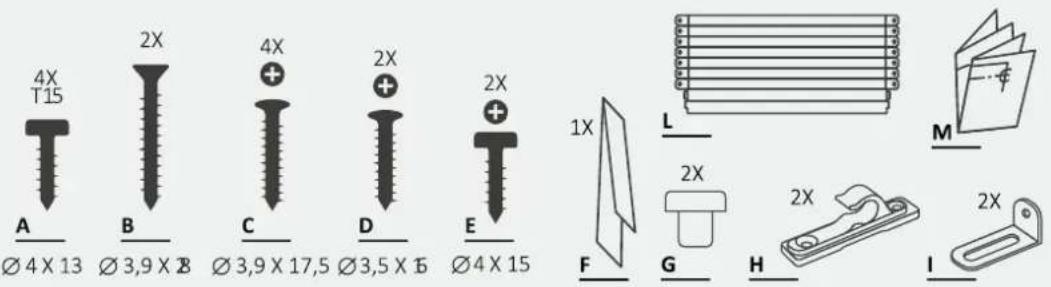

Инструменти, предоставени с продукта

Размери в милиметри

⚠️ ВНИМАНИЕ: Минималната височина на съдомиялната машина е 818 мм; в този случай разстоянието между кухненската вратичка и пода трябва да бъде между 90 и 120 мм. Ако съдомиялната машина е повдигната (макс. 898 мм), разстоянието от вратата до пода също трябва да се увеличи пропорционално, до максимум между 170 и 200 мм.

7.1 Сглобяване на кондензаторни компоненти

1.

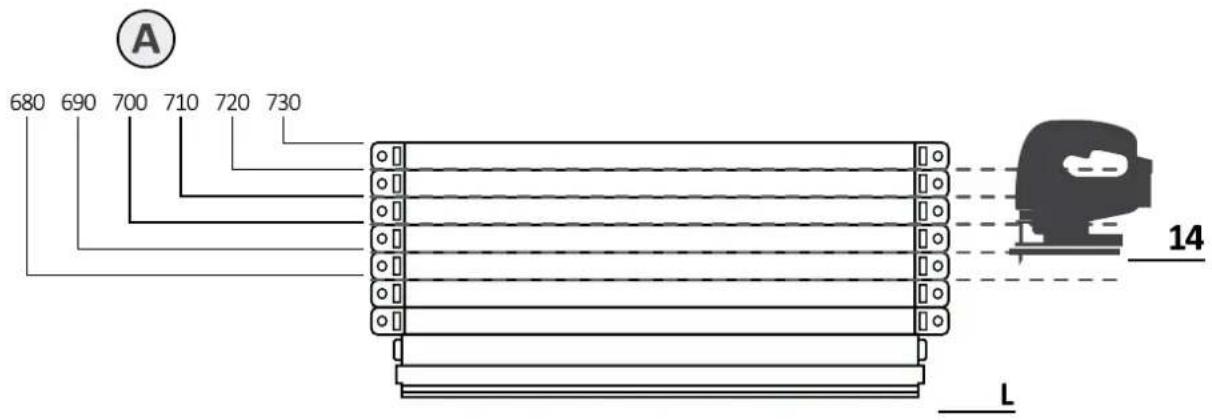

Регулирайте размера на компонента (I) въз основа на височината на кухненската вратичка;

680 690 700 710 720 730 A 14 L

680-730 A 16-22 595-596

7.1 Сглобяване на кондензаторни компоненти

2.

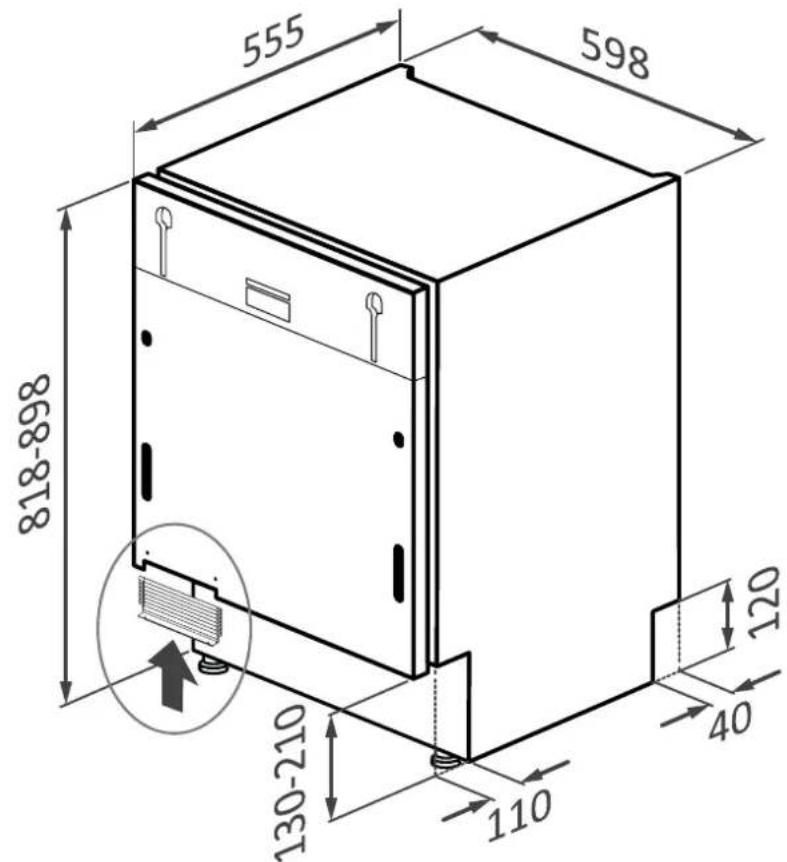

Поставете компонент (L) в предоставеното пространство, както е показано на фигурата по-долу;

555 598 818-898 130-210 120 40 110

3.

Фиксирайте компонент (I), като го завинтите с включените винтове;

B 5

7 Инструкции за монтаж на съдомиялна машина

7.2 Монтаж на лентата срещу конденз

Залепете самозалепващата се лента под работния плот и отстрани на съседните мебели.

1.

F

1.

7.3 Регулиране на височината

Наклонете съдомиялната машина, като повдигнете задната й част с около 10 см.

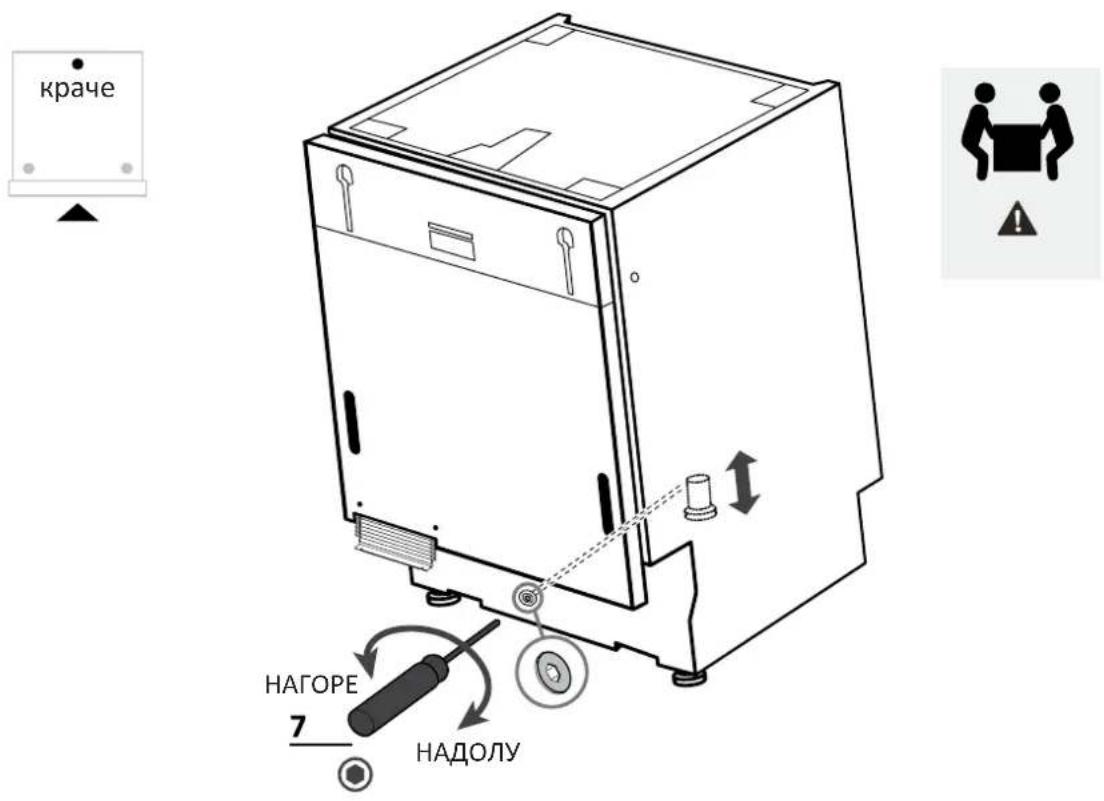

7.4 Регулиране на задните крачета

Регулирайте височината на задното краче, като действате от предната част на машината, както е посочено по-долу.

Краче НАГОРЕ 7 НАДОЛУ

7 Инструкции за монтаж на съдомиялна машина

7.5 Регулиране на предните крачета

Регулирайте директно предните крачета. Ако е необходимо, повдигнете леко съдомиялната машина.

Крачета 6 Ch 26 9

7.6 Регулиране на наклона

Нивелирайте съдомиялната машина по вертикалната и хоризонталната равнина.

7.7 Поставяне в отделението за вграждане

Поставете съдомиялната машина в отделението за вграждане и проверете размерите и допустимите отклонения.

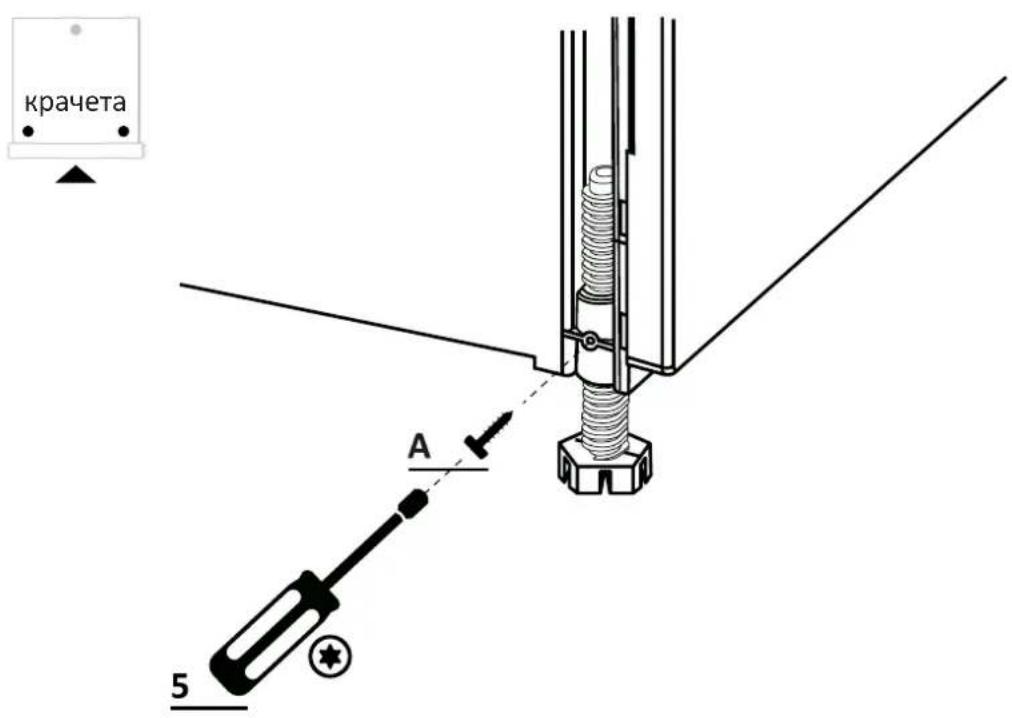

7.8 Фиксиране на предните крачета

След като проверите всички измервания, закрепете трайно предните крачета, за да предотвратите разхлабването им с течение на времето. Тази операция може да се извърши и след поставяне на кухненския панел.

крачета A 5

7 Инструкции за монтаж на съдомиялна машина

7.9 Подготовка на панела

1.

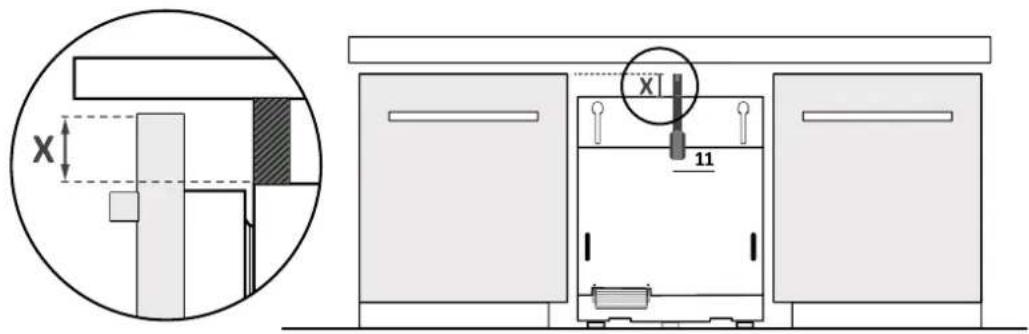

Измерете разстоянието между горния ръб на съседните врати и съдомиялната машина;

Пренесете измерването върху кухненския панел и отбележете центъра;

X 1 11

3.

Поставете шаблона за пробиване и следвайте предоставените инструкции;

7.9 Подготовка на панела

4.

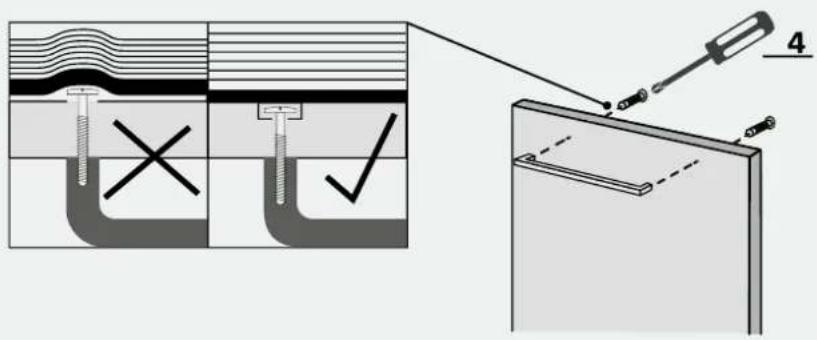

Отстранете шаблона за пробиване и поставете принадлежностите.

⚠️ ВНИМАНИЕ: Уверете се, че главите на винтовете не стърчат извън от панела от задната повърхност, особено ако монтирате дръжката.

7 Инструкции за монтаж на съдомиялна машина

7.10 Монтаж на панел

1.

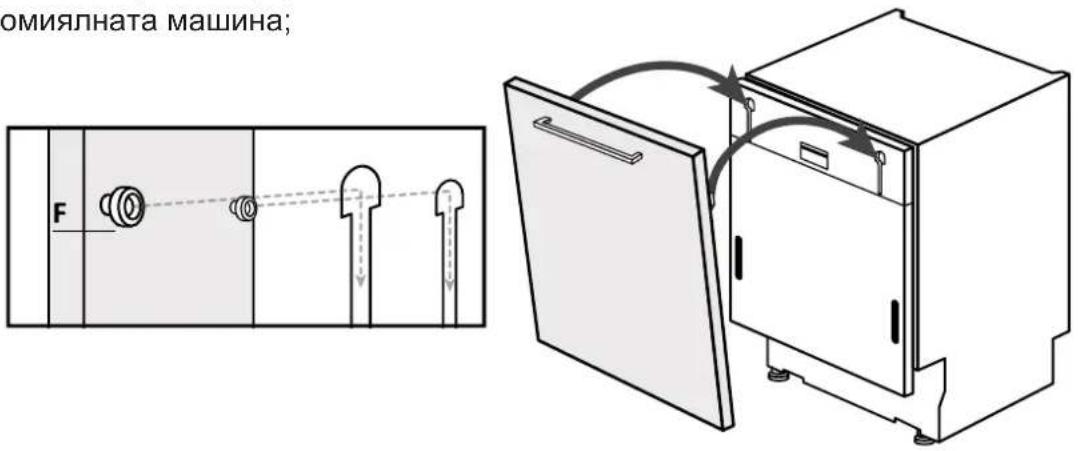

Поставете горните щифтове в слотовете на съдомиялната машина;

омиялната машина; F

2.

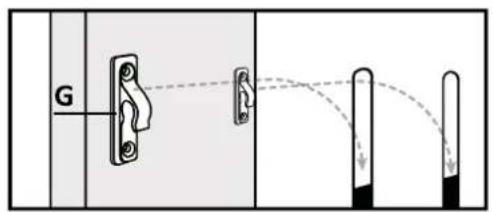

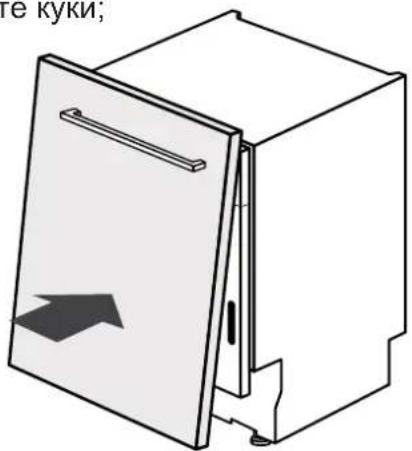

Фиксирайте панела, като използвате долните куки;

G

⚠️ ВНИМАНИЕ: Свържете съдомиялната към водопровода и електрическата мрежа на този етап, спазвайки инструкциите, предоставени в глава 8

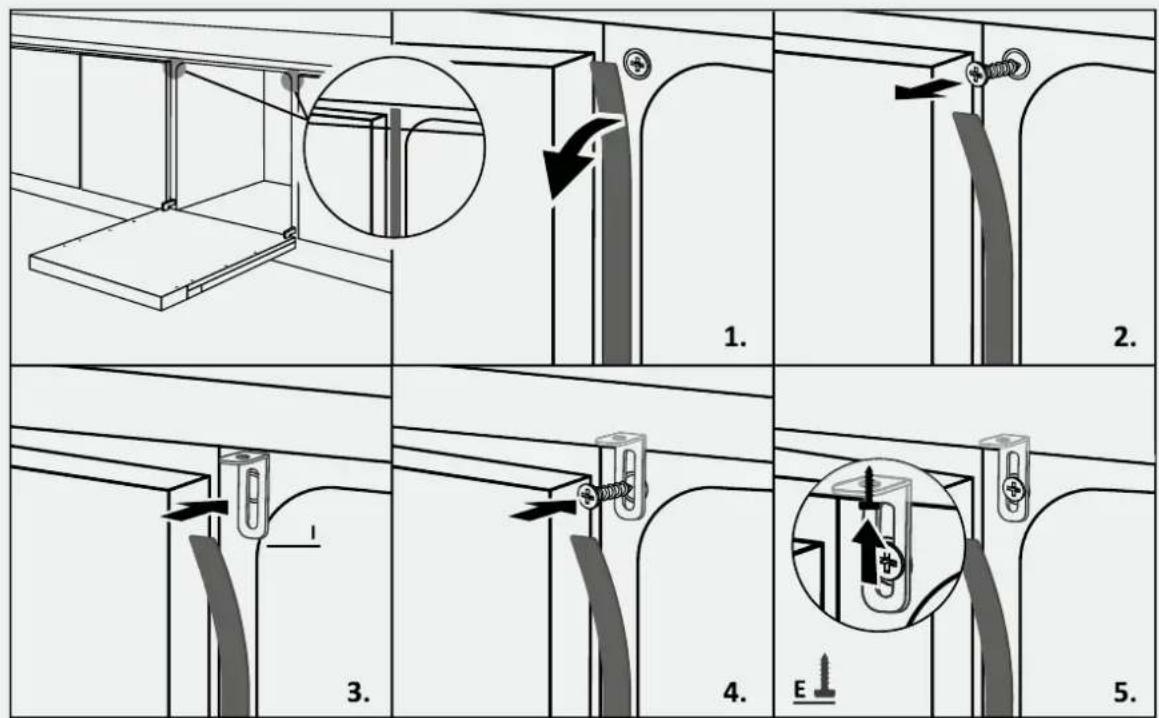

7.11 Монтаж на машината в кухнята

Инструкции за закрепване на съдомиялната машина отстрани към съседни шкафове.

⚠️ ВНИМАНИЕ: Ако не можете да фиксирате съдомиялната машина странично, използвайте предоставените скоби и я закрепете към работния плот; бъдете внимателни, ако материалът на работния плот не е дърво.

8 Свързване към канализационната система и електрическата мрежа

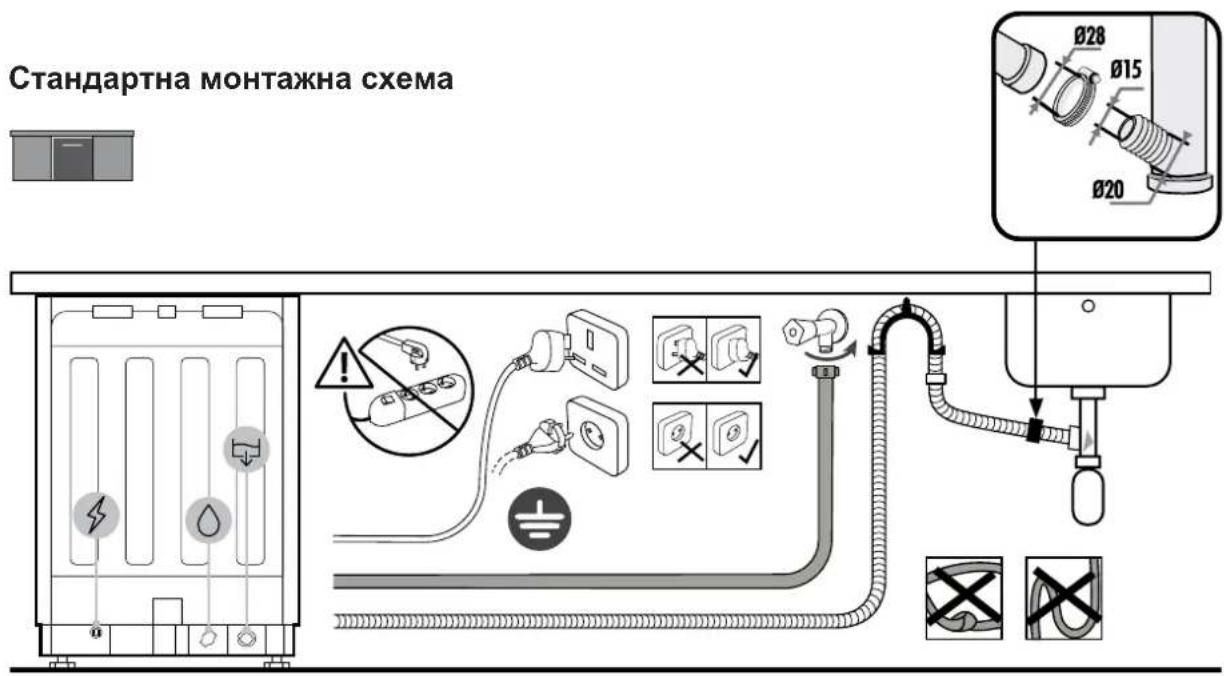

8.1 Схема на свързване

⚠️ ВНИМАНИЕ: Уверете се, че водното налягане е между 0,08 МРа и 1 МРа.

8.2 Предпазни устройства

Всички съдомиялни машини са оборудвани с устройство за защита срещу преливане, което в случай че водата надвиши нормалното ниво поради неизправност, автоматично блокира водния поток и/или източва излишната вода.

Вижте ръководството за потребителя за повече подробности.

• Информирайте потребителя за основните функции;
• Информирайте потребителя за всички аспекти, свързани с безопасната употреба и боравене;
• Доставете на потребителя принадлежностите и инструкциите за употреба и монтаж, които следва да се съхраняват внимателно.

След завършване на монтажа отстранете защитното фолио, лентата и всички други опаковъчни материали и извадете предоставените принадлежности от вътрешността на продукта.

БЕЛЕЖКА: Действителният външен вид на продукта зависи от избрания модел.

Разглобяване на съдомиялната машина

10

• Изключете продукта от електрозахранването;
• Развийте фиксиращите винтове;
• Повдигнете леко продукта и го извадете напълно;
• Този продукт няма да повреди шкафа, който може да бъде използван и с нов уред.
