Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Haier
Model	XS 6B0M4PDB
Dimenzije (Š x G x V)	598 x 555 x 818-898 mm
Teža (ocenjena)	Približno 40 kg
Električno napajanje	220-240 V, 50 Hz
Vodni tlak	0,08 - 1 MPa
Varnostne naprave	Zaščita pred prelivanjem, samodejni izklop v primeru okvare
Namestitev	Vgradna, s strani usposobljenega tehnika
Nastavitev višine	Nastavljive zadnje in sprednje noge
Nastavitev naklona	Da, za izravnavo
Priloženi dodatki	Vijaki, protiparni trak, zaščitna folija, vrtalna šablona
Združljivost kuhinjskega panela	Panel do 9 kg, debelina 16-22 mm
Število pogrinjkov	Ni navedeno (standardni model)
Energijski razred	Ni navedeno (glejte nalepko)

Pogosto zastavljena vprašanja - XS 6B0M4PDB HAIER

Kakšna je minimalna vgradna višina?

Minimalna višina pomivalnega stroja je 818 mm. Razdalja med kuhinjskimi vrati in tlemi mora biti pri tej višini med 90 in 120 mm.

Kako nastaviti noge pomivalnega stroja?

Zadnja noga se nastavlja s sprednje strani s pomočjo kolesca. Sprednje noge nastavite neposredno z vrtenjem. Po nastavitvi pritrdite sprednje noge s priloženimi vijaki, da preprečite popuščanje.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, pomivalnega stroja ne nameščajte pod kuhalno ploščo ali v bližino virov toplote.

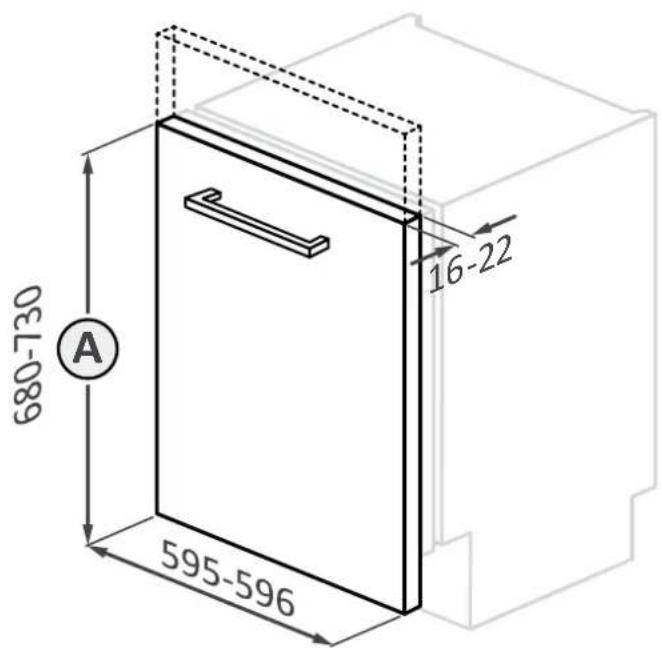

Kakšna vrsta kuhinjskega panela je združljiva?

Panel mora tehtati manj kot 9 kg, imeti debelino 16 do 22 mm in ustrezne dimenzije (višina 675-810 mm, širina 595-596 mm).

Kako namestiti kuhinjski panel?

Uporabite priloženo vrtalno šablono za označevanje lukenj, nato pritrdite panel tako, da vstavite zgornje zatiče v reže pomivalnega stroja in privijete spodnji del.

Kaj storiti v primeru puščanja vode?

Pomivalni stroj je opremljen z napravo za zaščito pred prelivanjem, ki ustavi dotok vode ali odvaja presežek. Preverite priključke in se obrnite na tehnika, če težava vztraja.

Kako zagnati cikel pomivanja?

Glejte uporabniški priročnik, priložen napravi, za razpoložljive programe in navodila za zagon.

Kako očistiti pomivalni stroj?

Redno čistite filtre in pralne roke. Uporabite primerno čistilo. Uporabniški priročnik vsebuje podrobna navodila.

Kje najdem serijsko številko?

Zabeležite serijsko številko pred namestitvijo; nahaja se na identifikacijski ploščici naprave (običajno ob strani ali zadaj).

Kako razstaviti pomivalni stroj?

Odklopite električno in vodno napajanje, odvijte pritrdilne vijake, nato rahlo dvignite napravo, da jo odstranite iz omare.

NAVODILA ZA UPORABO XS 6B0M4PDB HAIER

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev p.2-3
2 Kje namestiti pomivalni stroj p.3
3 Dimenzije pomivalnega stroja p.4-5
4 Video z navodili za namestitev korak za korakom p.6
5 Orodja za namestitev p.6
6 Dimenzije za vgradnjo p.7
7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Sestavljanje kondenzatorske komponente
7.2 Namestitev parnega traku
7.3 Nastavitev višine
7.4 Nastavitev zadnje noge
7.5 Nastavitev višine sprednjih nog
7.6 Nastavitev nagiba
7.7 Vstavitev v vgradni predal
7.8 Pritrditev sprednjih nog
7.9 Priprava plošče
7.10 Namestitev plošče
7.11 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18-19

8.1 Shema povezave
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

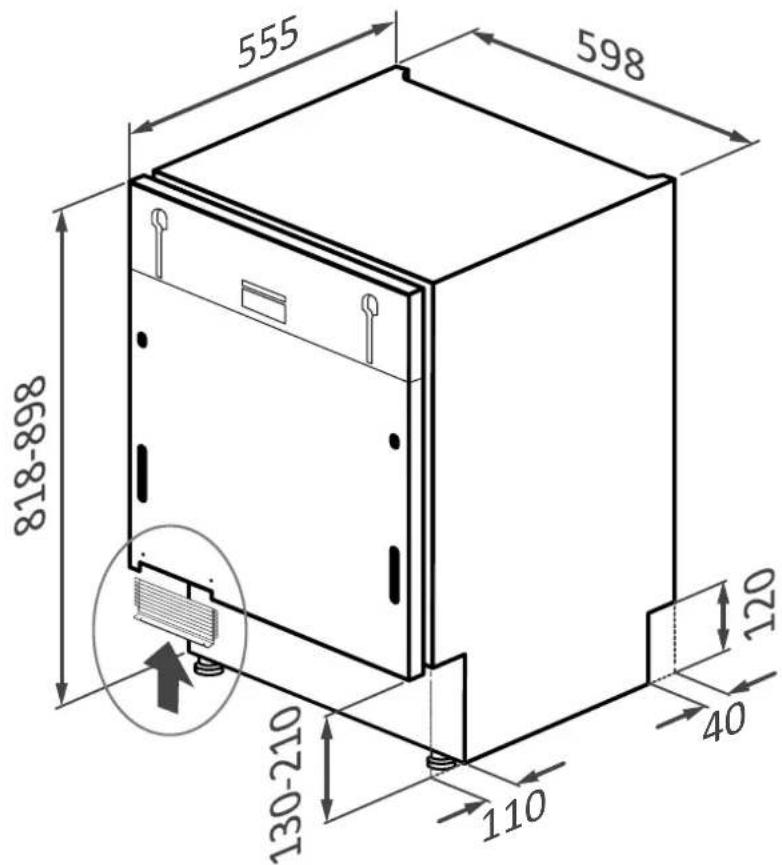

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: će je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

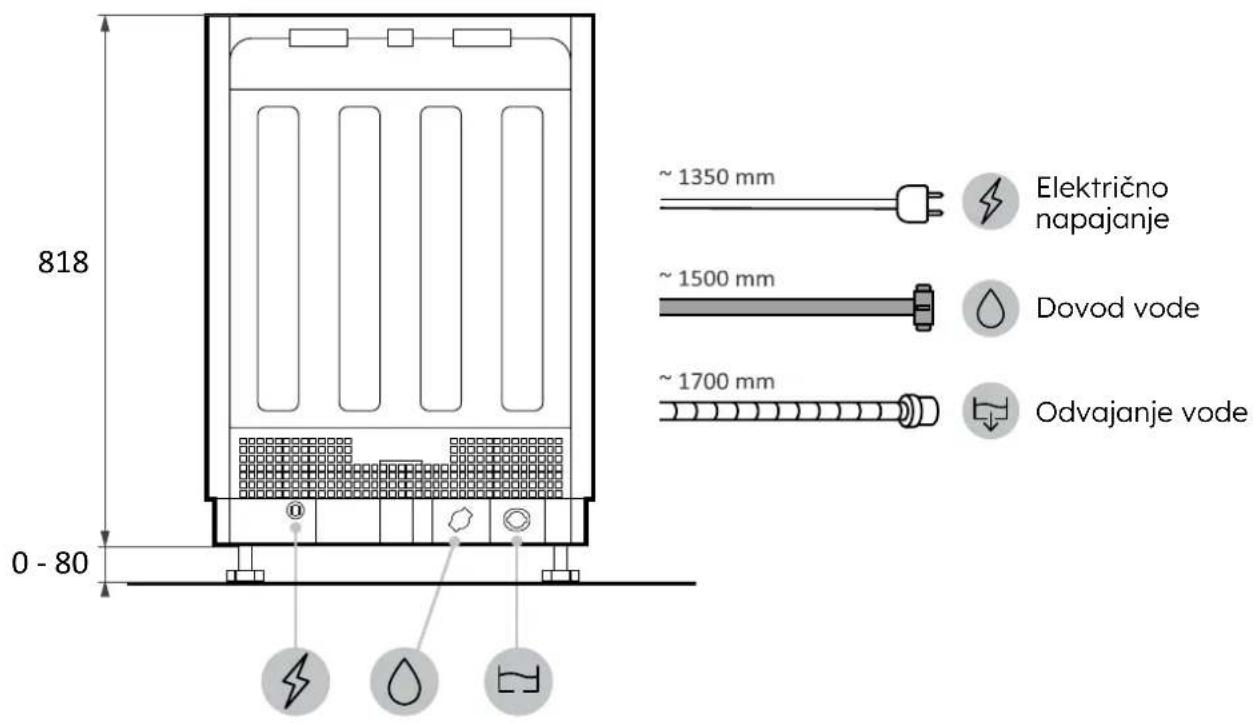

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji link

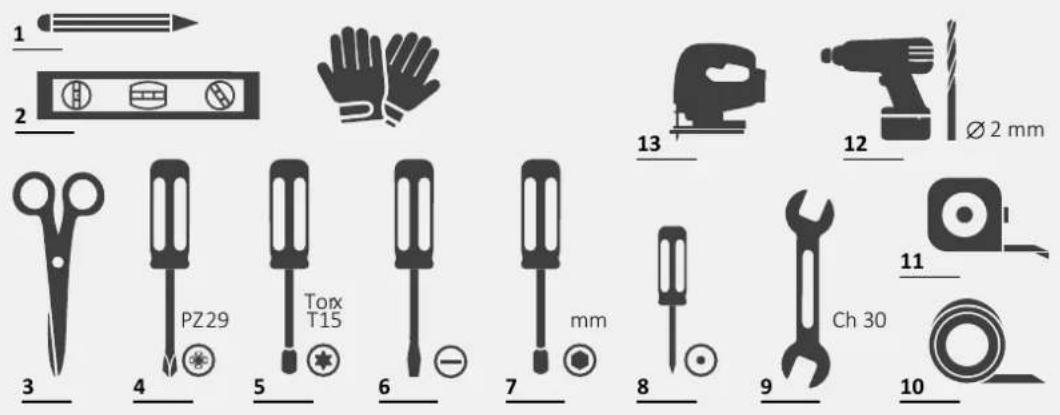

5 Orodja za namestitev

Potrebna orodja

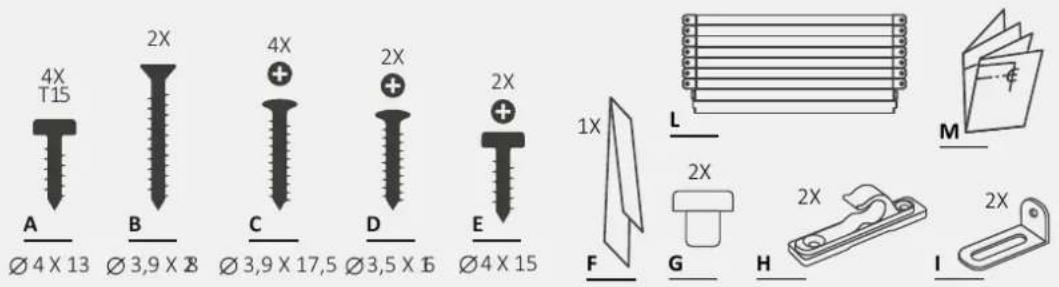

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

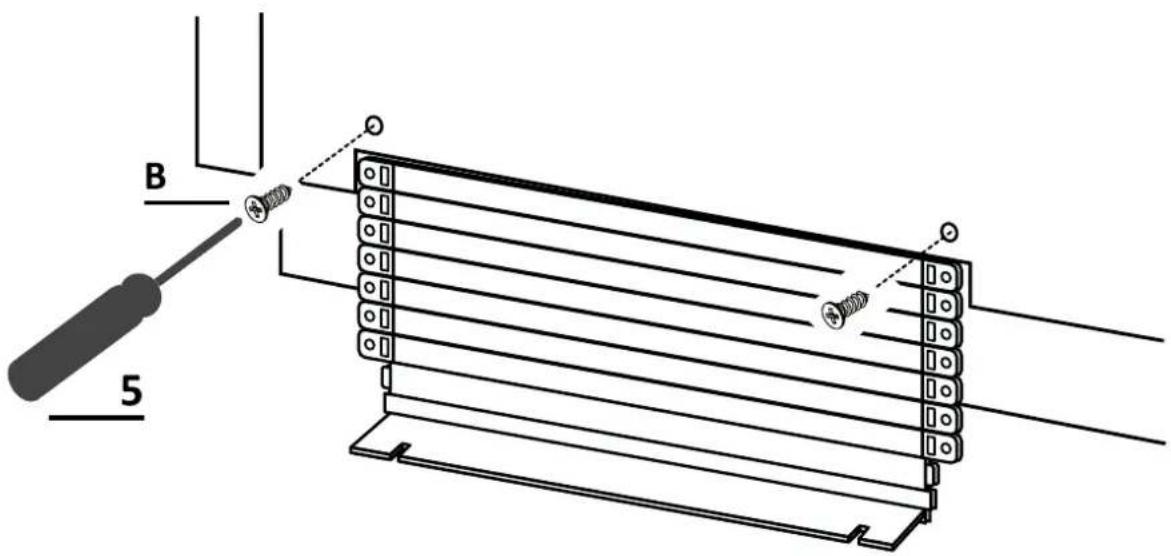

7.1 Sestavljanje kondenzatorske komponente

1.

Prilagodite velikost komponente (L) glede na višino kuhinjskih vrat;

7.1 Sestavljanje kondenzatorske komponente

2.

Vstavite komponento (L) v predviden prostor, kot je prikazano na spodnji sliki;

3.

Pritrdite komponento (L)z vijačenjem s priloženimi vijaki;

7 Navodila za namestitev pomivalnega stroja

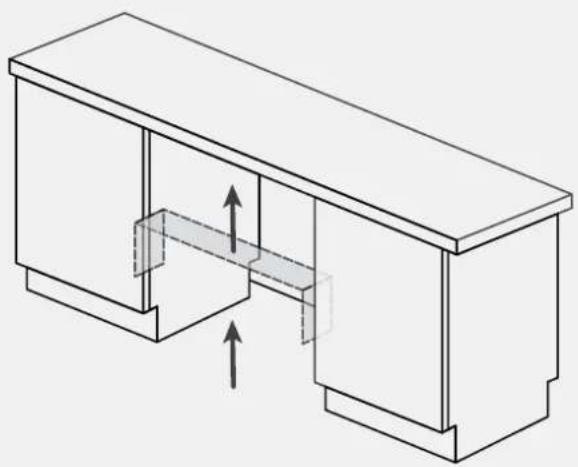

7.2 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

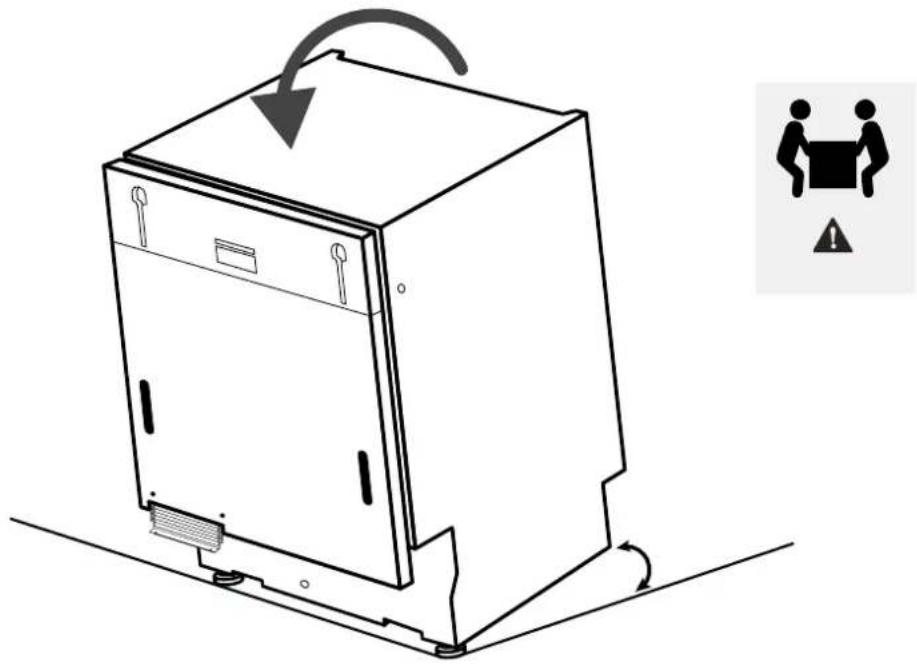

7.3 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

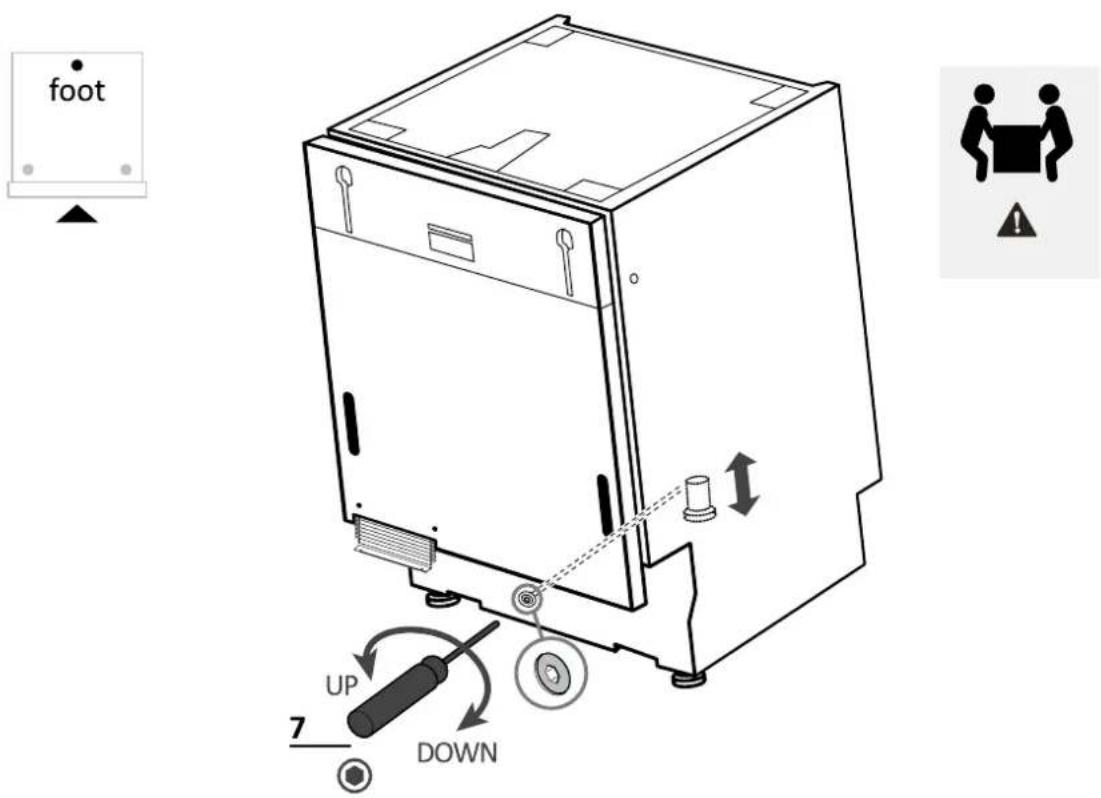

7.4 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

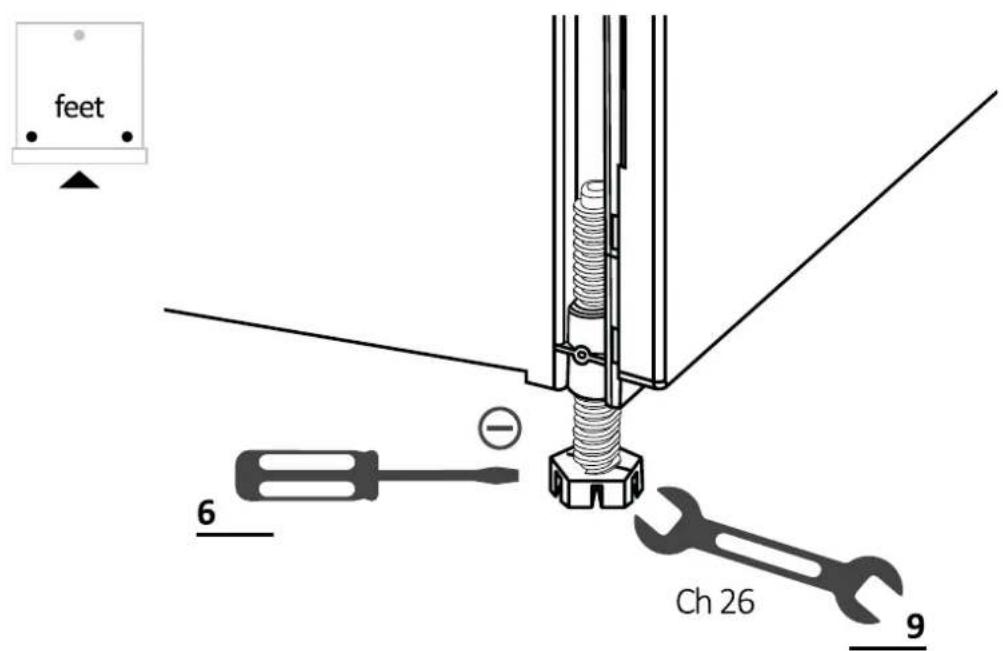

7.5 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.6 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

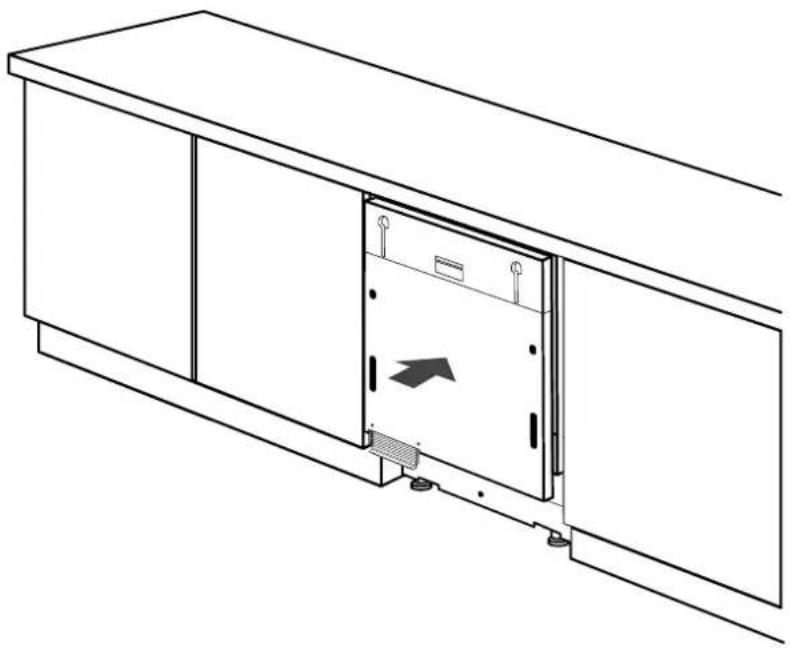

7.7 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.8 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

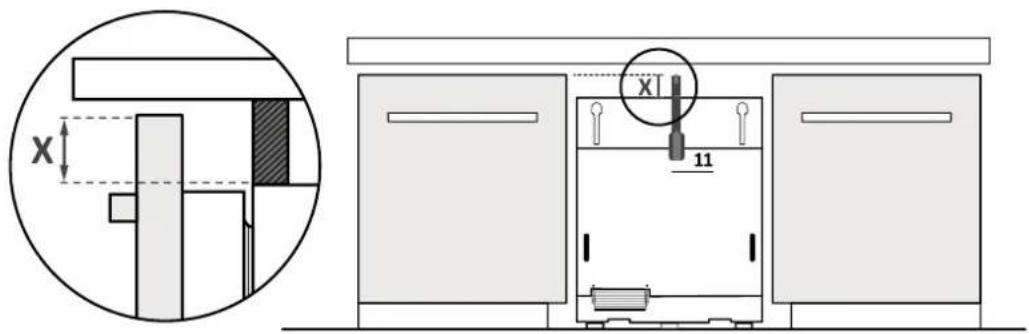

7.9 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

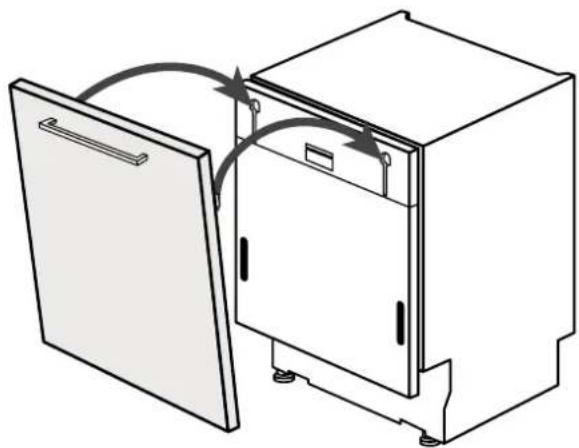

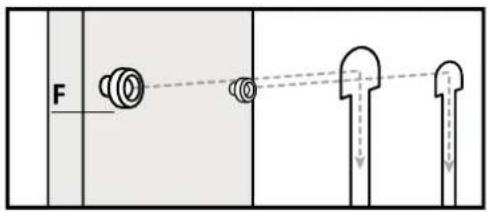

7.10 Namestitev plošče

1.

Vstavite zgornje zatiče v reže pomivalnega stroja;

Pritrdite panel na spodnji del pomivalnega stroja;

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

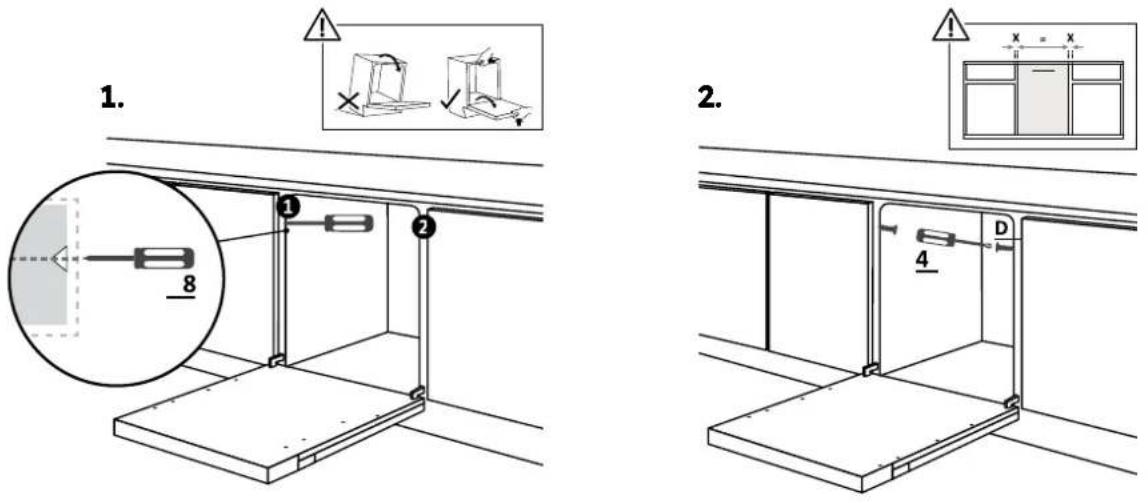

7.11 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
