NÁVOD NA OBSLUHU RUBIN 1 EINHELL

Montážne a bezpečnostné pokyny / zoznam náradia

Đakujeme, že ste sa rozhodli pre výrobok firmy Einhell. Prajeme Vám veľa potešenia s vašim novým skleníkom. Tento hliníkový skleník, ktorý ste zakúpili, predstavuje precízne skonštruovaný skleník, ktorého profily sú obzvlášť stabilné. Vďaka jeho kompaktnej a modulárnej stavbe je možná rýchla montáž.

Jednotlivé čísla dielov sú vyrazené do príslušných hliníkových profilov. Skontrolujte prosím vyrazené čísla profilov pred tým, než jednotlivé profily namontujete.

• Odporúčame vykonávať montáz skleníka 2 osobám.
• Aby sa zabránilo nehodám, nemali by sa v bezprostrednej blízkosti nachádzať žiadne deti.
• Pri montáži hliníkových profilov používajte ochranné rukavice! Nebezpečenstvo porezania a pomliaždenia!
• Po kompletnom zmontovaní skleníka ešte raz dotiahnite všetky skrutkové spoje pomocou vidlicového alebo zatvoreného klúča!

Upozornenie

Výrobca neručí za škody spôsobené búrkou, vetrom, vodou alebo tiažou snehu. Nepreberá sa žiadna garancia za následné škody ani škody na majetku. Vyhradzujeme si právo na d'alší vývoj v zmysle technického pokroku. Takto môžu vznikať malé odchýlky v zobrazeniach. V prípade viditelých poškodení stavebných dielov sa musia tieto nahradiť originálnymi náhradnými dielmi. Kompletný zoznam jednotlivých dielov nájdete v časti 2 návodu na montáz.

Zoznam náradia

Ako montážne náradie potrebujete:

Klúč na skrutky s vnútorným šesthranom (vel'kosť 4)

zatvorený klúč (vel'kost' 10 / 13)

Vrták ∅ 2,0 mm

Vítačka alebo akumulátorový skrutkovač

alebo skladací meter

Vo všetkých montážnych vreckách sú obsiahnuté dodatočné skrutky a matice ako rezerva!

Vždy skontrolujte horizontálnu resp. vertikálnu polohu profilov pomocou vodováhy.

Dbajte na to, aby boli profily namontované vždy na doraz do definovaných koncových polôh.

Upozornenie k návodu na montáž:

V návode na montáž je ako referenčný model použitý model s 5 pol'ami (2 polia + 3 polia). Na prehl'adných zobrazeniach je znázornený vždy tento model. Oproti tomuto modelu sa ostatné skleníky odlišujú len počtom postranných polí. V prípade, že ste zakúpili jeden z iných modelov, dodržiavajte prosím príslušné montážne pokyny pre váš skleník.

Užívatel'ské pokyny / základy / plán základov

Užívatel'ské pokyny

• Pravidelne kontrolujte raz za tri mesiace skrutkové spoje a v prípade potreby ich dotiahnite.
• Skontrolujte po silnejšom vetre alebo bürke skrutkové spoje ako aj správne uloženie stenových dosiek.
  • V prípade silného vetra a búrky zatvorte okná a dvere vášho skleníka.
  •V oblastiach ohrozených bürkami by ste mali skleník dodatočne zabezpečit pomocou vhodného bürkového ukotvenia (nie je súčasťou dodávky).
• Pri teplotách pod bodom mrazu (0 °C) neudierajte tvrdými predmetmi na stenové dosky.
• Strecha vášho skleníka sa musí včas zbavit snehovej pokrývky, aby nevznikla nebezpečná záťaž snehu. Výška snehu 10 cm resp. výška ľadu 2 cm už môže byť nebezpečná!
• Strecha vášho skleníka nie je určená na chodenie!
  •V skleníku nemanipulovať s otvoreným ohňom a podobne! Používať len schválené vykurovacie prístroje!
• Musia sa dodržiavať lokálne platné stavebné predpisy.

Základy

Pozor: Skleník nemá žiaden separátny základový profil. Skleník môžete postaviť na dopredu pripravené murované alebo betónové základy (pozri základový plán) alebo môžete skleník namontovať na ocel’ové základy (možné zakúpiť ako príslušenstvo).

Pozor:

Základy z betónu / muriva

Pravouhlosť základov je veľmi dôležitá pre montáž skleníka. Základy musia byť presne v pravom uhle a vo vodorovnej polohe. Skontrolujte ich pomocou vodováhy. Pozor: Základy sa musia založit’ do mrazuvzdornej híbky.

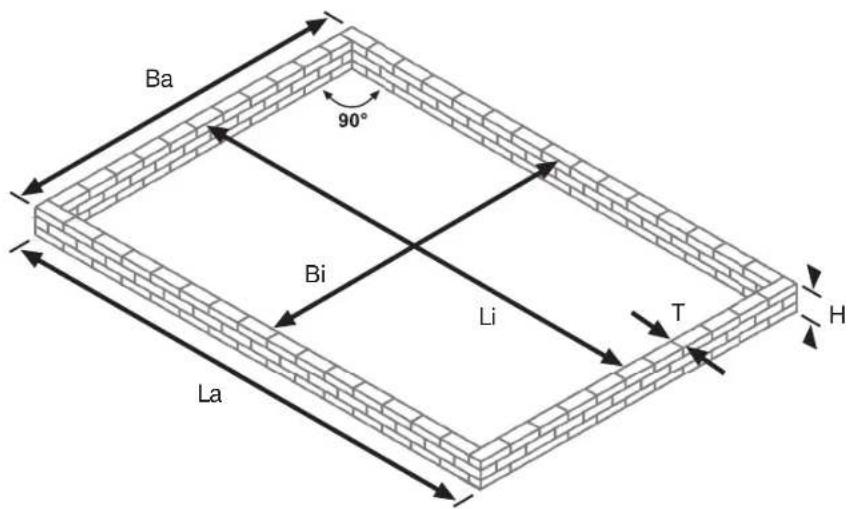

Základový plán

Betónové alebo murované základy

Skleník La (cm) Li (cm) Ba (cm) Bi (cm) T (cm) H (cm)

3 polia 224 204 259 239 10 mrazuvzdorná híbka (30)
4 polia 295 275 259 239 10 mrazuvzdorná híbka (30)
5 polia 366 346 259 239 10 mrazuvzdorná híbka (30)
6 polia 437 417 259 239 10 mrazuvzdorná híbka (30)
7 polia 508 488 259 239 10 mrazuvzdorná híbka (30)

Ba 90° Bi Li T H La

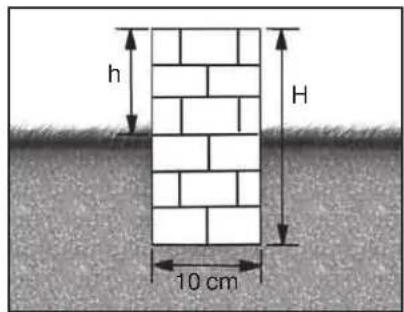

h H 10 cm

Základy musia byť minimálne 10 cm široké (T) a podľa potreby vysoké (h)! Základy musia byť v pravom uhle a vo vodorovnej polohe.

Baliaci list - hliníkové profily

Hliníkové profily vášho skleníka sú dodávané zabalené vo viacerých kartónoch:

3 polia

Hliníkové profily

Č. balenia Obsah

36.505.30

Hliníkové profily – zadná stena

36.505.34

Hliníkové profily – 2 polia

4 polia s jednoduchými dverami

Hliníkové profily

Č. balenia Obsah

36.505.30

Hliníkové profily - predná stena s jednoduchými dverami

36.505.32

Hliníkové profily – zadná stena

36.505.33

Hliníkové profily – 2 polia

36.505.33

Hliníkové profily – 2 polia

36.505.35

Spojovacia súprava

Hliníkové profily – zadná stena

36.505.33

Hliníkové profily – 2 polia

36.505.33

Hliníkové profily – 2 polia

36.505.35

Spojovacia súprava

5 polia s jednoduchými dverami

Hliníkové profily

Č. balenia Obsah

36.505.30

Hliníkové profily - predná stena s jednoduchými dverami

36.505.32

Hliníkové profily – zadná stena

36.505.33

Hliníkové profily – 2 polia

36.505.34

Hliníkové profily – 3 polia

36.505.35

Spojovacia súprava

Hliníkové profily – zadná stena

36.505.33

Hliníkové profily – 2 polia

36.505.34

Hliníkové profily – 3 polia

36.505.35

Spojovacia súprava

6 polia

Hliníkové profily

Č. balenia Obsah

36.505.31

Hliníkové profily – zadná stena

36.505.34

Hliníkové profily – 3 polia

36.505.34

Hliníkové profily – 3 polia

36.505.35

Spojovacia súprava

7 polia

Hliníkové profily

Č. balenia Obsah

36.505.31

Hliníkové profily – zadná stena

36.505.33

Hliníkové profily – 2 polia

36.505.33

Hliníkové profily – 2 polia

36.505.34

Hliníkové profily – 3 polia

36.505.35

Spojovacia súprava

36.505.35

Spojovacia súprava

Pokyny k montážnym krokom

V tomto sprievodnom zošitku máte k dispozícii všetky dôležité pokyny a texty vo vašom jazyku. Na základe nasledujúcich prikladov je znázornené, ako sú zložené jednotlivé kroky montáže a zobrazení v nemeckom návode.

Prehl'ad

V pravom textovom stípci nájdete príslušné prehl'adné zobrazenia aktuálneho montážneho kroku. Pritom sú diely použité v tomto kroku zobrazené tmavšie a miesta, ku ktorým existujú detailné zobrazenia, sú označené kruhmi. Čiastočne sa táto symbolika používa taktiež pre montážne prehl'ady alebo kontrolné zobrazenia.

Montážny krok

Rozpiska dielov

Na začiatku každého montážneho kroku nájdete tabul'ku s jednotlivými dielmi, ktoré sú potrebné pre tento krok.

Tabul'ka je rozdelená do šiestich stípcov: číslo dielu, číslo pozície, obrázok, označenie dielu, veľkosť resp. dĺžka, potrebné množstvo.

Od kroku 12 sú potrebné rozdielne množstvá jednotlivých dielov v závislosti od príslušného zakúpeného modelu skleníka. V týchto tabul'kách sú rozdelené údaje o množstve do 5 stípcov (modely skleníka s 3 až 7 pol'ami). Identifikujte príslušné diely na základe vyrazených čísiel dielov, obrázku a príslušných údajov o dlžkach resp. veľkostiach.

Montážne upozornenie

Od kroku 12 sa musia kroky čiastočne rozdielne často opakovat. To závisí od druhu zakúpeného modelu skleníka (3 polia až 7 polí). Dbajte na príslušný počet platný pre váš model.

V detailných zobrazeniach sa často znázorňujú dodatočné zobrazenia profilov za účelom lepšieho porozumenia.

Nástroje

Tu sa zobrazuje náradie, ktoré je potrebné v tomto kroku.

Opakovanie kroku

Ak sa musia jednotlivé postupy v detailných zobrazeniach viackrát opakovať, tak je v tomto upozorňovacom poli uvedený počet opakovaní.

Dôležité upozornenie:

Na nasledujúcich stranách nájdete sprievodné texty vo vašom jazyku. Tieto sú rozčlenené podľa čísiel strán (nemeckého návodu!) a montážnych krokov, aby mohli byť jednotlivé texty jednoznačne priradené nemeckému návodu.

Montážne pokyny:

Strana 7

Montáž stavebnej skupiny predná stena

Dôležité upozornenie: Za účelom jednoduchej manipulácie by sa mala zmontovať predná a zadná stena poležiačky.

Obrázok dole: Montážny prehl'ad predná stena s jednoduchými dverami

Strana 8

Obrázok hore: Predná stena s dvojitými dverami

1/a: Nasuňte do vodiacich kol'ajníc obidvoch podlahových profilov jeden spojovací diel až po príslušné vybrania (pozri obr.). Presné pozície prevezmite prosím z príslušných montážnych prehl'adov pre váš skleník.

Strana 9

1/c: Upevnite styčníkový plech podlahy s dodatočnou skrutkou na podlahový profil. Dbajte na to, aby bola táto skrutka nasadená vl'avo na styčníkovom plechu montovanom vl'avo, a naopak vpravo na styčníkovom plechu montovanom vpravo (pozri montážny prehl'ad detail A a detail B).

Strana 11

Obrázok dole: Kontrolné zobrazenie (podlahový profil s rohovými profilmi): Vnútorné zobrazenie

Strana 14

Rozpiska dielov hore: Predná stena s jednoduchými dverami

Rozpiska dielov dole: Predná stena s dvojitými dverami

Dôležité upozornenie: Tento krok sa neskôr opakuje pri stavbe zadnej steny (pozri Montáž stavebnej skupiny zadnej steny). Dbajte na to, aby bola zadná stena postavená analogicky k prednej stene s dvojitými dverami. Použite pritom príslušné stavebné diely (rozpiska dielov prednej steny s dvojitými dverami) a správne kroky.

Obrázok dole: Predná stena s jednoduchými dverami Montážny prehľad / kontrolné zobrazenie (štítové profily): Vnútorné zobrazenie

Dbajte na polohu skrutiek!

Strana 15

Obrázok hore: Predná stena s dvojitými dverami Montážny prehl'ad / kontrolné zobrazenie (štítové profily): Vnútornézobrazenie

Dbajte na polohu skrutiek!

Obrázok 3/a: Predná stena s jednoduchými dverami

Obrázok 3/b: Predná stena s dvojitými dverami

Strana 16

Dôležité upozornenie:

Dbajte na to, aby boli montážne plechy vyrovnané tak ako na zobrazeniach 3/c a 3/d. Montážne plechy sa presne nastavia až neskôr pri nasadzovaní hrebeňa a dažďového žľabu.

Strana 17

Dôležité upozornenie:

Dbajte na to, aby boli dve (predná stena s jednoduchými dvermi) resp. tri (predná stena s dvojitými dvermi) predmontované skrutky v strede orientované dovnútra. Porovnajte pritom príslušné kontrolné zobrazenia na predchádzajúcich stranách.

Strana 18

Kontrolná strana predná stena - jednoduché dvere

Predtým než budete pokračovať s krokom 4, skontrolujte pomocou nasledujúceho obrázku, či ste predmontovali všetky skrutky potrebné pre d'alšie kroky.

Obrázok: Vnútorné zobrazenie predná stena - jednoduché dvere

Strana 19

Predtým než budete pokračovať s krokom 4, skontrolujte pomocou nasledujúceho obrázku, či ste predmontovali všetky skrutky potrebné pre d'alšie kroky.

Obrázok: Vnútorné zobrazenie predná stena - dvojité dvere

Strana 20

Dôležité upozornenie: Nadvihnite skleník s jednoduchými dverami, namontujte priečnik tak ako to je popísané v krokoch 5/a a 5/b. Pre dom s dvojitými dverami namontujte priečnik tak ako to je popísané v krokoch 5/c a 5/d.

Obrázok 5/a + 5/b: Predná stena s jednoduchými dverami

Obrázok 5/a: Dbajte na to, aby ste priečnik namontovali symetricky.

Strana 22

Obrázok 5/c + 5/d: Predná stena s dvojitými dverami

Obrázok 5/c: Dbajte na to, aby ste priečnik namontovali symetricky.

Strana 23

6 Montáž strešnej priečky

Strana 24

7 Montáž dverových priečok jednoduchých dverí

V prípade, že ste zakúpili skleník s dvojitými dverami, preskočte bod 7 a pokračujte v montáži krokom 8 „Montáž dverových priečok dvojitých dverí“.

7/a: Na obidva dverové závesy namontujte na jeden koniec vždy jednu skrutku približne 60 cm a jednu skrutku približne 5 cm od okraja. Na druhý koniec sa namontuje vždy jedna skrutka 30 cm a jedna skrutka približne 5 cm od okraja.

Strana 25

7/c: Nasuňte štyri predmontované závesové krídla do vodiacej kol'ajnice jedného dverového závesu. Dbajte na to, aby boli závesové krídla pevne priskrutkované tak ako to je zobrazené na obr. 7/d.

Strana 26

7/e: Na obidve zámkové dosky sa zl'ahka naskrutkujú po dve skrutky so zápustnou hlavou (pol. 3) so šesthrannými maticami M4 (pol. 4).

Strana 28

Dôležité upozornenie: Dverový záves s pántmi sa nasadí vl'avo (pri pohl'ade z vnútornej strany), dverový záves so zámkovými doskami vpravo. Dbajte pritom prosím na kontrolné zobrazenie na nasledujúcej strane.

Strana 29

Kontrolné zobrazenie - vnútorné zobrazenie

8 Montáž dverových priečok dvojitých dverí

8/c + 8/d: Nasuňte štyri predmontované závesové krídla do vodiacej kol'ajnice jedného dverového závesu (pozri obr. 8/c). Na druhý dverový záves sa upevnia tri závesové krídla. Dbajte na to, aby boli závesové krídla pevne priskrutkované tak ako to je zobrazené na obr. 8/d, aby sa mohli neskôr nasadit' dvere s príslušnými protikusmi.

Strana 32

8/e: Dbajte na to, aby pánty ukazovali smerom do stredu.

Dôležité upozornenie: Dverový záves so štyrmi predmontovanými pántmi sa nasadí vl'avo (pri pohl'ade z vnútornej strany), dverový záves s tromi pántmi vpravo. Dbajte pritom prosím na kontrolné zobrazenie na strane 34 nemeckého návodu na montáž.

Strana 34

Kontrolné zobrazenie - vnútorné zobrazenie

Upozornenie: Vybrania na podlahovom profile a priečniku označené znamienkom X v kontrolnom zobrazení ostanú volné. Dbajte na to, aby ste nasadili dverové profily s pántmi tak ako v kontrolnom zobrazení (vnútorné zobrazenie)!)

Strana 35

Rozpiska dielov hore: Predná stena s jednoduchými dverami

Rozpiska dielov dole: Predná stena s dvojitými dverami

Upozornenie: Dbajte na to, aby ste vzpery namontovali vodorovne. Skontrolujte prípadne pomocou vodováhy.

Strana 36

Obrázok 9/c: Predná stena s jednoduchými dverami

Strana 37

Obrázok 9/c: Predná stena s dvojitými dverami

9/d: Namontujte obidve spodné vzpery tak, aby ležala šikmo prebiehajúca zavetrávacia výstuž raz pred a raz za vzperami (pozri kontrolné zobrazenie na nasledujúcej strane).

Strana 38

Kontrolné zobrazenie (obr. predná stena s jednoduchými dverami)

Upozornenie: Dbajte na to, aby ste vzpery namontovali vodorovne. Skontrolujte prípadne pomocou vodováhy. Starostlivo priskrutkujte skrutky na zavetrávacích výstužiach a vzperách. Až potom sa stane predná stena stabilnou.

Strana 39

Montáž stavebnej skupiny zadná stena

10 Montáž priečok (zadná stena)

Strana 40

10/c: Dbajte na to, aby bola priečka s tromi predmontovanými skrutkami nasadená na stred.

Strana 42

Kontrolné zobrazenie (vnútorné zobrazenie)

Upozornenie: Vybrania na podlahovom profile a priečniku označené znamienkom X v kontrolnom zobrazení ostanú volné. Dbajte na to, aby sa priečka s len tromi predmontovanými skrutkami nachádzala uprostred! Skontrolujte odstupy skrutiek.

Strana 43

Upozornenie: Dbajte na to, aby ste vzpery namontovali vodorovne. Skontrolujte prípadne pomocou vodováhy.

Strana 45

11/d + 11/e: Namontujte obidve spodné vzpery DT (602 mm) tak, aby ležala šikmo prebiehajúca zavetrávacia výstuž raz pred a raz za priečkami (pozri obr. 11/e).

Strana 46

Upozornenie: Dbajte na to, aby ste vzpery namontovali vodorovne. Skontrolujte prípadne pomocou vodováhy. Starostlivo priskrutkujte skrutky na zavetrávacích výstužiach a vzperách. Až potom sa stane predná stena stabilnou.

Strana 47

Obrázok uprostred: Montážny prehl'ad - skleník s 3 pol'ami

Obrázok dole: Montážny prehl'ad - skleník so 4 pol'ami

Strana 48

Obrázok hore: Montážny prehl'ad - skleník s 5 pol'ami

Obrázok uprostred: Montážny prehl'ad - skleník s 6 pol'ami

Obrázok dole: Montážny prehl'ad - skleník so 7 poľami

Strana 49

Dôležité upozornenie: V prípade, že ste zakúpili skleník s 3 poľami, preskočte kroky 12/a a 12/b a pokračujte v montáži krokom 12/c.

Strana 50

Dôležité upozornenie: V prípade, že ste si k vášmu skleníku s 3 poľami zakúpili ocel’ové základy (zvláštne príslušenstvo) musia sa na podlahový profil namontovať dodatočné skrutky. V prípade, že nepoužívate ocel’ové základy, preskočte prosím krok 12/c a pokračujte v montáži krokom 12/d.

Obrázok 12/c: Podlahový profil - skleník s 3 pol'ami

12/c: Nasuňte do vodiacej kol'ajnice podlahových profilov pre skleník s 3 poľami vždy tri skrutky až do stredu (pozri montážny prehl'ad). Tieto skrutky sú potrebné pre neskoršie pripevnenie na oceľový základ (zvláštne príslušenstvo). Ak nepoužívate oceľové základy, nemusia sa tieto skrutky predmontovať.

12/d: Nasuňte do vodiacej kol'ajnice predmontovaných podlahových profilov vždy jednu skrutku približne 10 cm od okraja (pozri tiež montážny prehľad).

Strana 51

Predmontáž dažďového žl’abu

Dôležité upozornenie pre skleník s 3 poľami: V prípade, že ste zakúpili skleník s 3 poľami, preskočte bod 13 a pokračujte v montáži krokom 15. Pre skleník s 3 poľami nie je potrebná žiadna predmontáž dažďového žľabu.

Obrázok dole: Montážny prehl'ad - skleník so 4 pol'ami

Strana 52

Obrázok hore: Montážny prehl'ad - skleník so 5 pol'ami

Obrázok uprostred: Montážny prehl'ad - skleník so 6 pol'ami

Obrázok dole: Montážny prehl'ad - skleník so 7 pol'ami

Strana 55

Predmontáž hrebeňa

Dôležité upozornenie pre skleník s 3 poľami: V prípade, že ste zakúpili skleník s 3 poľami, preskočte bod 14 a pokračujte v montáži krokom 15. Pre skleník s 3 poľami nie je potrebná žiadna predmontáž hrebeňového profilu.

Obrázok uprostred: Montážny prehl'ad - skleník so 4 pol'ami

Obrázok dole: Montážny prehl'ad - skleník so 5 pol'ami

Strana 56

Obrázok hore: Montážny prehl'ad - skleník so 6 pol'ami

Obrázok uprostred: Montážny prehl'ad - skleník so 7 pol'ami

14/a: Nasuňte čap s ryhovanou stranou dopredu do príslušného otvoru hrebeňového profilu.

Strana 58

Montáž podlahového profilu na prednej a zadnej strane

15/a: Nasuňte podlahový profil (postrannica) predmontovaný v kroku 12 do rohového krytu na rohovom profile.

Dôležité upozornenie: V prípade, že máte skleník s 5 pol'ami, musia sa na postranné podlahové profily namontovať tak, aby boli obidva kratšie profily (1414 mm) nasmerované k prednej stene!

Strana 59

Montáž profilu dažd'ového žl'abu na prednej a zadnej strane

16/a: Nasuňte profil dažďového žl’abu až na doraz na prednú resp. zadnú stenu. Nastavte prípadne rohové a štítové profily nanovo, aby sa mohol dažďový žl’ab správne založiť. Za týmto účelom sa musia uvol’nit’ skrutky na montážnom plechu.

Dôležité upozornenie: V prípade, že máte skleník s 5 pol'ami, musia sa na profily dažďového žľabu namontovať tak, aby boli obidva kratšie profily (1414 mm) nasmerované k prednej stene!

Strana 60

Montáž hrebeňového profilu na prednej a zadnej strane

17/a: Nasuňte hrebeň až na doraz na prednú resp. zadnú stenu. Nastavte prípadne štítové profily nanovo, aby sa mohol hrebeň správne založit. Za týmto účelom sa musia uvol'niť skrutky na montážnom plechu.

Dôležité upozornenie: V prípade, že máte skleník s 5 poľami, musí sa hrebeňový profil namontovať tak, aby bol kratší profil (1414 mm) nasmerovaný k prednej stene!

Strana 61

Montáž postranných priečok

18/a: Na postranné priečky hore a dole namontujte vždy jednu skrutku približne 5 cm od okraja. Prosím dbajte na presný počet platný pre váš skleník.

18/b: Na ostatné postranné priečky dole namontujte jednu skrutku približne 5 cm od okraja. Hore sa namontujú dve skrutky, jedna približne 10 cm a druhá skrutka približne 5 cm od okraja.

Strana 62

18/c: Namontujte postranné priečky so štyrmi predmontovanými skrutkami (pozri krok 18/b) na styčníkových plechoch na podlahový profil a dažďový žľab.

Strana 64

Montáž strešných priečok

Upozornenie: V nasledujúcom kroku sa nasadia postranné priečky (strecha). Prosím dbajte bezpodmienečne na príslušné kontrolné zobrazenia pre váš skleník a porovnajte kroky predmontáže (krok 19/a až 19/d) s týmito zobrazeniami, predtým než nasadíte priečky.

Strešné priečky so skrutkami predmontovanými uprostred (pozri obr. 19/b resp. 19/d) budete potrebovať neskôr na nasadenie okennej priečky a okna. Na nasledujúcich obrázkoch je možné vidieť, na ktorých miestach sa nasadia okná do vášho skleníka.

Obrázok dole: Kontrolné zobrazenie strecha: Skleník s 3 pol'ami

Legenda:

• poloha predmontovaných skrutiek
• 1 skrutka

Strana 65

Obrázok hore: Kontrolné zobrazenie strecha: Skleník s 4 pol'ami

Obrázok dole: Kontrolné zobrazenie strecha: Skleník s 5 pol'ami

Legenda:

• poloha predmontovaných skrutiek
  -1 skrutka
• 2 skrutky
• poloha už namontovaných styčníkových plechov na hrebeni a dažďovom žl’abe

Strana 66

Obrázok hore: Kontrolné zobrazenie strecha: Skleník s 6 pol'ami

Obrázok dole: Kontrolné zobrazenie strecha: Skleník s 7 pol'ami

Legenda:

• poloha predmontovaných skrutiek
• 1 skrutka
• 2 skrutky
• poloha už namontovaných styčníkových plechov na hrebeni a dažďovom žl’abe

Strana 67

19/a: Bezpodmienečne dbajte na montážne upozornenie a kontrolné zobrazenie vášho skleníka.

Strana 69

19/e: Upevnite najskôr postranné priečky predmontované v krokoch 19/c a 19/d na styčníkových plechoch postrannice. Položte priečky z vonkajšej strany medzi hreben a daždový žlab.

Strana 71

Montáž okenného dorazového profilu

Strana 72

20/b: Nasad'te okenný dorazový profil zvnútra medzi postranné priečky (strecha) so skrutkami predmontovanými uprostred (pozri kontrolné zobrazenia krok 19). Dbajte na to, aby boli vybrania určené pre skrutky orientované smerom nadol (pozri obr. 20/c).

Strana 73

Montáž styčníkových plechov

Dôležité upozornenie: V prípade, že máte skleník s 3 pol'ami, preskočte bod 21 a pokračujte v montáži krokom 22.

21/a: Upevnite styčníkové plechy 120° na priečkach, na ktoré ste predtým namontovali skrutky.

Strana 74

21/b: Upevnite nakoniec styčníkový plech 120° hore na strešných priečkach, na ktoré ste predtým namontovali skrutky.

Strana 75

Upozornenie: Prosím dbajte pri montáži zavetrávacích výstuží postranných na to, aby ste nasadili tieto zavetrávacie výstuže tak ako to je popísané v príslušných montážnych prehl'adoch / kontrolných zobrazeniach postrannice.

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie postrannice: Skleník s 3 pol'ami

Strana 76

Obrázok hore: Montážny prehl'ad / kontrolné zobrazenie postrannice: Skleník s 4 pol'ami

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie postrannice: Skleník s 5 pol'ami

Strana 77

Obrázok hore: Montážny prehl'ad / kontrolné zobrazenie postrannice: Skleník s 6 pol'ami

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie postrannice: Skleník s 7 pol'ami

Strana 79

Upozornenie: Prosím dbajte pri montáži zavetrávacích výstuží strechy na to, aby ste nasadili tieto zavetrávacie výstuže tak ako to je popísané v príslušných montážnych prehl'adoch / kontrolných zobrazeniach strechy. Iba tak je možné optimálne zaručit potrebnú stabilitu skleníka.

V objeme dodávky pre skleníky s 3 pol'ami, 5 pol'ami a 6 pol'ami je obsiahnuté väčšie množstvo zavetrávacích výstuží ako je skutočne potrebné pre montáz.

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie strechy: Skleník s 3 poľami

Strana 80

Obrázok hore: Montážny prehl'ad / kontrolné zobrazenie strechy: Skleník s 4 pol'ami

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie strechy: Skleník s 5 poľami

Strana 81

Obrázok hore: Montážny prehl'ad / kontrolné zobrazenie strechy: Skleník s 6 poľami

Obrázok dole: Montážny prehl'ad / kontrolné zobrazenie strechy: Skleník s 7 poľami

Dôležité upozornenie: Dbajte prosim na to, že sa na skleníku so 7 poľami v obidvoch prostredných segmentoch nenasadzuje žiadna zavetrávacia výstuha.

Strana 83

Montáž stavebnej skupiny základy

Dôležité upozornenie: Predtým než budete pokračovať v montáži s častou 2 návodu, musíte umiestniť skleník na jeho konečnú polohu a pripevnit na základy (betónové, murované alebo ocel'ové základy)! Skleník sa neskôr nebude môčť premiestňovať. V prípade, že postavíte Váš skleník na betónové / murované základy, pokračujte v montáži týmto krokom. V prípade, ste zakúpili ako príslušenstvo ocel'ové základy (nie sú súčasťou dodávky skleníka), namontujte ich podľa návodu na montáž ocel'ových základov.

Ukotvenie na betónové / murované základy

Na ukotvenie skleníka na betónových resp. murovaných základoch potrebujete tento montážny materiál (nie je obsiahnutý v objeme dodávky):

- kotviace kolíky

- šesthranné skrutky do dreva

- podložky

Z každej položky potrebujete 1 kus na každú podlahovú rohovú spojku a 2 kusy na každý podlahový styčníkový plech resp. upevňovací uholník.

Pozor: Používajte kotviace kolíky vhodné pre betónové / murované základy!

Pre kolíky sa musia predvítať otvory do základov. Pred vřtaním postavte skleník na základy a vyznačte si značky na (upevňovacie) uholníky.

Strana 86

Zvláštne príslušenstvo (nie je súčasťou objemu dodávky)

č. výr. 36.405.90: Kotviaca súprava BD4-Set (4 x pôdne kotvy)

č. výr. 36.405.91: Kotviaca súprava BD6-Set (6 x pôdnych kotiev)

Upozornenie:

S kotviacou súpravou môžete upevnit vás skleník resp. ocelové základy do zeme. Príslušné počty kotviacich súprav potrebných konkrétne pre vás skleník prevezmite z nasledujúcich prehladov. Pozície, na ktoré sa upevňujú jednotlivé pôdne kotvy, sú označené kruhmi.Aby sa určili presné pozície pôdnych kotiev, postavte vás skleník na jeho konečné miesto. Označte si následne miesta, na ktorých sa budú upevňovať pôdne kotvy.

Obrázok uprostred: Pôdorys skleníka s 3 pol'ami

Potrebné kotviace súpravy: 2 x BD4-Set

(č. výr. 36.405.90)

Obrázok dole: Pôdorys skleníka s 4 pol'ami

Potrebné kotviace súpravy: 1 x BD4-Set

Obrázok hore: Pôdorys skleníka s 5 poľami

Potrebné kotviace súpravy: 1 x BD4-Set

Obrázok uprostred: Pôdorys skleníka so 6 pol'ami

Potrebné kotviace súpravy: 1 x BD4-Set

Obrázok dole: Pôdorys skleníka s 7 poľami

Potrebné kotviace súpravy: 1 x BD4-Set

Na prístroj popísaný v návode na obsluhu poskytujeme záruku 2 roky, ktorá sa vztahuje na prípad, keby bol výrobok chybný. Záručná 2-ročná lehota sa začina prechodom rizika alebo prevzatím prístroja zákazníkom.

Predpokladom pre uplatnenie nárokov zo záruky je správna údržba pristroja podľa návodu na obsluhu ako aj používanie pristroja výlučne len na tie účely, na ktoré bol určený.

Samozrejme Vám ostávajú zachované zákonom predpísané práva na záruku vpo dobu trvania týchto 2 rokov.

Záruka platí pre oblast Spolkovej republiky Nemecko alebo príslušných krajín regionalneho hlavného distribučného partnera ako doplnenie k lokálne platným zákonným predpisom. Prosim informujte sa u Vášho kontaktného partnera príslušného regionalneho zákaznickeho servisu alebo na dole uvedenej
