NÁVOD NA OBSLUHU ALE 300 N ATIKA

Zde a tímto prohlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

i Šrouby príliš neutahujte.

B 1 2x M6 x 40 2x A6,4

9 → Označení „Provoz prístroje“

Prístroj nesmiete použit' bez toho, aby ste si prečitali návod a splnili všetky udané pokyny v ňom uvedené. Pred použitím prístroja je potrebné ho zostavit' podľa všetkých pokynov uvedených v návode.

Návod starostlivo uschovajte pre prípadné neskoršie použitie.

Elektrické stroje a prístroje nepatria do domového odpadu. Prístroje a ich príslušenstvo vrátane obalu je potrebné odovzdat' na ekologické spracovanie do zberných surovín.

Podl'a smernice ES 2012/19/EU o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovat' a dodat' k ekologické recyklacii.

Zabezpečte, aby nedošlo k poškodeniu chladiaceho okruhu už viac nepoužiteľných elektrických zariadené do ich odvozu na miesto likvidácie alebo na zberný dvor. Tak sa zabezpečí, že nedôjde n nekontrolovateľnému úniku chladiaceho prostriedku.

Obsah

ES Prehlásenie o zhode 131
Obsah dodávky 131
Symboly na prístroji 132
Symboly v návode 132
Použitie prístroja 132
Ostatné riziká 132
Chladivo	132
Bezpečnostné pokyny 132
▪ Elektrická bezpečnosť	133
Funkcie v prevádzke 133
Zostavenie 133
Inštalácia odvlhčovača	134
▪ Inštalácia	134
▪ Pripojenie k el.sieti 134
▪ Sieťové istenie	134
Uvedenie do prevádzky 135
▪ Pred uvedením do prevádzky 135
▪ Ovládací panel 135
▪ Zapnutie prístroja	135
▪ Vypnutie prístroja	135
▪ Nastavenie hodnôt odvlhčovania	135
▪ Automatické odmrazovanie	135
▪ Počítadlo prevádzkových hodín	136
Vodný odtok	136
▪ Vytiahnutie vodného zásobníka	136
▪ Trvalá alebo dlhodobá prevádzka	136
Premiestnenie odvlhčovača	136
Čistenie a údržba	136
▪ Čistenie vzduchového filtra	137

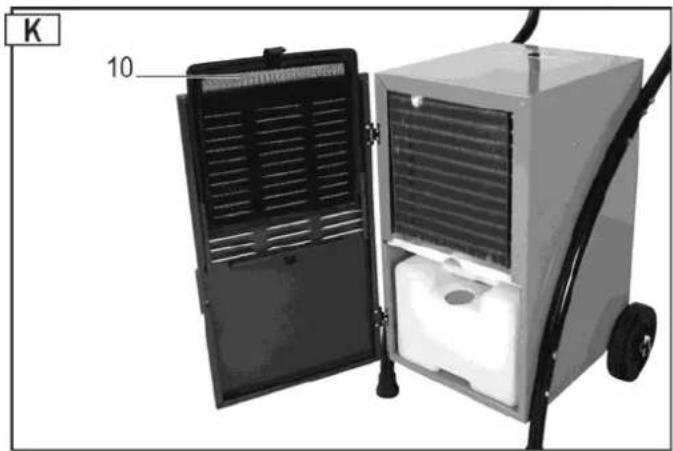

▪ Vytiahnutie filtra	137
▪ Inštalácia filtra	137
▪ Čistenie prístroja	137
▪ Údržba	137
Skladovanie	137

Možné poruchy	137
▪ Ukazovatel' porúch	138
Technické dáta	138

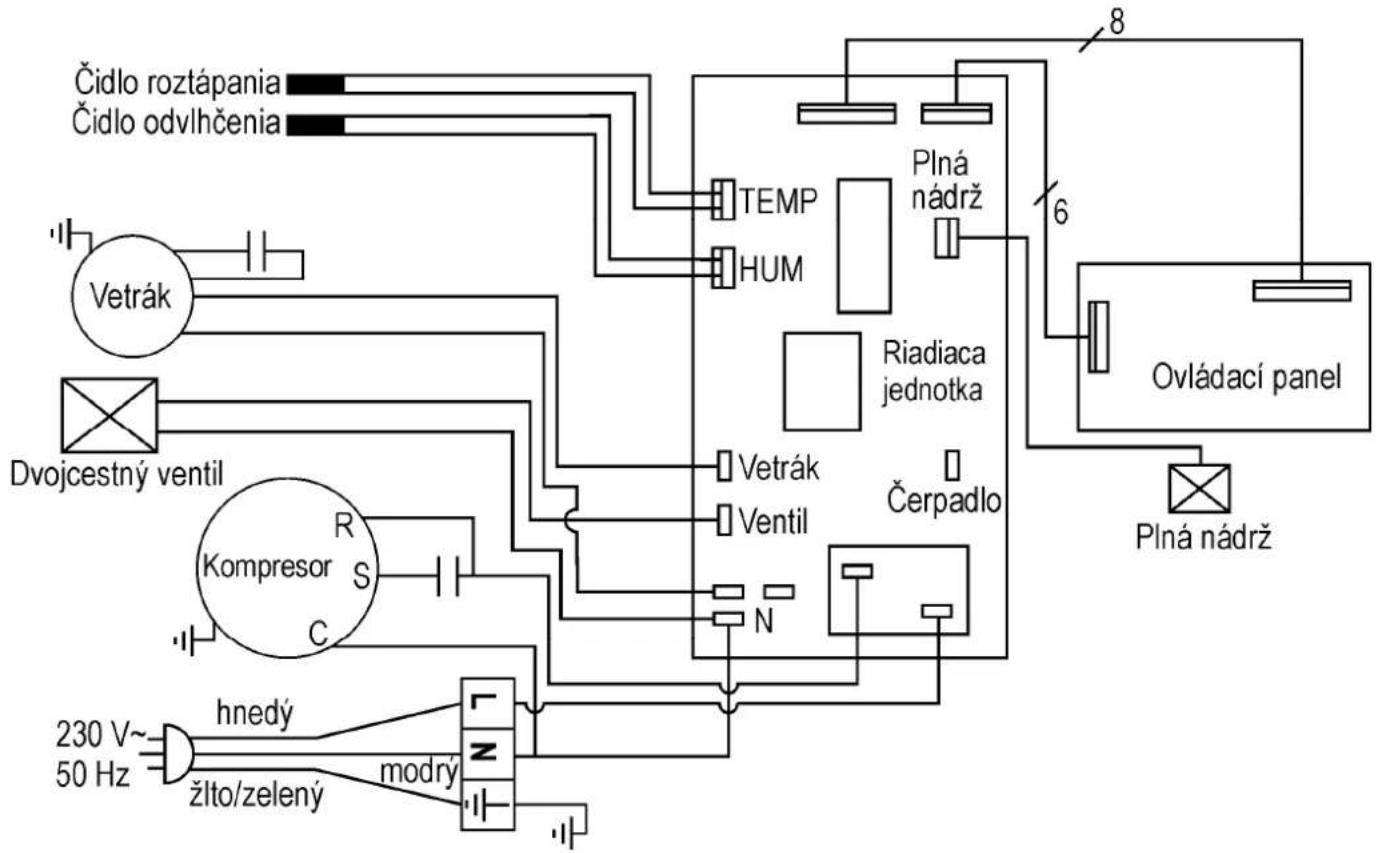

El.zapojenie prístroja	139

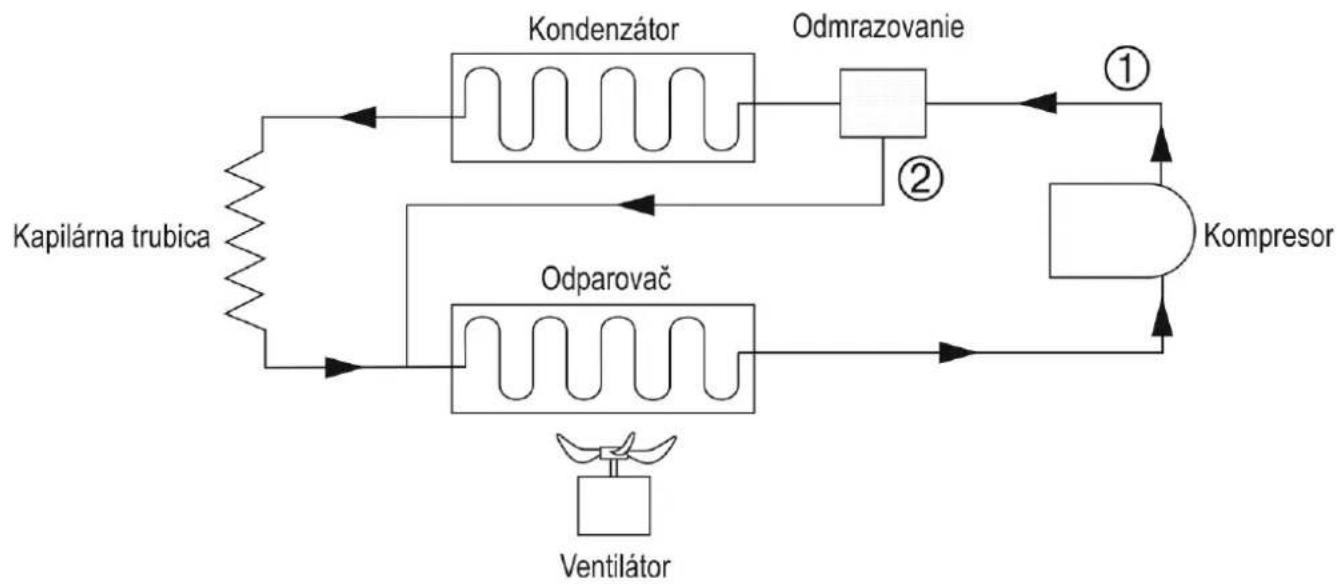

Obeh chladenia	139

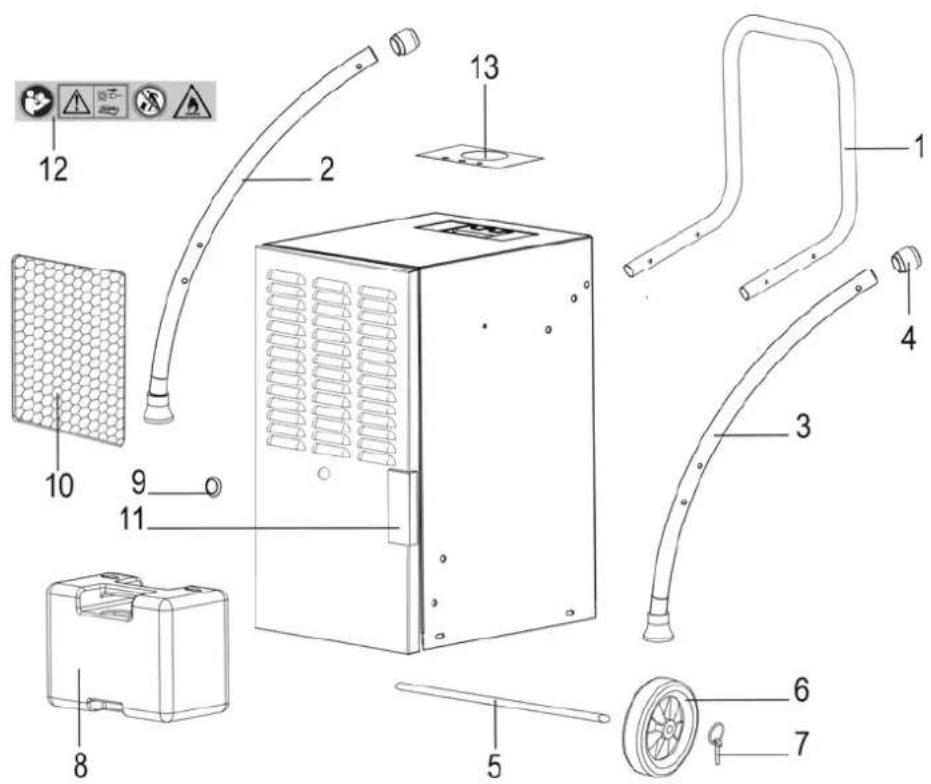

Náhradné diely	140
Záruka	140

ES Prehlásenie o zhode

Č. (S-No.): 14761

Podl'a smernice 2014/35/EU

Prehlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8 - 89331 Burgau - Germany

na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2014/30/EU a 2011/65/ES

Následujúcie normy byly použité:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019;

EN 60335-2-40:2003+A11:2004+A12:2005+A1:2006+A2:2009+A13:2012;

EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013

i. A. G. Koppenstein, Vedenie odd. konštrukcie

Obsah dodávky

▶ Úplnosti
Prípadných škôd spôsobených dopravou

Všetky nedostatky oznámte ihned svojmu dodávatelovi alebo výrobcovi. Na neskoršie reklamácie nebude braný zretel.

• Predzostavaná jednotka prístroja
  • 1 Transportné madlo
  • 2 Kolesá

• Hadica
  • Vylásenie o poskytnutej záruke

• Podpera pravá/l'avá
  • 1 Návod
  • 1 Sáčok so skrutkami

Symboly na prístroji

Pred uvedením do prevádzky si prečítajte návod a bezpečnostné pokyny a dodržte všetko uvedené.

Pred opravnými, údržbovými či očistnými prácami vypnite prístroj a odpojte od siete vytiahnutím vidlice zo zásuvky.

Odvlhčovač nenakláňajte a nepremiestňujte v ležiacej polohe.

Varovanie! Odvlhčovač vzduchu je naplnený chladivom R290.

Nebezpečenstvo vážnych zranení osôb alebo vecných škôd pri nesprávnej manipulácii s prístrojom.

Symboly v návo de

Hroziace nebezpečie alebo nebezpečná situácia. Nedodržanie týchto pokynov môže mať za následok zranenie alebo vecné škody.

Dôležité informácie na správne používanie prístroja.

Nedodržanie týchto pokynov môže spôsobit' poruchy na prístroji.

Užívatel'ské pokyny. Tieto pokyny Vám pomôžu optimálne využit' prístroj.

Montáž, obsluha a údržba. Tu je vysvetlené všetko čo musíte z týchto hľadísk urobit'.

Použitie pístroja (účel)

Odvlhčovač vzduchu tohto typu je určený pre domáce použitie za účelom vysušenia vlhkých stien (po vodovodných škodách) alebo na zníženie vlhkosti v uzavretých miestnostiach.

K správnemu použitiu prístroja (jeho účelu) patrí tiež dodržanie všetkých výrobcom predpísaných podmienok z hľadiska opráv, údržby a dodržania bezpečnostných pokynov.

Na prevádzku je potrebné dodržat' platný predpísaný súbor predpisov zamedzujúcich úrazov, rovnako ako všeobecne známe pracovno-medicínske a bezpečnostno-technické pravidlá.

Všetky d'alšie použitia prístroja, ktoré prekračujú rámec použitia výrobca zodpovednosť. Všetky riziká potom idú na účet užívateľa.

Taktiež svojvolné zmeny na prístroji vylučujú ručenie výrobcu za takto spôsobené škody.

Ostatné rizika

Aj napriek správnemu použitiu prístroja a dodržaní všetkých pokynov a bezpečnostných pravidiel je nutné počítat', vzhľadom ku konštrukcii prístroja, s niektorými ostatnými rizikami.

Tieto ostatné riziká je možné minimalizovat' iba dokonalým dodržaním bezpečnostných pokynov, správnym použitím účelu prístroja a dodržaním všetkých pokynov obsiahnutých v návode.

Ohľaduplnosť a pozornosť pri používaní prístroja znižujú riziko zranenia osôb alebo d’alších škôd.

• Ohrozenie el.prúdom pri použití poškodených elektrokáblov.
• Dotyk častí prístroja pod prúdom pri odkrytých elektrosúčastiach prístroja.

Aj napriek dodržaniu všetkých predpísaných opatrení, nie je možné ostatné riziká vylúčit.

Chladivo

• Odvlhčovač vzduchu je naplnený ekologickým chladivom R290.
• Toto chladivo patrí do triedy A3 (podl'a normy ISO 817): nízka toxicita (A) a vysoko zápalné (3).
  ■ Toto chladivo je bez zápachu.
• Náhodne vytečené chladivo môže za vel'mi nepriaznivých okolností vybuchnút, ak sa dosiahne určitá koncentrácia vo vzduchu, čo je pri správnom použití vel'mi nepravdepodobné.
• Odvlhčovač vzduchu sa nesmie umiestnit’ do blízkosti horľavých zdrojom, ako napr. otvorený plameň, zapnutý plynový horák alebo elektrické kúrenie so žeravou špirálou.

Bezpečnostné pokyny

Pred uvedením prístroja do prevádzky starostlivo preštudujte následné pokyny a súbor opatrení chrániacich pred úrazom a dodržte vo vašej zemi platné bezpečnostné podmienky. Iba tak ochránite seba a d'alšie osoby pred možným zranením.

i Bezpečnostné pokyny odovzdajte všetkým d'alším osobám, ktoré prístroj obsluhujú.
① Bezpečnostné pokyny starostlivo uschovajte pre d'alší prípadné použitie.

• Pred uvedením do činnosti sa najprv prostredníctvom návodu s prístrojom zoznámte.
• Prístroj používajte iba za účelom pre ktorý bol vyrobený (vid kap. Použitie prístroja).
• Prístroj zapájajte do el.siete iba na udané napätie.
• Obsluha prístroja nesie zodpovednosť voči tretím osobám v pracovnom okruhu.
• Deti a mladiství pod 16 rokov nesmú prístroj obsluhovat'. V tomto veku nevedia aké nebezpečia sú s prevádzkou prístroja spojené.
  ■ Nedovol'te prístup detí k prístroju.
• Prístroj používajte iba s kompletnými a správne namontovanými ochrannými prvkami a nemeňte na prístroji nič, čo by mohlo znížiť jeho prevádzkovú bezpečnosť.

• Pri poruchách prevádzky prístroj nezapínajte. Rovnako aj ked' prístroj padne a v dôsledku pádu sú poškodené el.kábel alebo vidlice alebo d'alšie diely.

• Opravy el.častí môže vykonávať iba odborný servis. Užívateľ prístroja môže v dôsledku neodbornej opravy utripieť vážne zranenie.

• Pred čistením alebo premiestnením prístroja ho vždy vypnite a odpojte od siete vytiahnutím vidlice zo siete.
• Pri poruche funkcie prístroja ho vypnite a odpojte od siete. Spojte sa s odborným servisom.
• Prístroj nikdy neponárajte do vody alebo inej kvapaliny.
  ■ Na prístroj nepokladajte žiadne predmety.
  ■ Vstupný vzduchový otvor a výstup udržujte voľné.
• Pred premiestnením prístroja vyprázdnite vodný zásobník (otrasy).
• Prístroj nepreklápajte a nenakláňajte prístroj. Vytekajúca voda môže spôsobit' škody na prístroji.
• Na prístroj nelejte ani nestriekajte vodu.

• Predlžovací kábel použite podľa normy IEC 60245 (H 07 RN-F) s minimálnym priečnym prierezom
• 1,5 qmm pri kable do 25 m dížky
• 2,5 qmm pri kable dlhšom ako 25 m
• Dlhé a tenké káble môžu zapríčinit' výpadky napätia. Motor nedosiahne maximálneho výkonu, funkcia prístroja je redukovaná.
• Vidlice a prípadne spojovacie elementy na kábli musia byť z gumy, mäkkého PVC alebo iného termoplastického materiálu rovnakej mechanickej pevnosti, alebo týmto materiálom potiahnuté.
• Pri pokladaní predlžovacieho kábla dbajte, aby kábel nebol skrútený, pricvaknutý a aby spojovacie elementy neboli vlhké.
• Pri použití predlžovacieho kábla na bubne ho úplne odviňte.
• Kábel nepoužívajte na iné účely ako je určený. Chránět kábel pred teplom, olejom a ostrými hranami. Kábel nepoužívajte na vyňatia vidlice zo zásuvky (ťahanie).
• Predlžovací kábel pravidelne kontrolujte na poškodenia.
  ■ Nikdy nepoužívajte poškodený kábel.
  ■ Nikdy nepoužívajte provizórne el.prípojenie.
• Nikdy nepremostujte ochranné prvky a nikdy ich nevyradujte z funkcie.
• Prístroj zapojte cez ochranný istič (vypínač) 30 mA.

Opravy iných častí prístroja vykonajte v spolupráci s výrobcom alebo odborným servisom.

Používajte iba originálne náhradné diely. Použitie iných dielov môže spôsobit' úraz obsluhe alebo iné škody. Za takto spôsobené škody nepreberá výrobca žiadnu zodpovednosť.

Princíp funkcie odvlhčovača

Vzduch z miestnosti je nasávaný cez filter a ide k ochladzovaciemu prvku, kde vodné pary kondenzujú na

vodné kvapky. Tieto potom stekajú do kondenzačného zásobníka a odtial' do zásobníka vody. Zatial' vysušený ochladený vzduch ide ku kondenzátoru, opät' zohriatý vyfúknutý spät' do miestnosti. Teplota vráteného vzduchu je zhruba 2 – 5 st vyššia ako je teplota vzduchu v miestnosti. Tento tepelný zisk je spôsobený činnosťou kompresora a ventilátora a uvoľnením tepla pri kondenzácii vodných pár.

Vplyvom stálej cirkulácie vzduchu je znižovaná relatívna vlhkost' vzduchu a tak je docielené vysušenie miestnosti.

Vodné pary sa vo vzduchu pohybujú l'ahko a bez obmedzenia. Preto je dôležité pri odvlhčování miestnost čo najviac uzavriet to znamená, že okná a dvere musia byt zavreté a prípadný další priechod vzduchu v miestnosti čo najviac obmedzený. Ak tomu tak nie je, potom sa výkon odvlhčovača znižuje.

Zostavovanie prístroja

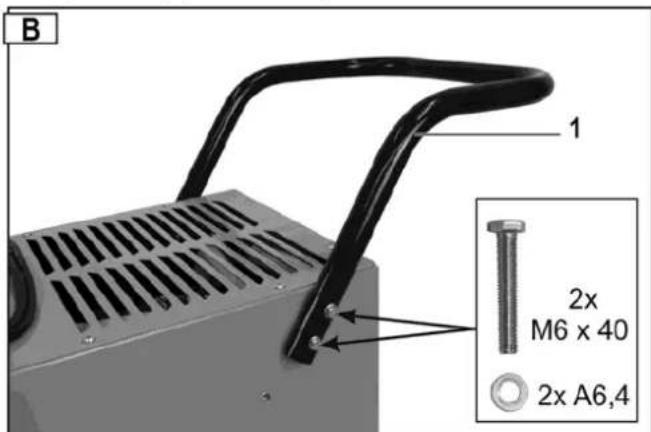

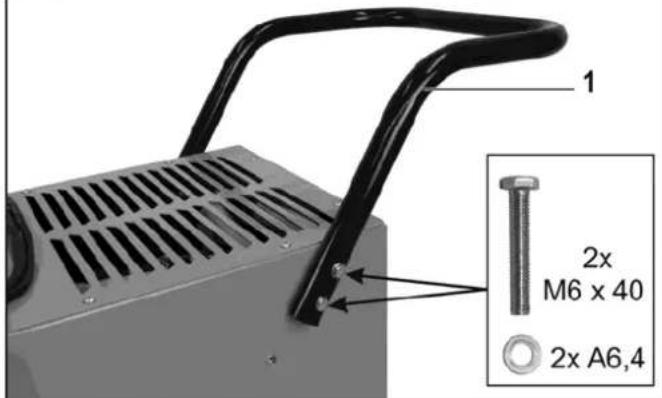

Montáž podstavca / transportné madlo

i Neut'ahujte skrutky príliš napevno.

B

1 2x M6 x 40 2x A6,4

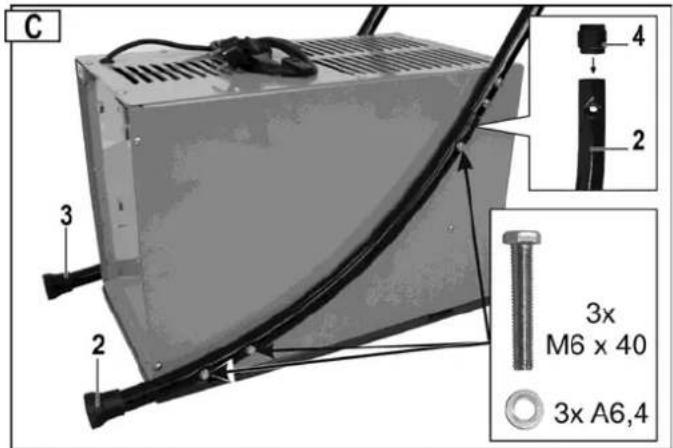

1. Vložte spojovacie prvky (4) do podpier (2/3). Vsuňte podpery do transportného madla a priskrutkujte ich pomocou 6 šesthranných skrutiek M 6x40 a podložiek A 6,4 na teleso.

i Všetky skrutky pevne utiahnite.

C 3 2 2 4 2 3x M6 x 40 3x A6,4

Montáž transportných kolies

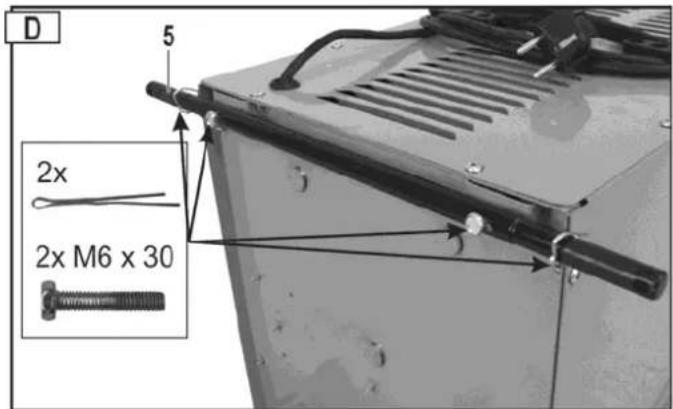

1. Namontujte os kolesa (5) pomocou dvoch šest'hranných skrutiek (M 6 x 30) a pripevnite závlačky.

D 5 2x 2x M6 x 30

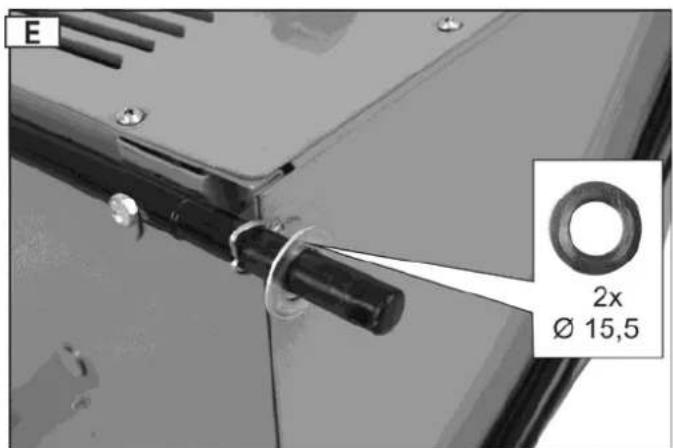

2 Závlačky zabezpečte proti vypadnutiu ohnutím koncov pomocou kliešti a zasunutím podložiek (∅ 15,5) na os kolesa.

E 2x Ø 15,5

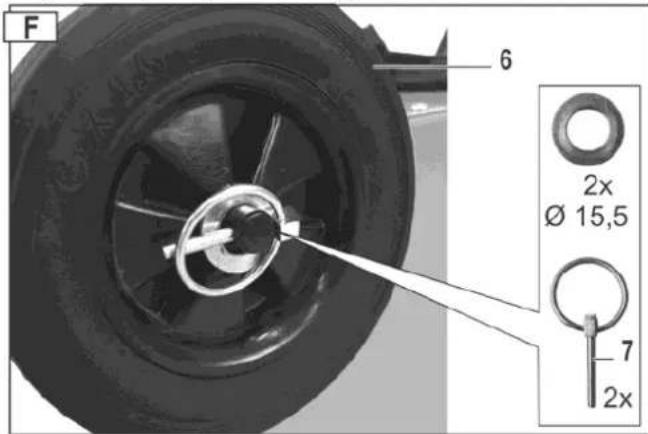

1. Zasuňte kolesá (6) a podložky na os kolesa. Zaistite kolesá pomocou poistných kolíkov (7).

F 6 2x Ø 15,5 7 2x

⚠️ Skôr ako prístroj zapnete, nechajte ho po zmontovaní stát' rovno minimálne hodinu. Vďaka tomu sa obsiahnuté chladivo znovu usadí.

Umiestnenie odvlhčovača

Umiestnenie

Odvlhčovač by mal byť umiestnený čo najviac v strede miestnosti. Tým sa docieli dobrá cirkulácia vzduchu v celej miestnosti.

Ak je toto umiestnenie nemožné či obtiažne, je treba ho umiestniť tak, aby bol vzduch bez prekážok nasávaný a vyfukovaný.

Minimálny odstup od steny je 10 cm.

Odvlhčovač postavte

⇒ vodorovne, aby kondenzát (voda) mohli odtekat.

⇒ odvlhčovač nestávajte do blízkosti tepelných zdrojov (napr. telies ústr.kúrenia).

i Dbajte na uzavretie okien a dverí vo vysušenej miestnosti.

! Odvlhčovač vzduchu sa nesmie umiestnit' do blízkosti horľavých zdrojom, ako napr. otvorený plameň, zapnutý plynový horák alebo elektrické kúrenie so žeravou špirálou.

⚠️ Zariadenie sa musí umiestnit', prevádzkovat' a skladovat' v miestnosti s výmerou väčšou ako „A min “. („A min “: pozri „technické údaje → min. podlahová plocha miestnosti “).

Pripojenie k sieti el. energie

Porovnajte napätie na štítku odvlhčovača napr. 230 V / 50 Hz s napätím a frekvenciu vo Vašej sieti a až potom ak je váš zdroj el. energie v súlade s údajmi na štítku môžete ho pripojit' do riadne namontovanej zásuvky.

Uvedenie do prevádzky

Pred uvedením do prevádzky

Dopravovali ste odvlhčovač ležato alebo v záklone 45 st.?

① Ak je tomu tak, potom pred uvedením do prevádzky ponechajte odvlhčovač aspoň 1 hod. v rovnej polohe.

i Pokyny

1. Odvlhčovač nepracuje ak je nastavená hodnota vlhkosti vyššia ako vlhkost' v okolí.
2. Odvlhčovač používajte iba pri izbovej teplote v rozmedzí od + 5 st. C do + 32 st. C. Pri teplotách mimo toto rozmedzie odvlhčovač nebude fungovat'.
3. Odvlhčovač nepoužívajte v prašnom prostredí alebo v prostredí, ktoré obsahuje chlór.
4. V priebehu odvlhčovania musia motory vetráka a kompresora najmenej 3 min. bežat', kým sa kompresor naštartuje. Aby ste predišli škodám na kompresore musíte, po vypnutí odvlhčovača aspoň 3 min. počkat', kým prístroj opát' zapnete.
5. Ak izbová teplota nedosahuje 10 st.C a relatívna vlhkost' vzduchu je nízka nie je žiadúce odvlhčovač používať.
6. Odvlhčovací výkon je závislý od stavu miestnosti, izbovej teploty a relatívnej vlhkosti vzduchu.
7. Zásobník vody vyprázdnite ak je plný. Potom ho opät' nasad'te spät', aby prístroj mohol pracovat'.
8. Prístroj premiestňujte iba v kolmej polohe.
9. Ak nie je prístroj funkčný alebo pri prevádzke z neznámych príčin vypadáva prečítajte si kapitolu „možné poruchy.“
10. Ak je odvlhčovač v prevádzke tak kompresor vydáva určité teplo a teplota v miestnosti lahko vystúpi. Tento jav je normalny.

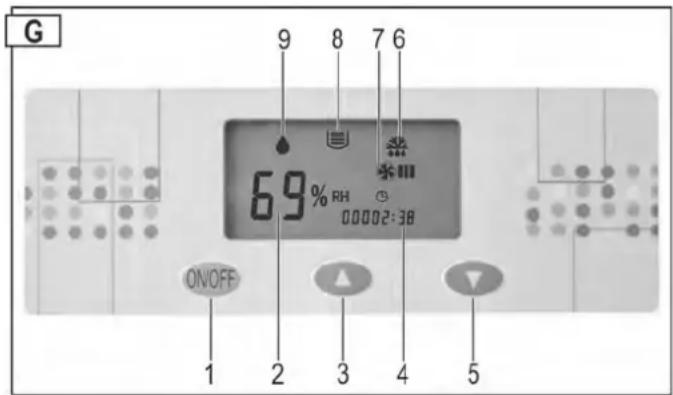

Ovládací panel

G 9 8 7 6 69% RH 00002:38 ON/OFF 1 2 3 4 5

1 → Tlačidlo zapnuté-vypnuté
2 → Ukazovatel' relatívnej vlhkosti v % alebo ukazovatel' poruchy
3 → Tlačidlo zvýšenia hodnoty vlhkosti
4 → Počítač hodín prevádzky
5 → Tlačidlo zníženia vlhkosti
6 → Označenie „Odmrazovanie“
7 → Označenie „Ventilátor funkčný“
8 → Označenie „Plný zásobník vody“

9 → Označenie „Prevádzka prístroja“

Neprerušované svietenie = Prístroj odvlhčuje (Kompresor a ventilátor bežia)

Blikanie = Prístroj neodvlhčuje (Kompresor a ventilátor vypnuté)

Signalizácia poruchy

Zapnutie odvlhčovača

Po zasunutí vidlice do zásuvky el.energie sa rozozvučí signálny tón. Ak ku tomu nedôjde, prekontrolujte prívodný kábel, zásuvku a istenie.

Stlačte tlačidlo ON/OFF zapnút' (ON).

Ukazovatel' 2 hodnota vlhkosti je z továrne nastavená na hodnotu od 60 %. Po 5 sec naskočí na ukazovatel'ovi aktuálna vlhkost'.

Stlačením tlačidiel na zvýšenie ▼ či zníženie vlhkosti nastavte žiadanú hodnotu ▲.

Ak je nastavená hodnota vlhkosti menšia ako 30 % prístroj neustále odvlhčuje a na ukazovatel'ovi 2 sa objaví „CO“.

Tip: Relativna vlhkost' od 50 do 60 % je v zásade postačujúca pre príjemné prostredie v miestnosti a preto, aby sa vodný kondenzát netvoril na stenách či zariadení.

Ak nedosiahne požadovaná hodnota vlhkosti aktuálnu vlhkost o 3 % vypne sa prístroj automaticky spolu so stále svietiacou kontrolkou ♠ „Odvlhčovanie“ na displeji.

Ak presiahne požadovaná hodnota vlhkosti aktuálnu vlhkost' o 3 % odvhlčovač sa opät automaticky zapne.

Kontrolka ♠ „Odvlhčovania“ bliká.

Odmrazovanie

Pri izbovej teplote pod 20 st. C sa nevytvára iba kondenzát z vody na studených odparovacích plochách, ale tiež lad. Táto námraza sa usadzuje na výmenníku a priechod vzduchu nie je optimálny.

V priebehu odmrazovania ukazuje displej symbol odmrazovanie

, kompresor beží, ale ventilátor sa automaticky vypne.

Po skončení odmrazovania 🌿 sa odvhlčovač prepne na odvhlčovanie a ukazovatel' odmrazovania na displeji zmizne.

Počítadlo prevádzkových hodín

Odvlhčovač je vybavený počítadlom hodín prevádzky.

Po zapnutí odvlhčovača sú hodiny, po 📄25:38 ktorých boli vo funkcii ukázané na displeji. Čas po zapnutí odvlhčovača je potom pripočítaný.

Vodný odpad

Záchytná nádoba na vodu je vybavená plavákom, ktorý zaistí automatické vypnutie prístroja v prípade, že táto nádoba je plná.

Po 45 sec. sa automaticky vypne kompresor a ventilátor a zaznie signálny tón. Na displeji sa objaví symbol plnej nádoby a E4 ukáže poruchu.

Ak nie je záchytná nádoba ihneď vyprázdnená, znie signálny tón každých 5 min.

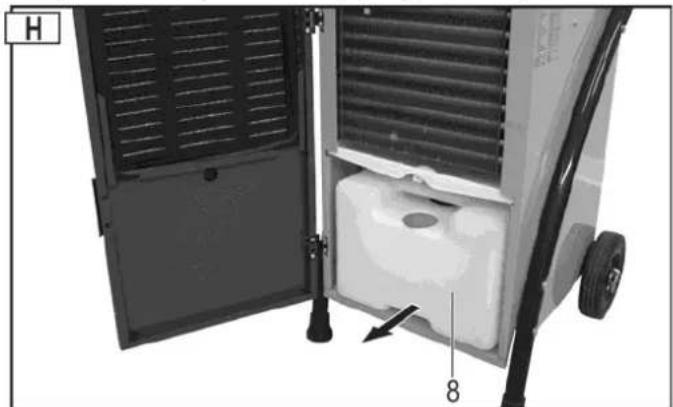

Vytiahnutie záchytnej nádoby

1. Vypnite prístroj.
2. Otvorte dvere na kryte prístroja.
3. Vytiahnite záchytnú nádobu (8) a vyprázdnite ji.

1. Nasad'te nádobu opät' spät' a dbajte na to, aby bola v správnej polohe.

Dávajte pozor na to, aby ste dostali nádobu do správnej polohy a zastrčte hadicu (a) znova do otvoru nádoby.

1. Uzavrite skriňovú klapku.
2. Prístroj opät' zapnite. Symbol plnej nádoby 📋 na displeji a hlásenie poruchy E4 sa už neobjavia.

Ak sa aj napriek tomu tieto symboly objavia, vytiahnite opät nádobu a opät ju nasadte dovnútra do správnej polohy.

Nepretržitá prevádzka alebo dlhodobá prevádzka

Pri vysokej vlhkosti je výhodou, ak použijete odvlhčovač v nepretržitej prevádzke. Pri nepretržitej prevádzke odpadá vyprázdňovanie záchytnej nádoby.

Postup:

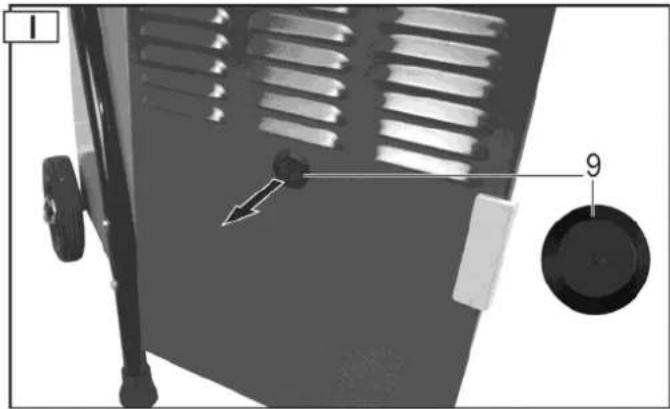

1. Otvorte dvierka telesa a odstráňte uzatváraciu zátku (9) z dvierok telesa.

i Dbajte na nasledujúce body:

→ Voda musí mat' volný odtok.
→ Hadicu ved'te do nížšie ležiaceho odpadového otvoru.
→ Hadica musí byt zaistená v stálej polohe, nesmie byt prekrútená, pricvaknutá, rovno vedená.

Premiestnenie odvlhčovača

Pred každým presunom prístroja ho vypnite a odpojte od siete el.energie vytiahnutím vidlice zo zásuvky.

Ak ste boli nútení odvhlčovač transportovať ležato alebo prudko nahnutý, potom ho pred zapnutím ponechajte aspoň 1 hod. stát' v rovnej polohe.

Čistenie a údržba

Pred každou prácou na údržbe alebo pri čistení prístroja musíte prístroj vypnút, odpojit' od siete vytiahnutím vidlice zo zásuvky.

Práce, ktoré presahujú rámec tu popísaných prác, môže vykonávať iba odborný servis.

Používajte iba originálne náhradné diely. Iné diely, ako originálne, môžu spôsobit' škody na zdraví a majetku.

Čistenie

Vzduchový filter

Zanesený filter

→ ovplyvňuje negatívne výkon odvlhčovača

→ vedie k znečisteniu vnútrajšku prístroja.

i Filter čistite v pravidelných intervaloch v závislosti na podmienkach prevádzky.

Vytiahnutie filtra

1. Otvorte dvierka na kryte odvlhčovača.
2. Vyberte filter (10).

Použite vysávač alebo filter zľahka vyklepte.

Vel'ké znečistenie

Vyperte filter vo vlažnej mydlovej vode (max. 40 st. C) a nechajte ho dobre vyschnúť. Pri sušení nenechajte filter na slnko alebo v blízkosti tepelného zdroja.

Nasadenie filtra

1. Po vyčistení vložte filter spät do uchytenia cez dvierka telesa.
2. Zavrite dvierka telesa.

Prístroj

Prístroj čistite zvonka s vlhkou handričkou s mydlovou vodou. Dbajte na to, aby sa voda nedostala do vnútra prístroja.

Nepoužívajte na čistenie žiadne čistiace prostriedky alebo riedidla- tieto by mohli prístroj poškodit. Jeden krát do roka odovzdajte prístroj do odborného servisu na kontrolu prípadne vyčistenie vnútra prístroja.

Údržba

Odvhlčovač je konštruovaný na bezproblémovú prevádzku a minimálne nároky na údržbu.

Všetky pohyblivé časti sú zabezpečené dlhodobým mazaním a vo vnútri prístroja sa nenachádzajú žiadne časti s nárokmi na údržbu.

Skladovanie

Odvlhčovač skladujte na suchom a uzavretom mieste, kam deti nemajú prístup. Aby ste udržali Váš prístroj po dlhý čas funkčný, dbajte na nasledujúce pokyny:

→ Vyprázdnite záchytnú nádobu na vodu a starostlivo ju vysušte.
→ Vyčistite filter.
→ Vykonajte základnú očistu prístroja.
⇒ Vykonajte kontrolu funkčnosti prístroja, aby po skladovaní v prípade potreby bezchybne fungoval.
Prístroj starostlivo prikryte.

Možné poruchy

VPred každým odstraňovaním poruchy prístroj vypnite a odpojte od siete vytiahnutím vidlice zo zásuvky.

Porucha	Možná	príčina	Odstránenie	poruchy
Motor nebeží Výpadok prúdu Absicherung überprüfen
	Prívodový kábel je poškodený Kontrola v odbornom servise
	Nádoba na vodu je plná Vyprázdnite nádobu
	Izbová vlhkost' je nižšia ako nastavená	Kontrola nastavenej požadovanej vlhkosti prípadne zmena nastavenia
Prístroj kondenzuje málo alebo žiadnu vodu	Izbová teplota alebo vlhkost' nie sú v pracovnom režime	a) Preskúšajte izbovú teplotu (+5 st. C do 32 st. C)b) Preskúšajte vlhkost' (najmenej 30 % rel.vlhkosti)c) Skontrolujte nastavenie vlhkosti a prípadne ho zmeňte.
	Vzduchový filter je znečistený	Vyčistite vzduchový filter.
	Prívod či odvod vzduchu je blokovaný	Preskúšajte prívod a odvod vzduchu a prípadne prístroj premiestnite (min. odstup od steny je 10 cm).
	a) Prístroj je vo vnútri znečistený Poškodený obeh chladiva	Obrátte sa na odborný servis.
	V miestnosti sú tvorené okná alebo dvere	Uzavrite okná a dvere vo vysušenej miestnosti.
Prístroj sa vypína pri nepretržitej prevádzke odvodnou hadicou.	a) Odvodná hadica je bud' priseknutá alebo nevhodne zvinutáb) Malý spád hadice k odpadu		Preložte odvodnú hadicu tak, aby voda mohla odtekat'.
	Voda v hadici je zmrznutá		Vykonajte opatrenia, aby voda v hadici nezamírzala.
Z prístroja vyteká voda	Záchytná nádoba netesní a) Kontrola nádobyb) V prípade potreby nádobu vymeňte
Neobvyklý hluk či vibrácia	Prístroj nestojí rovno Postavte prístroj na rovnú podlahu
	Skrutky, matice či iné časti sú uvolnené		Utiahnutie vol'ných častí prístrojaAk toto opatrenie nepomôže, musíte sa obrátit' na odborný servis.

① Ak ste vykonali všetky preskúšania funkčnosti prístroja a prístroj i napriek tomu nefunguje, obráťte sa na odborný servis.
① Ak nie je prístroj dokonale funkčný, musíte ho okamžite odstaviť z prevádzky!

Ukazovatel' porúch

Následovné poruchy sa ukážu v políčku 2 „relatívna vlhkost’ vzduchu“:

Porucha	Chyba
E3 Poškodený senzor vlhkosti vzduchu
E4 Plná záchytná nádoba na vodu
E5 Poškodený senzor chladiaceho obehu

i Ak sa objavia poruchy označené ako E3 a E5, obráťte sa na odborný servis.

- V prípade d'alších porúch alebo otázok sa, prosím, obrátte na svojho miestneho predajcu.

Technické dáta

Typ / Model ALE 300 N
Výrobný rok viz posledná strana
Priechod vzduchu 350 m3/h
Menovitý výkon 570 W
Menovitý príkon 2,64 A
Max.výkon	710 W
Max.príkon	3,1 A
Ventilačný výkon 40 W
Pripojenie k sieti	230 V~ / 50 Hz
Istenie siete	10 A
Teplotné pracovné rozmedzie	5 – 32°C
Rozmedzie vlhkosti vzduchu	30 – 90 % rel. Vlhkosti
Odvlhčovací výkon pri 30 st. C / 80 % rel. vlhkosti	30 l / 24 h
Ochranná trieda	IP X0
Chladiaci tlak	2,5 MPa
Parný tlak	1,0 MPa
Chladiaci prostriedok	R290
Stredné množstvo chladiva	0,145 kg
Max.obsah záchytnej nádoby	5,0 l
„Ukazovate“ plnej nádoby pri	4,3 l
Kubický obsah miestnosti (pri výške stropu 2,5 m)	75 - 125 m3
Podlahová plocha miestnosti A max	30 - 50 m2
Podlahová plocha miestnosti A min	7 m2
Hladina hluku LWA	< 70 dB (A)
Hladina akustického tlaku LPA	< 70 dB (A)
Hmotnosť	27,5 kg

Plán zapojenie

Plán obe hu ch ladiva

Zoznam náhradných dielov

Pos.-Nr.	Náhradný diel - číslo	Popis		Pos.-Nr.	Náhradný diel - číslo	Popis
1	417718	Transportný madlo		8 41	7726 Záchytná nádoba na
2	417716	Podpera pravá		9	417722	Uzatváracia zátka
3	417717	Podpera ľavá		10	417723	Vzduchový filter
4	417702	Spojovací prvok		11	417721	Kľučka
5	417724	Os kolesa		12	417618	Bezpečnostná samolepka
6 41	7725 Transportné koleso ∅ 150 mm			13	417658	Clona spínača (samolepka)
7	417706	Poistný kolík		14	Hadica (bez vyobrazenia)

Pri objednávke náhradných dielov bezpodmienečne uvedte:

Typ odvlhčovača, rok výroby, číslo náhradného dielu.

Inak nie je možné zaručit' korektné dodanie správneho dielu!

Prosíme prečítajte si priložené záručné prehlásenie.
