NÁVOD NA OBSLUHU PerfectPower DCC 1224-10 DOMETIC

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi a prepätiami
- Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode

Pri používaní elektrických zariadení prísne dodržiavajte nasledujúce bezpečnostné informácie na ochranu pred

• zásahom elektrickým prúdom,
- nebezpečím požiaru,
- zraneniami.

- V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na hasenie požiarov elektrických zariadení.

VÝSTRAHA!

- Produkt odpojte od batérie - vždy pred čistení a údržbou - pred výmenou poistky (smú vykonávať len odborníci)

- Ak produkt demontujete: - Uvol'nite všetky spojenia. - Uistite sa, že sú všetky vstupy a výstupy bez prívodu napätia.

- Produkt sa nesmie používať, ak samotný produkt alebo pripájací kábel vykazuje viditel'né poškodenia.

- Ak je pripájací kábel tohto produktu poškodený, musí ho vymenit' výrobca, jeho oddelenie Služieb zákazníkom alebo iná kvalifikovaná osoba, aby sa predišlo ohrozeniam.

- Opravy tohto produktu smú vykonávať len kvalifikovaní odborníci. Neodbornými opravami môžu vzniknút značné nebezpečenstvá.

- Tento produkt smú používať deti od 8 rokov a osoby so zníženými psy-chickými, zmyslovými alebo mentálnymi schopnosťami a vedomosťami, ked' sú pod dozorom alebo ked' boli poučené o bez-pečnom používaní produktu a chápu, aké riziká z toho vyplývajú.

- Elektrické zariadenia nie sú detské hračky! Produkt uschovajte a používajte mimo dosahu detí.

- Dohliadnite na to, aby sa deti nehrali s produktom.

POZOR!

• Pred uvedením zariadenia do prevádzky porovnajte údaje o napátí na typovom štítku s existujúcim zdrojom napätia.
• Zabezpečte, aby iné predmety nemohli spôsobit' skrat na kontaktoch produktu.
• Produkt skladujte na suchom a chladnom mieste.

- Produkt nikdy nemontujte v priestoroch, v ktorých hrozí nebezpečenstvo výbuchu plynu alebo prachu.

UPOZORNENIE!

- Zabezpečte stabilitu produktu! Produkt musí byť nainštalovaný a upevnený bezpečne, aby sa neprevrátil alebo nespadol.

POZOR!

• Produkt nevystavujte zdrojom tepla (slnečné žiarenie alebo kúrenie). Zabráňte d'alšiemu ohrievaniu produktu.
• Produkt umiestnite na suchom mieste, ktoré je chránené pred striekajúcou vodou.

- Pri inštalácii na lodiach:

Pri nesprávnej inštalácii elektrických zariadení na člnoch môže dôjst' k poškodeniam člna koróziou. Produkt nechajte nainštalovať kvalifikovaným elektrikárom (pre člny).

- Ked' pracujete na elektrických zariadeniach, uistite sa, že sa niekto nachádza v blízkosti, aby vám v prípade núdze mohol pomôct'.

VÝSTRAHA!

• Dbajte na dostatočný priemer vodiča.
• Vodiče uložte tak, aby sa nepoškodili dverami alebo kapotou motora. Privreté káble môžu byť príčinou životu nebezpečných poranení.

UPOZORNENIE!

- Vodiče uložte tak, aby nehrozilo nebezpečenstvo zakopnutia a aby bolo vylúčené poškodenie kábla.

POZOR!

- Ked' sa vodiče musia viest' cez plechové steny alebo iné steny s ostrými hranami, použite prázdne rúrky alebo káblové priechodky.

• Nevkladajte kábel na jednosmerný prúdu a kábel na striedavý prúd do jedného potrubia (prázdna rúrka).
• K á b l e neklad'te tak, aby boli vol'né alebo príliš zalomené.
• Káble pevne uchytte.
• Net'ahajte za káble.

2.4 Bezpečnost' pri obsluhe produktu

VÝSTRAHA!

- Ak sa produkt používa v priestoroch s otvorenými olovenými akumulá-tormi, miestnosť musí byť dobre vetraná. Tieto akumulátory uvolňujú výbušný vodíkový plyn, ktorý sa môže vznietit’ od iskry, ktorá môže preskočit’ na elektrických spojeniach.

UPOZORNENIE!

- Produkt nepoužívajte

– v slanom, vlhkom alebo mokrom prostredí
– v blízkosti agresívnych výparov
– v prostredí so horľavými materiálmi
– v oblastiach ohrozených výbuchom

• Pred aktivovaním sa ubezpečte, že prívod elektrického prúdu a zástrčka sú suché.
• Pri práci na produkte vždy prerušte prívod elektrického prúdu.
• Majte na pamäti, že časti produktu môžu byť pod napätím ešte aj po zareagovaní poistky.
• Neodpájajte žiadne káble, ak sa produkt stále používa.

POZOR!

- Batérie môžu obsahovať agresívne alebo korozívne kyseliny. Zabráňte akémukol’vek kontaktu tela s kvapalinou batérií. Ak sa vaša pokožka dostane do kontaktu s kyselinou batérie, zasiahnutú časť tela dôkladne umyte vodou.

Pri zranení spôsobenom kyselinou bezpodmienečne vyhládajte lekára.

UPOZORNENIE!

- Počas práce s batériami nenoste žiadne kovové predmety, ako hodinky alebo prstene.

Olovené akumulátory môžu vytvárat' skratové prúdy, ktoré môžu viest' k t'ažkým popáleninám.

Nikdy sa nepokúšajte nabíjať zamrznuté alebo poškodené akumulá- tory.

V tomto prípade postavte batériu na nemrznúce miesto a počkajte, kým sa batéria prispôsobí teplote okolia. Potom začnite s nabíjaním.

- Nefajčite a uistite sa, že v blízkosti motora alebo batérie nevznikajú žiadne iskry.

POZOR!

- Používajte výlučne dobíjateľné batérie.

- Používajte káble s dostatočným prierezom kábla.

- Kladné vedenie chráňte poistkou.

- Zabráňte dopadu kovových častí na batériu. Môže to vytvorit' iskry alebo spôsobit' skrat batérie alebo iných elektrických častí.

- Pri pripájaní dbajte na správnu polaritu.

- Dodržiavajte pokyny v návodoch od výrobcov batérií a od výrobcu zariadenia alebo vozidla, v ktorom sa batéria bude používať.

- Ak musíte batériu vymontovať, ako prvú odpojte kostru. Pred vymon- tovaním batérie odpojte všetky spojenia a všetky spotrebiče.

3 Rozsah dodávky

Označenie

1 Nabíjačka batérií

Dostupné ako príslušenstvo (nie je súčasťou dodávky):

Označenie Č. výr.

Snímač teploty TS-1 9600000099

5 C i e l' o v á s k

Kapitola kap. „Pripojenie meniča nabíjania“ na strane 316 je určená výlučne pre odborníkov, ktorí sú oboznámení s príslušnými smernicami VDE.

Všetky ostatné kapitoly sú určené aj pre používatel'a zariadenia.

6 Použitie na určený účel

Nabíjačky batérií PerfectCharge DCC sa používajú na nabíjanie batérií používaných vo vozidlách alebo v člnoch počas jazdy/plavby alebo ich napájanie udržiavacím napätím pre generovanie prúdu. Zariadenia sa okrem toho môžu používať ako stabilný zdroj napájania.

Nabíjačky batérií DCC sa používajú na kontinuálne nabíjanie napájacích alebo palubných batérií:

• M en i č n =a: DCC12J2-a0, DCC1212-202DCC1212-40
• M en i č n--:DC62412t20, DCC2412-40
• M en i č n = a: DcCG24j24a40n i a 2 4 V
• M en i č n---:aDgC1224t-10, DaCC1224-20

Nabíjačky batérií DCC sa používajú na nabíjanie nasledujúcich typov batérií:

• Olovené kyselinové batérie
• Olovené gélové batérie
  • VRLA-AGM batérie
  • Lítiové batérie Dometic eStore

POZOR!

Zariadenie za žiadnych okolností nepoužívajte na nabíjanie iných typov batérií (napr. NiCd, NiMH atd').

VÝSTRAHA! Nebezpečenstvo výbuchu!

• Nenabíjajte batérie s vyvedenými článkami. Hrozí nebezpečenstvo výbuchu plynu, ktorý sa v batérií tvorí.
• Olovené batérie nenabíjajte v nevetraných priestoroch. Hrozí nebezpečenstvo výbuchu plynu, ktorý sa v batérií tvorí.
• Týmto zariadením nenabíjajte batérie NiCd a batérie, ktoré sa nedajú dobíjať. Puzdro týchto batérií môže prasknúť.

7 Technický opis

Vďaka svojej nízkej hmotnosti a kompaktnej konštrukcii je menič nabíjania l’ahko montovatel’ný do karavanov, úžitkových vozidiel alebo motorových člnov a jácht. Počas jazdy nabíja batérie, ktoré sa používajú na palube vozidiel alebo člnov na výrobu prúdu alebo ich zásobuje udržiavacím napätím, aby sa nevybili.

12 V--- alebo 24 V--- napätie z batérie vozidla alebo člna sa mení na stabilné jednosmerné napätie 12 V--- or 24 V---.

Galvanickým oddelením vstupného a výstupného napätia sa môže výstupné napätie nezávisle od rušenia vo vstupnom obvode udržiavať stabilné.

Menič nabíjania sa zapína cez 12/24 V signál:

Ked' sa používa svorka 15, štartovacia batéria sa môže vybit' dokonca aj ked' je motor vypnutý, v prípade, že zapal'ovanie je v poloeh „ON" (Zap).

Nabíjačka batérií je vybavená rôznymi ochrannými mechanizmami:

• Prepätová ochrana: Nabíjačka batérií sa vypne, ked' hodnota napätia prekročí hodnotu vypnutia. Opät' sa zapne, ked' napätie klesne na hodnotu opätovného zapnutia.
• Ochrana v prípade podpätia: Nabíjačka batérií sa vypne, ked' hodnota napätia klesne pod hodnotu vypnutia. Opät' sa zapne, ked' napätie stúpne na hodnotu opätovného zapnutia.
• Ochrana v prípade nadmernej teploty: Nabíjačka batérií sa vypne, ked' teplota vo vnútri zariadenia prekročí hodnotu vypnutia. Opat' sa zapne, ked' napätie stúpne na hodnotu opätovného zapnutia.
• Ochrana proti skratu: LED na nabíjačke batérií signalizuje poruchu, ak došlo ku skratu. Ak poistka zariadenia zareagovala v dôsledku nadmerného prúdu, musí ju vymenit' odborník.

POZNÁMKA

Ak je pripojený snímač teploty TS-1, menič nabíjania prispôsobí nabíjacie napätie podľa nameranej teploty, pozri kap. „Technické údaje“ na strane 322.

7.1 Prípojky a ovládacie prvky

Položka\nvobr.1, Označenie\nstrane 3

1 Vstupné svorky (+) štartovacej batérie

2 Vstupné svorky (−) štartovacej batérie

3 Riadiaci kábel (I1) pre štartovanie vozidla s palubným napätím (D+ alebo svorka 15) (zapal'ovanie))

4 Indikátor LED displeja

5 Regulácia prúdu (I2) na obmedzenie nabíjacieho prúdu na 5 A

6 Svorka RJ11: Pripojenei snímača teploty (príslušenstvo)

7 Spínač DIP, pozri kap. „Nastavenie meniča nabíjania“ na strane 318

8 Výstupné svorky (+) k batérii konštrukcie

9 Výstupné svorky (−) k batérii konštrukcie

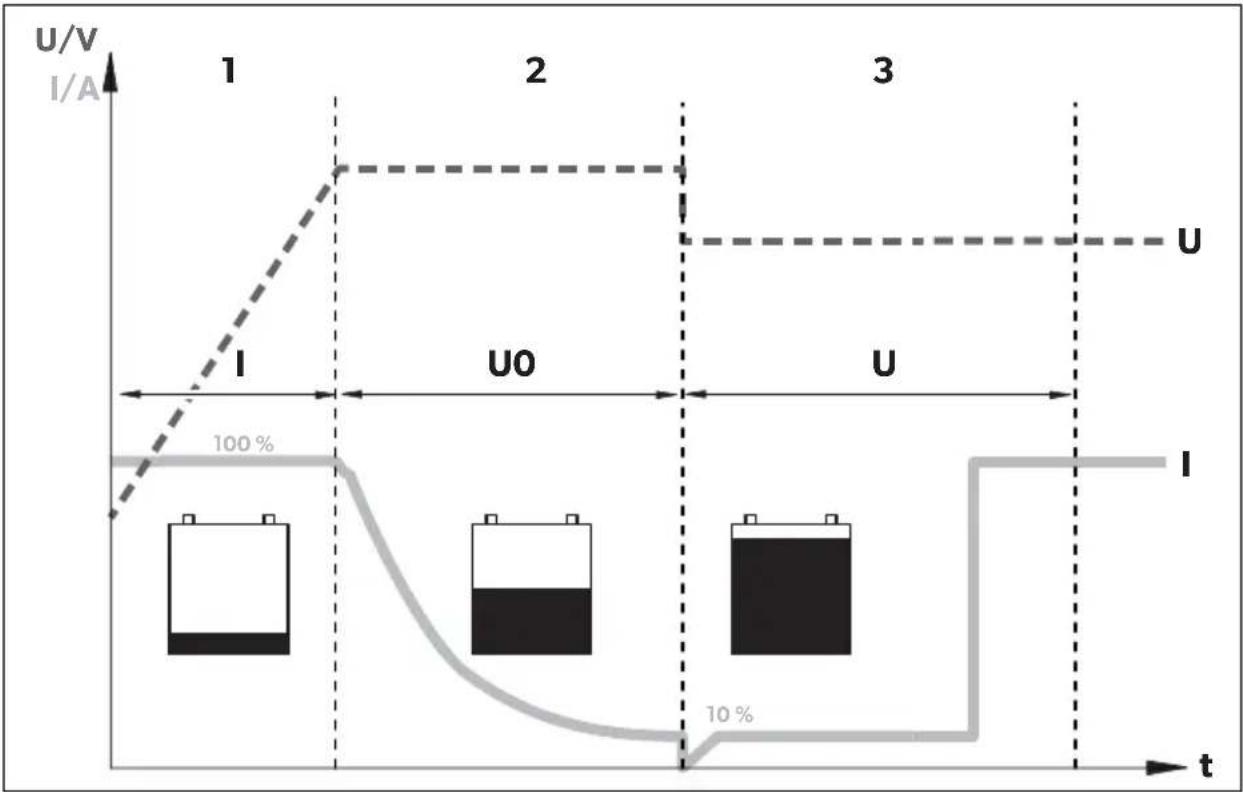

7.2 Funkcia nabíjania batérií

Charakteristika nabijania sa označuje ako IU0U charakteristika.

Na začiatku procesu nabíjania sa prázdna batéria bude nabíjať konštantným prúdom (100 % nabíjací prúd), pokým sa nedosiahne koncové nabíjacie napätie. Ak batéria dosiahne túto úroveň napätia, zníži sa nabíjací prúd.

2: U0 fáza (absorpcia)

Teraz začína absorpčná fáza nabíjania (U0 fáza), ktorej trvanie závisí od batérie. Napätie pritom zostáva konštantné (U0).

Táto fáza je obmedzená na maximálne 3 hodiny, aby sa zabránilo prebitiu batérie počas jazdy.

3: U fáza (float)

8.1 Potrebné náradie

Na elektrické pripojenie potrebujete príslušné pomôcky:

• Krimpovacie kliešte
• 4 ohybné pripájacie káble: + a – pre štartovaciu batériu, + a – pre batériu karosérie. 1 ohybný signálny kábel na pripojenie k D+ alebo k zapal'ovaniu.
  Požadovaný prierez nájdete v tabuľke kap. „Pripojenie meniča nabíjania“ na strane 317.
  • Káblové koncovky a dutinky

Na uchytenie nabíjačky batérií potrebujete príslušné pomôcky:

• strojové skrutky (M4) s podložkami a samopoistnými maticami alebo

- skrutky na plech, príp. do dreva

- strojové skrutky (M4) s podložkami a samopoistnými maticami alebo - skrutky na plech, príp. do dreva

8.2 Montážne pokyny

Pri výbere miesta montáže venujte pozornosť nasledujúcim upozorneniam:

• Nabíjačku batérií je možné namontovať vodorovne, ako aj zvislo.
• Nabíjačka batérií sa musí namontovať na miesto, ktoré je chránené pred vlhkosťou.
• Nabíjačka batérií sa nesmie namontovať v blízkosti zápalných materiálov.
• Nabíjačka batérií sa nesmie namontovať v prašnom prostredí.
• Miesto montáže musí byť dobre vetrané. Pri inštaláciách v malých uzavretých priestoroch by mala byť zabezpečená ventilácia. Okolo nabíjačky batérií musí byť odstup minimálne 5 cm (obr. 2, strane 4).
• Prívod a vývod vzduchu nabíjačky batérií nesmie byť blokovaný.
• Pri teplote okolia vyššej ako 40 °C (napr. v strojovniach alebo miestnostiach s bojlermi, na priamom slnečnom svetle) sa nabíjačka batérií môže vypnút, hoci prúd pripojených záťaží je pod menovitým zaťažením (odľahčenie).
• Montážna plocha musí byť rovná a dostatočne pevná.

8.3 Menič nabíjania

POZOR!

▶ Venujte pozornosť údajom o vzdialenostiach (obr. 2, strane 4).
▶ Namontujte menič nabíjania podľa obrázku (obr. 3, strane 4).

9 Pripojenie meniča nabíjania

VÝSTRAHA!

Dbajte na to, aby sa nezamenila polarita. V prípade prepólovania prípojok batérie môže dôjst' k ohrozeniu osôb a zariadenie sa môže poškodit'.

UPOZORNENIE!

Utiahnite skrutky alebo matice maximálnym ut'ahovacím momentom 12 – 13 Nm. Vol'ne spojenia môžu viest' k prehriatiam.

Pri pripájaní batérie dodržiavajte nasledovné pokyny:

• Pri zapojení do svoriek dbajte, aby boli póly batérie čisté.
• Dbajte na pevné umiestnenie konektorov.
• Zvol'te dostatočný prierez pripájacieho kábla.
• Kábel uložte podľa predpisov VDE 100 (Nemecko).

- Záporný kábel pripojte priamo na zápornú svorku batérie a nie na kostru (konštrukciu) vozidla alebo člna.

- Použite káble s nasledujúcimi farbami: - Červený: kladné pripojenie - Čierny: záporné pripojenie

Stanovenie prierezu kábla

POZNÁMKA

Zachovajte čo najkratšiu vzdialenost' k batérii karosérie.

Minimálny prierez kábla závisí od maximálnej dĺžky kábla:

		DÍžka kábla Minimálny prierez kábla/poistka
		2,5 mm2/30 A	4 mm2/40 A	6 mm2/60 A	10 mm2/80 A
DCCxxxx-10	k štartovacej batérii	≤7 m	≤11 m	≤16 m	-
	k batérii konštrukcie	≤2 m	≤3,5 m	≤5 m	-
DCCxxxx-20	k štartovacej batérii	-	≤5,5 m	≤8 m	≤14 m
	k batérii konštrukcie	-	≤1,5 m	≤2,5 m	≤4 m
DCCxxxx-40	k štartovacej batérii	-	-	-	≤7 m
	k batérii konštrukcie	-	-	-	≤2 m

9.1 Pripojenie meniča nabíjania

POZOR!

Menič nabíjania nesmie byť pripojený priamo k alternátoru.

9.2 Pripojenie príslušenstva

POZNÁMKA - Regulácia výkonu

Pre obmedzenie výstupného prúdu meniča nabíjania na 5 A musí byť na kontakte „l2“ prítomný kladný riadiaci signál (obr. 1 5, strane 3).

▶ Pripojte príslušenstvo k nasledujúcim kontaktom:

– Regulácia výkonu (I2): obr. 1 5, strane 3
– Snímač teploty: obr. 1 6, strane 3

10 Použitie meniča nabíjania

10.1 Zapnutie a vypnutie meniča nabíjania

Menič nabíjania sa automaticky zapne ihned' po prijatí kladného riadiaceho signálu. Stavová LED sa rozsvieti namodro.

Menič nabíjania sa automaticky vypne, keď už riadiaci signál nie je prítomný.

POZNÁMKA

Ak sa riadiaci signál meniča nabíjania zapína cez zapal'ovanie, štartovacia batérie sa môže vybit', ak sa motor nenaštartuje včas.

10.2 Nastavenie meniča nabíjania

POZNÁMKA

Nastavenie prepínacieho napätia/konštantného napätia

Spínače DIP S1 a S2 môžete použit' pre nastavenie hodnoty koncového nabíjacieho napätia.

S1 S2		Prepínacie napätie/konštantné napätie
		12 V 24 V
ON (zap.) ON (zap.) 14,4 V 28,8 V
OFF (vyp.) ON (zap.) 14,1 V 28,2 V
ON (zap.) OFF (vyp.)		14,7 V	29,4 V
OFF (vyp.)	OFF (vyp.)

Nastavenie udržiavacieho napätia

Spínače DIP S3 a S4 môžete použit' pre nastavenie udržiavacieho napätia vo fáze U (udržiavanie).

Používajte len režim nabíjania vhodný pre váš typ batérie. V prípade potreby sa informujte v špecializovanom servise.

DIP spínačmi S5 a S6 môžete nastaviť režim nabíjačky.

S5 S6 Režim nabíjania
ON (zap.) ON (zap.) IU0U – nabíjanie
	Pozri kap. „Funkcia nabíjania batérií” na strane 313.
OFF (vyp.) ON (zap.) Konštantné napätie 1
	Nabíjačka batérií funguje ako zdroj konštantného napätia, kde sa hodnota napätia zhoduje s nastaveným koncovým nabíjacím napätím.
ON (zap.) OFF (vyp.) Konštantné napätie 2
OFF (vyp.) OFF (vyp.)	Nabíjačka batérií funguje ako zdroj konštantného napätia, kde sa hodnota napätia zhoduje s nastaveným udržiavacím napätím.

Nastavenie režimu eStore (iba model DCC1212-40 A DCC2412-40 s volitel'nou batériou eStore)

DIP spínačom S7 môžete nastaviť režim nabíjania eStore.

S7 Nabijacia charakteristika eStore

Pre nabíjaciu charakteristiku eStore musí byť pripojený snímač teploty.

POZNÁMKA

Pri použití bez snímača teploty je režim nabíjania eStore konštantný na 13,8 V s maximálne 35 A.

Režim nabíjania eStore má nasledujúcu nabíjaciu charakteristiku:

Výstupné napätie

Zariadenie nikdy nečistite pod tečúcou vodou alebo dokonca vo vode. Na čistenie nepoužívajte ostré čistiace prostriedky alebo tvrdé predmety, pretože by mohli zariadenie poškodit'.

Zariadenie príležitostne vyčistte navlhčenou handričkou.

12 Odstraňovanie porúch

VÝSTRAHA!

Ak máte špecifické otázky týkajúce sa údajov nabíjačky batérií, obráťte sa na výrobcu (adresy nájdete na zadnej strane návodu).

LED nesvieti

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

14 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

15 Technické údaje

	DCC1224-10 DCC1224-20
Č. výr.: 9600003748 96000037	49
Transformácia:	12 V → 24 V
Menovité vstupné napätie 12 V=
Rozsah vstupného napätia: 8 V – 16 V
Nabíjací prúd: 10 A 20 A
Nabíjacie napätie: 26,4 V – 29,4 V
Výkon: 250 W	500 W
Zvyškové zvlnenie výstupného napätia pri menovitom prúde:	< 50 mV rms
Stupeň účinnosti:	až 90 %
Kľudový odber prúdu	< 0,4 A
Teplota okolia pri prevádzke:	-20 °C až +50 °C
Vlhkost' vzduchu:	≤ 95 %, nekondenzujúca
Rozmery (Š × H × V):	153 × 73 × 220 mm	153 × 73 × 260 mm
Hmotnosť:	1,55 kg	1,85 kg
Skúška/certifikát:
	DCC2412-20 DCC2	412-40
Č. výr.: 9600003750 9600003751
Transformácia:	24 V → 12 V
Menovité vstupné napätie 24 V=
Rozsah vstupného napätia: 16 V - 32 V
Nabíjací prúd: 20 A 40 A
Nabíjacie napätie: 13,2 V - 14,7 V
Výkon: 250 W 500 W
Zvyškové zvlnenie výstupného napätia pri menovitom prúde:	< 100 mVeff
Účinnosť až do: 90 %
Kľudový odber prúdu	< 0,4 A
Teplota okolia pri prevádzke:	-20 °C až +50 °C
Vlhkosť vzduchu:	≤ 95 %, nekondenzujúca
Rozmery (Š × H × V):	153 × 73 × 220 mm	153 × 73 × 260 mm
Hmotnosť: 1,55 kg	1,85 kg
Skúška/certifikát:	DCC2424-10 DCC1212-10
Č. výr.: 9600003752 9600003753
Transformácia:	24 V → 24 V	12 V → 12 V
Menovité vstupné napätie	24 V---	12 V---
Rozsah vstupného napätia:	16 V – 32 V	8 V – 16 V
Nabíjací prúd: 10 A
Nabíjacie napätie:	26,4 V – 29,4 V	13,2 V – 14,7 V
Výkon:	250 W	120 W
Zvyškové zvlnenie výstupného napätia pri menovitom prúde:	< 100mVeff	< 50 mVeff
Účinnosť až do:	90 %
Kľudový odber prúdu	< 0,4 A
Teplota okolia pri prevádzke:	-20 °C až +50 °C
Vlhkosť vzduchu:	≤ 95 %, nekondenzujúca
Rozmery (Š × H × V):	153 × 73 × 220 mm	153 × 73 × 180 mm
Hmotnosť:	1,55 kg	1,25 kg
Skúška/certifikát:	DCC1212-20 DCC1212-40
Č. výr.: 9600003754 9600003755
Transformácia:	12 V → 12 V
Menovité vstupné napätie 12 V=
Rozsah vstupného napätia: 8 V – 16 V
Nabíjací prúd: 20 A 40 A
Nabíjacie napätie: 13,2 V – 14,7 V
Výkon: 250 W 500 W
Zvyškové zvlnenie výstupného napätia pri menovitom prúde:	< 50 mVeff
Účinnosť až do: 90 %
Kľudový odber prúdu	< 0,4 A
Teplota okolia pri prevádzke: -20 °C až +50 °C
Vlhkosť vzduchu:	≤ 95 %, nekondenzujúca
Rozmery (Š × H × V):	153 × 73 × 220 mm	153 × 73 × 260 mm
Hmotnosť:	1,55 kg	1,85 kg
Skúška/certifikát:

Ochranné zariadenia

	12 V	24 V
Vstup:	Vysoké napätie, nízke napätie, ochrana proti prepólovaniu (interná poistka)
Odpojenie v prípade podnapätia:	8 V	16 V
Rešart pri nízkom napätí:	10 V	20 V
Prepăťová ochrana:	16 V	32 V
Rešart pri vysokom napätí:	15,5 V	31 V
Teplota:	Vypnutie
Ochrana proti skratu:	áno, I_pk

Teplotná kom penzácia

POZNÁMKA
