ERA C PRF0194197 - Kuchynský digestor ELICA - Bezplatný návod na obsluhu

Značka	Elica
Model	ERA C PRF0194197
Typ produktu	Kuchynský digestor
Použitie	Odsávacia (vonkajšie odvádzanie) alebo filtračná (vnútorný recirkulácia)
Minimálna inštalačná výška (elektrický sporák)	50 cm
Minimálna inštalačná výška (plynový/kombinovaný sporák)	65 cm
Typ ovládania	Ovládací panel s voličom rýchlosti a vypínačom osvetlenia
Protitukový filter	Kovový, umývateľný v umývačke riadu alebo ručne
Aktívny uhlíkový filter	Výmena každé 4 mesiace maximálne (iba vo filtračnej verzii)
Osvetlenie	LED max 3W, pätica E14
Elektrické napájanie	Napätie je uvedené na typovom štítku
Ochranné zariadenie	Štandardný istič na úplné odpojenie
Vonkajšie čistenie	Vlhká handrička s neutrálnym kvapalným čistiacim prostriedkom
Vnútorné čistenie a filtre	Aspoň raz za mesiac
Bezpečnosť	Odpojenie pred údržbou, neflambovať pod digestorom, nepoužívať bez mriežky
Používatelia	Deti od 8 rokov pod dohľadom

Často kladené otázky - ERA C PRF0194197 ELICA

Aká je minimálna inštalačná výška digestora?

Pre elektrický sporák je minimálna vzdialenosť 50 cm medzi varnou doskou a najnižšou časťou digestora. Pre plynový alebo kombinovaný sporák je táto vzdialenosť 65 cm. Vždy dodržiavajte pokyny výrobcu sporáka, ak vyžadujú väčšiu vzdialenosť.

Ako čistiť protitukové filtre?

Kovové protitukové filtre musíte čistiť raz za mesiac. Môžete ich umývať ručne s neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Pozor, umývanie v umývačke môže spôsobiť odfarbenie, ale neovplyvní filtračný výkon.

Ako často vymieňať uhlíkový filter?

Aktívny uhlíkový filter (používa sa iba vo filtračnej verzii) sa musí vymeniť každé 4 mesiace maximálne. Nedá sa čistiť ani regenerovať. Frekvencia závisí od používania a pravidelnosti čistenia tukového filtra.

Aký typ žiarovky použiť na výmenu osvetlenia?

Používajte iba LED žiarovky s maximálnym výkonom 3W a pätkou E14. Pozrite si návod na kód ILCOS D (alfanumerická pozícia '1d'). Pred výmenou odpojte spotrebič a uistite sa, že sú lampy studené.

Môžem používať digestor bez filtrov?

Nie, nikdy nepoužívajte digestor bez správne namontovanej mriežky. Filtre sú nevyhnutné na zabránenie rizika požiaru a ochranu motora. Taktiež nepoužívajte bez správne namontovaných lámp, aby ste predišli úrazu elektrickým prúdom.

Ako pripojiť digestor elektricky?

Napätie musí zodpovedať údajom na typovom štítku umiestnenom vo vnútri digestora. Ak je k dispozícii zástrčka, zapojte ju do prístupnej zásuvky po inštalácii. Ak je pripojenie priame, nainštalujte štandardný istič na umožnenie úplného odpojenia. Pred opätovným pripojením skontrolujte, či je kábel správne namontovaný.

Môže sa digestor používať v režime recirkulácie?

Áno, digestor je navrhnutý na prevádzku v odsávacej (vonkajšie odvádzanie) alebo filtračnej (vnútorná recirkulácia) verzii. Vo filtračnej verzii musíte nainštalovať aktívny uhlíkový filter (nie je súčasťou balenia) a pravidelne ho vymieňať.

Čo robiť, ak osvetlenie nefunguje?

Najprv skontrolujte, či sú lampy správne vložené do svojho sedla. Ak áno, vymeňte chybné žiarovky za LED 3W E14. Ak problém pretrváva, kontaktujte popredajný servis.

Je potrebné pravidelne čistiť digestor?

Áno, digestor musí byť čistený aspoň raz za mesiac zvnútra aj zvonka. Pravidelné čistenie tukových filtrov a výmena uhlíkového filtra (ak je relevantný) sú nevyhnutné na udržanie účinnosti a zabránenie riziku požiaru.

Môžem použiť abrazívne prostriedky na čistenie?

Nie, používajte výlučne vlhkú handričku s neutrálnymi kvapalnými čistiacimi prostriedkami. Vyhnite sa akémukoľvek nástroju na čistenie, ako aj abrazívnym prostriedkom a alkoholu, ktoré by mohli poškodiť povrchy.

NÁVOD NA OBSLUHU ERA C PRF0194197 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom „(*)" sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou sp nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelné čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá

na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

enálsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

- Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

- Nepoužívajte s programovacím zariadením, časovačom, samostatným dialkovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byt odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, keď začnete s varením a nechajte ho bežat' niekol'ko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou častou digestora nesmie byt' menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost, je treba sa týmto pokynom riadit.

Sietové napätie musí zodpovedat' napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial' je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v lahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokial' odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v lahko dosiahnutel'nom priestore aj po prevedení montáže, je

nutné použit dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Činnost'

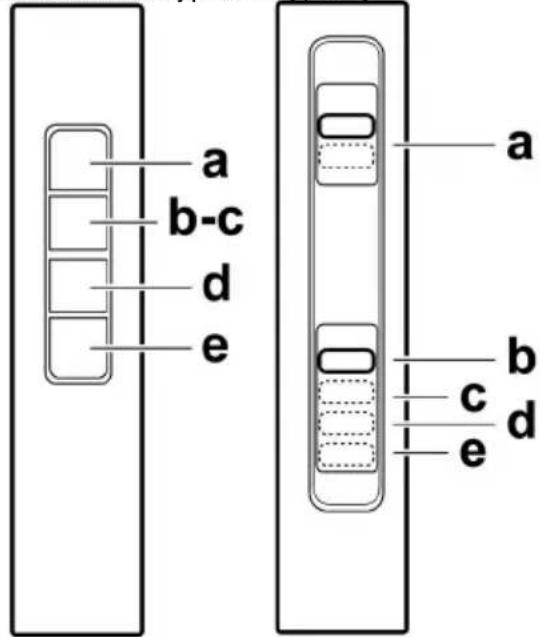

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

c. - d. - e. Odsávacia výkonnost minimálna (c.), stredná (d.), maximálna (e.).

Údržba

Pri čistení je treba použit VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1-7

Musí byt' čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uholný filter (iba pre filtračnú verziu)

Obr. 5

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Obr. 7

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné, (napr.: ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúštacej trubky dymov.
