Бренд	Elica
Модель	ERA C PRF0194197
Тип продукту	Кухонна витяжка
Використання	Витяжна (зовнішнє відведення) або фільтрувальна (внутрішня рециркуляція)
Мінімальна висота встановлення (електрична плита)	50 см
Мінімальна висота встановлення (газова/комбінована плита)	65 см
Тип керування	Панель керування з селектором швидкості та вимикачем освітлення
Протижировий фільтр	Металевий, можна мити в посудомийній машині або вручну
Вугільний фільтр	Заміна кожні 4 місяці максимум (тільки у рециркуляційній версії)
Освітлення	Світлодіод до 3 Вт, цоколь E14
Електроживлення	Дивіться напругу на шильдику
Захисний пристрій	Стандартизований вимикач для повного відключення
Зовнішнє очищення	Волога ганчірка з нейтральним рідким миючим засобом
Внутрішнє очищення та фільтри	Принаймні раз на місяць
Безпека	Відключення перед обслуговуванням, не фламбувати під витяжкою, не використовувати без решітки
Користувачі	Діти з 8 років під наглядом

Часті запитання - ERA C PRF0194197 ELICA

Яка мінімальна висота встановлення витяжки?

Для електричної плити мінімальна відстань становить 50 см між поверхнею варіння та нижньою частиною витяжки. Для газової або комбінованої плити ця відстань становить 65 см. Завжди дотримуйтесь інструкцій виробника плити, якщо вони вимагають більшої відстані.

Як чистити протижирові фільтри?

Металеві протижирові фільтри слід чистити раз на місяць. Їх можна мити вручну з неагресивним миючим засобом або в посудомийній машині при низькій температурі та швидкому циклі. Увага: миття в посудомийній машині може спричинити зміну кольору, але не впливає на фільтраційні властивості.

Як часто замінювати вугільний фільтр?

Вугільний фільтр (використовується лише в рециркуляційній версії) потрібно замінювати кожні 4 місяці максимум. Його не можна чистити або регенерувати. Частота залежить від використання та регулярності очищення жирового фільтра.

Який тип лампочки використовувати для заміни освітлення?

Використовуйте лише світлодіодні лампочки до 3 Вт з цоколем E14. Зверніться до інструкції для коду ILCOS D (алфавітно-цифрова позиція '1d'). Перед заміною відключіть пристрій і переконайтеся, що лампи холодні.

Чи можна використовувати витяжку без фільтрів?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки. Фільтри необхідні для запобігання пожежі та захисту двигуна. Крім того, не використовуйте без правильно встановлених ламп, щоб уникнути ураження електричним струмом.

Як підключити витяжку до електрики?

Напруга повинна відповідати зазначеній на шильдику, розташованому всередині витяжки. Якщо є вилка, підключіть її до доступної після встановлення розетки. Якщо підключення пряме, встановіть стандартизований вимикач для повного відключення. Перед повторним підключенням переконайтеся, що кабель правильно змонтований.

Чи можна використовувати витяжку в режимі рециркуляції?

Так, витяжка призначена для роботи у витяжному (зовнішнє відведення) або фільтрувальному (внутрішня рециркуляція) режимі. У фільтрувальному режимі необхідно встановити вугільний фільтр (не входить у комплект) і регулярно його замінювати.

Що робити, якщо освітлення не працює?

Спочатку перевірте, чи лампи правильно вставлені у свої гнізда. Якщо так, замініть несправні лампочки на світлодіодні 3W E14. Якщо проблема не зникає, зверніться до сервісного центру.

Чи потрібно регулярно чистити витяжку?

Так, витяжку слід чистити принаймні раз на місяць, як всередині, так і зовні. Регулярне очищення жирових фільтрів і заміна вугільного фільтра (якщо застосовно) необхідні для підтримання ефективності та запобігання пожежі.

Чи можна використовувати абразивні засоби для чищення?

Ні, використовуйте виключно вологу ганчірку з нейтральними рідкими миючими засобами. Уникайте будь-яких інструментів для чищення, а також абразивних засобів та спирту, які можуть пошкодити поверхні.

ПОСІБНИК КОРИСТУВАЧА ERA C PRF0194197 ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Попередження по безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

- Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.

- Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.

- Діти повинні бути під контролем і не повинні гратися з пристроєм.

- Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

- Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

- Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в

будь якому випадку того, що вказується в інструкціях по обслуговуванню.

- Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

- Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.

- Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.

- Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.

- Ніколи не використовувати витяжку без правильно встановленої решітки!

- Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.

- Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

- Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.

- У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжний ковпак спроектований для використання в

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65 cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

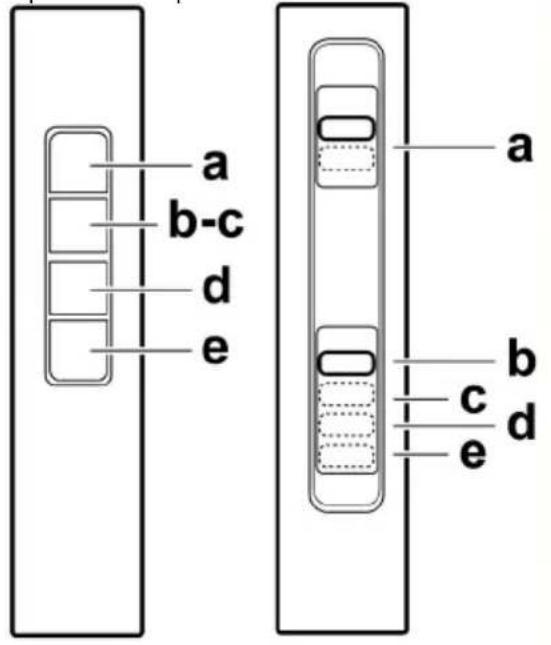

Функціонування

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

с. - д. - е. Потужність всмоктування мінімальна (с.), середня (д.), максимальна (е.).

Догляд

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 1-7

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 5

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Заміна Ламп

Мал.7Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Зняти витяжну решітку, щоб мати доступ до порожнини підсвітки.

Замінити пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.

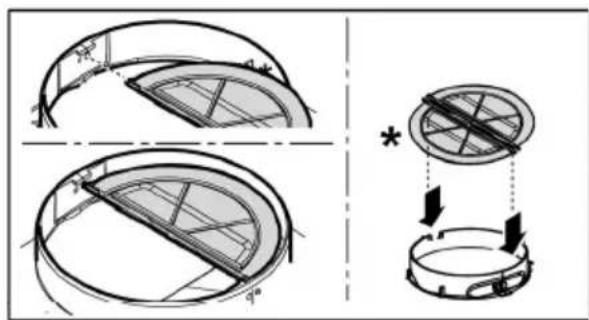

ТІЛЬКИ в деяких продуктах:

Як додатковий аксесуар в стандартній комплектації поставляється зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: відсутність захисту від випадкових протягів зовні), вставте його в спеціальне гніздо всередині роз'єму воздуховипускного отвору перед установкою труби відведення диму.
