Marca	Elica
Modelo	ERA C PRF0194197
Tipo de producto	Campana extractora
Uso	Aspirante (evacuación exterior) o filtrante (recirculación interior)
Altura mínima de instalación (cocina eléctrica)	50 cm
Altura mínima de instalación (cocina de gas/mixta)	65 cm
Tipo de mando	Panel de control con selector de velocidad e interruptor de iluminación
Filtro antigrasa	Metálico, lavable en lavavajillas o a mano
Filtro de carbón activo	Reemplazo cada 4 meses como máximo (solo en versión recirculación)
Iluminación	LED 3W máx., casquillo E14
Alimentación eléctrica	Ver tensión en placa de características
Dispositivo de protección	Interruptor automático normalizado para desconexión total
Limpieza exterior	Paño húmedo con detergente líquido neutro
Limpieza interior y filtros	Al menos una vez al mes
Seguridad	Desconexión antes del mantenimiento, no flamear debajo de la campana, no usar sin rejilla
Usuarios	Niños a partir de 8 años bajo supervisión

Preguntas frecuentes - ERA C PRF0194197 ELICA

¿Cuál es la altura mínima de instalación de la campana?

Para una cocina eléctrica, la distancia mínima es de 50 cm entre la placa de cocción y la parte más baja de la campana. Para una cocina de gas o mixta, esta distancia es de 65 cm. Respete siempre las instrucciones del fabricante de la cocina si exigen una distancia mayor.

¿Cómo limpiar los filtros antigrasa?

Los filtros metálicos antigrasa deben limpiarse una vez al mes. Puede lavarlos a mano con un detergente no agresivo o en lavavajillas a baja temperatura y ciclo rápido. Atención, el lavado en lavavajillas puede provocar una decoloración pero no altera el rendimiento de filtración.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro de carbón activo (utilizado solo en versión recirculación) debe reemplazarse cada 4 meses como máximo. No se puede limpiar ni regenerar. La frecuencia depende del uso y de la regularidad de la limpieza del filtro de grasas.

¿Qué tipo de bombilla usar para reemplazar la iluminación?

Utilice únicamente bombillas LED de 3W máximo con casquillo E14. Consulte las instrucciones para el código ILCOS D (posición alfanumérica '1d'). Antes de reemplazar, desconecte el aparato y asegúrese de que las lámparas estén frías.

¿Puedo usar la campana sin los filtros?

No, nunca use la campana sin la rejilla montada correctamente. Los filtros son esenciales para evitar riesgos de incendio y proteger el motor. Además, no la use sin las lámparas montadas correctamente para evitar descargas eléctricas.

¿Cómo conectar la campana eléctricamente?

La tensión debe corresponder a la indicada en la placa de características situada en el interior de la campana. Si hay un enchufe, conéctelo a una toma de corriente accesible después de la instalación. Si la conexión es directa, instale un interruptor automático normalizado para permitir una desconexión total. Antes de reconectar, verifique que el cable esté montado correctamente.

¿Puede la campana usarse en modo recirculación?

Sí, la campana está diseñada para funcionar en versión aspirante (evacuación exterior) o filtrante (recirculación interior). En versión filtrante, debe instalar un filtro de carbón activo (no incluido) y reemplazarlo regularmente.

¿Qué hacer si la iluminación no funciona?

Primero verifique que las lámparas estén correctamente insertadas en su alojamiento. Si lo están, reemplace las bombillas defectuosas por bombillas LED 3W E14. Si el problema persiste, contacte al servicio postventa.

¿Es necesario limpiar la campana regularmente?

Sí, la campana debe limpiarse al menos una vez al mes, tanto por dentro como por fuera. La limpieza regular de los filtros de grasa y el reemplazo del filtro de carbón (si corresponde) son indispensables para mantener la eficacia y evitar riesgos de incendio.

¿Puedo usar productos abrasivos para la limpieza?

No, utilice exclusivamente un paño humedecido con detergentes líquidos neutros. Evite cualquier herramienta o instrumento de limpieza, así como productos abrasivos y alcohol, que podrían dañar las superficies.

MANUAL DE USUARIO ERA C PRF0194197 ELICA

ES Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios opcionales suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse a parte.

Advertencias

- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

- El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.

- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

- La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

- La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA

VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

- Es estrictamente prohibido flamear los alimentos bajo la campana.

- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.

Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATÊNCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.

- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

- En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

- No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.

- No utilizar nunca la campana sin la rejilla montada correctamente!

- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.

- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.

- En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.

¡ATENCIÓN!

- Si no se instalan los tornillos y elementos de fijación

de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.

- No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser utilizada tanto en la

Instalación

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Funcionamiento

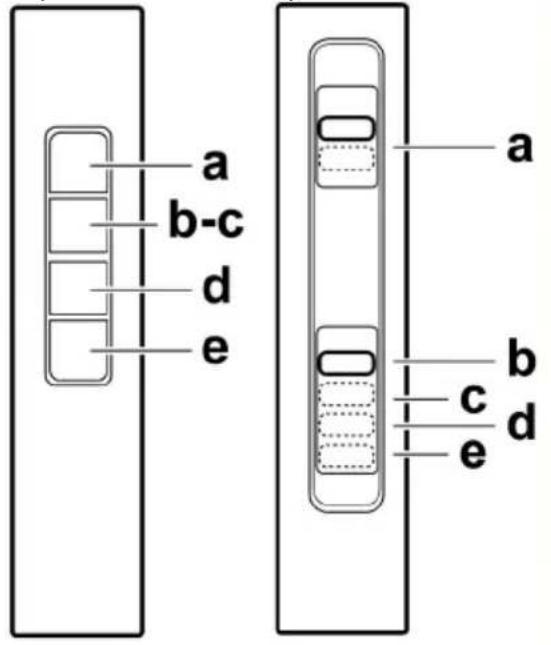

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

c-d-e. Potencia de aspiración mínima (c), media (d), máxima (e).

Mantenimiento

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 1-7

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Filtro al carbón activo (solamente para la versión filtrante) Fig. 5

La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse o reciclarse.

Sustitución de la lámpara

Fig.7

Desconecte el aparato de la red eléctrica.

Atención! Antes de tocar las lámparas asegúrese de que esten frías.

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Sostituir la lámpara dañada.

Utilizar solo lámparas LED de máx 3W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "1d").

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.

SOLO en algunos productos:

Como accesorio opcional es suministrada en conjunto, de instalar, una Válvula No Retorno Humos. Si las condiciones de instalación lo consideran necesario (por ej.: falta de protecciones contra el regreso accidental de corrientes de aire desde afuera), colocarla en la respectiva sede del Empalme Salida Aire antes de instalar el tubo de descarga humos.
