Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	HD 13/18-4 S ST Classic
Elektrické napájanie	400 V / 3 fázy / 50 Hz
Pripojený výkon	8,8 kW
Pracovný tlak (štandardná dýza)	18 MPa
Prietok vody	21,67 l/min
Max. teplota vstupnej vody	60 °C
Rozmery (D × Š × V)	720 × 522 × 418 mm
Prevádzková hmotnosť	54,4 kg
Typ ochrany	IPX5
Hlavné funkcie	Vysoký tlak, nízky tlak s čistiacim prostriedkom, regulácia tlaku/prietoku
Systém pripojenia	EASY!Lock
Bezpečnostné zariadenia	Tlakový spínač, recirkulačný ventil, tepelná ochrana motora
Údržba a starostlivosť	Výmena oleja v čerpadle každých 500 h, týždenné čistenie jemného filtra
Typ oleja v čerpadle	Motorový olej SAE 15W-40, 0,65 l
Hladina akustického výkonu	91 dB(A)

Často kladené otázky - HD 13/18-4 S ST Classic Kärcher

Aké typy prác môžem vykonávať s Kärcher HD 13/18-4 S ST Classic?

Tento vysokotlakový čistič je určený na čistenie vonkajších povrchov (fasády, terasy, záhradné náradie) a predmetov (stroje, vozidlá, budovy) s čistiacim prostriedkom alebo bez neho.

Ako pripojiť zariadenie k prívodu vody?

Pripojte hadicu prívodu k vodnej prípojke zariadenia. Otvorte prívod vody. Pre nasávanie z nádrže použite dodávanú saciu hadicu s filtrom. Dodržujte limitné hodnoty vody (pH 6,5-9,5, vodivosť <2000 µS/cm atď.).

Aký typ čistiaceho prostriedku použiť?

Používajte výhradne schválené čistiace prostriedky Kärcher. Dodržujte dávkovanie a čas pôsobenia. Z dôvodu ochrany životného prostredia používajte čistiace prostriedky striedmo.

Ako odvzdušniť zariadenie pred prvým použitím?

Odskrutkujte vysokotlakovú dýzu, nechajte zariadenie bežať, kým nezmiznú vzduchové bubliny, potom vypnite a zaskrutkujte dýzu. V prípade potreby niekoľkokrát zopakujte.

Čo robiť pri úniku vody z čerpadla?

Únik 3 kvapiek za minútu je prípustný. Pri väčšom úniku kontaktujte zákaznícky servis Kärcher. Skontrolujte tiež stav jemného filtra a prípojok.

Ako udržiavať jemný filter?

Zatvorte prívod vody, odskrutkujte maticu pripojenia, vyberte jemný filter a prepláchnite ho čistou vodou alebo vyfúkajte stlačeným vzduchom. Vložte späť a rukou dotiahnite. Túto operáciu vykonávajte každý týždeň.

Kedy a ako vymeniť olej vo vysokotlakovom čerpadle?

Každých 500 prevádzkových hodín alebo aspoň raz ročne. Vypnite zariadenie, nechajte vychladnúť, umiestnite nádobu pod vypúšťaciu skrutku, odskrutkujte, vypustite olej, vymeňte tesnenie, zaskrutkujte a naplňte motorovým olejom SAE 15W-40 (0,65 l).

Môžem použiť pevnú potrubnú sieť na pripojenie vysokého tlaku?

Áno, ale dodržujte národné smernice (VDMA 24416). Použite vysokotlakovú hadicu medzi zariadením a sieťou a namontujte vhodnú dýzu na kompenzáciu tlakových strát. Minimálny priemer hadice je DN 8 (1/4").

Čo robiť, ak sa zariadenie nespustí?

Skontrolujte sieťový kábel, napätie a tepelnú ochranu (nechajte vychladnúť 15 minút). Ak problém pretrváva, kontaktujte zákaznícky servis. Nepokúšajte sa sami opravovať elektrické súčiastky.

Ako skladovať zariadenie v zime?

Úplne vypustite vodu zo zariadenia a príslušenstva. Ak miestnosť nie je chránená pred mrazom, použite nemrznúcu zmes na báze glykolu. Skladujte v prostredí bez mrazu. Na preplach nemrznúcou zmesou prečerpajte nemrznúcu zmes cez prívod vody a stlačte spúšť maximálne na 1 minútu.

NÁVOD NA OBSLUHU HD 13/18-4 S ST Classic Kärcher

Množství vody je príliš nízké

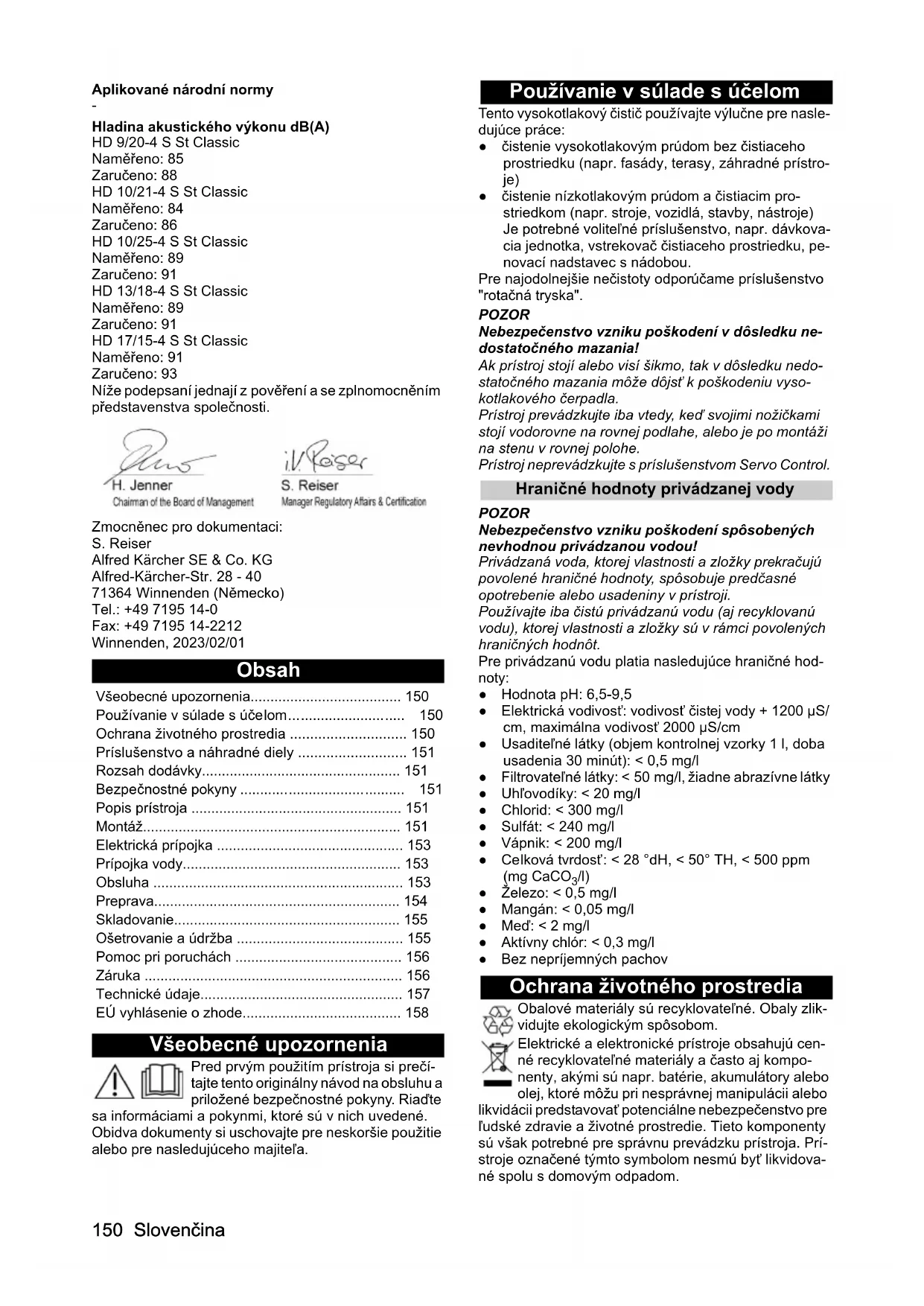

Používanie v súlade s účelom.... 150

Ochrana životného prostredia 150

Príslušenstvo a náhradné diely 151

Rozsah dodávky.... 151

Elektrická prípojka 153

Prípojka vody.... 153

Obsluha 153

Preprava.... 154

Skladovanie.... 155

EÚ vyhlásenie o zhode.... 158

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Používanie v súlade s účelom

Tento vysokotlakový čistič používajte výlučne pre nasledujúce práce:

• čistenie vysokotlakovým prúdom bez čistiaceho prostriedku (napr. fasády, terasy, záhradné prístroje)
• čistenie nízkotlakovým prúdom a čistiacim prostriedkom (napr. stroje, vozidlá, stavby, nástroje) Je potrebné voliteľné príslušenstvo, napr. dávkovacia jednotka, vstrekovač čistiaceho prostriedku, penovací nadstavec s nádobou.

Pre najodolnejšie nečistoty odporúčame príslušenstvo "rotačná tryska".

POZOR

Ak prístroj stojí alebo visí šikmo, tak v dôsledku nedostatočného mazania môže dôjst' k poškodeniu vysokotlakového čerpadla.

Prístroj prevádzkujte iba vtedy, keď svojimi nožičkami stojí vodorovne na rovnej podlahe, alebo je po montáži na stenu v rovnej polohe.

Prístroj neprevádzkujte s príslušenstvom Servo Control.

Hraničné hodnoty privádzanej vody

POZOR

Nebezpečenstvo vzniku poškodení spôsobených nevhodnou privádzanou vodou!

Privádzaná voda, ktorej vlastnosti a zložky prekračujú povolené hraničné hodnoty, spôsobuje predčasné opotrebenie alebo usadeniny v prístroji.

Používajte iba čistú privádzanú vodu (aj recyklovanú vodu), ktorej vlastnosti a zložky sú v rámci povolených hraničných hodnôt.

Pre privádzanú vodu platia nasledujúce hraničné hodnoty:

• Hodnota pH: 6,5-9,5
- Elektrická vodivost: vodivost čistej vody + 1200 μS/cm, maximálna vodivost 2000 μS/cm
- Usaditel'né látky (objem kontrolnej vzorky 1 l, doba usadenia 30 minút): < 0,5 mg/l
- Filtrovateľné látky: < 50 mg/l, žiadne abrazívne látky
• Uhl'ovodíky: < 20 mg/l
- Chlorid: < 300 mg/l
• Sulfát: < 240 mg/l
• Vápnik: < 200 mg/l
- Celková tvrdost': < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Železo: < 0,5 mg/l
- Mangán: < 0,05 mg/l
- Med': < 2 mg/l
• Aktívny chlór: < 0,3 mg/l
- Bez neprijemných pachov

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cenné recyklovateľné materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo likvidácii predstavovať potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné pokyny

• Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte bezpečnostné pokyny 5.951-949.0.
• Dodržiavajte vnútroštátne predpisy týkajúce sa kva-palinových rozstrekovačov.
• Dodržiavajte vnútroštátne predpisy o prevencii pred úrazmi. Kvapalinové rozstrekovače sa musia pravidelne kontrolovat'. Výsledok kontroly musí byt' pí-somne zdokumentovaný.
• Na prístroji a príslušenstve nevykonávajte žiadne zmeny.

Symboly na prístroji

Prístroj sa nesmie pripojit' bezprostrednej na verejnú siet' pitnej vody.

Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom.

Bezpečnostné zariadenia

⚠UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Bezpečnostné zariadenia sú nastavené vo výrobe a zaplombované. Nastavenia vykonáva iba zákaznícky servis.

Tlakový spínač

Pri zmenšení množstva vody pomocou regulácie tlaku a množstva sa otvorí prepúšt'ací ventil a časť vody bude tiečť naspät' na nasávaciu stranu čerpadla.

Motorový istič

Pri príliš vysokom príkone sa motorový istič prístroja vypne.

Ochranný kontakt vinutia

Ochranný kontakt vinutia vo vinutí motora pohonu čerpadla v prípade tepelného preťaženia vypne motor.

Popis prístroja

Prehl'ad prístroja

Obrázok A

① Prevlečná matica
② Vysokotlaková dýza
③ Pracovný nadstavec EASY!Lock Classic
④ Vysokotlaková pištol' EASY!LOCK Classic
5 Poistná západka
⑥ Spúšt'acia páčka
⑦ Vysokotlaková hadica EASY!Lock Classic
8 Spínač prístroja
9 Rám prístroja
⑩ Regulácia tlaku/množstva
⑪ Vysokotlaková prípojka EASY!Lock
⑫Prípojka vody
⑬ Siet'ová zástrčka
14 Sietový kábel
⑮Nožička (4 kusy)
16 Indikátor stavu oleja
⑰Vypúšťacia skrutka oleja
18 Závesné oko
⑲Jemný filter
20Zátka
21 Priečinok na príslušenstvo
22 Typový štítok (vysokotlakové čerpadlo)
②3 Tyčka na meranie výšky hladiny oleja s odvzdušňovacím ventilom
24 Typový štítok (prístroj)

Farebné označenie

• Ovládacie prvky pre čistiaci proces sú žlté.
• Ovládacie prvky pre údržbu a servis sú svetlosivé.

Montáž

Upevnenie alebo umiestnenie prístroja

Prístroj je vhodný pre montáž na stenu alebo ako stojaci prístroj.

Montáž na stenu

⚠NEBEZPEČENSTVO

Nebezpečenstvo vzniku smrtel'ných poranení a poškodení spôsobených pádom prístroja!

Prístroj montujte len na vhodné steny s dostatočnou nosnost'ou.

Pri montáži dbajte na hmotnost' prístroja. Použite vhodné zdvíhacie zariadenia, resp. privolajte si na pomoc d'alšie osoby.

Použite vhodné upevňovacie prostriedky a dbajte na odbornú montáž.

V prípade pochybností prenechajte montáž osobe s odbornými znalosťami.

POZOR

Nebezpečenstvo vzniku poškodení spôsobených mrazom!

Mráz môže spôsobit' poškodenie neúplne vyprázdneného prístroja.

Prístroj chráňte pred mrazom.

Prístroj prevádzkujte, resp. skladujte na mieste chránenom pred mrazom.

Prístroj a príslušenstvo pred ich uskladnením úplne vyprázdnite.

1. Skontrolujte nosnost' steny, pričom zohl'adnite hmotnost' prístroja. Pozrite si kapitolu Technické údaje.

2. Skontrolujte priestorové pomery, pričom zohl'adnite rozmery prístroja a príslušné volné priestory po všetkých stranách. Pozrite si kapitolu Technické údaje.

3. Zvol'te vhodné upevňovacie prostriedky a prístroj vo vodorovnej polohe upevnite k zvislej stene.

Rozmery a vzdialenosti medzi závesnými okami sú uvedené v náčrte.

Obrázok E

Stojaci prístroj

1. Prístroj na 4 nožičkách umiestnite na plochý, vodo-rovný a pevný podklad.

Pripojenie vysokotlakovej strany k pevne nainštalovanej potrubnej sieti

Upozornenie

Pri inštalácii je nutné dodržiavať vnútroštátne predpisy platné pre pevne nainštalované vysokotlakové čistiace systémy.

Pojmy, požiadavky, inštalácia, kontrola“ (možnost' zakúpenia vo vydavatel'stve Beuth Verlag, Köln, www.beuth.de).

POZOR

Ak je strata tlaku vo vysokotlakovej potrubnej sieti väčšia ako v štandardnej vysokotlakovej hadici s dížkou 10 m, tak vplyvom preťaženia môže dôjst’ k poškodeniu vysokotlakového čerpadla.

Pre vykompenzovanie väčšej straty tlaku namontujte príslušne väčšiu vysokotlakovú dýzu.

1. Potrubnú siet', ktorá má byt' pevne nainštalovaná, nainštalujte s čo najnižším počtom zmien smeru.

Upozornenie

Dbajte na minimálny prierez potrubí: DN 15 (½").

1. Na vyrovnanie rozťažnosti spôsobenej tlakom a teplom nainštalujte potrubnú siet's tlmenými voľnými a pevnými sponami.

POZOR

Nebezpečenstvo vzniku poškodení spôsobených vibráciami!

Ak sa prístroj spojí s vysokotlakovou potrubnou sieťou pomocou pevného potrubia, tak vplyvom vibrácií môže dôjst k poškodeniam prístroja, resp. vysokotlakovej potrubnej siete.

Prístroj pripojte k vysokotlakovej potrubnej sieti výlučne pomocou vysokotlakového hadicového vedenia.

1. Prístroj pomocou vysokotlakového hadicového vedenia pripojte k potrubnej sieti.

Upozornenie

Dbajte na minimálny prierez vysokotlakového hadicového vedenia:

Prístroj Min. ∅ vysokotlakového hadicového vedenia, menovitá svetlost' DN (in)
HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic	DN 8 ( 14 ")
HD17/15-4 S ST Classic DN	10 ( 38 ")

Nebezpečenstvo vzniku poškodení v dôsledku podtlaku alebo pretlaku!

Ak sa zátka pred uvedením do prevádzky nenahradí tyčkou na meranie výšky hladiny oleja s odvzdušňovacím ventilom, tak môže dôjst'k poškodeniu vysokotlakového čerpadla.

Kontrola/korekcia výšky hladiny oleja vo vysokotlakovom čerpadle

POZOR

Nebezpečenstvo vzniku poškodení v dôsledku nedostatočného mazania, resp. použitia nevhodných mazív!

Príliš malé množstvo oleja, resp. použitie nevhodných mazív môže spôsobit' poškodenie vysokotlakového čerpadla.

Pred uvedením do prevádzky dbajte na dostatočnú výšku hladiny oleja vo vysokotlakovom čerpadle a používajte iba vhodné mazivá.

POZOR

Nebezpečenstvo vzniku poškodení spôsobených prítomnost'ou vody v oleji!

Ak je olej mliečny, tak sa v ňom nachádza voda, ktorá poškodzuje vysokotlakové čerpadlo.

Prístroj s mliečnym olejom neuvádzajte do prevádzky.

Obráťte sa na servisné oddelenie spoločnosti Kärcher.

1. Prístroj umiestnite vo vodorovnej polohe. Pozrite si kapitolu Upevnenie alebo umiestnenie prístroja.

1. Pomocou indikátora výšky hladiny oleja skontrolujte výšku hladiny oleja. Hladina sa musí nachádzať v strede priezoru.

V prípade potreby pomaly doplňte olej. Špecifikácie sú uvedené v kapitole Technické údaje.

1. Vytiahnite tyčku na meranie výšky hladiny oleja s odvzdušňovacím ventilom a skontrolujte výšku hladinu oleja. Hladina sa musí nachádzať medzi značkami MIN a MAX.

V prípade potreby pomaly doplňte olej. Špecifikácie sú uvedené v kapitole Technické údaje.

1. Po každom kontakte s olejom si dôkladne umyte ruky vodou a mydlom.

Montáž príslušenstva

Upozornenie

Systém EASY!Lock spája komponenty pomocou rýchlozávitu rýchlo a bezpečne len jedným otočením.

Prístroj pomocou zástrčky spojte s elektrickou siet'ou. Neoddelitelné spojenie s elektrickou siet'ou je zakázané. Zástrčka slúži na oddelenie od siete.

Prístroj pripojte len k striedavému prúdu.

Použite predlžovací kábel s dostatočným prierezom (pozrite si „Technické údaje“).

1. Odviňte sietovú šnúru a uložte ju na podlahu.

2. Zasuňte sietovú zástrčku do zásuvky.

Prípojka vody

Pripojenie na vodovodné potrubie

⚠VÝSTRAHA

Ohrozenie zdravia pri prevádzke bez systémového oddel'ovača!

Pri prevádzke bez predradeného systémového oddel'ovača je prítomné ohrozenie zdravia spätným tokom znečistenej vody do siete pitnej vody.

Dodržiavajte predpisy dodávatel'a vody.

Prístroj v rámci siete pitnej vody neprevádzkujte bez systémového oddeľovača.

Použite systémové oddeľovacie zariadenie spoločnosti KÄRCHER alebo alternativne systémové oddeľovacie zariadenie podľa EN 12729 typ BA. Voda, ktorá pretiekla cez systémový oddeľovač, je klasifikovaná ako nepitná.

Systémový oddeľovač vždy pripájajte k napájaniu vodou, nikdy nie priamo k prípojke vody prístroja.

1. Skontrolujte, či tlak, teplota a množstvo privádzanej vody a rozmery hadice na prívod vody splňajú príslušné požiadavky. Pozrite si kapitolu Technické údaje.

2. Systémový oddeľovač a prípojku vody prístroja spojte s hadicou na prívod vody.

3. Otvorte prívod vody.

Nasávanie vody z nádrže

1. Naskrutkujte saciu hadicu s filtrom na prípojku vody (objednávacie číslo filtra pozrite v kapitole Technické údaje).

2. Odvzdušnite zariadenie (pozrite si kapitolu Od- vzdušnenie prístroja).

Odvzdušnenie prístroja

1. Vysokotlakovú hubicu odskrutkujte z pracovného nadstavca.

2. Prístroj nechajte v chode tak dlho, kým vyteká voda bez vzduchových bublín.

3. V prípade problémov s odvzdušnením nechajte bežat' prístroj 10 sekúnd a potom ho vypnite. Postup viackrát opakujte.

4. Vypnite prístroj.

5. Vysokotlakovú hubicu naskrutkujte na pracovný nadstavec.

Obsluha

⚠NEBEZPEČENSTVO

Pred každým použitím skontrolujte, či sieťová zástrčka, sieťový kábel a predlžovací kábel nie sú poškodené, a používajte ich len vtedy, keď sú v bezchybnom stave.

Bezodkladne zabezpečte výmenu poškodených dielov osobou s odbornými znalosťami.

⚠️VÝSTRAHA

Nebezpečenstvo vzniku poranení spôsobených vysokotlakovým prúdom!

Z chybného prístroja a príslušenstva, resp. pri nesprávnej inštalácii môže unikať vysokotlakový prúd, ktorý môže spôsobit' vážne poranenia.

Pred každým použitím skontrolujte, či prístroj a príslušenstvo nevykazujú poškodenia a chyby v inštalácii.

Bezodkladne zabezpečte odstránenie poškodení a prístroj a príslušenstvo používajte len v bezchybnom stave a pri správnej inštalácii.

⚠VÝSTRAHA

Nebezpečenstvo vzniku poranení spôsobených vysokotlakovým prúdom!

Z prístroja a príslušenstva nachádzajúceho sa pod tlakom môže unikať vysokotlakový prúd, ktorý môže spôsobit' vážne poranenia.

Vysokotlakovú pištoľ a pracovný nadstavec držte pevne obidvomi rukami.

Spúšťaciu páčku nefixujte v stlačenej polohe.

Pred uvoľnením, demontážou alebo montážou vysokotlakovej hadice alebo vysokotlakovej pištole, resp. pred vykonávaním prác na prístroji alebo príslušenstve uvoľnite z prístroja všetok tlak a sieťovú zástrčku vytiah-nite zo sieťovej zásuvky.

Pred uvoľnením, demontážou alebo montážou pracovného nadstavca, prúdovej dýzy alebo príslušenstva (napr. T-Racer, penovací nadstavec s nádobou) presuňte poistnú západku na vysokotlakovej pištoli smerom dopredu.

Prevádzka s vysokým tlakom

Upozornenie

Prístroj je vybavený tlakovým spínačom. Motor sa rozbehne len pri stlačení spúšťacej páčky.

1. Pred každou operáciou skontrolujte, či prístroj nie je poškodený a netesný. Pozrite si kapitolu Pred každou prevádzkou.
2. Spínač prístroja uvedte do polohy "I/ON".
3. Poistnú západku presuňte dozadu. Vysokotlaková pištol' je odistená.
4. Potiahnite spúšťaciu páčku.
5. Otáčaním regulácie tlaku a množstva plynulo nastavte (+/-) pracovný tlak a množstvo vody.

Prevádzka s čistiacim prostriedkom

⚠VÝSTRAHA

Ohrozenie zdravia pri nesprávnom zaobchádzaní s čistiacimi prostriedkami!

Nesprávne zaobchádzanie s čistiacimi prostriedkami môže ohroziť vaše zdravie a zdravie ostatných.

Dbajte na bezpečnostné pokyny a pokyny týkajúce sa používania od výrobcov čistiacich prostriedkov a riad'te sa nimi.

POZOR

Nebezpečenstvo vzniku poškodení pri nesprávnom zaobchádzaní s čistiacimi prostriedkami!

Nesprávne zaobchádzanie s čistiacimi prostriedkami môže poškodit' prístroj, príslušenstvo a čistené predmety.

Dbajte na bezpečnostné pokyny a pokyny týkajúce sa používania od výrobcov čistiacich prostriedkov a riad'te sa nimi.

Dodržiavajte pokyny týkajúce sa dávkovania a doby pô- sobenia.

V záujme ochrany ?životného prostredia zaobchádzajte úsporne s čistiacimi prostriedkami.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradit' alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

Upozornenie

Aplikácia čistiacich prostriedkov pomocou prístroja je možná s použitím voliteľného príslušenstva, medzi ktoré patria napríklad dávkovacia jednotka, vstrekovač čistiaceho prostriedku alebo penovací nadstavec s nádobou.

Informujte sa, resp. nechajte si poradit'.

Prevádzka s penovacím nadstavcom s nádobou

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').

2. Uvolnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

Prerušenie prevádzky

1. Uvol'nite spúšťaciu páčku.
   Prístroj sa vypne.
2. Poistnú západku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Pokračovanie v prevádzke

1. Poistnú západku presuňte dozadu. Vysokotlaková pištol' je odistená.

2. Aktivujte páčku spúšte. Prístroj sa zapne.

Ukončenie prevádzky

1. Zatvorte prívod vody.
2. Aktivujte páčku spúšte.
3. Spínač prístroja uvedte do polohy „I/ON“ a prístroj nechajte bežat’ 5-10 sekúnd.
4. Uvol'nite spúšťaciu páčku.
5. Spínač prístroja uvedte do polohy "0/OFF".
6. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.
7. Hadicu na prívod vody odmontujte od prípojky vody prístroja.
8. Spúšťaciu páčku stláčajte dovtedy, kým z prístroja nebude uvoľnený všetok tlak.
9. Poistnú západku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Preprava

⚠UPOZORNENIE

Pri preprave a skladovaní prístroja hrozí z dôvodu jeho hmotnosti nebezpečenstvo vzniku poranení a poškodení.

Pri preprave a skladovaní dbajte na hmotnost' prístroja. Pozrite si kapitolu Technické údaje.

Upozornenie

Na zdvíhanie, resp. prenášanie prístroj je potrebná minimálne 1 pomocná osoba.

- Preprava prístroja:

a Prístroj nadvihujte a prenášajte uchopením za jeho rám.
b Prístroj umiestnite na vhodný prepravný prostriedok (napr. plošinový vozík) a zaistite ho proti zošmyknutiu a prevráteniu.
c Prístroj naložte do vozidla a v súlade s platnými smernicami ho zaistite proti zošmyknutiu a prevráteniu.

Skladovanie

⚠UPOZORNENIE

Pri preprave a skladovaní prístroja hrozí z dôvodu jeho hmotnosti nebezpečenstvo vzniku poranení a poškodení.

Pri preprave a skladovaní dbajte na hmotnost' prístroja. Pozrite si kapitolu Technické údaje.

POZOR

Nebezpečenstvo vzniku poškodení spôsobených mrazom!

V prípade neúplného vypustenia vody môže pri mraze dôjst' k poškodeniu prístroja a príslušenstva.

Z prístroja a príslušenstva vypustite všetku vodu.

Prístroj a príslušenstvo chráňte pred mrazom.

Skladovanie prístroja

1. Ukončite prevádzku. Pozrite si kapitolu Ukončenie prevádzky.
2. Vysokotlakovú hadicu alebo vysokotlakové hadicové vedenie odmontujte od vysokotlakovej prípojky prístroja. Pozrite si kapitolu Montáž príslušenstva.
3. Vysokotlakovú hadicu odmontujte od vysokotlakovej pištole. Pozrite si kapitolu Montáž príslušenstva.
4. Z vysokotlakovej hadice a vysokotlakovej pištole s pracovným nadstavcom nechajte kompletne vytiect' vodu.
5. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.
6. Prístroj a príslušenstvo skladujte v interiéri chráne- nom pred mrazom.

Prepláchnutie prístroja nemrznúcou zmesou

1. Zatvorte prívod vody.
2. Hadicu na prívod vody odmontujte od prípojky vody prístroja.
3. Z prístroja nechajte vytiect' vodu.
4. Cez prístroj prečerpajte bežne dostupnú nemrznúcu zmes.

Upozornenie

Použite bežne dostupnú nemrznúcu zmes pre vozidlá na báze glykolu. Dodržiavajte predpisy týkajúce sa manipulácie od výrobcu nemrznúcej zmesi.

1. Spínač prístroja otočte do polohy "I/ON".

2. Spúšťaciu páčku držte stlačenú max. 1 minútu, kým v prístroji už nezostane žiadna nemrznúca zmes.

3. Spínač prístroja otočte do polohy "0/OFF".

4. Vysokotlakovú hadicu alebo vysokotlakové hadicové vedenie odmontujte od vysokotlakovej prípojky prístroja. Pozrite si kapitolu Montáž príslušenstva.

5. Vysokotlakovú hadicu odmontujte od vysokotlakovej pištole. Pozrite si kapitolu Montáž príslušenstva.

6. Z vysokotlakovej hadice a vysokotlakovej pištole s pracovným nadstavcom nechajte kompletne vytiečt' vodu.

7. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.

8. Prístroj a príslušenstvo skladujte v interiéri.

Neúmyselný nábeh prístroja

Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami vypnite prístroj a vytiahnite sie-tovú zástrčku.

Upozornenie

Starý olej je možné likvidovat' len v príslušných zber- ných miestach. Odovzdajte nahromadený starý olej. Znečistenie životného prostredia starým olejom je trest- né.

S Vašim predajcom môžete dohodnúť pravidelnú bezpečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si poradiť.

Intervaly údržby

Pred každou prevádzkou

• Skontrolujte, či napájacia zástrčka, napájací kábel a predlžovací kábel nie sú poškodené.
  Bezodkladne zabezpečte výmenu poškodených dielov autorizovaným zákazníckym servisom alebo odborným elektrikárom.
• Skontrolujte, či vysokotlaková hadica, vysokotlaková pištol', pracovný nadstavec a príslušenstvo nie sú poškodené.
  Poškodené diely bezodkladne vymeňte.
• Skontrolujte prístroj z hľadiska tesnosti. Povolená strata vody sú 3 kvapky za minútu. Pri väčšej netesnosti vyhľadajte zákaznícky servis.

Raz týždenne

POZOR

Nebezpečenstvo vzniku poškodení spôsobených prítomnost'ou vody v oleji!

Ak je olej mliečny, tak sa v ňom nachádza voda, ktorá poškodzuje vysokotlakové čerpadlo.

Prístroj s mliečnym olejom neuvádzajte do prevádzky. Obrátte sa na servisné oddelenie spoločnosti Kärcher.

• Skontrolujte výšku hladiny oleja vo vysokotlakovom čerpadle. Pozrite si kapitolu Kontrola/korekcia výšky hladiny oleja vo vysokotlakovom čerpadle.
• Vyčistite jemný filter. Pozrite si kapitolu Čistenie jemného filtra.

Po 500 prevádzkových hodinách, minimálne jedenkrát ročne

- Nechajte vykonať údržbu prístroja zákazníckemu servisu.

- Vymeňte olej vo vysokotlakovom čerpadle. Pozrite si kapitolu Výmena oleja vo vysokotlakovom čerpadle.

Čistenie jemného filtra

1. Zatvorte prívod vody.
2. Z prístroja uvoľnite tlak. Pozrite si kapitolu Ukončenie prevádzky.
3. Odskrutkujte prevlečnú maticu.

Obrázok G

① Schránka jemného filtra
② Jemný filter
③ Pripojovacie hrdlo
4 Prevlečná matica

Výmena oleja vo vysokotlakovom čerpadle

POZOR

Vypúšťanie oleja počas prevádzky poškodzuje vysokotlakové čerpadlo.

Vyskrutkovanie vypúšťacej skrutky oleja nevykonávajte vtedy, ked’je prístroj v prevádzke.

1. Spínač prístroja uvedte do polohy "0/OFF".

⚠VÝSTRAHA

Olej vysokotlakového čerpadla môže byt' veľmi horúci a spôsobit' obareniny.

Pred vypustením oleja z vysokotlakového čerpadla nechajte prístroj vychladnút'.

1. Prístroj nechajte vychladnút.

2. Pod vypúšťaciu skrutku oleja umiestnite vhodnú nádobu (odolnú voči oleju, s objemom min. 1,5 l). Prístroj musí stát' vo vodorovnej polohe. Pozrite si kapitolu Upevnenie alebo umiestnenie prístroja. Obrázok H

Neúmyselne spustený prístroj, dotyk s dielmi vedúcimi prúd

Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami na prístroji vypnite prístroj.

Pri poruchách, ktoré nie sú uvedené v tejto kapitole, vyhl'adajte autorizovaný zákaznícky servis.

Spustenie prístroja nie je možné

1. Skontrolujte poškodenie siet'ového kábla.
2. Skontrolujte siet'ové napätie.
3. Ak je prístroj prehriaty:

a Spínač prístroja nastavte na "0/OFF".
b Prístroj nechajte vychladnút minimálne 15 minút.

c Spínač prístroja nastavte na „I/ON“.

1. Pri elektrickej poruche vyhl'adajte zákaznícky servis.

Prístroj nedosahuje požadovaný tlak

1. Skontrolujte, či má vysokotlaková hubica správnu veľkost' (pozrite si kapitolu „Technické údaje“).
2. Vyčistite alebo vymeňte dýzu.
3. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka vody/odvzdušnenie prístroja“).
4. Vyčistite jemný filter a v prípade potreby ho vymeňte (pozrite si kapitolu „Ošetrovanie a údržba/týždenne“).
5. Skontrolujte privádzané množstvo vody (požadované množstvo si pozrite v kapitole „Technické údaje“).
6. V prípade potreby vyhl'adajte zákaznícky servis.

Množstvo vody je príliš nízke

1. Pri používaní dlhej vysokotlakovej hadice alebo vysokotlakovej hadice s malým prierezom pripojte na pracovný nadstavec väčšiu vysokotlakovú hubicu.

Čerpadlo je netesné.

Sú prípustné až 3 kvapky vody za minútu.

- Pri väčšej netesnosti nechajte prístroj skontrolovať v zákazníckom servise.

Čerpadlo klepe

1. Skontrolujte privádzané množstvo vody (požadované množstvo si pozrite v kapitole „Technické údaje“).
2. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka vody/odvzdušnenie prístroja“).
3. Vyčistite jemný filter a v prípade potreby ho vymeňte (pozrite si kapitolu „Ošetrovanie a údržba/týždenne“).
4. V prípade potreby vyhl'adajte zákaznícky servis.

Prímes čistiaceho prostriedku je príliš malá

1. Skontrolujte, či použitý penovací nadstavec s nádobou zodpovedá prietoku prístroja.
2. Naplňte nádobu penovacieho nadstavca.
3. Na nasávaciu hadicu nastrčte väčšiu clonu.
4. Skontrolujte, či v sacej hadici a penovacom nadstavci s nádobou nie sú zvyšky čistiaceho prostriedku. Usadeniny odstráňte vlažnou vodou.
5. V prípade potreby vyhl'adajte zákaznícky servis.

Tvorba peny je príliš nízka

1. Skontrolujte, č i použitý penovací nadstavec s nádobou zodpovedá prietoku prístroja.
2. Skontrolujte, či v sacej hadici a penovacom nadstavci s nádobou nie sú zvyšky čistiaceho prostriedku. Usadeniny odstráňte vlažnou vodou.
3. V prípade potreby vyhl'adajte zákaznícky servis.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

				HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Variant krajiny
K	r	a	j	i	n	a	E	U
Elektrická prípojka
Napätie			V		400		400
F	á	z	a		~	3	3	3
Frekvencia Hz 50 50 50 50 50
Maximálne povolená impedancia siete			Ω - - 0.0452			+j0.0283	0.0452 +j0.0283	0.0452 +j0.0283
Príkon kW 7 8 8,8		8,8	9
Stupeň ochrany				IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (pomalé, char. C)			A 16 16 16 16 16
Predlžovací kábel 10 m			mm2	2,5	2,5	2,5	2,5	2,5
Predlžovací kábel 30 m			mm2	4	4	4	4	4
Prípojka vody
Prívodný tlak (max.)			MPa	1	1	1	1	1
Teplota vody na prítoku (max.)			°C	60	60	60	60	60
Privádzané množstvo (min.)			l/min	18 20 20 25 31,6
Nasávacia výška (max.)			m	0,5	0,5	0,5	0,5	0,5
Minimálna dĺžka hadice na prívod vody			m	7,5	7,5	7,5	7,5	7,5
Minimálny priemer hadice na prívod vody			i	n	1	1	1	1
Objednávacie číslo sacieho filtra				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Výkonové údaje prístroja
Veľkost' štandardnej dýzy				047	050	045	075	105
Prevádzkový tlak vody so štandard-nou dýzou			MPa	20	21	25	18	15
Prevádzkový pretlak (max.)			MPa	26 27 31 24 21
Prietok, voda			l/min	15	16,67	16,67	21,67	28,33
Sila spätného nárazu vysokotlako-vej pištole			N	50	57	63	69	85
Vysokotlakové čerpadlo
Druh oleja				Motorový olej	Motorový olej	Motorový olej	Motorový olej	Motorový olej
Trieda viskozity SAE				15W-40	15W-40	15W-40	15W-40	15W-40
Objem náplne			I	0,65	0,65	0,65	0,65	1,2
Rozmery a hmotnosti
Typická prevádzková hmotnosť			kg	44,8	48,4	54,4	54,4	59,2
Dĺžka			mm	720	720	720	720	720
Šírka			mm	522 522 522 522 522
Výška			mm	418 418 418 418 418
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-rameno			m/s2	2,6	2,8	3,7	2,9	3,0
Neistota K			m/s2	0,8	0,8	0,9	0,8	0,8
Hladina akustického tlaku LpA			dB(A)	71	69	74	74	76
Neistota KpA			d	B	(	A) 3	3	3

	HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Hladina akustického výkonu L_WA + d Neistota K_WA	B	(	A )	8	6

Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, príloha I, odsek 2 (12): j)

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.367-xxx.x

Príslušné smernice EÚ

2000/14/ES

Aplikované nariadenie(-a)

(EÚ) 2019/1781

Aplikované vnútroštátne normy

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Mejne vrednosti dotočne vode

POZOR
