NÁVOD NA OBSLUHU KM1961 Krüger&Matz

18. Chráňte napájací kábel pred kráčaním alebo ohýbaním, najmä pri

Používateľská príručkaPoužívateľská príručka

2. Na zariadenie neumiestňujte ťažké predmety.

3. Do reproduktora nevkladajte žiadne predmety.

4. Neumiestňujte zariadenie v blízkosti zdrojov tepla, ako sú ohrievače atď.

Neumiestňujte zariadenie na pohyblivé povrchy.

5. Zariadenie umiestnite na miesto so správnou cirkuláciou vzduchu.

Nebráňte cirkulácii zakrytím ventilačných otvorov.

6. Chráňte zariadenie pred vlhkosťou, vodou a inými tekutinami. Zariadenie

nepoužívajte ani neskladujte pri príliš vysokých teplotách. Chráňte zariadenie pred priamym slnečným žiarením a zdrojmi tepla.

8. Nepoužívajte reproduktory dlhú dobu s nastavenou najvyššou úrovňou

hlasitosti. Aby ste predišli poškodeniu sluchu, neodporúča sa používať zariadenie veľmi hlasno.

9. Ak pocítite hluk v ušiach, nepríjemný pocit a iné vedľajšie účinky, ihneď

prestaňte reproduktory používať.

10. Uistite sa, že sa zariadenie nachádza mimo dosahu akýchkoľvek

elektronických zariadení, ktoré môžu spôsobovať rušenie.

11. Ak zariadenie dlhší čas nepoužívate, odpojte ho od zdroja napájania.

12. Neobsluhujte zariadenie mokrými rukami.

13. Je zakázané používať zariadenie, ak je poškodené.

14. Je zakázané opravovať zariadenie svojpomocne. V prípade poškodenia sa

obráťte na autorizované servisné stredisko, kde vám zariadenie skontrolujú / opravia.

zástrčke a pri výstupe zo zariadenia.Používateľská príručkaPoužívateľská príručka

8. Tlačidlo prehrávania / pauza

9. Predchádzajúca skladba

10. Nasledujúca skladba

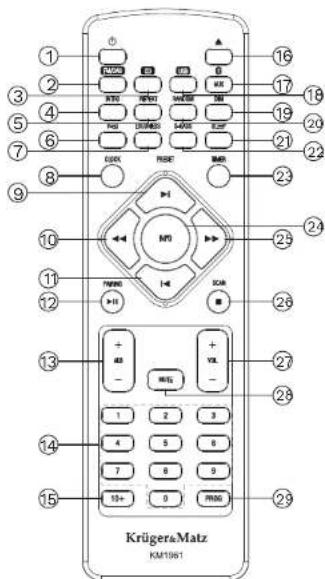

1. Tlačidlo pohotovostného

CD stlačením prehráte iba prvých 10 sekúnd každej stopy)

5. Tlačidlo opakovania

(Stlačením budete prehrávať v slučke jednu skladbu, celý priečinok alebo túto funkciu vypnete)

9. Nasledujúca skladba

11. Predchádzajúca skladba

13. Nasledujúci / predchádzajúci

skladby / uloženej rozhlasovej stanice)

15. Výber čísla väčšieho ako 9

(Stlačte toto tlačidlo a následne jedno tlačidlo z tlačidiel numerickej klávesnice, čím zvolíte číslo vyššie ako 9)

AUX a Audio (stláčaním prepínate medzi režimami)

LCD displeja 20.Náhodné prehrávanie

informácií počas prehrávania skladby (stlačením prepnete medzi uplynutým časom skladby, zostávajúcim časom skladby a zostávajúcim časom celého albumu)

27. Tlačidlá regulácie hlasitosti

28.Tlačidlo stlmenia zvuku 29.Tlačidlo uloženia rádiovej stanice 14 15 16 17 18Používateľská príručkaPoužívateľská príručka

skrutku, ktorá zaisťuje zadný kryt batérie. 2.Odstráňte plastovú fóliu z batérie. 3.Vytiahnite slot batérie. 4.Vložte doň novú batériu CR2025 podľa vyznačenej polarity (+/-) a následne slot zasuňte na miesto a zaistite skrutkou. Poznámka:

• Ak nebudete diaľkový ovládač dlhší čas používať, vyberte z neho batérie.

• Zariadenie a diaľkové ovládanie chráňte pred vodou a vlhkosťou.

• Zariadenie a diaľkové ovládanie chráňte pred priamym slnečným žiarením a zdrojmi tepla.

• Na čistenie používajte iba mäkkú, mierne navlhčenú handričku bez čistiacich prostriedkov. Dosah diaľkového ovládania

infračervený senzor nachádzajúci sa na prednej časti zariadenia. 2.Uistite sa, že medzi infračerveným snímačom na zariadení a ovládačom nie sú žiadne prekážky. 6 m PRIPOJENIE Pripojenie reproduktorov

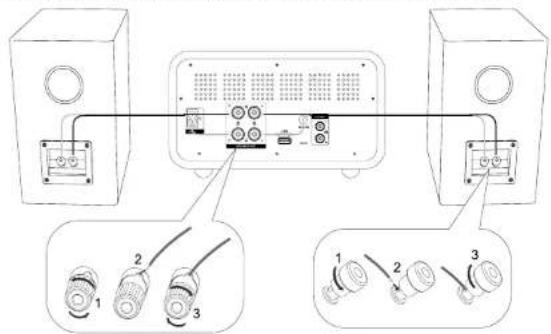

1. Ak chcete pripojiť reproduktory, jemne odskrutkujte matice konektorov

terminálu, nachádzajúcich sa na zadnej strane hlavnej jednotky. 2.Úplne zasuňte odizolovanú časť kábla. Káble pravého reproduktora by mali byť pripojené k terminálu „R”, káble ľavého reproduktora k terminálu „L, pamätajte na to, že káble pripojené k hlavnej jednotke by mali byť k reproduktorom pripojené rovnakým spôsobom (červený terminál na hlavnej jednotke prepojený s červeným terminálom na reproduktore, čierny terminál s čiernym terminálom reproduktora). 3.Pevne utiahnite matice terminálov, aby vložené káble nevypadli.

1. Ak chcete pripojiť externé zariadenie k audiosystému KM1961 pomocou

kábla RCA (nie je súčasťou balenia), zapojte kábel do:

• konektorov AUDIO IN L/R na tomto zariadení

• konektorov audio výstupu na externom zariadení. 2.Ak chcete pripojiť toto zariadenie k externému zariadeniu pomocou audio kábla s konektorom Jack 3,5 mm (nie je súčasťou balenia), zapojte kábel do:

• konektora AUX IN na tomto zariadení

• slúchadlového konektora na externom zariadení. Pripojenie ďalších zariadeníPoužívateľská príručkaPoužívateľská príručka

zásuvky FM / DAB antény, nachádzajúcej sa na zadnej strane zariadenia. 2.Ak je príjem slabý, pripojte vonkajšiu anténu FM / DAB. Poznámka: aby ste predišli rušeniu, umiestnite anténu ďalej od zariadenia, prepojovacieho a napájacieho AC kábla. Pripojenie napájania Upozornenie:

• Pred pripojením k sieťovému napájaniu sa uistite, že sa napájacie napätie zásuvky zhoduje s napätím vyznačeným na štítku v spodnej časti zariadenia.

• Pripojenie tohto zariadenia k napájaniu vykonávajte až po zapojení všetkých ostatných prepojovacích káblov. Nastavenie hodín Nastavenie jasu displeja

1. V pohotovostnom režime stlačte a podržte na diaľkovom ovládači tlačidlo

CLOCK, čím vstúpite do nastavení hodín. 2.Pomocou tlačidiel zmeny skladby zvoľte požadovanú hodnotu. 3.Ak chcete prejsť na ďalšiu možnosť, stlačte na ovládači tlačidlo CLOCK. V pohotovostnom režime vyberte požadovanú úroveň jasu opakovaným stláčaním tlačidla DIM. minútach).

Ak chcete prehrávať skladby z externého zariadenia pomocou pripojenia Bluetooth, pred prvým použitím musíte zariadenia spárovať. Párovanie zariadení je potrebné vykonať iba raz.

1. Ak chcete pripojiť zariadenia, zapnite na tomto audio systéme režim

Bluetooth, pomocou tlačidla Bluetooth na diaľkovom ovládači alebo pomocou prepínača zmeny režimu na hlavnej jednotke. 2.Zapnite pripojenie Bluetooth na externom zariadení. 3.Vyhľadajte dostupné zariadenie Bluetooth. 4.Vyberte „KM1961” zo zoznamu dostupných zariadení. 5.V prípade potreby zadajte predvolené heslo „0000”. 6.Ak chcete párovanie zrušiť, stlačte a podržte tlačidlo PAIRING. Zariadenie je taktiež vybavené komunikačným modulom NFC, vďaka ktorému môžete s týmto audiosystémom spárovať externé zariadenie bez nutnosti vyhľadávania dostupných Bluetooth zariadení. Ak to chcete urobiť, stačí zapnúť NFC na externom zariadení a položiť ho na platňu v hornej časti audiosystému. Následne na displeji externého zariadenia povoľte párovanie. Poznámka:

• Dosah prenosu medzi týmto zariadením a externým Bluetooth zariadení je až do 8 m.

• Výrobca nezaručuje kompatibilitu so všetkými Bluetooth zariadeniami.

• Akákoľvek prekážka medzi týmto zariadením a zariadením Bluetooth môže znižovať komunikačný dosah.

• Zariadenie by nemalo byť umiestnené v bezprostrednej blízkosti iných elektronických zariadení, ktoré môžu spôsobovať rušenie.

• Ak vzdialenosť medzi zariadeniami bude väčšia ako komunikačný dosah, zariadenia sa odpoja. Pre opätovné spojenie zariadení medzi sebou ich umiestnite v ich dosahu.Používateľská príručkaPoužívateľská príručka

Manuálne uloženie rozhlasových staníc

1. Pre vstup do režimu rádia FM / DAB stlačte tlačidlo FM / DAB na diaľkovom

ovládači alebo pomocou prepínača zmeny režimu vyberte FM alebo DAB na hlavnej jednotke. 2.Automatické vyhľadávanie staníc spustíte stlačením a podržaním tlačidla vpred / späť. 3.Ak chcete vyhľadať ďalšie stanice, opakujte krok 2. Ak chcete rozhlasovú stanicu vyhľadať ručne, niekoľkokrát stlačte tlačidlo vpred / späť, až kým nenájdete požadovanú frekvenciu.

Ladenie rozhlasových staníc FM / DAB Do pamäte obľúbených rozhlasových staníc je možné uložiť maximálne 20 staníc. V režime rádia stlačte a podržte tlačidlo PROG pre spustenie automatického ukladania.

• Na displeji sa zobrazí nápis AUTO.

• Zariadenie automaticky uloží všetky rozhlasové stanice FM podľa sily signálu a následne spustí prvú uloženú stanicu. Do pamäte obľúbených rozhlasových staníc je možné uložiť maximálne 30 staníc. V režime rádia stlačte a podržte tlačidlo SCAN pre spustenie automatického ukladania.

• Na displeji sa zobrazí nápis SCANNING.

• Zariadenie automaticky uloží všetky rozhlasové stanice DAB podľa sily signálu a následne spustí prvú uloženú stanicu. Automatické uloženie rozhlasových staníc FM Automatické uloženie rozhlasových staníc DAB

PREHRÁVANIE Z EXTERNÉHO ZARIADENIA

1. Ak chcete prehrávať skladby z externého zariadenia, prepojte ho pomocou

audio kábla (kábel nie je súčasťou balenia) s príslušnými konektormi AUX IN / AUDIO IN. 2.Stlačte príslušné tlačidlo AUDIO IN/AUX IN na diaľkovom ovládači. 3.Spustite prehrávanie na externom zariadení.

1. Ak chcete uložiť požadovanú rozhlasovú stanicu, najskôr vyberte jej

frekvenciu. 2.Stlačením tlačidla PROG spustíte režim ukladania. PROG začne blikať, pre potvrdenie opäť stlačte tlačidlo PROG. Na displeji sa zobrazí číslo, na ktorej pozícii bola stanica uložená a jej frekvencia. 3.Pre uloženie ďalších staníc opakujte kroky 1-2. Poznámka: Ak chcete odstrániť stanicu z pamäte, musíte ju prepísať ďalšou stanicou. Pre zvolenie predtým uloženej rozhlasovej stanice opakovane stláčajte tlačidlo nasledujúci / predchádzajúci album, až kým nedosiahnete číslo uloženej stanice. Na prepnutie medzi režimami MONO a STEREO stlačte tlačidlo REPEAT na diaľkovom ovládači. Na prepínanie medzi aktuálne zobrazenými informáciami stlačte tlačidlo INFO na diaľkovom ovládači. Výber uloženej rozhlasovej stanice Nastavte režimy MONO a STEREO Prepínanie aktuálne zobrazených informácií Pre zvýšenie / zníženie hlasitosti stlačte počas prehrávania tlačidlo VOL+/- na diaľkovom ovládači alebo použite ovládač hlasitosti na hlavnej jednotke. Počas prehrávania stlačením tlačidla S-BASS zapnete / vypnete zosilnenie basov. Ak chcete zapnúť / vypnúť funkciu Loudness, počas prehrávania stlačte tlačidlo LOUDNESS.

REGULÁCIA HLASITOSTI A NASTAVENIA ZVUKU

Regulácia úrovne hlasitosti Zvýraznenie basov Funkcia Loudness Počas prehrávania stlačením tlačidla stíšenia MUTE zapnete / vypnete zvuk. Stlmenie zvuku Počas prehrávania opakovane stlačte tlačidlo Ekvalizéra P-EQ a vyberte z nasledujúcich možností:

FLAT / POP / JAZZ / ROCK / CLASSIC

Nastavenie ekvalizéraPoužívateľská príručkaPoužívateľská príručka

Poznámka: Uistite sa, že je čas nastavený správne.

1. V pohotovostnom režime stlačte a podržte tlačidlo Timer, kým sa na displeji

nezobrazí nápis TIMER SET. Číslice hodín začnú blikať. 2.Pomocou tlačidiel nasledujúci / predchádzajúci album na ovládači alebo na hlavnom paneli vyberte druh, čas budíka a potvrďte tlačidlom TIMER. Na displeji sa zobrazia číslice minút, ktoré blikajú. 3.Pomocou tlačidiel nasledujúci / predchádzajúci album na ovládači alebo hlavnom paneli nastavte čas a stlačením tlačidla Timer výber potvrďte. 4.Pomocou tlačidiel VOL +/- nastavte hlasitosť a znovu potvrďte výber tlačidlom Timer. 5.Budík zapnete alebo vypnete stlačením tlačidla Timer na ovládači. Na displeji sa zobrazí nápis TIMER ON alebo TIMER OFF.

Po pripojení zariadení USB (flash pamäť, čítačka pamäťových kariet) bude zariadenie prehrávať skladby uložené na externom dátovom nosiči. Robiť to:

1. Pripojte zariadenie USB k portu USB KM1961.

2.Na zvolenie funkcie USB použite volič režimov na hlavnej jednotke alebo tlačidlo USB na diaľkovom ovládači. Na displeji sa zobrazí „USB“. 3.Prehrávanie spustíte stlačením tlačidla prehrávania / pozastavenia na diaľkovom ovládači alebo na hlavnej jednotke. 4.Skladbu zastavíte stlačením tlačidla prehrávania / pozastavenia alebo tlačidla STOP na diaľkovom ovládači. 5.Ak chcete zmeniť skladbu, stlačte tlačidlo predchádzajúcej / nasledujúcej stopy. 6.Ak chcete skladbu previnúť dozadu, stlačte a podržte tlačidlo vzad / vpred.

7. Ak chcete zmeniť album, stlačte tlačidlo nasledujúcej / predchádzajúcej

stopy. Nabíjanie externých zariadení Keď je zariadenie pripojené k zdroju napájania, port USB na prednom paneli je možné použiť na nabíjanie externých zariadení. Maximálne nabíjacie napätie je 5V 1 A.

1. Na zvolenie funkcie CD použite volič režimov na hlavnej jednotke alebo

tlačidlo CD na diaľkovom ovládaní. Na displeji sa zobrazí „DISC“. 2.Stlačte tlačidlo na vysunutie zásobníka na diaľkovom alebo centrálnom zariadení, vložte naň disk a potom stlačte tlačidlo vysunutia na jednotke. 3.Prehrávanie spustíte stlačením tlačidla prehrávania / pozastavenia na diaľkovom ovládači alebo na hlavnej jednotke. 4.Skladbu zastavíte stlačením tlačidla prehrávania / pozastavenia

PREHRÁVANIE Z DISKOV CD

alebo tlačidla STOP na diaľkovom ovládači. 5.Ak chcete zmeniť skladbu, stlačte tlačidlo predchádzajúcej / nasledujúcej stopy. 6.Ak chcete skladbu previnúť dozadu, stlačte a podržte tlačidlo vzad / vpred.

7. Ak chcete zmeniť album, stlačte tlačidlo nasledujúcej / predchádzajúcej

skladby. Programovanie prehrávania Zariadenie môže prehrávať iba vybrané skladby na disku.

1. Na naprogramovanie prehrávania stlačte tlačidlo STOP na diaľkovom

ovládači. 2.Potom stlačte tlačidlo PROG na diaľkovom ovládači - na obrazovke zariadenia sa zobrazí správa 001 P -01. 3.Stlačte tlačidlo nasledujúcej / predchádzajúcej stopy alebo pomocou numerickej klávesnice vyberte číslo skladby. Na obrazovke sa zobrazí číslo zvolenej stopy. 4.Ak chcete prejsť na možnosť programovania ďalšej stopy, stlačte tlačidlo PROG. 5.Nasledujúce kusy by mali byť naprogramované rovnakým spôsobom. 6.Prehrávanie naprogramovaných skladieb spustíte stlačením tlačidla prehrávania / pozastavenia.

7. Ak chcete deaktivovať funkciu programovaného prehrávania, stlačte tlačidlo

STOP. ŠPECIFIKÁCIA Všeobecné vlastnosti Elektrónkový predzosilňovač CD prehrávač Rádio FM / DAB+ Bluetooth + NFC Diaľkové ovládanie Prehrávanie z USB Nabíjanie externých zariadení Technické parametre Frekvenčný rozsah DAB+: 174,928 - 239,200 MHz Frekvenčný rozsah FM: 87,5 - 108 MHz Profily Bluetooth: A2DP Dosah Bluetooth: až 8 metrov Max. vysielací výkon Bluetooth: 4 dBm Prevádzková frekvencia NFC: 13,56 MHz Basový reproduktor: 4,3” (110 mm) Výškový reproduktor: 1,5” (38 mm)Používateľská príručkaPoužívateľská príručka

Výstupný výkon (RMS): 2 x 30 W Impedancia: 6 Ohm THD: <1% (1 KHz, 1 W) Vstupy / výstupy: Slúchadlový výstup Jack 3,5 mm Reproduktorový výstup 2 x RCA Audio vstup Jack 3,5 mm AUX vstup Port USB (5 V 1 A) Anténna zásuvka Napájacia zásuvka Príkon: 35 W Napájanie: AC 100 - 240 V~; 50 - 60 Hz Rozmery Hlavná jednotka: 250 x 276 x 146 mm Reproduktor: 160 x 202 x 244 mm Slovensko Správna likvidácia tohto produktu (O odpade z elektronických zariadení a ich príslušenstva) Elektrické zariadenie označené symbolom preškrtnutého koša nemožno vyhadzovať do komunálneho odpadu. Takéto zariadenie je potrebné zbierať a recyklovať. Škodlivé látky ktoré obsahuje, môžu spôsobiť znečistenie životného prostredia a ohroziť tým ľudské zdravie. Vyrobené v Číne pre LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1, 08- 400 Miętne.www.krugermatz.com is a registered trademark
