NÁVOD NA OBSLUHU HD 10214 SXA Plus Kärcher

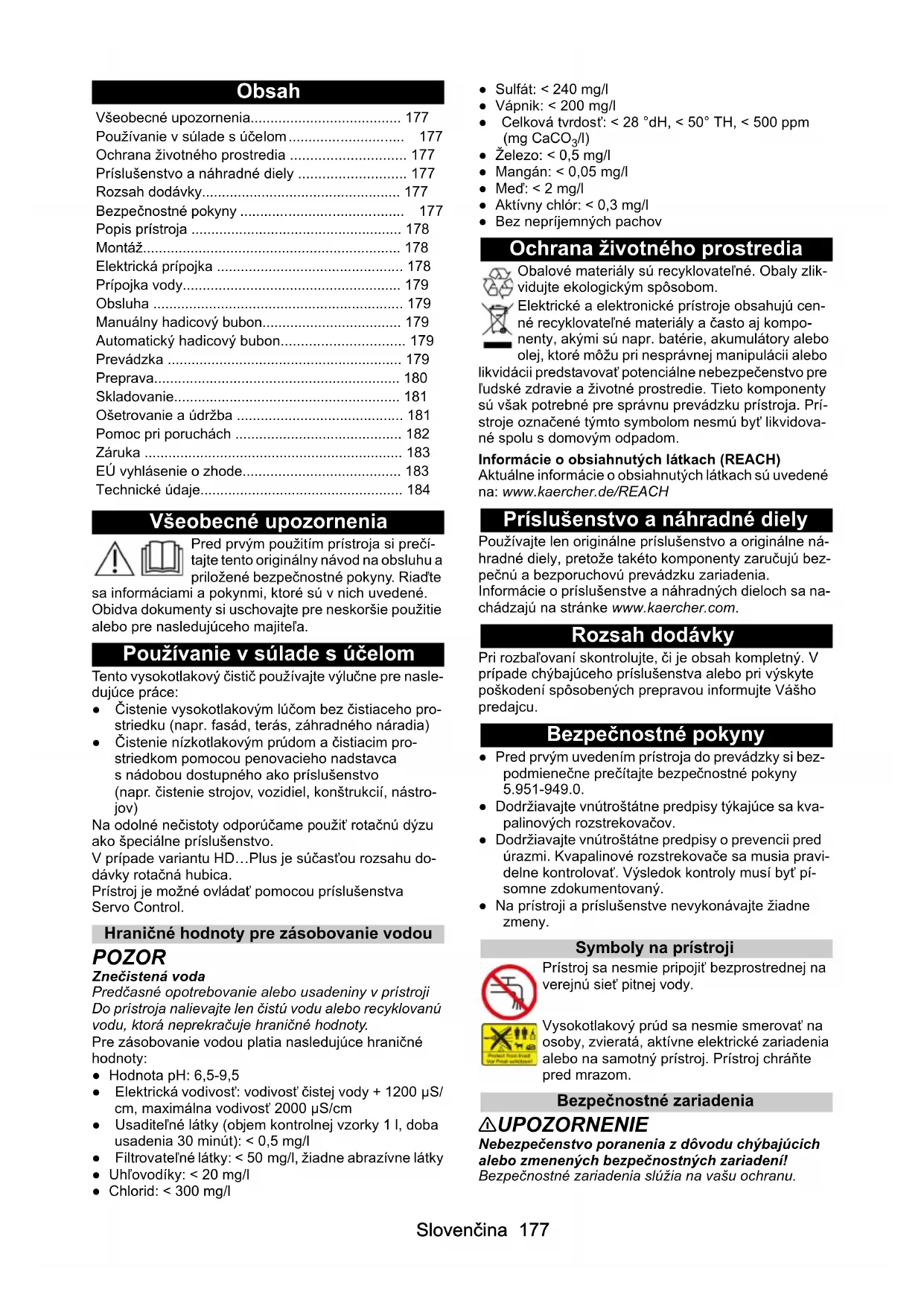

dB(A)91919191919191 zaručená hladina akustického výkonu L WA, d dB(A)93939393939393Slovenčina 177 Obsah Všeobecné upozornenia Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riaďte sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa. Používanie v súlade s účelom Tento vysokotlakový čistič používajte výlučne pre nasle- dujúce práce: ●Čistenie vysokotlakovým lúčom bez čistiaceho pro- striedku (napr. fasád, terás, záhradného náradia) ●Čistenie nízkotlakovým prúdom a čistiacim pro- striedkom pomocou penovacieho nadstavca s nádobou dostupného ako príslušenstvo (napr. čistenie strojov, vozidiel, konštrukcií, nástro- jov) Na odolné nečistoty odporúčame použiť rotačnú dýzu ako špeciálne príslušenstvo. V prípade variantu HD…Plus je súčasťou rozsahu do- dávky rotačná hubica. Prístroj je možné ovládať pomocou príslušenstva Servo Control. Hraničné hodnoty pre zásobovanie vodou POZOR Znečistená voda Predčasné opotrebovanie alebo usadeniny v prístroji Do prístroja nalievajte len čistú vodu alebo recyklovanú vodu, ktorá neprekračuje hraničné hodnoty. Pre zásobovanie vodou platia nasledujúce hraničné hodnoty: ● Hodnota pH: 6,5-9,5 ● Elektrická vodivosť: vodivosť čistej vody + 1200 µS/ cm, maximálna vodivosť 2000 µS/cm ● Usaditeľné látky (objem kontrolnej vzorky 1 l, doba usadenia 30 minút): < 0,5 mg/l ● Filtrovateľné látky: < 50 mg/l, žiadne abrazívne látky ● Uhľovodíky: < 20 mg/l ● Chlorid: < 300 mg/l ● Sulfát: < 240 mg/l ● Vápnik: < 200 mg/l ● Celková tvrdosť: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) ● Železo: < 0,5 mg/l ● Mangán: < 0,05 mg/l ● Meď: < 2 mg/l ● Aktívny chlór: < 0,3 mg/l ● Bez nepríjemných pachov Ochrana životného prostredia Obalové materiály sú recyklovateľné. Obaly zlik- vidujte ekologickým spôsobom. Elektrické a elektronické prístroje obsahujú cen- né recyklovateľné materiály a často aj kompo- nenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo likvidácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prí- stroje označené týmto symbolom nesmú byť likvidova- né spolu s domovým odpadom. Informácie o obsiahnutých látkach (REACH) Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH Príslušenstvo a náhradné diely Používajte len originálne príslušenstvo a originálne ná- hradné diely, pretože takéto komponenty zaručujú bez- pečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa na- chádzajú na stránke www.kaercher.com. Rozsah dodávky Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu. Bezpečnostné pokyny ● Pred prvým uvedením prístroja do prevádzky si bez- podmienečne prečítajte bezpečnostné pokyny 5.951-949.0. ● Dodržiavajte vnútroštátne predpisy týkajúce sa kva- palinových rozstrekovačov. ● Dodržiavajte vnútroštátne predpisy o prevencii pred úrazmi. Kvapalinové rozstrekovače sa musia pravi- delne kontrolovať. Výsledok kontroly musí byť pí- somne zdokumentovaný. ● Na prístroji a príslušenstve nevykonávajte žiadne zmeny. Symboly na prístroji Prístroj sa nesmie pripojiť bezprostrednej na verejnú sieť pitnej vody. Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom. Bezpečnostné zariadenia 몇 UPOZORNENIE Nebezpečenstvo poranenia z dôvodu chýbajúcich alebo zmenených bezpečnostných zariadení! Bezpečnostné zariadenia slúžia na vašu ochranu. Všeobecné upozornenia p. 177
• Používanie v súlade s účelom p. 177
• Ochrana životného prostredia p. 177
• Príslušenstvo a náhradné diely p. 177
• Rozsah dodávky p. 177
• Bezpečnostné pokyny p. 177
• Popis prístroja p. 178
• Montáž p. 178
• Elektrická prípojka p. 178
• Prípojka vody p. 179
• Obsluha p. 179
• Manuálny hadicový bubon p. 179
• Automatický hadicový bubon p. 179
• Prevádzka p. 179
• Preprava p. 180
• Skladovanie p. 181
• Ošetrovanie a údržba p. 181
• Pomoc pri poruchách p. 182
• Záruka p. 183
• EÚ vyhlásenie o zhode p. 183
• Technické údaje 78 Slovenčina Bezpečnostné zariadenia neobchádzajte, neodstraňuj- te ani nevypínajte. Bezpečnostné zariadenia sú nastavené vo výrobe a za- plombované. Nastavenia vykonáva iba zákaznícky ser- vis. Prepúšťací ventil s tlakovým spínačom Pri zmenšení množstva vody pomocou regulácie tlaku a množstva sa otvorí prepúšťací ventil a časť vody bude tiecť naspäť na nasávaciu stranu čerpadla. Pri uvoľnení spúšťacej páčky na vysokotlakovej pištoli tlakový spínač vypne vysokotlakové čerpadlo a vyso- kotlakový prúd sa zastaví. Keď sa spúšťacia páčka potiahne, čerpadlo sa znovu zapne. Popis prístroja Prehľad prístroja Pozrite si stranu s grafikami Obrázok A Obrázok B Obrázok C 1 Jemný filter 2 Kryt prístroja 3 Kontrolka Prevádzkový stav/porucha* 4 Držiak kábla 5 Typový štítok 6 Odkladacia plocha na hadice** 7 Gumový napínač** 8 Držadlo na posúvanie p. 1841

9 Rotačná hubica Vibrasoft***** 10 Prevlečná matica 11 Vysokotlaková dýza 12 Pracovný nadstavec EASY!Lock 13 Regulácia tlaku/množstva 14 Vysokotlaková pištoľ EASY!Force 15 Poistná západka 16 Spúšťacia páčka 17 Poistná páka 18 Vysokotlaková hadica EASY!Lock 19 Hadicový bubon**** 20 Držiak pracovného nadstavca 21 Upevňovacia skrutka krytu prístroja 22 Priečinok na príslušenstvo 23 Spínač prístroja 24 Indikátor stavu oleja 25 Vysokotlaková prípojka EASY!Lock** 26 Držiak dýzy 27 Prípojka vody 28 Kľuka, manuálny hadicový bubon***

• iba pri HD 10/25 a HD 13/18 ** iba pri vyhotovení S *** iba pri vyhotovení SX **** iba pri vyhotovení SX/SXA ***** iba pri vyhotovení Plus Montáž Aktivácia odvzdušnenia olejovej nádrže

1. Vyskrutkujte upevňovaciu skrutku krytu prístroja.

2. Odoberte kryt prístroja.

3. Odrežte špičku veka olejovej nádrže tak, aby sa vy-

tvoril malý otvor. Obrázok D 1 Veko 2 Olejová nádrž

4. Upevnite kryt prístroja.

Kontrola stavu oleja

1. Prístroj umiestnite na rovnú plochu.

2. Stav oleja musí byť medzi značkami „MIN.“

a „MAX.“ indikátora stavu oleja. Otočenie držiakov kábla V prípade potreby je možné držiaky kábla otočiť.

1. Odskrutkujte skrutku asi o 4 otáčky.

Obrázok E 1 Skrutka 2 Držiak kábla

3. Pritlačte držiak kábla k prístroju tak, aby zasahoval

Montáž príslušenstva Upozornenie Systém EASY!Lock spája komponenty pomocou rých- lozávitu rýchlo a bezpečne len jedným otočením.

1. Vysokotlakovú dýzu nasaďte na pracovný nadsta-

3. Oceľovú rúru spojte s vysokotlakovou pištoľou a

pevne utiahnite rukou (EASY!Lock). Obrázok F Pri prístrojoch bez hadicového bubna:

4. Vysokotlakovú hadicu spojte s vysokotlakovou piš-

toľou a vysokotlakovou prípojkou prístroja a pevne utiahnite rukou (EASY!Lock). Pri prístrojoch s hadicovým bubnom:

Prístroj pomocou zástrčky spojte s elektrickou sieťou. Neoddeliteľné spojenie s elektrickou sieťou je zakáza- né. Zástrčka slúži na oddelenie od siete. Prístroj pripojte len k striedavému prúdu. Použite predlžovací kábel s dostatočným prierezom (pozrite si „Technické údaje“). Predlžovací kábel úplne odviňte z káblového bubna.

1. Odviňte sieťovú šnúru a uložte ju na podlahu.Slovenčina 179

2. Zasuňte sieťovú zástrčku do zásuvky.

Prípojka vody Pripojenie na vodovodné potrubie 몇 VÝSTRAHA Spätný tok znečistenej vody do siete pitnej vody Nebezpečenstvo ohrozenia zdravia Dodržiavajte predpisy dodávateľa vody. Prístroj sa podľa platných predpisov nesmie prevádzko- vať v sieti pitnej vody bez systémového oddeľovacieho zariadenia. Použite systémové oddeľovacie zariadenie spoločnosti KÄRCHER alebo alternatívne systémové oddeľovacie zariadenie podľa EN 12729 typ BA. Voda, ktorá preteká cez systémové oddeľovacie zariadenie, nie je pitná. Systémové oddeľovacie zariadenie pripájaj- te vždy na zásobovanie vodou, nikdy nie priamo na prí- stroj.

1. Zásobovanie vodou skontrolujte z hľadiska prívod-

ného tlaku, teploty vody na prítoku a privádzaného množstva (pozri kapitolu Technické údaje).

2. Systémový oddeľovač a prípojku vody prístroja

spojte s hadicou na prívod vody (požiadavka na ha- dicu na prívod vody pozri kapitolu Technické údaje).

3. Otvorte prívod vody.

(objednávacie číslo filtra pozrite v kapitole Technic- ké údaje).

2. Odvzdušnite zariadenie (pozrite si kapitolu Od-

vzdušnenie prístroja). Odvzdušnenie prístroja

2. Prístroj nechajte v chode tak dlho, kým vyteká voda

bez vzduchových bublín.

3. V prípade problémov s odvzdušnením nechajte be-

žať prístroj 10 sekúnd a potom ho vypnite. Postup viackrát opakujte.

nadstavec. Obsluha NEBEZPEČENSTVO Nebezpečenstvo poranenia Vysokotlakový prúd môže spôsobiť poranenia. Spúšťaciu páčku a poistnú páku nikdy nefixujte v stlače- nej polohe. Nepoužívajte vysokotlakovú pištoľ, ak je poškodená po- istná páka. Ak je poistná páka chybná, obráťte sa na zákaznícky servis. Pred všetkými prácami na prístroji bezpečnostnú zá- padku na vysokotlakovej pištoli posuňte dopredu. Prístroj neprevádzkujte bez namontovaného pracovné- ho nadstavca. Skontrolujte upevnenie pracovného nad- stavca. Pracovný nadstavec musíte utiahnuť ručne. Držte vysokotlakovú pištoľ a pracovný nadstavec obi- dvoma rukami. Skontrolujte, či sú prístroj, príslušenstvo, prívodné ve- denia a prípojky nepoškodené. Prístroj používajte len v bezchybnom stave. Manuálny hadicový bubon Prístroj je vybavený manuálnym hadicovým bubnom (HD 9/20-4 SX Plus a HD10/21-4 SX Plus). Odvíjanie hadice

Automatický hadicový bubon Prístroj je vybavený automatickým hadicovým bubnom (pri variantoch prístroja HD…SXA). Odvinutie hadice

1. Vytiahnite hadicu.

2. Pri uvoľňovaní hadicový bubon zapadne.

Navinutie hadice NEBEZPEČENSTVO Nebezpečenstvo poranenia Ak sa vysokotlaková hadica uvoľní počas navíjania, mô- že vykonávať nekontrolované pohyby, narážať do okoli- tých predmetov a odmršťovať ich. Pri navíjaní pevne držte vysokotlakovú hadicu pevne a počas procesu navíjania ju veďte rukou. Nesiahajte na hadicový bubon.

2. Počas navíjania rýchlosť navíjania regulujte vede-

ním hadice. Prevádzka Otvorenie/zatvorenie vysokotlakovej pištole

1. Stlačte poistnú páku a spúšťaciu páčku.

Vysokotlaková pištoľ sa otvorí.

2. Pustite poistnú páku a spúšťaciu páčku.

Vysokotlaková pištoľ sa zatvorí. Prevádzka s vysokým tlakom Upozornenie Prístroj je vybavený tlakovým spínačom. Motor nabeh- ne iba vtedy, keď je vysokotlaková pištoľ otvorená.

1. Pri prístrojoch s hadicovým bubnom: Vysokotlakovú

hadicu odmotajte úplne z hadicového bubna.

2. Spínač prístroja nastavte na „I“.

4. Otvorte vysokotlakovú pištoľ.

NEBEZPEČENSTVO Nebezpečenstvo poranenia Prúd vody vychádzajúci z regulácie tlaku/množstva mô- že spôsobiť poranenia. Dbajte na to, aby sa neuvoľnil spoj medzi reguláciou tla- ku/množstva a pracovným nadstavcom.

5. Pracovný tlak a množstvo vody nastavte otáčaním

regulácie tlaku a množstva. Upozornenie Pri najmenšom prietoku zabezpečuje odpadové teplo motora ohrev vody na cca 15 °C.180 Slovenčina Prevádzka s čistiacim prostriedkom 몇 VÝSTRAHA Nesprávna manipulácia s čistiacimi prostriedkami Nebezpečenstvo ohrozenia zdravia Dodržiavajte bezpečnostné pokyny na čistiacom pro- striedku. POZOR Nevhodný čistiaci prostriedok Poškodenie prístroja a čistených predmetov Používajte iba čistiace prostriedky schválené spoloč- nosťou KÄRCHER. Dodržiavajte odporúčania pre dávkovanie a pokyny do- dávateľov čistiacich prostriedkov. V záujme ochrany ?životného prostredia zaobchádzajte úsporne s čistiacimi prostriedkami. Upozornenie Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradiť alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich pro- striedkoch. Upozornenie Na prevádzku s čistiacim prostriedkom je potrebný pe- novací nadstavec s nádobou (voliteľné vybavenie).

1. Odskrutkujte nádobu.

Obrázok G 1 Nádoba 2 Penová dýza 3 Vysokotlaková pištoľ 4 Sacia hadica 5 Tieniaca súprava Prímes čistiacich prostriedkov: 3=vysoko, 2=stred- ne, 1=nízko

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prú-

5. Na vypláchnutie zvyškov čistiaceho prostriedku ne-

Prerušenie prevádzky

1. Zatvorte vysokotlakovú pištoľ.

Vysokotlaková pištoľ je zaistená. Pokračovanie v prevádzke

1. Poistnú páku presuňte dozadu.

Vysokotlaková pištoľ je odistená.

2. Otvorte vysokotlakovú pištoľ.

Prístroj sa zapne. Doba pripravenosti Iba vyhotovenia HD 10/25… a HD 13/18… sú vybavené touto funkciou. Počas doby pripravenosti sa prístroj spúšťa po otvorení vysokotlakovej pištole. Kontrolka svieti na zeleno. Ak vysokotlaková pištoľ zostane zatvorená 30 minút, skončí sa doba pripravenosti. Kontrolka bliká na zeleno. Obnovenie doby pripravenosti

1. Spínač prístroja nastavte na “0”.

2. Počkajte niekoľko sekúnd.

3. Spínač prístroja nastavte na „I“.

Zákaznícky servis môže prístroj prepnúť na trvalú pre- vádzku. Ukončenie prevádzky 몇 VÝSTRAHA Nebezpečenstvo obarenia Zvyšková voda obsiahnutá vo vypnutom prístroji sa mô- že zahriať na vysokú teplotu. Pri odstraňovaní hadice z prívodu vody môže zohriata voda vystreknúť a spôsobiť obarenie. Hadicu na prívod vody odstráňte, až keď prístroj vy- chladne.

1. Zatvorte prívod vody.

2. Otvorte vysokotlakovú pištoľ.

3. Spínač prístroja prepnite na „I“ a nechajte prístroj

bežať 5 až 10 sekúnd.

4. Zatvorte vysokotlakovú pištoľ.

5. Spínač prístroja nastavte na “0”.

7. Odstráňte prívod vody.

8. Vysokotlakovú pištoľ ponechajte otvorenú dovtedy,

kým v zariadení nebude žiadny tlak.

9. Poistnú západku presuňte dopredu.

Vysokotlaková pištoľ je zaistená. Preprava 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri skladovaní a preprave dbajte na hmotnosť prístroja. POZOR Neodborná preprava Nebezpečenstvo poškodenia Spúšťaciu páčku vysokotlakovej pištole chráňte pred poškodením. Preprava prístroja vo vozidlách: Pri preprave vo vo- zidlách prístroj zaistite proti zošmyknutiu a prevráte- niu podľa platných smerníc. Preprava prístroja na dlhšie trate: Prístroj ťahajte alebo tlačte za držadlo na posúvanie.Slovenčina 181 Preprava pomocou žeriavu NEBEZPEČENSTVO Nebezpečenstvo poranenia Pri neodbornej preprave žeriavom môže prístroj spad- núť a spôsobiť poranenia. Dodržiavajte miestne predpisy o prevencii pred úrazmi a bezpečnostné pokyny. Prístroj smú prepravovať pomocou žeriavu len osoby, ktoré boli poučené o obsluhe žeriavu. Pred každým použitím žeriavu skontrolujte zdvíhacie zariadenie na poškodenie. Pred každým použitím žeriavu skontrolujte, či nie je prí- stroj poškodený. Prístroj zdvíhajte len podľa opisu na konci kapitoly. Zariadenie na zavesenie nákladu neupevňujte na dr- žadlo na posúvanie. Nepoužívajte žiadne viazacie reťaze. Zaistite zdvíhacie zariadenie pred neúmyselným zvese- ním bremena. Pred prepravou žeriavu odstráňte pracovný nadstavec s vysokotlakovou pištoľou, dýzy a iné voľné predmety. Počas zdvíhania neprepravuje žiadne predmety na prí- stroji. Nezdržiavajte sa pod bremenom. Dbajte na to, aby sa nikto nenachádzal v blízkosti ne- bezpečnej oblasti žeriavu. Prístroj nenechávajte visieť na žeriave bez dozoru.

1. Zdvíhacie zariadenie upevnite na prístroj.

Obrázok H Obrázok I Obrázok J Skladovanie 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri skladovaní a preprave dbajte na hmotnosť prístroja. Prístroj skladujte len vo vnútorných priestoroch. Uschovanie prístroja

a Verzia S: naviňte vysokotlakovú hadicu, uložte ju odkladaciu plochu a zaistite ju gumovou svorkou. b Verzia SX/SXA: Vysokotlakovú hadicu naviňte na hadicový bubon. Ochrana proti mrazu POZOR Mráz môže zničiť prístroj, z ktorého nebola úplne vypustená voda. Prístroj uchovávajte na mieste zaistenom proti mrazu. Ak nie je možné skladovanie zabezpečené proti za- mrznutiu:

2. Cez prístroj prečerpajte bežný v obchodoch dostup-

ný prostriedok ochrany proti zamrznutiu.

3. Prístroj nechajte bežať max. 1 minútu, až kým sa

čerpadlo a potrubia nevyprázdnia. Upozornenie Použite nemrznúcu zmes pre vozidlá na báze glykolu bežne dostupnú v obchodoch. Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou. Ošetrovanie a údržba NEBEZPEČENSTVO Neúmyselný nábeh prístroja Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami vypnite prístroj a vytiahnite sie- ťovú zástrčku. Upozornenie Starý olej je možné likvidovať len v príslušných zber- ných miestach. Odovzdajte nahromadený starý olej. Znečistenie životného prostredia starým olejom je trest- né. Bezpečnostná inšpekcia/zmluva o údrž?be S Vašim predajcom môžete dohodnúť pravidelnú bez- pečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si poradiť. Intervaly údržby Pred každou prevádzkou Skontrolujte poškodenie sieťového kábla. Poškodený kábel musí vymeniť autorizovaný zákaz- nícky servis alebo odborný elektrikár. Skontrolujte vysokotlakovú hadicu z hľadiska po- škodenia. Poškodenú vysokotlakovú hadicu bezodkladne vy- meňte. Skontrolujte prístroj na tesnosť. Sú prípustné 3 kvapky vody za minútu. Pri väčšej netesnosti vyhľadajte zákaznícky servis. Raz týždenne Skontrolujte stav oleja. Ak je olej mliečny (voda v oleji), okamžite vyhľadajte zákaznícky servis. Vyčistite jemný filter. Obrázok K 1 Teleso f iltra 2 Jemný filter 3 O-krúžok 4 Ucho, vyklápacie 5 Pripojovacie hrdlo 6 Prevlečná matica a Odskrutkujte prevlečnú maticu. b Vytiahnite pripojovacie hrdlo. c Jemný filter vytiahnite za vyklápacie ucho z telesa filtra. d Jemný filter opláchnite čistou vodou alebo vyfú- kajte stlačeným vzduchom. e Skontrolujte O-krúžok na jemnom filtri a v prípade potreby ho vymeňte. f Vložte jemný filter do telesa filtra. g Skontrolujte O-krúžok na pripojovacom hrdle a v prípade potreby ho vymeňte. h Namontujte pripojovacie hrdlo. i Priskrutkujte a pevne utiahnite prevlečnú maticu. Po 500 prevádzkových hodinách, minimálne jedenkrát ročne Nechajte vykonať údržbu prístroja zákazníckemu servisu. Vymeňte olej vo vysokotlakovom čerpadle: aNakloňte prístroj dozadu a položte ho. b Pod vypúšťací žľab umiestnite zbernú nádobu na starý olej. Obrázok L182 Slovenčina 1 Svorka 2 O-krúžok 3 Zátka 4 Vypúšťací žľab c Vytiahnite svorku smerom nadol. d Vytiahnite zátku. e Olej vypustite do zbernej nádoby. f Skontrolujte O-krúžok na zátke, v prípade potre- by ho vymeňte. gZasuňte zátku a zaistite ju svorkou. h Utrite prípadný olej, ktorý zostal vo vypúšťacom žľabe. i Zariadenie presuňte do zvislej polohy. j Vyskrutkujte upevňovaciu skrutku krytu prístroja. k Odoberte kryt prístroja. lOdstráňte veká olejovej nádrže. Obrázok D 1 Veko 2 Olejová nádrž m Pomaly napĺňajte nádrž novým olejom, aby mohli uniknúť vzduchové bubliny. Množstvo a druh ole- ja si pozrite v časti „Technické údaje“. nOpäť namontujte veká olejovej nádrže. oOpäť namontujte a upevnite kryt prístroja. p Prístroj nechajte bežať 5 minút a potom znova skontrolujte stav oleja. Údržbové práce Výmena vysokotlakovej hadice pri automatickom hadicovom bubne 몇 VÝSTRAHA Nebezpečenstvo poranenia Keď sa západka uvoľní, hadicový bubon sa môže neo- čakávane veľmi rýchlo otáčať. Dôsledne dodržiavajte nasledujúce kroky a hadicový bubon zaistite podľa popisu. Upozornenie Pre tento prístroj sú vhodné len vysokotlakové hadice vo vyhotovení „Ultra Guard“.

3. Zasuňte 10 mm imbusový kľúč cez šesťhranný otvor

v kryte. Kľúč zasuňte tak, aby sa hadicový bubon zablokoval. Obrázok N 1 Otvor, šesťuholníkový Obrázok O 1 Inbusový kľúč, veľkosť 10

Obrázok Q 1 Hadicová prípojka 2 Podložky 3 Vysokotlaková hadica 4 Bezpečnostný hák

7. Vysokotlakovú hadicu vytiahnite z hadicovej prípoj-

ce valce hadice a zasuňte ju do hadicovej prípojky. Dbajte na smer otáčania hadicového bubna. Obrázok R 1 Vodiaci valec hadice

9. Vložte bezpečnostný hák do hadicovej prípojky.

10. Skontrolujte, či sú všetky podložky za bezpečnost-

11. Blokovanie hadice nasaďte na opačný koniec vyso-

kotlakovej hadice. Vzdialenosť od konca hadice cca 1 m (k vysokotlakovej pištoli).

12. Pripojte prístroj k napájaniu vodou a elektrickým

prúdom a skontrolujte tesnosť prípojky.

13. Natiahnite hadicu a podržte ju natiahnutú. Kým je

hadica napnutá, vytiahnite inbusový kľúč.

14. Odblokujte hadicový bubon potiahnutím vysokotla-

kovej hadice a nechajte, nech sa vysokotlaková ha- dica pomaly navinie. Rýchlosť navíjania kontrolujte pridržaním hadice.

15. Opäť nasaďte kryt.

Výmena vysokotlakovej hadice pri manuálnom hadicovom bubne

2. Uvoľnite upevňovaciu sponu pre vysokotlakovú ha-

dicu a následne vytiahnite hadicu.

3. Hadicovú vsuvku úplne zasuňte do spojovacieho

prvku hadicového bubna a zaistite ju pomocou upevňovacej spony. Pomoc pri poruchách NEBEZPEČENSTVO Neúmyselne spustený prístroj, dotyk s dielmi vedú- cimi prúd Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami na prístroji vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Vykonaním všetkých kontrol a práce na elektrických dieloch poverte odborný personál. Pri poruchách, ktoré nie sú uvedené v tejto kapitole, vy- hľadajte autorizovaný zákaznícky servis. Kontrolka Upozornenie Táto funkcia je k dispozícii iba pri HD 10/25… a HD 13/ 18… Kontrolka signalizuje prevádzkové stavy (zelená) a po- ruchy (červená). Reset kontrolky

1. Spínač prístroja nastavte na “0”.

2. Počkajte niekoľko sekúnd.

3. Spínač prístroja nastavte na „I“.Slovenčina 183

Zobrazenie prevádzkového stavu Zelené trvalé svetlo Prístroj je pripravený na prevádzku. 1x bliká na zeleno Pripravenosť na prevádzku vypršala po 30 minútach tr- valej prevádzky a prístroj sa vypne (bezpečnosť v prípade prasknutej vysokotlakovej hadice). Na reštartovanie doby pripravenosti:

1. Spínač prístroja nastavte na “0”.

2. Počkajte niekoľko sekúnd.

3. Spínač prístroja nastavte na „I“.

Zobrazenie poruchy 1x bliká na červeno Vysokotlaková strana je netesná.

1. Skontrolujte tesnosť vysokotlakovej hadice, hadico-

vých spojení a vysokotlakovej pištole. 2x bliká na červeno Motor je príliš horúci.

1. Spínač prístroja nastavte na “0”.

2. Prístroj nechajte vychladnúť.

3. Spínač prístroja nastavte na „I“.

Upozornenie V prípade opakovaného výskytu tejto poruchy skontro- lujte dýzu, teplotu vody na prívode, teplotu okolia a sieťové napätie. 3x bliká na červeno Vyskytla sa chyba zdroja napätia.

1. Skontrolujte sieťovú prípojku a sieťové poistky.

4x bliká na červeno Spotreba prúdu je príliš vysoká.

1. Obráťte sa na zákaznícky servis.

a Spínač prístroja nastavte na “0”. b Spínač prístroja nastavte na „I“.

2. Nechajte motor vychladnúť:

a Spínač prístroja nastavte na “0”. b Prístroj nechajte vychladnúť. c Spínač prístroja nastavte na „I“.

5. Pri elektrickej poruche vyhľadajte zákaznícky ser-

vis. Prístroj nedosahuje požadovaný tlak

1. Skontrolujte, či má vysokotlaková hubica správnu

veľkosť (pozrite si kapitolu „Technické údaje“).

2. Vyčistite alebo vymeňte dýzu.

3. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka

vody/odvzdušnenie prístroja“).

4. Vyčistite jemný filter a v prípade potreby ho vymeňte

(pozrite si kapitolu „Ošetrovanie a údržba/týžden- ne“).

6. V prípade potreby vyhľadajte zákaznícky servis.

Čerpadlo je netesné. Sú prípustné až 3 kvapky vody za minútu. Pri väčšej netesnosti nechajte prístroj skontrolovať v zákazníckom servise. Čerpadlo klepe

2. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka

vody/odvzdušnenie prístroja“).

3. Vyčistite jemný filter a v prípade potreby ho vymeňte

(pozrite si kapitolu „Ošetrovanie a údržba/týžden- ne“).

4. V prípade potreby vyhľadajte zákaznícky servis.

Prímes čistiaceho prostriedku je príliš malá

stavci s nádobou nie sú zvyšky čistiaceho prostried- ku. Usadeniny odstráňte vlažnou vodou.

5. V prípade potreby vyhľadajte zákaznícky servis.

Tvorba peny je príliš nízka

stavci s nádobou nie sú zvyšky čistiaceho prostried- ku. Usadeniny odstráňte vlažnou vodou.

3. V prípade potreby vyhľadajte zákaznícky servis.

Záruka V každej krajine platia záručné podmienky vydané na- šou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové ale- bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do- kladom o kúpe obráťte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane) Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kär- cher v časti „Na stiahnutie“. EÚ vyhlásenie o zhode Týmto prehlasujeme, že nižšie označený stroj zodpove- dá na základe svojej koncepcie a konštrukčného vyho- tovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zme- ny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.286-xxx.x Príslušné smernice EÚ 2000/14/ES 2006/42/ES (+2009/127/ES) 2011/65/EÚ 2014/30/EÚ 2009/125/ES Aplikované nariadenie(-a) (EÚ) 2019/1781 Aplikované harmonizované normy EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S HD 10/21-4 S EN 61000-3-11: 2020184 Slovenčina HD 13/18-4 S HD 10/25-4 S EN 62233: 2008 Aplikované vnútroštátne normy

Prípojka vody Prívodný tlak (max.) MPa1111111 Teplota vody na prítoku (max.) °C 60 60 60 60 60 60 60 Privádzané množstvo (min.) l/h 1100 1100 1100 1200 1200 1200 1200 Nasávacia výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minimálna dĺžka hadice na prívod vo-

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minimálny priemer hadice na prívod vody in1111111 Objednávacie číslo sacieho filtra 4.730-

Výkonové údaje prístroja Veľkosť štandardnej dýzy 047 047 047 050 050 050 050 Prevádzkový tlak vody so štandard- nou dýzou MPa20202023232321 Prevádzkový pretlak (max.) MPa25252525252525 Prietok, voda l/min 15 15 15 16,7 16,7 16,7 16,67 Sila spätného nárazu vysokotlakovej pištole N 48494956565656Slovenčina 185 Rozmery a hmotnosti Typická prevádzková hmotnosť kg 62,4 67,1 74 63,4 68,1 75 63,4 Dĺžka mm 607 607 607 607 607 607 607 Šírka mm 518 518 518 518 518 518 518 Výška mm 1063 1063 1063 1063 1063 1063 1063 Množstvo oleja l 1,0 1,0 1,0 1,0 1,0 1,0 1 Druh oleja Typ SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 Zistené hodnoty podľa EN 60335-2-79 Hodnota vibrácií ruka-rameno m/s

Prípojka vody Prívodný tlak (max.) MPa1111111 Teplota vody na prítoku (max.) °C 60 60 60 60 60 60 60 Privádzané množstvo (min.) l/h 1200 1200 1200 1200 1200 1500 1500 Nasávacia výška (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minimálna dĺžka hadice na prívod vo-

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minimálny priemer hadice na prívod vody in1111111 Objednávacie číslo sacieho filtra 4.730-
