FRV 30 Me - Vysokotlakový čistič Kärcher - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU FRV 30 Me Kärcher

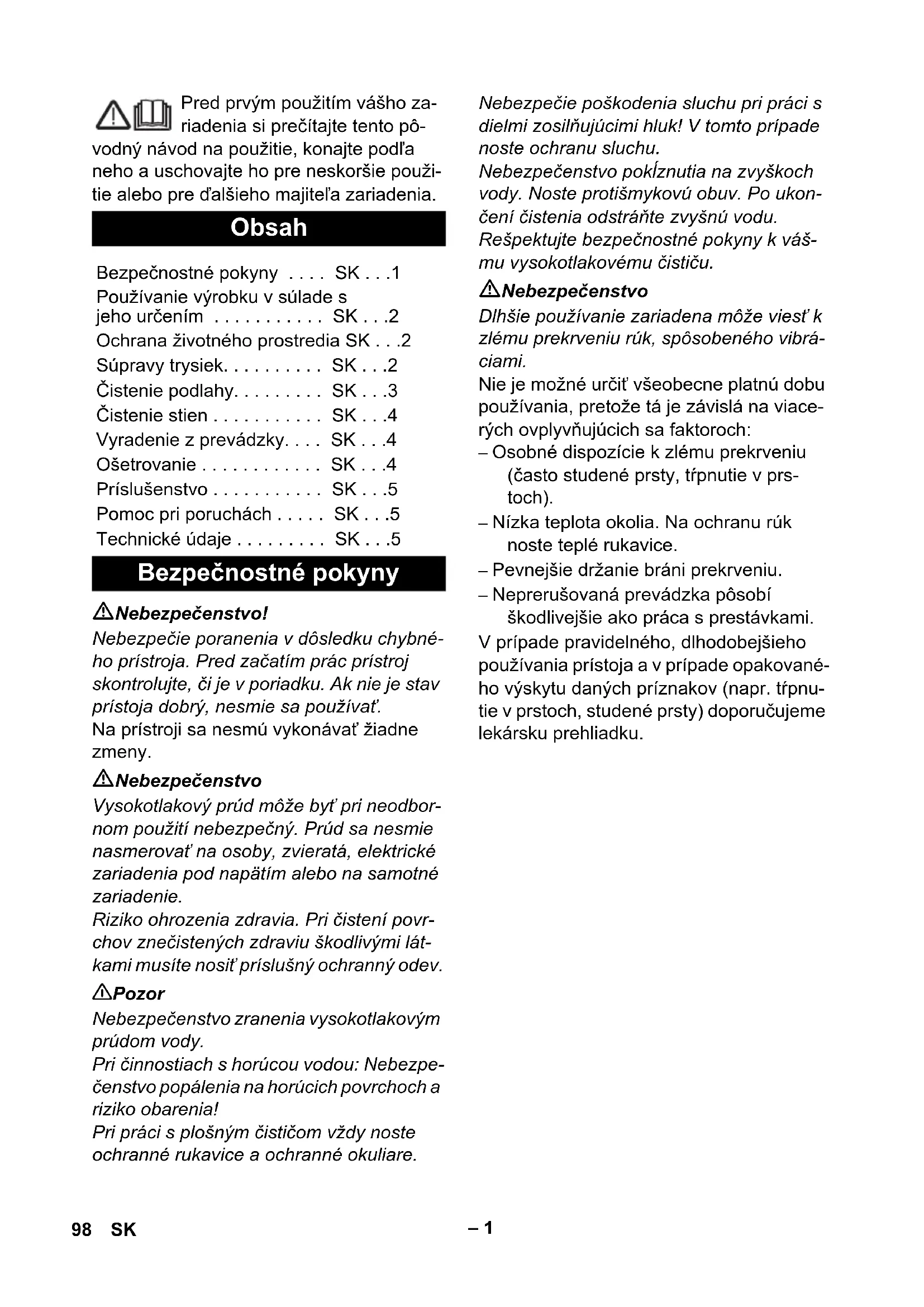

• 0,4 97RO– 1 Pred prvým použitím vášho za- riadenia si prečítajte tento pô- vodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použi- tie alebo pre ďalšieho majiteľa zariadenia. Nebezpečenstvo! Nebezpečie poranenia v dôsledku chybné- ho prístroja. Pred začatím prác prístroj skontrolujte, či je v poriadku. Ak nie je stav prístoja dobrý, nesmie sa používať. Na prístroji sa nesmú vykonávať žiadne zmeny. Nebezpečenstvo Vysokotlakový prúd môže byť pri neodbor- nom použití nebezpečný. Prúd sa nesmie nasmerovať na osoby, zvieratá, elektrické zariadenia pod napätím alebo na samotné zariadenie. Riziko ohrozenia zdravia. Pri čistení povr- chov znečistených zdraviu škodlivými lát- kami musíte nosiť príslušný ochranný odev. 몇 Pozor Nebezpečenstvo zranenia vysokotlakovým prúdom vody. Pri činnostiach s horúcou vodou: Nebezpe- čenstvo popálenia na horúcich povrchoch a riziko obarenia! Pri práci s plošným čističom vždy noste ochranné rukavice a ochranné okuliare. Nebezpečie poškodenia sluchu pri práci s dielmi zosilňujúcimi hluk! V tomto prípade noste ochranu sluchu. Nebezpečenstvo pokĺznutia na zvyškoch vody. Noste protišmykovú obuv. Po ukon- čení čistenia odstráňte zvyšnú vodu. Rešpektujte bezpečnostné pokyny k váš- mu vysokotlakovému čističu. Nebezpečenstvo Dlhšie používanie zariadena môže viesť k zlému prekrveniu rúk, spôsobeného vibrá- ciami. Nie je možné určiť všeobecne platnú dobu používania, pretože tá je závislá na viace- rých ovplyvňujúcich sa faktoroch: – Osobné dispozície k zlému prekrveniu (často studené prsty, tŕpnutie v prs- toch). – Nízka teplota okolia. Na ochranu rúk noste teplé rukavice. – Pevnejšie držanie bráni prekrveniu. – Neprerušovaná prevádzka pôsobí škodlivejšie ako práca s prestávkami. V prípade pravidelného, dlhodobejšieho používania prístoja a v prípade opakované- ho výskytu daných príznakov (napr. tŕpnu- tie v prstoch, studené prsty) doporučujeme lekársku prehliadku. Obsah Bezpečnostné pokyny
• SK Používanie výrobku v súlade s jeho určením p. 1
• SK p. 2
• Ochrana životného prostredia SK Súpravy trysiek p. 2
• SK Čistenie podlahy p. 2
• SK Čistenie stien p. 3
• SK Vyradenie z prevádzky p. 4
• SK Ošetrovanie p. 4
• SK Príslušenstvo p. 4
• SK Pomoc pri poruchách p. 5
• SK Technické údaje p. 5
• SK p. 5
• Bezpečnostné pokyny 98 SK– 2 Čistič plôch je vhodný na čistenie podláh a stien v spojení s vysokotlakovým čističom. Maximálny tlak vody 25 MPa (250 bar). Maximálna teplota vody 85 °C. Znečistená voda sa odvádza cez hadicu. Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyha- dzujte do komunálneho odpadu, ale odo- vzdajte ich do zberne druhotných surovín. Vyradené prístroje obsahujú hodnot- né recyklovateľné látky, ktoré by sa mali opät' zužitkovat'. Staré zariade- nia preto láskavo odovzdajte do vhodnej zberne odpadových surovín. Pokyny k zloženiu (REACH) Aktuálne informácie o zložení nájdete na: www.kaercher.com/REACH Upozornenie Potrebné súpravy trysiek sú nadimenzova- né na príslušný vysokotlakový čistiaci prí- stroj a musia byt' objednané osobitne. 1 O-krúžok 2 Otočné rameno 3 Tryska 4 Nástrčná matica O-krúžok vložte do drážky otočného ra- mena. Nasaďte trysku. Trysku mierne pritiahnite pomocou ná- strčnej matice. Upozornenie Vystrekujúci prúd musí byt' nastavený rov- nobežne k otočnému ramenu. Symboly na prístroji 몇 Pozor Nebezpečenstvo poranenia otočným ramenom. Nikdy ne- siahajte pod vysokotlakový čis- tiaci prístroj, pokiaľ tento beží. Otočné rameno sa po vypnutí vysokotlakového čistiaceho prístroja ešte krátky čas otáča. Pred začatím prác s prístrojom počkajte, kým sa otočné rame- no nezastaví. Pri prevádzke s horúcou vo- dou: 몇 Pozor Nebezpečenstvo popálenia! Nedotýkajte sa horúcich povr- chov! Nespúšťajte plošný čistič do prevádzky bez toho, aby ste si predtým neprečítali návod na používanie. Používanie výrobku v súlade s jeho určením Ochrana životného prostredia Súpravy trysiek Veľkosť dýzy vysokotla- kového čističa: Súprava try- siek 034 p. 35
• 2.642-430.0 036 p. 40
• 2.642-431.0 041 p. 45
• 2.642-432.0 046 p. 50
• 2.642-433.0 051 2.642-982.0 Montáž súpravy trysiek 99SK– 3 Plochu trysky pre kľúč(veľkosť kľúča 10) nastavte rovnobežne s otoč- ným ramenom. Nástrčnú maticu pevne dotiahnite kľú- čom (veľkost' kľúča 22). Zopakujte proces na druhom rotačnom ramene. Upozornenie: Hubice pre plošný čistič sa nemôžu namon- tovať na oceľovú rúrku vysokotlakového čističa. 1 Injekčná dýza 2 nástrčkový kľúč Naskrutkujte injekčnú dýzu pomocou nástrčkového kľúča a ručne ju pritiahni- te (8 Nm). Nástrčkový kľúč je obsahom súpravy s dýzami. Prúdovú rúrku vysokotlakového čistia- ceho prístroja pripevnite na plošný čis- tič a pevne dotiahnite pomocou kľúča (veľkos ť kľúča 24). Pozor Z prípojky hadice vyteká silný prúd znečis- tenej vody. Nepoužívajte plošný čistič bez hadice. Namažte podložku na konci hadice pred montážou priloženým tukom. Nasuňte priloženú hadicu na prípojku hadice plošného čističa a zaistite ju pre- točením. Presuňte druhý koniec hadice k odtoku a zafixujte priloženou lepiacou páskou. Upozornenie: Pokiaľ je to možné, uložte hadicu bez stú- pania. Maximálna výška čerpania odpado- vej vody je 1 m. Pomocou priloženej lepiacej pásky sa dá zafixovať voľný koniec hadice (napríklad na odtokovej mriežke). V prípade potreby použite predlžovaciu ha- dicu (pozri "Príslušenstvo"). Pri práci pridržiavaje ručnú striekaciu pištoľ a oceľovú rúrka obomi rukami. Plošný čistič usmerňujte tak, aby tesne priliehal k čistenej ploche. Čistenie podlahy 100 SK– 4 Odskrutkujte prevlečné matice. Odstráňte kĺb. Nasaďte ručnú striekaciu pištoľ. Utiahnite riadne prevlečnú maticu. Pozor Z prípojky hadice vyteká silný prúd znečis- tenej vody. Nepoužívajte plošný čistič bez hadice. Nasuňte hadicu na prípojku hadice plošného čističa a zaistite ju pretoče- ním. Druhý koniec hadice nasmerujte na od- tok. Prístroj držte pri čistení stien pevne za držiak. Plošný čistič usmerňujte tak, aby tesne priliehal k čistenej ploche. Po prevádzke na horúcu vodu prevádz- kujte plošný čistič na vychladenie 2 mi- núty so studenou vodou. V prípade potreby vypláchnite plošný čistič a odsávaciu hadicu čistou vodou. Prístroj chráňte pred mrazom. Dbajte na to, aby sa štetiny pri sklado- vaní nedeformovali. Upozornenie: Aby ste zabezpečili stály a dobrý výsledok odsávania, neodkladajte plošný čistič FRV 30 po použití na veniec s kefkami. Na ochranu pred poškodením sa môže lišta s kefkami počas uskladnenia prí- stroja FRV 30 tiež odstrániť. Vodiace kladky vypláchnite po použití čistou vodou a natrite po vyschnutí ole- jom. Čistenie stien Vyradenie z prevádzky Ošetrovanie 101SK– 5 Otočné rameno sa neotáča: Skontrolujte znečistenie čistiacich hu- bíc. Vysávací výkon klesá: Opotrebený veniec so štetinami - vy- meňte veniec so štetinami. Vysávací kanál alebo vysávacia hadica upchaté - vyčistite vysávací kanál a vy- sávaciu hadicu Dýza injektora upchatá - vyčistite dýzu injektora. Príslušenstvo Príslušenstvo: Objednávacie číslo Upevnenie hadice (prí- savky na upevnenie na hladké plochy) 2.642-528.0 Zachytávač nečistôt (stierač hrubej nečisto- ty) 2.642-532.0 Držiak na hadicu (upev- nenie na stenu) 2.042-001.0 Veniec s kefkami 6.371-293.0 Predlžovacia hadica 4.441-040.0 Pomoc pri poruchách Technické údaje Zistené hodnoty podľa EN 60355-2-79 Celková hodnota kmitania ramien m/s p. 80

3,6 Nebezpečnosť K m/s
