NÁVOD NA OBSLUHU K 3 Compact Kärcher

• dB(A) 89 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Všeobecné upozornenia p. 87
• Ochrana životného prostredia p. 87
• Používanie v súlade s účelom p. 87
• Príslušenstvo a náhradné diely p. 87
• Rozsah dodávky p. 88
• Popis prístroja p. 88
• Bezpečnostné zariadenia p. 88
• Symboly na prístroji p. 88
• Montáž p. 88
• Uvedenie do prevádzky p. 88
• Prevádzka p. 89
• Preprava p. 89
• Skladovanie p. 89
• Ošetrovanie a údržba p. 90
• Pomoc pri poruchách p. 90
• Technické údaje p. 90

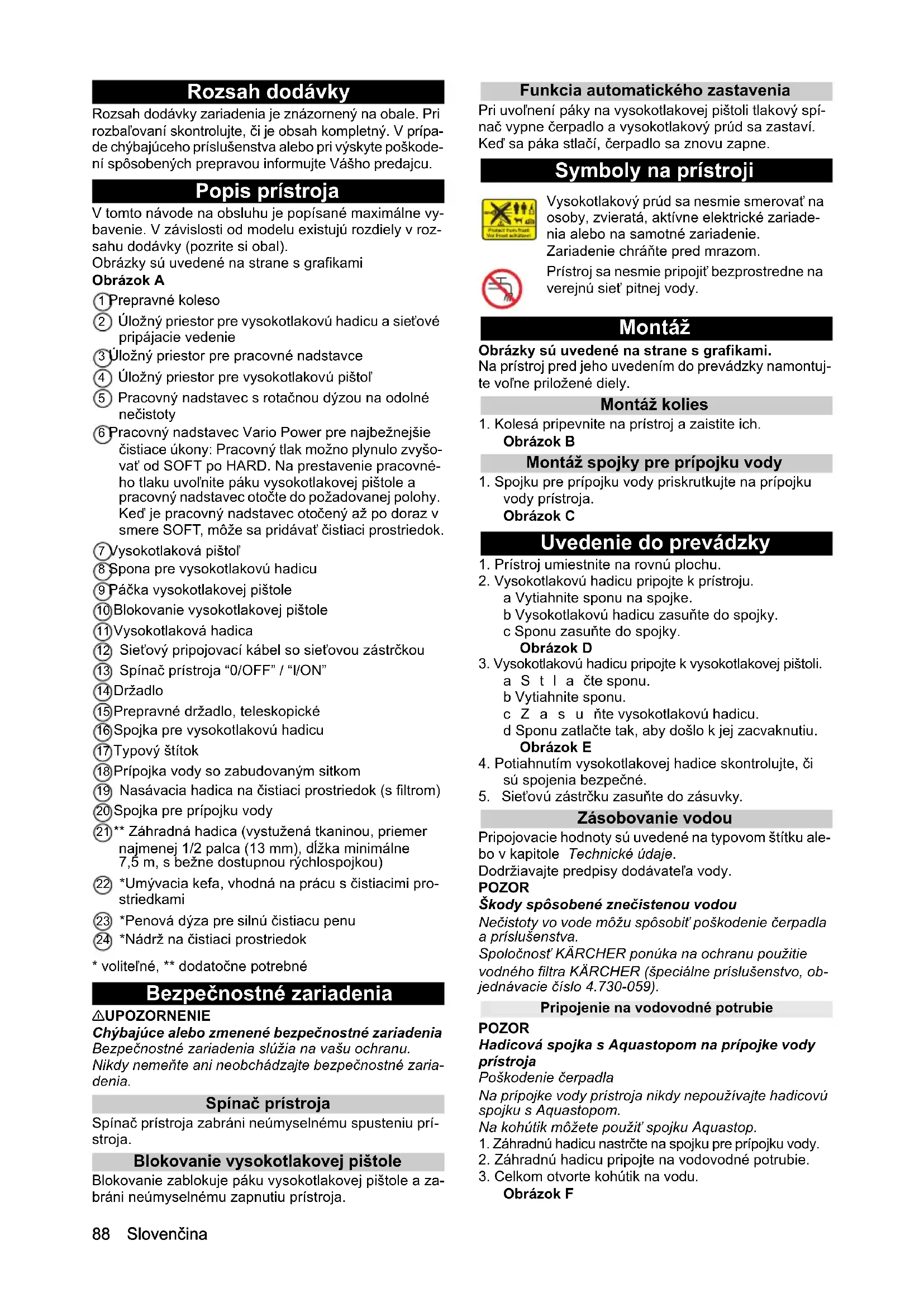

• EÚ vyhlásenie o zhode Slovenčina Rozsah dodávky Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípa- de chýbajúceho príslušenstva alebo pri výskyte poškode- ní spôsobených prepravou informujte Vášho predajcu. Popis prístroja V tomto návode na obsluhu je popísané maximálne vy- bavenie. V závislosti od modelu existujú rozdiely v roz- sahu dodávky (pozrite si obal). Obrázky sú uvedené na strane s grafikami Obrázok A 1 Prepravné koleso 2 Úložný priestor pre vysokotlakovú hadicu a sieťové pripájacie vedenie 3 Úložný priestor pre pracovné nadstavce 4 Úložný priestor pre vysokotlakovú pištoľ 5 Pracovný nadstavec s rotačnou dýzou na odolné nečistoty 6 Pracovný nadstavec Vario Power pre najbežnejšie čistiace úkony: Pracovný tlak možno plynulo zvyšo- vať od SOFT po HARD. Na prestavenie pracovné- ho tlaku uvoľnite páku vysokotlakovej pištole a pracovný nadstavec otočte do požadovanej polohy. Keď je pracovný nadstavec otočený až po doraz v smere SOFT, môže sa pridávať čistiaci prostriedok. 7 Vysokotlaková pištoľ 8 Spona pre vysokotlakovú hadicu 9 Páčka vysokotlakovej pištole 10 Blokovanie vysokotlakovej pištole 11 Vysokotlaková hadica 12 Sieťový pripojovací kábel so sieťovou zástrčkou 13 Spínač prístroja “0/OFF” / “I/ON” 14 Držadlo 15 Prepravné držadlo, teleskopické 16 Spojka pre vysokotlakovú hadicu 17 Typový štítok 18 Prípojka vody so zabudovaným sitkom 19 Nasávacia hadica na čistiaci prostriedok (s filtrom) 20 Spojka pre prípojku vody 21 ** Záhradná hadica (vystužená tkaninou, priemer najmenej 1/2 palca (13 mm), dĺžka minimálne 7,5 m, s bežne dostupnou rýchlospojkou) 22 *Umývacia kefa, vhodná na prácu s čistiacimi pro- striedkami 23 *Penová dýza pre silnú čistiacu penu 24 *Nádrž na čistiaci prostriedok p. 9188

• voliteľné, ** dodatočne potrebné Bezpečnostné zariadenia 몇 UPOZORNENIE Chýbajúce alebo zmenené bezpečnostné zariadenia Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zaria- denia. Spínač prístroja Spínač prístroja zabráni neúmyselnému spusteniu prí- stroja. Blokovanie vysokotlakovej pištole Blokovanie zablokuje páku vysokotlakovej pištole a za- bráni neúmyselnému zapnutiu prístroja. Funkcia automatického zastavenia Pri uvoľnení páky na vysokotlakovej pištoli tlakový spí- nač vypne čerpadlo a vysokotlakový prúd sa zastaví. Keď sa páka stlačí, čerpadlo sa znovu zapne. Symboly na prístroji Montáž Obrázky sú uvedené na strane s grafikami. Na prístroj pred jeho uvedením do prevádzky namontuj- te voľne priložené diely. Montáž kolies

1. Kolesá pripevnite na prístroj a zaistite ich.

Obrázok B Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku

vody prístroja. Obrázok C Uvedenie do prevádzky

1. Prístroj umiestnite na rovnú plochu.

2. Vysokotlakovú hadicu pripojte k prístroju.

sú spojenia bezpečné.

5. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou Pripojovacie hodnoty sú uvedené na typovom štítku ale- bo v kapitole Technické údaje. Dodržiavajte predpisy dodávateľa vody. POZOR Škody spôsobené znečistenou vodou Nečistoty vo vode môžu spôsobiť poškodenie čerpadla a príslušenstva. Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, ob- jednávacie číslo 4.730-059). Pripojenie na vodovodné potrubie POZOR Hadicová spojka s Aquastopom na prípojke vody prístroja Poškodenie čerpadla Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom. Na kohútik môžete použiť spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.

Obrázok F Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariade- nia alebo na samotné zariadenie. Zariadenie chráňte pred mrazom. Prístroj sa nesmie pripojiť bezprostredne na verejnú sieť pitnej vody.Slovenčina 89 Prevádzka POZOR Chod čerpadla nasucho Poškodenie prístroja V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapi- tole Pomoc pri poruchách. Prevádzka s vysokým tlakom POZOR Poškodenie lakovaných alebo citlivých povrchov Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri voľbe nesprávneho pracovného nadstav- ca. Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenosť prúdu vody. Pneumatiky, lak alebo citlivé povrchy ako drevo nečisti- te rotačnou dýzou.

Zariadenie sa zapne. Prevádzka s umývacou kefou POZOR Poškodenie laku Poškodenie povrchov znečistenou umývacou kefou Pred nasadením umývacej kefy sa ubezpečte, že je bez nečistôt alebo iných častíc. Upozornenie Pri použití umývacích kief prístroj pracuje s nízkym tla- kom. Preto je možné primiešať čistiace prostriedky.

1. Umývaciu kefu zasuňte do vysokotlakovej pištole a

zablokujte ju otočením o 90°. Prevádzka s čistiacim prostriedkom NEBEZPEČENSTVO Nerešpektovanie karty bezpečnostných údajov Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku Dbajte na kartu bezpečnostných údajov od výrobcu čis- tiaceho prostriedku, najmä pokyny týkajúce sa osobné- ho ochranného vybavenia. Upozornenie Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradiť alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich pro- striedkoch.

1. Nasávaciu hadicu na čistiaci prostriedok v požado-

vanej dĺžke vytiahnite z krytu. Obrázok H

“SOFT”. Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

5. Voliteľne použite penovú dýzu.

a Penovú dýzu spojte s fľašou na čistiaci prostrie- dok. b Penovú dýzu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°. Obrázok I Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prú-

dom. Po prevádzke s čistiacim prostriedkom

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole.

Po uvoľnení páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

3. Počas pracovných prestávok dlhších ako 5 minút

prístroj vypnite “0/OFF”. Ukončenie prevádzky 몇 UPOZORNENIE Tlak v systéme Zranenie vodou, ktorá nekontrolovane uniká pod vyso- kým tlakom Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvoľnite páčku vysokotlakovej pištole.

Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvoľnite páčku vysokotlakovej pištole.

Preprava 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri preprave dbajte na hmotnosť prístroja. Prenášanie prístroja

1. Vytiahnite prepravný držiak tak, aby počuteľne za-

2. Prístroj ťahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Prístroj zaistite proti skĺznutiu a prevráteniu.

Skladovanie 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja. Uschovanie prístroja

1. Prístroj odložte na rovný podklad.

3. Vysokotlakovú pištoľ oddeľte od vysokotlakovej ha-

4. Vysokotlakovú hadicu odpojte od prístroja.

5. Vysokotlakovú hadicu uložte na prístroji.

6. Uložte sieťový pripojovací kábel a príslušenstvo v

prístroji. Pred dlhším uskladnením dbajte na doplňujúce pokyny, pozrite si kapitolu Ošetrovanie a údržba.90 Slovenčina Ochrana proti mrazu POZOR Ohrozenie prístroja mrazom Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničiť. Prístroj a príslušenstvo celkom vyprázdnite. Prístroj chráňte pred mrazom. Musia byť splnené nasledujúce podmienky: Prístroj je odpojený od zásobovania vodou. Vysokotlaková hadica je odstránená.

1. Zapnite prístroj “I/ON”.

2. Počkajte maximálne 1 minútu, kým už z vysokotla-

kovej prípojky prestane vytekať voda.

3. Vypnite prístroj.

4. Prístroj s kompletným príslušenstvom uskladnite v

mrazuvzdornej miestnosti. Ošetrovanie a údržba NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravi- delné údržbové práce. Čistenie sitka v prípojke vody POZOR Poškodené sito v prípojke vody Poškodenie prístroja znečistenou vodou Sito pred vložením do prípojky vody skontrolujte z hľa- diska poškodenia. V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

2. Sito vytiahnite pomocou plochých klieští.

4. Sitko vložte do prípojky vody.

Obrázok L Pomoc pri poruchách Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prí- pade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obráťte na autorizovaný zákaznícky servis. NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj nebeží

súhlasí s napätím zdroja prúdu.

3. Skontrolujte sieťový pripojovací kábel z hľadiska po-

škodenia. Prístroj nedosahuje požadovaný tlak Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.

2. Prívod vody skontrolujte z hľadiska dostatočného

prietoku. Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojenej vysokotlakovej hadice zapnite na maximálne 2 minúty a počkajte, kým z vysokotlakovej prípojky nebude vytekať voda bez vzduchových bublín. b Vypnite prístroj. c Pripojte vysokotlakovú hadicu. Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

aNečistoty z otvoru dýzy odstráňte ihlou. b Vysokotlakovú hubicu spredu prepláchnite vo- dou.

2. Skontrolujte privádzané množstvo vody.

1. Malá netesnosť prístroja je technicky podmienená.

V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis. Čistiaci prostriedok sa nenasáva
