TS34A - Vonkajší meteorologický senzor HAMA - Bezplatný návod na obsluhu

Typ produktu	Vonkajší meteorologický senzor
Značka	Hama
Model	TS34A
Napájanie	2 batérie AAA (1,5 V)
Rozsah merania teploty	-20°C až +60°C (-4°F až 140°F)
Rozsah merania vlhkosti	20% až 95%
Prírastky merania teploty	0,1°C / 0,2°F
Prírastky merania vlhkosti	1%
Cyklus merania	Približne 57 sekúnd
Rádiová frekvencia	433 MHz
Rádiový výkon	0,13 μW (max 0,015 mW)
Dosah	≤ 30 metrov na voľnom priestranstve
Vysielacie kanály	3 (CH1, CH2, CH3)
Kompatibilita so základňovými stanicami	Modely Hama: 76045, 113964, 123126, 123127, 123128, 123129, 136256, 136257, 136258, 136259, 186306, 186307, 186308, 186353, 186354, 186417, 186418
Inštalácia	Nástenná cez štrbinu alebo na nohe (rovný povrch)
Počet podporovaných senzorov	Až 3 (jeden na kanál)
Hygrometer	Áno
Teplomer	Áno
Barometer	Nie
Fázy mesiaca	Nie
Údržba a čistenie	Mierne vlhká handrička bez vlákien, vyhnite sa agresívnym čistiacim prostriedkom
Bezpečnosť	Neotvárať, neupravovať, dodržiavať polaritu batérií, uchovávať mimo dosahu detí
Obsah balenia	Vonkajší senzor TS34A, návod na použitie

Často kladené otázky - TS34A HAMA

Ako nainštalovať vonkajší senzor Hama TS34A?

Najskôr vložte batérie do meracej stanice, potom do základňovej stanice. Vyberte kanál pomocou prepínača CH. Namontujte senzor vonku pomocou štrbiny alebo nohy, vyhýbajte sa priamemu slnečnému žiareniu a dažďu.

Aký je dosah prenosu?

Dosah je maximálne 30 metrov na voľnom priestranstve. Prekážky ako steny či stromy môžu dosah znížiť.

Aké batérie použiť pre TS34A?

Použite dve batérie AAA (LR03) s napätím 1,5 V. Pri vkladaní dodržujte polaritu (+ a -).

Ako zmeniť vysielací kanál?

Otvorte priestor pre batérie a posuňte prepínač CH (4) doľava alebo doprava, aby ste vybrali medzi CH1, CH2 alebo CH3.

Čo robiť, ak sa stratí spojenie so základňovou stanicou?

Umiestnite obe zariadenia čo najbližšie k sebe. Základňová stanica automaticky vyhľadáva spojenie. Ak sa to nepodarí, vykonajte manuálne vyhľadávanie reštartovaním staníc (vyberte a znova vložte batérie).

Ako synchronizovať senzor so základňovou stanicou?

Po vložení batérií do oboch staníc sa synchronizácia vykoná automaticky približne do 3 minút. Počas tejto doby nestláčajte žiadne tlačidlo. Počas pokusu o pripojenie LED bliká.

Je senzor vodotesný?

Senzor je určený na vonkajšiu inštaláciu, ale musí byť chránený pred priamym slnečným žiarením a dažďom. Nie je úplne vodotesný.

Ako vymeniť batérie?

Otvorte priestor pre batérie na zadnej strane senzora, vyberte použité batérie a vložte dve nové batérie AAA pri dodržaní polarity. Zatvorte veko. Po výmene je potrebná nová synchronizácia.

Čo robiť v prípade poruchy?

Skontrolujte batérie, dosah a prekážky. Ak problém pretrváva, nepokúšajte sa o opravu sami. Kontaktujte kvalifikovaného technika alebo zákaznícky servis Hama.

Kde nájsť vyhlásenie o zhode?

Vyhlásenie o zhode EÚ je k dispozícii na webovej stránke www.hama.com v sekcii Downloads pre modely 00186345 a 00176931.

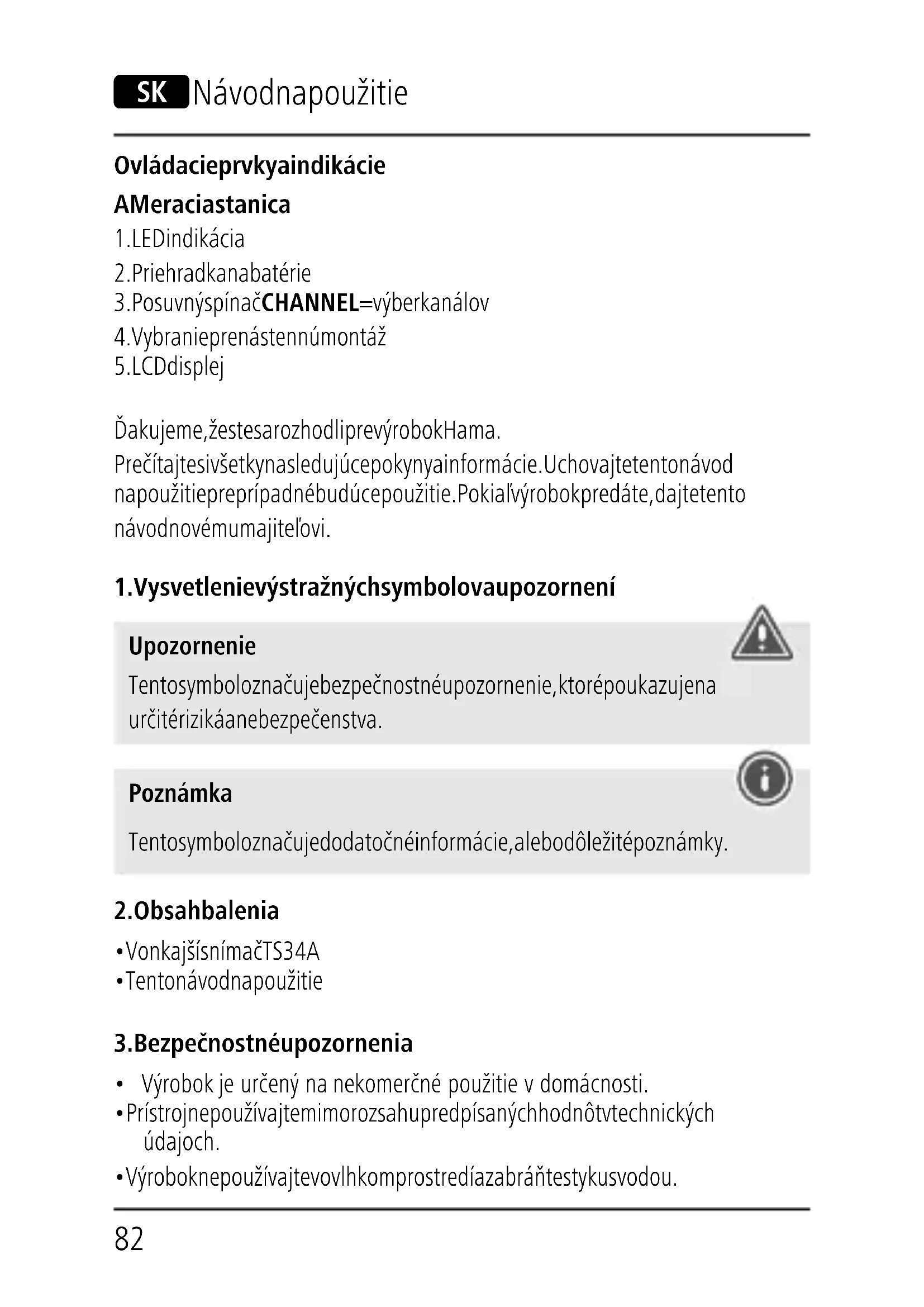

NÁVOD NA OBSLUHU TS34A HAMA

Ovládacieprvkyaindikácie

AMeraciastanica

1.LEDindikácia
2. Priehradkanabatérie
3. Posuvnýspínač CHANNEL = výberkanálov
4.Vybranieprenástennúmontáž
5.LCDdisplej

Prečítajtesivšetkynasledujúcepokynyainformácie. Uchovajtetentonávod napoužitiepreprípadnébudúcepoužitie. Pokialvýrobokpredáte, dajtetento návodnovémumajitel'ovi.

Tentosymboloznačujedodatočnéinformácie, alebodôležitépoznámky.

2.Obsahbalenia

3. Bezpečnostnéupozornenia

• Výrobok je určený na nekomerčné použitie v domácnosti.
• Prístrojnepoužívajtemimorozsahupredpísanýchhodnôtvtechnických údajoch.
  • Výroboknepoužívajtevovlhkomprostredíazabráňtestykusvodou.

• Výroboknepoužívajtevbezprostrednejblízkostizdrojovtepla, ani nevystavujtepôsobeniupriamehoslnečnéhožiarenia.
• Výroboknepoužívajtenamiestach, kdejepoužívanieelektronických zariadenízakázané.
• Výrobokneumiestňujtedoblízkostizdrojovrušenia, kovovýchrámov, počítačov, televízorov atd'. Elektronické zariadenia a kovové rámy okien môžunegatívneovplyvnitfungovanievýrobku.
• Výrobok chráňte pred pádmi a vel'kými otrasmi.
• Výrobokneotvárajteavprípadepoškodeniahod'alejnepoužívajte.
- Dovýrobkunezasahujteaneopravujteho.Akékol'vekúkonyúdržby prenechajtepríslušnémuodbornémupersonálu.
- Obalovýmateriálodložtemimodosahudetí, hrozírizikoudusenia.
- Obalovýmateriálzlikvidujtepodľaplatnýchpredpisovolikvidácii.
• Výrobokžiadnymspôsobomneupravujte, stratítetýmnároknazáruku.
• Výrobokpoužívajtevýhradnenastanovenýúčel.
- Výrobok nepatrí do rúk detom, rovnako ako všetky elektrické prístroje.
• Výrobokpoužívajtelenvmiernychklimatickýchpodmienkach.

Upozornenie-Batérie

• Privkladaníbatériívždydbajtenasprávnupolaritu(+a-).Pri nesprávnejpolaritehrozínebezpečenstvovytečeniabatériíalebo explózie.
• Používajtevýhradneakumulátory(alebobatérie)zodpovedajúce udanémutypu.
• Predvloženímbatériívyčistitevšetkykontakty.
• Deti smú vymieňat batérie iba pod dohladom dospelej osoby.
• Nanapájanietohtovýrobkunekombinujtestaréanovébatérie, ani rôznetypyaznačkybatérií.
• Ak sa výrobok nebude dlhší čas používať, vyberte z neho batérie. (Výnimkousúprístrojeurčenéprenúdzovéprípady).
• Batérieneskratujte.
• Batérienenabíjajte.

Upozornenie-Batérie

• Batérienevhadzujtedoohňa.
  • Batérieuchovávajtemimodosahudetí.
• Batérie nikdy neotvárajte, zabráňte ich poškodeniu, prehltnutiu alebo uniknutiudoživotnéhoprostredia. Môžuobsahovatjedovatétažké kovy, škodlivépreživotnéprostredie.
• Vybité batérie bezodkladne vymeňte a zlikvidujte podľa platných predpisov.
• Vyhýbajtesaskladovaniu, nabíjaniuapoužívaniupriextrémnych teplotáchaextrémnenízkomtlakuvzduchu (akonapr.vovelkých výškach).

4.Uvedeniedoprevádzky

• Uvolnite skrutky priehradky na batérie (2) na zadnej strane rádiolokačnej staniceapriehradkuotvorte.
• Posuňte posuvný spínač CH (4) doľava alebo doprava na zvolenie kanála, naktoromrádiolokačnástanicavysiela.
  • VložtedvebatérietypuAAAsosprávnoupolaritou.
  • Zatvortepotomkrytbatériovejpriehradky.

Výmenabatérií

- Otvorte priečinok na batérie (2), vyberte a zlikvidujte vybité batérie a vložte dve nové batérie typu AAA podľa polarity. Zatvorte priečinok na batérie.

Poznámka

Priuvádzanídoprevádzkydbajtenato,abybolivždyvkladanénajprv batériedovonkajšiehosenzora/snímačaaažpotomdozákladne.

5.Montáž

Poznámka-montáž

• Odporúčame základňu a senzor umiestniť najprv na požadované miestainštaláciebezichmontážeavykonatvšetkynastavenia—podľa postupuopísanéhovčasti6.Prevádzka.
• Stanicenamontujteažposprávnomnastaveníadosiahnutístabilného rádiovéhospojenia.

Upozornenie

• Namontážnaurčenústenusivšpecializovanejpredajniobstarajte špeciálny,resp.vhodnýmontážnymateriál.
  • Zabezpečte, abystepremontážnepoužilichybnéalebopoškodené časti.
• Pri montáži nikdy nepoužívajte násilie alebo veľkú silu. Mohlo by tak dôjstkpoškodeniuvýrobku.
• Pred montážou bezpodmienečne skontrolujte vhodnosť steny pre zaveseniepríslušnejhmotnostiaubezpečtesa,žesavmiestemontáže nenachádzajúvstenežiadnevodovodné,plynové,elektrickéalebo inévedenia.
  • Výroboknikdyneinštalujtenamiestach, podktorýmibysamohli nachádzaťosoby.

• Vonkajšisenzormôžetepomocoustojanapostavitnarovnúplochuv exteriéri.
- Odporúčame senzor namontovať bezpečne a pevne na vonkajšiu stenu.
- Pripevnitehmoždinku, skrutku, klinecatd. dopríslušnejsteny.
• Senzorzavestepomocouotvorunazadnejstrane(4).

6. Prevádzka

6.1.Spojeniesmeracoustanicou

• Aby ste mohli základňovú a rádiolokačnú stanicu vzájomne spojit, umiestniteobidvaprístroječonajbližšieksebe.
• Po vložení batérií vyhl'adáva základňa automaticky spojenie so senzorom a vykonáprvénastavenie.
• Ak sa senzor nepripojí automaticky, musí sa na základni spustit' manuálne vyhl'adávanie.

Upozornenie

• Prvénastavenietrváasi3minúty.
• PočaspokusuospojenieblikásymbolrádiovéhospojeniaaLED indikácia(1)narádiolokačnejstanici.
• Počas tejto doby sa nedotýkajte žiadneho tlačidla! V opačnom prípade bymohlodôjstkchybámanepresnostiamhodnôtaichprenosu.
• Postup je ukončený, ak sa na základňovej stanici zobrazia namerané hodnotypreinteriéraexteriér.
• Základňanameranúhodnotuautomatickyaktualizujepribližnekaždých 57sekúnd.

6.2.Volbakanálu/d'alšiemeraciestanice

Upozornenie

• Dbajte pritom na zhodné nastavenie kanála na základňovej a príslušnej rádiolokačnejstanici.Vhodnézákladňovéstanicenájdetenaadrese www.hama.com
• Vysielací kanál dodanej rádiolokačnej stanice je možné zmenit/nastavit (CH1, CH2, CH3).

Upozornenie

- Rádiolokačná stanica je vhodná pre nasledovné základňové stanice: 76045,113964,123126,123127,123128,123129,136256,136257, 136258,136259,186306,186307,186308;186353,186354, 186417,186418

6.3.Nízkakapacitabatérie

• Uvedomtesi,žesapokaždejvýmenebatériívsenzorealebozákladni musívykonaťnovásynchronizáciazariadení.
• Vybertebatériezdruhéhozariadeniaaopätichvložtealeboich vymeňtetiežpodľapotreby.

• Na čistenie tohto výrobku používajte len navlhčenú utierku, ktorá nepúšťa vláknaanepoužívajtežiadneagresívnečistiaceprostriedky.
  • Dbajtenato, abydovýrobkunevniklavoda.

8.Vylúčeniezáruky

FirmaHamaGmbH&CoKGneručí/nezodpovedázaškodyvyplývajúce zneodbornejinštalácie, montážealeboneodbornéhopoužívaniavýrobku aleboznerešpektovanianávodunapoužívaniea/alebobezpečnostných pokynov.

9.Technickéúdaje

Senzor

Napájanie	1,5V2xAAABatterie
MeracírozsahTeplomerVlhkomerBarometer	-20°C—+60°C/-4°F—140°F20%—95%
RozlíšenieTeplotaVlhkostvzduchu	0,1°C/0,2°F1%
Meracícyklusteplomera/vlhkomeraBarometer	~57s-
VlhkomerÁno
TeplomerÁno
BarometerNie
Fázymesiaca-Frekvencia433MHz
Vysokofrekvenčný0,13μW
Dosah≤30m

10.Vyhlásenieozhode

HamaGmbH&CoKGtýmtovyhlasuje,žerádiovézariadenie typu[00186345,00176931]jevsúladesosmernicou2014/53/EÚ.ÚplnéEÚvyhlásenieozhodejekdispozíciinatejto

internetovejadrese:

Maximálnyvysokofrekvenčný0,015mW
