TS34A - Zewnętrzny czujnik pogodowy HAMA - Bezpłatna instrukcja obsługi

Typ produktu	Zewnętrzny czujnik pogodowy
Marka	Hama
Model	TS34A
Zasilanie	2 baterie AAA (1,5 V)
Zakres pomiaru temperatury	-20°C do +60°C (-4°F do 140°F)
Zakres pomiaru wilgotności	20% do 95%
Przyrosty pomiaru temperatury	0,1°C / 0,2°F
Przyrosty pomiaru wilgotności	1%
Cykl pomiaru	Około 57 sekund
Częstotliwość radiowa	433 MHz
Moc radiowa	0,13 μW (maks. 0,015 mW)
Zasięg	≤ 30 metrów w otwartej przestrzeni
Kanały transmisji	3 (CH1, CH2, CH3)
Zgodność ze stacjami bazowymi	Modele Hama: 76045, 113964, 123126, 123127, 123128, 123129, 136256, 136257, 136258, 136259, 186306, 186307, 186308, 186353, 186354, 186417, 186418
Instalacja	Naścienna przez otwór lub na nóżce (płaska powierzchnia)
Liczba obsługiwanych czujników	Do 3 (jeden na kanał)
Higrometr	Tak
Termometr	Tak
Barometr	Nie
Fazy księżyca	Nie
Konserwacja i czyszczenie	Lekko wilgotna ściereczka bez włókien, unikać agresywnych detergentów
Bezpieczeństwo	Nie otwierać, nie modyfikować, przestrzegać polaryzacji baterii, trzymać poza zasięgiem dzieci
Zawartość opakowania	Czujnik zewnętrzny TS34A, instrukcja obsługi

Często zadawane pytania - TS34A HAMA

Jak zainstalować zewnętrzny czujnik Hama TS34A?

Najpierw włóż baterie do stacji pomiarowej, a następnie do stacji bazowej. Wybierz kanał za pomocą przełącznika CH. Zamontuj czujnik na zewnątrz za pomocą otworu lub nóżki, unikając bezpośredniego nasłonecznienia i deszczu.

Jaki jest zasięg transmisji?

Zasięg wynosi maksymalnie 30 metrów w otwartej przestrzeni. Przeszkody takie jak ściany czy drzewa mogą go zmniejszyć.

Jakich baterii używać do TS34A?

Użyj dwóch baterii AAA (LR03) 1,5 V. Podczas wkładania przestrzegaj polaryzacji (+ i -).

Jak zmienić kanał transmisji?

Otwórz komorę baterii i przesuń przełącznik CH (4) w lewo lub w prawo, aby wybrać między CH1, CH2 lub CH3.

Co zrobić, jeśli połączenie ze stacją bazową zostanie utracone?

Umieść oba urządzenia jak najbliżej siebie. Stacja bazowa automatycznie wyszukuje połączenie. Jeśli to nie zadziała, wykonaj ręczne wyszukiwanie, restartując stacje (wyjmij i włóż ponownie baterie).

Jak zsynchronizować czujnik ze stacją bazową?

Po włożeniu baterii do obu stacji synchronizacja następuje automatycznie w ciągu około 3 minut. Nie naciskaj żadnych przycisków w tym czasie. Lampka LED miga podczas próby połączenia.

Czy czujnik jest wodoodporny?

Czujnik jest przeznaczony do instalacji na zewnątrz, ale należy go chronić przed bezpośrednim nasłonecznieniem i deszczem. Nie jest całkowicie wodoodporny.

Jak wymienić baterie?

Otwórz komorę baterii z tyłu czujnika, wyjmij zużyte baterie i włóż dwie nowe baterie AAA, przestrzegając polaryzacji. Zamknij pokrywę. Po wymianie konieczna jest ponowna synchronizacja.

Co zrobić w przypadku awarii?

Sprawdź baterie, zasięg i przeszkody. Jeśli problem nie ustąpi, nie próbuj samodzielnie naprawiać. Skontaktuj się z wykwalifikowanym technikiem lub serwisem Hama.

Gdzie znaleźć deklarację zgodności?

Deklaracja zgodności UE jest dostępna na stronie www.hama.com w sekcji Downloads dla numerów modeli 00186345 i 00176931.

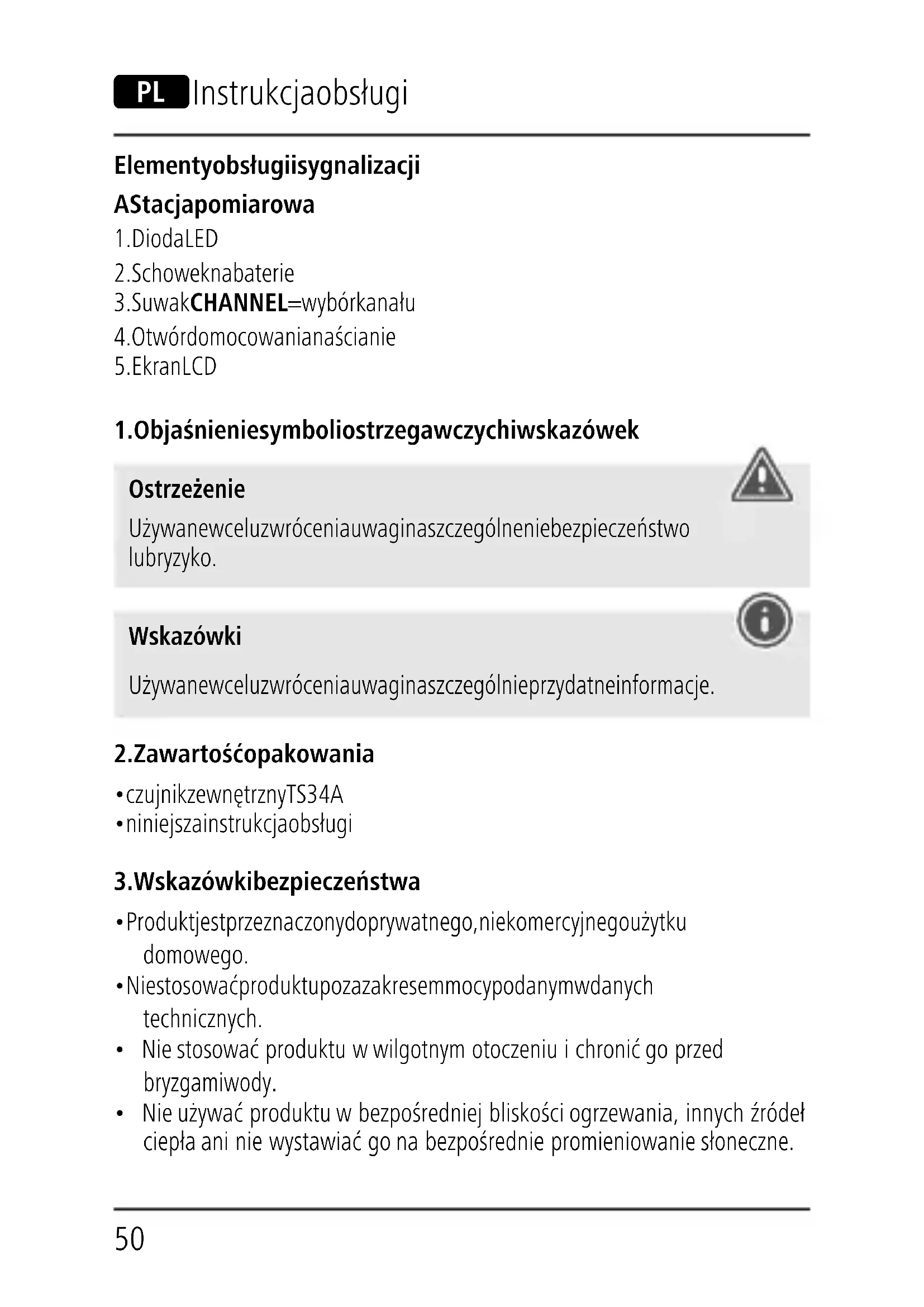

INSTRUKCJA OBSŁUGI TS34A HAMA

Elementyobstugiisygnalizacji

AStacjapomiarowa

1. DiodaLED
   2.Schoweknabaterie
   3.SuwakCHANNEL=wybórkanału
2. Otwórdomocowanianaścianie
   5.EkranLCD

1. Objaśnieniesymboliostrzegawczychiwskazówek

Ostrzeżenie

Używanewceluzwróceniauwaginaszczególnieniebezpieczeństwo lubryzyko.

Wskazówki

Używanewceluzwróceniauwaginaszczególnieprzydatneinformacje.

2.Zawartoścopakowania

• czujnikzewnętrznyTS34A
• niniejszainstrukcjaobsługi

3. Wskazówkibezpieczeństwa

- Produktjestprzeznaczonydoprywatnego, niekomercyjnegoużytku domowego.

- Niestosować produktupozazakresemmocypodanymwdanych technicznych.

- Nie stosować produktu w wilgotnym otoczeniu i chronić go przed bryzgamiwody.

- Nie używać produktu w bezpośredniej bliskości ogrzewania, innych źródeł ciepła ani nie wystawiać go na bezpośrednie promieniowanie słoneczne.

• Nie używać produktu w miejscach, gdzie nie jest dozwolone stosowanie urządzeń elektronicznych.
• Nie ustawiać produktu w pobliżu miejsc wywołujących zakłócenia, metalowychram, komputerów, telewizorówitp. Urządzenia elektronicznei futryny okienne wpływają negatywnie na działanie produktu.
• Chronić produkt przed upadkiem i silnymi wstrząsami.
• Nie otwierać produktu i nie używać go, gdy jest uszkodzony.
• Nie próbować naprawiać samodzielnie urządzenia. Prace serwisowe zlecać wykwalifikowanemupersonelowifachowemu.
• Materiały opakowaniowe trzymać koniecznie z dala od dzieci, istnieje niebezpieczeństwouduszenia.
• Materiały opakowaniowe należy natychmiast poddać utylizacji zgodnie z obowiązującymiprzepisamimiejscowymi.
• Nie modyfikować urządzenia. Prowadzi to do utraty wszelkich roszczeń z tytuługwarancji.
• Stosować produkt wyłącznie zgodnie z przewidzianym przeznaczeniem.
• Trzymać urządzenie, jak wszystkie urządzenia elektryczne, z dala od dzieci!
• Używać produktu wyłącznie w umiarkowanych warunkach klimatycznych.

Ostrzeżenie-Baterii

• Wkładając baterie, zwrócić koniecznie uwagę na właściwe podłączenie biegunów(znak+i-).Nieprzestrzeganiegroziwyciekiemlub wybuchembaterii.
• Używać wyłącznie akumulatorów (lub baterii) odpowiadających podanemutypowi.
• Przed włożeniem baterii wyczyścić styki baterii i przeciwległe styki.
• Nie pozwalać dzieciom na wymianę baterii bez nadzoru.
• Nie mieszać starych i nowych baterii ani baterii różnych typów lub producentów.
• Jeżeli produkt nie jest używany przez dłuższy czas, należy wyjąć z niego baterie. (chyba że służą one do zasilania awaryjnego)
• Niezwieraćbaterii.

Ostrzeżenie-Baterii

•
- Nieładowaćbaterii.
• Niewrzucaćbateriidoognia.
- Przechowywaćbateriepozazasięgiemdzieci.
- Nie otwierać, nie uszkadzać ani nie połykać baterii, a także chronić je przed kontaktem ze środowiskiem. Mogą one zawierać toksyczne i szkodliwedlaśrodowiskametaleciężkie.
- Natychmiast usunąć z produktu zużyte baterie i poddać je utylizacji.
- Unikać przechowywania, ładowania i stosowania w ekstremalnych temperaturachiprzybardzoniskimciśnieniupowietrza(np.nadużych wysokościach).

4.Uruchamianie

• Odkręcić śruby schowka na baterie (2) z tyłu stacji pomiarowej i otworzyć schowek.
• Przesunąć przełącznik suwakowy CH (4) w lewo lub w prawo, aby wybrać kanał, naktórymnadajesygnałystacjapomiarowa.
• Włożyć dwie nowe baterie AAA zgodnie z oznaczeniem biegunów.
• Następnie zamknąć pokrywę schowka na baterie.

Wymianabaterii

- Otworzyć schowek na baterie (2), wyjąć i zutylizować zużyte baterie i włożyć dwie nowe baterie typu AA zgodnie z oznaczeniem biegunów. Następniezamknąćpokrywęschowkanabaterie.

Wskazówki

Przed uruchomieniem należy pamiętać, aby zawsze włożyć najpierw bateriedostacjipomiarowej, anastępniedostacjibazowej.

5.Montaż

Wskazówka-montaż

• Zaleca się ustawić najpierw w wybranym miejscu stację bazową i stację pomiarową bez montażu i skonfigurować wszystkie ustawienia – jak opisanowpunkcie6.Praca.
• Zamontować stacje dopiero po prawidłowej konfiguracji ustawień i znalezieniustabilnejłącznościradiowej.

Wskazówka

• Zasięg transmisji radiowej między stacją pomiarową i stacją bazową wynosinaotwartymtereniemaks.30m.
• Przed montażem zwrócić uwagę, aby żadne sygnały zakłócające lubprzeszkody, takiejakbudynki, drzewa, pojazdy, liniewysokiego napięcia itp., nie wpływały na transmisję radiową.
• Przed ostatecznym montażem upewnić się, czy między wybranymi miejscamiustawieniawystępujedostatecznyodbiórradiowy.
• Podczas montażu stacji pomiarowej należy pamiętać, aby zamontować jąwmiejscuzabezpieczonymprzedbezpośrednimpromieniowaniem słonecznymideszczem.
• Międzynarodowa standardowa wysokość dla pomiaru temperatury powietrzawynosi1,25m(4stopy)nadziemia.

Ostrzeżenie

• Nabyć w specjalistycznym sklepie odpowiednie materiały montażowe domontażunaprzewidzianejścianie.
• Sprawdzić, czy nie są montowane wadliwe bądź uszkodzone części.
• Podczas montażu nigdy nie wywierać nadmiernej siły. Może to spowodowaćuszkodzenieproduktu.

Ostrzeżenie

• Przed montażem sprawdzić, czy przewidziana ściana jest odporna na przyjęcie ciężaru mocowanego produktu, i upewnić się, że w miejscu montażu na ścianie nie są zainstalowane przewody elektryczne, wodne, gazowebądźinneprzewody.

• Nigdy nie montować produktu w miejscach, pod którymi mogą przebywać ludzie.

• Stację pomiarową można ustawić za pomocą podpórki na równym podłożunazewnątrz.

• Zaleca się bezpieczne i trwałe zamontowanie stacji pomiarowej na ścianie zewnętrznej.
• Zamocować kołki rozporowe, śruby, gwoździe itp. na wybranej ścianie.
• Na przeznaczonym do tego otworze zawiesić stację pomiarową (4).

6.Praca

6.1. Połączeniezestacją pomiarową

• Aby połączyć stację bazową ze stacją pomiarową, ustawić oba urządzenia jaknajbliżejsiebie.
• Po włożeniu baterii stacja bazowa automatycznie wyszukuje połączenie ze stacją pomiarową i przeprowadza pierwszą konfigurację.
• Jeżeli nie nastąpi automatyczne połączenie, na stacji bazowej należy uruchomićręcznewyszukiwanie.

Wskazówka

• Pierwszakonfiguracjatrwaok.3minuty.
• Podczas próby nawiązania połączenia miga symbol sygnału radiowego idiodaLED(1)stacjipomiarowej.
• Nie naciskać w tym czasie żadnych przycisków! W przeciwnym razie mogą wystąpić niedokładności i błędy w wartościach i ich transmisji.
• Proces jest zakończony, gdy na stacji bazowej wyświetlane są zmierzonewartościwewnątrzinazewnątrz.
• Zmierzone wartości są automatycznie aktualizowane przez stację bazowącook.57sekund.

6.2.Wybórkanału/dodatkowestacjepomiarowe

Wskazówka

• Należy przy tym zwrócić uwagę na identyczne ustawienie kanałów stacji bazowej i odpowiedniej stacjipomiarowej. Pasującestacjepomiarowe można znaleźć na stronie internetowej www.hama.com
• Kanał nadawczy dostarzonej stacji pomiarowej można zmienić/ustawić (CH1, CH2, CH3).
• Stacja pomiarowa nadaje się do następujących stacji bazowych: 76045,113964,123126,123127,123128,123129,136256, 136257,136258,136259,186306,186307,186308;186353, 186354,186417,186418

6.3.Niskipoziomnaładowaniabaterii

Wskazówka-wymianabaterii

• Należy pamiętać, że po każdej wymianie baterii w stacji pomiarowej lub bazowej koniecznajestponownasynchronizacjaobustacji.
• W tym celu wyjąć baterie z drugiej stacji i ponownie je włożyć lub w raziepotrzebytakżewymienić.

7.Czyszczenie

• Czyścić produkt tylko przy użyciu niestrzępiącej się, lekko zwilżonej szmatki iniestosowaćagresywnychdetergentów.
• Uważać, aby do wnętrza produktu nie wniknęła woda.

8. Wyłączenieodpowiedzialności

HamaGmbH&CoKGnieudzielagwarancjianinieodpowiadazaszkody wskutek niewłaściwej instalacji, montażu oraz nieprawidłowego stosowania produktulubnieprzestrzeganiainstrukcjiobsługii/lubwskazówek bezpieczeństwa.

9.Danetechniczne

Stacjapomiarowa

Zasilanieelektryczne	1,5V2xAAABatterie
ZakrespomiarowyTermometrHigrometrBarometr	-20°C—+60°C/-4°F—140°F20%—95%
RozdzielczośćpomiaruTemperaturaWilgotnośćpowietrza	0,1°C/0,2°F1%
Cyklpomiarowytermometru/higrometruBarometr	~57s-
HigrometrTak
TermometrTak
BarometrNie
Fazyksiężyca-
Częstotliwość433MHz
Transmisji0,13μW
Zasięg≤30m

10. Deklaracjazgodności

Hama GmbH & Co KG niniejszym oświadcza, że typ urządzenia radiowego[ 00186345,00176931 ]jestzgodnyzdyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny

podnastępującymadreseminternetowym:

www.hama.com->00186345,00176931->Downloads.

Maksymalnamoctransmisji0,015mW
