NÁVOD NA OBSLUHU KN 180 Güde

Preklad originálneho návodu na prevádzku Akumulátorová sponkovačka a klincovačka

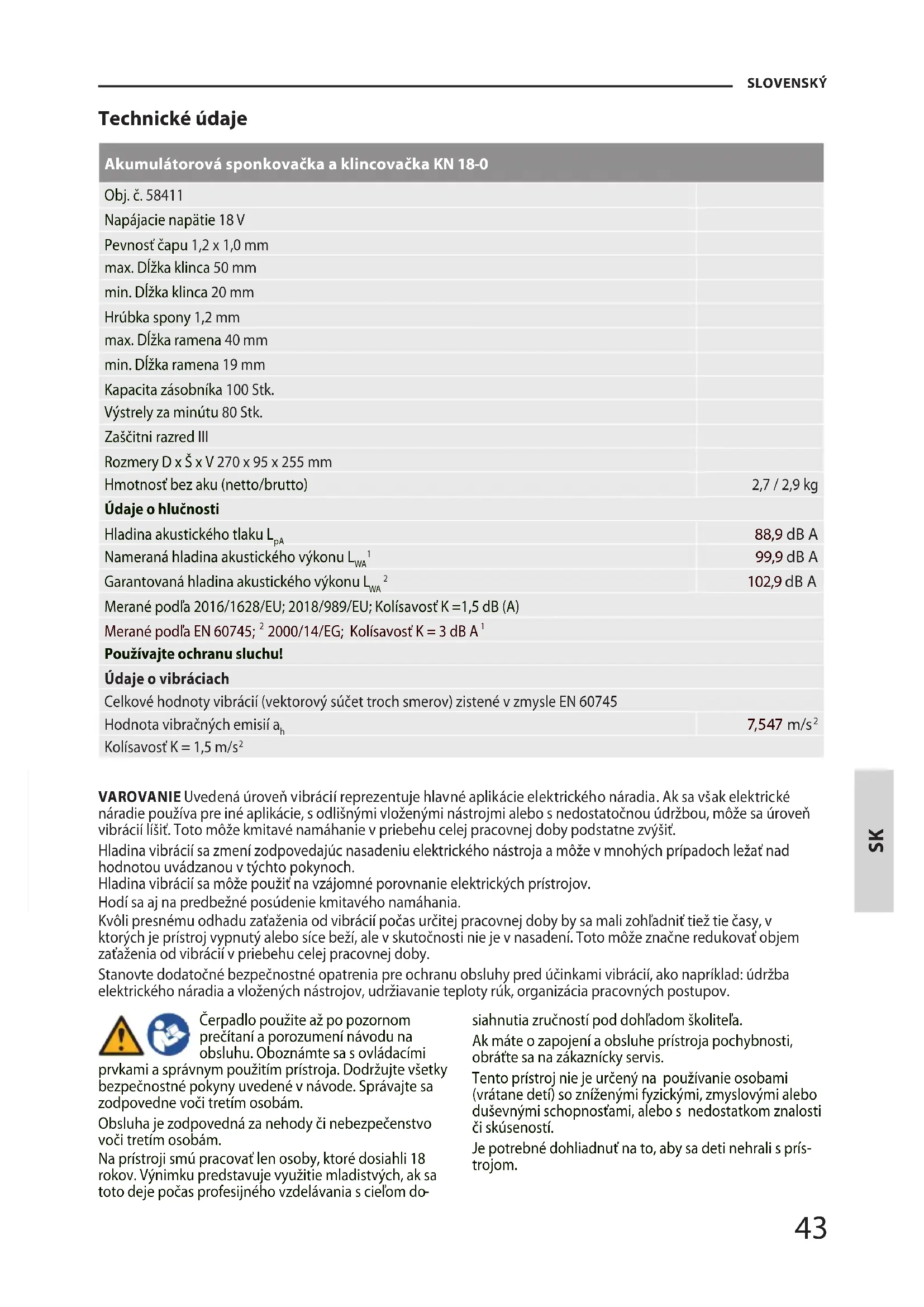

Technické údaje Akumulátorová sponkovačka a klincovačka KN 18-0 Obj. č. 58411 Napájacie napätie 18 V Pevnosť čapu 1,2 x 1,0 mm max. Dĺžka klinca 50 mm min. Dĺžka klinca 20 mm Hrúbka spony 1,2 mm max. Dĺžka ramena 40 mm min. Dĺžka ramena 19 mm Kapacita zásobníka 100 Stk. Výstrely za minútu 80 Stk. Zaščitni razred III Rozmery D x Š x V 270 x 95 x 255 mm Hmotnosť bez aku (netto/brutto) 2,7 / 2,9 kg Údaje o hlučnosti Hladina akustického tlaku L

102,9 dB A Merané podľa 2016/1628/EU; 2018/989/EU; Kolísavosť K =1,5 dB (A) Merané podľa EN 60745;

2000/14/EG; Kolísavosť K = 3 dB A

Používajte ochranu sluchu! Údaje o vibráciach Celkové hodnoty vibrácií (vektorový súčet troch smerov) zistené v zmysle EN 60745 Hodnota vibračných emisií a

Kolísavosť K = 1,5 m/s

VAROVANIE Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšiť. Hladina vibrácií sa zmení zodpovedajúc nasadeniu elektrického nástroja a môže v mnohých prípadoch ležať nad hodnotou uvádzanou v týchto pokynoch. Hladina vibrácií sa môže použiť na vzájomné porovnanie elektrických prístrojov. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Kvôli presnému odhadu zaťaženia od vibrácií počas určitej pracovnej doby by sa mali zohľadniť tiež tie časy, v ktorých je prístroj vypnutý alebo síce beží, ale v skutočnosti nie je v nasadení. Toto môže značne redukovať objem zaťaženia od vibrácií v priebehu celej pracovnej doby. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov. Čerpadlo použite až po pozornom prečítaní a porozumení návodu na obsluhu. Oboznámte sa s ovládacími prvkami a správnym použitím prístroja. Dodržujte všetky bezpečnostné pokyny uvedené v návode. Správajte sa zodpovedne voči tretím osobám. Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám. Na prístroji smú pracovať len osoby, ktorédosiahli 18 rokov. Výnimku predstavuje využitie mladistvých,ak sa toto deje počas profesijného vzdelávania s cieľomdo

siahnutia zručností pod dohľadom školiteľa. Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis. Tento prístroj nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom znalosti či skúseností. Je potrebné dohliadnuť na to, aby sa deti nehrali sprís

Použitie podľa predpisov Akumulátorová sponkovačka a klincovačka je určená výlučne na používanie domácimi majstrami. Je vhodná na upevnenie dosiek s drážkou a perom, ozdobných líšt, soklových líšt, obkladov alebo podobných materiálov. Akékoľvek iné použitie je nevhodné. Pri nedodržaní ustanovení všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať za zodpovedného za škody. Upozorňujeme, že naše zariadenia neboli svojím určením konštruované na živnostenské, remeselné alebo priemyselné použitie. Ak sa zariadenie použije v živnostenských, remeselných alebo priemyselných prevádzkach alebo pri obdobných činnostiach, nemôžeme prevziať žiadnu záruku. Stroj sa smie používať iba v bezchybnom technickom stave a za zohľadnenia všetkých bezpečnostných upozornení. Zvyškové riziká Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká. Správanie v prípade núdze Poskytnite úrazu zodpovedajúcu potrebnú prvú pomoc a privolajtečo možno najrýchlejšie kvalikovanú lekárs- ku pomoc.Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Ak požadujete pomoc,uveďte tieto údaje

Všeobecné bezpečnostné upozornenia pre elektrické náradie VAROVANIE Prečítajte si všetky bezpečnostné upozornenia, pokyny, znázornenia a špecikácie pre toto elektrické náradie. Zanedbanie pri dodržiavaní výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje ne ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) Bezpečnosť na pracovisku

a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. b) Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť. c) Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. V prípade nepozornosti môžete stratiť kontrolu nad náradím.

1) Elektrická bezpečnosť

a) Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.. c) Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte prívodný kábel mimo určený účel. Nikdy ho nepoužívajte na nosenie, ťahanie ani na vyberanie elektrického náradia zo zásuvky. Zabezpečte, aby sa prívodný kábel nedostal do blízkosti horúceho telesa, oleja, ostrých hrán ani do blízkosti pohybujúcich sa častí. Poškodené alebo zauzlené prívodné káble zvyšujú riziko zásahu elektrickým prúdom. e) Keď pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú vhodné na používanie vo vonkajšom prostredí. Použitie kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

a) Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako sú respirátor, protišmyková bezpečnostná obuv, ochranná helma alebo chrániče uší, vzávislosti od typu a použitia elektrického prístroja, znižuje riziko úrazov. SLOVENSKÝ45

c) Zabráňte náhodnému uvedeniu do prevádzky. Uistite sa, že je elektrický prístroj vypnutý, skôr ako ho pripojíte k zdroju napájania a/alebo batérii, zdvihnete alebo ponesiete. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. d) Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Maticový kľúč alebo kľúč pripojený k rotujúcej časti elektrického náradia môže spôsobiť poranenia osôb. e) Vyhýbajte sa abnormálnym polohám tela. Zapezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. f) Noste vhodný odev. Nenoste široký odev a šperky. Vlasy, odev a rukavice držte vbezpečnej vzdialenosti od pohyblivých častí. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi dielmi. g) Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom. h) Nevytvárajte si falošný pocit bezpečia a neporušujte bezpečnostné predpisy týkajúce sa elektrického náradia, aj keď ste po mnohonásobnom používaní s elektrickým náradím už dobre oboznámení. Neopatrné konanie môže už v priebehu niekoľkých sekúnd viesť k vážnym zraneniam.

3) Starostlivé používanie ručného elektrického

náradia a manipulácia s ním a) Elektrické náradie nepreťažujte. Používajte správne elektrické náradie pre Váš druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi. c) Zástrčku vytiahnite zo zásuvky a/alebo batériu vyberte pred nastavovaním prístroja, výmenou príslušenstva alebo odložením prístroja. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia. d) Nepoužívané elektrické náradie uschovávajte mimo dosahu detí. Nedovoľte osobám, ktoré nie sú oboznámené s náradím alebo s týmito pokynmi, aby pracovali s elektrickým náradím. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. e) Starajte sa o elektrické prístroje. Kontrolujte, či pohyblivé časti prístroja bezchybne fungujú a neviaznu, či nie sú prasknuté alebo poškodené tak, že je negatívne ovplyvnená funkcia elektrického prístroja. Poškodené časti nechajte pred použitím prístroja opraviť. Veľa úrazov bolo spôsobených nedostatočnou údržbou elektrického náradia. f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. g) Používajte elektrické náradie, príslušenstvo, nasadzovacie nástroje a pod. v súlade s týmito pokynmi. Zohľadnite pritom pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. h) Rukoväte a úchopné plochy udržiavajte suché, čisté, ako aj bez oleja a mastnoty. Klzké rukoväte a úchopné plochy zabraňujú bezpečnej manipulácii a kontrole náradia pri výskyte neočakávaných situácií.

4) Starostlivé používanie akumulátorového

ručného elektrického náradia a manipulácia s ním a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Pri nabíjačke, ktorá je vhodná pre určitý typ akumulátora, hrozí nebezpečenstvo požiaru, keď sa používa s inými aku- mulátormi. b) Používajte v tomto elektrickom náradí len aku

mulátory, ktoré sú preň určené. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. c) Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponka

mi, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. d) Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára.Unikajúca kvapalina z akumulá

tora môže mať za následok podráždenie pokožky alebo popáleniny.

Ručné elektrické náradie dávajte opravovať len kvalikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné upozornenia pre sponkovačku Majte vždy na pamäti, že sponkovačka obsahuje upevňovacie prvky. Nepozorné zaobchádzanie so sponkovačkou môže viesť k neočakávanému vystreleniu SLOVENSKÝ46

spôn a tým k zraneniu osôb. Zariadením nemierte na seba ani na iné osoby vo vašej blízkosti. Neočakávaným spustením sa spony uvoľnia a môžu spôsobiť zranenia. Neuvádzajte sponkovačku do chodu, ak pevne neprilieha na obrobku. Ak zariadenie nie je v kontakte s obrobkom, môžu sa spony vychýliť od miesta, na ktoré mierite. Keď sa spona v náradí zasekne, odpojte náradie od zdroja napájania. Pri odstraňovaní zaseknutého klinca alebo spony sa môže sponkovačka nedopatrením aktivovať v prípade, že je zapojená. Pri odstraňovaní zaseknutého upevňovacieho prvku buďte opatrný. Pri pokuse o uvoľnenie zaseknutého prvku môže byť mechanizmus pod tlakom a môže dôjsť k prudkému vystreleniu upevňovacieho prvku. Pred použitím sa uistite, že všetky bezpečnostné systémy fungujú správne. Zariadenie sa nesmie spúšťať, ak je zatiahnutý iba spínač spúšte alebo je k drevu pritlačená iba bezpečnostná páka. Zariadenie sa smie spustiť, iba ak sa vykonajú obidve akcie. Keď je zásobník náradia prázdny, skontrolujte možnú chybnú prevádzku tak, aby ste ním nemierili na seba ani na okolostojace osoby. Poznámka: Je možné, že zariadenie dlhšiu dobu nebude reagovať, ak je zatlačený iba spínač spúšte. Nie je to náznak chybnej funkčnosti. V takomto prípade nemierte náradím na seba ani na iné osoby vo vašom okolí. Ešte raz uvoľnite a znova stlačte spúšť, aby ste sa uistili, že sú bezpečnostné systémy v dobrom prevádzkovom stave. Nepoužívajte sponkovačku na pripevňovanie elektrických káblov. Nie je určená na inštaláciu elektrických káblov a môže poškodiť izoláciu elektrických káblov a viesť tak k zásahom elektrickým prúdom alebo nebezpečenstvu požiaru. Preprava a skladovanie Pri preprave stroja používajte len prepravné zariadenie. Prístroj skladujte na suchom mieste. Symboly Varovanie/Pozor! Na zníženie rizika zranenia si prečítajte prevádzkový návod. Používajte ochranu sluchu! Noste ochranné okuliare. Používajte ochranné rukavice! Pred všetkými nastavovacími, čistiacimi a údržbárskymi prácami vyberte zo stroja vymeniteľnú batériu. Osoby stojace v blízkosti udržujte v bezpečnostnej vzdialenosti od stroja (naj- menej 5 m) Výstraha pred odmrštenými predmetmi Chrániť pred vlhkosťou. Nevystavujte stroj dažďu. Stroj držte mimo dosahu detí. Chráňte pred chladom CE symbol Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzdané do príslušných zberní. Údrzba Pred všetkými nastavovacími, čistiacimi a údržbárskymi prácami vyberte zo stroja vymeniteľnú batériu. Opravy a práce, ktoré nie sú opísané v tomto návode, smie vykonávať len kvalikovaný odborný personál. Používať len originálne príslušenstvo a originálne náhradné diely. Stroj, najmä vetracie otvory, vždy udržiavajte v čistom stave. Nikdy nestriekajte na teleso zariadenia vodu! Stroj a jeho súčasti nečistite rozpúšťadlami, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkúhandričku. Len pravidelne udržiavaný a ošetrovaný prístroj môže byť spoľahlivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom. V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com. Likvidácia Chybné alebo likvidované prístroje musia byť odovzdané do príslušných zberní. Likvidácia prepravného obalu Obal chráni prístroj pred poškodením pri doprave. Obalové materiály sú spravidla volené podľa ekologicky prijateľných hľadísk a hľadísk nakladania s odpadmi a preto sú recyklovateľné. Vrátenie obalu do materiálového obehu šetrí suroviny a znižuje výskyt odpadov. Časti obalov (napr. fólia, styropor®) môžu byť nebezpečné pre deti. Nebezpečenstvo udusenia! SLOVENSKÝ47 SLOVENSKÝ

Ukladajte časti obalov mimo dosahu detí a čo najrýchlejšie ich zlikvidujte. Záruka Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja. Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja. Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky. Dôležité informácie pre zákazníka Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie. Servisné práce Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail :support@ts.guede.com48
