NÁVOD NA OBSLUHU RCS1835B RYOBI

■ Zaštita za vid i lice

-treba imati oznaku CE i biti u skladu s EN 166 (za sigurnosno staklo) ili EN 1731 (za mrežne vizire)

■ Rukavice

– treba biti u skladu s EN381-7 i označena CE

■ Zaštita nogu (navlake preko hlača)

– treba biti u skladu s EN381-5, označena CE i pružati potpunu zaštitu.

■ Zaštitna obuća za rad s pilom

-treba biti u skladu s EN ISO 20345:2004 i treba biti označena sa prikazom štitnika za pilu kako bi prikazala da je u skladu s EN 381-3. (Povremeni korisnici mogu koristiti čelične zaštitne čizme sa zaštitnim potkoljenicama koje udovoljavaju normi EN 381-9, ako je tlo ravno i mala je opasnost saplitanja ili zahvaćanja raslinja)

■ Jakne za rad s pilom za zaštitu gornjeg dijela trupa
treba biti u skladu s EN EN 381-11 i označena CE

UPUTE PODRAZUMIJEVAJU PRAVILNE TEHNIKE OSNOVA OBARANJA, OBREZIVANJA I REZANJA U KOSO

RAZUMIJEVANJE SILA U DRVETU

⚠ OPOZORILO! Držte výrobok pravou rukou na zadnej rukoväti aľavou rukou na prednej rukoväti.

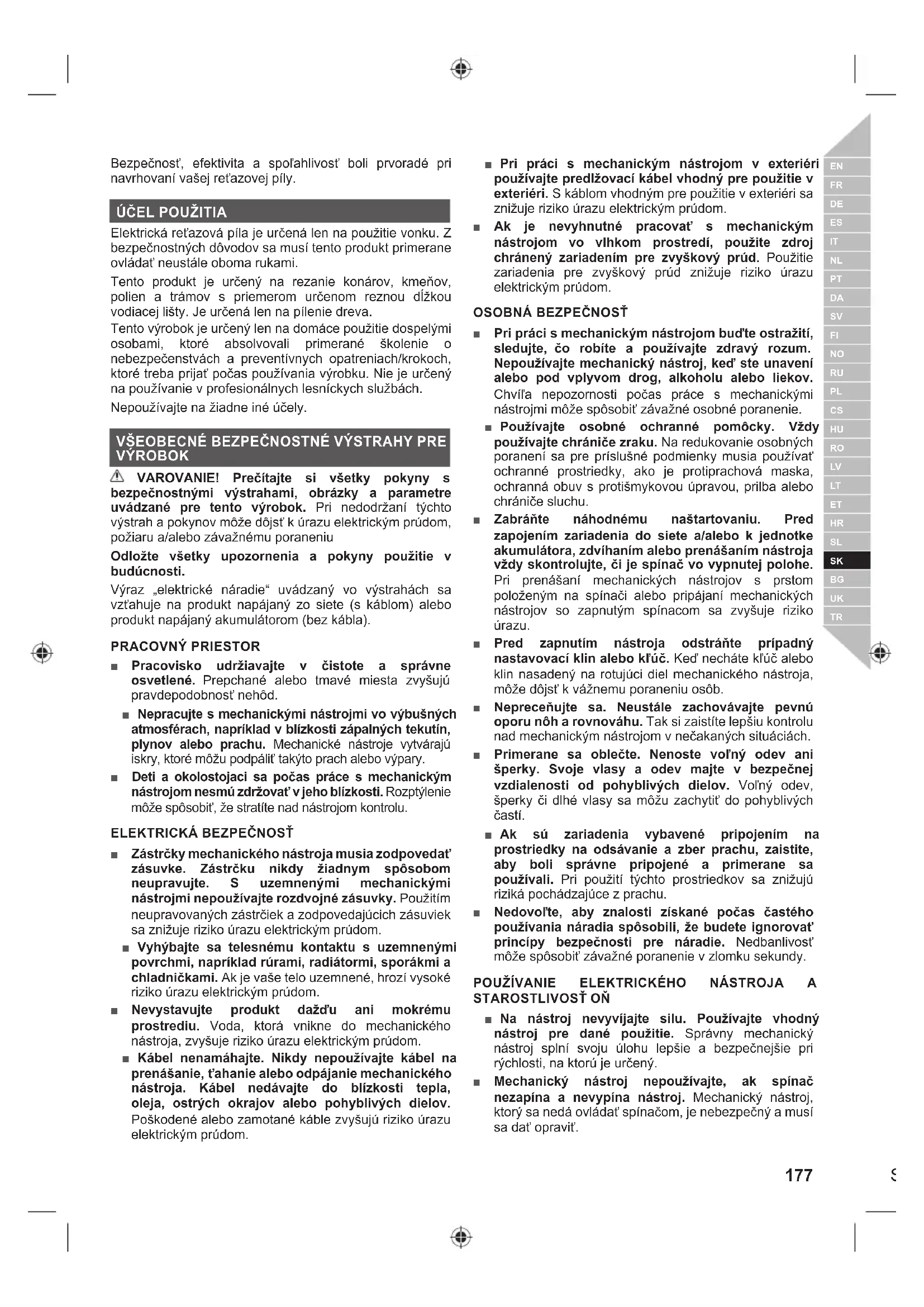

Bezpečnost', efektivita a spoľahlivost' boli prvoradé pri navrhovaní vašej ret'azovej píly.

ÚČEL POUŽITIA

Elektrická reťazová píla je určená len na použitie vonku. Z bezpečnostných dôvodov sa musí tento produkt primerane ovládat' neustále oboma rukami.

Tento produkt je určený na rezanie konárov, kmeňov, polien a trámov s priemerom určenom reznou dĺžkou vodiacej lišty. Je určená len na pílenie dreva.

Tento výrobok je určený len na domáce použitie dospelými osobami, ktoré absolvovali primerané školenie o nebezpečenstvách a preventívnych opatreniach/krokoch, ktoré treba prijat' počas používania výrobku. Nie je určený na používanie v profesionálnych lesníckych službách.

Nepoužívajte na žiadne iné účely.

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE VÝROBOK

⚠ VAROVANIE! Prečítajte si všetky pokyny s bezpečnostnými výstrahami, obrázky a parametre uvádzané pre tento výrobok. Pri nedodržaní týchto výstrah a pokynov môže dôjst' k úrazu elektrickým prúdom, požiaru a/alebo závažnému poraneniu

Odložte všetky upozornenia a pokyny použitie v budúcnosti.

Výraz „elektrické náradie“ uvádzaný vo výstrahách sa vzťahuje na produkt napájaný zo siete (s káblom) alebo produkt napájaný akumulátorom (bez kábla).

PRACOVNÝ PRIESTOR

■ Pracovisko udržiavajte v čistote a správne osvetlené. Prepchané alebo tmavé miesta zvyšujú pravdepodobnosť nehôd.
■ Nepracujte s mechanickými nástrojmi vo výbušných atmosférach, napríklad v blízkosti zápalných tekutín, plynov alebo prachu. Mechanické nástroje vytvárajú iskry, ktoré môžu podpálit takýto prach alebo výpary.
- Deti a okolostojaci sa počas práce s mechanickým nástrojom nesmú zdržovať v jeho blízkosti. Rozptylenie môže spôsobit, že stratíte nad nástrojom kontrolu.

ELEKTRICKÁ BEZPEČNOSŤ

Zástrčky mechanického nástroja musia zodpovedat zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. S uzemnenými mechanickými nástrojmi nepoužívajte rozdvojné zásuvky. Použitím neupravovaných zástrčiek a zodpovedajúcich zásuviek sa znižuje riziko úrazu elektrickým prúdom.
- Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napríklad rúrami, radiátormi, sporákmi a chladničkami. Ak je vaše telo uzemnené, hrozí vysoké riziko úrazu elektrickým prúdom.
■ Nevystavujte produkt dažd'u ani mokrému prostrediu. Voda, ktorá vnikne do mechanického nástroja, zvyšuje riziko úrazu elektrickým prúdom.
Kábel nenamáhajte. Nikdy nepoužívajte kábel na prenášanie, t'ahanie alebo odpájanie mechanického nástroja. Kábel nedávajte do blízkosti tepla, oleja, ostrých okrajov alebo pohyblivých dielov. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri práci s mechanickým nástrojom v exteriéri používajte predlžovací kábel vhodný pre použitie v exteriéri. S káblom vhodným pre použitie v exteriéri sa znižuje riziko úrazu elektrickým prúdom.
  Ak je nevyhnutné pracovať s mechanickým nástrojom vo vlhkom prostredí, použite zdroj chránený zariadením pre zvyškový prúd. Použitie zariadenia pre zvyškový prúd znižuje riziko úrazu elektrickým prúdom.

OSOBNÁ BEZPEČNOST

• Pri práci s mechanickým nástrojom bud'te ostražití, sledujte, čo robíte a používajte zdravý rozum. Nepoužívajte mechanický nástroj, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti počas práce s mechanickými nástrojmi môže spôsobit' závažné osobné poranenie.
• Používajte osobné ochranné pomôcky. Vždy používajte chrániče zraku. Na redukovanie osobných poranení sa pre príslušné podmienky musia používať ochranné prostriedky, ako je protiprachová maska, ochranná obuv s protišmykovou úpravou, prilba alebo chrániče sluchu.

Zabráňte náhodnému naštartovaniu. Pred zapojením zariadenia do siete a/alebo k jednotke akumulátora, zdvíhaním alebo prenášaním nástroja vždy skontrolujte, či je spínač vo vypnutej polohe. Pri prenášaní mechanických nástrojov s prstom položeným na spínači alebo pripájaní mechanických nástrojov so zapnutým spínacom sa zvyšuje riziko úrazu.

Pred zapnutím nástroja odstráňte prípadný nastavovací klin alebo klůč. Ked' necháte klůč alebo klin nasadený na rotujúci diel mechanického nástroja, môže dôjst' k vážnemu poraneniu osôb.

■ Nepreceňujte sa. Neustále zachovávajte pevnú oporu nôh a rovnováhu. Tak si zaistíte lepšiu kontrolu nad mechanickým nástrojom v nečakaných situáciách.

- Primerane sa oblečte. Nenoste voľný odev ani šperky. Svoje vlasy a odev majte v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky či dlhé vlasy sa môžu zachytit’ do pohyblivých častí.

- Ak sú zariadenia vybavené pripojením na prostriedky na odsávanie a zber prachu, zaistite, aby boli správne pripojené a primerane sa používali. Pri použití týchto prostriedkov sa znižujú riziká pochádzajúce z prachu.

Nedovol'te, aby znalosti získané počas častého používania náradia spôsobili, že budete ignorovat' princípy bezpečnosti pre náradie. Nedbanlivost môže spôsobit' závažné poranenie v zlomku sekundy.

POUŽÍVANIE ELEKTRICKÉHO NÁSTROJA A STAROSTLIVOST OŇ

■ Na nástroj nevyvíjajte silu. Používajte vhodný nástroj pre dané použitie. Správny mechanický nástroj splní svoju úlohu lepšie a bezpečnejšie pri rýchlosti, na ktorú je určený.
■ Mechanický nástroj nepoužívajte, ak spínač nezapína a nevypína nástroj. Mechanický nástroj, ktorý sa nedá ovládat' spínačom, je nebezpečný a musí sa dat' opravit'.

Pred vykonávaním akýchkol'vek úprav, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte elektrickú zástrčku zo zdroja napájania a/alebo vyberte z elektrického náradia súpravu batérií, ak sa dá vybrat'. Takéto preventívne opatrenie znižuje riziko neúmyselného spustenia mechanického nástroja.
■ Nečinné mechanické nástroje odložte mimo dosahu detí a nedovol'te používat' mechanický nástroj osobám neoboznámeným s mechanickým nástrojom alebo týmito pokynmi. Mechanické nástroje sú v rukách netrénovaných osób nebezpečné.
- Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte, či pohyblivé diely nie sú nesprávne nastavené alebo zablokované, či niektoré diely nie sú poškodené, ako aj akýkol'vek iný stav, ktorý by mohol ovplyvnit' činnost' mechanického nástroja. V prípade poškodenia nechajte mechanický nástroj pre použitím opravit'. Veľké množstvo nehôd je spôsobených nedostatočnou údržbou mechanických nástrojov.
■ Rezacie nástroje udržiavajte ostré a v čistote. Správne udržiavané rezacie nástroje s ostrými ostriami sa menej pravdepodobne zaseknú a l'ahšie sa ovládajú.
■ Mechanický nástroj, príslušenstvo a vrtáky a pod., používajte v súlade s týmto návodom, pričom berte do úvahy pracovné podmienky a úlohu, ktorú chcete vykonat'. Pri používaní mechanického nástroja na iné ako určené činnosti môže dôjst' k nebezpečným situáciám.
■ Rukoväte a úchopné povrchy udržiavajte suché, čisté a bez zvyškov oleja či maziva. Klzké rukoväte a úchopné povrchy neumožňujú bezpečnú manipuláciu a ovládanie nástroja v neočakávaných situáciách.

OPRAVY

■ Servis mechanického nástroja prenechajte kvalifikovanému servisnému pracovníkovi s použitím len identických náhradných dielov. Takto zachováte bezpečnosť mechanického nástroja.

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE RETAZOVÚ PÍLU

Ak je ret'azová píla v prevádzke, nepribližujte sa telom k pílovej ret'azi. Pred spustením ret'azovej píly skontrolujte, či sa ret'azová píla ničoho nedotýka. Chvíľa nepozornosti počas práce s ret'azovou pílou môže spôsobit' zapletenie odevu alebo tela do pílovej ret'aze.
- Ret'azovú pílu vždy držte pravou rukou na zadnej rukováti aľavou rukou na pravej rukováti. Pri opačnom držaní reťazovej píly sa zvyšuje riziko osobného poranenia a toto držanie sa nesmie nikdy používať.
- Ret'azovú pílu držte len za izolované povrchy na uchopenie, pretože pilová ret'az môže príst do kontaktu so skrytým vedením alebo vlastným káblom. Pílové ret'aze, ktoré sa dotknú kábla pod napátím, môžu spôsobit' vodivost' nechránených kovových častí ret'azovej píly a spôsobit' obsluhe zasiahnutie elektrickým prúdom.
■ Používajte chrániče zraku Odporúčame používať d’alšie ochranné prostriedky na ochranu sluchu,

rúk, nôh a chodidiel. Primerané ochranné prostriedky znížia možnosť poranenia letiacimi úlomkami či náhodným kontaktom s pílovou ret'azou.

• Ret'azovú pílu neprevádzkujte na strome, na rebríku, na streche ani na inej nestabilnej podpere. Prevádzkovanie ret'azovej píly týmto spôsobom môže mat' za následok vážne osobné poranenie.
  ■ Neustále zachovávajte pevnú oporu nôh a pracuje s ret'azovou pílou len v stoji na pevnom, bezpečnom a rovnom povrchu. Klzké alebo nestabilné povrchy môžu spôsobit' stratu rovnováhy alebo kontroly nad ret'azovou pílou.
• Pri rezani konára, ktorý je napnutý, dávajte pozor na spätný náraz. Pri uvoľnení pnutia vo vláknach dreva môže odpružený konár udriet' obsluhujúceho a/ alebo spôsobit' stratu kontroly nad ret'azovou pílou.
• Pri rezaní kríkov a mladých stromčekov budťte mimoriadne opatrní. Tenký materiál sa môže zachytit’ v pílovej ret’azi a môže šľahnút’ smerom k vám alebo vás vyviest’ z rovnováhy.
• Ret'azovú pílu prenášajte za prednú rukovát', pričom ret'azová píla je vypnutá a držíte ju d'alej od tela. Pre prenášaní alebo skladovaní ret'azovej píly vždy nasad'te kryt vodiacej lišty. Pri správnej manipulácii s ret'azovou pílou sa znižuje pravdepodobnosť náhodného kontaktu s pohybujúcou sa pílovou ret'azou.
  ■ Dodržiavajte pokyny týkajúce sa mazania, napínania ret'aze a výmeny lišty a ret'aze. Nesprávne napnutá alebo namazaná ret'az sa môže pretrhnút' alebo zvýšit' pravdepodobnosť spätného nárazu.
  Píl'te len drevo. Nepoužívajte ret'azovú pílu na iné ako určené účely. Napríklad: ret'azovú pílu nepoužívajte na rezanie, kovov, plastov, muriva a iných než drevených stavebných materiálov. Pri používaní ret'azovej píly na iné ako určené práce môže vzniknút' nebezpečná situácia.
  Nepokúšajte sa porážat' strom, ak nerozumiete rizikám a neviete, ako sa im vyhnút'. Pri zrážaní stromu sa môže obsluha alebo okolostojaci vážne poranit'.

PRÍČINY SPÄTNÉHO NÁRAZU A AKO MU MOŽNO PREDCHÁDZAŤ:

Ked' sa špička vodiacej lišty dotkne nejakého predmetu alebo ked' sa reťaz zakliesni v reze, môže dôjst' k spätnému rázu.

Kontakt hrotu môže v niektorých prípadoch spôsobit' náhlu zvratnú reakciu, odhodit' vodiacu lištu nahor a dozadu smerom k obsluhujúcemu.

Pri zovretí pílovej reťaze pozdlž horného okraja vodiacej lišty môže prudko postrčit' vodiacu lištu dozadu smerom k obsluhujúcemu.

Obidve tieto reakcie môžu spôsobit' stratu kontroly nad náradím, čo môže viest' k vážnemu zraneniu. Nespoliehajte sa len na bezpečnostné prvky ret'azovej píly. Pri obsluhe ret'azovej píly je potrebné prijať určité opatrenia na zabránenie vzniku úrazov alebo zranení pri rezacích prácach:

Spätný náraz je výsledkom nesprávneho používania reťazovej pily a/alebo nesprávnych postupov obsluhy alebo podmienok a dá sa mu predíst nasledujúcimi správnymi bezpečnostnými opatreniami:

Udržiavajte pevný úchop, pri ktorom palce a prsty obopínajú rukoväte ret'azovej píly a obe ruky sú umiestnené na píle a vaše telo je v polohe, ktorá vám umožní odolávat' sile spätného nárazu. Sily spätného nárazu môže kontrolovať obsluhujúci, ak podnikne príslušné predbežné opatrenia. Ret'azovú pílu nepúšťajte.
Nesiahajte príliš d'aleko a nepíl'te nad výškou pliec. Tak predídete neúmyselnému kontaktu hrotu a zaistíte si lepšiu kontrolu nad reťazovou pílou v neočakávaných situáciách.
■ Používajte len výrobcom uvádzané náhradné vodiace lišty a pilové ret'aze. Nesprávne náhradné vodiace lišty a pilové ret'aze môžu spôsobit' roztrhnutie ret'aze a/alebo spätný náraz.
■ Dodržiavajte pokyny výrobcu na ostrenie a údržbu ret'azovej píly. Pri poklese obmedzovacej pätky môže dochádzat' k častejšiemu spätnému nárazu.

AKUMULÁTOR – BEZPEČNOSTNÉ VÝSTRAHY

• Odporúčame absolvovat' profesionálne organizované bezpečnostné školenie o používaní, preventívnych krokoch, prvej pomoci a údržbe reťazových pil. Odložte si tento návod na neskoršie použitie.
• Ret'azové píly sú potenciálne nebezpečné nástroje. Nehody pri používaní ret'azových píl často spôsobia stratu končatín alebo smrt'. Padajúce konáre, zvaľujúce sa stromy, kotúľajúce s brvná – to všetko môže zabit'. Ďalšie riziká predstavuje choré alebo trúchnivejúce drevo. Musíte odhadnút vlastnú schopnosť bezpečne dokončit úlohu. Ak máte akékol'vek pochybnosti, prenechajte úlohu profesionálnemu stromovému chirurgovi.
  Napájacia špička spôsobí fluktuácie napätia a môže mať vplyv na ostatné elektrické zariadenia na rovnakom elektrickom vedení. Produkt pripojte do elektrickej siete s impedanciou max. 0,33, minimalizujete tak fluktuácie napätia. Bližšie vysvetlenie žiadajte od vášho dodávateľa elektrickej energie.
  Nerežte vinič alebo malý podrast (s priemerom menším ako 75 mm).
  Pred použitím skontrolujte napájací kábel, či nie je poškodený. Ak je napájací kábel poškodený, musí ho vymenit kvalifikovaný pracovník v autorizovanom servisnom stredisku, aby sa predišlo nebezpečenstvu.
  ■ Elektrické napájanie musí byt' privádzané cez zariadenie pre zvyškový prúd s vypínacím prúdom maximálne 30 mA.
  ■ Dbajte na to, aby bol napájací kábel umiestnený tak, aby ho nebolo možné poškodit' prerezaním, aby naň nikto nestúpil, nezakopol oň, ani ho inak nepoškodil alebo nenamáhal.
• Pri prvom použití produktu sa odporúča pílit' polená na koze na drevo alebo vidlici.
  ■ Veľkost' pracovnej zóny závisí od vykonávanej práce, ako aj od veľkosti stromu alebo spracovávaného materiálu. Napríklad, padajúci strom vyžaduje väčšie pracovisko ako vykonávanie iných rezov, napr. skracovanie výrezov a pod. Obsluhujúca osoba si musí uvedomovať a mať kontrolu nad všetkým, čo sa deje na pracovisku.
  Nerežte s telom v línii s vodiacou lištou a ret'azou. V prípade vzniku spätného nárazu to pomôže zabrániť kontaktu ret'aze s vašou hlavou alebo telom.

■ Na rezanie nepoužívajte pohyb dopredu a dozadu. Nechajte prácu vykonat' ret'azi. Zachovávajte ostrost' ret'aze a nepokúšajte sa tlačit' ret'az cez rez.
■ V konečnej fáze rezu na pílu netlačte. Bud'te pripravení udržat' hmotnosť píly, po prepílení dreva. V opačnom prípade môže dôjst' k prípadnému závažnému osobnému poraneniu.
■ Nezastavujte pílu v strede pilenia. Nechajte ju bežat', kým nevyjde úplne z rezu.
Aby ste znížili riziko poranenia spojené s kontaktom s otáčajúcimi sa časťami, vždy motor zastavte, aplikujte brzdu reťaze a vytiahnite zástrčku z elektrickej zásuvky. Skontrolujte, či sa všetky pohyblivé diely úplne zastavili:
• pred čistením alebo odstránením upchatia

• pred ponechaním výrobku bez dozoru
• Pred montážou alebo demontážou nástavcov
- pred kontrolou, údržbou alebo prácou na produkte

• Pri dlhodobom alebo zvýšenom používaní môže dôjst' k zraneniam. Pri používaní nástroja príliš dlhé obdobia si vždy doprajte pravidelné prestávky.
  Ak produkt spadne, utrpí silný náraz alebo začne neštandardne vibrovať, okamžite ho zastavte s skontrolujte, či nedošlo k poškodeniu alebo zistite príčinu vibrácií Akékol'vek poškodenie sa musí náležite opravit' alebo vymenit' v autorizovanom servisnom centre.
  ■ Výrobok prevádzkujte len pri teplotách v rozsahu 0 °C až 40 °C.
  ■ Výrobok skladujte na mieste s teplotou okolia v rozsahu -10 °C až 50 °C.

Kvalitné osobné ochranné prostriedky, ako používajú profesionáli, pomôžu znížiť riziko poranenia obsluhy. Pri práci s reťazovou pílou je nevyhnutné používať nasledujúce položky:

■ Bezpečnostná helma
musí splňat' EN 397 a mat' označenie CE
■ Ochrana sluchu
musí spíňat' EN 352-1 a mat' označenie CE
■ Ochrana zraku a tváre

- musí mat' označenie CE a spíňat' EN 166 (pre ochranné okuliare) alebo EN 1731 (pre mriežkové priezory)

Rukavice
- musí spíňat' EN381-7 a mat' označenie CE
■ Ochrana nôh (chrániče)
- musia spíňat' EN381-5, mat' označenie CE a zabezpečovat' všestrannú ochranu.

- musí spíňat' EN ISO 20345:2004 a mat' označenie štítu s vyobrazením reťazovej píly podľa EN 381-3. (Príležitostní používatelia môžu používať bezpečnostné čižmy vybavené ocelovými špičkami s ochrannými gumákmi, ktoré spíňajú EN 381-9, pokial' je terén rovný a existuje len minimálne riziko zakopnutia alebo zachytenia sa o podrast)

■ Plášte pre ret'azové píly na ochranu hornej polovice tela

- musí spíňat' EN 381-1 a mat' označenie CE

POKYNY TÝKAJÚCE SA SPRÁVNYCH TECHNÍK PRE ZÁKLADNÉ PORÁŽANIE, ODVETVOVÁVANIE A PREREZÁVANIE

POROZUMENIE SILÁM V DREVE

Ked porozumiete smerovým tlakom a pnutiam v dreve, môžete redukovať výskyt „zovretí“ alebo ich aspoň pri pílení očakávať. Pnutie v dreve znamená, že vlákna sú t’ahané od seba a ak pilite v tejto oblasti, „zárez“ alebo rez, ako píla postupuje d’alej, bude mať tendenciu otvárať sa. Ak je poleno podopierané na koze a jeho koniec vidí bez podpory cez okraj, na hornej ploche vzniká pnutie, lebo hmotnosť prečnievajúceho polena nat’ahuje vlákna. Podobne, spodná strana polena bude stláčaná a vlákna tlačené dokopy. Pri vykonaní rezu v tejto oblasti bude mať zárez tendenciu počas rezania sa uzatvárať. Tým dôjde k zovretiu ostria.

TLAK A ŢAH

Spätné pôsobenie (reakcia) je vždy v opačnom smere, ako je smer otáčania retaze. Obsluha musí byt pripravená kontrolovať tendenciu výrobku t'ahat dopredu alebo tlačit dozadu. Výrobok bude t'ahat dopredu (pohyb dopredu) pri rezaní spodným okrajom lišty. Pri rezaní pozdlž horného okraja možno výrobok t'ahat dozadu (smerom k obsluhe).

PÍLA ZASEKNUTÁ V REZE

Vypnite produkt a odpojte ho z elektrickej siete. Nevyťahujte nasilu reťaz a lištu von z rezu, inak sa reťaz pravdepodobne pretrhne a následne môže vyletiet dozadu a udriet obsluhujúcu osobu. Táto situácia bežne nastane, lebo drevo je nesprávne podoprené a dochádza k násilnému uzatvárania rezu pod tlakom, čím dochádza k zovretiu ostria. Ak pri úprave podpery nedôjde k uvolneniu lišty a reťaze, pomocou drevených klinov alebo páky roztvorte rez a uvolnite reťaz. Nikdy sa nepokúšajte spustit reťazovú pílu, keď je vodiaca lišta už v reze alebo záreze.

KÍZANIE/SKÁKANIE

Ked' sa ret'azová píla prestane počas rezania zahlbovat', vodiaca lišta môže začat' skákat' alebo sa nebezpečne šmýkat' po povrchu dreva alebo vetvy, čo môže spôsobit' stratu ovládania ret'azovej píly. Aby ste znížili klizanie alebo skákanie, vždy ret'azovú pílu používajte držiac ju obomi rukami. Pílová ret'az musí vždy vytvárat' drážku na rezanie.

Ret'azovou pílou nikdy nerežte malé ohybné konáre ani kríky. Ich veľkost' a ohybnosť môže l'ahko zapríčinit odskočenie píly smerom k vám alebo jej zachytenie dostatočnou silou, aby došlo k spätému nárazu. Najlepšími nástrojmi na tento druh práce sú ručná píla, odvetvovacie nožnice, sekera a iné ručné nástroje.

PORÁŽANIE STROMU

Pri skracovaní a porážaní dvoma alebo viacerými osobami súčasne je potrebné oddelit' porážanie od skracovania vzdialenost'ou minimálne dvojnásobku výšky porážaného stromu. Stromy sa nesmú porážat' spôsobom, ktorý by ohrozil akúkol'vekk osobu, zasiahol akúkol'vek inžiniersku siet' alebo spôsobil škody na majetku. V prípade, že strom predsa zasiahne nejakú inžiniersku siet', je potrebné bezodkladne upovedomit' príslušnú spoločnost'.

Ak pracujete na teréne so sklonom, stojte vždy s pílou hore na svahu, kedže strom sa môže po spílení šmýkat' alebo gúľat' smerom dole.

Pred zahájením pílenia musí byt úniková trasa naplánovaná a vyčistená. Úniková cesta by mala presahovat dozadu a diagonálne po zadnú čast očakávanej línie pádu.

Pred zahájením porážania zhodnotte prirodzené naklonenie stromu, polohu väčších konárov a smer vetra a určite tak pravdepodobný smer pádu stromu.

Zo stromu odstráňte hlinu, kamene, volnú kōru, klince, strmene a drôty.

Nepokúšajte sa porážat' stromy, ktoré sú prehnité alebo boli poškodené vetrom, ohňom, bleskom a pod. Je to veľmi nebezpečné a môžu to vykonávat' len profesionálni stromoví chirurgovia.

1. Podtínací rez

Kolmo na smer pádu urobte do kmeňu stromu zárez do híbky 1/3 jeho priemeru. Najskôr urobte spodný vodorovný podtínací rez. Predídete tak zovretiu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého zárezu.

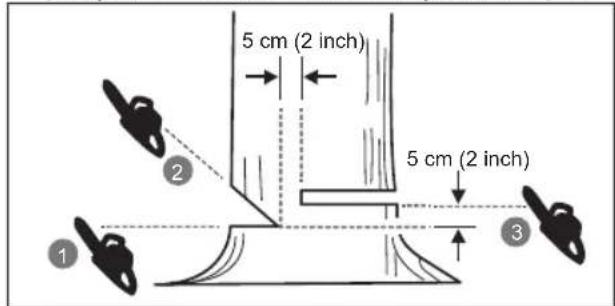

2. Zadný podtinací rez

Zadný podtínací rez vykonajte minimálne o 50 mm vyššie ako vodorovný podtínací rez. Zadný podtínací rez vykonajte kolmo na vodorovný podtínací rez. Zadný podtínací rez vykonajte tak, aby ako pánt poslůžil dostatok dreva. Drevo slúžiace ako pánt zabráni skrúteniu stromu a jeho pádu nesprávnym smerom. Cez pánt nepíľte.

Ako sa podtínací rez blíži k pántu, strom by mal začat' padat'. Ak existuje akákol'vek možnosť, že strom nespadne požadovaným smerom alebo sa nakloní opačným smerom a zovrie pílovú ret'az, prestaňte pílit' pred dokončením zadného podtínacieho rezu a pomocou klinov z dreva, plastu alebo hliníka otvorte rez a zvaľte strom požadovaným smerom pádu.

Ked' strom začne padat', vyberte ret'azovú pílu z rezu, zastavte motor, spustite ret'azovú pílu nadol a potom použite naplánovanú únikovú trasu. Dávajte pozor na padajúce konáre nad hlavou a sledujte, kam stúpate.

Koreňový nábeh je veľký koreň, ktorý vychádza z kmeňa stromu nad zemou. Pred spilovaním stromu odstráňte všetky veľké koreňové nábehy. Najprv urobte do koreňového nábehu vodorovný rez a potom zvislý rez . Odstráňte odrezané časti z pracovnej zóny. Po odstránení koreňových nábehov môžete začat’ spilovat’.

SKRACOVANIE GUL'ATINY

Skracovanie je pílenie polien na určité dížky. Je dôležité aby ste si zabezpečili pevnú oporu nôh a hmotnost'ou rovnomerne rozloženou na oboch nohách. Ked' je to možné, guľatinu nadvihnite a podoprite pomocou konárov, inej guľatiny alebo klinov. Dodržiavajte jednoduchý návod na jednoduché pílenie. Ked' je guľatina podpretá po celej dížke, píli sa z vrchu (zhora).

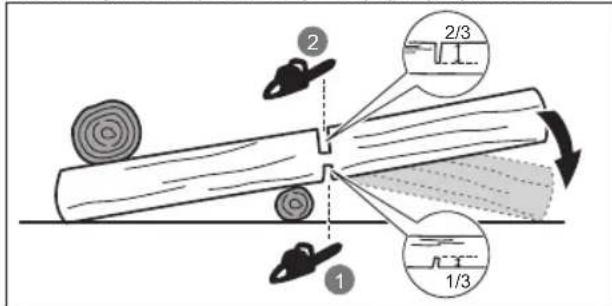

Ked' je guľatina podpretá na jednom konci, odpíľte 1/3 priemeru zo spodnej strany (zospodu). Potom vykonajte záverečný rez zospodu, ktorý sa spojí s prvým rezom.

2 2/3 1/3

Ked' je gul'atina podpretá na oboch koncoch, odpil'te 1/3 priemeru z vrchnej strany (zhora). Potom vykonajte záverečný rez spodných 2/3, ktorý sa spojí s prvým rezom.

1/3 2/3 2

Pri skracovaní na svahu vždy stojte na hornej strane guľatiny. Na zachovanie kontroly pri vykonávaní „prerezania“ uvoľnite tlak pri rezaní v blízkosti konca rezu bez toho, aby ste uvoľnili držanie rukovátí ret’azovej píly. Nedovol'te, aby sa ret'az dotkla zeme. Po dokončení rezu počkajte, kým sa ret'az nezastaví a až potom pohybujte ret'azovou pílou. Pred presunom od stromu k stromu vždy zastavte motor.

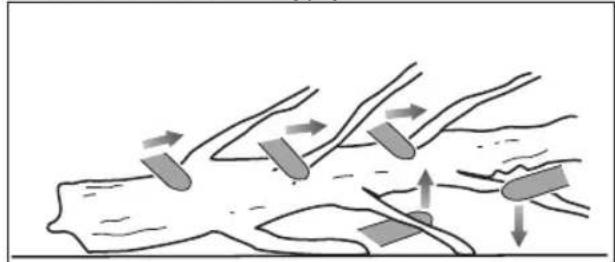

ODVETVOVANIE STROMU

Odvetvovanie je odstraňovanie konárov z porazeného stromu. Pri odvetvovaní nechajte väčšie spodné konáre, aby držali kmeň nad zemou. Malé konáre odstráňte jedným rezom. Napnuté konáre sa musia rezat' zdola nahor, aby nedošlo k zovretiu reťazovej píly.

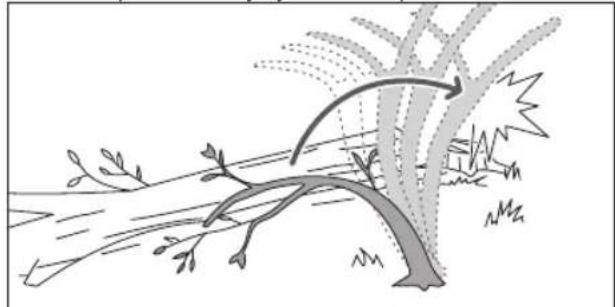

Drevo pod pnutím je akékol'vek poleno, vetva, zakorenený peň alebo mladý strom, ktoré sú ohnuté pod tlakom iného dreva a ktoré sa po odrezaní alebo odstránení vymrštia spät'.

U spíleného stromu sa môže zakorenený peň vymrštiť smerom hore pri oddeľovaní rezaného kusa od pňa. Dávajte pozor na drevo pod pnutím, je nebezpečné. Nepokúšajte sa ohýbat konáre alebo pahýle, ktoré sú napnuté, pokial na to nemáte profesionálny výcvik a kompetencie.

⚠️ VAROVANIE! Drevo pod pnutím je nebezpečné a môže vás zasiahnut' a spôsobit' stratu kontroly nad náradím. To môže spôsobit' vážne alebo smrtelné zranenie. To musia vykonávať zaškolení používatełia.

PREPRAVA A SKLADOVANIE

■ Pred uskladnením alebo prepravou zastavte zariadenie, odpojte ho od elektrickej siete a nechajte ho vychladnút.
Odstráňte zo zariadenia všetky cudzie materiály. Odložte ho na suché a dobre vetrané miesto, na ktoré nemajú prístup deti. Nedávajte zariadenie do blízkosti koróznych činidiel, ako sú záhradné chemikálie a rozmrazovacie soli. Výrobok neuchovávajte vonku.
■ Predtým, ako zariadenie odložíte alebo počas prepravy nasadťe kryt vodiacej lišty.
- Pri preprave zaistite produkt pred pohybom alebo pádom, aby nedošlo k poraneniu osôb alebo poškodeniu produktu.

ÚDRŽBA

• Používajte len originálne náhradné diely, príslušenstvo a nástavce výrobcu. V opačnom prípade môže dôjst' k možnému poraneniu, nedostatočnému výkonu a strate platnosti záruky.
• Údržba vyžaduje extrémnu starostlivost' a znalosti, a musí byt' prevádzaná výhradne v autorizovanom servise. Servis výrobku zverte len autorizovanému servisnému stredisku.
  Môžete vykonávať len úpravy alebo opravy popísané v tejto príučke. Ostatné opravy zverte len autorizovanému servisnému stredisku.
  Dôsledky nesprávnej údržby, odstránenia alebo úpravy bezpečnostných zariadení môžu spôsobit', že výrobok nebude správne fungovať, čo zvyšuje riziko vážneho zranenia. Výrobok odborne udržiavajte a zachovávajte jeho bezpečnosť.
• Bezpečné ostrenie ret'aze je úloha vyžadujúca určitú zručnost'. Preto výrobca dôrazne odporúča vymenit' opotrebovanú alebo tupú ret'az za novú, ktorú získate v autorizovanom servisnom stredisku. Číslo dielu nájdete v tabul'ke špecifikácií produktu v tomto návode.
  ■ Dodržiavajte pokyny na mazanie a kontrolu a nastavovanie napnutia ret'aze.
  ■ Po každom použití plastové diely očist'te mäkkou suchou tkaninou.
  ■ Skontrolujte všetky skrutky, matice v častých intervaloch či sú riadne utiahnuté, aby sa zaistila bezpečná prevádzka stroja. Akýkol'vek poškodený diel sa musí náležite opravit' alebo vymenit' v autorizovanom servisnom centre.

URNIK VZDRŽEVANJA

Každodenné čistenie

Napnutie reťaze Pred každým použitím a pravidelne

Ostrino verige Pred každým použitím (vizuálna kontrola)

Po každých 5 hodinách prevádzky

Brzdy ret'aze sú určené na rýchle zastavenie otáčajúcej sa ret'aze. Ret'az sa musí okamžite zastaviť, keď sa páčka brzdy ret'aze/chránič ruky zatlačia smerom k lište. Brzda ret'aze nezabraňuje spätnému rázu. To len znižuje riziko zranenia, keby došlo ku kontaktu lišty ret'aze s telom obsluhujúce osoby v prípade spätného nárazu. Brzdu ret'aze je potrebné pred každým použitím otestovať, či funguje správne v uvoľnenej aj zabrzdenej polohe.

⚠️ VAROVANIE! Ak brzda reťaze okamžite reťaz nezastaví alebo ak brzda reťaze nezostane bez pomoci v polohe pre chod, nechajte pred použitím výrobok opraviť v autorizovanom servisnom stredisku.

Zachytávač ret'aze

Zachytávač ret'aze zabraňuje odhodeniu pílovej ret'aze smerom k obsluhe, ak sa ret'az uvoľní alebo roztrhne.

Vodiace lišty

Všeobecne majú vodiace lišty s hrotmi a malým polomerom o niečo menší potenciál spätného nárazu. Mali by ste používať vodiacu lištu a zodpovedajúcu reťaz, ktorá je dostatočne dlhá pre danú úlohu. Dlhšie lišty zvyšujú riziko straty kontroly pri pílení. Pravidelne kontrolujte napnutie reťaze. Pri pílení menších vetiev (menej ako plná dĺžka vodiacej lišty) je vyššia pravdepodobnosť, že dôjde k odhodeniu reťaze, pokial’ jej napnutie nie je správne.

Pílová reťaz so slabým spätným nárazom pomáha znižovat' pravdepodobnosť, že dôjde k spätnému nárazu.

Výstupky (obmedzovače híbky) pred každým rezným zubom minimalizujú silu spätného rázu tým, že bránia rezným zubom príliš hlbokému vniknutiu v zóne spätného rázu. Používajte len kombinácie náhradných vodiacich lišt a reťazí odporúčaných výrobcom.

Po naostrení ret'aze bud'te vel'mi opatrní, pretože ostrením sa znižuje vlastnosť ochrany pred spätným rázom. Pre vašu vlastnú bezpečnosť vymieňajte pílové ret'aze pri poklese výkonnosti pílenia.

Tlmiaci klin

Integrovaný tlmiaci klin môže byt' použitý ústredný bod pri rezaní. Pomáha udržiavať stabilitu tela reťazovej píly pri rezaní. Pri pílení tlačte zariadenie dopredu, kým sa hroty nezahryznú do okraja dreva, potom pohybom zadnej rukováte nahor alebo nadol v smere reznej línie pomáhajte zmierňovať fyzické pnutie rezania

SYMBOLY NA PRODUKTE

Výstražná značka

Pri používaní tohto produktu používajte nešmykl'avú obuv.

Ak sa kábel poškodí alebo pretrhne, bezprostredne pred vykonaním údržby odpojte zástrčku z elektrickej siete.

Vyhovuje všetkým regulačným normám v krajine EÚ, v ktorej bol výrobok zakúpený.

Nástroj triedy II, dvojitá izolácia

Opotrebované elektrické zariadenia by ste nemali odhadzovať do domového odpadu. Prosíme o recykláciu ak je možné. Kontaktujte miestne úrady, alebo predajcu pre viac informácií ohľadom ekologického spracovania.

(Vyznačené pod krytom reťazového kolesa)

SYMBOLY V TOMTO NÁVODE

Pripojte do elektrickej zásuvky

Odpojte z elektrickej zásuvky

Diely alebo príslušenstvo predávané samostatne

Poznámka

Varovanie

Používajte ochranu hornej polovice tela.

Používajte ochranu nôh.

Zastavte zariadenie.

ZAČÍNAME

Pozrite stranu 213.

1. Používajte osobné ochranné prostriedky (OOP). Vždy, keď budete výrobok používať, používajte kompletnú ochranu zraku, nešmyklavé hrubé rukavice, odolnú obuv a ochranný odev. Nepoužívajte nástroj bosí alebo v otvorených sandáloch.

2. Časti vyberte z balenia. Zmontujte výrobok.

⚠️ VAROVANIE! Ak nejaké predmety chýbajú alebo sú viditelne poškodené, nepracujte s týmto strojom, kým sa súčasti nevymenia. Pri nerešpektovaní tejto výstrahy by mohlo dôjst k vážnemu poraneniu osôb.

Pílová ret'az musí byt' otočená v smere otáčania ret'aze. Ak sú orientované dozadu, otočte celú ret'az.

1. Odskrutkujte poistné tlačidlo vodiacej lišty a odstráňte kryt ret'azového kolesa.

2. Podržte ret'az v správnej pozícií na lište a nasad'te slučku okolo hnacieho ret'azového kolesa. Spustite lištu, aby maticová skrutka prešla cez otvor v nasadenej zostave napnutia ret'aze.

3. Nasadte kryt ozubeného kolesa a potom v smere pohybu hodinových ručičiek utiahnite poistný gombík napínania reťaze/vodiacej lišty, kým nezapadne v správnej polohe. Napnutie reťaze pravidelne kontrolujte.

Napnutie ret'aze je správne, keď medzera medzi medzi nožom v ret'azi a lištou približne 3 mm až 4 mm. Potiahnite ret'az v strede spodnej strany nadol (smerom od lišty) a odmerajte vzdialenost' medzi lištou a nožmi ret'aze.

POZNÁMKA: Pri štandardnej prevádzke teplota ret'aze rastie, čo spôsobuje, že sa ret'az rozťahuje. Napnutie ret'aze pravidelne kontrolujte a podľa potreby upravte. Ret'az napínaná za tepla môže byť po vychladnutí príliš napnutá. Dbajte na to, aby napnutie ret'aze bolo správne nastavené, podľa špecifikácií v tejto príručke.

1. V smere pohybu hodinových ručičiek utiahnite a zablokujte poistný gombík napínania reťaze/vodiacej lišty.

POZNÁMKA: Lišta a zostava napínania ret'aze sa musia vol'ne pohybovat', musia byt' bez akejkoľvek špiny a pílová ret'az musí správne obopínat' ozubené koleso. Ak bude po zaistení poistného gombíka napínania ret'aze/vodiacej lišty napnutie ret'aze vel'mi tesné alebo vel'mi vol'né, skontrolujte, či sú vodiaca lišta a zostava napínania ret'aze čisté a správne zmontované.

V prípade potreby demontujte kryt ozubeného kolesa a vodiacu lištu, vykonajte vyčistenie a znova zmontujte diely.

1. Doplňte olej na mazanie ret'aze.

Používajte iba olej na mazanie reťazových píl značky RYOBI, ktorý si môžete zakúpít' v autorizovanom servisnom stredisku.

Vyčistite plochu v okolí olejového viečka, aby nedošlo ku kontaminácii. Z nádrže na olej demontujte uzáver. Do olejovej nádržky nalejte olej a sledujte hladinomer oleja. Dbajte na to, aby do olejovej nádržky pri naplňaní nevnikli žiadne nečistoty.

Správne fungujúci systém mazania reťaze a krytu štandardne vypúšťa olej z reťaze počas prevádzky. Ak chcete skontrolovať funkčnosť systému mazania reťaze a krytu, nasmerujte hrot reťaze na svetlo sfarbený povrch, napríklad noviny. Po krátkej dobe by sta mali pozorovať zretelný striekanec oleja.

1. Zavrite nádrž na olej a utiahnite uzáver. Prípadne vyliaty olej utrite.

2. Napájací kábel zaistite o káblovú zarážku.

⚠️ VAROVANIE! Okrem toho, že neusporiadané káble predstavujú riziko usmrtenia elektrickým prúdom, môžu spôsobit' pády a zakopnutia. Odpojte produkt od zdroja energie.

1. Pripojte výrobok k elektrickej zásuvke.

⚠️ VAROVANIE! Držte výrobok pravou rukou na zadnej rukoväti a l'avou rukou na prednej rukoväti.

⚠️ VAROVANIE! Uchopte obe rukoväte, aby palce a prsty obopínali rukoväte. Dbajte na to, aby vaša ľavá ruka držala prednú rukoväť tak, že palec je zospodu.

1. Spustite výrobok.

Brzdu ret'aze nastavte do polohy pre chod tak, že uchopíte hornú časť páčky brzdy ret'aze/chránič ruky a potiahnete smerom k prednej rukoväti, až kým nezaznie kliknutie. Zatlačte spínač. Stlačte spúšťač zapnutia/vypnutia.

Deklarované celkové hodnoty vibrácií a deklarované hodnoty emisií hluku uvedené v tomto návode na obsluhu boli merané v súlade so štandardizovanou skuškou a môžu sa použit' na porovnanie jedného náradia s druhým. Môžu sa použit' na predbežné posúdenie expozície.

Deklarované hodnoty vibrácií a emisií hluku sú pre hlavné použitia náradia. No ak sa náradie použiva na iné aplikácie, v spojení s iným príslušenstvom alebo je jeho údržba nepostačujúca, emisie vibrácií a hluku sa môžu lišť. Tieto podmienky značne zvýsia úroveň expozície počas celkovej pracovnej doby. Odhad úrovne expozície účinkom vibrácií a hluku musi taktiež zohľadniť časy vypnutia náradia alebo ak beží na voľnobeh. Tieto podmienky môžu značne znížť úroveň expozície počas celkovej pracovnej doby.

Identifikujte d'alšie bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácii a hluku, ako je napríklad udržiavanie náradia a prislušenstva, udržiavanie teplých růk (v prípade vibrácii) a organizácia pracovných postupov.

BG ВНИМАНИЕ

Na tento výrobok sa okrem všetkých zákonných práv, vyplývajúcich z nákupu, vzťahuje záruka v nasledovnom znení.

1. Záručná doba pre spotrebitel'a je 24 mesiacov a začina plynút odo dňa, kedy bol výrobok zakúpený. Tento dátum musí byť doložený faktúrou alebo iným dokladom o zakúpení. Výrobok je navrhnutý a určený pre spotrebitel'ov a len na súkromné používanie. Preto sa záruka sa neposkytuje v prípade použitia na profesionálne a komerčné účely.
2. V prípade elektrického náradia (na striedavý/jednosmerný prúdu AC/DC), existuje možnosť predlženia záručnej doby oproti záručnej dobe, uvedenej vyššie, s využitím on-line registrácie na webovej stránke www.ryobitools.eu. Označenie na náradí o nároku na predlženie záručnej doby je zretelne uvedené v obchodoch a/alebo na obale a je uvedené v dokumentácii k výrobku. Koncový používatel' musí zaregistrovať svoje novozískané náradie on-line do 30 dní odo dňa nákupu. Koncový používatel' sa môže zaregistrovať na predlženú záruku v krajine svojho bydliska, ak je v on-line registračnom formulári uvedená táto možnosť. ďalej musia koncoví používatelia ešte dat' svoj súhlas k uchovávaniu údajov, ktoré je potrebné zadať on-line a musia súhlasit' s podmienkami. Potvrdenie o prijatí registrácie, ktorý je zasielané e-mailom a originál faktúry, v ktorej je uvedený dátum nákupu, slúžia ako dôkaz o predlženej záruke.
3. Záruka sa vzťahuje na všetky poruchy výrobku v záručnej dobe, spôsobené chybami materiálu alebo spracovania k dátumu nákupu. Táto záruka je obmedzená na opravu a/alebo výmenu a nezahňažiadne dálšie povinnosti, vrátane, okrem iných, náhodné alebo následné škody. Táto záruka je neplatná, ak bol výrobok nesprávne používaný, bol používaný v rozpore s návodom na použitie alebo bol nesprávne zapojený. Táto záruka sa nevztahuje na:

- akékoľvek poškodenie výrobku, ktoré bolo spôsobené nesprávnou obsluhou -akýkoľvek výrobok, ktorý bol zmenený alebo upravený

• akýkol'vek výrobok, na ktorom bolo poškodené, upravené alebo odstránené identifikačné označenie (ochranná známka, výrobné číslo)
  -akékoľvek škody, spôsobené nedodržaním návodu na obsluhu -akýkoľvek výrobok, ktorý neobsahujú označenie CE
• akýkol'vek výrobok, ktorý sa pokůšal opravit' nekvalifikovaný odbomík alebo bol opravovaný bez predchádzajúceho súhlasu zo strany spoločnosti Techtronic Industries.
• akýkolvek výrobok, pripojený k nesprávnemu napájaciemu zdroju (ampéry, napätie, frekvencia)
• akékořvek poškodenia, spôsobené vonkajšími vplyvmi (chemickými, fyzikálnymi, nárazmi) alebo cudzorodými látkami -bežné opotrebovanie náhradných dielov

-nevodné používanie, pret'ažovanie nástroja -používanie neschváleného príslušenstva a di

• príslušenstvo k elektrickému náradiu, dodávané spolu s náradím alebo zakúpené oddelene. Takéto vylůčenia sa vzt'ahujú, okrem iného, na násady skrutkovačov, vrtáky, brúsne kotůče, brúsny papier a čepele, bočné vodiace lišty
  – Súčiastky (diely a príslušenstvo), ktoré podliehajú prirodzenému opotrebeniu, okrem iného súpravy na servis a údržbu, uhlíky, ložiská, sklučovadlá, SDS vrtáky a príslušenstvo, príloh alebo prijímanie, napájací kábel, pomocná rukováť, prepravná skriňa, brúsna doska, prachové vrecko, výřuková trubica, plsteně podložky, kolíky a pružiny na rázový úťahovač atď.

• Na opravu musí byť výrobok odoslaný alebo doručený do autorizovaného servisného strediska RYOBI, uvedeného pre každú krajinu v nasledovnom zozname adries servisných stredísk. V niektorých krajinách miestny zástupca RYOBI preberá na seba závázok zaslať tovar do servisnej organizácii RYOBI. Pri odiosielání výrobku do servisného strediska RYOBI je potrebné výrobok bezpečne zabaliť bez akéhokol'vek nebezpečného obsahu, ako je benzín, s vyznačením adresy odosielatela, s krátkym popisom poruchy.

• Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to predlženie záruky alebo spustenie novej záručnej doby. Vymenene diely alebo nástroje sa stávajú našim vlastníctvom. V niektorých krajinách náklady na odoslanie alebo poštovné musí zaplatíť odosielateľ. Vaše zákonné práva, vyplývajúce z nákupu náradia, zostávajú nedotknuté

• Táto záruka platí v Európskej únií, Švajčiarsku, Islande, Nórsku, Lichtenštajnsku, Turesku a Rusku. Ak sa nachádzate mimo týchto oblastí, obrátte sa na autorizovaného predajcu RYOBI na určenie, či sa dá uplatnit iná záruka.

AUTORIZOVANÉ SERVISNÉ CENTRUM

Všetky žiadosti alebo problémy s výrobkom možno adresovat miestnym autorizovaným servisným strediskám (navštvíte www.ryobitools.eu) alebo priamo na: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Uveďte sériové číslo a typ výrobku uvedené na etikete.

BG УСЛОВИЯ ЗА ВАЛИДНОСТ НА ГАРАНЦИЯТА НА RYOВІ®

Timto prohlašujeme, že výrobky

Týmto vyhlasujeme, že výrobok

Vychylovač Drevených Triesok

Značka: RYOBI

Číslo modelu: RCS1835B

je v súlade s nasledujúcimi Európskymi smemicami a harmonizovanými normami

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 2011/65/EU, EN 60745-

1:2009+A11:2010, EN 60745-2-13:2009+A1:2010, EN 62841-1:2015,

EN 62841-4-1:2020, EN ISO 12100:2010, EN 55014-1:2017, EN 55014-

2:2015, EN IEC 61000-3-2:2019, EN 61000-3-11:2000, EN IEC 63000:2018

Spôsob určenia zhody podľa Dodatku V Smernica 2000/14/EC doplnená o 2005/88/EC.

Upovedomený orgán 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D-90431 Nürnberg, Germany previedol schválenie typu EC a certifikáciu č. BM 50475817 0001.

CE

Todd Chipner

viceprezident pre kvalitu – RYOBI Ázia

Oprávnená osoba na zostavenie technického súboru:

SK RYOBI je ochranná známka spoločnosti Ryobi Limited a používa sa na základe licencie. OREGON je registrovaná ochranná známka spoločnosti Blount, Inc.
