NÁVOD NA OBSLUHU PNTS 1300 F5 PARKSIDE

Vysávac na mokré a SUCHé vysávanie

Preklad origináneho navodu na obsluhu

GB IE

8 2 uzaviraci klips
9 Prípojka foukán

Odstránenie/Ochrana Životného

prostredia.84

Náhradné diely/Prislušenstvo....85

Zistovanie zavad 86

Záruka 87

Servisna oprava 88

Service-Center. 88

Dovozca. 88

Preklad originálneho prehlásenia

tozhode CE. 95

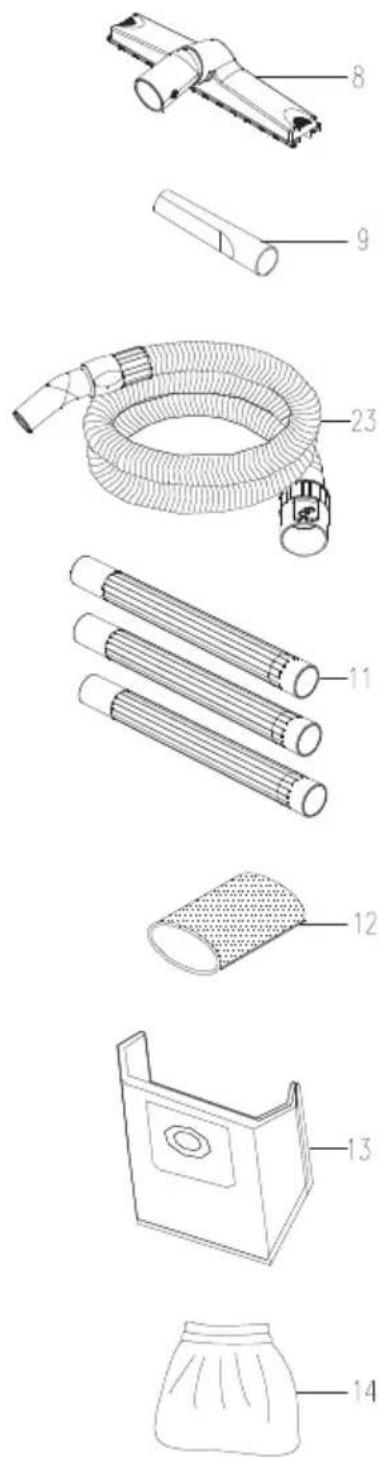

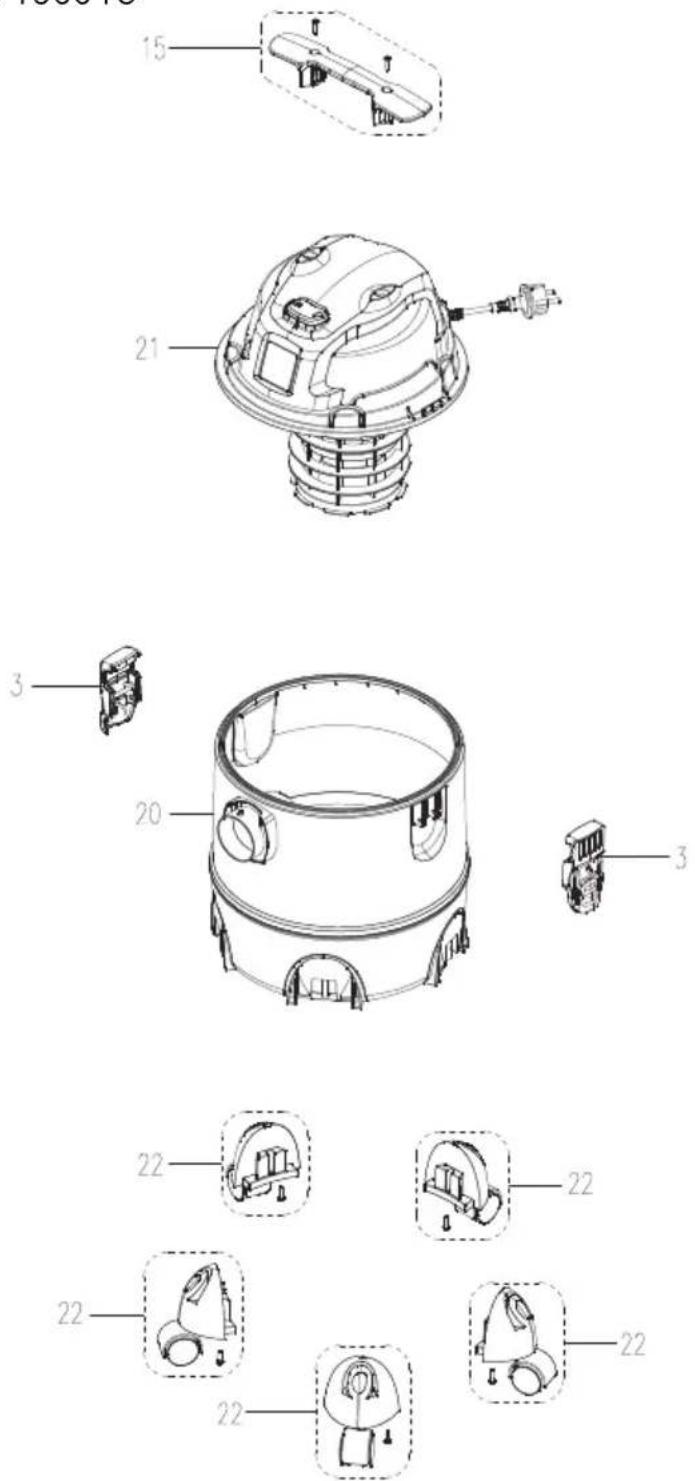

Vykres nahradnych dielov .97

Uvod

GratulujemeVamkzakupeniuVasho
nového prístroja. Tym ste sa rozhodli pre
kvalitny produkt.

Tento pristroj bol poças vyroby testovanyna kvalitu a podrobeny vystupnej kontrole. Tym je zabezpecenafunkcnost'vašho pristroja. Nie je vylucene, ze v ojedinelych priPADoch sa na pristroji alebo v pristroji, resp. v hadiciach nachadza zvysková voda alebo maziva. Nie je to chyba alebo defekt a ani dovod na obavu.

Tento nastroj je urceny pre mokre aSuche vysavanie v domackom prostredi ako napr. v domacnosti, v miestnosti pre hobby, v aute alebo v garazi. Pristoj sa da pouzit ako duchadlo na odsavanie vody.

Tento pristroj nie je vchodny na komercné použivanie. Pri komercnom použití zunikne záruka.

Vysavanie hor'avych, vybusnych alebo zdraviu skodlivych latok je zakazane.

Vyrobca nezodpovedá za škody, ktoré boli zaprčinené použivaním nezodpovedajucim učelu použitia alebo nasprávnou obsluhou.

Vseobecný popis

Obrázky najdete na prednej a zadnej vyklopnej strane.

Rozsaḥ dodávky

Pristroj sa dodáva s nasadenou hlavou motora (1). Za učelom zloženia hlavy

motora a vybratia prisluensstva otvorte uzavieraciklip (8).

Tento vysávac na SUCHá mokré vysávanie stabilnou plastovou nádržou pre naberanie necistot. Nožicky s kolieskami dovoluju velmi lahku ovladatelhost tohoto nastroja. Pri mokrom vysávaní dochodzak vypnutiu sacieho prudu vzduchu prostrednictvom plavaka, ked' je nádrž zachytávajúca necistoty plna.

Prehlad

Skriña

1 Puzdro motora

2 Rukováť na prenášanie + držiak kábla
3 Za-/vypinač
4 4 năstréncé nosiţe pre prísluşeni-stvo
5 Pripojka sacej hadice
6 Nádrž na necistóhy
7 5 nožicky s kolieskami a sukla-dacimi miestami pre prislušenstvo
8 2 uzatvaraci klip 9 Pripojka vyfukovania

10 Siefovy kabel
11 Káblóva svorka

Príslušensstvo

12 Trojdielna nasavacia rura
13 Nasávacia hadica s
14 Rukováťovoučastou

Filter

15 Spongiovy filter pre mokre vysavanie
16 Látkový filter pre SUCHé vysávanie (už montovany)
17 Papierovy vreckovy filter pre yvasanie hrubych necistot

Hubice

s kefou a s gumovou lamelou pre
vysávanie kobercov a hladkych
ploch (už montovaný)

20 Štrbinová hubica

21 Filtracny kos

22 Spony na papierovom vreckovom filtri
23 Natrubok sacej trubice
24 Tesniaci kruzok
25 Vystupok na nasavacom hrdle

Znaky pre použivanie hubica filtrov

Hubica na vysávanie kobercov.

Hubica na vysavanie hladkych povrchov a tvrdych podlah.

Hubica na vysavanie prachu a ne-cistot zo spar a strbin.

Specialnabubica na vysavanie calunenia a matracov.

Špecialna hubica na Čistenie auta.

Filter na vysavanie kvapalin.

Filter nie je vchodný na vysávanie kvapalin.

Filter na vysavanie suchych necistot z domacnosti, garaze a dielne.

Filter na vysavanie jemného prachu ako napr. kamenny a dreveny prach.

Technické udaje

Pristroj...PNTS 1300 F5

Vymeriavacie napatie U 220-240 V\~

50/60 Hz

Vymeriavaci odber (prikon) P..... 1300 W

Ochranná trieda

Druh ochrany.. IPX4

Nasávacia sila ... 17,5 kPA (175 mbar)

Dlizka kábla. 4 m

Objem nádrze na necistoty (brutto) ...20 I

Technické a optické zmeny možu byt'v priebehu dalsieho vyvoja prevedene bez predchadzajuceho ohlasenia. Vsetky miery, pokyny a udaje obsiahnute v tomto navode na obsluhu su preto bez zaruky.

Tento pristroj mozu pouzivat deti od 8 rokov ako aj osoby so znizenymi fyzickymi, senzorickymi alebo mentalynmi schopnostami, alebo s nedostatkom skusenosti a vedomosti, ak su pod dozorom alebo boli poucene o bezpecnom pouzivanji pristroja a Rozumeju rizikam, ktoré z toho vyplyvaju. Deti sa s pristrojom nesmu hrat. Deti nesmu vykonavat cistenie a udrzbu bez dozoru.

Symboly v návode

Vystrażné značky s udajmi pre zabranychie skodám na zdraví alebo vecným skodám.

Prikazové znacky (namiestoVykricnika je vysvetlovany pri-kaz) s udajmi pre prevenciu skod.

Informace značky s informáciami pre lepsie zaobchodzanie s nastrojom.

Symboly na pristoji

Ochranná trieda II (Dvojitá izolácia)

• „Studený popol" je popol, ktorý sa dostatočne dlho chladil a uz neobsahuje zeravé uhíky. To sa dá zistit' prehrabávaním popola kovovým nastrojom pred použitím prístroja. Zo studeného popola nevychadzá uz vnimatelné tepelného ziarenie.

Citajte nasledujuce bezpečnostné pokyny, aby sa vylucili rizika ohladne ohna, elektrického uderu, poranenia osob a vecnych skod:

Takto zabránite nehodám a poraneniam:

• Prevádkyschopný prístroi nikdy nenechávajte na pracovisku bez dozoru.
  Vysavanie pomocou tohto prisroja sa nesmie prevadzaf na l'doch a zvieratach.
  Vysavaci hadicu a trysky poças prevadzky v ziadnom pripadenenasmerujte na seba alebo ine osoby, najmä nie na oci a usi. Hrozi riziko poranenia.
• Nevysavaje horuce, Rozzeravené, horlavé, vybusné alebo zdraviu skodlivé latky. Hrozí nebezpečensvo poranenia. K nim patria okrem iného horúci popol, benzín, Rozpušťadlá, kyseliny alebo lúhy. Hrozí nebezpečensvo poranenia.
• Hubice a sacia trubica sa pri praci s pristrojom nesmú dostaf do výšky hlavy. Hrozi nebezpečenstvo poranenia.

Takto sa vyhnete nahodám a poraneniam skrz elektrický Úder:

• Dbajte na to, aby sa siefovy kabel tahanim po ostrzych hranach, privretim alebo tahanim zań neposkodil.
  Pred kaczdym použitim prekontrolujte siefovú pripojku a predlžovaci kabel s dorazom na poskodenia a starnutie. Prístroi nepouživajte, ak je kabel poskodený.
• Ak sa prípojné vedenie tohto nástroja poskodi, musi byt' nahradené skrz vyrobcu alebo jeho servisné sluzbu zákaznikom alebo podobne kvalifikovanú osobu, aby sa vyvarovalo ohrozeniam.

• Prístroi vypnite a vytiahnite zástrčku zo zásuvky:

• ked' pristroj nepouzivate, prepravujete alebo nechate bez dohl'adu;

• ked' pristroj kontrolujete, cistite alebo odstranujete blokovania;
• ked' chcete uskutočnit' cistiace alebo udrzbové práce alebo vymenit' prislušenstro;
• kéd' je poskodeny elektricky alebo predlžovaci kabel;

• po kontakte s cudzimi telesami alebo pri abnormálnej vibráci.

• Nepoužívajte kábel na vytiahnuitie zástrčky zo zásuvky. Chrante kábel pred teplom, olejom a ostrymi hranami.

Dbajte na to,aby siefove napatie suhlasilo s udajmi na typovom stitku.
- Pripojte pristroi len na zasuvku, ktorá je istená minimálne 16 Å isticom.
- Prístroj zapojte do napajacej zásuvky s ochranným zariadením proti chybovému prúdu (FI spinač) s nameránych chybným prúdom nie viac ako 30 mA.

Takto zabrànite škodám na pristroji a priadne z toho vyplyvajucim škodám na zdravi osob:

• Dbajte na to, aby bol pristroj správne zmontovany a aby sa filtre nachádzali v správnej polohe.
• Nepracujte bez filtrov. Prístroi by sa mohol poskodit'
• Používajte'len náhradné diely a prislušenstvo, ktoré boli dodané a odporučene nasím servisnám strediskom (vid',Náhradné diely/Príslusenstvo'). Použitie cu-dzich náhradnéch dielov má za nasledok okamžitu stratu nároku zo záruky.
• Opravy prístroja dajte previest' len nami autorizovanym servis-nym strediskám.
• Dodržujte pouny pre Čistenie a udrzbu pristroja.
• Uschovávajte prístroi naSuchom miesto a mimo dosahu deti.

Montáž

Hubica na dlážku (18) s nástrč-nou násadou (19):

na mokre aSuche vysavanie hladkych ploch a kobercov.

Hubica na dlázku (18) bez nástrčnej násady (19):

na mokre aSuche vysavanie kobercov, na odstranenie zatvrdnutej spiny.

Zatlacte spony na hubici na dlazku (18) doprava a dolava a zlozte nastrocnu nasadu (19).

bezCitlivé poftly sa mozu pri praci (1) bezmasadoej nasyooskrabat. na zachytava

Strzainovice hubicad (20):

na vysavanie strbin, rohov a vykurovacich telies.

Mokré vysávanie

1. Pre mokré vysavanie nasadte spongiovy filter (15) na filtracný kôs (21).
   Pre zabrànenie natrhnutiu penového filtra (15),
2. použite len suchý penový filter;

3. pri vladani natočte trochu okraj filtra a pretáčajte ho potom opat spat.

4. Odsávanie (odčerpávanie): Ponorte nasávaci hadicu (13) na držadle (14) do nádoby s vodou a vodu odsávajte.

5. Po odsávani ihned'vyprázdnite nado-bu z ušlachtileho kovu, pretoze nie je konštruovaná na uskladnovanie kvapalín (vid', Cistenie/Üdržba").

V pripe, ze z pristroja vystupuje pena alebo tekutina, ihned ho vypnite.

Suché vysávanie

Pri dodani spotrebica je textilné filtracné vrecko (16) už vložené.

Volitelne je dostupny skladany filter, ktory moze byt' pouzitny namiesto latkoveho filtra obsiahnuteho v dodavke (pozri „Nahradne diely/ Prisluşenstro").

Vysavanie s papierovym filtracnym vrecuskom:

Aby sa papierovy filter nezapchal prilis skoro, odporucame pouzitie papieroveho filtracného vrecúška.

1. Latkovy filter (16) vyhrnte na filtracny kôš (21).

2. Stisnite pri perforaci diolu lamelu (22) papieroveho vreckového filtra (17).

3. Nasadte papierovy vreckovy filter (17) na natrubok sacej trubice (23) leziaci vo vnuti vid; Tesniacci kruzok (24) na otvore filtracného vrecka musi kompletne obopnuf prechod k nasavaciemu hrdu.

Volitelne je filter pre jemny prach, ktoré moze byt' pouzite namiesto papierove filtracné vrecko zahrnutého v obsahu dodávky (pozri „Náhradné diely/Príslusentvo").

Vysávanie jemného prachu:

Pri určitych pracach (napr. brusenie farieb a lakov, fržovanie alebo vřtanie murov, brusenie alebo vřtanie tvrdého dreva) može vznikat zdraviu skodlivy prach. Pre tento jemný prach odporucame použit nasledujuce ponúkané možnosti kombinácie filtrov (vid „Náhradné diely/Príslusenstvo"):

1. Skladany filter, ktory sa pouzije na-miesto dodaného textilného filtracného vrecka (16);
2. Filtracné vrecko na jemný prach z rúna, ktoré sa použije namiesto dodaného papierového filtracného vrecka (17).

Funkcia vyfukovania

Odporuca sa prevadzka bez pouzi-tia filtra.

Za ucelom fukania nasadte na pripojku (13) na hlave motora saciu hadicu (9).

Čistenie/Üdržba

• Po ukončeni prevalkvyvprázdnite nádrž s necistotami (6).
  Nadrz na necistoty vycistite vlhkou handrickou.
• Spongiový filter (15) vyumývajte vlažnou vodou a mydlo m a nechajte ho uschnút.
• Vypraste latkovy filter (16). Pripadne ho vyperte vlažnouvodou a myd-lom a nechajte ho vysusit.
• Plné papierové filtracné (17) vrecko vymente (pre dodatočné objednanie vid „Náhradné diely/Príslusentvo").
• Vyklepte skladany filter, ktory je mozné zakúpit'ako opciu a yvčistite ho so štečom alebo metlickou.

Udrzba

• Pristroi si nevyžaduje udrzbu.

Ulozenie

• Pri uschove obmotaje siefovy kabel (10) okolo drziaka (2). Upevnite siefovy pripojovaci kabel pomocou kablovej svorky (11).

• Zastré rozložené nasávacie rúry (12) do držiaka pre príslušenstvo na nožickák (7) nastroja.

• Omotaje nasavaciu hadicu (13) okolo zariadenia a zastr cate cast'rukovate (14) do nasavacej rury (12).
• Pre ulozenie hubic sluzia nastroché nosiice (4) na motorovej casti.
• Prístroi uschovajte na suchom miesto a mimo dosahu deti.

Odstránenie/Ochranaživotného prostredia

Pristroj, prisluşensstvo a obal odovzdajte v sulade s požiadavkami na ochranuŽivotného prostredia do recyklačnej zberne.

Prístroi odovzdajte do recyklacnej zberne. Použité umelohmotné a kovové Časti sa možu podla druhu materiálu Roztriedit' a tak odovzdat' do recyklacnej zberne. V pri pade otázok sa obratte na nase serviné stredisko. Likvidáciu vašich chybnych zaslanych prístroižov uskutočnime bezplatne.

Náhradné diely/Príslušenstvo

Náhradné diely a prislušenstvo najdete na strane www.grizzly-service.eu

Ak by sa mali vyskytnuf problemy s procesom objednávky, použite, prosím, kontaktny formulár.

Pri d'alsich otazkach sa obratte na "Servisne centrum" (pozri stranu 88).

Pol. Pol. Oznacenie Použitie Č. Artiklu

Označenie	Prevedenie	Použitie	Č. Artiklu
filter pre jemný prach 20-litrový, 5 kusov	dvojvrstvová mikrofiltracná látka, biela		30250111
skladaný filter s krytu filtra	bez vnúterným oceťovým pletivom		91092030
skladaný filter bez krytu filtra	s vnúterným oceťovým pletivom		91099009
veko filtra	pre skladaný filter		91092036
hubica na Čalúnenie Čierna			72800040
hubica na vysávanie v aute	čierna		91096445

Zistovanie zavad

problém:nozná príčina odstrányenie zámady
prístroi nechce na-šartovat'	chyba sieťové napătie	skontrolováť zásuvku, kábel, vede- nie, zástrčku a poistku, przy. opra- va elektroodborníkom
	porucha vypínača (A 3)
	opotrebované uhlíkové kefky
	porucha motora
malý alebo chýba- júci sací vykon	hadicový systém (A 13/14) alebo hubice (A 18/20) su upchané	odstránty dôvody upchania a blo- kovania
	sacia trabica (A 12) nie je správné poskladaná	saci trabicu poskladajte správné
	nádrž (A 6) je otvorená	nádrž uzavrite
	nádrž (A 6) je plná	nádrž vyprázdnite
	filter (A 15/16/17) je plný alebo upchaný	filter vyprázdnite, vyčistite alebo vyměnte
	plavák vo filtracnom koši (21) sa nepohybuje	uvolnite plavák
	plavák vo filtracnom koši (D 21) je chybný	oprava službou zákazníkom
plavák nevypíná prístroi	plavák vo filtracnom koši (21) sa nepohybuje	uvolnite plavák
	plavák vo filtracnom koši (D 21) je chybný	oprava službou zákazníkom
prach alebo nečis- tóty sa zo spotrebi- ča vyfúkajú	filter (A 15/16/17) nie je vložený, alebo je vlože- ný nesprávné	vložte chýbajúci filter alebo skontro- lujte správné uloženie filtrà

Záruka

Záručná lehota začina dnozm zakúpenia. Pokladnicny doklad ako original prosim starostlivo uschovajte. Je potrebny ako dokaz o zakúpení.

Ak sa poças troch rokov od datumu zakupenia tohto produktu vyskytne materiána alebo vyrobná chyba, produkt - podla nasho rozhodnutia - bezplatne opravime alebo nahradíme. Predpokladom záruky je, ze v priebehu trojročnej lehory bude predloženy poskodený pristroi aPokladnicný doklad a stručne opísanova chyba a kedy sa vysktyla.

Záručná doba a nárok na odstránenie vady

Záručná doba sa poskytnutim záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Pripadné škody a nedostaty vzniknute už pri zakúpení sa musia ihned' po vybaleni ohlasit'. Opravy vykonané po uplynuti záručnej doby su spoplatnené.

Rozsaḥ záruky

Pristroj bol vyrobeny podla prisnych smernic kvality a pred dodanim bol svedomite kontrlovany.

Záruka sa tyka materialovych alebo vyrobnych chyb. Tato záruka sa nevztahuje na diely produktu, ktoré su vystavené normalnemu opotrebeniu a preto sa mozu povazovat' za opotrebované diely (napr. filter alebo nadstavce) alebo na poskodenia na krehkych dieloch (napr. yypinač).

Tato záruka zaniká, ak bol produkt použivaný poskodený, neodborne alebo nebola vykonávaná udrzba. Pre odborné použivanie produktu je nutné presne dodržiavat' vsetky námody uvedene v navode na obsluhu. Bezpodmienečne sa vyhnite použivaniu, ktoré sa v navode na obsluhu neodporúca alebo pred ktorym ste boli vystrihani.

Produkt je urceny len pre sukromné použitie a nie v oblasti podnikania. Záruka zaníká pri nesprávnom a neodbornom používani, pri nasilnom používani a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke.

Postup v pripline reklamacia

Pre zabezpečenie rychleho spracovania
vasej ziadosti postupujte prosim podla na-sledujúcichPokynov:

Pri vsetkych poziadavkach predlozte pouladnicny doklad a cislo artiklu (IAN 315160_1904) ako dokaz o za-kupeni.
Cislo artiklu najdete na typovom stitku.
- Ak sa vyskytnu chyby funkcie alebo iné nedostaty, kontaktujte najskór nasledne uvedené servisné oddelenie Telefonicky alebo emailom. Nasledne obdržite dalsie informácie o priebehu vasej reklamácie.
- Produkt evidovany ako poskodeny możete po dohode s nasim zákaznickym servisom, s prilożenym dokladom o za-kupeni (pokladnicny doklad) a s udajmi, v com chyba spoćiva a kedy vznikla,zaslat bez postovného na adresu

servisu, ktorá vám bude oznámena. Pre zabranenie dodatočnych nákladov a problémov pri prevzati použite lentu adresu, ktorá vám bude oznámena. Nezasielajte prístroi ako nadmény tovar na náklady prijemcu, expresne alebo s iným špecialnym nákladom. Prístroi zašlite so vsetkými Častami prisluşenstva dodanymi pri zakúpeni a zabezměte dostatočne bezpečné prepravné balenie.

Servisna oprava

Opravy, ktoré nepodliehaju záruke, mo-zeme nechat vykonat' v nasej servisnej pobočke za uhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov.

Mozeme spracovat'len pristroje, ktoré boli dorucené dostatočne zabalene a so zaplatenym postovnám.

Pozor: Prístroj zašlite do nasej servisnej po-bocky vycisteny a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad-merný tovar na náklady prijemcu, expres-ne alebo s inym špecialnym nákladom. Likvidáciu vašich poskodenych zaslanych prístrojov vykoname bezplatne.

Service-Center

Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

IAN 315160_1904

Dovozca

Nasledujúca adresa nie je adresa servisu. Najskór kontaktujte hare uvedené serviné centrum.

Preklad originálneho prehlásenia o zhode CE
Potvrdrzujeme týmtó, zearto vysávac na mokrá aSuché vysávanie konštrukčnej série PNTS 1300 F5 Poradové Čísló 201907000001 - 202002272132 zodpovedá nasledujúcim príslužnám smerniciam EU v ich prune platnom znení:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy akoi národné normy a predpísey:
EN 60335-1:2012/A11:2014 • EN 60335-2-2:2010/A1:2013 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62233:2008 • EN 62321-1:2013
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode (19)** je vyrobca:
Grizzly Tools GmbH & Co. KG Stockstädtler Straße 20 63762 Großostheim, Germany 20.02.2020	Christian Frank Osoba splnomcená na zestavenie dokumentácie

• Vyssie popisany predmet vyhlasenia splina predpisy smernice 2011/65/EU Europskeho parlamentu a Rady z 8. juna 2011 pre obmedzenie pouzivania urcitych nebezpechnych latok v elektrickych a elektronickych pristrojoch.

** Obe posledné cislice roka, v ktorom bolo pripojené oznacenie CE.

2019-07-31 rev02-TvR

Explosionszeichnung • Exploded Drawing Vue éclatée • Explosietekening Rysunek samorozwijajacy • Rozvinuté náčrtky Vykres náhradných dielov

PNTS 1300 F5
