CBT92402X - Kuchynský digestor CANDY - Bezplatný návod na obsluhu

Typ produktu	Kuchynská digestor
Model	CBT92402X
Značka	Candy
Elektrické napájanie	220-240 V / 50 Hz, trieda I, poistka max 6 A
Výkon motora	Nešpecifikované v návode
Počet rýchlostí	3 rýchlosti (nízka, stredná, vysoká)
Osvetlenie	Halogénové alebo LED žarovky 1 W (podľa verzie)
Časovač	Áno, automatické vypnutie po 15 minútach
Prevádzkové režimy	Odsávanie vzduchu (potrubie) alebo recirkulácia (uhlíkový filter)
Odporúčaný priemer potrubia	150 mm (minimálne 120 mm)
Minimálna inštalačná vzdialenosť	65 cm nad elektrickou varnou doskou, 75 cm nad plynovou alebo kombinovanou doskou
Tukové filtre	Umývateľné kovové filtre (umývačka riadu alebo ručne), čistiť každé 2-3 týždne alebo pri signáli « C »
Uhlíkový filter	AF90 alebo AF100, vymieňať každé 3 až 5 mesiacov (nečistiteľný)
Údržba povrchov	Mäkká vlhká handrička, jemný čistiaci prostriedok, žiadne abrazívne prostriedky
Ochrana detí	Použitie možné od 8 rokov pod dohľadom; nenechávajte deti hrať sa so zariadením
Inštalácia	Musí ju vykonať kvalifikovaný elektrikár; kábel s uzemnením
Hmotnosť	Nešpecifikované v návode
Rozmery	Nešpecifikované v návode
Stupeň ochrany	Trieda I
Dodávané príslušenstvo	Plastové odsávacie potrubie, hliníkové flexibilné potrubie, montážne skrutky
Popredajný servis	Kontaktujte autorizovaný technický servis pre všetky opravy alebo výmenu dielov

Často kladené otázky - CBT92402X CANDY

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 65 cm pre elektrickú varnú dosku a 75 cm pre plynovú alebo kombinovanú dosku.

Ako čistiť tukové filtre?

Kovové filtre sa čistia v umývačke riadu alebo ručne horúcou vodou a saponátom. Mali by sa čistiť každé 2 až 3 týždne alebo hneď, ako sa objaví signál « C ».

Kedy treba vymeniť uhlíkový filter?

Uhlíkový filter sa musí vymieňať každé 3 až 5 mesiacov v závislosti od používania. Nečistí sa.

Aký typ žarovky použiť na výmenu osvetlenia?

Halogénová alebo LED žarovka musí mať rovnaký výkon ako pôvodná (pozrite si návod pre presný typ). Pred výmenou žarovky odpojte zariadenie.

Ako aktivovať časovač?

Stlačte tlačidlo štartu motora na viac ako 2 sekundy. Časovač sa aktivuje na 15 minút, potom sa motor automaticky vypne.

Čo robiť, ak digestor nefunguje?

Najskôr skontrolujte, či je digestor zapojený a či je poistka neporušená. Uistite sa, že napätie je 220-240 V. Ak problém pretrváva, kontaktujte autorizovaný technický servis.

Môžem používať digestor bez odsávacieho potrubia?

Áno, v režime recirkulácie. Musíte nainštalovať aktívny uhlíkový filter na absorpciu pachov. Filtrovaný vzduch sa vracia do kuchyne.

Aký priemer odsávacieho potrubia sa odporúča?

Odporúčaný priemer je 150 mm. Použite čo najkratšie potrubie s čo najmenej ohybmi pre optimálny výkon.

Ako interpretovať signál « C » na displeji?

Signál « C » znamená, že kovové filtre je potrebné vyčistiť (približne po 60 hodinách používania). Po vyčistení stlačte tlačidlo na viac ako 3 sekundy na vymazanie signálu.

Aké sú dôležité bezpečnostné opatrenia?

Nedotýkajte sa horúcich žaroviek, nepoužívajte digestor bez filtrov, dodržiavajte minimálne vzdialenosti a zabezpečte dostatočné vetranie, ak je digestor používaný súčasne so spotrebičmi na spaľovanie.

NÁVOD NA OBSLUHU CBT92402X CANDY

Délka prípojky: cca 1,3 m

Tento spotbrebi splnujepokyny EU pro odstraovani rušeni.

NEBEZPEČI

5.7 Nebezpeci urazu elektrickym proudem!

zariadenia, ktoré prepustaju vzduch spat do miestnosti).

2.1 Život ohrozujúce nebezpečenstvo, nebezpečenstvo otravy

NEBEZPECENSTVO

V dosledku opatovného nasávania spalin existuježivot ohrozujuce riziko a nebezpečenstvo otravy. Počas prevadzky vývodu na vypúst'anie vzduchunepoužívajte spotrebić súcasne so zariadeniami, ktoré vypúst'aju toxické plyny czdymovú ruru, akonapriklad ohrievace na plyn, naftu, drevo āu hlie, sprchové ohrievace, ohrievace vody atd.,Pokial nemáte dostatočné zásobu vzduchu.

Obr. 2: Nebezpečenstvo otravy

Ventilované zariadenia (ako napriklad ohrievače na plyn, naftu, drevo Či uhlie, sprchové ohrievače, ohrievače vody) prijimaju spašovaci vzduch z miesta instalácie a odpadové plyny vypúst'ajú cz odpadový plynový systém (napr. dymovú rúru). Ked je digestor zapnutý, pohlcuje vzduch z kuchyne a z okolitích miestnosti. Ked něma primerány vstup vzduchu, vzníká vákuum. V takych prípadoch su z dymovej rúry a vedenia odpadových plynov pohlcované toxické plyny, ktoré su nasledne nasávané spāt dovnutra. Obr. 2 Preto musi byt vždy zabezpečený privod Čerstveho vzduchu. Obr. 3

Obr. 3

NEBEZPECENSTVO

Nebezpečenstvo požiaru!

Následkom iskrenia. Instalácia spotrebia nad ohrevné zariadenie, ktoré je ohrievané pomocou pevného paliva (napr. dewom Či uhlim) je povolená iba vtedy, ak má neodnimatełny kryt. Čo sa tyka instalačného postupu, treba dávat pozorna aktuálne platné stavebné nariadenia a nariadenia miestnych elektrárenskych a plynárenskych spolocrnosti. Spotrebić molesposobit požiar, pokial ho nečistite v sulade sPokynmi.

NEBEZPECENSTVO

2.3 Nebezpečenstvo telesného poranenia!

Pocas instalacie hrozi nebezpecenstvo telesného poranenia v dosledku ostrych hrn. V priebehu celeho instalacného postupu tohto zariadenia pouzivaje ochranné rukavice.
Zdovodu hrozby padu spotrebica sa montaž bezpečnostnych skrutiek a krytov musi vykonávat podla použivatełskej priúchy.

NEBEZPECENSTVO

2.5 Nebezpečenstvo požiaru a telesného poranenia!

V priade opravy, ktorá sa nevykonáva podla pravidiel alebo podla potreby, vypnite poistku alebo odpojte sietový kabel spotrebica. Opravu musí vykonávat iba autorizovaný technický servis alebo oprávné odborník.

POZNÁMKA

Ak je zariadenie chybné alebo poskodené, vypnite poistku alebo odpojte sietový kabel spotrebica a zavolajte autorizovaný servis.

POZNÁMKA

Ak je poskodeny sietovy kabel, musi ho vymenit vyrobca alebo autorizovany technicky servis alebo iny personal kvalifikovan y na tej istej urovni, aby sa predislo akejkolvek nebezpečnej situácii.

POZNÁMKA

Ak su ziarovky zariadenia chybné, vampite poistku alebo odpojte sietovy kabel zariadenia. Aby sa zabranilo pretazeniu ostatnych ziaroviek, ihned ziarovku vymene (najskor počkajte, kym ziarovka vychladne).

POZOR

Vystupné potrubie vzduchu na toto zariadení nesmie byt' pripojené k dymovej rure na vypust'anie dymu tvoreného zariadením, ktoré vyuzíva plyn alebo iné paliva.

3 POUŽITIE SUHLÍKOM A BEZ UHLÍKA

Toto zariadenie moźete používat v režime odvádzaného vzduchu a v režime vzdusnej ventilación.

Režim odvádzaného vzduchu

Pohlteny vzduch je Čisteny filtrami proti mastnote a je odvádzaný cz potrubný systém. 4

Odsavané plyny, ktoré su opatovne pohlcované, možu spősobit otravu. Odsavaný vzduch sa nesmie prenasat do vetracieho komina aktívného dymu alebo oppadoveho plynu, ci do vetracieho komina použivaného na ventiláciu miestnosti, kde su nainstalované tepelné zdroje.

Režim ventilovaného vzduchu

Pohleny vzduch je Čisteny pomocou filtrov protimastnote a aktivnym uhlikovym filtrom, a potom sa prenaša spāt' do kuchyne. 5

Obr. 5: Vyvod vzduchu s uhlikovym filtrom

Aby sa zadržiavali latky, ktoré spôsobujú zapach v režime ventilovaného vzduchu, musite k zariadeniu pripojit aktívy uhlikovy filter. Obratte sa na autorizovaného predajcu, ak potrebujete informácie o rožnych dostupných možnostiach, ktoré sa dajú vyuzit v režime ventilovaného vzduchu tohto zariadenia. Móžete si zakúpit prislušenstvo nutné na tento postup na prislušních predajních miestach, v autorizovanom servise alebo na internetovych predajních strediskácch.

V prostredi bez ventilacného komína sa musí na filtrvanie vzduchu a jeho opātovnú cirkuláciu používat' aktívny uhlikový filter. Aktívny uhlikový filter musí dodat servis alebo predajca. Pred vlozením uhlikového filtra zariadenie odpojte. Pretoze sa uhlikový filter používa v kuchyni bez vyvodu ventilacného komína, musí sa vymieñat každych 3 - 5 mesiacov v závislosti od používania. Uhlikový filter sa nikdy nesmie umývat'. Filtre protí mastnote musia byt' vo vyrobku nainšalované bez ohl'adu na to, ās paoužíva alebo nepoužíva uhlikový filter. Nepoužívajte vyrobok bez filtra protí mastnote.

Zariadenie, ktoré ste si zakúpili, je vchodné na použitie suhlikovým filtrom AF 90.

1. Vložte uhlikový filter do svojho krytu. Obr. 6
2. Otácanim uhlíkového filtravsmere hodinovych ruciciek skontrolujte, ci uplne sedi na svoiom miesto. Obr. 6

Zariadenie, ktoré ste si zakúpili, je vhodné na použitie s uhlíkovým filtrom AF 100.

1. Vložte uhlikový filter do svojho krytu. Obr. 6
2. Otáčaním uhlíkového filtra v smere hodinovych ručiciek skontrolujte, ā uplne sedí na svojom mieste. Obr. 6

NEBEZPECENSTVO

Pred každou udžbou a Čistenim sa musi digestor odpojit' a spotrebič sa nesmie používat.
Cistenie a používatě'skú udrzbu zariadenia nesmú vykonávat' deti bez dozoru.
Povrch by sa mohol poškodit' v dösledku agresívnych a abrazívnych Čistiacich prostriedkov. Nikdy nepoužívajte agresívne a abrazívne Čistiacé prostriedky.

Dokúpte si od autorizovaného technického servisu Čistace a ochranné látky, ktoré su pre zriadenie vchodné. Povrch a ovladacie jegnotky zariadenia su citlíve na škrabanie.

■ Povrch Čistite mäkkou vlhkou utierkou, prostriedkom na umyvanie riadu alebo jemným Čistiacim prostriedkom na sklo. Pomocou vlhkej utierky zmákčite suché, lepkavé nečistoty. Neoskrabovat!
- Nie je vchodné používat' SUCHé utierky, hubky, ktoré by mohl i poškriabat' povrch, ani materiały, ktoré vyžadujú drhnutie, ani iné agresívné Čistiance prostriedky s obsahom piesku, sódy, kyseliny Či chlóru.
Povrchy z nerezovej ocele cistite len v smere ich cistenia.
Na ovladacie jegnotky nepouzivaje cistiace prostriedky na nerezovu ocel'ani vlhke utierky. Cistenie kovoych filtrov proti mastnote Pouzite kovove filtrre proti mastnote zadrziavaju mastne ciastocky vo vlhkosti a pare vytvorenej v kuchyni. Kovove filtrre proti mastnote cistite asi kazdé tri mesiacr prinormalnychodpmienkach pouzivania (1 až 2 hodiny donne).
Nepoužívajte nadmerne účinné kyslé alebo zásadité Čistace prostriedky.

4.3 Vyberanie/instalácia hliníkového filtra

Potiahnite hliníkový filter smerom k sebe tak, ze ho zatlačite za pútko. Pri nasadzovani filtra zopakujte tento postup v opacnom poradi.

5 INSTALÁCIA ZARIADENIA

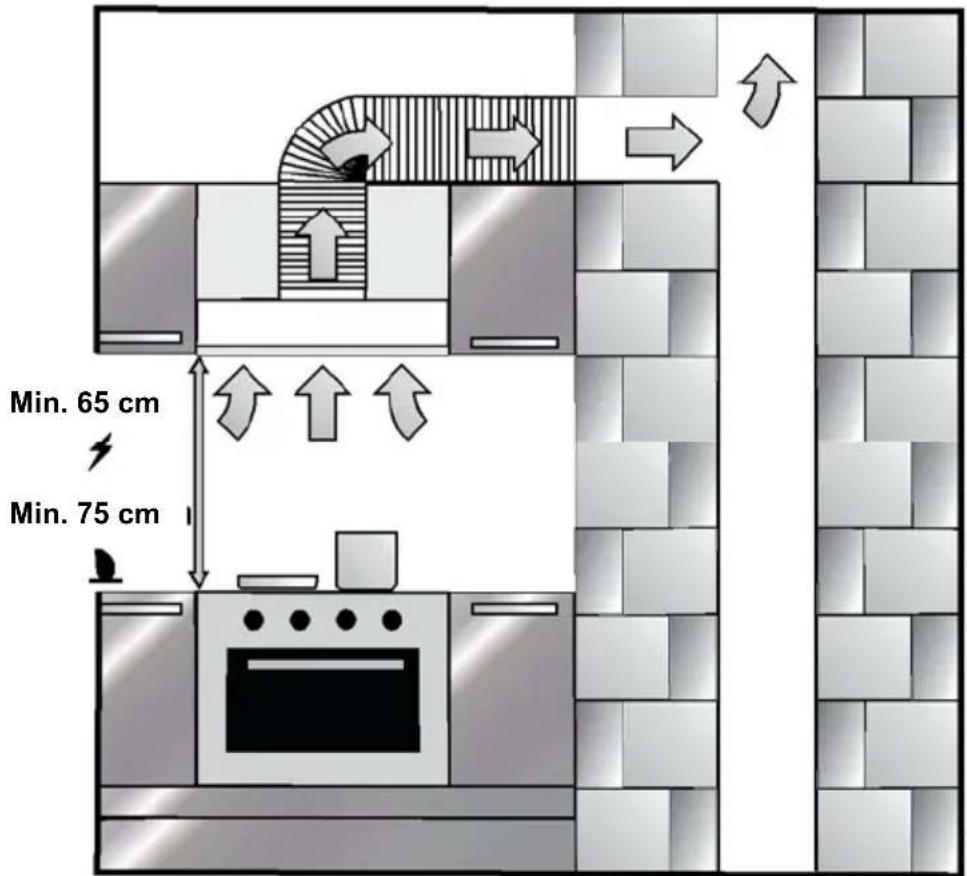

Obr. 7: INSTITÁCIA ZARIADENIA

Po dokončeni instalácie digestora musi byt minimálna vzdialenost medzi vyrobkom a akýmkol'vek elektrický sporákom 650 mm, medzi digestorom a plynovým sporákom alebo sporákom spaújúcim iné palíva to musi byt 750 mm. Obr. 7

5.1 Instalácia a vybalenie zariadenia

Skontrolujte, ci nie je zariadenie zdeformované.

5.2 Instalácia a vybalenie zariadenia

5.3 Režim odsávania vzduchu

NEBEZPECENSTVO

Smrtel'né nebezpečenstvo!

Odvádzané plyny, ktoré su opātovne nasávané, možu spôsobit' otravu. Odvádzáný vzduch sa nesmie prenášat vetracou rúrou aktívneho dymu alebo odpadoveho plynu, ārúrou použivanou na ventiláciu miestnosti, v ktorych su nainstalované tepelné zdroje. Ak chcete prenášat odsávaný vzduch do vetracieho komína neaktívneho dymu alebo odpadoveho plynu, budete musiet ziskat' povolenie od oprávného komíra.

5.4 Vedenie na odvádzanie vzduchu

Informáce: Vyrobca zariadenia nenesie zodpovednost' za chyby spösobene uloženymi rúrami.

Zariadenia vykazuje majvyssiu funkcnost pri pouziti kratkej a plochej rury na vzduchovy vydov, aka aj rury s co majvacsim priemerom.
Pri dlhych a hrubych rurach vzduchoveho vydovus pouzitim viacerych kolien alebo v priade rury s priemerom mensim nez 150 mm nie je mozné dosiahnut optimaly vykon ventilacion, priom narastahlucnostventilatora.
Rury a hadice použité pri kladení vedenia vystupu vzduchu musia byt vyrobené z nehor'av'ych materialov.

Kruhové rúry

Odporuca sa, aby bol vnutorny priemer 150 mm alebo aspon 120 mm.

Hranaté potrubie

Vnutorny prierez musi sediet priemerukruhovych rur.

0 150 mm cca 177 cm²

0 120 mm cca 173 cm²

Hranaté potrubia by nemali mat'oste kolená.
Používajte tesniace pásky pre Rozličné priemery rúr.

5.5 Kontrola steny

Stena musi byt' plochá, rovná a musí mat dostatočné nosné kapacitu.
Híbka vyvṛtan'ych otvorov musi vyhovovat džke skrutiek. Hmždinky musia správné zapadnút.
■ Skrutky a hmożdinky v ochrannom kryte suvhodné na použitie v pevnej monolitickej stene. Použivajte pripevnovaci material vchodný prepríslusné konstrukcie (napr. sadrokartón, porobeton, dutinkové tehly)

Potrebné udaje pripojenia su uvedené na typovom štitku vo vnútri zariadenia. Ak chcete štitok vidiet, kovové filtré proti mastnote musite vybrat'.

Düzka pripojenia: cca 1,3 m

Vždy musí byt'možné odpojit zariadenie od elektricnej siete. Zariadenie sa musí zapojit k chránenej zásuvke, ktorá je nainstalovaná podla predpisov. Ak sa po instalácii alebo počas požadovaného pevného pripojenia nedá dostat k zástréche, musia byt' k dispozicii viacpólove oddel'ovacie svorkovnice s aspon 3 mm kontaktnou vzdialenost'uk instalácii. Pevné pripojenie musí urobit' elektrikár.

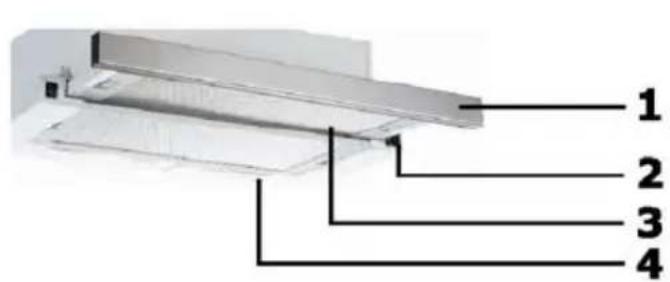

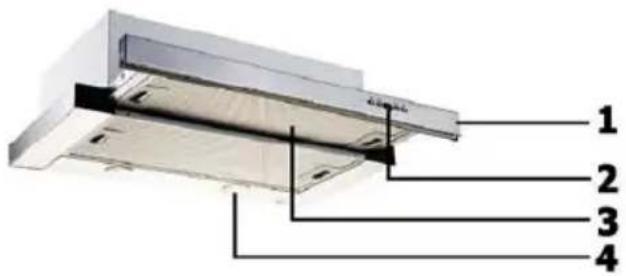

6 PREHL'AD ZARIADENIA

Obr. 9: PREHL'AD DIGESTORA

1. Predný panel
2. Kluc
   3.Filter
3. Osvetlenie

7 ZLOZENIE VYROBKA

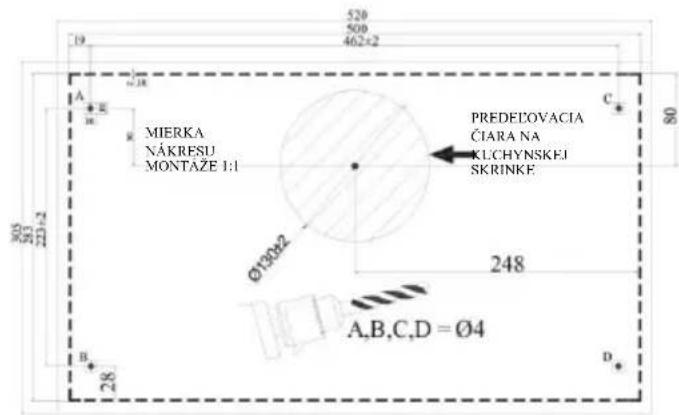

Vrtanie zavesnych otvorov

Urobte otvory s priemerom 4 mm na bodoch naznačenych ako A, B, C, D na montážnej schéme. Obrázok 2

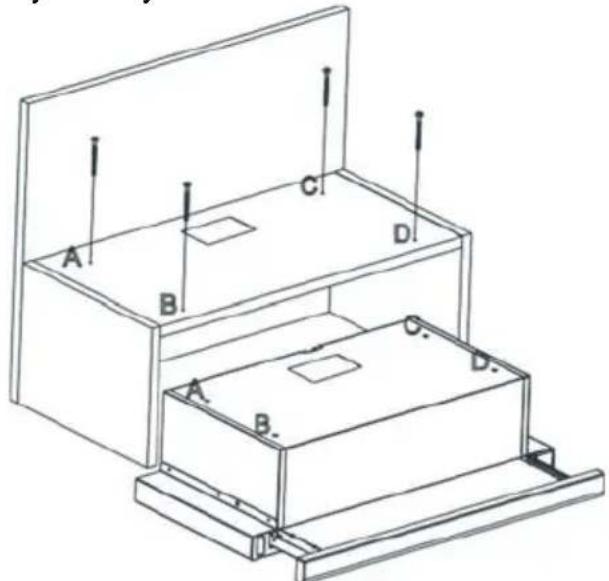

Obrázok 2

Zariadenie by malo byt' primontované k skrinkev bodoch A, B, C, D pomocou 4 x 40 skrutiek dodanjch spolu so zariadenim. Predny panel by sa pri pohybe posuvnej supravy nemal šuchat o kryt skinky. Obrázok 3

Obrázok 3

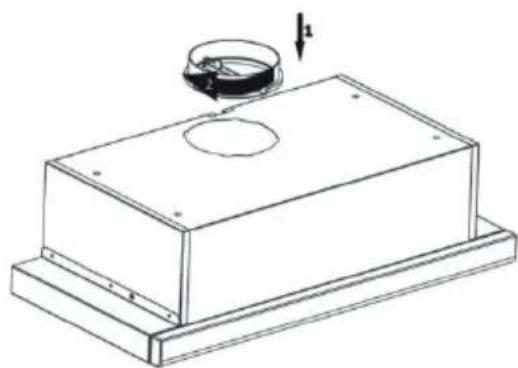

Umiestnite plastovy vetraci komin dodany spolu so zariadenim na vystup komina na zariadeni. Potocte plastovym kominom v smere hodinovych ručiciek. Obrázok 4

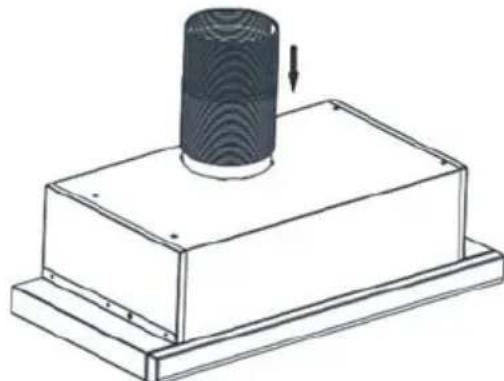

Nainštalujte ohybnú hliníkovú rúru do plastového vystupu vetracieho komína. Nainštalujte

druhý koniec rúry do otvorukomína na stene. Obrázok 5

Obrázok 4

Obrázok 5

POZOR

Kedze krutenie a ohybanie hlinikovej rury vediek znizeniu vykonu odsavania vzduchu, snazte sa skrucaniu a ohybaniu zaranit.

Funkcie zariadenia

Digestor sa použiva v kuchyni spolu s vetracím komínom alebo bez neho.

V priade použitia s vetracim kominom:

V pripade použitia s vetracim kominom sa musi digestor pripojit ku komiu, ktory bude odvadzat vzduch. Vyberte si ten majkratsi sposob, akym rurový systém povedie ku komiu, aby ste ziskali maximalućinnost digestora. Tento produkt je vyrobený v tvare vchodnom na použitie spolu s vetracim kominom.

8POUZITIE VYROBKU

3. Cirkulačný spínač

Ak chcete spustit spotrebič na tretej rychlosti, posuţe spinač smerom nadol.

3. Cirkulačný spínač

Ak chcete spustit
spotrebič na tretej
rychlosti, posunte spinač
smerom nadol.

Spotrebič má 3-úrovnovú ventiláciu. Jedna z nízkej-strednej-vysokej urovne ventilácie sa zvoli v závislosti od výparov pri varení a smažení. Zapne sa stlačením ovladacích tlacidiel motora na prednom panei. Elektronicky ovladané moderny majú automaticák Časovač.

Časovač

Ak stlacite ktorekol'vek z tlačidiel na spustenie motora na dlhsie než 2 sekundy, aktivuje sa funkcia Časovača strvanim 15 minút. Displej zobraži signál, kedy sa spustil Časovač a motor o 15 minút neskór automaticky zastane. Čistenie kovoveho filtra: Ked' sa na displeji znázorní "C" alebo (v závislosti od používania) každé 2 - 3 týzdne, treba filtrte vycistit. Po vycisteni a nainstalovaní filtrov stlacte tlačidlo (①) na dlhsie než 3 sekundy, aby sa vymazalo "C" (ked' je zariadenie vypnuté). Na displeji sa zobraží pismeno "E" a vyrobok sa Prepne do normalnej prevadzky. Ak sa má zariadenie používat bez toho, aby sa vymazalo "C", ked' stlacite tlačidlo (①na 1 s budete pozorovat aktivnu prevadzku, a potom sa znovu zobraží "C", pričom motor zestane zapnutý.

POZOR

Symbol "C" sa zobrazi na konci 60 hodin použivania vyrobku.

Symbol "C" sa zobrazi na konci 60 hodin používania vyrobku.

Zapnutie - Vypnutie: Zariadenie sa zapne, len co stlacite toto tlacidlo.

POZNÁMKA: Znáčka "c" sa znázorní na konci 60 hodin používania vyrobku.

Efektivne použivanie s učelom šetrenia energia:

• Pri použivaní digestora si nastavenie rychlosti prisposobte vzhladom na intenzitu vyparov a pachov za účelom šetrenia energia.

• Používajte nízku rychlost' (1 - 2) pri normalnych podmienkach používania a vysoku rychlost' (3) pri intenszivnom pachu a výparoch.

• Svetlá na digestore slúžia na osvetlenie varnej zony.

• Digestor obsahuje motor, ktory má rozne rychlosti.

9 VYMENA ZIAROVIEK

NEBEZPECENSTVO

Odpojte digestor z elektrického napájania. Najskör nechajte svetlá vychladnút, pretozeked' su horuce, možu vám popálit' ruky.

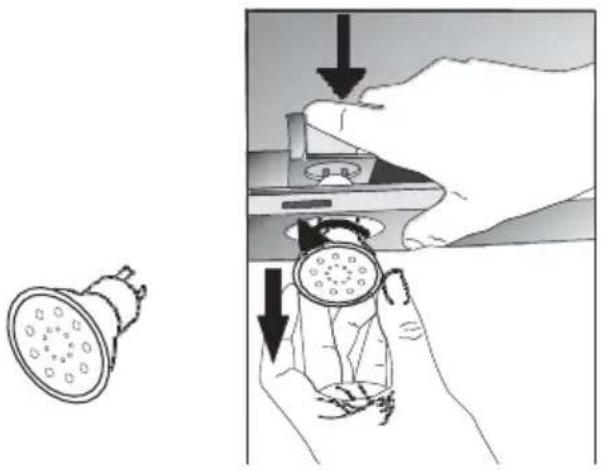

9.1 Výmena halogénovejžiarovky

Obr. 13: Výmena LEDžiarovky

Vyberte hliníkový kartridžový filter. Vyberte nefunkčné Žiarovku a vyměnte ju za novú sámistým menovitým vykonom. Obr. 13

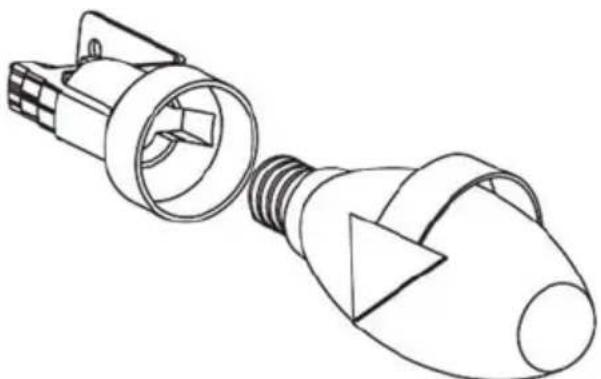

9.2 Výmena vybojky

Obr. 14: Vymena vybojky

Vyberte hliníkový kartridžový filter. Vyberte nefunkčnéžiarovku a vyměnte ju za novú sámistým menovitým vykonom. Obr. 14

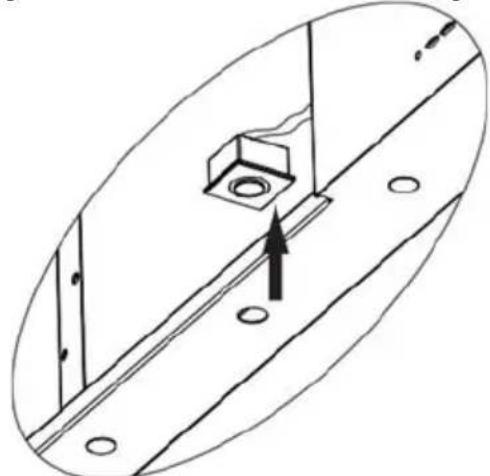

9.3 Výmena 1W LEDžiarovky

• Odpoje elektrické pripojenie LED ziarovsky
  Pri vyberani ziarovky ju potlachte rukou.
• Oddel'te od seba samolepiacu pasku okolo ziarovky a na plechu korpusu.
  Pred vlozenim novej LED ziarovky odstrante ochrannu foliu z ramu, a potom ju prilepte spat na svoe miesto na korpuse vyrobku.

10 AUTORIZOVÁ TECHNICKÍ SERVIS

Ak osvetlenie nefunguje:

■ Skontrolujte, Či je digestor pripojený alebo Či zástrčka správné zapadá do zásuvky.
■ Skontrolujte poistku, cz ktorú je pripojné zariadenie, spolu s hlavnou poistkou vo vašom dome.

Ak je funkcia zariadenia nedostatočná alebo ak jeho funkciu sprevädza príliš velký hluk:

• Je vystupný priemer komína zariadenia primerány? (min. 120 mm).
  Su kovove filtré Čisté? Skontrolujte ich.
  ■ Ak používate digestor bez vetracieho komína, skontrolujte, Či nie su uhlíkové filtré starsie než 6 mesiacov.
  Dohliadnite na to, aby bola kuchyna dostatočne vetraná a aby bolo zabezpečene prúdenie vzduchu. Ak nie ste stale spokojné s funkciu zariadenia, obrte sa na autorizovaný technický servis.

Opis poruchy	Dóvod	Riešenie
Zariadenie nefunguje.	Skontrolujte pripojenie k sieťovému napájaniu.	Sietové napatie musí byt' 220 - 240 V a výrobok musí byt' pripojený k zásuvkés uzemnením.
Žiarovka nesvieti.	Skontrolujte pripojenie k sieťovému napájaniu.	Sietové napatie musí byt' 220 - 240 V a výrobok musí byt' pripojený k zásuvkés uzemnením.
Žiarovka nesvieti.	Skontrolujte pripojenie k sieťovémunapájaniu.	Vypínačžiarovky musí byt' v "zapnutej"polohe.
Žiarovka nesvieti.	Skontrolujte Žiarovky.	Žiarovky musia byt' funkčné.
Prívod vzduchu je slabý.	Skontrolujte hliníkový filter.	Za normálnych podmienok by sa mal hliníkový kartridžový filter raz do mesiaca umyt'.
Prívod vzduchu je slabý.	Skontrolujte vzduchový vystup vetracieho komína.	Vzduchový vystup vetracieho komína musí byt' otvorený.
Prívod vzduchu je slabý.	Skontrolujte uhlíkový filter.	V prípadé výrobkov, ktoré používajú uhlíkový filter, sa za normálnych podmienok musí uhíkový filter každé 3 mesiace vymieñat'.
Nedochákda k odvádzaniu vzduchu (v prípadé použitia bez vetracieho komina)	Skontrolujte hliníkový filter.	Za normálnych podmienok by sa mal hliníkový kartridžový filter raz do mesiaca umyt'.
Nedochákda k odvádzaniu vzduchu (v prípadé použitia bez vetracieho komina)	Skontrolujte uhlíkový filter.	V prípadé výrobkov, ktoré používajú uhlíkový filter, sa za normálnych podmienok musí uhíkový filter každé 3 mesiace vymieñat'.

Napájacie napătie	220 - 240 V 50 Hz
Izolačná trieda motora	F
Izolačná trieda	TRIEDA I
