NÁVOD NA OBSLUHU CB80ECO FAGOR

Správna prevázka ohrievača vody nezávisí iba od kvality produktu, ale tiež od jeho správnéj instalacie vykonanej skúseným odborníkom.

Pred instalaciou a pouzitim ohrieva c vody si tento navod starostlivo precitaje, ay ste dosiahli najvyssiu vykonnost a predizili jeho zivotnost. Tento navod uschovajte na buduce pouzitie.

BEZPECNOSTNÉ A VŠEOBECNÉ UPOZORNENIA

• Instalácia a prévé použitie musia byt' vykonané v sulade s týmito tokynmi a smú ich vykonat iba vyškolení odborníci. (Pozrite Čast' Instalácia.)
• Ohrievače vody FAGOR su vyrobené a testované v sulade s platnými smernicami.
• Toto zariadenie možu používat deti starsie aka 8 rokov, fyzicky, senzoricky alebo mentalne postihnute osoby alebo osoby bez náležitych skúseností alebo znalostí iba vtedy, ak su pod dozoram alebo su poučené o bezpečnom používani tohto zariadenia a ak su oboznámene s nebezpečenstvami, ktoré su spojené s jeho používaním. Deti sa so spotrebičom nesmú hrat. Deti nesmú bez dozoru tento spotrebič Čistit a vykonávat jeho Údržbu.
• Ak je napajaci kabel poškodený, musí byt nahradeny vyrobcom, jeho predajnym oddelením alebo podobne vyskolenými zamestnancami, aby sa predišlo akýmkol'vek rizikám.
• Zariadenie na obmedzenie tlaku musi byt' casto použivané, aby sa odstránili nánosy vodného kameña a zariadenia tak nebolo zablokované.
• Ohrievač vody nevyžaduje Žiadnu špecialnu udržbu. Zariadenie pred Čistením odpojte. Stačí ho utriet jemnou handričkou alebo navlhčenou hubkou. Nepoužívajte abrazívne materiály alebo Čistiace priřavky.

ZIVOTNÉ PROSTREDIE

Legislativa a smernice pre ochranuŽivotného prostredia su prisne dodržiavané (smernica 2002/96/ES o elektrickom a elektronickom odpade).

INFORMÁCIE PRE SPRÁVNU LIKVIDÁCIU ELEKTRICKYCH A ELEKTRONICKYCH ZARIADENÍ

Ak potrebujete dalsie informacia, kontaktujte miestne urady alebo obchod, v ktorom ste produkt kupili.

ZLYHANIE ALEBO PORUCHA

Pokial'na vašom ohrievaci vody dojde k zlyhaniu, okamžite odpojte spotrebic od zdroja napájania. Problem nahláste technickej asistenčnej sluzbe.

Aby ste technickej asistencnej sluzbe ulahcili pracu, uvedte nasledujuce udaje:

• Model ohrievača.
• Sériové cislo.
• Datum nakupu.
• Popis problème.
• Adresa a Telefonne cislo.

Celeccoktnejosoby

INSTALÁCIA

PRISLUSENSTVO

Tento elektricky ohrievač vody obsahuje základné instalačné privky, ktoré su súcastou balenia, t.j.:

• Izolačné kryt potrubia
• Bezpečnostné ventil

Príslušenstvo sa dodáva v baleni

POSTUP MONTÁZENASTENU

Postup instalacie je vyrazne zjednoduşeny vdaka možnosti umiestnenia ohrievača horizontal alebo vertikálne na l'ubovol'nom mieste v dome.

Odpurca sa vsk, aby zariadenie bolo umiestnene co najblizsie k miestu, kde sa bude pouzivat horica voda, pretoze skratenie dlzy potrubia umozhneje prevenciu straty teploty vody.

Na učely servisu musi byt pod vystupom potrubia ponechaný priestor minimálne 0,5 m.

Ako je zobrazené na vykrese 1, pri horizontalnej instalacii sa musia vstupné a vystupné potrubia nachadzat nalavo.

Ak musi byt zariadenie blizko steny, ponechajte minimaly odporucany priestor na uceely udzby a servisu.

Ohrievačneinstalujte tak, aby montáž smerovala k podlahe alebo horizontalnej doske.

HYDRAULICKÁ INSTALÁCIA

POZNÁMKA PRE INSTALATEROV: izolačné rúky su súcastou balenia a musia byt umiestné na vstupnom/vystupnom potrubi a na závite potrubia musi byt navinutá teflónová páska. Utahováci moment manžiet: 3,5 kg/m.

a) Poistny ventil dodany's ohrievačom MUSÍ BYT NAINSTALOVANY na privode studenej vody.
Medzi poistnym ventilom a privodom studej vody nesmie byt nainstalované ziadne iné hydraulické prisluşenstvo. Vystup poistného ventilu musi byt pripojený k odtoku, ktorého priemer musi byt rovnaký ako priemer privodného potrubia. Sklon musi byt plynuly a otvorený, musi zachovat minimánu vzdialenost 20 mm, ako je znázornene na obr. 1. Toto potrubie musi byt nainstalované v prostredi, kde nemоZE zamrznú t a nesmie mat sklon smerom nadol. Voda pri zahriati expanduje a uníká (minimalne 3% na cyklus ohrievania). Nemajte obavy, toto je štandardnéj jav.
Vyprázdni'termosku, je nutné posobit' na skupiny zabezpečenia zvysovanie packu, ako je znázornene na obrázku 2.By mala posobit' na páke pravidelne, aby sa zabránilo nezapadne a skontrolujte správnu funkciu.
b) Ak tlak privadzanej vody prekroci 5 barov, je potrebne nainstalova tchvaleny tlakovy redukcny ventil (v Rozmedzi 3 až 4 bar).
c) V pripepouzitia plastoveho potribia vezmite do uvahy tlakové a teplotne podmienky. Maximaly tlak 9 barov a maximalna teplota 70 0C pri standardnych podmienkach alebo 100 0C pri abnormalych podmienkach, ked bezpecnostny termostat odpojiv privod napajania.

ELEKTRICKA INSTALÁCIA

Elektrické zapojenie: Spotrebič zapojte do zásvúky a zapnine spínač, spotrebič je tak zapojeny do siete. Po zapnutí hlavného vypínača stlacrte tlacidlo (1) a zapnite displej (4), ktorý ukazuje teplotu vody v ohrievaci. Ked' sa spotrebuje urcité množstvo horucej vody, termostat znovu zapne ohrievacie teleso.

Volba teploty: Tlačidlo (2) použite na zniženie teploty a tlačidlo (3) použite na zvyšenie teploty a potom vyberte požadovanú teplotu zobrazenú na displeji (4). Rozsah teploty je 30 až 80 oc. LED (6) a (7) ukazuje, ze su zapnuté elektrické odpory.

Ohriac yod msi byt neustale zapnuty, pretoze ovladaci system zaistie sa spustlen vtedy, ak je to potrebnne na udrzanie vybranej teploty aVyraznym stram tepla brani izolacia z polyuretanovej peny.

V priade vypadku napajania ohrieva c vody sa uloza nastavenia vykonane pred vypadkom, a preto nie je nutne na opakované spustenie ohrieva c vody znovu pouzit tlaclidlo Start - Stop (1).

Ako zariadenie vyprzdnit. Ak nie je ohrievač použivaný dlhšiu dobu alebo ak je vystavený nebezpečenstvu zamrznutia, musí byt' uplné vypusteny. To je možno vykonat pomocou pointného ventilá.

Nikdy nezabudnite:

• Odpojit privod napajania;
  Zatvorit kohut na privode vody;
• otvorit'vodovodny kohut na privode horucej vody.

FUNKCIE

SYSTEM ANTILEGIONELLA (AL)

Toto je preventivny systém štandardne aktivovaný v tovární, ktorý brani šireniu baktérií, napriklad legionely.

Ked'teplota vody klesne po dobu 30 dni pod teplotu 70^, ohrieva c vody spust cyklus ohrevu, ktory zvi steplotu na 70^ bez ohladu na zvolene nastavenie teploty.

Tento preventivny systém moze pouzivate' zapnut' alebo vypnut' v sulade s udajmi uvedenymi v nasledujucej tabulke:

1 - Funkcia	2 - Prístup	3 - Zapnutie / vypnutie funkcie.	4 - Čo sa zobráži	5 - Ukončićç konfiguráciu.
Anti-legionella	Po dobu 3 sekünd stláčte tlacidlá "+" alebo "-"	Stláčte "+" alebo "-"	Zapnuto	Automaticy po 5 sekundák
			Vypnuto

REZIM NAPAJANIA (Hranaté ohrieva vody)

1 - Funkcia 2	- Prístup	3 - Zapnutie / vypnutie funkcie.	4 - Čo sa zobráz.	5 - Ukončit konfiguráciu.
Správa napájania	Po dobu 3 sekünd stlačte tlacidlá "Eco" a "+"	Stlačte "+" alebo "-"	Mono vykon Duálne napájanie Automaticy	Automaticy po 5 sekundáché

ANTIKOROZNY SYSTEM

Ohrieva vody je v zavislosti od modelu vybaveny Jednou z nasledujucich antikoroznych ochran:

a) Protek: toto je exkluzivny modulačné elektronický systém, ktorý v kombináci s titánovou anódou nastávi vykon ohrievača vody na hodnoty v rámci ideálnej ochrany pred koróziou a tak zaruci maximluž zivotnost zásobníka ohrievača vody.

Správnovobsluha Protek vyžaduje,aby bol ohrievač vody trvalo zapojený do zdroja striedaveho prúdu 230 V aj vtedy, ked'sa ohrievač vody nepoužíva.

Správnu prévázku funkcie Protek oznă矫e LED (8), ktorá dostáva trvalo Rozsvietená.

Suprava baterie (volitelna): modely vybavené systémom Protek mozno zmenit na ohrievace vody pre nočnú tarifu (alebo casovo obmedzenou tarifou), a to vdaka namontovania baterie (instalaciu vykoná profesionálny technik). Bateria zarucuje napajanie Protek v pripade vypadku napajania až po dobu 24 hodin. V takom pripline oznacuje správnu prevadzku systému Protek blikajuca kontrolka LED (8).

V priade zlyhania systému Protek kontrolka LED (8) zhasne a ohrievač vody zobrazí na displeji (4) zodpovedajúci chybový kód.

b) Horčiková anóda: toto je ochranný systém zásobníka ohrievača vody, ktorý vyuzíva horčikovú anódu pripojenú k prírube ohrievača vody.

REZIM DOVOLENKA

V priade dochasnej absencie alebo odcestovania sa "Rezim Dovolenka" aktivuje stlaichenim tlaclidla (bez odpojenia ohrieva cve yod od zdroja napajania alebo vypnutia napajania v dome).

Ohriac ydo prejdo uspnoe h rezimu, aktivuje vsetky zbytocn zdroje spotreby (odpory, displej, LED ...a ponechaktivne vsetky bezpecnostnfe fungcie (system odmrazovania, elektronicka ochra pred korziu, vlastnediagnostika,...).

Ked' je funkcia ECO zapnutá, rozsvieti sa kontrlka LED "ECO".

INFORMÁCIE TÍKAJÜCE SA TECHNICKÉHO SERVISU

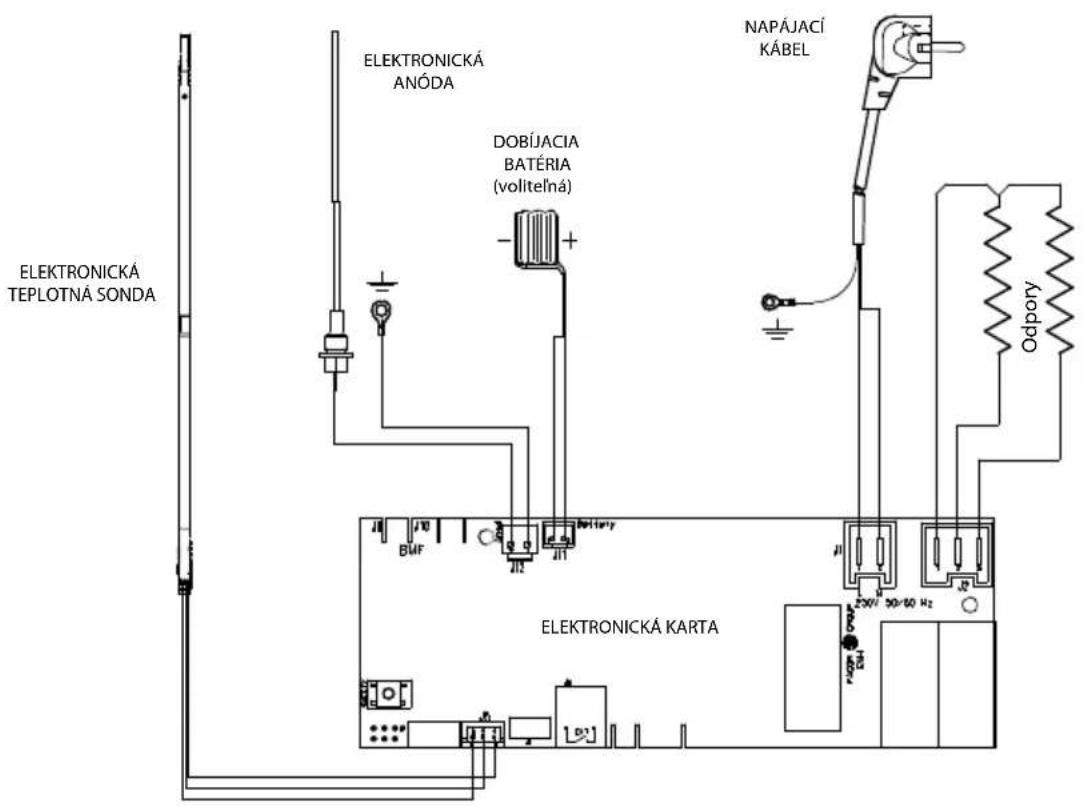

SCHEMA ELEKTRICKÉHO BGVODU A ZAPOJENIA

ELEKTRONICKÉ ZAPOJENIE POD'L'A MODELU
MODELY	Kapacita (litre)	Elektronická sonda	Odpory	Napájaci kabel	Elektronická anóda	Dobíjacia batérica
CB-30 ECO	30	✓	✓	✓	X	X
CB-30C ECO	30	✓	✓	✓	✓	Op
CB-50 ECO	50	✓	✓	✓	✓	Op
CB-80 ECO	75	✓	✓	✓	✓	Op
CB-100 ECO	100	✓	✓	✓	✓	Op
CB-150 ECO	150	✓	✓	✓	✓	Op
RB-30 ECO	30	✓	✓	✓	X	X
RB-30C ECO	30	✓	✓	✓	X	X
RB-50 ECO	50	✓	✓	✓	X	X
RB-80 ECO	75	✓	✓	✓	X	X
RB-100 ECO	100	✓	✓	✓	X	X
RB-150 ECO	150	✓	✓	✓	X	X

V takom pripade je potrebne kontaktovat' technicky servis, ktory poruchu opraví.

Vyrobca si vyhradzuje pravo upravit vlastnosti a technické parametre vsetkych produktov bez predchadzajuceho oznámenia.

DIAGNOSTIKA A OPRAVY

A) Problemy:

Ohrievač vody je vybavený bezpečnostnám systémom, ktorý spotrebič zablokuje v pripline zistenia akýchkolvek prevádkovych problěmov a na displeji sa zobráží zodpovedajúci kód poruchy.

Niektoré z tychto blokov sa automaticky resetujú, zatial co iné su bezpečnostné bloky, ktoré vyžadujú manuálne restartovanie tlačidlom "Bezpečnostné restart".

Mozné problémy su uvedéné v nasledujucej tabulke:

Ked' je zistená porucha prevádžky, ktorá neovplyvnje bezpečnost, ohrievač vody aj nadalej funguje, a sučasne je na displeji zobrazený typ poruchy.

Mozné alarmy su uvedené v nasledujucej tabulke:

1. Bezpečnostnéventil.
2. Uvolhovacia paka (pre vypustanie)
3. Vypustacie potrubie pre uovlenieni tlaku v zariadeni
4. Vypustaci ventil
5. Tlakovy redukny ventil: musi byt namontovany v pripeade, ze je tlak vyssi ako 5 kg/cm².
6. Uzemnene plastové manzety (dodávajú sa ohrievačom).

AR

（Jssllgo）aQsgljg10xllgao

49.9 3

yall 500

（）/g5ball yyauu 10w

( 0,14,0,14,0,·s )

VACIADO -FIG. 2-

ES

1.-Nazov značky
2.- Modely
3.- Emisie oxidov dusika
4.- Hladina akustického vykonu, interná
5.- Tvorba horucej vody: Špecifikovany profil zavedenia
6.- Tvorba horucej vody: Trieda energetickej ucinosti
7.- Tvorba horucej vody: Energetická učinnost
8.- Ročná spotreba paliva
9.- Denna spotreba paliva
10.- Ročná spotreba elektriny
11.- Denná spotreba elektriny
12.-Nastavenie teploty pre ovladac teploty
13.- "sikovna" hodnota, 1": Informatie o energetickej učinnosti tvorby horucej vody a o ročnej spotrebe paliva platí, len ak je zapnuty inteligentny ovladaci systém.
14.- Tyzdenná spotreba plynu s inteligentným riadenim
15.- Tyzdenná spotreba plynu bez inteligentného riadenia
16.- Tyzdenná spotreba elektriny s inteligentným riadenim
17.- Tyzdenná spotreba elektriny bez inteligentného riadenia
18.- Moznost pre prevadzku iba poças obdobia s nizkym dopytom.
19.- Kapacita
20.- Zmieszana voda s teplotou 40^
