Značka	Güde
Model	WM 560 TRI
Typ produktu	Kosačka na trávu
Motor	Benzín 4-takt OHV
Výkon motora	2,1 kW / 2,8 PS
Zdvihový objem	160 cm³
Otáčky motora	2800 min⁻¹
Šírka kosenia	560 mm
Nastavenie výšky kosenia	Áno (manuálne)
Typ paliva	Bezolovnatý benzín / E10
Objem nádrže	0,78 L
Hmotnosť	31 kg
Hladina akustického tlaku (LpA)	104 dB(A)
Zaručená hladina akustického výkonu (LWA)	125 dB(A)
Hodnota vibrácií (ah)	14 m/s²
Neistota vibrácií	K = 1,5 m/s²
Minimálna bezpečná vzdialenosť	15 m
Vyžadovaná ochrana sluchu	Áno
Typ štartovania	Štartovacia šnúra
Pravidelná údržba	Kontrola oleja, vzduchového filtra, zapaľovacej sviečky
Záruka (neprofesionálne použitie)	24 mesiacov
Objednávacie číslo	95395

Často kladené otázky - WM 560 TRI Güde

Ako skontrolovať hladinu oleja na kosačke Güde WM 560 TRI?

Pred každým použitím skontrolujte hladinu oleja pomocou mierky. V prípade potreby doplňte motorový olej 4-takt. Stroj je dodávaný bez oleja, počiatočné naplnenie je povinné.

Aký typ paliva použiť pre model WM 560 TRI?

Použite bezolovnatý benzín alebo E10. Objem nádrže je 0,78 litra. Nemiеšajte s olejom, pretože motor je 4-takt.

Ako nastaviť výšku kosenia na kosačke Güde WM 560 TRI?

Výška kosenia sa nastavuje manuálne pomocou páky alebo koliesok podľa modelu. Presný postup nájdete v návode.

Čo robiť, ak kosačka nenaštartuje?

Najprv skontrolujte hladinu paliva a či je aktivovaný sýtič. Ak je motor zatopený, vyberte a osušte sviečku. Skontrolujte tiež stav zapaľovacej sviečky a vzdialenosť elektród (0,6-0,8 mm).

Ako udržiavať vzduchový filter?

Čistite papierový vzduchový filter iba pomocou stlačeného vzduchu. Nikdy nepoužívajte vodu. Vymieňajte ho každých 12 mesiacov, častejšie v prašnom prostredí.

Aké bezpečnostné opatrenia dodržiavať pri používaní?

Vždy noste ochranné okuliare, ochranu sluchu a uzavretú obuv. Osoby a zvieratá udržujte vo vzdialenosti viac ako 15 metrov. Nekoste na prudkých svahoch a nikdy nedávajte ruky pod kryt, keď motor beží.

Ako skladovať kosačku v zime?

Vyprázdnite palivovú nádrž a nechajte motor bežať až do vyčerpania. Vyčistite stroj, vymeňte olej a uložte ho na suchom a proti mrazu chránenom mieste.

Aká je záručná doba?

Záruka je 24 mesiacov pre neprofesionálne použitie a 12 mesiacov pre priemyselné použitie. Uschovajte doklad o kúpe.

Ako vymeniť zapaľovaciu sviečku?

Odpojte kábel sviečky, vyčistite alebo vymeňte sviečku. Vzdialenosť elektród by mala byť 0,6 až 0,8 mm. Utiahnite rukou a potom o štvrť otáčky kľúčom.

Kde nájsť náhradné diely pre WM 560 TRI?

Náhradné diely sú k dispozícii na stránke www.guede.com v sekcii Servis. Používajte iba originálne diely.

NÁVOD NA OBSLUHU WM 560 TRI Güde

SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

SK Pred prvým uvedením do prevádzky musí byť motor bezpodmienečne naplnený motorovým olejom. Pred každým uvedením do prevádzky skontrolujte stav oleja. Motorový olej príp. Doplňte.

SK Z dôvodov zaistenia kvality sa každé zariadenie podrobuje skúšobnému chodu a naplní motorovým olejom. Pred transportom sa olej zase vypustí, na meracej tyči však môžu byť zvyšky motorového oleja. Napriek tomu, prosím, svedomito skontrolujte stav oleja a znovu doplňte motorový olej.

SK Nastavenie výšky kosenia

SK Prevádzka - START

SK Prevádzka - START

SK Zapaľovacia sviečka

SK Zapaľovacia sviečka

SK Papierový filter vyčistite iba tlakovým vzduchom! Nikdy nepoužívajte vodu!

SK Poškodené a/alebo likvidované prístroje musíte odovzdať do príslušných zberní.

SK Bezpečnostné rady

SK Palivo uschovávajte len vo vhodných nádobách.

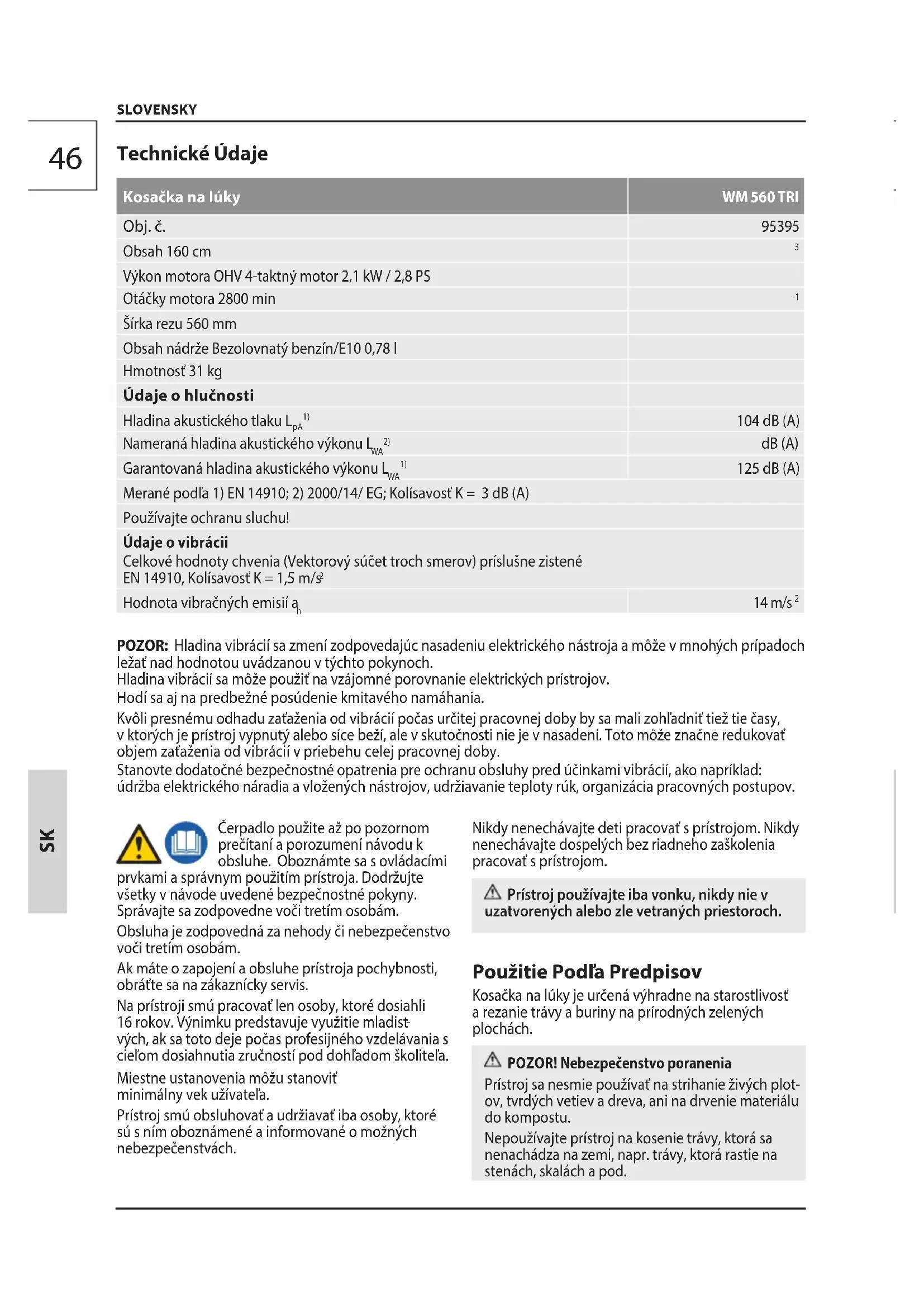

Kosačka na lúky	WM 560 TRI
Obj. č.	95395
Obsah 160 cm	3
Výkon motora OHV 4-taktný motor 2,1 kW / 2,8 PS
Otáčky motora 2800 min	-1
Šírka rezu 560 mm
Obsah nádrže Bezolovnatý benzín/E10 0,78 l
Hmotnosť 31 kg
Údaje o hlučnosti
Hladina akustického tlaku LpA1)	104 dB (A)
Nameraná hladina akustického výkonu LWA2)	dB (A)
Garantovaná hladina akustického výkonu LWA1)	125 dB (A)
Merané podľa 1) EN 14910; 2) 2000/14/ EG; Kolísavosť K = 3 dB (A)
Používajte ochranu sluchu!
Údaje o vibráciiCelkové hodnoty chvenia (Vektorový súčet troch smerov) príslušne zistenéEN 14910, Kolísavosť K = 1,5 m/s2
Hodnota vibračných emisií ah	14 m/s2

SK POZOR: Hladina vibrácií sa zmení zodpovedajúc nasadeniu elektrického nástroja a môže v mnohých prípadoch ležať nad hodnotou uvádzanou v týchto pokynoch.

SK Hladina vibrácií sa môže použiť na vzájomné porovnanie elektrických prístrojov.

SK Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Kvôli presnému odhadu zaťaženia od vibrácií počas určitej pracovnej doby by sa mali zohľadniť tiež tie časy, v ktorých je prístroj vypnutý alebo síce beží, ale v skutočnosti nie je v nasadení. Toto môže značne redukovať objem zaťaženia od vibrácií v priebehu celej pracovnej doby.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

prvkami a správnym použitím prístroja. Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám.

Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis.

Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cieľom dosiahnutia zručností pod dohľadom školiteľa.

Miestne ustanovenia môžu stanoviť minimálny vek užívateľa.

Prístroj smú obsluhovať a udržiavať iba osoby, ktoré sú s ním oboznámené a informované o možných nebezpečenstvách.

Nikdy nenechávajte deti pracovať s prístrojom. Nikdy nenechávajte dospelých bez riadneho zaškolenia pracovať s prístrojom.

Prístroj používajte iba vonku, nikdy nie v uzavretých alebo zle vetraných priestoroch.

Kosačka na lúky je určená výhradne na starostlivosť a rezanie trávy a buriny na prírodných zelených plochách.

POZOR! Nebezpečenstvo poranenia

Prístroj sa nesmie používať na strihanie živých plotov, tvrdých vetiev a dreva, ani na drvenie materiálu do kompostu.

Nepoužívajte prístroj na kosenie trávy, ktorá sa nenachádza na zemi, napr. trávy, ktorá rastie na stenách, skalách a pod.

Tento prístroj sa smie používať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpovedným za škody.

Buďte opatrní, aby nedošlo k poraneniu reznými nástrojmi. Spätný náraz môže viesť k smrteľným rezným poraneniam.

Vždy majte ruky a nohy v bezpečnej vzdialenosti od rezného zariadenia, najmä keď zapnete motor. Nikdy nesiahajte pod teleso prístroja, keď je prístroj v prevádzke. Používajte ochranné rukavice! Po vypnutí sa rezacia hlava otáča ešte niekoľko sekúnd. Udržujte ruky a nohy v bezpečnej vzdialenosti.

Vymrštené kamene alebo zemina môžu spôsobiť poranenia.

Pred kosením skontrolujte trávnik, či sa na ňom nenachádzajú cudzie predmety. Počas práce používajte ochranné okuliare.

Nebezpečenstvo popálenia!

Niektoré diely stroja sa pri prevádzke silne zahrievajú. Horúcich dielov, napr. motora a tlmiča hluku, sa nedotýkajte. Dotyk horúcich častí stroja môže spôsobiť popáleniny. Zariadenie nechajte po ukončení prevádzky najprv vychladnúť.

Nebezpečenstvo otravy!

Výfukové plyny, pohonné hmoty a mazacie prostriedky sú jedovaté. Vdychovanie výfukových plynov môže byť smrteľné! Neprevádzkujte stroj v uzatvorenom priestore, kde sa môžu nahromadiť nebezpečné plyny oxidu uhoľnatého.

Nebezpečenstvo explózie!

Benzín a benzínové výpary sú ľahko zápalné, resp. výbušné. Nepracujte s prístrojom v prostredí s nebezpečenstvom explózie, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prachy. Nikdy neprevádzkujte prístroj v okolí ľahko zápalných materiálov.

Nebezpečenstvo požiaru! Palivo je vysoko horľavé.

Zákaz fajčenia a otvoreného ohňa.

Neskladujte žiadnu pohonnú hmotu v blízkosti stroja.

Palivo uschovajte len vo vhodných nádobách.

Stroj sa smie tankovať len vonku a nie v blízkosti otvorených plameňov, resp. horiacich cigariet.

Tankujte pred spustením stroja. Ak je motor v chode alebo ešte horúci, nesmie sa tankovať ani otvárať veko nádrže.

Po použití nechajte stroj minimálne 10 minút vychladnúť, kým budete dopĺňať pohonnú hmotu.

Dbajte na to, aby palivo nepretieklo. Ak palivo pretečie, motor sa nesmie spúšťať. Odstráňte na prístroji znečistené miesto a zabráňte akémukoľvek pokusu o zapaľovanie, kým sa neodparia výpary paliva.

Nikdy neukladajte stroj s benzínom v nádrži vnútri budovy, v ktorej by prípadne mohli prísť výpary benzínu do styku s otvoreným ohňom alebo iskrami.

Stroj neodstavujte bezprostredne po vypnutí v uzavretých priestoroch, ale nechajte ho vychladnúť vonku.

Pri dlhodobejšom skladovaní uschovajte stroj len s prázdnou nádržou.

Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.

• Zranenia porezaním - Poškodenie sluchu Dlhší pobyt v bezprostrednej blízkosti bežiaceho prístroja môže spôsobiť poškodenie sluchu. Používajte ochranu sluchu! - Hroziace poškodenie zdravia vyplývajúce z vibrácií rúk a paží, ak sa zariadenie používa dlhší čas, alebo nie je riadne nastavené a vyhodnotené.

Správanie v prípade núdze

Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Ak požadujete pomoc, uveďte tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia

Symboly

POZOR! POZOR!

Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapalovacej sviečky.

Na zníženie rizika zranenia si prečítajte prevádzkový návod.

Noste ochranné okuliare! Používajte ochranu sluchu!

Podľa druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare.

Z dôvodu vymršťovania cudzích telies nepúšťajte do blízkosti iné osoby. Minimálny bezpečnostný odstup je 15 m.

Varovanie pred horúcimi povrchmi! Nebezpečenstvo popálenia!

Varovanie pred reznými poraneniami

Nebezpečenstvo otravy! Prístroj používajte iba vonku, nikdy nie v uzatvorených alebo zle vetraných priestoroch.

Nikdy nemontujte žiadne kovové rezné prvky.

Zákaz fajčenia a otvoreného ohňa.

Motor tankujte len vo vypnutom stave.

Chráňte pred vlhkosťou. Nevystavujte stroj dažďu.

CE symbol

Poškodené alebo opotrebované zariadenia odovzdajte do zberne surovín alebo na príslušné miesto.

Bezpečnostné pokyny

Deti a ostatné osoby aj zvieratá držte počas používania prístroja v bezpečnej vzdialenosti. Minimálny bezpečnostný odstup je 15 m.

Noste vhodný pracovný odev, ako napr. pevnú obuv s protišmykovou podrážkou, dlhé nohavice, rukavice, ochranné okuliare a ochranu sluchu!

Nenoste voľný odev alebo šperky. Vlasy, odev a rukavice je nutné mať mimo dosahu pohyblivých častí, pretože by mohli byť zachytené pohybujúcimi sa dielmi. Nepoužívajte zariadenie, keď idete naboso alebo v otvorených sandáloch.

Prístroj nepoužívajte, ak ste unavení, chorí, pod vplyvom drog, alkoholu alebo liekov.

Prístroj používajte len za denného svetla alebo v dobre osvetlenom prostredí.

Starostlivo skontrolujte terén, na ktorom stroj používate, a odstráňte všetky predmety, ktoré by mohli byť zachytené a odhodené.

Pred každým uvedením do prevádzky skontrolujte všetky skrutkové a zásuvné spoje, a tiež ochranné zariadenia z hľadiska pevnosti a správneho utiahnutia a ľahkosti chodu všetkých pohyblivých dielov. Skontrolujte funkciu rezacieho zariadenia. Rezačku vymieňajte len párovo.

Ochranné zariadenia, ktoré sa nachádzajú na stroji, je striktne zakázané demontovať, meniť, používať v rozpore s ich určením alebo pripevňovať ochranné zariadenia iných výrobcov.

Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.

Pri práci držte prístroj pevne oboma rukami a s odstupom od vlastného tela.

Zapnite stroj len vtedy, keď sa nachádza v normálnej pracovnej polohe. Stroj pri spúšťaní nenakláňajte.

Časti tela udržiavajte mimo rezačky. Nepokúšajte sa pri bežiacom zariadení odstraňovať narezaný materiál alebo držať materiál, ktorý sa má rezať. Stisnutý narezaný materiál odstraňujte len pri vypnutom zariadení.

Dbajte na bezpečný postoj, predovšetkým na svahoch. Nekoste na príliš strmých svahoch. Buďte zvlášť opatrní, keď meníte smer jazdy na svahoch.

Pri práci s prístrojom sa pohybujte pomaly a obozretne.

Buďte maximálne opatrní, ak sa otáčate a stroj ťaháte k sebe.

Pozor pri chôdzi pospiatky, nebezpečenstvo zakopnutia!

Nikdy neprechádzajte s prístrojom so zapnutým motorom po štrkových chodníkoch alebo cestách. Kosačku vypnite vždy, keď ju prenášate, nakláňate alebo sa pohybujete mimo trávnatej plochy. Počkajte, až sa všetky rotujúce diely zastavia.

Motor spustite až vtedy, ak sú vaše nohy v bezpečnej vzdialenosti od rezných nástrojov.

Zastavte stroj a vytiahnite konektor zapaľovacej sviečky. Počkajte, až sa všetky rotujúce diely zastavia a zariadenie vychladne. Vyberte kľúč, ak tam je.

• Pre uvoľnenie blokády - Predtým, než budete zariadenie skúšať, čistiť, udržiavať alebo vykonávať iné práce - Keď narazíte na cudzie teliesko • vždy, keď sa od prístroja vzdialite - pred natankovaním

Zapínač/vypínač a bezpečnostný spínač sa nesmú aretovať.

Prístroj skladujte na suchom mieste.

Údržba

Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapaľovacej sviečky. Počkajte, až sa všetky rotujúce diely zastavia a prístroj vychladne.

Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personál. Používať len originálne príslušenstvo a originálne náhradné diely.

Stroj, predovšetkým potom nádrž a motor, udržujte vždy v čistote. Plasty nečistite rozpúšťadlom, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkú handričku.

Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom.

V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.

Záruka

Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja.

Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja.

Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.

Dôležité informácie pre zákazníka

Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.

Servis

Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Pravidelné údržbové obdobie Pred každým uvedením do prevádzky		Po každom vypnutí z prevádzky	Po 1 mesiaci	Po 12 mesiacoch	Po 24 mesiacoch
Vzduchový filter	Kontrola	√
	Výmena			√
Zapaľovacia sviečka	KontrolaVyčistite			√
	Výmena				√
Vlákno Vyčistite			√

Odstránenie poruchy

Problém	Príčina	Opatrenie
Motor sa nerozbehne	Nedostatok paliva Doplňte palivo
	Nebol použitý sýtič Použite sýtič
	nesprávne palivo, skladovanie bez vypustenia benzínovej nádrže, nesprávny druh benzínu	Palivovú nádrž a karburátor vypustite. Nalejte čerstvý benzín.
	Znečistená zapaľovacia sviečka, (zvyšky uhlíkov na elektródach), príliš veľká vzdialenosť elektród	Sviečku vyčistite, skontrolujte tepelnú hodnotu sviečky, sviečku príp. vymeňte, nastavte 0,6 – 0,8 mm
	Zapaľovacia sviečka je vlhká od benzínu (presýtený motor).	Zapaľovaciu sviečku vysušte a opät nasadťe.
Motor nedosiahne maximálny výkon	Znečistená zapaľovacia sviečka, (zvyšky uhlíkov na elektródach), príliš veľká vzdialenosť elektród	Sviečku vyčistite, skontrolujte tepelnú hodnotu sviečky, sviečku príp. vymeňte, nastavte 0,6 – 0,8 mm.
	Znečistený vzduchový filter Vyčistite alebo vymeňte vzduchový filter

Technické údaje

Preklad vyhlásenia o zhode EÚ

Týmto vyhlasujeme, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toto vyhlásenie svoju platnosť.
