Typ produktu	Umývačka riadu vstavaná
Značka	Fagor
Model	LVF17IAX

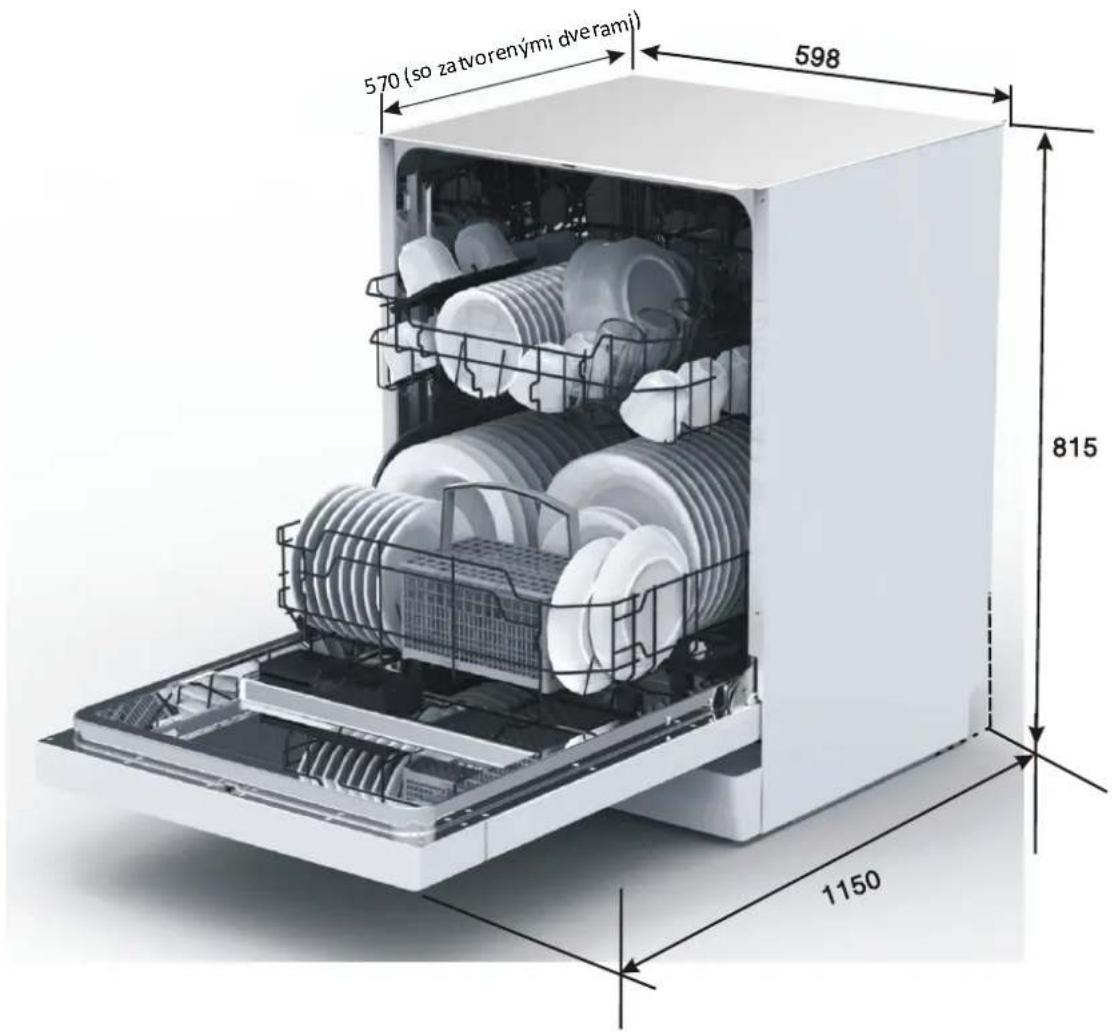

Rozmery (V x Š x H)	815 x 598 x 570 mm
Elektrické napájanie	220-240 V ~ 50 Hz
Príkon	1760-2100 W
Kapacita	12 súprav
Počet programov	7 (Intenzívny, Normálny, Eco, Sklo, 90 min, Rýchly, Máčanie)
Špeciálne funkcie	Odložený štart, polovičná náplň, detská poistka
Spotreba vody (Eco cyklus)	11 L
Spotreba energie (Eco cyklus)	0,91 kWh
Trvanie Eco cyklu	190 min
Hlučnosť	47 dB(A)
Energetická trieda	A
Trieda účinnosti sušenia	A
Tlak vody	0,04-1,0 MPa
Zmäkčovač vody	Áno, nastaviteľný

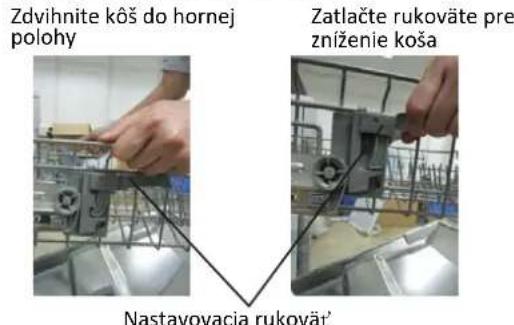

Typ horného koša	Nastaviteľná výška
Kôš na príbor	Áno
Filtračný systém	Hlavný filter, hrubý filter, mikrofilt
Čistenie a údržba	Pravidelné čistenie filtrov a ostrekovacích ramien
Bezpečnosť	Detská poistka, bezpečnosť dverí, ochrana proti pretečeniu
Typ inštalácie	Vstavaný
Náhradné diely a opravy	Kontaktujte výrobcu alebo profesionálneho servisného technika

Často kladené otázky - LVF17IAX FAGOR

Ako nastaviť zmäkčovač vody?

Zatvorte dvierka, zapnite spotrebič a potom stlačte Start/Pause na 5 sekúnd. Pomocou rovnakého tlačidla vyberte úroveň tvrdosti (H1 až H6) podľa vašej vody. Stlačením ON/OFF potvrďte.

Čo robiť, ak umývačka neštartuje?

Skontrolujte, či je spotrebič zapnutý, dvierka sú správne zatvorené, prívod elektrickej energie je pripojený a vodovodný kohútik je otvorený. Skontrolujte tiež poistku alebo istič.

Ako čistiť filtre?

Otočte hrubý filter proti smeru hodinových ručičiek a vyberte ho. Vyčistite ho pod tečúcou vodou. Vyberte tiež hlavný filter a mikrofilt. Všetko zmontujte raz týždenne.

Koľko soli treba nasypať?

Použite špeciálnu soľ do umývačky. Naplňte zásobník približne 1,5 kg soli, potom dolejte vodu po okraj. Ihneď potom spustite krátky umývací cyklus.

Ako nastaviť leštiaci prostriedok?

Dávkovač leštiaceho prostriedku je vo dverách. Nastavte volič do polohy 4 (továrenské nastavenie). Zvýšte, ak sa objavia kvapky vody, znížte, ak sú biele škvrny.

Aké programy sú k dispozícii?

Programy sú: Intenzívny (veľmi špinavá riad), Normálny, Eco (štandardný cyklus), Sklo (jemné), 90 min, Rýchly (30 min) a Máčanie (predumývanie).

Ako používať funkciu odloženého štartu?

Stlačte tlačidlo Odložený štart (+) alebo (-) na zvýšenie alebo zníženie oneskorenia pred spustením programu. Displej ukazuje zostávajúci čas.

Čo znamená chybový kód E1?

Kód E1 indikuje abnormálne dlhý čas plnenia. Skontrolujte, či je vodovodný kohútik otvorený, tlak je dostatočný a prívodná hadica nie je zalomená.

Ako naložiť riad pre optimálne umývanie?

Umiestnite duté predmety hore dnom, nože hrotom nadol, väčšie predmety do spodného koša. Nepreťažujte a uistite sa, že ostrekovacie ramená sa môžu voľne otáčať.

Ako udržiavať ostrekovacie ramená?

Odskrutkujte horné rameno otočením v smere hodinových ručičiek a spodné rameno vytiahnite nahor. Umyte ich v mydlovej vode mäkkou kefkou, opláchnite a namontujte späť.

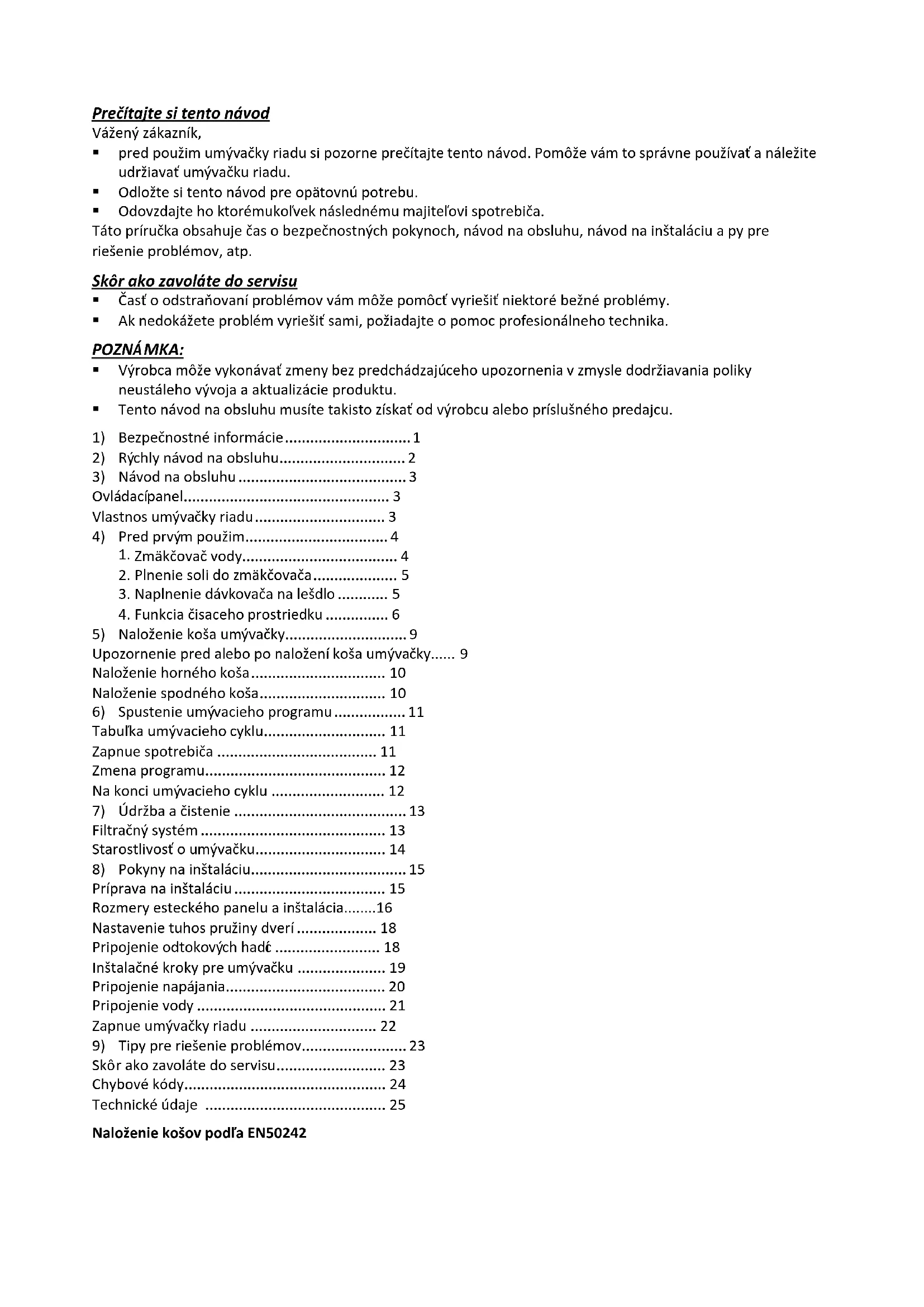

NÁVOD NA OBSLUHU LVF17IAX FAGOR

Tato príručka obsahuje ēs o bezpečnostnéchPokynoch,navod na obsluhu,navod na instaláciu a py pre riešenie problémov, atp.

Skor akozavolate do servisu

• Cast o odstrañovani problémov vám moze pomóct vyriěsít niedkoré bezné problémy.
• Ak nedokážete problém vyriešit sami, poziadajte o pomoc profesiónáneho technika.

POZNÁMKA:

• Vyrobca moze vykonávat zmeny bez predchadzajúceho upozornenia v zmysle dodržiavania políky neustáleho vyvoja aactualizácie produktu.
• Tento námod na obsluhu musité takisto získat od vyrobcu alebo príslušného predajcu.

1) Bezpečnostné informácie. 1
2) Rychly námod na obsluhu. 2
3) Návod na obsluhu 3

Ovladacipanel. 3
Vlastnos umyvačky riadu 3
4) Pred prvym pouzim. 4

1. Zmakcovac vody.. 4
2. Plenie sol do zmakcovača.... 5
3. Naplennie davykova na lesdlo 5

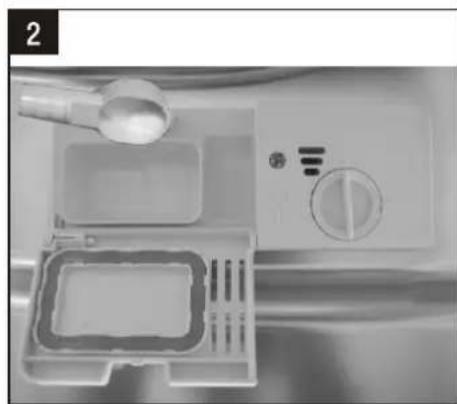

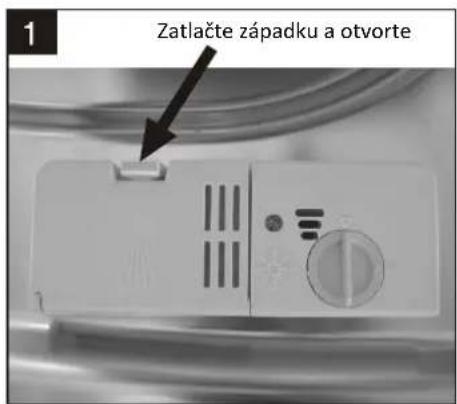

4. Funkcia cisaceho prostriedku 6

5) Nalozenie kosa umyvačky. 9
Upozornenie pred alebo po naloženi koša umyvačky.... 9

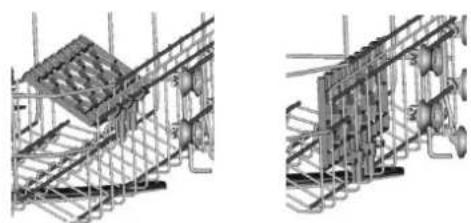

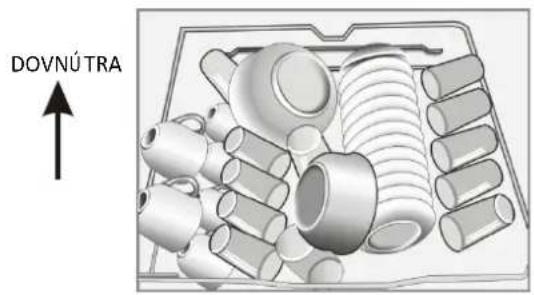

Nalozenie horného kosa. 10

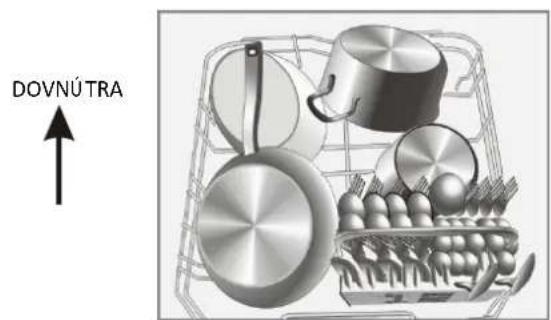

Nalożenie spodného koša. 10
6) Spustenie umyvacieho programu 11
Tabulka umyvacieho cyklu. 11
Zapnue spotrebica 11
Zmena programu. 12
Na konci umyvacieho cyklu 12

7) Udrzba a cistenie 13

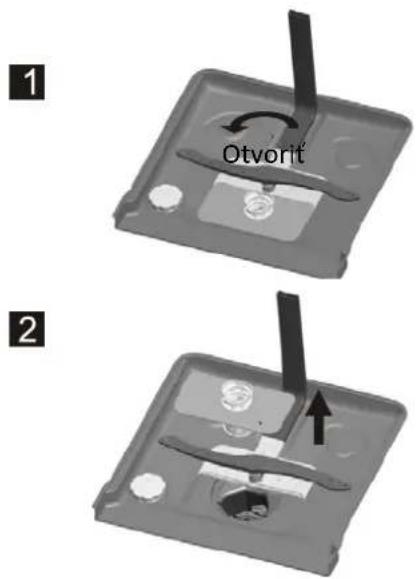

Filtracny systém 13
Starostlivost o umyvačku. 14
8) Pokyny na instalaciu. 15
Priprava na instalaciu 15

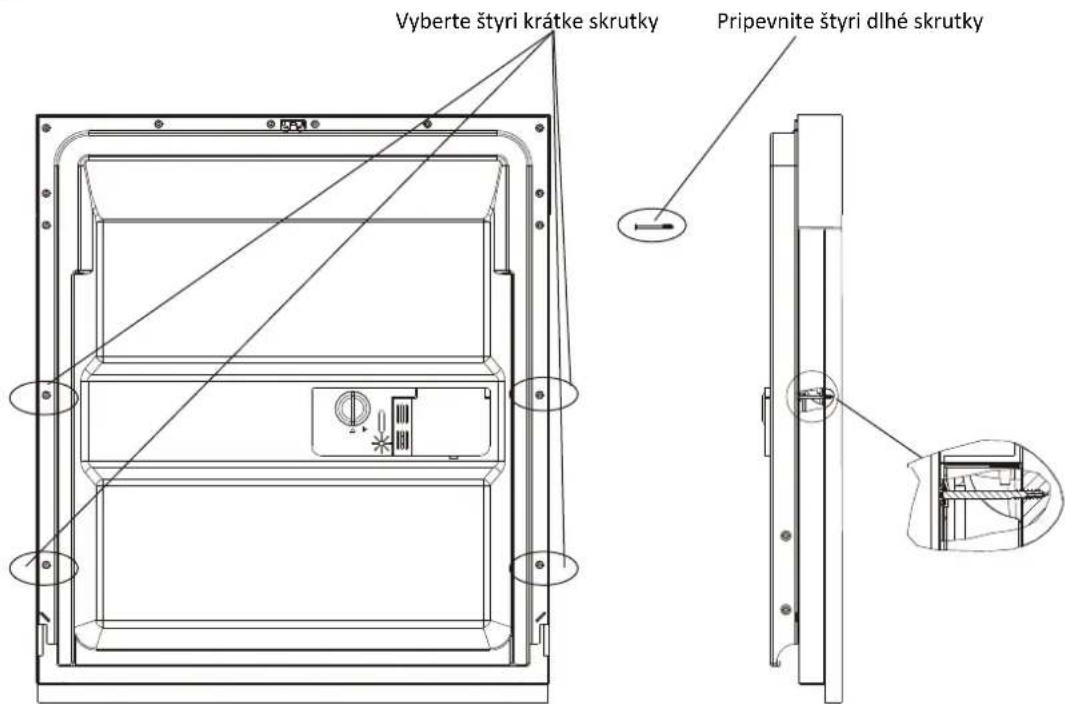

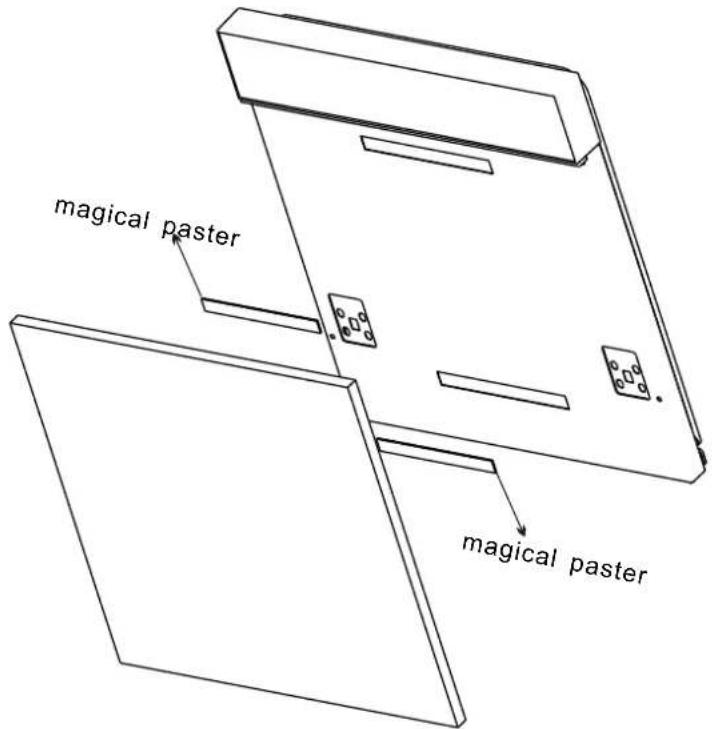

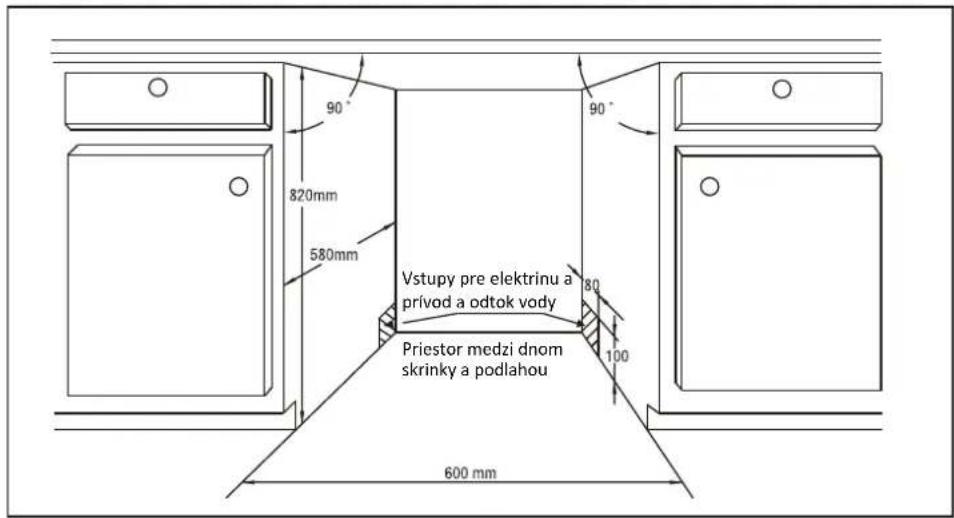

Rozmery steckého panela instálácia......16
Nastavenie tuhos pruziny dverí 18

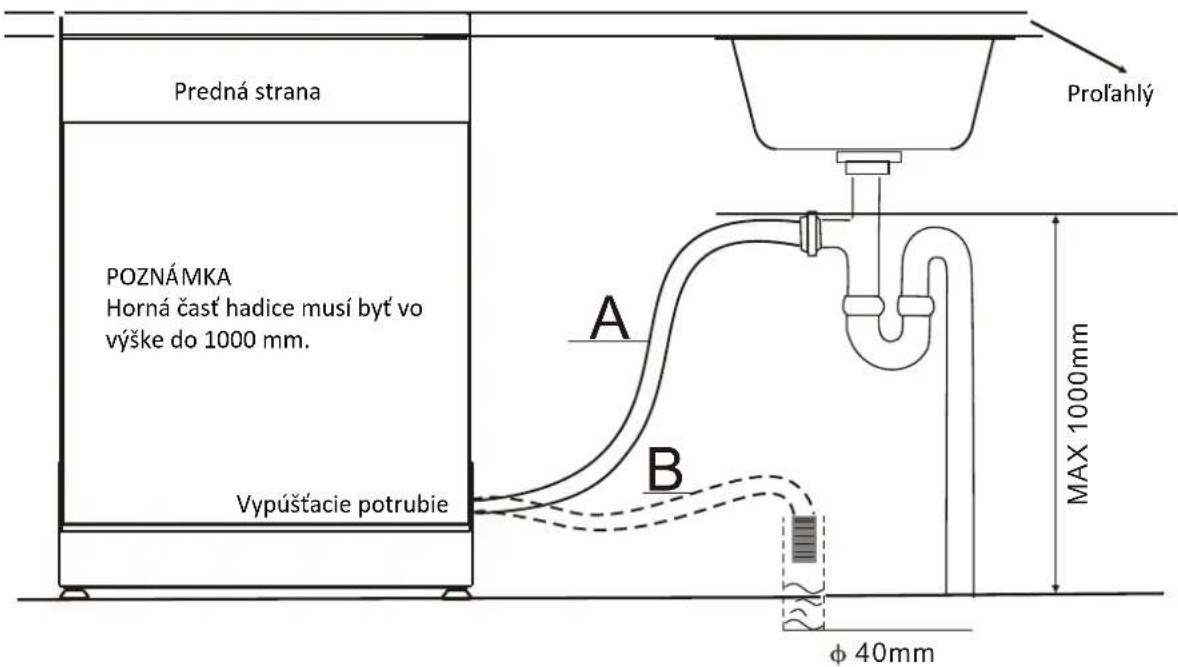

Pripojenie otdokovych hadc 18

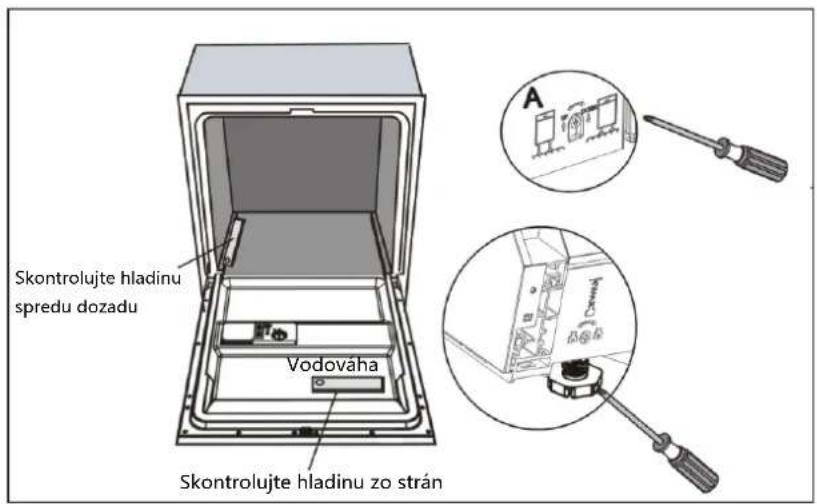

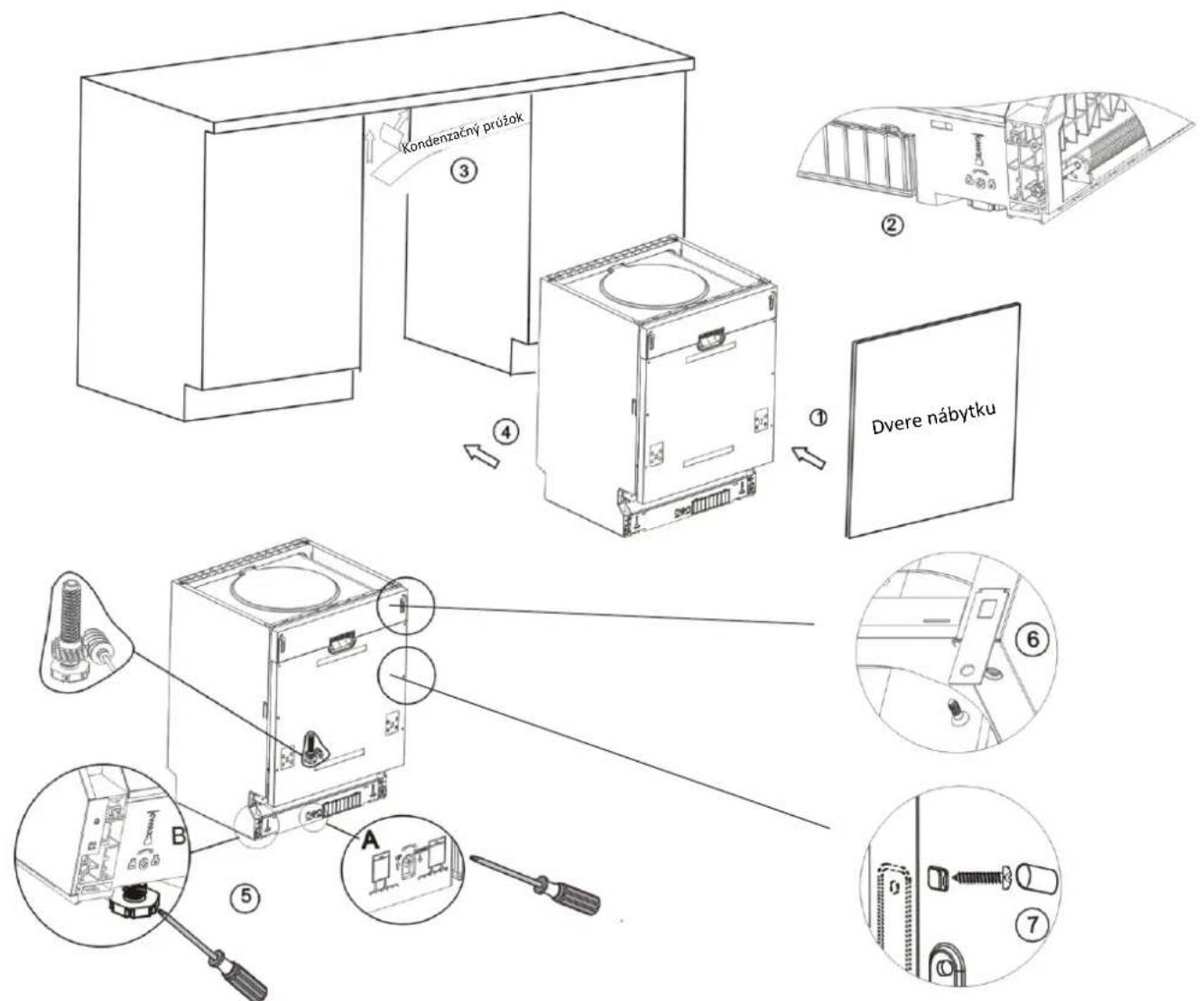

Instalacné kroky pre umyvačku 19
Pripojenie napajania. 20
Pripojenie vody 21
Zapnue umyvačky riadu 22
9) Tipy pre riešenie problémov. 23
Skorako zavolate do servisu. 23
Chybové kódy. 24
Technické udaje 25

Nalozenie kosov podla EN50242

1. DÔLEŽITÉ BEZPECNOSTné OPATRENIA

VAROVANIE!

Pri používaní umývačky postupujte podl’a nasledujúcich opatrení:

• Tento spotrebic je určeny na použie v domácnos a podobnom prostredi, ako su:
• kuchyne pre zamestnancov v obchodoch, kanceláriach a v inych pracovnych prostrediach;
• chalupy;
• pre klientov v hoteloch, moteloch a inych ubytovacich zariadeniach;
• v zariadieniach, kde sa poskytuje noclah s rañajkami.

Tento spotrebič možu používat de od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostami alebo nedostatkom skúsenos a znalos, ak su eto osoby pod dohládom alebo boli riadne poučné, co sa týka použia spotrebiča bezpečným spôsobom a chapu možné riziká spojené s jeho používaním. De sa nesmú so spotrebičom hrat. Čistenie a udřžbu nesmú robit de, ak nie su pod dohládom dospelej osoby. (Podl’a EN60335-1)
- Prístroj nie je určený na použivanie osobami (vrátane de) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnostám alebo nedostatkom skúsenos a znalos, ak eto osoby nie su pod dohťadom alebo nie su riadne poučené z hladiska použia prístroja zo strany osoby zodpovednej za ich bezpečnost'. (Pre IEC60335-1)
- Tento vyrobok je určeny len na vnútorné domáce použie.
Pre ochranu pred urazom elektrickym prudom neponárajte spotrebic, kabel alebo zastrchu do vody alebo inj tekuny.
Pred Čistením a Údržbou spotrebič odpojte.
- Používajte mäkkú handričku navlhčenu jemným mydlom a potom znovu pouerajte suchou handričkou.

POKYBY PRE UZEMNENIE

• Tento spotrebič musí byt' uzemnený. V pripline poruchy alebo nefunkčnos uzemnenie znižuje nebezpečenstvo urazu elektrickým prudom tým, ze poskytuje cestu majmenšieho odporu pre elektrický prud. Tento spotrebič je vybavený káblom, ktorý obsahuje zemniaci vodič a zemniacu zástrčku.
  Zástrčka musí byt zapojená do vhodnej zásuvky, ktorá je nainstalovaná a uzemnená v sulade so všetkými miestnymi zákonmi a nariadeniami.
• Nesprávné pripojenie uzemnovacieho vodiča spotrebica može viest' k vzniku rizika urazu elektrickým prudom.
• Ak si nie ste is, Či je zariadenie správné uzemnéné, nechajte zapojenie spotrebica skontrolovat' kvalikovaným elektráröm alebo servisné m zastupcom.
• Neupravujte zástrčku dodávanú so spotrebičom, ak sa nehód do zásuvky.
• Nechajte si správnu zásuvku nainstalovat' kvalikovanym elektrikárom.
• Nezneužívajte spotrebič, nasadajte si na neho, alebo nestúpajte na dvere alebo policu na riad umývačky.
• Nepoužívajte umývačku, pokial' nie su vsetky krycie panely správné na svojom mieste.
• Ak je umyvačka v prevádzke, otvarajte jej dvere velmi opatrne, aby nedoslo k vystreknuu vody.
• Neklad'te Žiadne t'ažké predmety na otvorené dvere, alebo na ne nestúpajte. Spotrebič sa može preklopit' doprodu.
• Pri nakladani predmetov na umyvanie:

1) Umiestnite ostré predmety tak, aby nedoslo k poškodeniu tesnenia dverí.

2) Varovanie: Nože a d'alí s riad s ostrymi hrotmi musí byt vložený do koša s ostrím smerom dole alebo do vodorovnej polohy.
- Po skončeni umyvacieho cyklu skontrolujte, Či je prázdny dávkovač Čisaceho prostriedku.
- Neumyväte plastové predmety, pokial' nie su označené značkou na umyvanie v umyvačke riadu.
- Pre plastové predmety, ktoré nie su takto označené, skontrolutje odporúčania vyrobcu.
- Používajte Čisace prostriedky a oplachovacie prády, ktoré su určené len pre automacké umyvačky riadu.
V umyvačke riadu nikdy nepoužívajte mydlo, pracie Čisace prostriedky alebo Čisace prostriedky na ručné umyvanie.
- Dozrite na to, aby sa de so zariadením nehrali.
Dvere nenechavajte otvorené, pretoze sa tym zvyšujenebezpečenstvo zakopnua.

• Počas instalácie nesmie byt napajaci kabel nadmerne alebo nebezepečne ohnutý Či sploštený.
• Nezasahujte do uzemnenia.
• Spotrebic je potrebné pripojit do vodovodnej siete pomocou novych hadić. Staré hadice znovu nepoužívajte.
  Maximány počet nastavení umyvacích miest je 12.
  Maximálny prípustné vstupné tlak vody je 1MPa.
• Minimálny prípustné vstupné tlak vody je 0,04 MPa.

Likvidácia

správne Zlikvidujte obalový material umyvačky.
Vsetky obalové materiały su recyklovatelné.
- Plastové diely su označene štandardnými medzinarodnými skratkami:

PE - pre polyetylen, napr. obalovy material
PS - pre polystyren, napr. vypchavkovy material
POM - polyoxymetylen, napr. plastové spony
PP - polypropylén, napr. plnič soli

ABS - akrylonitrilbutadienstyren, napr. ovladaci panel.

VAROVANIE!

• Obalovy materialMZe byt nebezpečné pre de!
• Ak chcete zlikvidovat' balenie a spotrebič, zájdite do recyklačného strediska. Za týmto účelom odrežte privodný kábel a znefunkčnite zatváracie zariadenie dverí.
• Kartónové obaly su vyrobené z recyklovaného papiera a musia byt' odnesené do zberu starého papiera na recykláciu.
• Zabezpećením správnéj likvidácie tohto vyrobku pomóžete zabránit moznám negavnym dopadom naživotné prostredie a l'udské zdravie, ku ktorým by mohlo dojst' v pripadenesprávnéj likvidácie tohto vyrobku.
• Podrobnejsie informacja o recykláci tohto vyrobku vám poskytne obecný urad a spolocnost pre likvidáciu domového odpadu.
• LIKVIDÁCIA: NevyhadzujteartoVyrobokdo netriedeného komunálneho oppadu. Oddeleny zber takéhoto oppadu je nutný pre špecialne zaobchodzanie.

Zapnite spotrebič.	Otvorte dve a stlačte hlavný vypínač pre zapnue spotrebiča.
↓

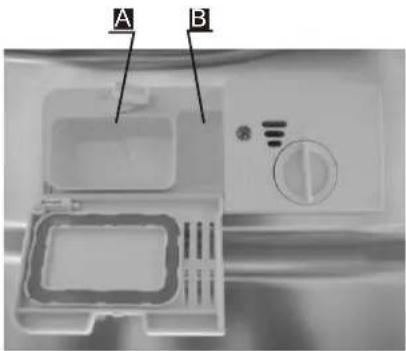

Naplěnte dávkovač āsaceho prostriedku	Oddelenie A: S každým umyvacím cyklom. Oddelenie B: Len pre programy s predbežnám umyvaním. (Riad'te sa tokynmi pre použivateřal)
↓
Skontrolujte hladinu lešdla	Mechanický ukazovateř C. Elektrický ukazovatel' na ovládacom paneli (ak je k dispozícii).
↓
Skontrolujte hladinu regeneračnej soli	(Len pre modely so systémom zmákčovania vody.) Elektrický ukazovatel' na ovládacom paneli (ak je k dispozícii). Ak sa na ovládacom paneli nenacházza kontrlka urovné soli (pre niedtoré modely), môžete odhadnúť ās doplenenia soli do zmákčováča podlá počtu cyklov, ktoré umyvačka absolvovala.
↓
Naložte koše	Zoškrabte akékolvek nadterné množstvo zvyškov Jedla. Zmákčite zvyšky spálenych potravin na panviciach, potom ich vložte do koša. Pozrite si tokyny pre naloženie riadu.
↓
Vyberte program	Stláčajte programovacie tlacidlo,Pokial'sa nerozsvie vybráný program. (Pozrite si kapitolu s názvom „Prevádkové tokyny“.)
↓
Spustenie umyvačky	Zapnite prívod vody, Zatvorte dvere, Stroj začne pracováť asi po 10 sekundách.
↓
Zmena programu	1. Beziaci cyklus je možné zmeníť iba vtedy, ak bol spusteny ešte len krátku dobu. Inak by uz mohlo dójs't k použiu umyvacieho prostriedku a odčerpaniu vody. Ak je tomu tak, musi być dávkovč umyvacieho prostriedku znovu naplený. 2. Stláčte tlacidlo PROGRAVÁTlacěte tlacidlo PROGRAMA na viac ak 3 sekundy, ak chcete zrušť beziaci program. 3. Vyberte nový program. 4. Znovu zapnite umyvačku..
Pridanie jabudnutého riadu do umyvačky	1. Mierne poostvorte dvere, aby sa umyvačka zastavila. 2. Po zastavení ostrekovacieho ramenaMZe tne uplné otvorit'dveere. 3. Pridajte jabudnutý riad. 4. Zatvorte dvere. Umyvačka sa znovu spus po 10 sekundách. VAROVANIE! Opatrne otvarajte dvere. Pri otvorení dveríMZe unika horúca para!
Ak sa zariadenie vypne počas umyvacieho cyklu.	Ak sa zariadenie vypne počas umyvacieho cyklu, tak pri opatovnom zapnu znovu nastavte umyvacícyklu a nechajte umyvačku pracováť v pôvodnom stave akpri zapnu.
↓
Vypnue spotrebiča	Po skončeni pracovného cyklu zaznie 8-krát bzučiak umyvačky, ktorá sa následne zastaví. Otverte dvere. Vypnite spotrebič pomocou tlacidla On/O (Zap/Vyp). Vzhádom k tomu, ze spotrebič je v pohotovostnom stave, automaticky sa vypne po 30 minútach bez obshluy.
↓
Vypnite prívod vody a vyberte koše.	Varovanie: pred vyberaním riadu počajte nekol'ko minút (asi 15 minút), aby sa zabránilo manipulácii si riadom a príbormi, ktoré su ešte horúce a náchylnejšie na rozbie. Tiež lepšie uschnú. Vyložte spotrebič počnúc od dolného koša.

3. Prevádkové pouny

DOLEZITE

Ak chcete ziskat najlepsi vykon vasej umyvacky, tak si pred prvym pouzim precitajte vsetky poky.

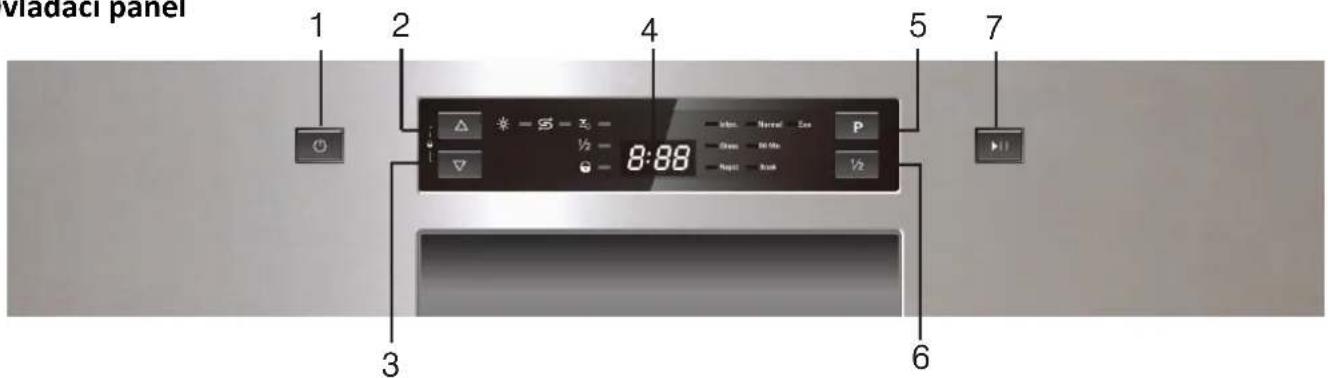

Ovladací panel

1. Tlačidlo ON/OFF (ZAP/VYP): Zapnue / vypnue spotrebica.
2. Tlacidlo oneskorenia: Stlacte toto tlacidlo pre zvy Senie onskorenia casu.
3. Tlacidlo onskorenia: Stlacte toto tlacidlo pre zniizene onskorenia casu.
4. Displej: ukazuje dostavajuci cas a stav (beziaci stav, oneselfkorenie atd.)
5. Programovacie tlacidlo: Stlacte tlacidlo pre vyber vchodneho programu.
6. Tlačidlo pre polovićné napljenie: Vyber funkcie polovićného napljenia.
7. Tlačidlo Štart/Pauza: Ak chcete spust zvolený umyvací program alebo pozastavit umyvací program, ked stroj pracuje.

Upozornenie:

Funkcia detskj poistky: stlache suchasne dve tlacidla onskorenia pre zablokovanie programu.

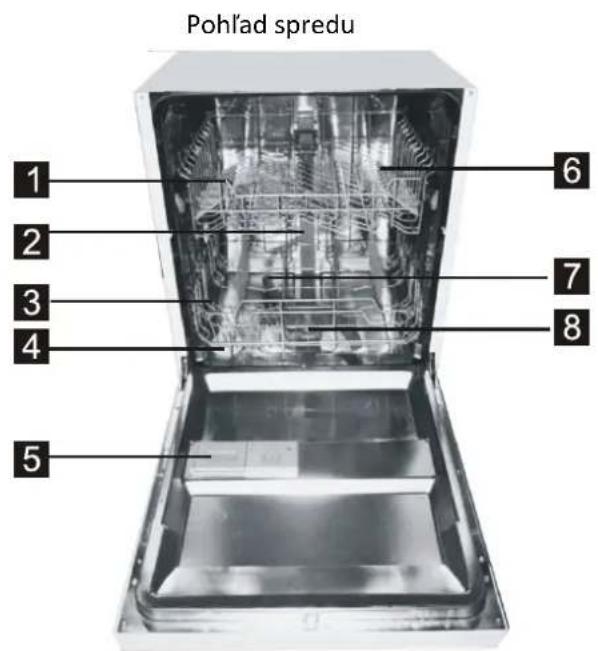

Vlastnos umyvačky

1.Horny kôs

2.Vnutorné potrubie

3.Dolny kôš

4.Nadoba na sol

5.Davkovač

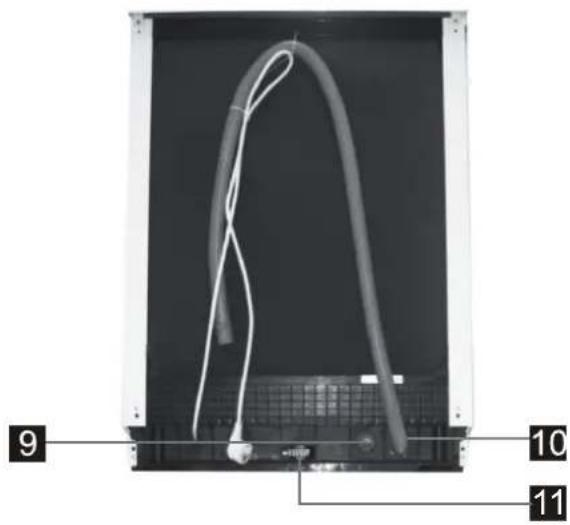

Pohlad zozadu

6.Polica na pohare

7.Ostrekovacie ramena

ava ltra 8.Zost

10.Vypustacie potrubie

11.Nastavovaciprvok

9.Vstupná prípojka potrubia

Zmákčováč vody je určeny na odstránenie mineralov a solí z vody, ktoré možu mat škodlivý alebo neziaduci učinok na prevadzku spotrebica.

Zmáčovách by mal byt' nastavený podla tvrdos vody vo vasej oblas. Váš miestny dodávatel vodyám poradni ohladne tvrdos vody vo vasej oblas.

U prava spotreby soli

Umyvačka je navrhnutá tak, aby boli možné upravy v množstve spotrebovanej soli v závislos na tvrdos použitej vody. Je to určené na opmalizáciu a prisposobenie urovne spotreby soli.

Postupujte podla nasledujucich krokov pre nastavenie spotreby soli.

1. Zatvortedveeazapnitspotrebič.
2. Stlache tlacdido Start/Pauza na viac ak 5 sekund pre spustenie nastaveniazmakcova c vody do 60 sekund po zapnu spotrebica (kontrolky pre sol a lesdlo budu striedavo blikat, kej je pristroj v rezime nastavenia).
3. Stlache tlacidlo Štart/Pauza a vyberte správné nastavenie podla vasho miestneho prostredia. Nastavenia sama v nasledujúcom poradi: H1->H2->H3->H4->H5->H6;
4. Stlache hlavny vypinač na ukoncenie režimu nastavenia.

TVRDOST VODY				Poloha prepínača	Spotreba soli (g / cyklus)
°dH	°fH	°Clarke	mmol/l
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

Poznámka: 1

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

°dH: nemecky stupe
°fH: francuzsky stupe
Clark: britsky stupeš

Poznámka: 2

Vyrobné nastavenie: H (EN 50242) 3

Obratte sa na vasho miestneho dodavatel'va vody pre informacia o tvrdos vody vo va'am zdroji.

POZNÁ MKA: Ak vás model nemázmákčovac vody, možete tuto CAST vynechat.

ZMAKCOVAC VODY

Tvrdost vody je vsade rozna. Pokial' sa tvrdá voda používa v umyvačke riadu, budú sa vytvárat usadeniny na riade a príboroch.

Spotrebie je vybaveny špecialnymzmakcovacom, ktorý použiva špecialny zasobnik soli urcený na odstrańovanie vapna a minerálnych látok z vody.

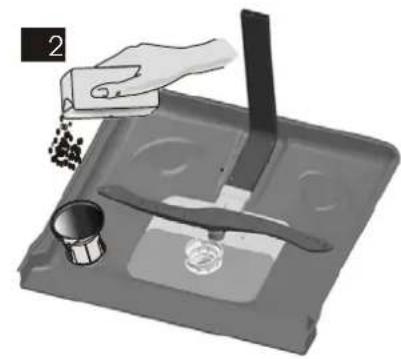

2. Plnenie soli dozmakcovaca

Vzdy pouzivaje sol urcenu na pouzie umyackou riadu.

Zasobnik soli je umiestneny pod dolnym kosom a mal by sa plinit sposobom, ktory je dalej uvedeny:

Upozornenie!

• Používajte len sol' špecialne určenu na použie v umývačkách! Akýkolvek iný typ soli, ktorá nie je špecialne určelu na použie v umývačke, majmá kuchynska sol, poskóźmákčová cody. Vyrobca neposkytuje ziadnu záruku v pripadé poskodenia v dosledku použia nevhodnej soli a ež nezodpovedá za pripadné vzniknute škody.
  Solnaplne až tesne pred spustenim niedtorého z uplnych umyvacch programov.

Tym zabrinite usadzovaniu rozsypanych zrniek soli alebo Rozliatej slanej vody v spodnej cas spotrebia na akuklovek dobu, pochas ktorey mozu sposobovat koroziu.

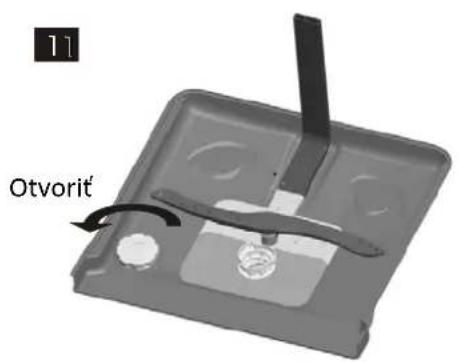

A. Po odstraneni dolneho kosa odskrutkujte a odstrante viecko zasobnika soli.
B. Umiestnite koniec lievika (sucst'dodaky) do otvoru a naplnte priblizne 1,5 kg spezialnej soli.
C. Doplnte zasobnik soli dopna vodou. Je normalne, ak malé mnozstvo vody vytečie zo zasobnika soli.
D. Po naplneninadobu pavne znovu uzativte v smere hodinovych ručiciek.
E. Vystrzna kontrlka soli prestane sviet po dopleni zasobnika so'ou.
F. Ihned' po dopleneni soli do zasobnika soli je potrebne spust umyvaci program (odporucame pouzit kratky program). Inak ltračné systém, Čerpadlo alebo iné doležitécas stroja mozu byt poskodené slanou vodou. Toto záruka nepokryva.

POZNÁMKA:

1. Zásobník soli sa musí doplinit len vtedy, kéd' sa rozsvie výstržná kontrlka soli na ovládacom paneli. Vystržná kontrlka soli moze stale sviet' aj po doplneni zásobníká soli v závislos na tom, ako dobre sa sol' Rozpus. Ak sa na ovládacom paneli nenachádza kontrlka urovne soli (pre niedtoré modely), možete odhadnút ās doplěnienia soli dozmákčováča podlá poctu cyklov, ktoré umývačka absolvovala.
2. Ak dojde k rozliau so'ného roztoku, odporucame spust oplachovac alebo rychly program na odstranenie nadmernej soli.

3. Napljenie dávkovača na lešdlo

Davkovač na lesdlo

Leśdlo sa uvolnju e záverečnej faze oplachu, aby sa zabránilo tvoreniu vodnych kvapiek na riade, ktoré možu zanechávat škrvny a smuhy. Zlepsuje ež sušenie tým, ze voda stečie z riadu. Vaša umývačka je navrhnutá na použie tekutych lešdiel. Zásobník na leśdlo je umiestnéν vo vnútri dvierok vedla dávkovača umývacieho prostriedku. Ak chcete vyplnit dávkovac, otvorteviecko a najeite leśdlo do dávkovac, kým ukazovatel hladiny nescernie. Objem zásobníká leśdlo je asi 110 ml.

Funkcia lesdla

Lesdlo sa pridava automacky pocas posledneho oplachovania, zaistujedokladne oplachnue a vysusenie bez skvrn a smuh.

Upozornenie!

Ked lesdlo ubuda, meni sa velkost ciernej bodky na indikatore, ako je uvedené dalej.

Dávkovač lešdla má sest alebo styri nastavenia. Vždy začnite s dávkovačom nastaveným na „4". Ak existuje problem so škrnami a slabým schnum, zvysté množstvo vypústného lešdla odstráním wiecka dávkovača a otočením kolieska na „5". Ak riad stále nie je správné vysuěné, alebo sa ukazuju škrvny, nastavte koliesko na najblížsiu vyssiu uroven, pokial nebudú vase riady bez skvín. Odporúcané nastavenie je „4". (Výrobne nastavenie je „4".)

POZNÁMKA:

Zvyste davku, ak po umy dostavaju kvapky vody alebo vapencové skvrny na riade. Znizte ju, ak vznikaju lepkavé belave skvrny na riade alebo modrastý Im na skele alebo Čepeliach nožov.

4. Funkcia cisaceho prostriedku

Cisace prostriedky s chemickymi prisadami su nevyhnutné na odstrańovanie necistôt, ich rozdrivenie a vyplavenie z umyvačky. Váčsina komerčných kvalitnéch cisacich prostriedkov je na tento učel vchodné.

Upozornenie!

Existujú 3 druhy Čisacich prostriedkov

1. S fosfátom a chlorom
2. S fosfátom a bezchloru
3. Bez fosfátu bez chloru

Obycajne je novy praskovy cisaci prostriedok bez fosfátov. Tym neexistujezmakcovacia funkcia vody fosfátom. V toto pripe odporucame doplinit sol do zasobnika soli, aj ked je tvrdost vody len 6^ . Ak sa pouzivaju cisace prostriedky bez fosfátov v pripe tvrdej vody, casto sa objavuju biele skvryn na riade a poharoch. V toto pripe pridajte viac cisaceho prostriedku pre dosiahnue lepsich yvsledkov. Cisace prostriedky bez chloru bielia len malo. Silné a farebné skvryn nebudu uplne odstranene. V toto pripe zvolte program s vyssou teplotou.

Koncentrovany cisaci prostriedok

Cisace tabley roznych značiek sa Rozpustajú rozne rychlo. Z tohto dovodu niedokážu rozpust a plne Rozvinut svju cisacu silu poças krátych programov. Preto používajte dlhé programy pri použi cisacich tabliet, aby ste dosiahli uplné odstránenie zvyškov cisaceho prostriedku.

Davkovač cisaceho prostriedku

Davkovač musi byt dopleneny pred zahájením kázdeho umyvacieho cyklu podlaPokynov uvedenych v tabulke umyvacieho cyklu. Vaša umyvačka použiva menej cisaceho prostriedku a leśdla než bezné umyvačky riadu. Vseobecnepla, ze stačí Jedna polievková lyžica cisaceho prostriedku na normalne napl Jenie umyvačky. Viac znečistený riad vyžaduje viac cisaceho prostriedku. Vždy pridajte cisaci prostriedok tesne pred spustenim umyvačky, inak by mohol navlhnú t a následne sa nesprávné Rozpústat.

Množstvo použitého cisaceho prostriedku

POZNÁMKA:

Ak je veko zatvorené: stlačte uvolnovacie tlacidlo. Veko otvorí pruzina.
Vzdy pridavaje cisaci prostriedok tesne pred zaam kaźdeho umyvacieho cyklu.
Používaite len značkové cisace prostriedky pre umývačky riadu.

VAROVANIE!

Čisaci prostriedok jeŽieravina!

Dávajte pozor, aby dostal mimo dosahu de.

Doplenenie cisaceho prostriedku
Naplnte daskovač cisaceho prostriedku.
Oznacenie ukazuje daskovacie urovne,
ako je znázornené na pravej strane:

A. Množstvo cisaceho prostriedku pre hlavný umyvací cyklus.
B. Množstvo cisaceho prostriedku pre predbezný umyvací cyklus.

Dodržujte odporučania vyrobcu pre dávkovanie a uskladnenie,\ ako je uvedené na obale cisaceho prostriedku.

Zatvorte veko a zatačte,Pokial'nezapadne na svoje miesto.

Ak su riady silne zneciistené, doplnte dalsiu davku cisaceho prostriedku dozasobnika predezného umyvania. Tento cisaci prostriedok sa prejavu uz vo faze predbezného umyvania.

POZNÁMKA:

• Informácie o množstve Čisaceho prostriedku pre jeder programnéjdete na strane 11, Tabułka umyvacieho cyklu.
  Uvedomte si, ze su mozné rozdiely v závislos od stapna znečistenia a špecickej tvrdos vody.
  Dodrziavaite odporucania vyrobcu uvedene na obale cisaceho prostriedku.

Zváte nákup riadu, ktory je označeny ako vhodný do umyvačky riadu.
- Používajte jemný cisaci prostriedok, ktorý je opísany ako „jemný na riad". Ak je to potrebné, vyhladajte si d'alsie informácie od vyrobcov cisacich prostriedkov.
Prejednotlivépredmetysi vyberteprogramsco najnizsou moznou teplotou.
- Aby nedoslo k poskodeniu, nevyberajte sklo a príbory z umyväčky ihnéd'po skončeni programu.

Na umyvanie v umyvačke su nasledujúce príbory / riad

Nevhodné

• Priborys drevenou, kostenou alebo perletovou rukovatou
• Plastové predmety, ktoré nie su tepelne odolné
  Starsie prifbory s lepenymi dielmi, ktore nie su tepelne odolné
  Lepené príbory alebo taniere
  Cinové alebo medené predmety
  Krišta-love sklo
  Ocelove predmety podliehajuce korozii
• Drevené podnosy
  Predmety vyrobené zo synteckych vlakien

S obmedzenou vchodnostou

• Niektoré typy skiel sa moź e zakalit po vel'kom po三点 umyvaní
• Strieborné a hlinkóve diely majú tendenciu zafarbit sa poças umyvania
  Presklené vzory možu vyblednút, pokial' sa ccasto umyvajú

Upozornenie pred alebo po naloženi koša umyvačky

(Pre najlepsi vykon umyvačky postupujte podla nasledujucich pokynov pre nakladanie.

Funkcie a vzh'ad kosov a príborov'ych kosov sa mozu lišit od vásho modelu.)

Zoškrabte akékol'vek nadmerné množstvo zvyškov Jedla. Zmáčite zvyšky spalenych potravin na panviciach. Nie je nutné oplachovat riad pod tecúcouvodou.

Umiestnite predmety do umyvačky nasledujucim sposobom:

1. Predmety, akou su salyk, pohare, hrnce / panvice, atd. smerom nadol.
2. Zakrivené predmety, alebo s priehlbinou, položte šikmo, aby voda mohla odtekat.
3. Vsetok riad naskladajte bezpečne, aby sa nemohol prevrát.
4. Všetok riad umiestnite tak, aby sa ostrekovacie ramená mohli volné otáčat počas umyvana.

POZNÁ MKA: Velmi malé predmety neumývajte v umývačke riadu, pretoze by mohli l'ahko vypadnút z koša.

Duty riad, aku su salky, pohare, panvice a pod. otocte s otvorom smerom dole, ay sa voda nemohla zhromazdovat'v nadobe.
- Riady a príbory nesmú ležaţ na sebe, alebo sa navzájom prekryvat.
Poháre sa nesmú dotýkat, aby nedoslo k ich poškodeniu.
Ve'ke predmetry, ktoré sa naj'ta'zie cisa, vlozte do dolneho koša.
Horny kos je navrhnuty tak, aby udrzal jemnejsi a'ahsri riad, ak su pohare, kavove a cajove salky.
Dlhe ostré noze ulozené vo zvislej polohe su potenciáne nebezpečenstvo!
Dlhe a / alebo ostré príbory, akou krájacie noze, musia byt'umiestnén vodorovne do horného koša.
- Nepretăžujte umyvačku. To je dôležité pre dobré vysledky a pre primeranú spotrebu energia.

Vybrae riadu

Aby sa zabrano kvapkaniu vody z horného kosa do dolného kosa, odporúçame, aby ste majpv vyložili spodný kôs a potom vyprázdnili horný kôs.

Sposob nalożenia bezného riadu

Nalożenie horného koša

Horny kôs je navrhnuty tak, aby udržal jemnejí a l’ahsí riad, akó su poháre, kávove a Čajové sályk y podśálky, rovnako akó taniere, malé misky a plytké panvice (pokial'nie su prilis špinave). Umiestnite taniere a kuchynský riad tak, aby sa nehybali pod prudom vody.

Naloženie spodného kosa

Odporučame umiestnit ve'lé predmety a naj'tažsie umyvatelné predmety do spodného koša, napr. hrnce, panvice,Pokrievky, servirovace misy a misty,ako je znázornene na obrázku nizsie.Je vyhodné umiestnitservirovace misy a Pokrievky na bočnú stranu regálov,aby sa zabránilo zablokovaniu otáčania horného ostrekovaceho ramena.

Pripomíname, Že:

■ Hrnce, servirovacie misy, atd'. musia byt' vzdy umiestnene dnom hore.
■ Hlboke hrnc musia byt naklonene sikmo,aby mohla voda vytekat.
Spodny kos je vybaveny skladaci hrotmi tak, aby vache hrnce alebo viac hrncov a panvic mohlo byt nalozenych.

Uprava horného koša

Vyska hornego kosa moze byt nastavena pre vytvorenie vache sieho priestoru na velký riad pre horny aj spodný kôs. Vyska hornego kosa moze byt nastavena umiestnenim koliesok do roznej vysky kolajniciek. Dlhe predmety, servirovacie príbory, šalátove misy a noze by mali byt umiestnene na polici tak, aby nebranili otácaniu ostrekovacích ramien.

Sklopenie polic na šalky

Pre lepsiu naskladanie hrncov a panvic mozno hroty sklopit dole, aku ukazuje obrazok vpravo.

Sklopenie hrotov dolného koša

Pre lepiu naskladanie hrncov a panvic mozno hroty sklopit dole, aku ukazuje obrazok vpravo.

Stojan na pribory

Príbory majú byt' umiestné v kosi na príbory s rukovāṭami nadol. V pripeade, ze ma stojan postranse kose, lyžice majú byt' vložene samostatne do prislušnych otvorov a majma dlhy riad ma byt' umiestnév horizontalnej polohe v prednej ās horého koša, ak je znázornene na obrázku.

VAROVANIE!

Nedovol'te, aby akykol'vek predmet trcal zospodu. Vzdy vkladajte ostré nacinie s ostrym hrotom dole!

Pre osobnú bezpečnost a kvalitné vycistenie umiestnite strieborné príbory do stojana a uiste sa, ze:

Niesu navzajomnakopené.
■ Strieborny príbor vložte rúčkami smerom dole.
■ Avšak nože a iné potenciáne nebezpečné riady vložte s rukovatami nahor.

6. Spustenie umyvacieho programu

Tabulka umyvacieho cyklu

Program	Informácia o výbere cyklu	Popis cyklu	Čisaci prostriedok predbežný/ hlavný	Prevádková doba (min)	Energia (kWh)	Voda (L)	Lešdlo
Intenzívny	Pre silne znečistený riad a normálne zašpinené hrnce, panvice, riady atd. sozaschnutým znečistením.	Predbežné umyvanie (50 °C) Umývanie (60 °C) Opláchnue Opláchnue Opláchnue (70 °C) Sušenie	5/25 g (1 nebo 2 ks)	170	1,6	18,5	★
Normálny	Pre normálne znečistený riad, akosú hrnce, taniere, poháre amierne znečistené panvice.	Predbežné umyvanie (45 °C) Umývanie (55 °C) Opláchnue Opláchnue (65 °C) Sušenie	5/25 g (1 nebo 2 ks)	180	1,3	15	★
ECO (*EN 50242)	Toto je šstandardné program. Je vchodné na bežne znečistený riadaje najviac efekvny, Pokial'ide ojeho celkovú spotrebu energia a vody pre daný typ riadu.	Predbežné umyvanie Umývanie (45 °C) Opláchnue (65 °C) Sušenie	5/25 (1 nebo 2 ks)	190	0,91	11	★
Sklo	Pre l'ahko zašpinený riad a sklo. Pre	predbežné umyvanie Umývanie (40 °C) Opláchnue Opláchnue (60 °C) Sušenie	5/25 g (1 ks)	130	0,9	14,5	★
90 min	Pre normálne znečistený riad, ktorý vyžaduje rychle umyvanie.	Umývanie (65 °C) Opláchnue Opláchnue (65 °C) Sušenie	30 g (1 ks)	90	1,35	12,5	★
R'ychly	Kratěsie umyvanie pre mierne znečistený riad, ktorý nepotrebujesušenie.	Umývanie (45 °C) Opláchnue (50 °C) Opláchnue (55 °C)	25 g	30	0,75	11
Namočenie	Ak chcete opláchnu'riad, ktorý plánujete umy't neskór počas dǎa.	Predbežné umyvanie		15	0,02	4

POZNÁMKA:

*EN 50242: Tento program je skúšobný cyklus. Informácie pre skúšku porovnatělnos v súlade s EN 50242 nasledovne:

• Nosnost: 1 nastaveni
• Polohovanie horného kosa: horné kolieska na ko'ajniciach
  Nastavenie lesdla: 6
  PI:0,49 w;Po:0,45 w

Automacké vypnue: Napájanie sa automacky vypne po skončeni programu za 30 minut.

Zapnue spotrebica

1. Stäte tlaédio Start / Pauza a stroj sa prepne do pohotovostného stavu. Stäte programovace tlaédio na viac ako 3 sekundy, potom mozete zmenit program na požadovane nastavenie cyklu (pozrite si casf „Spustenie umívácihoCYKLU...”).

2. LED dispiej zobrazujestav umyväckyi riau:

a) LED ukazije aneblika 'H MM'
b) LED ukazije a bilka 'H:MM' v prevadzke

POZNÁMKA:

Ak otvarite dvierka poCs umyvacieho cyklu, stroj sa zostavi, okno LED displeja "888" prestane bilkat a buzicak bude bucalkofo minuTu, pokiaf nezvatrorite dvierka. Po zotvareni dvierok, bude stroj pakrakov v praci po 10 sekundich.

Zabudi ste pridat ria?

Zabudnuty riad mo no pridai kedyko kek predytm, ne sa otvor zasobnik ctiaceho prostriedku.

1. Trochu otvorte dvere
2. Po zastaveni ostrekovacieho ramena mozte upine otvorif dvere.
3. Pridaite zabudny riad
4. Zatvortedvierka
5. Umyvaka sa spusti po 10 sekundach.

Na konci umyvacieho cyklu

Po skončeni pracovného cyklu zažnie 8-krat bzučiak umyväčky, ktorá sa následne zastavi. Vypnite spotrebit lacidlom ON/OFF (ZAP/VYP), uzavrte privod vody a olvtere dve rumyväčny.

Pred vyberanim riadu počkajte niedkfo minut, aby sa zabránilo manipuláci s niadom a priborni, ktoré su ste horúce a náchynešie na rozbitie. Tiet lepšie uschnu.

Ciastočky potravin a necistôt, ktoré su zachytené v tomto ltri, su rozdrvené pomocou špecialnej trysky na dolnom ramene ostrekováča a odtekajú do odtoku.

HrubýIter 2

Väčsie predmety, ako su kúsky kos alebo skla, ktoré by mohli zablokovat odtok, sa zachytávajú v hrubom ltri. Ak chcete odstránit predmety zachytené na ltri, jemne stlăcte uzáver na hornej čas tohto ltra a vyberte.

JemnyIter 3

Tento Iter zachytáva necistoty a zvyšky potravin v priestore oppadovej nádržky a zabraṇije ich opātovnému zachytávaniu na riade počas umývacieho cyklu.

Zostava Itra

Umývačka sa nikdy nesmie používat bez ltrov.
- Nesprávnavymena ltra mozeznizit uroven vykonu spotrebica a poskodit riad a nácinie.

• Skontrolujte, Či titre nie su zablokované po každom použi umyvačky.

• Odskrutkovanim hrubého ltra, možete odstránit ltračný systém. Odstránty všetky zvyšky potravy a vyčiste ltre pod tecúcou vodou.

POZNÁ MKA: Celá Itrovacia dostava by sa mala Čist raz týždenne.

Vycistenie Itra

Na vycistenie hrubého a jemného Itra použite cisacu kefu. Znovu zmontujte ās Itra, ako je znázornené na obrázkoch na poslednej strane a vložte celú dostavu do umyväčky tak, aby bola správné umiestné do ložka a zatlačéná smerom dole.

VAROVANIE!

Nevyklepavajte Itre pochas cistenia. V opacnom priade by mohlo dojst ku skruteiu ltrov a mohla by sa zniizit vkyknonost umyvačky.

Starostlivost' umyvačku

Ovladací panel je mozné Čist pomocou mierne navlhčenej handricky.

Po vycisteni ho dokladne osuste.

Na vonkajšie Čas použite dobrý vosk na osetrovanie spotrebicov.

Nikdy nepoužívajte ostré predmety, drotenky alebo agresivne Čisace prostriedky na akúkol'vek ěst umývačky.

Cistenie dverí

Na cistenie hrán okolo dverí používajte iba mäkkú teplú a vlhkú handricku. Aby sa zabránilo prenikaniu vody do zámku dverí a elektrických componentov, nepoužívajte sprejové cisće ziadneho druhu.

VAROVANIE!

• Nikdy nepoužívajte cisaci prostriedok v spreji na cistenie panelu dverí, pretoze by mohlo dojst k poskodeniu dverného zámku a elektrických sučas.
  Brusne cisace prostriedky alebo niektoré papierov erky sa nesm pouzivat kvoli nebezpecenstvu poskriabania alebo zanechania skvfn na povrchu z nehrdzevejucej ocele.

Chrante pred zamrznum.

Venujte pozornost ochrannym opatreniam pre umyvačku riadu v zime. Po každom umyvacom cykle postupujte nasledovne:

1. Odpojte elektricku energiu od umyvačky.
2. Vypnite prvod vody a odpojte prvodnu trubku od vodovodneho venlu.
3. Vypuste vodu z privodného potrubia a vodovodného venla. (Použite panvicu na zachytenie vody.)
4. Znovu pripoje privodné potrubie na vodovodný venl.
5. Vyberte Iter na dne umyvačky a pomocou špongie odstránte vodu z odtokového priestoru.

POZNÁ MKA: Ak vaša umyvačka nemože pracovat'kvoli ladu, obratte sa na odborny servis.

Cistenie ostrekovacich ramien

Umyte ramená v teplej mydlovej vode a použite makkú keu na yvčistenie trysiek. Po dokladnom oplachnu ich namontujte naspat'.

Ako udrzat umyvačku vo funkčnom stave

• Po každom umyvaní
  Po každom umyvaní vypnite privod vody do spotrebiča a nechajte dvierka pootvorené, aby vlhkost a pachy nezostali uváznené vo vnútri.
  Vyahnue zastrcky

Pred cistenim alebo udrzbou vzdy vyahnite zastrchu zo zasuvky.

• Ziadne Rozpustadla alebo abrazivne cisace prostriedky

Na cistenie vonkajsch a gumovych cas umyvachy nepouzivaje rozpustadla alebo abrazivne cisace prostriedky. Pouzivaje iba handričku s teplou mydlovou vodou.

Ak chcete odstranit'aky alebo skvrny z povrchu interieru, pouzite handričku navlhčenu vo vode s trochou octu, alebo cisaci prostriedok, ktory je vyrobený spezialne pre umyväčky riadu.

Ak je potrebné spotrebič presunú,Pokúste sa ho udžaţ vo zvislej polohe. Ak je to nevyhnutne potrebné, moze byt položený na zadnú stranu.

Tesnenia

Jeden z faktorov, spösobujucich tvorbu zapachu v umyvačke riadu, je jeglo, ktoré dostáva zachytené v tesneniach. Pravidelné Čistenie vlhkou spongiou tomu zabrani.

8. Pokyny na instaláciu

Upozornenie:

Instalaci potrubia a elektrickych zariadeni by mali vykonat' profesionali.

Montážna poloha umyvačky má byt v blízkos existujúcej privodnej a odtokovej hadice a napájacieho kábla.
Vyberte si Jednu stranu skrinky drezu za učelom zjednodušenia pripojenia odtokovej hadice umyvačky.
Poznamka: skontrolujte priložené instalačné prislušenstvo (háčik pre stecký panel, skrutka)

Precitajte si pozorne instalačné námod.

- Nákresy Rozmerov skrinky a montážnej polohy umývačky

Pred premiestnenim umyvacky na instalačné miesto je potrebné urobit urcité pripravy.

1.Vyberte si miesto v blízkos drezu pre zjednodušenie instalácie privodnej a odtokovej hadice (pozrite si obrázok 1).
2.Ak bude umyvačka nainstalovaná v rohu skrine, musi byt' k disposzicii urcitý priestor (pozrite si obrázok 2) na otvorenie dverí.

[Bórázok 1]

Rozmery skinky menej
ako 5 mm medzi hornou
castou umyvačky a
skrinkou a vonkajšimi
dverami zarovnanými so
skrinkou.

[Brozok 2]

- Rozmery steckého panelu a instalácia

1. Nálepka pre suchý zips A a nálepka pre suchý zips B sa Rozpoja. Nálepku A nalepte na estetický dreveny panel a plstenú nálepku B na vonkajšie dvere umyvačky riadu (pozrite si obrázok 4a). Po umiestnéni panelu pripevnite panel na vonkajšie dvere pomocou matíc a skrutiek (pozrite si obrázok 4b).

[Brozok 4b]
Instalácia dreveného
esteckého panelu
1.vyberte styri krátke skrutky 2.pripevnite styridlhé skrutky

- Nastavenie tuhos pruziny dverí

Dverové pruziny su nastavené vo vyrobnom závode na správné napäe pre vonkajsie dvere. Ak sa nainstaluje stecký drevený panel, budete musić upravit napäe pruzín dverí. Otočte nastavovaciu skrutku pre zvyšenie alebo zniženie tuhos oceřoveho lanka (pozrite si obrázok 5).

Napäe dverovej pruziny je správné, ked'dvere zostavaju horizontalne vúplne otvorenej polohe a napriek tomu stupaju do zatvorenej polohy miernym zdvihnum prsta.

[Bórázok 5]

Nastavenie tuhos pruziny dveri

- Pripojenie odtokovych hadić

Vlozte vypustaciu hadicu do opadového potrubia s minimánlym priemerom 40 mm, alebo nechajte odtekat do drezu. Uiste sa,Že nedoslo k ohnuu alebo stlaceni hadice. Horná Časthadice musí byt'vo vyške do 1000 mm.

PRIPOJTE ODTOKOVU HADICU SPO SOBOM A ALEBO B
[Bórázok 5]

- Instalačné kroky pre umyvačku

1. Nainstalujte dvere nabytku na vonkajsie dvere umyvačky pomocou dodanych držiakov. Pozrite sa na nákresy pre umiestjenie držiakov.
2. Upravte napäe dvernych pruzin otočenim imbusového klúča v smere hodinovych ručićiek pre uahnue lavej a pravej dverovei pruziny. Ak tak neurobite, moze doist k poskodeniu umyväcky (obrázok 2).
3. Pripoite privodnu hadicu na privod studenej vody.
4. Pripojte odtokovu hadicu. Pozrite si schemu. (Obrazok 6)
5. Pripoite napájiácí kabel.
6. Pripevnite kondenzačný pruzok pod pracovný povrch skrine. Zabezpečte, aby kondenzačný pruzok bol v jedernej rovine s okraiom pracovnei plochy.
7. Umiestnite umyvačku do správnéj polohy. (Obrázok 4)
8. Vyrovnajte umyvačku. Zadné nohu možno nastavit z prednej ācas umyvačky otácaním imbusovej skrutky v strede základne umyvačky. Použite imbusový klúc (Obrázok 5A). Ak chcete nastavit predné nohy, použite plochý skrutkovač a otácajie predné nohy, ĀPokia' nebude umyvačka riadu vodorovne (Obrázok 5B).
9. Umvaca kma syt zaisten na mieste.Exustu dva sposoby,ako to dosiahnut:
   A. Normána pracovná plocha: Vložte instalačné háčik do otvoru bočnej dosky a upevnite ho na pracovné plochu skrutkami do dreva (Obrázok 6).
   B. Mramorová alebo Žulová pracová doska: Pripevnite bok skrutkou. (Obrázok 7).

[Bórázok 7]

Umývačka riadu musi byt vo vodorovnej polohe pre správnu funkciu a Účinnost umývania.

1. Pre skontrovanie vodorovnej polohy umyvačky umiestnite vodováhu na dvere a regalove dráhy vo vnútrumyvacieho priestoru, ak je znázornene.
2. Vyrovnaite umyvačku samostatnám nastavením troch nôh.
3. Pri hladani rovnovážnej polohy umyvačky dajte pozor, aby ste ju neprevráli.

[Obrázok 8]

Znázornenie nastavenia nôh

POZNÁMKA:

Maximalna vyska nastavenia noh je 50~mm

Pripojenie napajania

Varovanie!

Pre osobnú bezpečnost:

S tymto spotrebicom nepoužívajte predlžovací kábel alebo rozvodnú zástrčku.

Zažiadnych okolnos neodrežte, alebo neodstrańujte uzemnovacie pripojenie napajacieho kábla.

Pozrite sa na typov stok, na ktorom je uvedené menovite napae a pripojte umyvačku na prislušné zdroj napajania. Použite požadovanú poistku 10 A, poistku s šcasovým oneselfkorením alebo odporucání isc a zabezpečte samostatné napajaci okruh pre tento spotrebič.

Uiste sa, ze napäe a frekvencia elektrického zdroja zodpovedá udajom na typovom štku. Zástrčku zapojte iba do elektrickej zásuvky, ktorá je správné uzemnéna. Ak elektrická zásuvka, do ktorej má byt spotrebič tripojený, nie je vchodná pre zástrčku, vymente radšej zásuvku, ako by st Mali použit adaptor alebo podobné zariadenia, pretoze by mohlo dojst k prehriau a popálinám.

Privod vody

Pripojenie studnej vody

Pripojte privodnú hadicu studenej vody na závitovú 3 (palcovú) prípojku a uiste sa, ze je pevné upevnená na svojom mieste.

Ak su vodovodné rurky nové alebo neboli použivané dlhsiu dobu, nechajte vodu ect, aby ste sa uisli, ze je Čistá. Toto opatrenie je nutné, aby sa zabránilo riziku upchaa privodu vody, ktoré by mohlo poškodit spotrebič.

VAROVANIE!

Zatvorte prívod vody po použi.

Umiestnenie spotrebica

Umiestnite spotrebič na požadované miesto. Zadné strana sa má opierať o stenu za ním a bočné steny majú byt pozdíž priřahlých skriniek alebo sen. Umyvačka je vybavená privodnou a odtokovou hadićou, ktoré možu byt umiestně bud' na pravej alebo l'veaj strane pre zjednodušenie správněj instalácie.

Ako vypustit' prebytočné vodu z hadić

Ak je drez vo vyske 1000 mm od podlahy, nie je mozné vypust prebytocnu vodu v hadiciach priamo do drezu. Bude potrebné, aby prebytocná voda z hadić odekla do misy alebo injvchodnej nadoby, ktorá je nižsie polozená akodrez.

Odtok vody

Pripjte otdokovu hadicu. Odtokova hadica musi byt spravne nasadena, ayb nedochadzalo kuniku vody.

Uiste sa, ze privodná hadica nie je zalomená alebo stlačena.

Predlžovacia hadica

Ak potrebujete predlzenie odtokovej hadice, uiste sa, ze pouzivate podobnú odtokovu hadicu.

Nesmie byt dlhsia ako 4 m; inak moze dojst k znizeniu cisaceho učinku umyvačky.

Zapojenie do sifónu

Vložte vypustaciu hadicu do odpadového potrubia s minimálnym priemerom 40 mm, alebo nechajte odteka' do drezu. Uiste sa,Že nedoslo k ohnuu alebo stlačeniu hadice. Horná Čast hadice musí byt vo vyške do 1000 mm.

Zapnue umyvačky riadu

Pred spustením umyvačky skontrolujte nasledujúce kroky.

1 Umyvačka je vo vodorovnej polohe a je riadne upevná
2 Privodný venl je otvorený
3 Prípojky prívodnej hadice su plne uahnute a nedochádza k uniku
4 Vodice su pevn spojené
5 Je zapojené napájanie
6 Privodné a odtokové hadice su pripojené
7 Vsetky obalové materiały a dokumenty boli vybraté z umyväčky

Upozornenie: Odložte si tento námod po instalacii.

Skôr ako zavoláte do servisu

	Problém	Možné pričíny	Čo robí
Technické problemy	Umývačka sa nespus.	Spálená poistka alebo vyhodený isch	Vyměněte poistku alebo naohodte isch. Odpojte vsetky ostnatné spotrebične napojné na rovnák okruh s umývačkou.
		Napájanie nie je zapnuté.	Uiste sa,Že je umývačka zapnutá dvoierka su bezpečné zatzvorené. Skontrolujte, Či napájac kábel je správné pripojený do zásuvky.
		Tlak vody je nizky.	Skontrolujte, Či je privod vody správné pripojený a voda je otvorená.
		Dvere umývačky nie są správné zatzvorené.	Uiste sa,Že správné zatzvorite dvare a zaiste ich.
	Voda nie je oděerpaná z umývačky riadu.	Zalomenie odtokovej hadice	Skontrolujte odtokovú hadicu.
		Upchaný lter	Skontrolujte hrubý lter. (Pozrìte si kapitolu s názvom „Čistenie ltra”).
		Kuchynský drez je upchaný.	Skontrolujte kuchynský drez, aby ste sa uisli,Že dobre odteká. Ak problěm spočiva v tom,Že kuchynský drez neodteká, budete potrebovať skóř inšataléra ak opravárá umývačiek riadu.
Vseobecné problemy	Penenie v umývačke	Nevhodný Čiácì prostriedok	Používajte iba špecialny Čiácì prostriedok, aby sa zabránilo peneniú. Ak k tomu dōjde, otvorte umývačku a nechajte mydliny odparít. Nalejte príbl. 4 litre studenej vody do umývačky. Zatvorte a zaiste umývačku, potom vyberte akýkolvek cyklus. Umývačka vypus vodu v pvom kroku. Otvorte dve're po vypusteni vody a skontrolujte, Či peneniie ustalo. V pripline potreby zopakujte.
		Rozliate lešdlo	Vždy ihné' pouerajte rozliate lešdlo.
	Škrvný na vnúrajšku	Bol použitý Čiácì prostriedok s faribivom.	Uiste sa,Že Čiácì prostriedok je bez farbiva.
	Biely povlak na vnútornom povrchu	Mineraly tvrdej vody	Na včistenie vnútra použite vlhků spongiu s umývacím prostriedkom na riad a gumené rukávice. Nikdy nepoužívajteiny prostriedtok než Čiácì prostriedok pre umývačky, inak hrozi riziko spemenia.
	Na príboroch sa objavujú hrdzavé škrvný.	Zasiahnuté predmety nie su odolné pro koróži.
		Oplachovaci program nebol spusteny po pridani soli do umývačky. Zvyšky sol sa dostali do umývacieho cyklu.	Po pridani soli do umývačky vždy spuste rychly umývací program bez akěhokólvek riadu v umývačke a bez vyberu funkcie Turbo (ak je k dispozicij).
		Vekozmáčcovadla nie je zatzvorené.	Skontrolujte veko. Doahnite ho.
Hlučnost'	Klepotavé zvuký v umývačke	Ostrekovacie rameno naráža na predmety v kosí.	Prerušte program a USporiadajte predmety, ktoré tvoria prekážku pre ostrekovacie rameno.
	Rinčiace zvuký v umývačke	Riad je voflne uložený v umývačke.	Prerušte program a USporiadajte riad v umývačke.
	Klepotavé zvuký v hadiciach	To moze byf spôsobné priamo inšalaciou, alebo prierezom potrubia.	Nemá tožiadny vplyv na funkciu umývačky riadu. V pripline pochybnos sa obráfte na kvalikovaného inšataléra.
	Problém	Možné pričiny	Čo robit
	Riad nie je Čistý.	Riad nebol správné naložený.	Pozrite si poznámky v Čas „Naloženie koša umývačky".
		Program nebol dostatočne účinný.	Vyberte si intenszívnejí program. Pozrite si „Tabuǐku umývacieho cyklu".
		Neuvoilnilo sa dost Čisaceho prostriedku.	Použite viac Čisaceho prostriedku, alebo zmeñe vás Čisaci prostriedok.
		Predmety blokujú cestu ostrekovacích ramien.	Preskupte predmety tak, aby sa raméná mohlí voťne otáčať.
		Filtrovacia ssubstava v spodnej Čas umývacej skrine ni je Čistá, alebo ni je správné nasadená.	Vyčiste alebo správné nasadte Itrovaci dostavu. Vyčiste trysky ostrekovacích ramien. Pozrite si „Čistenie ostrekovacích ramien".
Nedostatočný umývací vysledok	Škrvný na skle	Kombinatoria mákkej vody a príliš veľkého množstva Čisaceho prostriedku.	Použite meněsme množstvo Čisaceho prostriedku, pokialť mate mákku vodu a zvolte majkratsí cyklus pre umývanie riadu, ak chcete, aby zostal Čistý.
	Čierne alebo síve stopy na riade	Hliníkový riad sa oeral o riad.	Použite jemný abrazívny Čisaci prostriedok na odstránenie týchto stôp.
	Čisaci prostriedok zostal v dávkovačoch.	Riad zablokal v dávkovače.	Znovu správné vložte riad.
Neuspokojivý vysledok sušenia	Riad nie je Čistý.	Nesprávné naloženie	Naložte umývačku podlá poukov.
		Príliš málo lešdla	Zvýšte množstvo lešdla / doplěte dávkovač lešdla.
		Riad bol vybraný príliš skoro.	Nevyberajte umývačku ihned'po umývaní. Mierne otverte dvetere tak, aby mohla para uniknúť. Začnite vyberať riad, až ked' bude len mierne teplý na dotyk. Najpriy vyprázdnite spodný kós. Tým zabrànite vode padat'z horného koša.
		Bol zvolený nevhodný program.	V krátkom programe je nižšia teplota umývania. To ež znižuje Čisaci výkon. Vyberte si programs dlhóu dobou umývania.
		Použie príborov s nekvalitním povrchom	Odktok vody je sážený s týmito predmetmi. Príbory alebo riad tohto typu nié su vchodné na umývanie v umývačke.

Kódy	Význam	Možné príčiny
E1	Dlhěsí prívodný Čas.	Kohúky nie su otvorené, alebo prívod vody je obmedzený, alebo tlak vody je príliš nízky.
E4	Pretečenie.	Niektorá Čast umyvačky nestesní.

VAROVANIE!

• Pokial'dojde k pretečeniu, tak pred zavolaním servisu vypnite hlavný privod vody.
  Ak zostala voda v zachytnej vani, pretozeDoslo k preplneniu alebo malej netesnos,tak pred opatovnym spustenim umyvaacky riadu sa musi voda odstranit.

Výška:	815 mm
Šírka:	598 mm
Híbka:	5 0 mm (so zatvorenými dverami)7
Tlak vody:	0,04 - 1,0 MPa
Napájanie:	pozrite si typový štok
Nosnost:	1 nastavení miest2

Liststechnickymiudajmi

List umyvačky riadu pre domacnost podla smernice EU 1059/2010:

Výrobca	FAGOR
Typ / Popis	LVF17IAX
Štandardné nastavenie polôh	12
Energecká trieda 1	A++
Ročná spotreba energia 2	258 kWh
Spotreba energia štandardného umyväcieho cyklu	0,91 kWh
Príkon vo vypnutom stave	0,45 W
Spotreba energia pri ponechaní v zapnutom stave	0,49 W
Ročná spotreba vody 3	3080 litrov
Trieda účinnos sušenia 4	A
Štandardné Čisaci cyklus 5	ECO 45 °C
Trvanie programu štandardného umyväcieho cyklu	1 min90
Hladina hluku	47 dB(A) re 1 pW
Montáž	Zabudovaný pod
Mõze byt' zabadovaný	Á no
Výška	81,5 cm
Šírka	59,8 cm
Híbka (s konektormi)	5 cm7
Príkon	17 06 -2 00 W1
Menovité napăe a frekvencia:	220-240 V~ 50 Hz
Tlak vody (hydrodynamický tlak)	0,4-10 bar = 0,04-1 MPa

POZNÁMKA:

1. A + + (najvyssia ucinost) aD (najniizsia ucinost)
2. Spotreba energia „258" kWh za rok na základe 280 štandardnych umyvacich cyklov pri použi studenej vody a pri spotrebe pre nizke režimi napajania. Skutočná spotreba energia závisí na tom, ako sa spotrebic použiva.
3. Spotreba vody „3080" litrov za rok na základe 280 štandardnych umyvacich cyklov. Skutočna spotreba vody závisi na tom, ako sa spotrebič použiva.
4. A (najvyssia ucinnost) aG (najniizsia ucinnost)
5. Tento program je vchodný na umtyie bežne znečisteneho riadu a je najviac efekvny,Pokial' ide o jeho celkovú spotrebu enerigie a vody pre daný typ riadu.

Zariadenie splna aktualse europiske normya smernice v ccase dorucenia:

LVD 2006/95/EC
EMC 2004/108/EC
ErP 2009/125/EC

Vysie uvedene hodnoty boli merané v sulade s normami v rámci stanovenych prevadzkovych podmienok. Vysledky sa mozu výrazne lišit v závislos na množstve a znečistení riadu, tvrdos vody, množstve cisaceho prostriedku, atd.

Návod spína štandardy a pravidlá Europskej unie.

Bližsí provozné tkyny ziskáte v príslušné kapitole tohoto námovu k oblsuze.

Zásuvka (koš) na príbory

- Príprava instalace
