LVF17IAX - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Fagor
Modèle	LVF17IAX

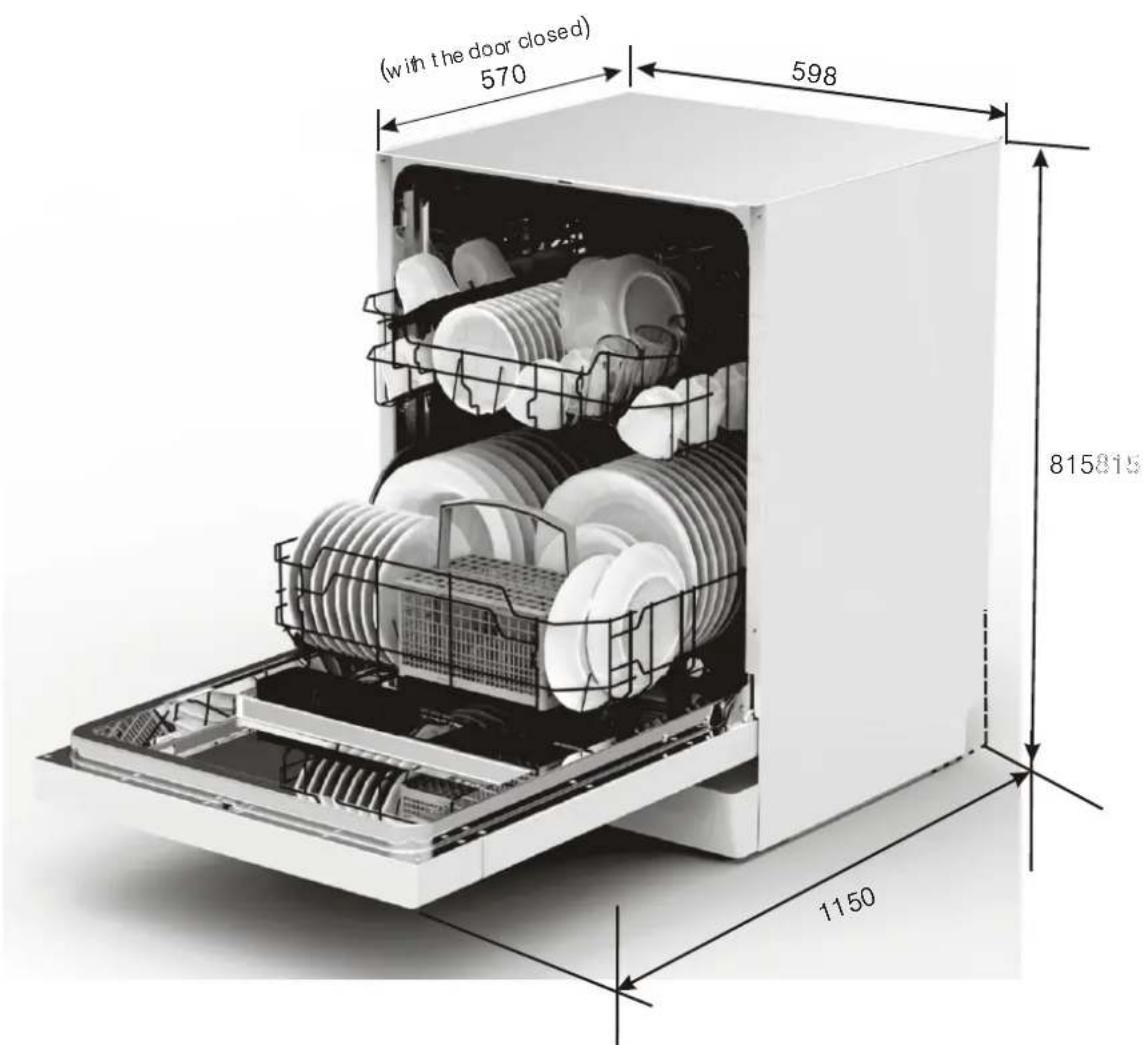

Dimensions (H x L x P)	815 x 598 x 570 mm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée	1760-2100 W
Capacité	12 couverts
Nombre de programmes	7 (Intensif, Normal, Eco, Verre, 90 Min, Rapide, Trempage)
Fonctions spéciales	Départ différé, demi-charge, sécurité enfants
Consommation d'eau (cycle Eco)	11 L
Consommation d'énergie (cycle Eco)	0,91 kWh
Durée du cycle Eco	190 min
Niveau sonore	47 dB(A)
Classe énergétique	A
Classe d'efficacité de séchage	A
Pression d'eau	0,04-1,0 MPa
Adoucisseur d'eau	Oui, réglable
Type de panier supérieur	Hauteur réglable
Panier à couverts	Oui
Système de filtration	Filtre principal, filtre grossier, micro-filtre
Nettoyage et entretien	Nettoyage régulier des filtres et des bras d'aspersion
Sécurité	Verrouillage enfants, sécurité porte, antidébordement
Type d'installation	Encastrable
Pièces détachées et réparabilité	Consulter le fabricant ou un réparateur professionnel

FOIRE AUX QUESTIONS - LVF17IAX FAGOR

Comment régler l'adoucisseur d'eau ?

Fermez la porte, allumez l'appareil, puis appuyez sur Start/Pause pendant 5 secondes. Utilisez le même bouton pour choisir le niveau de dureté (H1 à H6) selon votre eau. Appuyez sur ON/OFF pour valider.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est allumé, que la porte est bien fermée, que l'alimentation électrique est branchée et que le robinet d'eau est ouvert. Vérifiez aussi le fusible ou le disjoncteur.

Comment nettoyer les filtres ?

Tournez le filtre grossier dans le sens inverse des aiguilles d'une montre pour le retirer. Nettoyez-le sous l'eau courante. Retirez également le filtre principal et le micro-filtre. Remontez le tout une fois par semaine.

Quelle quantité de sel faut-il mettre ?

Utilisez du sel spécial lave-vaisselle. Remplissez le réservoir avec environ 1,5 kg de sel, puis ajoutez de l'eau jusqu'à ras-bord. Lancez un cycle de lavage court immédiatement après.

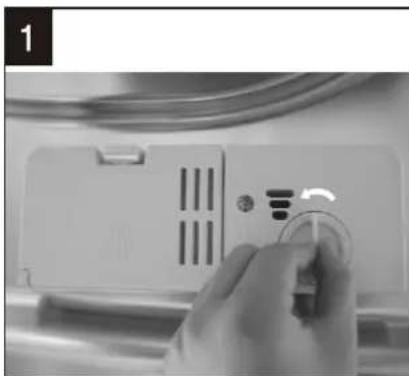

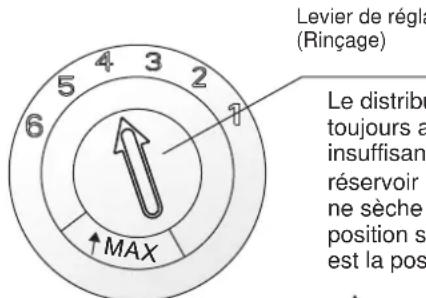

Comment régler le liquide de rinçage ?

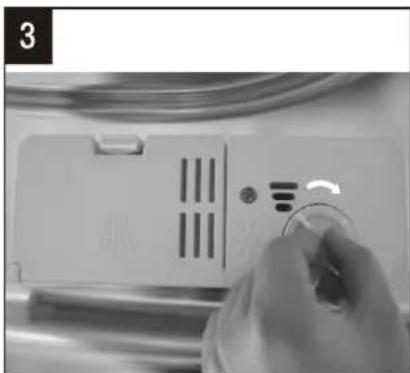

Le distributeur de liquide de rinçage se trouve dans la porte. Réglez le cadran sur la position 4 (usine). Augmentez si des traces d'eau apparaissent, diminuez s'il y a des taches blanchâtres.

Quels programmes sont disponibles ?

Les programmes sont : Intensif (vaisselle très sale), Normal, Eco (cycle standard), Verre (délicats), 90 Min, Rapide (30 min) et Trempage (prélavage).

Comment utiliser la fonction départ différé ?

Appuyez sur le bouton Départ différé (+) ou (-) pour augmenter ou diminuer le délai avant le démarrage du programme. L'affichage indique le temps restant.

Que signifie le code d'erreur E1 ?

Le code E1 indique un temps de remplissage anormalement long. Vérifiez que le robinet d'eau est ouvert, que la pression est suffisante et que le tuyau d'arrivée n'est pas plié.

Comment charger la vaisselle pour un lavage optimal ?

Placez les articles creux à l'envers, les couteaux la pointe vers le bas, et les articles plus grands dans le panier inférieur. Ne surchargez pas et assurez-vous que les bras d'aspersion peuvent tourner librement.

Comment entretenir les bras d'aspersion ?

Dévissez le bras supérieur en le tournant dans le sens des aiguilles d'une montre, et tirez le bras inférieur vers le haut. Lavez-les à l'eau savonneuse avec une brosse douce, rincez et remontez.

MODE D'EMPLOI LVF17IAX FAGOR

• Veuillez lore ce manuel avec attention avant d'utiliser ce lave-vaiselle, il vous aidera à l'utiliser et à l'entreinir correctement.
• Veuillez le conserver pour consultation ultérieure.
• Le cas échéant, fournissez-le au propriétaire suivant de cet appeareil.

Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant la section de dépannage rapide, vous pourrez couver des solutions à quelques soucis courants par vous-même.
• Si vous ne trouvez pas de solution par vous-même, veuillez alors vous adresser à un réparateur professionnel.

REMARQUE:

Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserve le droit d'effectuer des modifications sans avis préalable.

Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.

1) Informations concernant la sécurité 1
2) Guide d'utilisation rapide 2
3) Fonctionnement 3

Panneau de Contrôle Description du lave-vaisselle 3

4) Avant la première utilisation 4
A. Adoucisseur d'eau 4
B. B. Remplissage du sel dans l'adoucisseur 5
C. Ajout du liquide de rincege. 5
D. Fonction du détergent 7

5)Chargement des paniers 9

Attention: avant et après le chargement des paniers 9

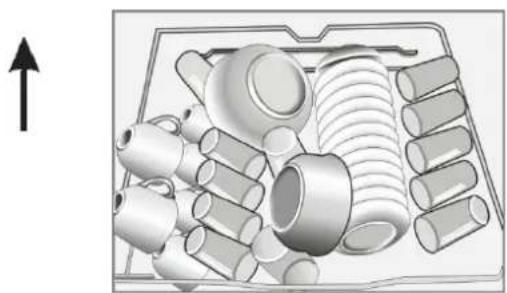

Chargement du panier du haut 10

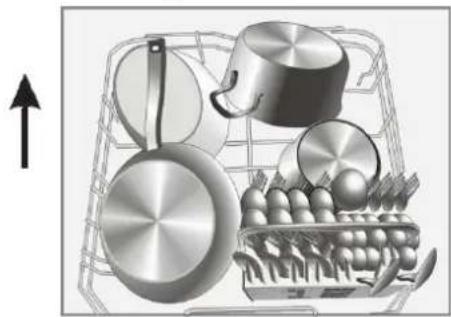

Chargement du panier du bas 10

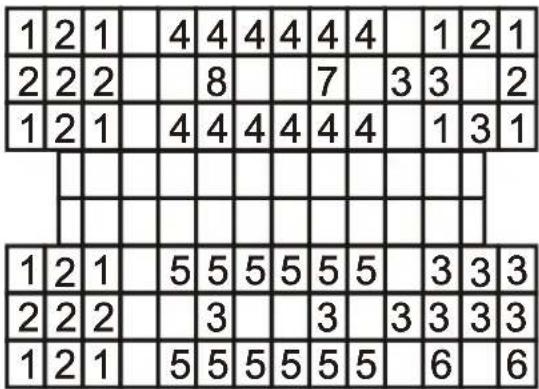

Panier a couverts

6) Demarrer un programme de lavage 11

Tableau des cycles de lavage 11

Mettre en marche I'appareil 11

Changer le Programme 2

A la fin du cycle de lavage 12

7)Entretien et nettoyage 13

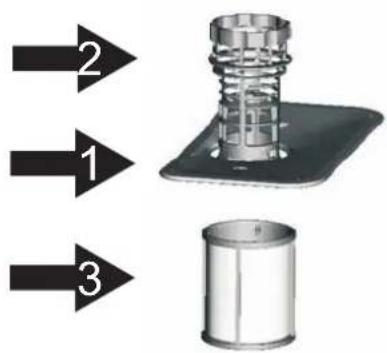

Système de filtration

Entretien du lave-vaisselle 14

8) Instructions d'installation 16

Preparation de l'installation 16

Panneaux deoratifs dimensions et installation 17

Raccordement des tuyaux d'arrivee et evacuation d'eau19

Etapes d'installation du lave-vaiselle 20

A propos des branchements electriques 21

Alimentation en eau

Demarrer le lave-vaisselle 23

9)Guide de dépannage rapide 24

Avant d'appeler un réparateur 24

Codes d'erreur 25

Spécifications techniques

Chargement des paniers selon En50242

1.INFORMATIONS DE SECURITE IMPORTANTES

AVERTISSEMENT! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les consignes ci-dessous indiquées:

• Cet apparéil est donc pour usage domestique et toutes applications analogues telles que:
• les cuisines du personnel dans les magasins, les bureaux et les autres millieux de travail;
• les maisons de ferme,
• par les clients dans les hotels, les motelels et tous autres types d'environnements résidentiels.

• les foyers d'accueil du type lit et petit déjeuner.

• Cet apparéil peut être utilisé par les enfants âgés de 8 ans et plus ainsi que par les personnes représentant des capacities physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances si elles sont sous la surveillance ou ont reçu les instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers inherents à son utilisation. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas été effectuels par les enfants sans supervision. (Pour EN60335-1).

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissance, à moins qu'elles ne recoivent la surveillance et les instructions concernant l'utilisation de l' apparéil de la personne responsable de leur sécurité (Pour IEC60335-1).
• Cet apparéil a été unconçu pour être utilisé à l'intérieur uniquement et à l'utilisation domestique seulement. Pour éviter tout risque de chocolélectrique, n'immergez pas l' apparéil, le cordon ou la fiche dans l'eau ou tout autre liquide.

• Débranche l'appareil avant le nettoyage et l'entretien. Utilisez un chiffon deux imbibé du savon non puissant et, ensuite, utilisez un chiffon sec pour l'essuyer de nouveau.

• Cet apparéil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre réduira le risque de chocoléctrique en offrant un passage de résistance moindre au courant électrique. Il est équipé d'un cordon électrique avec conducteur et fiche de mise à la terre.

• La fiche doit être branchée dans une prise appropriée installée et mise à la terre en respect de tous les codes et les règlements locaux.

La connexion inappropriée d'un conducteur à contact de mise à la terre peut occasionner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou un représentant du service si vous n'étes pas certain que l'appareil est correctement mis à la terre.

• Ne modifies pas la fiche fournie avec l'appareil. Si elle ne convient pas à la prise de courant, faites installer une nouvelle prise de courant convenable par un électricien qualifié.
• Vous ne doivent pas abuser, vous asseoir ou vous appuyer sur la porte ou sur le panier à vaisselle de la machine.
• Ne faites fonctionner vote lave-vaisselle que si tous les panneaux de l'enceinte sont correctement en place.
• Ouvrez la porte prudemment si le lave-vaisselle est en etat de fonctionnement, I'eau risque de jaillir.
• Ne posez pas des objets lourds et n'appuyez pas sur la porte lorsqu'elle est ouverte. La machine peut basculer vers l'avant.
  Lors du chargement des articles destinés au lavage:

1- Placer les articles pointus de manière qu'ils n'endommagent pas le joint de la porte;
2- Avertissement: Les couteaux et les autres ustensiles pointus doivent être charges dans le panier avec leurs lames pointant vers le bas ou placees en position horizontale.

• Vérifiez que le contenant à détergent est vide à la fin du cycle de lavage.
• Evitez de laver les objets en plastique à moins qu'ils ne portent la mention: «Lavable en lave-vaisse en toute sécurité » ou toute expression équivalente. Pour les articles en plastique qui ne portent pas cette mention, vérifie les recommendations du fabricant.
• N'utilisez que le détergent et les additifs de rinçage conçus pour lave-vaisse automatique.
• N'utilisez jamais le savon, le détergent à lessive ou le détergent de lavage à la main dans votre lave-vaisse.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine.
• La porte ne doit pas être laissée ouverte, comme cela pourrait accroître le risque de basculement.
• Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent de service ou encore par une personne qualifiée afin d'éviter tout risque.
• Pendant l'installation, l'alimentation électrique ne doit pas etre excessivement ou dangereusement pliee ou aplatie.
• Ne modifiez pas les boutons de commande.
• La machine doit être branchée au réseau d'alimentation en eau en utilisant de nouveaux tuyaux flexibles et les tuyaux anciens ne doivent pas été réutilisés.
• Le nombre maximum de couverts à laver est de 12.
• La pression d'entrée de l'eau maximale admissible est 1MPa.
• La pression d'entrée de l'eau minimale admissible est 0,04MPa.

Elimination

Eliminez correctement les matériaux d'emballage du lave-vaisselle. Tous les matériaux d'emballage peuvent etre recyclés. Les pieces en plastique portent les abréviations internationales standard:

PE pour le polyéthylène, par exemple: matériel en feuille pour emballage.
- PS __ pour le polystyrene, par exemple: matériel de rembourse.
- POM _ polyoxyméthylene, par exemple: accroches en plastique.
- PP ____ polypropylène, par exemple: replisseurs de sel.
- ABS Acrylonitrile Butadiène Styrène, par exemple: Panneau de contrôle.

A VERTISSEMENT!

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Pour la mise au rebut de l'emballage et de la machine, veuillesz vous adresser à un centre de recyclage. Par conséquent, coupez l'alimentation électrique et assurez-vous que le dispositif de la fermetre de la porte est inutilisable.
• L'emballage en carton est fabriqué du papier recyclé et doit être éliminé dans la collecte des déchets de papier pour recyclage.
• En vous assurant que ce produit est correctement éliminé, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine qui pourrait autrement être causées par le traitement inapproprié de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipality ou le service local de traitement des ordures menagères.
• ELIMINATION: Ne jetez pas ce produit parmi les déchets Municipaux non triés. La collecte séparée de tels déchets pour un traitement spécial est nécessaire.

2. Guide d'utilisation rapide

Pour plus de détails sur l'utilisation liérez-vous aux sections correspondantes de ce manuel.

Mettez en marche l'appareil	Appuyez sur la touche On/Off pour allumer l'appareil. Ouvrez la porte.

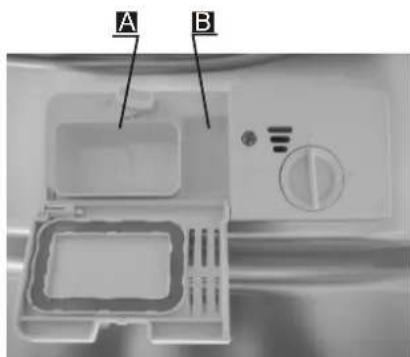

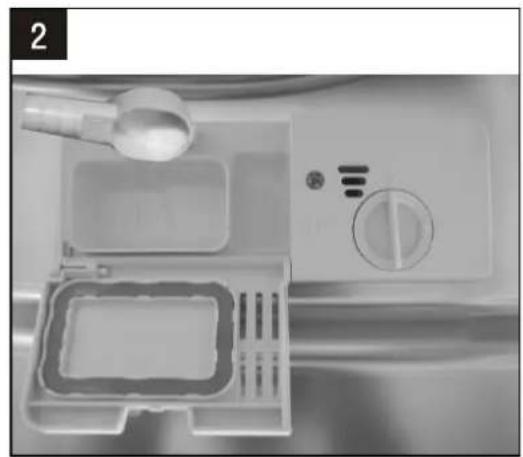

Remplissez le compartment du détergent	Compartment A : pour chaque cycle de lavage. Compartment B : seulement pour les programmes avec prélavage. (Suivez les instructions d'utilisation!)

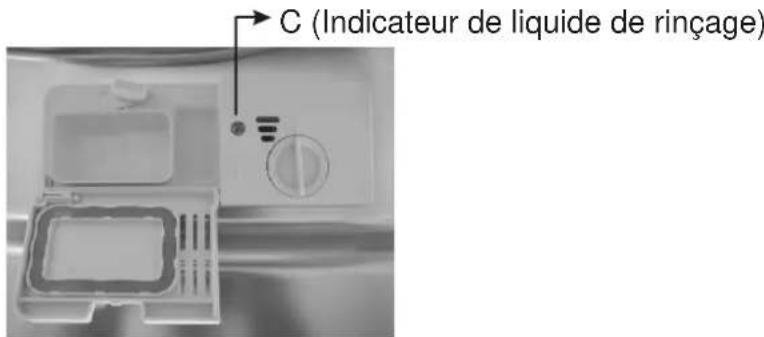

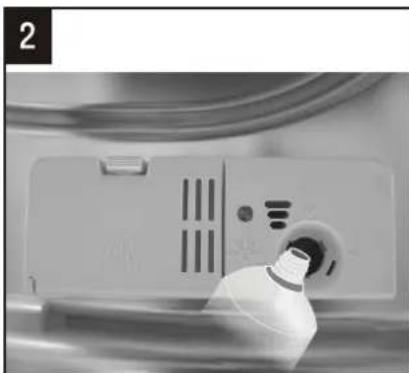

Vérifiez le niveau du liquide de rinceage	Indicateur optique C. Témoin d'alertélectronique sur le panneau de contrôle (si applicable).
Vérifiez le niveau du sel régénérant	(Seulement pour les modèles avec système d'adoucissement d'eau.) Témoin d'alertéelectronique sur le panneau de contrôle (si applicable). S'il n'y a pas de t'éminant lumineux sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l'adouiscateur à partir du nombre de cycles de lavage effectuels.
Chargez les paniers	Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle.
Choisissez un programme	Appuyez sur le bouton Programme jusqu'à ce que le t'éminant lumineux du programme souhaité s'allume. (Voir la section inititulée « Fonctionnement »)
Faites tourner le lave-vaisselle	Fermez la porte, ouvrez le robinet d'eau et appuyez sur le bouton Démarrage/Pause. La machine démarre après 10 secondes environ.
Pour changer de programme	1. un cycle en cours d'exercution ne peut être modifiée s'il est en cours depuis peu. Autrement le détergent peut avoir déjà été libérés et l'eau déjà drainage. Si c'est le cas, le distributeur de détergent doit être remplaï à nouveau. 2. Appuyer sur le bouton programme pendant minimum 3 secondes afin de réinitialisé le programme en cours. 3. Sélectionner un nouveau programme. 4. Redémarrer le lave-vaisselle
Pour rajouter des asSiéttes oublées dans le lave-vaisselle	1. Entre ouvr d'accapitation le lave-vaisselle afin que celui-ci s'arrête. 2. Àpreque les bras de lavage se soient arrêté de tourner, vous Pouvez ouvr le lave-vaisselle complétement 3. Rajouter la vaisselle oublée. 4. Fermer la porte, le lave-vaisselle se remettra en route.
Si le lave-vaisselle a été éteint pendant un cycle de lavage	Si le lave-vaisselle a été éteint pendant un cycle de lavage, puis rallumé, veuillez désirs à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s'il venait d'être mis en marche.
	Δ AVERTISSEMENT! Ouvrez la porte avec précaution. De la vapeur chaude peut s'échapper lorsque la porte est ouverte!
Pour éteindre l'appareil	Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips puis s'arrête. Eteignez l'appareil à l'aide du bouton ON/OFF.
Refermer le robinet d'eau, décharger les paniers	Attention : Attendez quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi. Déchargez les paniers, en commençant par celui du bas.

3. Fonctionnement

IMPORTANT

Pour tirer le meilleur parti de votre lave-vaisselle, veuillez dire avec soin toutes les instructions de fonctionnement avant de l'utiliser pour la première fois.

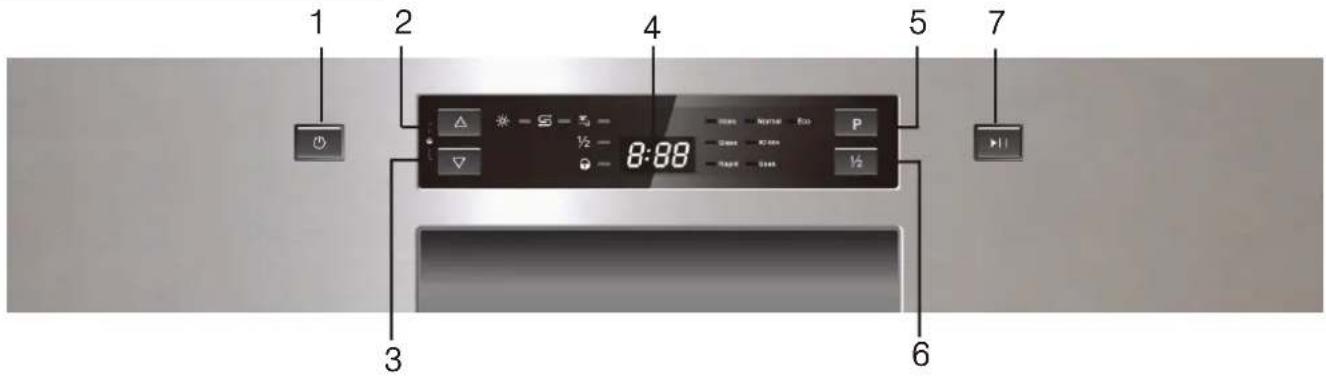

Panneau de contrôle

1.ON / OFF: Allumer ou eteindre
2. Dé part diffé ré e : Appuyez sur le bouton pour augmenter le temps de retard.
3. Dé part différé e : Appuyez sur le bouton pour diminuer le temps de retard.
4.Affichage: Affichage du temps restant et la fonction
5.Bouton de programme: Appuyez sur le bouton pour seLECTIONner unprogramme de lavage.

1. Touchedemi-charge. Lafonctiondemi-charge.
2. Start / Pause: Pour démarrer le programme sélectionné oumettre le programme en pause lorsquela machine est en marche.

Attention!

Sécurité enfants: appuyer sur les deux touches simultanément pour verrouiller ou déverrouiller le programme

Description du lave-vaisselle

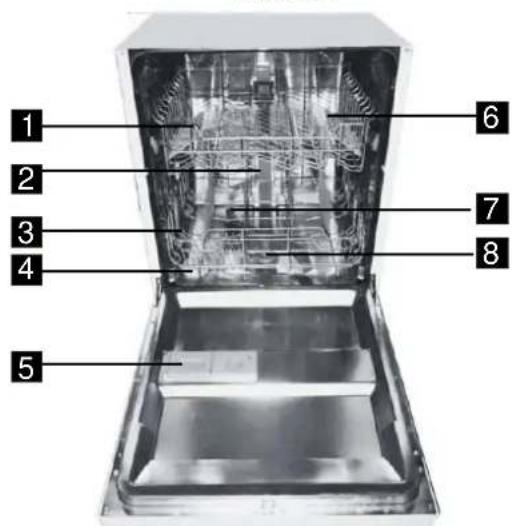

Vue avant

1 Paniersupérieur
2 Tuyauintérieur
3Panierinférieur
Réserveir—asel4

5 Compartimentadetergent
6 Etagereatasses

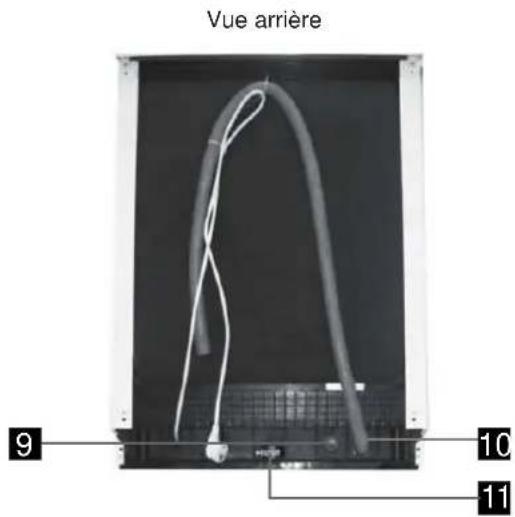

7 Brasdelavageinfeieur 8 Systemedefiltration

9 Branchementdel'arrivéed'eau
10 Tu yaudevidange 11 Miseaniveaudel'appareil

Avant la première utilisation :

A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel dans le réservoir, puis replisssez avec de l'eau jusqu'à ras-bord.
C. Ajoutez du liquide de rincege.
D. Rajoutez du détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau se regle manuellement à l'aide du sélecteur de durée de l'eau.

L'adoucisseur d'eau permet desterolir une partie des mineraux et des sels contenus dans l'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.

Plus il y a de sels et de mineraux dans l'eau, plus celle-ci est dure.

L'adoucisseur doit être régé en fonction de la durée de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la durée de l'eau dans la zone où vous habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est concu pour permettre un reglage de la consommation du sel en fonction de la durée de I'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

1. Fermer la porte, allumer l'appareil.
2. Appuyez sur le bouton Start / Pause pendant +/- 5 secondes afin d'activer la fonction de réglage d'adoucisseur d'eau, et cela minimum 60 secondes après avoir allumé lave-valsselle.
3. Appuyez sur le bouton Start / Pause afin de selectionner l'option approprié en fonction de la valeur; les options sont les suivantes: H1->H2->H3->H4->H5->H6.
4. Appuyer sur le bouton d'alimentation pourmettre fin au réglage.

DURETÉ DE L'EAU				Position de sélection	Quantité de Sels(gramme/cycle)
dH	fH	Clarke	mmol/l
0~5	0~9	0~6	0~0.9	H1	0
6-11	10-20	7-14	1.0-2.	H2	9
12-17	21-30	15-21	2.1-3.	H3	12
18-22	31-40	22-28	3.1-4.	H4	20
23-34	41-60	29-42	4.1-6.	H5	30
35-55	61-98	43-69	6.1-9.8	H6	60

Remarque:1

1 dH=1,25 Clarke=1,78 fH=0,178mmol/l

DH:degréallemand

fH:degré français

Clark: degré Britannique

Remarque:2

Le réglage d'usine est, par défaut: H3 (EN 50242)

Contactez vous fournisseur d'eau local pour connaître la durée de l'eau dans votre zone.

REMARQUE: Si vous modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section.

ADOUCISSEUR D'EAU

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaissele et les ustensiles.

Cet appareil est equipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les mineraux prêents dans l'eau.

B. Remplissage du sel dans l'adoucisseur

N'utilisez que du sel concu spécialment pour lave-vaisselle.

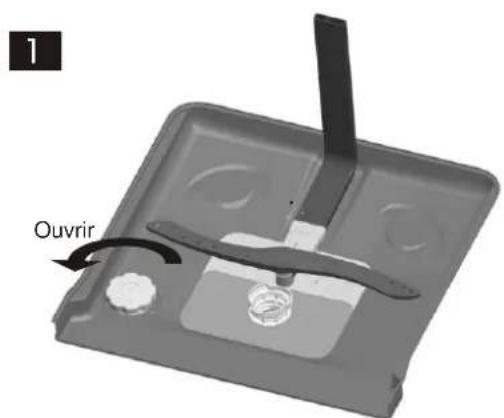

Le réservoir de Sel se trouve sous le panier du bas et se remplit comme suit :

Attention!

N'tilisez que du sel special lave-vaiselle! Tout autre type de sel non specifquement destiné aux lave-vaiselle, en particulier le sel de table, pourait endommager l'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et declinera toute responsabilité quant aux dommages causés.
- Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.

Cela evitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.

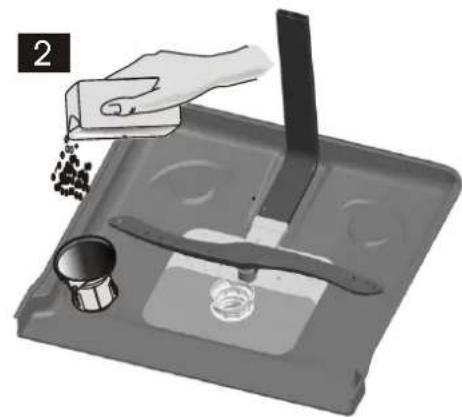

A. Retirez le panier dubas puis dévissez et retirez le bouchon du réservoir de sel 1
B. Placez le bout de l'entonnoir (fourni) dans le trou et versez 1,5kg de sel environ.
C. Remplisseze le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2
D. Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.
E. Le témoin lumineux signalant qu'il n'y a plus de Sel s'eteindra une fois le réservoir rempli.
F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtré, la pompe entre autres, pourrait être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE:

1. Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.

Si voit mele ne compe pas de temoin lumineux pour le sel sur le panneau de controle, you pouze savoir a peu pres quand remetre du sel dans l'adoucisseur a partir du nombre de cycles de lavage effectues.

1. Si le Sel a un peu debordé au remplissage, lancez un programme de rince (Rinse) ou Express (Rapid) pour retarder le sel en excès.

2. Si la machine a besoin d'être transporte pour cause de démenagement, réparation et autres, veuillez retarder au maximum l'eau du compartment du sel avec un chiffon absorbant, puis reférerz bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la maniere indiquée au paragraphe B. B. Remplissage du sel dans l'adoucisseur Sinon, la machine pourrait être sérieusement endommagée, par la corrosion par exemple, tomber en panne etc. Le cas échéant ces problèmes ne seraient pas couverts par la garantie.

C. Ajout du liquide de rinceage.

Distributeur de liquide de rinceage

Le liquide de rincage est librependant le rincage final pour eviter que I'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adherer à la vaisselle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rincage. Le distributeur de liquide de rincage se trouve dans la porte à cote du compartment de détergent. Pour replir le réservoir du distributeur, ouvre le bouchon et verse le liquide de rincage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

Fonction du liquide de rinceage

Le liquide de rinceage est automatiquement deversé lors du dernier rinceage, pour que le rinceage soit le meilleur possible et pour un sechage sans traces sur la vaiselle.

Attention!

N'utilisez que du liquide de rincage de marques reconnues pour votre lave-vaisselle. Ne mettez dans le réservoir de liquide de rincage aucun autre liquide (par exemple agent nettoyant pour lave-vaisselle, détergent liquide). Cela endommagerait votre apparéil.

Quand faut-il rajouter du liquide de rincage

S'il n'y a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouze savoir s'il faut rajouter du liquide de rincege en regardant la couleur de l'indicateur optique "C" situé à cote du bouchon. Lorsque le réservoir de liquide de rincege est plein, le témoin lumineux est entierement nombre. Au fur et à mesure que le niveau baisse, la taille du pointASFRE DE RINAGE BAISSE RADE A DELA de 1/4 plein.

Au fur et à mesure que le niveau de liquide de rincege baisse, la taillie du point nombre diminue, comme indiqué sur l'illustration ci-dessous.

Plein
34 plein
12 plein
1 / 4 plein - rajouter du liquide de rincege pour eviter la formation de taches
Vide

Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche "open" (gauche) et retirez-le.
- Versez le liquide de rincege dans le distributeur, en faisant attention de ne pas trop en metre.
- Remettez le bouchon en place, en l'alignant avec la flèche "open" et en tournant

REMARQUE : En cas de débordement du liquide de rincege pendant le remplissage, essuyez bien avec un

chiffon absorbant pour prévenir toute formation excessive de mousse pendant le cycle de lavage suivant. N'oubliez pas de remettre le bouchon avant de refermer la porte.

Réglage du distributeur de liquide de rincege

Le distributeur de liquide de rincege compte 4 ou 6 positions de réglage. Commencez toujours avec le distributeur réglé sur « 4 », S'il y a de petites taches ou si le séchage est insuffisant, augmentez la quantité de liquide de rincege utilisée en retardant le bouchon du réservoir et en faisant tourner le cadran pour lemettre sur la position « 5 ». Si la vaisselle ne sèche toujours pas bien ou que les taches sont toujours là, mettez le levier sur la position supérieure jusqu'à ce que la vaisselle soit impeccable. Le réglage commandé est la position "4" (ce qui correspond au réglage d'usine).

REMARQUE:

Augmentez la dose si vous voyagez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.

D.Fonction du détergent

Les détergents et leurs ingrédients chimiques sont nécessaires pour retarder la saleté, la dissoudre et l'évacuer hors de la machine. La plupart des détergents de qualité dans le commerce sont capables de replir cette mission.

Attention!

Utilisation correcte du détergent

N'utilisez que du détergent concu spécifique pour lave-vaisselle. Conservez-le au frais et au sec.
Ne mettez le détergent en poudre dans le lave-vaisselle que juste avant de démarrer le programme de lavage.

Detergents

Il y a trois sortes de détergents :

1. Avec phosphates et avec Javel
2. Avec phosphates et sans Javel
3. Sans phosphates et sans Javel

Normalement les détergents récents en poudre sont sans phosphates. Ils n'ont pas d'action adoucissant liée aux phosphates. Dans ce cas nous vous recommendons de replir le réservoir de sel avec du sel pour lave-vaisselle même si la durée de l'eau est de seulement 6°dH. Si vous utilisez des détergents sans phosphates avec de l'eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas utilisez plus de détergent pour obtenir un meilleur résultat. Les détergents sans chlore laissent moins de traces blanches. Les taches rebelles et les taches de couleur ne seront pas entierement enlevées. Le cas échéantCHOISSEZ un programme à plus haute température.

Detergent concentré

Les détergents existent en deux catégories, selon leur composition chimique :

• classiques, alcalins avec peu d'ingredients caustiques
• concentrés alcalins avec enzymes naturels

Detergent en tablettes

Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour etre sur(e) que tous les résidus de détergent auront pu etre éliminés.

Compartment à détergent

Vouve nevez rajouter du detergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans le tableau des cycles de lavage. Vote lave-vaisselle nécessite moins de detergent et de liquide de rincege qu'un lave-vaisselle classique. En général, une seule cuiller à soupe de detergent est nécessaire pour une charge de vaisseille normale. Augmentez cependant la dose en cas de vaisseille particulièrement sale. Ajoutez toujours le detergent juste avant de démarrer le lave-vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Quantité de dédTangent à utiliser

REMARQUE:

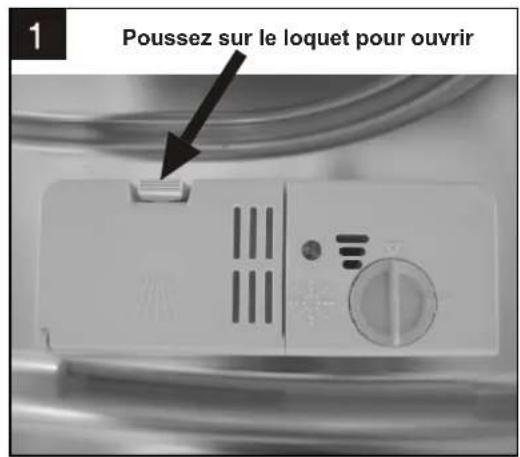

• Si le couvercle est fermé : appuyez sur le bouton d'ouverture. Le couvercle s'ouvre.
• Ajoutez toujours le détergent juste avant de démarrer le cycle de lavage.
• N'utilise que des détergents de marques pour votre lave-vaisse.

A VERTISSEMENT! Le détergent du lave-vaisselle est corrosif! Veuillez le garder hors de la portée des enfants.

Ajout de détergent

Remplissez le compartment du distributeur de détergent avec du détergent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :

A. Emplacement du détergent pour le lavage principal.
B. Emplacement du détergent pour le prélavage.

Veuillez aussi suivre pour le dosage et le stockage les recommendations du fabricant figurant sur les paquets de détergents.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.

En cas de vaisselle particulierement sale, mettez une dose de détergent supplémentaire dans le compartment de prélavage. Ce détergent sera utilisé pendant la phase de prélavage.

REMARQUE:

• Voutrouvez les informations relatives à la quantité de détergent à utiliser pour le programme unique à la dernière page.
  Veuillez noter que des differences sont possibles en fonction du dege de salet et la durete de I'eau utilisee.
• Veuillez aussi suivre les recommendations du fabricant figurant sur les paquets de détergents.

5. Chargement des paniers

Recommendations

Evitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisselle.
Utilisez un détergent doux décrit comme "protégeant la vaisse". Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent.
Pour les articles particulierement fragiles, choisissez des programmes à basse température.
Pour eviter toute casse, ne retirez pas la vaisselle et les couverts tout de suite après la fin du programme.

Les articles suivants peuvent /ne peuvent pas aller au lave-vaisselle :

Ne conviennent pas

• Les couverts avec manches en bois, en corne, porcelain ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts anciers comportant des parties collées qui ne résistant pas à la chaleur.
• Couverts et vaiselle soudés
• Articles en cuivre ou en étained
• Les articles en cristal
• Les articles en acier ayant tendance à rouiller
  Assiettes et plats en bois
• Articles en fibres synthétiques

Conviennent dans une certaine mesure

• Certains verres qui blanchiront après un certain nombre de cycles de lavage

• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les décorns sénégraphiés sur la vaisse可能 ne décolorer avec les lavages féquents.

Attention : avant et après le chargement des paniers

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparance des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout residu brule dans les poées ou casseroles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaisselle dans le lave-vaisselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poèles, etc. se placent à l'envers.
2. Ceux qui comportent des courbes ou des creux, de biais pour que I'eau puisse s'ecouler.
3. Tous les ustensiles doivent etre disposes avec soin pour quils ne puissant pas se renverser.
4. Tous les ustensiles doivent etre disposés de maniere a ce que les bras d'aspersion puissant se mouvoir sans obstruction pendant le lavage.

REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaiselle car ils pourraient facilement tomber

hors du panier.

Chargez les articles creux comme les poles, les tasses et les verres etc. avec leur ouverture dirigee vers le bas pour que I'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse.
- Les articles de vaisselle et les couverts ne doivent pas etre les uns dans les autres et ne doivent pas se recouvrir.
Pour éviter tout dommage aux verres, ne les laissez pas se toucher.
Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles a nettoyer dans le panier du bas.
Le panier du haut est concu pour le nettoyage des articles les plus delicats tels que les verres, les tasses a the et a cafe.
- Les couteaux à lame longue constituent un danger s'il sont ranges pointe vers le haut!
- Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
- Ne surchargez pas votre lave-vaiselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchéancement des paniers

Pour eviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommandons de d'abord le panier du bas, puis celui du haut.

Méthode de chargement pour vaisselle ordinaire

Chargement du panier du haut

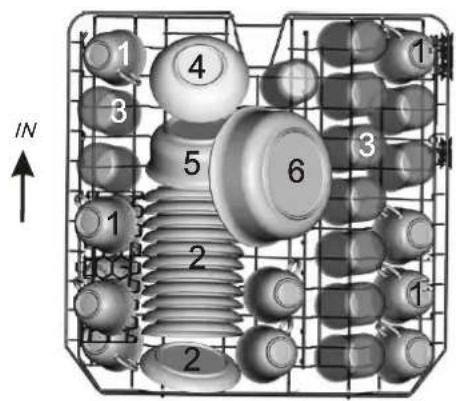

Le panier du haut est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bolfs et les plats pas trop creux et pas trop sales). Positionnéz la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

Chargement

Chargement du panier du bas

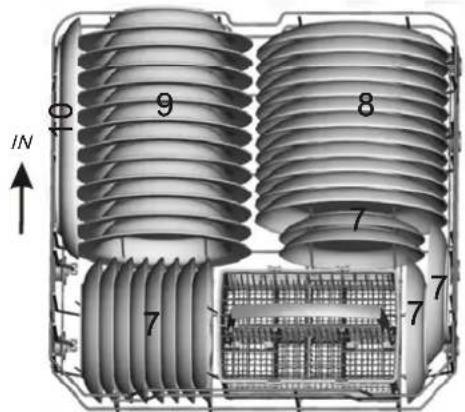

Nous vous recommendons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poèles, couvercles, plats et bols à servir, comme indiqué ci-dessous. Il est préférible demettre les plats à servir et les couvercles sur le côte pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Chargement

Nous vous rappelons que :

Les casseroles, saladiers, etc., doivent toujours'êtreplaces à l'envers.
Les articles presentant des parties creuses doivent etre places de biais pour que I'eau puisse s'évacuer.
Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles de plus grandeaille.

Ajuster le compartmentement supérieur

Si nécessaire, le compartmentement supérieur peut être ajusté en hauteur afin de creer plus de place pour des ustensiles plus larges places dans le compartment supérieur ou inférieur Le compartment supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de différentes hauteurs. Les ustensiles longs comme les couverts de service, les couverts à salute ou les grands couteaux de cuisine doivent êtreplaces sur l'étagère de sorte qu'ilns 'obstruient pas la rotation des bras vaporisateurs.

Mettre le panier sur la position supérieur

Mettre la poignees sur le panier inferieur

Ajuster la poignee

Pour reprint les étagères portetasses

Pour permettre un meilleur emplement des poèles et des cassetères, les pointes peuvent se replier comme illustré à droite.

Pointes repliables du panier du bas

Pour permettre un meilleur emplement des poées et des cassetoles, les pointes du panier du bas peuvent se replier comme illustré à droite.

Panier à couverts

Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte des compartments lateraux, les cuillers doivent etre disposées séparément dans les trous prevus à cet effet, et les ustensiles les plus longs doivent etre placés à plat sur le devant du panier du haut comme indiqué sur l'image.

AVERTISSEMENT!

Ne laissezaucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.

• Dispossez toujours les ustensiles pointus la pointe vers le bas !

Pour vous securité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que :

• Ils ne soient pas collés les uns aux autres.
• Les couverts soientrangésmanche en bas.
  Mais que les couteaux et autres ustensiles potentiellement dangereux sont ranges pointe en bas. 10

6. Demarrer un programme de lavage

Tableau des cycles de lavage

REMARQUE: ( ) signifie qu'il faut rajouter du liquide de rincege dans le réservoir

Programme	Informations pour lechioix du	Description du cycle	Détergent prélavage /lavage	Durée du cycle (min)	Energie (Kwh)	Eau (L)	Liquide de
Intensif	Pour la vaisselle très sale et les casseroles, poées et plats avec des résidus alimentaires séchéés.	Prélavage (50°C) Lavage (60°C) Rinçage Rinçage Rinçage (70°C) Séchage	5/25g (1 ou 2 pièces)	170	1,6	18,5	★
Normal	Pour la vaisselle raisonnablement sale, par exemple assiettes, verres et poées pas trop sales.	Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage	5/25g (1 ou 2 pièces)	180	1,3	15	★
ECO (*EN 50242)	Cycle quotidien standard pour vaisselle raisonnablement sale, par exemple assiettes, verres et poées pas trop	Prélavage Lavage (45°C) Rinçage (65°C) Séchage	5/25g (1 ou 2 pièces)	190	0,91	11	★
Verre	Pour la vaisselle peu sale et les verres	Prélavage Lavage (40°C) Rinçage Rinçage (60°C) Séchage	5/25g (1 pièces)	130	0,9	14,5	★
90 Min	Pour vaisselle légèrement sale ne nécessitant pas un séchage intensif.	Lavage (65°C) Rinçage Rinçage (65°C) Séchage	30g (1 pièces)	90	1,35	12,5	★
Rapide	Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage.	Lavage 45°C Rinçage 50°C Rinçage 55°C	25g	30	0.75	11
Trempage	Pour rincer les plats que vous pensez laver plus tard.	Prélavage		15	0.02	4

REMARQUE:

*EN 50242 : Ce programme constitue le cycle test pour la norme europeenne, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

Capacité : 12 couverts
Position du panier haut: roues supérieures sur rails
Position de réglage du liquide de rincege : 6
- Puissance d'entrée: 0.49W; puissance en sortie: 0.45W

Mettre en marche l'appareil

Demarrage d'un cycle de lavage

1) Tirez le panier inférieur et supérieur, charger la vaisselle et les repousser. Il est felicité pour charger le panier inférieur, puis le supérieur (voir la section intitulée Chargement du lave-vaiselle).
2) Verser le détergent (voir la section intitulée sel, de détergent et rincage).
3) Insérez la fiche dans la prise. L'alimentation est de 220-240 VAC / 50 HZ, la Specification de la prise 10A 250V. Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
4)Fermen la porte, appuvez sur le bouton ON / OFF, et la lumiere ON / OFF s'allume.
5) Appuyez sur le bouton de programme, le programme de lavage sera modifie comme suit direction: ECO->Verre-90 Min->rapide->Trempage->Intensif->Normal Si un programme est selectionné, la lumière de la réponse s'allume. Ensuite, fermez la porte, le lavevaisselle commence à démarrer.

Lorsque vous appuyez sur le bouton Demarrage/Pause pour interrompre momentanément le lavage, l'écran lumineux arrête de clignoter et le lava-vaisse émettra un son chaque minute jusqu'à ce qu'on appuie sur la touche Demarrage/Pause à nouveau.

Changer le Programme

Commentaires préalables :

1 Un cycle en cours ne peut etre modifie que s'il a commencé depuis peu de temps. Sinon le détergent a pu déjà se répandre et l'eau deja s'évacuer. Dans ce cas, il faut remetre du détergent dans le compartment (voir la section intitulée "Rajout de détergent").
2 Appuyez sur la touche Demarrage/Pause, puis maintenez le bouton de programme enfoncé pendant au moins 3 secondes, la machine se met en mode veille, vous pouvez alors changer le programme pour le cycle désire (voir la section intitulée « Demarrer un programme de lavage »).

REMARQUE: Si vous ouvrez la porte, le programme de lavage s'interrompt momentanément (« pause »). Le témoin de programme arrête de clignoter et le lave-vaiselle émet un signal sonore une fois par minute jusqu'à la porte soit refermée. Une fois la porte reférmée, la machine se remettra à fonctionner après environ 10 secondes.

Une assiette oublée?

Voupez rajouter une assiette ou autre article oublie tant que le compartment du détergent ne s'est pas ouvert.

1 Appuyez sur la touche Demarrage/pause pour arreter le lavage.
4 Refermez la porte
Entrouvre la porte.
5 Appuyez sur le bouton Demarrage/Pause, le lavevaisselle redemarre après 10 secondes environ.
Rajoutez les assiéttes oubliées.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'accuee d'eau et ouvre la porte du lave-vaiselle.
Attendez quelques minutes avant de decharger le lave-vaiselle pour eviter de manipuler la vaiselle et les ustensiles.
quand ils sont encore chauds, ils risqueraient de casser. Ils secheront egalement mieux ainsi.

• Eteindre le lave-vaissette

Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé.

1. Eteignez l'appareil à l'aide du bouton ON/OFF.

2. Fermez l'arrivee d'eau!

3. Ouvrez la porte avec précaution.
   La vaisse chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.
   Ouvrez la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant desterolir la vaiselle. La vaisse sera moins chaude et sechera moins ainsi.

4. Déchéancement du lave-vaisselle
   Il est normal que le lave-vaisselle soit mouillé à l'intérieur.
   Videz le panier du bas avant le panier du haut. Cela permet d'eviter que de I'eau tombe du panier du haut sur le panier du bas.

A VERTISSEMENT!

Il est dangereux d'ouvrir la porte lorsque la machine est en marche, car l'eau chaude peut vous brûler.

7.Nettoyage et entretien

Système de filtration

Le filtrer permit d'éviter que de gros restes de nourriture et autres objets puissant passer dans la pompe. Ces résidus pourrait bloquer le filtrer, c'est pourquoit ils doivent être retirés.

Le système de filtration consiste en un filtré dégrossissant, un filtré plat (Filtre principal) et un microfiltré (Filtre fin).

Filtre principal 1 Les particules de nourriture et de saleté recueillies dans ce filtre sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et eliminées via l'évacuation d'eau.

Filtredegrossisseur 2

Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pouraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour-retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.

Filtre fin

Ce filtre retient les particules de nourriture et de saleté dans le faisard pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage.

Dispositif de filtrage

Le dispositif de filtrage permet de retirer efficacement les particules de nourriture de I'eau de lavage, pour permettre le recyclage de cette-ci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit etre nettoyeregulierement. Pour cette raison, c'est une belle idee de retirer tout residu important de nourriture pris dans le filtre apres chaque cycle de lavage, en rincant le recipient et le filtre en demi-cercle a I'eau courante. Pour retirer le dispositif de filtrage, tirez I'anse du recipient vers le haut.

AVERTISSEMENT!

N'utilisez jamais votre lave-vaisselle sans ses filtres bien en place.

Un mauvais positionnement des filtres peut réduire la performance de votre apparéil et endommager la vaisselle.

1
Etape 1 : tournez le filtré dans le sens inverse des aiguilles d'une montre.

2
Etape 2: Retirez le dispositif de filtration

REMARQUE : Lorsque vous suivez cette procEDURE de l'etape 1 à l'etape 2, le dispositif

de filtrage sera retire; pour le réinstaller, suivez la procEDURE de l'étépe 2 à l'étépe 1.

Lorsque you suivez cette procedure de l'etape 2 à l'etape 1, le dispositif de filtrage sera remis.

Remarques :

• Inspectez les filtrres pour vérifier qu'il n'y a pas d'obstruction après chaque'utilisation.
• En dévisant le filtré dégrossissant, vous pouvez-retirer l'ensemble du dispositif de filtrage. Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante.

REMARQUE : L'ensemble du dispositif de filtrage doit etre nettoyé une fois par semaine.

Nettoyage du filtré

Pour nettoyer le filtré dégrossissant et le filtré fin, utilisez une Brosse de menage. Assembliez de nouveau les différents filtres comme indiqué sur les illustrations de la page précédente et remettez en place l'ensemble du dispositif de filtrage dans le lavevaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

AVERTISSEMENT!

Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut etre nettoyedjuste a l'aide d'un chiffon tegement humide. Ares nettoyage, veillez a bien secher.

Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour apparéils menagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lavevaisselle.

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénétre dans le dispositif de verrouillage de la porte etatteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.

A VERTISSEMENT!

N'utilissez jamais de produits nettoyants en aérosol pour nettoyer la porte car cette pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.

N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Protection contre le gel

Veuillez prendre des mesures contre le gel pour protégger votre lave-vaiselle en hiver. ÀpRES chaqueutilisation de votre lave-vaiselle, veuillez suivre la procédure suivante :

1. Debranchez le courant électric alimentant le lave-vaisselle.
2. Fermez l'arrivee d'eau et debranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Evacuez I'ea du tuyau d'arrivee d'ea et du robinet d'adduction d'eau. (Utilisez une bassine pour recupere I'ea).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau du faisard avec une éponge.

REMARQUE : si vous lave-vaiselle ne fonctionne plus à

cause du gel, contactez un réparateur professionnel.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement pour-retirer les dépôts mineraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour-retirer le bras d'aspersion du haut, tenez l'écrou et faites tournier le bras d'aspersion dans le sens des aiguilles d'une montre pour le retarder.

Pour-retirer le bras d'aspersion du bas, retirez-le simplement en tirant vers le haut. Lavez les bras d'aspersion dans de I'eau savonneuse chaude, et nettoyez-les avec unerosse douce. Remettez-les en place après les avoir bien rincés.

Pour garder votre lave-vaisselle en bon état

^ 念 Apreschaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laisserez la porte entrouverte pour évider de garder de l'humidité et des odeurs à l'intérieur.

Débranche le courant

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

^ Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lavevaisselle, n'utilise aucun solvant ou produit de nettoyage abrasifs.

N'utilisez qu'un chiffon doux, humide et chaud. Pour retirer des taches ou des traces des surfaces interieures, utilisez un chiffon légèrement humidifié avec de l'eau additionnée d'un peu de vinaigre, ou un produit nettoyant concu spécifique pour les lave-vaisselle.

• En cas de non-utilisation prolongée

Nous vous recommendons d'effectuer un cycle de lavage avec le lave-vaisselide, puis de débrancher le cordon de la prise électrique, fermer l'arrivée d'eau et de laisser la portedu lave-vaisse entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

• Déplacer l'appareil

Si vous doivent émetir l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

• Joints

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,

8. Instruction d'installation

Préparation de l'installation

Le lave-vaisse doit se couver a proximite de la tuyauterie d'arrivee et devacuation de I'eau, alsie que de la prise fectrique. L'armoire a coté sous I'évier doit etre choose afin de faciliter le raccordement des tuyaux de vidange du lave-vaiselle.

Remarque: Verifier les accessoires d'installation fourni avec l'appareil (crochet/vises pour le panneau décoratif).

Bien dire les instructions d'installation

Scheme de la niche d'installation et positionnement du lave-vaiselle.

La préparation de la niche doit être faîte avant le placement du lave-valisselle à l'endroit voulu.

1. Choississez l'emplacement a cote de I'evier pour faciliter I'ss installation des tuyaux d'almentation et d'évacuation de I'eau (voir schema 1).
2. Si le lave-vaisse est installe dans un coin, prevoir un peu d'espace supplémentaire pour I'ouverture de la porte (voir schema 2).

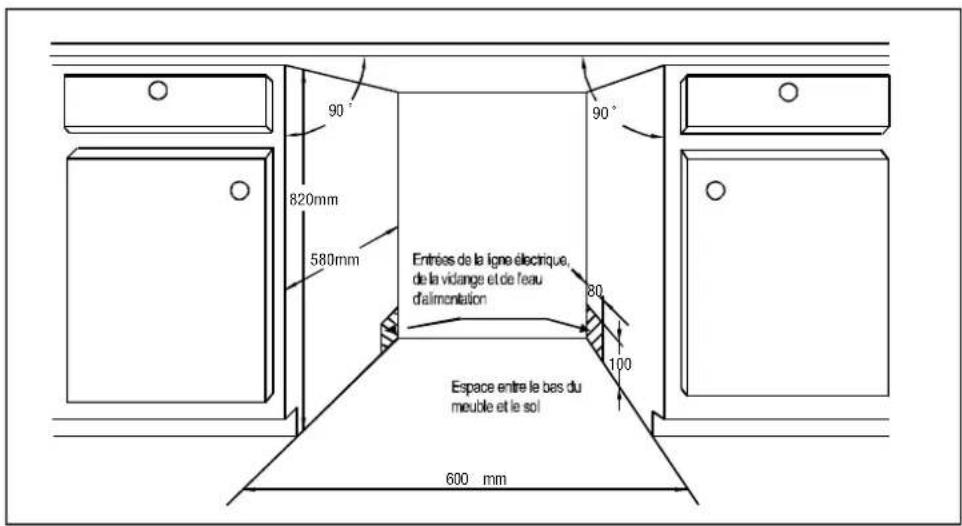

Scheme 1

Dimensions de l'emplacement.

Moins de 5mm entre le haut du lave-vaiselle et le plan de travail et les autres portes d'armoires.

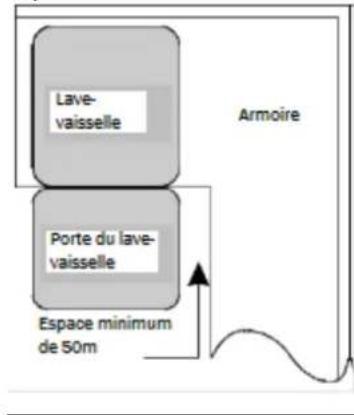

Scheme 2

Espace minimum nécessaire quand la portec est ouverte.

Panneaux déoratifs dimensions et installation

1 le panneau deoratif doit ete installe comme indiquesur le schana 3

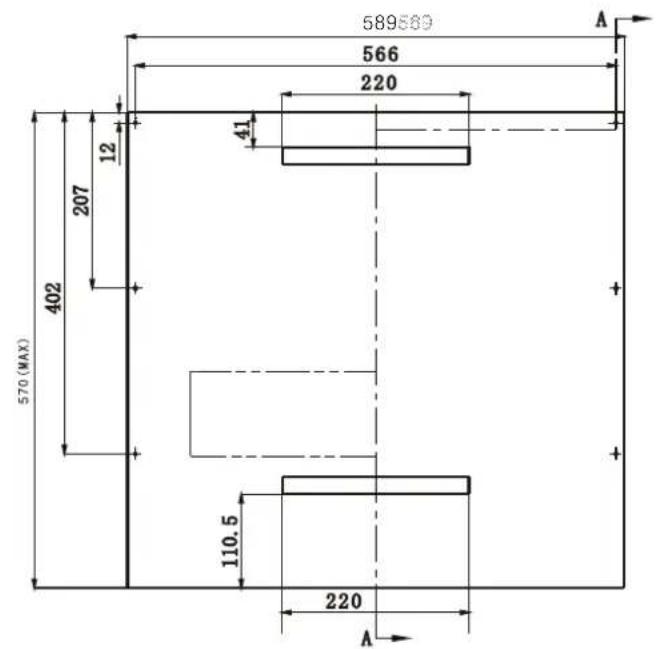

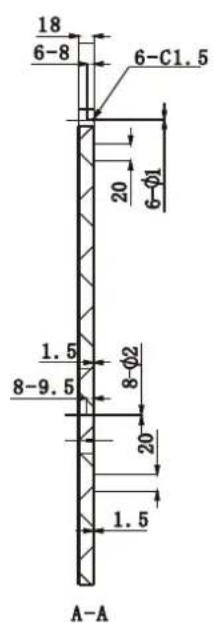

Scheme 3

Le raccordement des panneaux decoratifs doit se faire selon les dimensions illustrés sur le schéma.

(Unite: mm)

2 Se parer les deux fixations magiques A et B, apposez la fixation magique A sur le panneau de coratif en bois et la fixation magique feutrée B sur la porte exté rieure du lave-vaisselle (voir sché ma 4). Àpès les avoir apposé es sur le panneau, fixez le panneau sur la porte exté rieure à l'aide des vis à crous (voir sché ma 4b)

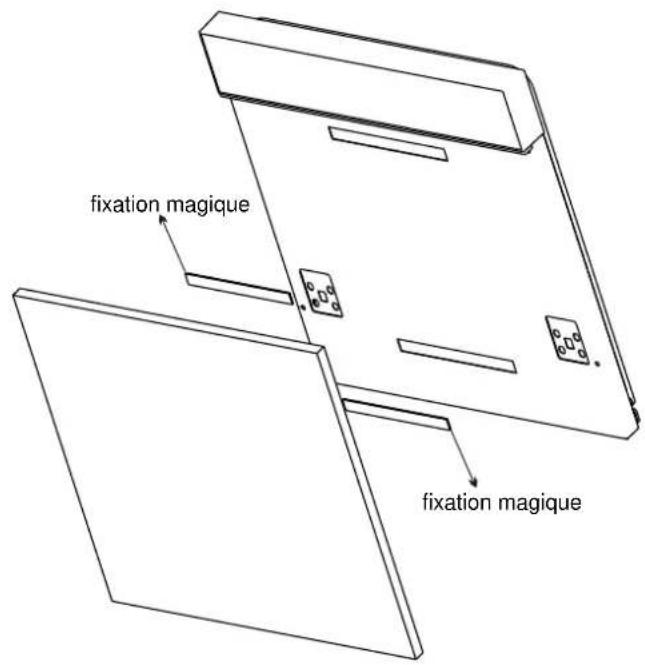

Scheme 4a

Installation du panneau décoratif

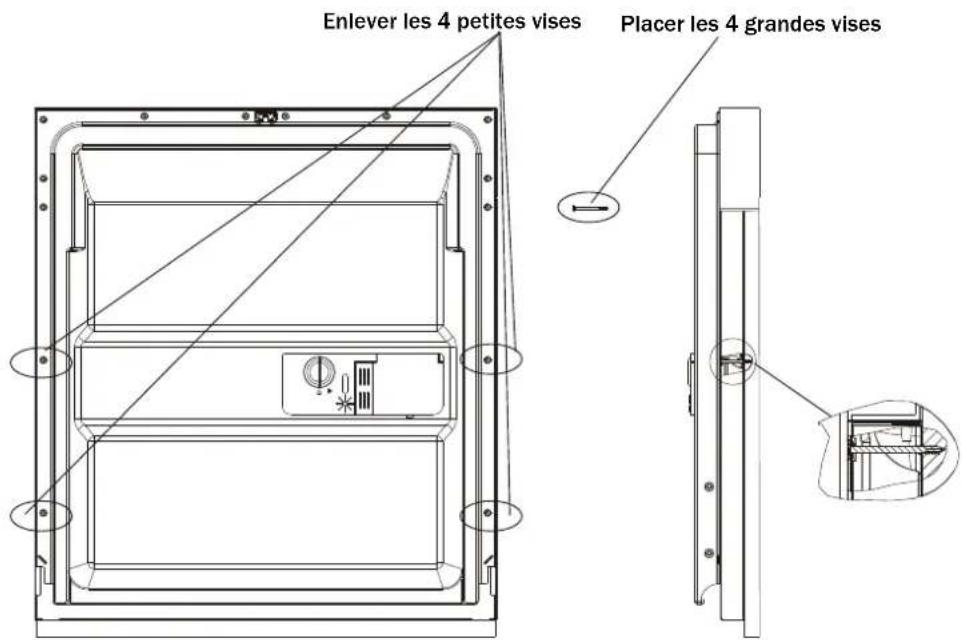

Scheme 4b

Installation du panneau de bois

1. Enlever les 4 petites vises
2. Placer les 4 grandes vises

Reglage de la tension du ressort de la porte

La tension du ressort de porte est fixe a l'usine par le fabricant, elle-ci est approprié pour l'ouverture de la porte extérieur.

Apré l'installation du panneau en bois décoratif, la tension devra être ajustée.

Toutner la vis de réglage pour tendre ou détendre le ressort ( voir schéma 5).

La tension du ressort de la porte est correcte lorsqu' a l'ouverture, celle-ci rest a l'horizontal.

et doit se relever avec une légère poussaedu doigt.

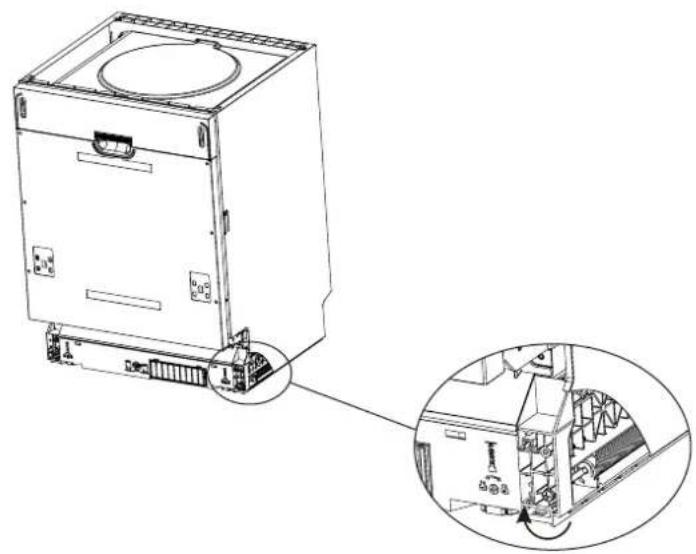

Scheme 5

Ajustement de la tension du ressort de la porte.

Raccordement des tuyaux d'arrivée et évacuation d'eau

Insérer le tuyau de vidange dans le tuyau d'évacuation dont le diamètre doit être de minimum 40mm, ou le mette dans l'évlier en veillant à ce qu'il ne se plle pas ou ne soit pas écrasé. Le tuyau d'évacuation doit être d'une hauteur < 1000mm

A Veuillez fixer le tuyau d'évacuation selon le schéma A ou B

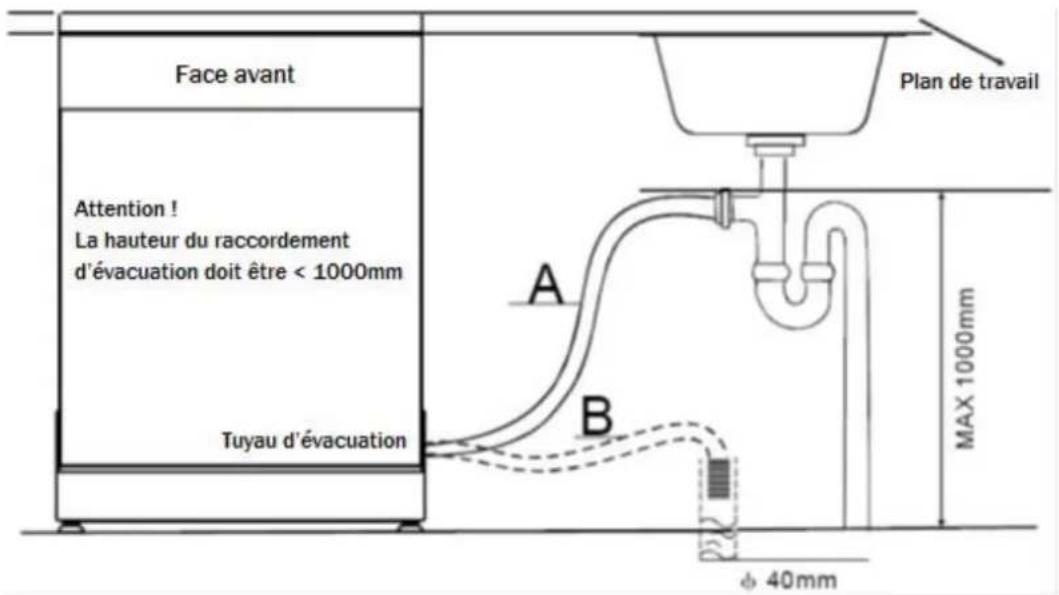

Scheme 6

Etapes d'installation du lave-vaisse

1. Installer la porte de meuble sur la porte du lave-vaiselle cexteur, en utilisant les supports fournis. Consulter le gabarit pour positionner les supports.
2. Pour rigr les resorts gauche et croit de la porte, utilise une cleAllen tourner dans le sens des aiguilles d'une montre pour serrer le dessort de gauche et de droite de la porte. Ne pas le faire peut endommager toute lave-valisselle (voir schena 7-2)
3. Raccarder le tuyau d'entree d'eau au robinet d'eau froilde.
4. Raccorder le tuyau d'évacuation (voir schéma 6)
5. Brancher la prise électrique.
6. Apposer la bande de condensation sous la surface du plan de travail (voir schéna 7-3)
7. Placer le lave-vaisse comme préu (voir schéna 7-4)
8. Mettre le lave-vaisse enveau, le pied à l'arriere peut-etre rglva la vis asix pains creux creux milieu de la base à l'avant du lave-vaisse (voir schena 7-5a). Pour rgler les pieds avant, tourner ceux-ci avec un tournevis plat jusqu'à ce que le lave-vaisse est a niveau (voir schema 7-5b).
9. Fixer le lave-vaiselle selon 2 méthodes:
   A. Plan de travail normale :mettre les crochets adroite (gauge) dans les fentes situés adroite (gauge) du lave-vaiselle et fixer les au plan de travail avec deux vis abois (voir schena 7-6).
   B. Plan de travail en marbre ou granite : plier les crochets dans un angle droit, mettez les dans les fentes situés adroite (à gauche) du lave-valisselle et fixer les avec deux vis abois dans les parroi adroite et a gauche du lave-valisselle (voir schéna 7-7).

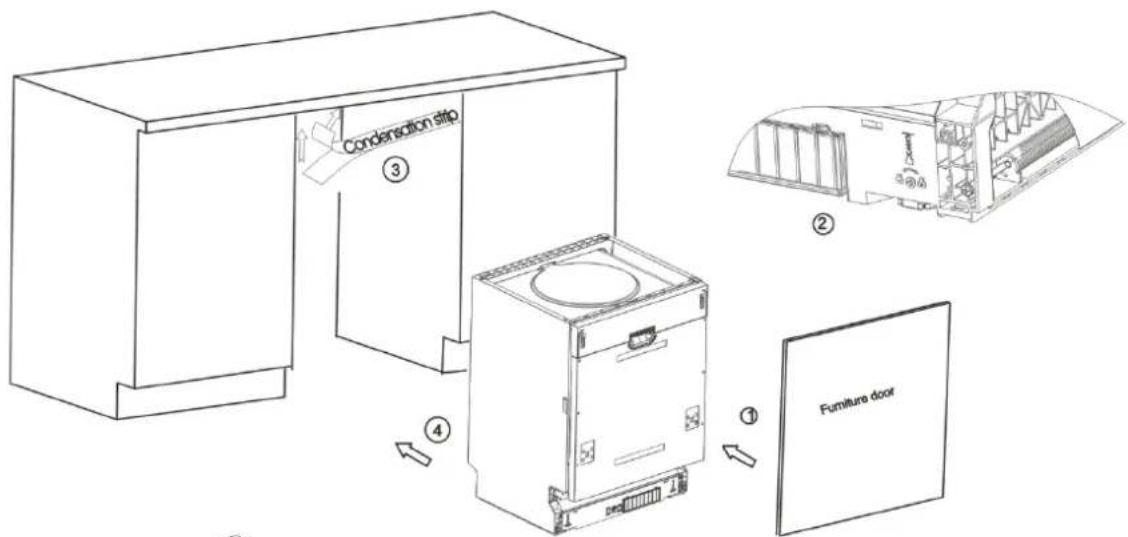

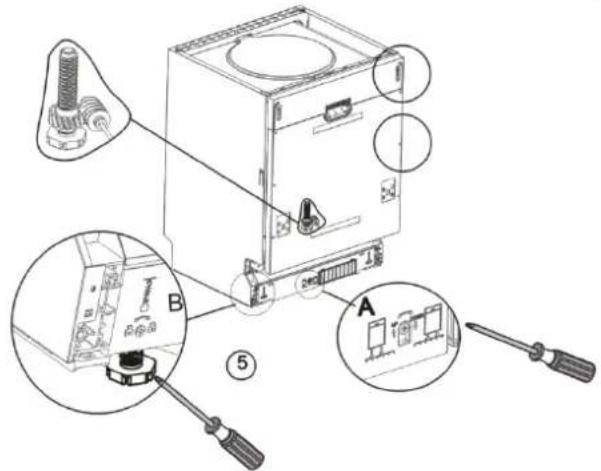

Scheme 7

Le lave-valisselle doit etre mls a niveau pour un fonctionnement et une performance de lavage adequate.

1. Placer un niveau d'eau sur la porte et sur la glissée du panier à l'intérieur de la machine comme indiquésur le schéa 8 afin de vérifier que le lave-vaiselle et bien a niveau.
2. Niveller le lave-vaisse en ajustant les trois pieds de nivellement.
3. Lors de la mise aniveau, faire attention de ne pas faître basculer le lave-vaissette.

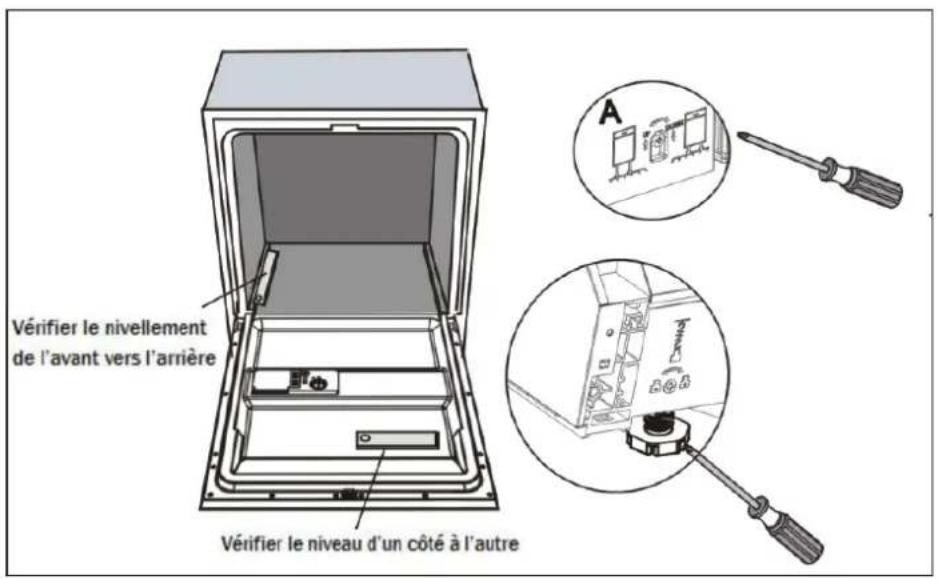

Scheme 8

Illustration de I'ajustement des plets

Remarque:

La heuteur maximal des pieds est

de 50 mm

A propos des branchements électriques

AVERTISSEMENT!

Pour vous sécurité personnelle:

N'utilisez pas de rallonge ou fiche d'adaptation avec cette machine.

Vous ne devez, en aucune circstance, couper ou-retirer le raccordement à la terre du cordon de l'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaiselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommendé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

A Verifiez qu'il existe un branchement à la terre conforme avant utilisation

Branchement électrique

Vérifie que la tension et la fréquence de l'alimentation électrique correspondant aux specifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet apparéil que sur une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous souhaitez brancher l' apparéil ne convient pas, faites replacer cette prise只想 que d'utiliser des adaptateursurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.

AVENTISSEMENT!

Merci de fermer l'arrivée d'eau après utilisation

Raccordement à la prise d'eau froide

Raccordez le tuyau d'arrivée de l'eau froide à une prise avec embouchure filtée jusqu'à ce qu'il soit bien serré.

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, faites couler l'eau jusqu'à ce qu'elle devienne limpide et depourvue d'imputé. Faute de quoi, vous risquez un engorgement au point d'arrivée de l'eau qui abimerait votre lave-vaisse.

Comment retirer l'eau en excès des tuyaux

Si I'évier se trouve à plus de 1000mm (1m) par rapport au sol, l'eau en excès ne peut pas s'évacuer directement dans I'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que I'évier.

Sortie d'eau

Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.

Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'écrasement.

Rallonge de tuyau d'évacuation

Si vous ne doit pas exceder 4 metres de long, sinon la capacité de nettoyage du lave-vaiselle pourrait en etre diminuée.

Branchement sur siphon

Le branchement d'évacuation doit être à une hauteur inférieure à 1000mm au-dessus du fond du lavevaisselle. Le tuyau d'évacuation doit être bien fixé en place.

Démarrer le lave-vaisselle

Il convient de vérifier les points suivants avant de lancer le lave-vaisse.

Le lave-vaisse est installe correctement et bien a plat
La vanne d'admission est ouverte
Il n'y a pas de fuite au niveau des branchements des conduites.
4 Les fils sont bien branchés
5 L'appareil est alimenté en électricité
6 Il n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation
Tous les éléments d'emballage et documents imprimés doivent etre retirés du lave-vaiselle

Attention: Àpès installation, gardez bien ce manuel.

Son contenu sera très utile à tous les utilisateurs.

9. Guide de dépannage

Avant d'appeler un réparateur

Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir appeler un réparateur.

Problèmes techniques	Problème	Causes possibles	Solutions à explorer
	Le lave-vaiselle ne démarre pas	Fusible brûlé ou circuit disjoncté	Remplacez le fusible ou remettez en route le circuit. Débrancher tous les autres apparèils partageant le circuit électrique avec le lave-vaiselle
		L'appareil n'est pas allumé. La pression d'eau est trop basse	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché sur la prise électrique murale. Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée	Fermez et verrouillez bien la porte.
	L'eau ne s'évacue pas du lave-vaiselle	Le tuyau de vidange forme un coude	Vérifiez le tuyau de vidange.
		Le filtre est obstrué	Vérifiez le filtre dégrossisseur (voir le paragraphe intitulé « Nettoyage du filtre »)
		L'évier est bouché	Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. Si le problème se trouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier plutôt que d'un réparateur pour lave-vaiselle.
Problèmes généraux	Présence de mousse dans la cuve	Mauvais détergent	N'utilise que du détergent spécial pour lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et verrouillez le lave-vaiselle, puis sélectionnez n'importe quels programme. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifie que la mousse a disparu. Répétez l'opération si nécessaire.
		Liquide de rincege en excès	Si le liquide de rincege a débordé ou s'est déversé en dehors de son réservoir, essuyez-le immidiatement
	Taches à l'intérieur de la cuve	Usage de détergent contenant du colorant	Vérifiez que le détergent utilisé ne contient pas de colorants.
	Film blanc sur les surfaces interieures	Prôle liés à la présence de mineraux dans une eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaiselle, en utilisant des gants. N'utiliseauceronautre type de détergent que celui pour lave-vaiselle, à cause du risque de formation de mousse ou de bulles.
	Présence de taches de rouille sur les couverts	Les articles concernés ne sont pas inoxydables
		Le cycle de lavage recommandé n'a pas été lancé après ajust de sel. Des résidues de sel ont contaminé le cycle de lavage.	Après avoir rajouté du sel déclenchez immidiatement un cycle de lavage rapide, sans couverts dans le lave-vaiselle et sans activer la fonction Turbo (si applicable).
		Le couvercle du réservoir de sel n'est pas bien fermé	Vérifiez le bouchon et le serrage.
Bruits	Bruit de chic dans la cuve	Un bras asperseur cogne contre quelques chose dans un panier	Interrompez le programme, et rangez moins les articles qui font obstruction à la rotation du bras asperseur.
	Bruit de cliquetis dans la cuve	Des couverts se promènent dans la cuve	Interrompez le programme et rangez les couverts concernés.
	Cognement dans les canalisations	Bruit lié à l'installation sur site ou à un problème dans la tuyautorie.	N'affecte normalément pas le fonctionnement du lave-vaiselle. En cas de doute, contactez un plombier qualifié.

Codes d'erreur

Résultat de lavage déevant	Problème	Causes possibles	Solutions à explorer
	La vaisselle n'est pas propre	La vaisselle n'a pas été chargée correctement	Voir la section "Chargement des paniers".
		Le programme choisi n'était pas(assez puissant.	Choisissez un programme plus intensif.Consultez le « Tableau des cycles de lavage ».
		Pas(assez de détergent.	Utilisez plus de détergent, ou changez-en.
		Des articles de vaisselle ontbloqué le mouvement desbras asperseurs.	Chargez mieux la vaisselle et vérifie que les bras d'aspersion peuvent tournier librement.
		Le dispositif de filtrage à labase de la cuve n'est paspropre ou n'est pas installécorrectement.Cela peut bloquer lemouvement des brasd'aspersion.	Nettoyez et installez le dispositif de filtrage correctement.Nettoyez les bras asperseurs. Voir la section « Nettoyage des brasd'aspersion ».
	Les verres ont blanchi	Résultat d'une combinaisond'une eau douce et dedetergent en excès.	Utilisiez moins de détergent si votre eau est douce et choisissez uncycle de lavage plus court pour laver les verres et les rendepropres.
	Marques noires ougrises sur la vaisselle	Des ustensiles en-aluminium ontfrotte contre la vaisselle.	Retirez les marques avec un nettoyant légèrement abrasif.
	Il reste du détergent dans lescompartiments àdétergent	De la vaisselle mal disposée agéné l'ouverture du distributeurà détergent	Disposez mieux la vaisselle.
Séchageinsuffistant	La vaisselle ne sèchepas	Mauvais chargement	Suivez bien les indications données pour le chargement de lamachine.
		Trop peu de liquide de rinceage	Augmentez la quantité de liquide de rinceage / rajoutez du liquidédans le réservoir.
		La vaisselle a été retiree trop;tôt	Ne videz pas toute lave-vaisselle immédiatement après la fin ducycle. Entrouvre la porte pour laisser échapper la vapeur. Necommencze à décharger le lave-vaisselle que quand la vaisselsest à peine tiède au toucher. Commencez par le panier du bas.Cela évite de faire tomber des gouttes d'eau du panier du hautsur la vaisselle du panier du bas.
		Sélection d'un programmeinadaptéLe revêtement des couverts estd'une qualité médiocre	Le programme court fonctionne à une température plus BASSe performance de lavage en est également diminuée . Choisissezun programme plus long.L'eau d'airneins facilement avec ce type de vaisselle.Les couverts et la vaisselle de ce type ne convennent pas pour unlavage en lave-vaisselle.

En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertier :

Codes	Défaut	Causes possibles
E1	Temps de replissage anormalement long	Robinet d'arrivée d'eau fermé, coupure d'eau ou pression d'eau insuffisante
E4	Débordement	Fuite au niveau d'un composant du lave-vaisselle

A

AVERTISSEMENT!

En cas de débordement, fermez l'arrivée d'eau principale avant d'appeler un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.

Spécifications techniques

Hauteur: 815mm
Largeur: 598mm
Profondeur: 0mm	57
Pression d'eau 0,04-1,0 MPa
Alimentation électrique: voir plaque signalétique
Capacité: couverts	12

Fiche technique

Feuille de données lave-vaiselle selon la Directive 1059/2010 de l'Union europeenne :

Fabricant	FAGOR
Type / Description	LVF171AX
Couverts standard	12
Classe énergétique 1	A
Consommation annuelle d'énergie 2	258 kwh
Consommation d'énergie d'un cycle normal	0.9Wh
Consommation électrique en mode arrêt	0.45W
Consommation électrique en mode veille	0.49W
Consommation d'eau annuelle 3	3080 liter
Classe Éfficacité de séchage 4	A
Cycle normal 5	Eco 45°C
Durée de programme d'un cycle normal	190 min
Niveau sonore	47 dB(A) re 1 pw
Montage	Encastrable
Encastrable	Oui
Hauteur	81.5 cm
Largeur	59.8 cm
Profondeur (avec les connecteurs)	57 cm
Consommation électrique	1760-2100 W
Tension évaluée / fréquence	220-240 V~ 50 Hz
Pression d'eau	0.4-10 bar = 0.04-1 MPa

Note:
1) A + + + (efficacité maximale) à D (efficacité la plus BASSE)
2) Consommation d'énergie 258 kWh par an, basé sur 280 cycles standards utilisant l'eau froide et la consommation des modes BASSE puissance. La consommation d'énergie réelle dépendra de comment l'applieit est utilisé.
3) Consommation d'eau 3080 litres par an, basé sur 280 cycles standards. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé.
4) A (efficacité maxime) à G (efficacité la plus BASSE)
5) Ce programme convient pour la vaisse lormalement sale, c'est le programme le plus efficace en terme de consommation d'énergie et d'eau.

Le disposifit respecte les directives européennes et les normes de livreaison :

LVD 2006/95/EC
EMC2004/108/EC
ErP 2009/125/EC

Les suscrites valeurs ont ete mesureres conformement aux normes sous les conditions de fonctionnement indiquees.

Les résultats peuvent varier de façon considérable selon la quantité et le degré de salissure des plats, la durée de l'eau, la quantité de détergent, etc.

Le manuel est basé sur les normes et les régles de l'Union europeenne.

Chargement des paniers selon En50242

1.Panierduhaut

Tasses
Soucoupe

Verres

Petit bol

Bolaille moyenne

Bol grandeaille

Assiettes à dessert

Assiettes plates

Assiettes creuses

Plat ovale

2.Panierduhaut

3.Panieracouverts

1 cuillers à soupe

5 petite cuillers

2 fourchettes

6 cuillers à servir

3 couteaux

7 fourchettes à servir

4cuilleresacafe

8Louche

Les informations pour les tests de comparaison sont en conformité avec la

norme EN 50242, comme suit :

Capacité : 12 couverts

Position du panier haut : Positionasse

Programme: Eco

Position de réglage du liquide de rincege : 6

Réglage de l'adoucisseur: H3

FAGOR

CNAgroup

EDESA INDUSTRIAL S.L.

8. Telepitési utmutato

Figyelem:
