LVF13AX - Umývačky riadu FAGOR - Bezplatný návod na obsluhu

Typ produktu	Umývačka riadu
Značka	Fagor
Model	LVF13AX
Kapacita	12 miest
Energetická trieda	A++
Ročná spotreba energie	258 kWh
Ročná spotreba vody	2800 litrov

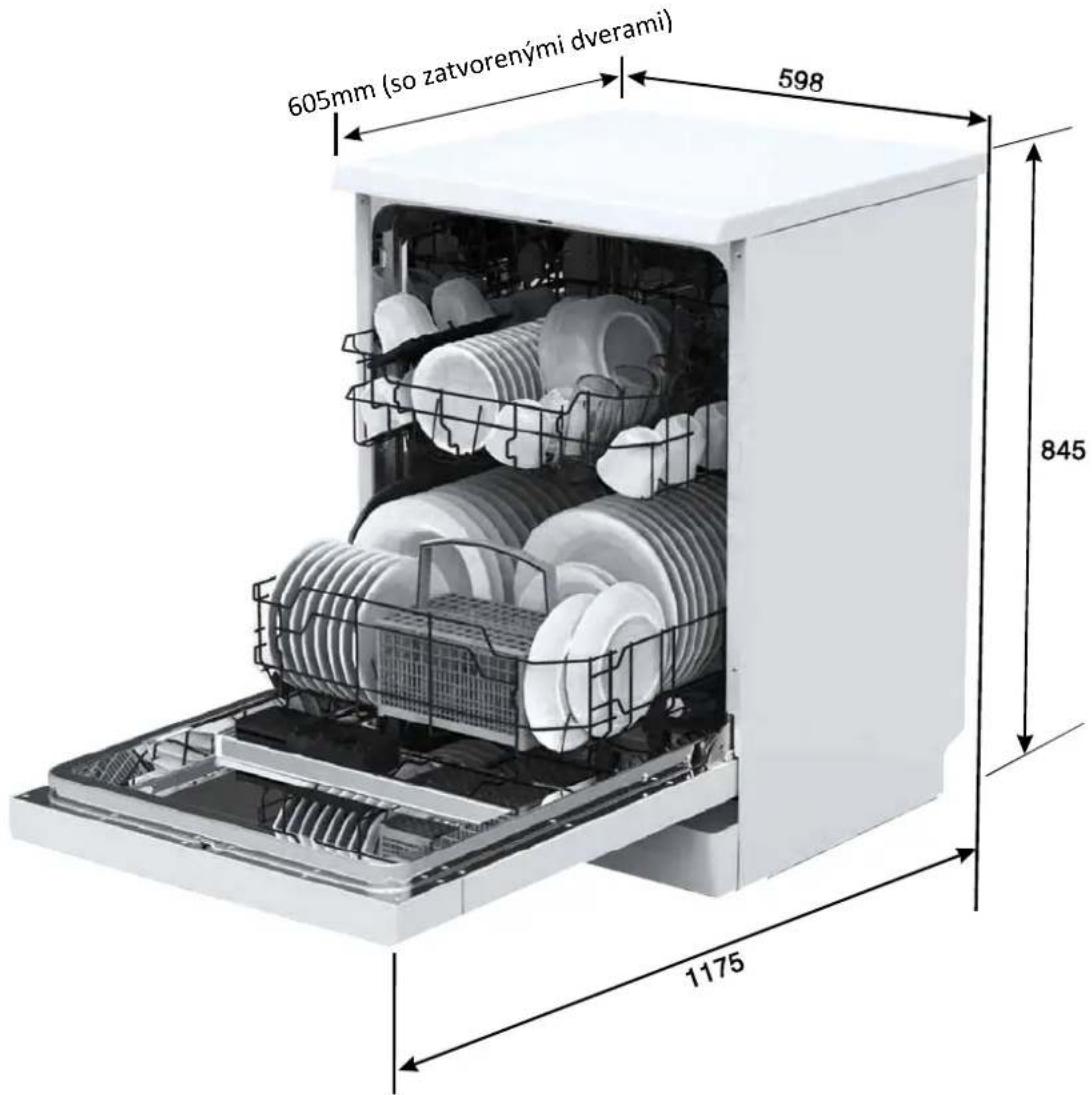

Rozmery (VxŠxH)	845 x 598 x 605 mm
Elektrické napájanie	230 V ~ 50 Hz, 1930 W
Tlak vody	0,04 - 1,0 MPa
Hladina hluku	49 dB(A)
Umývacie programy	Auto, Intenzívny, Normálny, ECO, Sklo, 1 hodina, Rýchly, Namáčanie
Špeciálne funkcie	Zmäkčovač vody, Sušenie Plus, Odložený štart, Detská poistka
Typ inštalácie	Voľne stojaca / Vstavaná
Materiál vane	Nerezová oceľ
Filtračný systém	Hlavný filter, predfilter, mikrofiltre
Nastavenie tvrdosti vody	6 polôh (H1 až H6)
Dávkovač leštidla	Kapacita ~110 ml, nastaviteľný (4 alebo 6 polôh)
Priehradka na saponát	S priehradkou na predumývanie a hlavné umývanie
Koše	Horný koš nastaviteľný na výšku, dolný koš so sklopnými hrotmi
Ostrekovacie ramená	Horné a dolné rameno, umývateľné
Bezpečnosť	Uzemnenie, detský zámok, bezpečné otváranie dverí
Údržba	Pravidelné čistenie filtrov a ostrekovacích ramien
Hmotnosť (odhad)	Približne 45 kg

Často kladené otázky - LVF13AX FAGOR

Ako nastaviť zmäkčovač vody v mojom Fagor LVF13AX?

Zmäkčovač sa nastavuje podľa tvrdosti vody. Zapnite spotrebič, potom do 60 sekúnd stlačte tlačidlo Štart/Pauza na 5 sekúnd. Použite rovnaké tlačidlo na výber úrovne (H1 až H6) zodpovedajúcej vašej tvrdosti, potom potvrďte opätovným stlačením alebo počkajte 5 sekúnd. Továrenské nastavenie je H4.

Kedy a ako pridať regeneračnú soľ?

Pridajte špeciálnu soľ do umývačky, keď sa rozsvieti kontrolka alebo približne po 20 cykloch. Vyberte dolný kôš, odskrutkujte uzáver zásobníka, nasypte asi 1,5 kg soli pomocou priloženého lievika, potom doplňte vodou po okraj. Ihneď spustite krátky program, aby ste predišli korózii.

Ako pridať leštidlo?

Otvorte dávkovač leštidla (umiestnený vo dverách, vedľa priehradky na saponát) otočením uzáveru doľava. Nalejte leštidlo, kým sa optický indikátor nestane úplne čiernym (kapacita ~110 ml). Zatvorte uzáver. Dávkovanie môžete nastaviť (polohy 1 až 6) otáčaním gombíka pod uzáverom; odporúčané nastavenie je 4.

Aké saponáty používať a ako naplniť priehradku?

Používajte iba saponáty určené pre automatické umývačky riadu (prášok, gél alebo tablety). Priehradka A (hlavné umývanie) sa musí naplniť pri každom cykle; priehradka B (predumývanie) je užitočná iba pri programoch s predumývaním. Dodržujte dávkovanie uvedené na obale a saponát pridajte tesne pred spustením cyklu, aby ste predišli vlhkosti.

Ako správne naložiť riad?

Odstráňte veľké zvyšky jedla. Duté predmety (šálky, poháre, hrnce) umiestnite hore dnom, aby voda odtekala. Nože a ostré náradie umiestnite hrotom nadol alebo horizontálne. Horný kôš je určený pre jemné predmety (poháre, šálky), dolný kôš pre ťažké predmety (hrnce, taniere). Nepreťažujte a uistite sa, že ostrekovacie ramená sa môžu voľne otáčať.

Čo robiť, ak umývačka neštartuje?

Skontrolujte, či je spotrebič pod napätím (tlačidlo Zap./Vyp. svieti), či sú dvierka dobre zatvorené a zaistené, či nie je spálená poistka a či je otvorený prívod vody. Ak problém pretrváva, pozrite si návod na riešenie problémov v príručke.

Ako interpretovať zobrazené chybové kódy?

Možné chybové kódy sú: E1 (abnormálny čas plnenia, skontrolujte prívod vody), E4 (pretečenie, zatvorte vodu a odstráňte prebytok), E8 (problém s dávkovacím ventilom). V prípade pochybností kontaktujte odborného servisného technika.

Prečo nie je riad na konci cyklu suchý?

Niekoľko možných príčin: nedostatok leštidla (zvýšte dávkovanie), nesprávne naloženie (predmety by sa nemali dotýkať), nevhodný program (uprednostnite cyklus so sušením) alebo príliš skoré vybratie riadu. Po skončení cyklu nechajte dvierka na chvíľu pootvorené, aby sa zlepšilo sušenie.

Ako čistiť filtre a ostrekovacie ramená?

Filtre by sa mali kontrolovať po každom použití a čistiť aspoň raz týždenne. Otočte filter proti smeru hodinových ručičiek, aby ste ho vybrali, potom ho opláchnite pod tečúcou vodou. Ostrekovacie ramená sa vyberú ťahaním nahor (dolný) alebo otáčaním (horný); vyčistite trysky mäkkou kefkou pod mydlovou vodou. Všetko správne zložte pred opätovným spustením spotrebiča.

Umývačka vydáva hluk, je to normálne?

Niektoré zvuky sú normálne (motor, čerpadlo, prúdy vody). V prípade rinčania skontrolujte, či sa príbory navzájom nedotýkajú alebo či nejaký predmet neblokuje ostrekovacie rameno. Klopanie v potrubí môže súvisieť s inštaláciou. Ak je hluk nezvyčajný alebo pretrváva, pozrite si časť o riešení problémov v príručke.

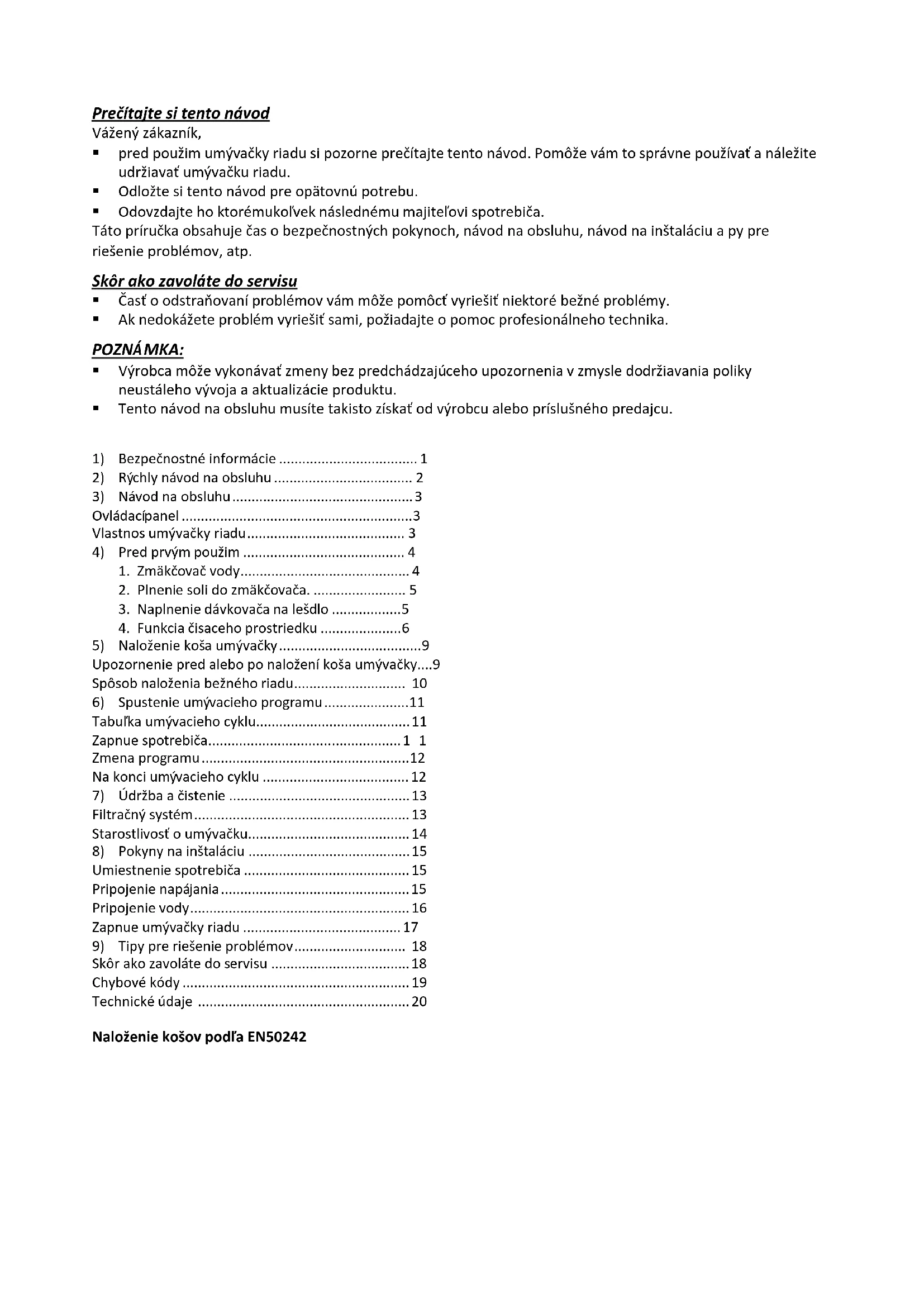

NÁVOD NA OBSLUHU LVF13AX FAGOR

pred použim umývačky riadu si pozorne prečítajte tento návod. Pomôže vám to správne používať a náležite udržiavať umývačku riadu.
- Odložte si tento návod pre opätovnú potrebu.
- Odovzdajte ho ktorémukol'vek následnému majiteľovi spotrebiča.

Táto príručka obsahuje čas o bezpečnostných pokynoch, návod na obsluhu, návod na inštaláciu a py pre riešenie problémov, atp.

Skôr ako zavoláte do servisu

Časť o odstraňovaní problémov vám môže pomôct vyriešit niektoré bežné problémy.
- Ak nedokážete problém vyriešit sami, požiadajte o pomoc profesionálneho technika.

POZNÁMKA:

• Výrobca môže vykonávať zmeny bez predchádzajúceho upozornenia v zmysle dodržiavania poliky neustáleho vývoja a aktualizácie produktu.
  ■ Tento návod na obsluhu musíte takisto získat' od výrobcu alebo príslušného predajcu.

1) Bezpečnostné informácie .... 1

2) Rýchly návod na obsluhu 2

3) Návod na obsluhu....3

Ovládacípanel 3

4) Pred prvým použim 4

1. Zmäkčovač vody....4
2. Plnenie soli do zmäkčovača. 5
3. Naplnenie dávkovača na lešdlo .....5
4. Funkcia čisaceho prostriedku ......6

5) Naloženie koša umývačky....9

Upozornenie pred alebo po naložení koša umývačky....9

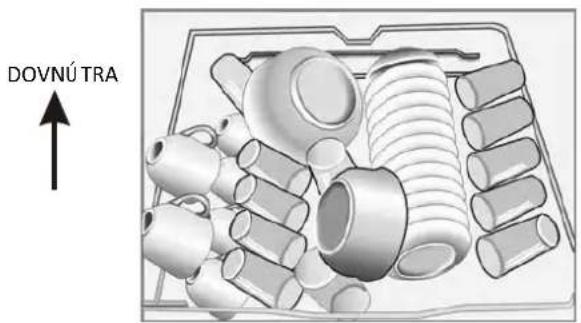

Spôsob naloženia bežného riadu.... 10

6) Spustenie umývacieho programu......11

Tabul'ka umývacieho cyklu....11

Zapnue spotrebiča....1 1

Zmena programu....12

Na konci umývacieho cyklu 12

7) Údržba a čistenie .... 13

Filtračný systém....13

8) Pokyny na inštaláciu 15

Umiestnenie spotrebiča 15

Pripojenie napájania....15

Pripojenie vody....16

Zapnue umývačky riadu 17

9) Tipy pre riešenie problémov.... 18

Skôr ako zavoláte do servisu 18

Chybové kódy....19

Technické údaje 20

Naloženie košov podľa EN50242

1. DÔLEŽITÉ BEZPEČNOSTNÉ OPATRENIA

VAROVANIE!

Pri používaní umývačky postupujte podľa nasledujúcich opatrení:

■ Tento spotrebič je určený na použie v domácnos a podobnom prostredí, ako sú:
- kuchyne pre zamestnancov v obchodoch, kanceláriách a v iných pracovných prostrediach;
- chalupy;
- pre klientov v hoteloch, moteloch a iných ubytovacích zariadeniach;
- v zariadeniach, kde sa poskytuje nocľah s raňajkami.

■ Tento spotrebič môžu používať de od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúsenos a znalos, ak sú eto osoby pod dohl’adom alebo boli riadne poučené, čo sa týka použia spotrebiča bezpečným spôsobom a chápu možné riziká spojené s jeho používaním. De sa nesmú so spotrebičom hrat. Čistenie a údržbu nesmú robit’ de, ak nie sú pod dohl’adom dospelej osoby. (Podl’a EN60335-1)

- Prístroj nie je určený na používanie osobami (vrátane de) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúsenos a znalos, ak eto osoby nie sú pod dohl’adom alebo nie sú riadne poučené z hl’adiska použia prístroja zo strany osoby zodpovednej za ich bezpečnosť. (Pre IEC60335-1)

■ Tento výrobok je určený len na vnútorné domáce použie.

■ Pre ochranu pred úrazom elektrickým prúdom neponárajte spotrebič, kábel alebo zástrčku do vody alebo inej tekuny.

■ Používajte mäkkú handričku navlhčenú jemným mydlom a potom znovu pouerajte suchou handričkou.

POKYBY PRE UZEMNENIE

■ Tento spotrebič musí byť uzemnený. V prípade poruchy alebo nefunkčnos uzemnenie znižuje nebezpečenstvo úrazu elektrickým prúdom tým, že poskytuje cestu najmenšieho odporu pre elektrický prúd. Tento spotrebič je vybavený káblom, ktorý obsahuje zemniaci vodič a zemniacu zástrčku.
■ Zástrčka musí byť zapojená do vhodnej zásuvky, ktorá je nainštalovaná a uzemnená v súlade so všetkými miestnymi zákonmi a nariadeniami.
■ Nesprávne pripojenie uzemňovacieho vodiča spotrebiča môže viestí k vzniku rizika úrazu elektrickým prúdom.
- Ak si nie ste is, či je zariadenie správne uzemnené, nechajte zapojenie spotrebiča skontrolovať kvalikovaným elektrikárom alebo servisným zástupcom.
■ Neupravujte zástrčku dodávanú so spotrebičom, ak sa nehodí do zásuvky.
- Nechajte si správnu zásuvku nainštalovať kvalikovaným elektrikárom.
- Nezneužívajte spotrebič, nesadajte si na neho, alebo nestúpajte na dvere alebo policu na riad umývačky.
■ Nepoužívajte umývačku, pokiaľ nie sú všetky krycie panely správne na svojom mieste.
- Ak je umývačka v prevádzke, otvárajte jej dvere vel'mi opatrne, aby nedošlo k vystreknuu vody.
■ Neklad'te žiadne t'ažké predmety na otvorené dvere, alebo na ne nestúpajte. Spotrebič sa môže preklopiť dopredu.
■ Pri nakladaní predmetov na umývanie:

1) Umiestnite ostré predmety tak, aby nedošlo k poškodenu tesnenia dverí.

2) Varovanie: Nože a d'alší riad s ostrými hrotmi musí byť vložený do koša s ostrím smerom dole alebo do vodorovnej polohy.

■ Po skončení umývacieho cyklu skontrolujte, či je prázdny dávkovač čisaceho prostriedku.
■ Neumývajte plastové predmety, pokiaľ nie sú označené značkou na umývanie v umývačke riadu.
■ Pre plastové predmety, ktoré nie sú takto označené, skontrolujte odporúčania výrobcu.
■ Používajte čisace prostriedky a oplachovacie prísady, ktoré sú určené len pre automacké umývačky riadu.
■ V umývačke riadu nikdy nepoužívajte mydlo, pracie čisace prostriedky alebo čisace prostriedky na ručné umývanie.
- Dozrite na to, aby sa de so zariadením nehrali.
■ Dvere nenechávajte otvorené, pretože sa tým zvyšuje nebezpečenstvo zakopnua.

■ Počas inštalácie nesmie byť napájací kábel nadmerne alebo nebezpečne ohnutý či sploštený.
■ Nezasahujte do uzemnenia.
- Spotrebič je potrebné pripojiť do vodovodnej siete pomocou nových hadíc. Staré hadice znovu nepoužívajte.
■ Maximálny počet nastavení umývacích miest je 12.
■ Maximálny prípustný vstupný tlak vody je 1MPa.
■ Minimálny prípustný vstupný tlak vody je 0,04 MPa.

Likvidácia

■ správne Zlikvidujte obalový materiál umývačky.
■ Všetky obalové materiály sú recyklovatel'né.
- Plastové diely sú označené štandardnými medzinárodnými skratkami:

PE - pre polyetylén, napr. obalový materiál

PS - pre polystyrén, napr. vypchávkový materiál

POM - polyoxymetylén, napr. plastové spony

PP - polypropylén, napr. plnič soli

ABS - akrylonitrilbutadienstyrén, napr. ovládací panel.

VAROVANIE!

• Obalový materiál môže byť nebezpečný pre de!
• Ak chcete zlikvidovať balenie a spotrebič, zájdite do recyklačného strediska. Za týmto účelom odrežte prívodný kábel a znefunkčnite zatváracie zariadenie dverí.
• Kartónové obaly sú vyrobené z recyklovaného papiera a musia byť odnesené do zberu starého papiera na recykláciu.
  ■ Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negavnym dopadom na životné prostredie a ľudské zdravie, ku ktorým by mohlo dôjst' v prípade nesprávnej likvidácie tohto výrobku.
• Podrobnejšie informácie o recyklácii tohto výrobku vám poskytne obecný úrad a spoločnosť pre likvidáciu domového odpadu.
  ■ LIKVIDÁCIA: Nevyhadzujte tento výrobok do netriedeného komunálneho odpadu. Oddelený zber takéhoto odpadu je nutný pre špeciálne zaobchádzanie.

Podrobné pokyny pre obsluhu sa nachádzajú v príslušnej čas na návodu na obsluhu.

Zapnite spotrebič.	Otvorte dvere a stlačte hlavný vypínač pre zapnue spotrebiča.

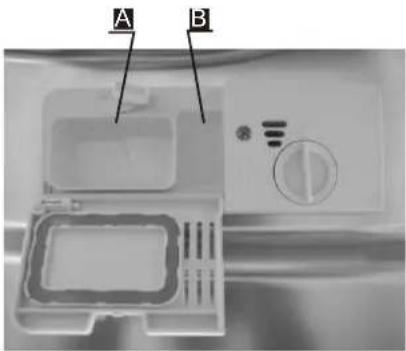

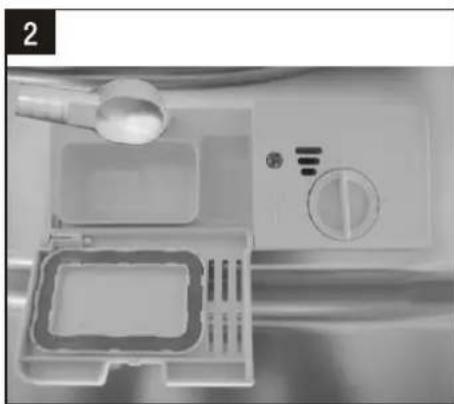

Naplňte dávkovač čisaceho prostriedku	Oddelenie A:S každým umývacím cyklom.Oddelenie B:Len pre programy s predbežným umývaním.(Riadťe sa pokynmi pre používateľa!)
Skontrolujte hladinu lešdla	Mechanický ukazovatel’ C.Elektrický ukazovatel’ na ovládacom paneli (ak je k dispozícii).
Skontrolujte hladinu regeneračnej soli	(Len pre modely so systémom zmäkčovania vody.)Elektrický ukazovatel’ na ovládacom paneli (ak je k dispozícii).Ak sa na ovládacom paneli nenachádza kontrolka úrovne soli(pre niektoré modely), môžete odhadnúť čas doplnenia solido zmäkčovača podľa počtu cyklov, ktoré umývačkaabsolvovala.
Naložte koše	Zoškrabte akékol’vek nadmerné množstvo zvyškov jedla. Zmäkčite zvyškyspálených potravín na panviciach, potom ich vložte do koša. Pozrite si pokyny prenaloženie riadu.
Vyberte program	Zatvorte dvere a stláčajte programovacie tlačidlo, pokiaľ sa nerozsvievybraný program. (Pozrite si kapitolu s názvom „Prevádzkové pokyny“.)
Spustenie umývačky	Zapnite prívod vody a stlačte tlačidlo Štart/Pauza.Stroj začne pracovať asi po 10 sekundách.
Zmena programu	1. Bežiaci cyklus je možné zmeniť iba vtedy, ak bol spustený ešte len krátkudobu. Inak by už mohlo dôjsť k použiu čisaceho prostriedku aodčerpaniu vody. Ak je tomu tak, musí byť dávkovač čisacehoprostriedku znovu naplnený.2. Stlačte tlačidlo Štart/Pauza a stroj sa prepne do pohotovostného stavu.Stlačte programovacie tlačidlo na viac ako 3 sekundy, potom môžetezmeniť program na požadované nastavenie cyklu.
Pridanie zabudnutého riadu doumývačky	1. / Pauza pre zastavenie stroja. Stlačte tlačidlo Štart2. Trochu otvorte dvere.3. Po zastavení ostrekovacieho ramena môžete úplne otvorit’ dvere.4. Pridajte zabudnutý riad.5. Zatvorte dvere.6. Potom stlačte tlačidlo Štart / Pauza a umývačka sa znovuspus po 10 sekundách.VAROVANIE!Opatrne otvárajte dvere. Pri otvorení dverí môže unikať horúca para!
Ak sa zariadenie vypne počasumývacieho cyklu.	Ak sa zariadenie vypne počas umývacieho cyklu, tak pri opátovnom zapnu znuvunastavte umývací cyklus a nechajte umývačku pracovať v pôvodnom stave ako prizapnu.
Vypnue spotrebiča	Po skončení pracovného cyklu zaznie 8-krát bzučiak umývačky, ktorá sa následnezastaví.Otvorte dvere. Vypnite spotrebič pomocou tlačidla On/O (Zap/Vyp).
Vypnite prívod vody a vyberte koše.	Varovanie: pred vyberaním riadu počkajte niekol’ko minút (asi 15 minút), aby sazabránilo manipulácii s riadom a príbormí, ktoré sú ešte horúce a náchylnejšie narozbie.Tiež lepšie uschnú. Vyložte spotrebič počnúc od dolného koša.

3. Prevádzkové pokyny DÔLEŽITÉ

Ak chcete získat najlepší výkon vašej umývačky, tak si pred prvým použim prečítajte všetky pokyny.

Ovládací panel

cí panel LVF13A FAGOR A++ 1 2 3 4 5 6 7 8 9 10 2 3 4 5 LVF13AX FAGOR A++ 1 6 7 8 9 10

1. Hlavný vypínač: Zapnue/vypnue napájania.

2. Displej: pre zobrazenie zostávajúceho času a aktuálneho stavu (v priebehu, čas do konca, atd.)

3. Indikátor lešdla: ✉ Zobrazísa, ak je potreba doplnit zásobněk.

4. Indikátor doplnenia soli: ⚫ Zobrazísa, ak je potreba doplnit zásobněk.

5. Odložené spustenie, Zostávajúci čas alebo indikácia chybových kódov: 8:00

6. Indikácia výberu umývacej zóny ☐☐

7. Detský zámok a Extra sušenie 📞 🌐+
8. Programy: Auto Eco 60 min
9. Tlačidlo odloženého spustenia: pre zvolenie odloženého spustenia, stlačte tlačidlo
10. Tlačidlo výberu umývacej zóny: Duálne zónové umývanie, pre výber umývania vo vrchnom alebo spodnom koši, stlačte tlačidlo, ktorým zvolfe odpovedajúcu naplnenú zónu.
11. Tlačidlo volby funkcie pre extra sušenie: Ak chcete zvolit funkciu extra sušenie. (Táto funkcia sa môže používať iba pri programoch intenzýny, normálny, ekologický, sklo a 90 min.)
12. Programovacie tlačidlo: Stlačte tlačidlo pre výber vhodného programu.
13. Tlačidlo Štart/Pauza: Ak chcete spust zvolený umývací program alebo pozastavit umývací program, ked' stroj pracuje.

Upozornenie:

Funkcia detského zámku: stlačte súčasne tlačidlo Odloženého spustenia a tlačidlo Výberu umývacej zóny aspoň na 3 sekundy pre zablokovanie programu. Pre opätovné odblokovanie použite ten istý postup ešte raz.

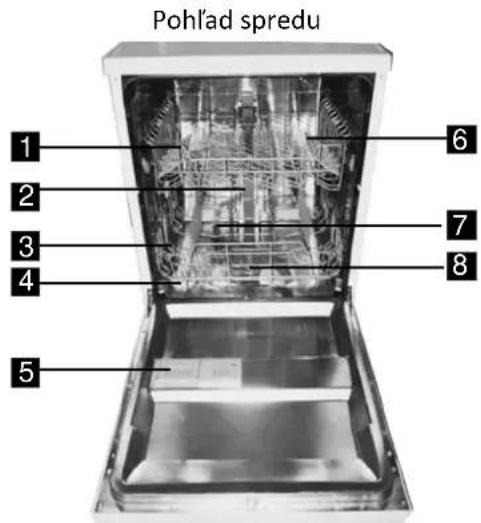

Vlastnos umývačky

Pohl'ad spedu 1 2 3 4 5 6 7 8

1.Horný kôš

2.Vnútorné potrubie

3.Dolný kôš

4.Nádoba na sol'

1. Dávkovač

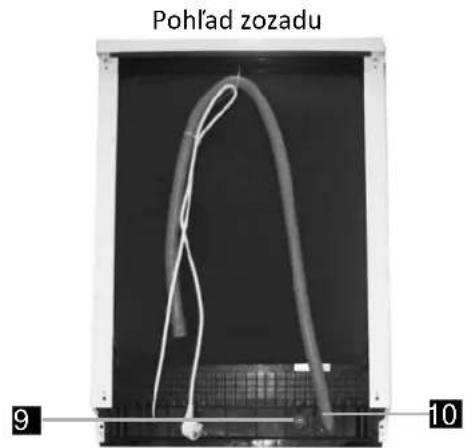

Pohl'ad zozadu 9 10

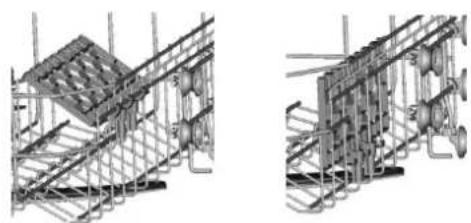

6.Polica na poháre
7.Ostrekovacie ramená
8.Zostava ltra
9.Vstupná prípojka potrubia
10.Vypúšťacie potrubie

4. Pred prvým použim

Pred prvým použim umývačky:

A. Nastavte zmäkčovač vody
B. Pridajte 1,5 kg soli pre umývačky a potom doplňte zásobník soli vodou.
C. Doplňte dávkovač pre lešdlo.
D. Doplňte čisaci prostriedok.

1. Zmäkčovač vody

Zmäkčovač vody je nutné nastaviť ručne pomocou stupnice tvrdos vody.

Zmäkčovač vody je určený na odstránenie minerálov a solí z vody, ktoré môžu mať škodlivý alebo nežiaduci účinok na prevádzku spotrebiča.

Zmäkčovač by mal byť nastavený podľa tvrdos vody vo vašej oblas. Váš miestny dodávatel’ vody vám poradí ohľadne tvrdos vody vo vašej oblas.

Ú prava spotreby soli

Umývačka je navrhnutá tak, aby boli možné úpravy v množstve spotrebovanej soli v závislos na tvrdos použitej vody. Je to určené na opmalizáciu a prispôsobenie úrovne spotreby soli.

Postupujte podľa nasledujúcich krokov pre nastavenie spotreby soli.

1. Zatvorte dvere a zapnite spotrebič.
2. Stlačte tlačidlo Štart/Pauza na viac ako 5 sekúnd pre spustenie nastavenia zmäkčovača vody do 60 sekúnd po zapnu spotrebiča (kontrolky pre sol' a lešdlo budú striedavo blikať, keď je prístroj v režime nastavenia).
3. Stlačte tlačidlo Štart/Pauza a vyberte správne nastavenie podľa vášho miestneho prostredia. Nastavenia sa menia v nasledujúcom poradí: H1->H2->H3->H4->H5->H6;
4. Stlačte hlavný vypínač na ukončenie režimu nastavenia.

TVRDOST VODY				Poloha prepínača	Spotreba soli (g / cyklus)
°dH	°fH	°Clarke	mmol/l
0-5	0-9	0-6	0-0,94	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

Poznámka: 1

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

° dH: nemecký stupeň
° fH: francúzsky stupeň
° Clark: britský stupeň

Poznámka: 2

Výrobné nastavenie: H4 (EN 50242)

Obrátte sa na vášho miestneho dodávatel'a vody pre informácie o tvrdos vody vo vašom zdroji.

POZNÁ MKA: Ak váš model nemá zmäkčovač vody, môžete túto časť vynechat.

ZMÄKČOVAČ VODY

Tvrdost vody je všade rôzna. Pokial sa tvrdá voda používa v umývačke riadu, budú sa vytvárat usadeniny na riade a príboroch.

Spotrebič je vybavený špeciálnym zmäkčovačom, ktorý používa špeciálny zásobník soli určený na odstraňovanie vápna a minerálnych látok z vody.

Vždy používajte sol' určenú na použie s umývačkou riadu.

Zásobník soli je umiestnený pod dolným košom a mal by sa plnit spôsobom, ktorý je d'alej uvedený:

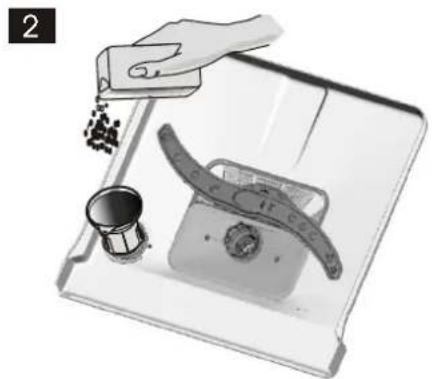

Upozornenie!

• Používajte len sol' špeciálne určenú na použie v umývačkách! Akýkol'vek iný typ soli, ktorá nie je špeciálne určená na použie v umývačke, najmä kuchynská sol', poškodí zmäkčovač vody. Výrobca neposkytuje žiadnu záruku v prípade poškodenia v dôsledku použia nevhodnej soli a ež nezodpovedá za prípadné vzniknuté škody.
• Sol' naplňte až tesne pred spustením niektorého z úplných umývacích programov.

Tým zabránite usadzovaniu rozsypaných zrniek soli alebo rozliatej slanej vody v spodnej čas spotrebiča na akúkol'vek dobu, počas ktorej môžu spôsobovať koróziu.

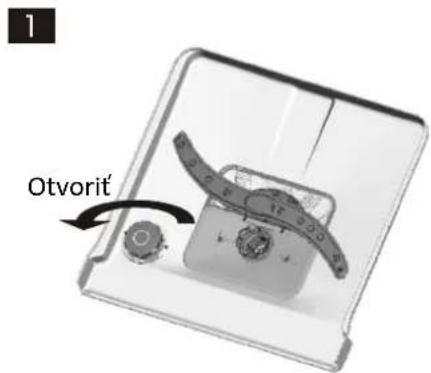

1 Otvorit'

A. Po odstránení dolného koša odskrutkujte a odstráňte viečko zásobníka soli.
B. Umiestnite koniec lievika (súčasť dodávky) do otvoru a naplňte približne 1,5 kg špeciálnej soli.
C. Doplňte zásobník soli doplna vodou. Je normálne, ak malé množstvo vody vytečie zo zásobníka soli.
D. Po naplnenínádobu pevne znovu uzatvorte v smere hodinových ručičiek.
E. Výstražná kontrolka soli prestane svieť po doplnení zásobníka solůu.
F. Ihned' po doplnení soli do zásobníka soli je potrebné spust umývací program (odporúčame použit krátky program). Inak ltračný systém, čerpadlo alebo iné dôležité čas stroja môžu byt poškodené slanou vodou. Toto záruka nepokrýva.

POZNÁMKA:

1. Zásobník soli sa musí doplnit len vtedy, keď sa rozsvie výstražná kontrolka soli na ovládacom paneli. Výstražná kontrolka soli môže stále sviet aj po doplnení zásobníka soli v závislos na tom, ako dobre sa sol' rozpus.

Ak sa na ovládacom paneli nenachádza kontrolka úrovne soli (pre niektoré modely), môžete odhadnúť čas doplnenia soli do zmäkčovača podľa počtu cyklov, ktoré umývačka absolvovala.

1. Ak dôjde k rozliau solného roztoku, odporúčame spust oplachovací alebo rýchly program na odstránenie nadmernej soli.

3. Naplnenie dávkovača na lešdlo

Dávkovač na lešdlo

Lešdlo sa uvolňuje v záverečnej fáze oplachu, aby sa zabránilo tvoreniu vodných kvapiek na riade, ktoré môžu zanechávať škvrny a šmuhy. Zlepšuje ež sušenie tým, že voda stečie z riadu. Vaša umývačka je navrhnutá na použie tekutých lešdiel. Zásobník na lešdlo je umiestnený vo vnútri dvierok vedľa dávkovača umývacieho prostriedku. Ak chcete vyplnit dávkovač, otvorte viečko a nalejte lešdlo do dávkovača, kým ukazovatel’ hladiny nesčernie. Objem zásobníka lešdlo je asi 110 ml.

Funkcia lešdla

Lešdlo sa pridáva automacky počas posledného oplachovania, zaistuje dôkladné opláchnue a vysušenie bez škvín a šmúh.

Upozornenie!

Ak na ovládacom paneli nie je žiadna kontrolka pre lešdlo, môžete odhadnúť množstvo podľa farby opckého indikátoru hladiny „C“, ktorý sa nachádza vedľa viečka. Ak je zásobník na lešdlo plný, je celý indikátor tmavý. Ked’ sa množstvo lešdla znižuje, veľkosť tmavej bodky sa zmenšuje. Nikdy nenechajte klesnúť úroveň lešdla pod ¼ naplnenia.

Ked' lešdlo ubúda, mení sa veľkost čiernej bodky na indikátore, ako je uvedené d'alej.

● Plný
3/4 plný
- 1/2 plný
- 1/4 plný - potrebné doplnenie pre zamedzenie tvorby škvín
○ Prázdny

C (indikátor lešdla)

POZNÁ MKA: Pouerajte savou handričkou akékol'vek rozliate lešdlo počas plnenia, aby sa zabránilo nadmernému peneniu počas d'alšieho umývania. Nezabudnite nasadit' viečko pred zatvorením dverí umývačky.

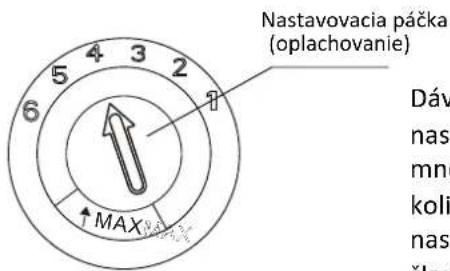

Nastavenie dávkovača na lešdlo

Nastavovacia páčka (oplachovanje) Dáv nas mno koli nas MAX

Dávkovač lešdla má šest alebo štyri nastavenia. Vždy začnite s dávkovačom nastaveným na „4“. Ak existuje problém so škvrnami a slabým schnum, zvýšte množstvo vypúšťaného lešdla odstránením viečka dávkovača a otočením kolieska na „5“. Ak riad stále nie je správne vysušený, alebo sa ukazujú škvrny, nastavte koliesko na najbližšiu vyššiu úroveň, pokial’ nebudú vaše riady bez škvín. Odporúčané nastavenie je „4“. (Výrobne nastavenie je „4“.)

POZNÁMKA:

Zvýšte dávku, ak po umy zostávajú kvapky vody alebo vápencové škvrny na riade. Znížte ju, ak vznikajú lepkavé belavé škvrny na riade alebo modrastý lm na skle alebo čepeliach nožov.

4. Funkcia čisaceho prostriedku

Čisace prostriedky s chemickými prísadami sú nevyhnutné na odstraňovanie nečistôt, ich rozdrvenie a vyplavenie z umývačky. Väčšina komerčných kvalitných čisacich prostriedkov je na tento účel vhodná.

Upozornenie!

Správne použie čisaceho prostriedku

Existujú 3 druhy čisacich prostriedkov

Obyčajne je nový práškový čisaci prostriedok bez fosfátov. Tým neexistuje zmäkčovacia funkcia vody fosfátom. V tomto prípade odporúčame doplnit' sol' do zásobníka soli, aj keď je tvrdosť vody len 6 °dH. Ak sa používajú čisace prostriedky bez fosfátov v prípade tvrdej vody, často sa objavujú biele škvrny na riade a pohároch. V tomto prípade pridajte viac čisaceho prostriedku pre dosiahnue lepších výsledkov. Čisace prostriedky bez chlóru bielia len málo. Silné a farebné škvrny nebudú úplne odstránené. V tomto prípade zvol’te program s vyššou teplotou.

Koncentrovaný čisaci prostriedok

Na základe chemického zloženia možno čisace prostriedky rozdelit na dva základné typy:

■ bežné, alkalické čisace prostriedky so žieravými zložkami
- nízkoalkalické čisace prostriedky s prírodnými enzýmami

Čisace tablety

Čisace tablety rôznych značiek sa rozpúštajú rôzne rýchlo. Z tohto dôvodu niektoré sa čisace tablety nedokážu rozpust a plne rozvinút svoju čisacu silu počas krátkych programov. Preto používajte dlhé programy pri použi čisacich tabliet, aby ste dosiahli úplné odstránenie zvyškov čisaceho prostriedku.

Dávkovač čisaceho prostriedku

Dávkovač musí byť doplnený pred zahájením každého umývacieho cyklu podľa pokynov uvedených v tabuľke umývacieho cyklu. Vaša umývačka používa menej čisaceho prostriedku a lešdla než bežné umývačky riadu. Všeobecne pla, že stačí jedna polievková lyžica čisaceho prostriedku na normálne naplnenie umývačky. Viac znečistený riad vyžaduje viac čisaceho prostriedku. Vždy pridajte čisaci prostriedok tesne pred spustením umývačky, inak by mohol navlhnúť a následne sa nesprávne rozpúšťať.

Množstvo použitého čisaceho prostriedku

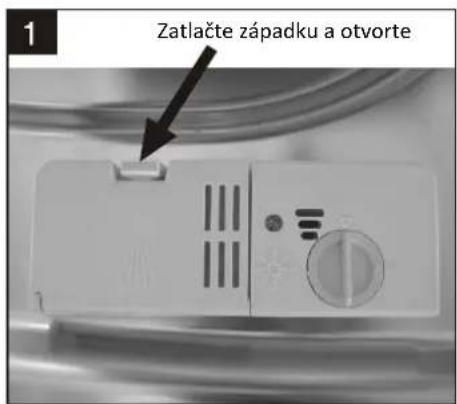

1 Zatlačte západku a otvorte

Čisaci prostriedok je žieravina!

Dávajte pozor, aby zostal mimo dosahu de.

Doplnenie čisaceho prostriedku Naplňte dávkovač čisaceho prostriedku. Označenie ukazuje dávkovacie úrovne, ako je znázornené na pravej strane:

A. Množstvo čisaceho prostriedku pre hlavný umývací cyklus. B. Množstvo čisaceho prostriedku pre predbežný umývací cyklus.

Dodržujte odporúčania výrobcu pre dávkovanie a uskladnenie, ako je uvedené na obale čisaceho prostriedku.

A B

Zatvorte veko a zatlačte, pokial' nezapadne na svoje miesto.

Ak sú riady silne znečistené, doplňte d'alšiu dávku čisaceho prostriedku do zásobníka predbežného umývania. Tento čisaci prostriedok sa prejaví už vo fáze predbežného umývania.

POZNÁMKA:

• Informácie o množstve čisaceho prostriedku pre jeden program nájdete na strane 11, Tabuľka umývacieho cyklu.
  ■ Uvedomte si, že sú možné rozdiely v závislos od stupňa znečistenia a špecickej tvrdos vody.
• Dodržiavajte odporúčania výrobcu uvedené na obale čisaceho prostriedku.

5. Naloženie koša umývačky

Odporúčania

Zvážte nákup riadu, ktorý je označený ako vhodný do umývačky riadu.
- Používajte jemný čisaci prostriedok, ktorý je opísaný ako „jemný na riad“. Ak je to potrebné, vyhl’adajte si d’alšie informácie od výrobcov čisacich prostriedkov.
■ Pre jednotlivé predmety si vyberte program s čo najnižšou možnou teplotou.
■ Aby nedošlo k poškodeniu, nevyberajte sklo a príbory z umývačky ihneď po skončení programu.

Na umývanie v umývačke sú nasledujúce príbory / riad

Nevhodné

• Príbory s drevenou, kostenou alebo perletovou rukovätou
• Plastové predmety, ktoré nie sú tepelne odolné
  ■ Staršie príbory s lepenými dielmi, ktoré nie sú tepelne odolné
  ■ Lepené príbory alebo taniere
  ■ Cínové alebo medené predmety
  ■ Krištál'ové sklo
• Ocel'ové predmety podliehajúce korózii
  ■ Drevené podnosy
  ■ Predmety vyrobené zo synteckých vlákien

S obmedzenou vhodnostou

• Niektoré typy skiel sa môže zakaliť po vel'kom počte umývaní
• Strieborné a hlinkové diely majú tendenciu zafarbit sa počas umývania
  ■ Presklené vzory môžu vyblednút, pokial' sa často umývajú

Upozornenie pred alebo po naložení koša umývačky

(Pre najlepší výkon umývačky postupujte podľa nasledujúcich pokynov pre nakladanie.

Funkcie a vzhľad košov a príborových košov sa môžu líšit' od vášho modelu.)

Zoškrabte akékol'vek nadmerné množstvo zvyškov jedla. Zmäkčite zvyšky spálených potravín na panviciach. Nie je nutné oplachovať riad pod tečúcou vodou.

Umiestnite predmety do umývačky nasledujúcim spôsobom:

1. Predmety, ako sú šálky, poháre, hrnce / panvice, atd'. smerom nadol.
2. Zakrivené predmety, alebo s priehlbinou, položte šikmo, aby voda mohla odtekať.
3. Všetok riad naskladajte bezpečne, aby sa nemohol prevrát.
4. Všetok riad umiestnite tak, aby sa ostrekovacie ramená mohli voľne otáčať počas umývania.

POZNÁ MKA: Veľmi malé predmety neumývajte v umývačke riadu, pretože by mohli ľahko vypadnút z koša.

• Dutý riad, ako sú šálky, poháre, panvice a pod. otočte s otvorom smerom dole, aby sa voda nemohla zhromažďovať v nádobe.
• Riady a príbory nesmú ležať na sebe, alebo sa navzájom prekrývať.
  ■ Poháre sa nesmú dotýkat, aby nedošlo k ich poškodeniu.
  ■ Veľké predmety, ktoré sa najťažšie čisa, vložte do dolného koša.
  ■ Horný kôš je navrhnutý tak, aby udržal jemnejší a ľahší riad, ako sú poháre, kávové a čajové šálky.
  ■ Dlhé ostré nože uložené vo zvislej polohe sú potenciálne nebezpečenstvo!
  ■ Dlhé a / alebo ostré príbory, ako sú krájacie nože, musia byť umiestnené vodorovne do horného koša.
  ■ Nepreťažujte umývačku. To je dôležité pre dobré výsledky a pre primeranú spotrebu energie.

Vybrae riadu

Aby sa zabránilo kvapkaniu vody z horného koša do dolného koša, odporúčame, aby ste najprv vyložili spodný kôš a potom vyprázdnili horný kôš.

Spôsob naloženia bežného riadu

Naloženie horného koša

Horný kôš je navrhnutý tak, aby udržal jemnejší a ľahší riad, ako sú poháre, kávové a čajové šálky a podšálky, rovnako ako taniere, malé misky a plytké panvice (pokial' nie sú príliš špinavé). Umiestnite taniere a kuchynský riad tak, aby sa nehýbali pod prúdom vody.

Naloženie spodného koša

Odporúčame umiestniť veľké predmety a najťažšie umývatelné predmety do spodného koša, napr. hrnce, panvice, pokrievky, servírovacie misy a misky, ako je znázornené na obrázku nižšie. Je výhodné umiestniť servírovacie misy a pokrievky na bočnú stranu regálov, aby sa zabránilo zablokovaniu otáčania horného ostrekovacieho ramena.

■ Hrnce, servírovacie misy, atd'. musia byt' vždy umiestnené dnom hore.
■ Hlboké hrnce musia byť naklonené šikmo, aby mohla voda vytekat.
■ Spodný kôš je vybavený skladací hrotmi tak, aby väčšie hrnce alebo viac hrncov a panvíc mohlo byť naložených.

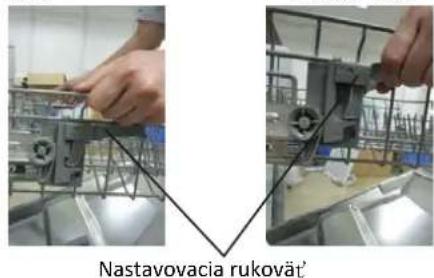

Úprava horného koša

Výška horného koša môže byť nastavená pre vytvorenie väčšieho priestoru na veľký riad pre horný aj spodný kôš. Výška horného koša môže byť nastavená umiestnením koliesok do rôznej výšky koľajničiek. Dlhé predmety, servírovacie príbory, šalátové misy a nože by mali byť umiestnené na polici tak, aby nebránili otáčaniu ostrekovacích ramien.

Zdvihnite kôš do hornej polohy

Nastavovacia rukováť

Sklopenie políc na šálky

Pre lepšiu naskladanie hrncov a panvíc možno hroty sklopiť dole, ako ukazuje obrázok vpravo.

Sklopenie hrotov dolného koša

Pre lepšiu naskladanie hrncov a panvíc možno hroty sklopiť dole, ako ukazuje obrázok vpravo.

Stojan na príbory

Príbory majú byť umiestnené v koši na príbory s rukováťami nadol. V prípade, že má stojan postranné koše, lyžice majú byť vložené samostatne do príslušných otvorov a najmä dlhý riad má byť umiestnený v horizontálnej polohe v prednej čas horného koša, ako je znázornené na obrázku.

VAROVANIE!

Pre osobnú bezpečnosť a kvalitné vyčistenie umiestnite strieborné príbory do stojana a uiste sa, že:

■ Nie sú navzájom nakopené.
■ Strieborný príbor vložte rúčkami smerom dole.

■ Avšak nože a iné potenciálne nebezpečné riady vložte s rukováťami nahor.

6. Spustenie umývacieho programu

Tabul'ka umývacieho cyklu

Program Informácia o výbere cyklu Popis cyklu Prevádzková			Čisaciprostriedokpredbežný/hlavný	doba (min)	Energia(kWh)	Voda(L)	Lešdlo
Auto	Automacké umývanie, ľahko,normálne alebo silne znečistenýriad, s alebo bez zaschnutého jedla	Predbežné umývanie(45 °C)Automacké umývanie(45-55 °C )OpláchnueOpláchnue (62 °C)Sušenie	5/25 g	120-180	0,9-1,3	8,4-12,7	★
Inten.	Pre silne znečistený riad anormálne zašpinené hrnce,panvice, riady atď. so zaschnutýmznečistením.	Predbežné umývanie(50 °C)Umývanie (65 °C)OpláchnueOpláchnueOpláchnue (55 °C)Sušenie	5/25 g(alebo 3v1)	165	1,5	17	★
Normálny	Pre normálne znečistený riad, akosú hrnce, taniere, poháre a mierneznečistené panvice.	Predbežné umývanie(45 °C)Umývanie (55 °C)OpláchnueOpláchnue (65 °C)Sušenie	5/25 g(alebo 3v1)	180	1,3	14	★
eco(*EN 50242)	Toto je štandardný program. Jevhodný na bežne znečistený riadaje najviac efekvny, pokiaľ ide ojeho celkovú spotrebu energie avody pre daný typ riadu.	Predbežné umývanieUmývanie (50 °C)Opláchnue (65 °C)Sušenie	5/25 g(alebo 3v1)	175	0,91	10	★
Sklo	Pre ľahko zašpinený riad a sklo.	Predbežné umývanieUmývanie (40 °C)OpláchnueOpláchnue (60 °C)Sušenie	5/25 g	115	0,87	14	★
60 min	Pre mierne znečistený riad, ktorýnepotrebuje vynikajúcu účinnosťsušenia.	Predbežné umývanie(50 °C)Umývanie (60 °C)Opláchnue (60 °C)Sušenie	5/25 g 60	1,15	10		★
Rýchly	Kratšie umývanie pre mierneznečistený riad a rýchle umývanie.	Umývanie (40 °C)OpláchnueOpláchnue (45 °C)	20 g	40	0,6	10
Namočenie	Ak chcete opláchnuť riad, ktorýplánujete umyť neskôr počas dňa.	Predbežné umývanie		8	0,01	3,5

POZNÁMKA:

*EN 50242: Tento program je skúšobný cyklus. Informácie pre skúšku porovnatelnos v súlade s EN 50242:

■ Nosnost: 12 nastavení
■ Polohovanie horného koša: horné kolieska na kol'ajniciach
■ Nastavenie lešdlą: 6
■ PI ^1 : 0,49 W; Po ^2 : 0,45 W.

Zapnue spotrebiča

Spustenie umývacieho cyklu

1. Vyahnite spodný a horný kôš, vložte riad a zatlačte ich spät. Odporúčame najprv naložit spodný kôš, potom horný kôš (pozrite si kapitolu s názvom „Naloženie koša umývačky“).
2. Nalejte čisaci prostriedok (pozrite si kapitolu s názvom „Sol“, čisaci prostriedok a lešdlo“
3. Zasuňte zástrčku do stenovej zásuvky. Napájanie je 220 až 240 V\~ / 50 Hz, špecifikácia zásuvky je 10 A 250 V\~. Uiste sa, že prívod vody je zapnutý na plný tlak.
4. Zatvorte dvere a stlačte hlavný vypínač pre zapnue spotrebiča.
5. Stlačte programovacie tlačidlo. Umývací program sa bude menit takto:

(Automacký->Intenzívny->Normálny->ECO->1Sklo->h odina->Rýchly ->Namočenie);

Ak si vyberiete program, rozsvie sa príslušná kontrolka. Potom stlačte tlačidlo Štart / Pauza. Umývačka začne umývat.

Zmena programu...

Predpoklad:

1. Bežiaci cyklus je možné zmenit iba vtedy, ak bol spustený ešte len krátku dobu. Inak by už mohlo dôjst k vypusteniu čisaceho prostriedku a odčerpaniu umývacej vody.

Ak je tomu tak, musí byť znovu doplnený dávkovač čisaceho prostriedku (viď kapitola s názvom „Plnenie čisaceho prostriedku“).

1. Stlačte tlačidlo Štart / Pauza a stroj sa prepne do pohotovostného stavu. Stlačte programovacie tlačidlo na viac ako 3 sekundy, potom môžete zmeniť program na požadované nastavenie cyklu (pozrite si časť „Spustenie umývacieho cyklu...“).

POZNÁMKA:

Ak otvoríte dvierka počas umývacieho cyklu, stroj sa zastaví, okno LED displeja “888” prestane blikať a bzučiak bude bučali každú minútu, pokial’nezatvoríte dvierka. Po zatvorení dvierok, bude stroj pokračovať v práci po 10 sekundách.

Zabudli ste pridat' riad?

Zabudnutý riad možno pridať kedykol'vek predtým, než sa otvorí zásobník čistiaceho prostriedku.

1. Stlačte tlačidlo Štart / Pauza pre zastavenie umývania.
2. Trochu otvorte dvere.
3. Po zastavení ostrekovacieho ramena môžete úplne otvorit dvere.
4. Pridajte zabudnutý riad.
5. Zatvorte dvierka.
6. Stlačte tlačidlo Štart /Pauza a umývačka sa spus po 10 sekundách.

Na konci umývacieho cyklu

Po skončení pracovného cyklu zaznie 8-krát bzučiak umývačky, ktorá sa následne zastaví. Vypnite spotrebič tlačidlom ON/OFF (ZAP/VYP), uzavrite prívod vody a otvorte dvere umývačky.

Pred vyberaním riadu počkajte niekol'ko minút, aby sa zabránilo manipulácii s riadom a príbormi, ktoré sú ešte horúce a náchylnejšie na rozbie. Tiež lepšie uschnú.

■ Vypnue spotrebiča

Programová kontrolka svie a nebliká v prípade, že sa program ukončil.

1 Otvorte dvere. Vypnite umývačku stlačením tlačidla ON/OFF (ZAP/VYP).

2 Zatvorte vodovodný kohúk!

- Opatrne otvárajte dvere.

Horúci riad je náchylnejší na rozbie. Pred vybram zo spotrebiča nechajte riad vychladnút asi 15 minút.

Otvorte dvere umývačky, nechajte ich pootvorené a počkajte niekolko minút pred vyberaním riadu. Týmto spôsobom sa ochladia a lepšie preschnú.

■ Vyloženie umývačky

Je normálne, ak je umývačka vo vnútri mokrá.

Je nebezpečné otvárat' dvierka počas umývania, pretože Vás môže opariť horúca voda.

Filter zabraňuje väčším zvyškom jedla, alebo iným predmetom dostať sa do potrubia. Zvyšky môžu zablokovat’ Iter a v takomto prípade musia byť odstránené.

Čiastočky potravín a nečistôt, ktoré sú zachytené v tomto ltri, sú rozdrvené pomocou špeciálnej trysky na dolnom ramene ostrekovača a odtekajú do odtoku.

Hrubý Iter 2

Väčšie predmety, ako sú kúsky kos alebo skla, ktoré by mohli zablokovat' odtok, sa zachytávajú v hrubom ltri. Ak chcete odstránit' predmety zachytené na ltri, jemne stlačte uzáver na hornej čas tohto ltra a vyberte.

Jemný Iter 3

Tento Iter zachytáva nečistoty a zvyšky potravín v priestore odpadovej nádržky a zabraňuje ich opätovnému zachytávaniu na riade počas umývacieho cyklu.

Zostava ltra

Filter účinne odstraňuje čiastočky potravy z umývacej vody, čo umožňuje jej recykláciu počas cyklu.

Pre dosiahnue najlepšieho výkonu a výsledkov je potrebné lter pravidelne čist. Z tohto dôvodu je vhodné, aby sa odstraňovali väčšie časce jedla zachytené vo ltri po každom umývacom cykle opláchnum polkruhového ltra a nádoby pod tečúcou vodou. Ak chcete vybrať ltračnú zostavu, poahnite za rukovat’ pohára v smere nahor.

VAROVANIE!

■ Umývačka sa nikdy nesmie používať bez ltrov.

- Nesprávna výmena Itra môže znížit úroveň výkonu spotrebiča a poškodit riad a náčinie.

1

Otvorit'

Ked' postupujete od kroku 1 do kroku 2, ltračný systém bude odstránený: ak budete postupovať od kroku 2 do kroku 1, ltračný systém sa nainštaluje.

Poznámky:

- Skontrolujte, či ltre nie sú zablokované po každom použi umývačky.

- Odskrutkovaním hrubého ltra, môžete odstrániť ltračný systém. Odstráňte všetky zvyšky potravy a vyčiste ltre pod tečúcou vodou.

POZNÁ MKA: Celá ltrovacia zostava by sa mala čist' raz týždenne.

Vyčistenie Itra

Na vyčistenie hrubého a jemného ltra použite čisacu kefu. Znovu zmontujte čas ltra, ako je znázornené na obrázkoch na poslednej strane a vložte celú zostavu do umývačky tak, aby bola správne umiestnená do lôžka a zatlačená smerom dole.

VAROVANIE!

Nevyklepávajte ltre počas čistenia. V opačnom prípade by mohlo dôjst ku skrúteniu ltrov a mohla by sa znížit výkonnost umývačky.

Starostlivosť o umývačku

Na vonkajšie čas použite dobrý vosk na ošetrovanie spotrebičov.

Nikdy nepoužívajte ostré predmety, drôtenky alebo agresívne čisace prostriedky na akúkol'vek časť umývačky.

Čistenie dverí

Na čistenie hrán okolo dverí používajte iba mäkkú teplú a vlhkú handričku. Aby sa zabránilo prenikaniu vody do zámku dverí a elektrických komponentov, nepoužívajte sprejové čisče žiadneho druhu.

Nikdy nepoužívajte čisaci prostriedok v spreji na čistenie panelu dverí, pretože by mohlo dôjst k poškodeniu dverného zámku a elektrických súčas.
Brúsne čisace prostriedky alebo niektoré papierové uerky sa nesmú používať kvôli nebezpečenstvu poškriabania alebo zanechania škvín na povrchu z nehrdzavejúcej ocele.

Chráňte pred zamrznum.

Venujte pozornosť ochranným opatreniam pre umývačku riadu v zime. Po každom umývacom cykle postupujte nasledovne:

1. Odpojte elektrickú energiu od umývačky.
2. Vypnite prívod vody a odpojte prívodnú trubku od vodovodného venlu.
3. Vypuste vodu z prívodného potrubia a vodovodného venla. (Použite panvicu na zachytenie vody.)
4. Znovu pripojte prívodné potrubie na vodovodný venl.
5. Vyberte liter na dne umývačky a pomocou špongie odstráňte vodu z odtokového priestoru.

POZNÁ MKA: Ak vaša umývačka nemôže pracovať kvôli ľadu, obrátte sa na odborný servis.

Ak chcete odstrániť horné rameno, pridržte macu, otočte rameno v smere hodinových ručičiek a vyberte.

Ak chcete odstrániť spodné ostrekovacie rameno, vyberte ostrekovacie rameno smerom nahor.

Umyte ramená v teplej mydlovej vode a použite mäkkú keu na vyčistenie trysiek. Po dôkladnom opláchnu ich namontujte naspät.

Otvorit'

Po každom umývaní vypnite prívod vody do spotrebiča a nechajte dvierka pootvorené, aby vlhkost' a pachy nezostali uväznené vo vnútri.

■ Vyahnue zástrčky

- Žiadne rozpúšťadlá alebo abrazívne čisace prostriedky

Na čistenie vonkajších a gumových čas umývačky nepoužívajte rozpúšťadlá alebo abrazívne čisace prostriedky. Používajte iba handričku s teplou mydlovou vodou.

Ak chcete odstrániť aky alebo škvrny z povrchu interiéru, použite handričku navlhčenú vo vode s trochou octu, alebo čisaci prostriedok, ktorý je vyrobený špeciálne pre umývačky riadu.

- Ak nebudete spotrebič dlhšiu dobu používať

Odporúčame spust umývací cyklus s prázdnou umývačkou riadu. Potom vyahnite zástrčku zo zásuvky, vypnite prívod vody a nechajte dvierka spotrebiča mierne otvorené. Pomôže to predlžit životnosť tesnenia dverí a zabránite vytváraniu zápachu vo vnútri spotrebiča.

■ Presun spotrebiča

Ak je potrebné spotrebič presunúť, pokúste sa ho udržať vo zvislej polohe. Ak je to nevyhnutne potrebné, môže byť položený na zadnú stranu.

- Tesnenia

Jeden z faktorov, spôsobujúcich tvorbu zápachu v umývačke riadu, je jedlo, ktoré zostáva zachytené v tesneniach.

8. Pokyny na inštaláciu

Umiestnenie spotrebiča

Umiestnite spotrebič na požadované miesto. Zadná strana sa má opierať o stenu za ním a bočné steny majú byť pozdíž priľahlých skriniek alebo sen. Umývačka je vybavená prívodnou a odtokovou hadicou, ktoré môžu byť umiestnené bud’ na pravej alebo ľavej strane pre zjednodušenie správnej inštalácie.

Vyrovnanie spotrebiča

Ked'je spotrebič umiestnený na vyrovnanie, je možné zmenit' výšku umývačky prostredníctvom nastavenia výšky skrutkovacích nôh. V každom prípade spotrebič nesmie byť naklonený o viac ako 2°.

Pripojenie napájania

VAROVANIE

Pre osobnú bezpečnost:

S týmto spotrebičom nepoužívajte predlžovací kábel alebo rozvodnú zástrčku.

Za žiadnych okolnos neodrežte, alebo neodstraňujte uzemňovacie pripojenie napájacieho kábla.

Elektrické požiadavky

Pozrite sa na typový štok, na ktorom je uvedené menovité napäe a pripojte umývačku na príslušný zdroj napájania. Použite požadovanú poistku 10 A, poistku s časovým oneskorením alebo odporúčaný isč a zabezpečte samostatný napájací okruh pre tento spotrebič.

Pred použim zabezpečte správne uzemnenie

Uiste sa, že napäe a frekvencia elektrického zdroja zodpovedá údajom na typovom štku. Zástrčku zapojte iba do elektrickej zásuvky, ktorá je správne uzemnená. Ak elektrická zásuvka, do ktorej má byť spotrebič pripojený, nie je vhodná pre zástrčku, vymeňte radšej zásuvku, ako by ste mali použiť adaptér alebo podobné zariadenia, pretože by mohlo dôjst’ k prehriau a popáleninám.

Prívod vody

Pripojenie studenej vody

Pripojte prívodnú hadicu studenej vody na závitovú ¾ (palcovú) prípojku a uiste sa, že je pevne upevnená na svojom mieste.

Ak sú vodovodné rúrky nové alebo neboli používané dlhšiu dobu, nechajte vodu ect, aby ste sa uisli, že je čistá. Toto opatrenie je nutné, aby sa zabránilo riziku upchaa prívodu vody, ktoré bymohlo poškodiť spotrebič.

VAROVANIE!

Zatvorte prívod vody po použi.

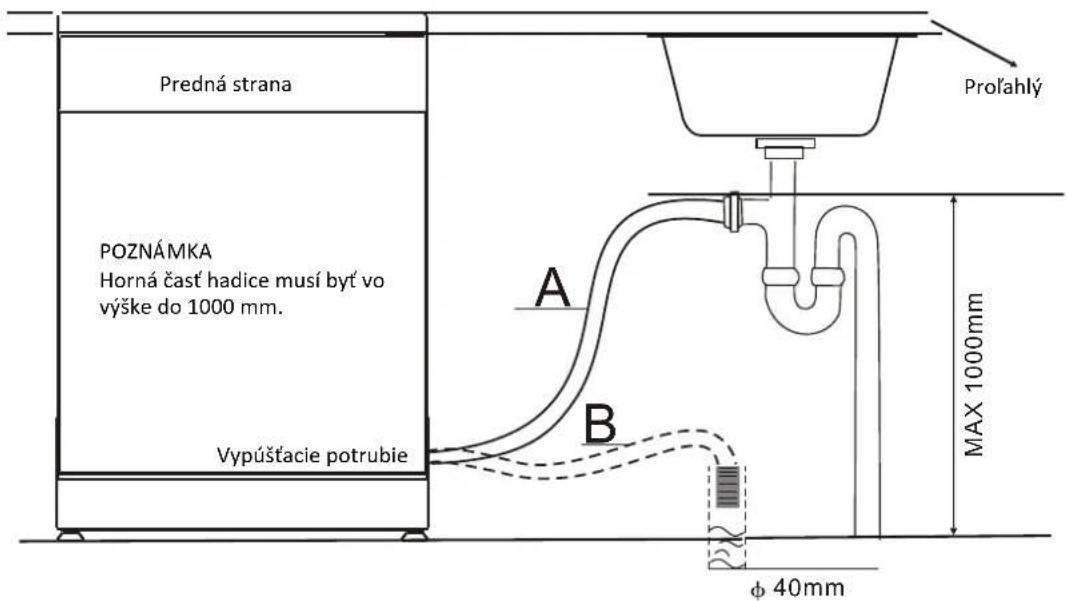

Pripojenie odtokových hadíc

Vložte vypúšťaciu hadicu do odpadového potrubia s minimálnym priemerom 40 mm, alebo nechajte odtekat do drezu. Uiste sa, že nedošlo k ohnuu alebo stlačeniu hadice. Horná časť hadice musí byť vo výške do 1000 mm.

PRIPOJTE ODTOKOVÚ HADICU SPÔ SOBOM A ALEBO B

Predná strana POZNÁMKA Horná časť hadice musí byť vo výške do 1000 mm. Vypúštacie potrubie A B Prořahlý MAX 1000mm φ 40mm

Ako vypustit' prebytočnú vodu z hadíc

Ak je drez vo výške 1000 mm od podlahy, nie je možné vypust' prebytočnú vodu v hadiciach priamo do drezu. Bude potrebné, aby prebytočná voda z hadíc odekla do misy alebo inej vhodnej nádoby, ktorá je nižšie položená ako drez.

Odtok vody

Pripojte odtokovú hadicu. Odtoková hadica musí byť správne nasadená, aby nedochádzalo k úniku vody. Uiste sa, že prívodná hadica nie je zalomená alebo stlačená.

Predlžovacia hadica

Ak potrebujete predlženie odtokovej hadice, uiste sa, že používate podobnú odtokovú hadicu.

Nesmie byť dlhšia ako 4 m; inak môže dôjst k zníženiu čisaceho účinku umývačky.

Zapojenie do sifónu

Vložte vypúšťaciu hadicu do odpadového potrubia s minimálnym priemerom 40 mm, alebo nechajte odtekať do drezu. Uiste sa, že nedošlo k ohnuu alebo stlačeniu hadice. Horná časť hadice musí byť vo výške do 1000 mm.

Zapnue umývačky riadu

Pred spustením umývačky skontrolujte nasledujúce kroky.

1 Umývačka je vo vodorovnej polohe a je riadne upevnená
2 Prívodný venl je otvorený
3 Prípojky prívodnej hadice sú plne uahnuté a nedochádza k úniku
4 Vodiče sú pevne spojené
5 Je zapojené napájanie
6 Prívodné a odtokové hadice sú pripojené
7 Všetky obalové materiály a dokumenty boli vybraté z umývačky

Upozornenie: Odložte si tento návod po inštalácii.

Obsah tohto návodu je veľmi užitočný pre používatelov.

9. Tipy pre riešenie problémov

Skôr ako zavoláte do servisu
Prejdite si tabulky na nasledujúcich stranách. Môžu vám pomôct ešte predtým, než zavoláte servis.

Technické problémy	Problém	Možné pričiny	Čo robit'
	Umývačka sa nespus.	Spálená poistka alebo vyhodený isč	Vymeňte poistku alebo nahodťe isč. Odpojte všetky ostatné spotrebiče napojené na rovnaký okruh s umývačkou.
		Napájanie nie je zapnuté.	Uiste sa, že je umývačka zapnutá a dvierka sú bezpečne zatvorené.Skontrolujte, či napájací kábel je správne pripojený do zásuvky.
		Tlak vody je nízky.	Skontrolujte, či je prívod vody správne pripojený a voda je otvorená.
		Dvere umývačky nie sú správne zatvorené.	Uiste sa, že správne zatvoríte dvere a zaiste ich.
	Voda nie je odčerpaná z umývačky riadu.	Zalomenie odtokovej hadice	Skontrolujte odtokovú hadicu.
		Upchaný lter	Skontrolujte hrubý lter.(Pozrite si kapitolu s názvom „Čistenie Itra“.)
		Kuchynský drez je upchaný.	Skontrolujte kuchynský drez, aby ste sa uisli, že dobre odteká.Ak problém spočíva v tom, že kuchynský drez neodteká, budete potrebovať skôr inštalatéra ako opravára umývačiek riadu.
Všeobecné problémy	Penenie v umývačke	Nevhodný čisaci prostriedok	Používajte iba špeciálny čisaci prostriedok, aby sa zabránilo peneniu.Ak k tomu dôjde, otvorte umývačku a nechajte mydliny odpariť. Nalejte pribl. 4 litre studenej vody do umývačky.Zatvorte a zaiste umývačku, potom vyberte akýkolvek cyklus.Umývačka vypus vodu v prvom kroku. Otvorte dvere po vypustení vody a skontrolujte, či penenie ustalo.V prípade potreby zopakujte.
		Rozliate lešdlo	Vždy ihned’ pouerajte rozliate lešdlo.
	Škvrny na vnútrajšku	Bol použitý čisaci prostriedok s farbivom.	Uiste sa, že čisaci prostriedok je bez farbiva.
	Biely povlak na vnútornom povrchu	Minerály tvrdej vody	Na vyčistenie vnútra použite vlhkú špongiu s umývacím prostriedkom na riad a gumené rukavice. Nikdy nepoužívajte iný prostriedok než čisaci prostriedok pre umývačky, inak hrozí riziko spenenia.
	Na príboroch sa objavujú hrdzavé škvrny.	Zasiahnuté predmety nie sú odolné pro korózii.
		Oplachovací program nebol spustený po pridaní soli do umývačky.Zvyšky soli sa dostali do umývacieho cyklu.	Po pridaní soli do umývačky vždy spuste rýchly umývací program bez akéhokoľvek riadu v umývačke a bez výberu funkcie Turbo (ak je k dispozícii).
		Veko zmäkčovadla nie je zatvorené.	Skontrolujte veko. Doahnite ho.
Hlučnosť	Klepotavé zvuky v umývačke	Ostrekovacie rameno naráža na predmety v koši.	Prerušte program a usporiadajte predmety, ktoré tvoria prekážku pre ostrekovacie rameno.
	Rinčiace zvuky v umývačke	Riad je voľne uložený v umývačke.	Prerušte program a usporiadajte riad v umývačke.
	Klepotavé zvuky v hadiciach	To môže byť spôsobené priamo inštaláciou, alebo prierezom potrubia.	Nemá to žiadny vplyv na funkciu umývačky riadu. V prípade pochybnos sa obráťte na kvalikovaného inštalatéra.
	Problém	Možné príčiny	Čo robit'
	Riad nie je čistý.	Riad nebol správne naložený.	Pozrite si poznámky v čas „Naloženie koša umývačky“.
		Program nebol dostatočne účinný.	Vyberte si intenzívnejší program. Pozrite si „Tabul’ku umývacieho cyklu“.
		Neuvoľnilo sa dosť čisaceho prostriedku.	Použite viac čisaceho prostriedku, alebo zmeňte váš čisaci prostriedok.
		Predmety blokujú cestu ostrekovacích ramien.	Preskupte predmety tak, aby sa ramená mohli vol’ne otáčat’.
		Filtrovacia sústava v spodnej čas umývacej skrine nie je čistá, alebo nie je správne nasadená. To môže spôsobit zablokovanie trysiek ostrekovacích ramien.	Vyčiste alebo správne nasad’te ltrovaciu zostavu. Vyčiste trysky ostrekovacích ramien. Pozrite si „Čistenie ostrekovacích ramien“.
Nedostatočný umývací výsledok
	Škvrny na skle	Kombinácia mäkkej vody a príliš veľkého množstva čisaceho prostriedku.	Použite menšie množstvo čisaceho prostriedku, pokial’ máte mäkkú vodu a zvoľte najkratší cyklus pre umývanie riadu, ak chcete, aby zostal čistý.
	Čierne alebo sivé stopy na riade	Hliníkový riad sa oeral o riad.	Použite jemný abrazívny čisaci prostriedok na odstránenie týchto stôp.
	Čisaci prostriedok zostal v dávkovačoch.	Riad zablokoval dávkovače.	Znovu správne vložte riad.
Neuspokojivý výsledok sušenia	Riad nie je čistý.	Nesprávne naloženie	Naložte umývačku podľa pokynov.
		Príliš málo lešdla	Zvýšte množstvo lešdla / doplňte dávkovač lešdla.
		Riad bol vybraný príliš skoro.	Nevyberajte umývačku ihned’ po umývaní. Mierne otvorte dvere tak, aby mohla para uniknúť. Začnite vyberať riad, až ked’ bude len mierne teplý na dotyk. Najprv vyprázdnite spodný kôš. Tým zabránite vode padať z horného koša.
		Bol zvolený nevhodný program.	V krátkom programe je nižšia teplota umývania. To ež znížuje čisaci výkon. Vyberte si program s dlhšou dobou umývania.
		Použie príborov s nekvalitným povrchom	Odtok vody je sťažený s týmito predmetmi. Príbory alebo riad tohto typu nie sú vhodné na umývanie v umývačke.

Kódy	Význam	Možné príčiny
E1	Dlhší prívodný čas.	Kohúky nie sú otvorené, alebo prívod vody je obmedzený, alebo tlak vody je príliš nízky.
E4	Pretečenie.	Niektorá časť umývačky nestesní.
E8	Zlyhanie orientácie rozdel’ovacieho venlu.	Prerušený obvod alebo porucha rozdel’ovacieho venlu.

VAROVANIE!

• Pokiaľ dôjde k pretečeniu, tak pred zavolaním servisu vypnite hlavný prívod vody.
• Ak zostala voda v záchytnej vani, pretože došlo k preplneniu alebo malej netesnos, tak pred opätovným spustením umývačky riadu sa musí voda odstrániť.

Technické údaje

605mm (so zatvorenými dverami) 598 845 1175

Výška:	845 mm
Šírka:	598 mm
HÍbka:	605 mm (so zatvorenými dverami)
Tlak vody:	0,04 - 1,0 MPa
Napájanie:	pozrite si typový štok
Nosnosť:	1 nastavení miest2

List umývačky riadu pre domácnosť podľa smernice EÚ 1059/2010:

Výrobca	FAGOR
Typ / Popis	LVF13A.LVF13AX
Štandardné nastavenie polôh	12
Energecká trieda 1	A++
Ročná spotreba energie 2	258 kWh
Spotreba energie štandardného umývacieho cyklu	0,91 kWh
Príkon vo vypnutom stave	0,45 W
Spotreba energie pri ponechaní v zapnutom stave	0,49 W
Ročná spotreba vody 3	2800 litrov
Trieda účinnos sušenia 4	A
Štandardný čisaci cyklus 5	ECO 50 °C
Trvanie programu štandardného umývacieho cyklu	175 min
Hladina hluku	49 dB(A) re 1 pW
Montáž	Voľne stojaci spotrebič
Môže byť zabudovaný	Á no
Výška	84,5 cm
Šírka	59,8 cm
HÍbka (s konektormi)	60,5 cm
Príkon	1930 W
Menovité napäe a frekvencia:	2 0 V~ 50 Hz3
Tlak vody (hydrodynamický tlak)	0,4-10 bar = 0,04-1 MPa

POZNÁMKA:

1. A+++ (najvyššia účinnosť) až D (najnižšia účinnosť)
2. Spotreba energie „258“ kWh za rok na základe 280 štandardných umývacích cyklov pri použi studenej vody a pri spotrebe pre nízke režimy napájania. Skutočná spotreba energie závisí na tom, ako sa spotrebič používa.
3. Spotreba vody „2800“ litrov za rok na základe 280 štandardných umývacích cyklov. Skutočná spotreba vody závisí na tom, ako sa spotrebič používa.
4. A (najvyššia účinnost) až G (najnižšia účinnost)
5. Tento program je vhodný na umytie bežne znečisteného riadu a je najviac efekvny, pokial'ide o jeho celkovú spotrebu energie a vody pre daný typ riadu.

Zariadenie spíňa aktuálne európske normy a smernice v čase doručenia:

• LVD 2006/95/EC
• EMC 2004/108/EC
• ErP 2009/125/EC

Vyššie uvedené hodnoty boli merané v súlade s normami v rámci stanovených prevádzkových podmienok. Výsledky sa môžu výrazne líšiť v závislos na množstve a znečistení riadu, tvrdos vody, množstve čisaceho prostriedku, atď.

Návod spíňa štandardy a pravidlá Európskej únie.

Naloženie košov podľa EN50242:

1.Horný kôš:

Poháre

Tanieriky

Sklenené poháre

Malé servírovacie misy

Stredné servírovacie misy

Vel'ké servírovacie misy

Dezertné taniere

Jedálenské taniere

Polievkové taniere

Oválne taniere

Informácie pre skúšku porovnatelnos v súlade s EN 50242 Nosnost: 12nastavení miest
Poloha horného koša: dolná poloha Program: ECO
Nastavenie lešdla: 6
Nastavenie zmäkčovadla: H4
Informácie pre skúšku porovnatelnos v súlade s EN 50242 Nosnost: 12nastavení miest
Poloha horného koša: dolná poloha Program: ECO
Nastavenie lešdla: 6
Nastavenie zmäkčovadla: H4

Veľké servírovacie misy

Dezertné taniere

Jedálenské taniere

Polievkové taniere

Oválne taniere

Dezertné taniere

Jedálenské taniere

Polievkové taniere

Oválne taniere

Dezertné taniere

Jedálenské taniere

[Non-Text]

FAGOR

CNAgroup

EDESA INDUSTRIAL S.L.
