NÁVOD NA OBSLUHU miniCool DS 400 BI DOMETIC

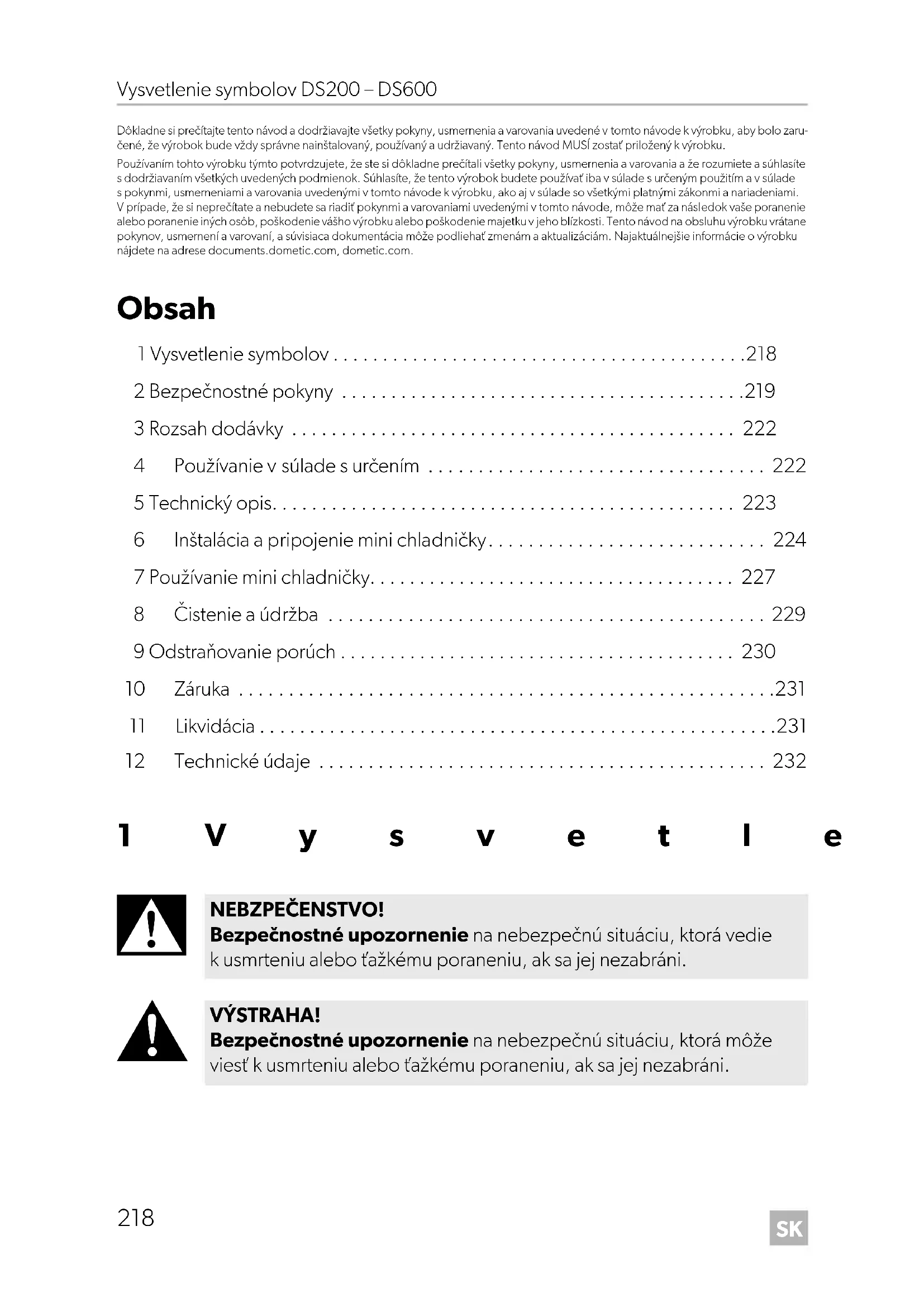

• Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby bolo zaru- čené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný. Tento návod MUSÍ zostať priložený k výrobku. Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento výrobok budete používať iba v súlade s určeným použitím a v súlade s pokynmi, usmerneniami a varovania uvedenými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže mať za následok vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blízkosti. Tento návod na obsluhu výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia môže podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na adrese documents.dometic.com, dometic.com. Obsah 1 Vysvetlenie symbolov p. 218
• 2 Bezpečnostné pokyny p. 219
• 3 Rozsah dodávky p. 222
• 4 Používanie v súlade s určením p. 222
• 5 Technický opis p. 223
• 6 Inštalácia a pripojenie mini chladničky p. 224
• 7 Používanie mini chladničky p. 227
• 8 Čistenie a údržba p. 229
• 9 Odstraňovanie porúch p. 230
• 10 Záruka p. 231
• 11 Likvidácia p. 231
• 12 Technické údaje 1Vysvetlenie symbolov p. 232

NEBZPEČENSTVO! Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá vedie k usmrteniu alebo ťažkému poraneniu, ak sa jej nezabráni. VÝSTRAHA! Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viesť k usmrteniu alebo ťažkému poraneniu, ak sa jej nezabráni. DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 218 Mittwoch, 3. März 2021 11:36 11SK DS200 – DS600 Bezpečnostné pokyny

VÝSTRAHA! Nedodržanie týchto varovaní môže mať za následok smrť alebo vážne poranenie. Nebezpečenstvo úrazu elektrickým prúdom

• Postarajte sa, aby mini chladničku nainštaloval kvalifikovaný technik podľa návodu na montáž firmy Dometic.

• Ak mini chladnička vykazuje viditeľné poškodenia, nesmiete ju uviesť do prevádzky.

• Ak je pripájací kábel mini chladničky poškodený, musí jeho výmenu vykonať výrobca, servisný technik alebo podobne spôsobilá osoba, aby sa predišlo bezpečnostným rizikám.

• Opravy na tejto mini chladničke smú vykonávať len kvalifikovaní odborníci. Neodborné opravy predstavujú riziko vážnych nebezpe- čenstiev. Nebezpečenstvo požiaru

• Chladiaci prostriedok v chladiacom okruhu je vysoko horľavý. V prípade poškodenia chladiaceho okruhu: – Vypnite mini chladničku. – Nepoužívajte otvorený oheň a zabráňte vzniku iskier. – Dobre vyvetrajte priestor. UPOZORNENIE! Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viesť k ľahkému alebo stredne ťažkému usmrteniu alebo ťažkému poraneniu, ak sa jej nezabráni. POZOR! Upozornenie na situáciu, ktorá môže viesť k materiálnym škodám, ak sa jej nezabráni. POZNÁMKA Doplňujúce informácie týkajúce sa obsluhy produktu. DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 219 Mittwoch, 3. März 2021 11:36 11SK Bezpečnostné pokyny DS200 – DS600

• V mini chladničke neuskladňujte látky, pri ktorých hrozí nebezpečen- stvo výbuchu, napr. sprejové nádoby s horľavým hnacím plynom. Nebezpečenstvo ohrozenia zdravia

• Nikdy neotvárajte absorpčný agregát. Je pod vysokým tlakom a v prípade jeho otvorenia môže spôsobiť poranenia.

• Túto mini chladničku smú používať deti od 8 rokov a osoby so zníže- nými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomosťami, keď sú pod dozorom alebo keď boli poučené o bezpečnom používaní mini chladničky a chápu, aké riziká z toho vyplývajú.

• Deti sa nesmú hrať s mini chladničkou.

• Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru.

• Deti vo veku od 3 do 8 rokov smú nakladať a vykladať mini chladničku.

UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne ťažké poranenie. Nebezpečenstvo pomliaždenia

• Nesiahajte do závesu. Nebezpečenstvo ohrozenia zdravia

• Potraviny sa smú uskladňovať len v originálnom obale alebo vhodných nádobách.

• Porovnajte údaje o napätí na typovom štítku s existujúcim zdrojom napätia.

• Mini chladnička nie je vhodná na skladovanie žieravých látok alebo látok s obsahom rozpúšťadiel.

• Izolácia chladiaceho zariadenia obsahuje horľavý cyklopentán a vyžaduje si špeciálne postupy pri likvidácii. Po uplynutí jeho život- nosti odovzdanie chladiace zariadenie na vhodnú recykláciu.

• Odtokový otvor vždy udržiavajte čistý.

• Chladiaci okruh v žiadnom prípade neotvárajte.

NEBZPEČENSTVO! Nedodržanie týchto varovaní bude mať za následok smrť alebo vážne poranenie. Nebezpečenstvo úrazu elektrickým prúdom

UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne ťažké poranenie. Nebezpečenstvo úrazu elektrickým prúdom

• Pred uvedením mini chladničky do prevádzky dbajte na to, aby boli prívod a zástrčka suché. Nebezpečenstvo ohrozenia zdravia

• Postarajte sa, aby sa v mini chladničke nachádzal len tovar, ktorý sa môže chladiť na zvolenú teplotu.

• Jedlo sa smie skladovať iba v pôvodnom balení alebo vo vhodných nádobách.

• Otvorenie dverí na dlhšiu dobu môže spôsobiť výrazné zvýšenie tep- loty v priehradkách mini chladničky.

• Pravidelne čisťte povrchy, ktoré môžu prísť do kontaktu s potravinami a prístupnými systémami na odvádzanie kondenzátu.

• Ťažké predmety, ako napr. fľaše alebo plechovky, ukladajte výlučne do dverí mini chladničky alebo na spodný nosný rošt.

• Nepoužívajte v mini chladničke žiadne elektrické zariadenia, okrem prípadu, keď výrobca odporúča používanie týchto zariadení takýmto spôsobom.

• Zariadenie neumiestňujte v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, priame slnečné žiarenie, plynové pece atď.).

• Uistite sa, že vetracie otvory nie sú prekryté.

• Dbajte na to, aby sa potraviny nedotýkali stien chladiaceho priestoru. 3 Rozsah dodávky 4 Používanie v súlade s určením Chladiaci spotrebič (označuje sa tiež ako mini chladnička) je určený na prevádzku v uzavretých budovách, ako napríklad:

• kuchynky pre personál v obchodoch, kanceláriách a iných pracovných priesto- roch

• v kateringových firmách alebo podobných veľkoobchodných prevádzkach Mini chladnička nie je vhodná na montáž do karavanov alebo obytných vozidiel. Táto mini chladnička je určená na použitie buď ako spotrebič na zabudovanie alebo ako voľne stojaci chladiaci spotrebič. Pozrite si návod na montáž. Mini chladnička je navrhnutá výlučne na chladenie a skladovanie nápojov a potravín v uzavretých nádobách, a čerstvých potravín. Mini chladnička nie je vhodná na skladovanie liekov alebo mrazenie potravín. Táto mini chladnička je vhodná iba na použitie na určený účel a použitie v súlade s týmto návodom. Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu mini chladničky. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu. Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody na výrobku spôsobené:

• nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom

• Zmeny produktu bez výslovného povolenia výrobcu

• Použitie na iné účely než na účely opísané v návode Firma Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku. 5 Technický opis Zariadenie je mini chladnička s absorpčným chladením. Ako chladivo sa používa amoniak. Všetky použité materiály sú vhodné na to, aby prichádzali do styku s potravinami. Chladiaci okruh si nevyžaduje údržbu. Mini chladnička je dostupná ako voľne stojaca verzia (FS) a ako verzia na zabudovanie (BI). Voľne stojaca verzia je určená na voľne postavenie. Kryt chladiaceho agregátu chráni horúce časti chladiaceho agregátu. Nožný rám s vetracími otvormi zabezpe- čuje dostatočné vetranie. Demontážou nožného rámu a krytu chladiaceho agregátu je mini chladničku možné použiť ako verziu na zabudovanie. Verzia na zabudovanie je určená na montáž do nábytku. Nedisponuje nožným rámom alebo krytom chladiaceho agregátu. Teplota sa nastavuje na termostatickej regulácii vo vnútri mini chladničky. Elektronika kontroluje funkciu mini chladničky po každej fáze odmrazovania mera- ním poklesu teploty výparníka. Ak deteguje problém, vypne mini chladničku a vnútorné osvetlenie nepretržite bliká. Mini chladnička je vybavená funkciou automatického odmrazovania. Každá fáza odmrazovania trvá 2 hodiny. 39 hodín po zapnutí chladiaceho zariadenia začne prvá fáza odmrazovania. Potom sa fáza odmrazovania vykonáva každých 22 hodín. Rozmrazená voda preteká cez odtokovú rúrku z odkvapového kanála do nádoby výparníka, ktoré je umiestnená dole na zadnej strane mini chladničky. Rozmrazená voda sa automaticky odparí do cirkulujúceho vzduchu, takže nádobu nie je potrebné vyprázdňovať. Dva dverové snímače kontrolujú, či sú dvere otvorené. DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 223 Mittwoch, 3. März 2021 11:36 11SK Inštalácia a pripojenie mini chladničky DS200 – DS600

Rôzne typy mini chladničiek sú zobrazené na nasledovných obrázkoch:

Pri inštalácii mini chladničky dodržujte nasledujúce pokyny:

• Mini chladničku nainštalujte tak, aby sa zohriaty vzduch mohol dobre odvádzať (buď smerom hore alebo do strán, obr. 5, strane 7). Č. Vysvetlenie 1 Termostat 2 Osvetlenie vnútorného priestoru 3 Kryt chladiaceho agregátu (iba vo voľne stojacich modeloch) 4 Výparník 5Klapka 6 Dverový zámok (voliteľné) 7 Snímač vzduchu 8 Nožný rám (iba vo voľne stojacich modeloch) 9Polica 10 Senzor výparníka 11 Dverový snímač 12 Dverové vložky DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 224 Mittwoch, 3. März 2021 11:36 11SK DS200 – DS600 Inštalácia a pripojenie mini chladničky

• Otvory (vetracie otvory atď.) v kryte alebo na miestach zabudovania udržiavajte voľné, bez akýchkoľvek predmetov.

6.2 Inštalácia voľne stojacej verzie

Pri postavení mini chladničky vo voľnej stojacej polohe dodržujte nasledujúce pokyny:

• Ubezpečte sa, že kryt na ochranu horúcich komponentov chladiaceho agregátu je nasadený.

• Ubezpečte sa, že podlahový rám na zabezpečenie vhodnej cirkulácie vzduchu je na svojom mieste. ➤ Postavte mini chladničku na rovný podklad. Na kontrolu vodorovnej polohy pou- žite vodováhu.

6.3 Inštalácia verzie na zabudovanie

Ak si želáte nainštalovať mini chladničku do skrinky, postupujte podľa nasledujúcich informácií:

• Postavte mini chladničku na rovný podklad. Na kontrolu vodorovnej polohy pou- žite vodováhu.

• Dodržte vzdialenosť 20 mm od stien.

na obr. 5, strane 7 Vysvetlenie 1 Studený privádzaný vzduch 2 Zohriaty odpadový vzduch 3 Voľný priestor nad mini chladničkou, ak odpadový vzduch nemôže dostatočne prúdiť nahor alebo do strany UPOZORNENIE! Ohrozenie zdravia Zariadenie musí byť upevnené podľa opisu v návode, aby sa zabránilo ohrozeniu následkom jeho nestability/uvoľnenia. DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 225 Mittwoch, 3. März 2021 11:36 11SK Inštalácia a pripojenie mini chladničky DS200 – DS600

• Vzduch musí cirkulovať bez akéhokoľvek obmedzenia (obr. 5, strane 7).

• Celý chladiaci agregát musí zasahovať do vetracieho potrubia.

• Vzduch vo vetracom potrubí nesmie byť zohrievaný inými zdrojmi tepla.

• Vetracia mriežka musí mať prierez minimálne 200 cm². Pri inštalácii mini chladničky postupujte nasledovne (obr. 6, strane 8): ➤ Postavte mini chladničku a priskrutkujte nožičky zariadenia.

6.4 Montáž rukoväti dverí (voliteľné)

➤ Pri montáži rukoväti dverí postupujte podľa obrázku (obr. 7, strane 8). ➤ Pri demontáži rukoväti dverí postupujte podľa obrázku (obr. 8, strane 8).

Doraz dverí môžete zmeniť tak, aby sa dvere otvárali namiesto doprava smerom doľava. ➤ Pri výmene dorazu dverí postupujte podľa obrázkov: – Voľne stojaca verzia: obr. 9, strane 9 až obr. c, strane 10 – Verzia na zabudovanie: obr. 0, strane 9 až obr. b, strane 9

6.6 Výmena dekoru dverí

Dekor dverí má nasledujúce rozmery: ➤ V prípade potreby demontujte rukoväť dverí (kap. „Montáž rukoväti dverí (voli- teľné)“ na strane 226). ➤ V prípade potreby odstráňte poistný krúžok zámku dverí. ➤ Pri demontáži dekoru dverí postupujte podľa obrázku (obr. d, strane 10). ➤ Pri montáži dekoru dverí postupujte podľa obrázku (obr. e, strane 10). 7 Používanie mini chladničky

Skôr, ako novú mini chladničku uvediete do prevádzky, z hygienických dôvodov by ste ju mali zvnútra a zvonku poutierať vlhkou handrou (pozri aj kap. „Čistenie a údržba“ na strane 229).

• Mini chladničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné.

• Pre optimálnu spotrebu energie umiestnite police a zásuvky podľa ich umiestne- nia pri dodaní.

• Pravidelne kontrolujte, či tesnenie dverí stále pevne drží. Model Šírka Výška Hrúbka DS200 383 + 0,5 mm 310 + 0,5 mm 2 mm DS300 383 + 0,5 mm 395 + 0,5 mmDS400 383 + 0,5 mm 395 + 0,5 mmDS600 449 + 0,5 mm 408 + 0,5 mm POZOR! Nebezpečenstvo poškodenia

• Dbajte na to, aby sa nápoje alebo jedlá v sklenených nádobách neschladili príliš silno. Pri zmrazení nápoje alebo tekuté jedlá zväčšia svoj objem. Sklenené nádoby sa tak môžu zničiť.

DS200, DS300 Postupujte podľa obrázka (obr. f, strane 11). DS400, DS600 Postupujte podľa obrázka (obr. g, strane 11).

Dodržte nasledujúce body, aby ste predišli plytvaniu potravinami:

• Zabráňte kolísaniu teploty v čo najväčšej možnej miere. Chladničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné. Skladujte potraviny tak, aby vzduch stále mohol dobre cirkulovať.

• Prispôsobte teplotu množstvu a druhu potravín.

• Skladujte rôzne druhy potravín, ako je znázornené na obrázkoch.

• Potraviny dokážu ľahko absorbovať alebo uvoľňovať pachy či chute. Potraviny vždy skladujte zakryté alebo vuzavretých nádobách/fľašiach. ➤ Nastavte termostatickú reguláciu (obr. h, strane 12) do prostrednej polohy. V závislosti od naplnenia a podmienok inštalácie môže byť potrebná iná poloha. Otáčaním regulátora smerom k veľkému symbolu sa zintenzívňuje chladenie; otáčaním k menšiemu symbolu sa intenzita chladenia znižuje. POZNÁMKA Po zapnutí potrebuje mini chladnička niekoľko hodín na dosiahnutie teploty chladenia v priehradke mini chladničky. DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 228 Mittwoch, 3. März 2021 11:36 11SK DS200 – DS600 Čistenie a údržba

7.6 Vypnutie a skladovanie

• Na odstránenie vrstvy námrazy alebo uvoľnenie primrazených pred- metov nepoužívajte tvrdé alebo špicaté nástroje.

9 Odstraňovanie porúch Porucha Možná príčina Riešenie Žiadne chladenie, absorpčný agregát studený Zástrčka nie je zapojená Zapojte zástrčku do zásuvky. Zásuvka nevedie napätie Skontrolujte bytovú poistku. Elektronika alebo snímače sú nefunkčné Autorizovaný servisný technik: Inštalácia novej elektroniky alebo snímačov. Nefunkčná ohrevná patróna Autorizovaný servisný technik: Inštalácia novej ohrevnej patróny. Fáza odmrazovania aktívna Nevyžaduje sa žiadny krok Žiadne chladenie, absorpčný agregát teplý Chladnička nie je vo vodorovnej polohe Vyrovnajte chladničku do vodorovnej polohy. Chladnička bola zapnutá nedávno Chladenie znovu skontrolujte po 5 až 6 hodinách. Chladiaci agregát je nefunkčný Autorizovaný servisný technik: Vymeňte chladničku. Slabý chladiaci výkon Chladnička je vystavená pria- memu slnečnému žiareniu Nevystavujte chladničku priamemu slnečnému žiareniu. Dvere chladničky pri zatvorení riadne netesnia Skontrolujte vzdialenosti (obr. 5, strane 7). Autorizovaný servisný technik: Výmena tesnenia dverí. Chladnička bola nedávno naplnená Chladenie znovu skontrolujte po 5 až 6 hodinách. Tvorba námrazy v priehradke chlad- ničky Dvere chladničky pri zatvorení riadne netesnia Skontrolujte vzdialenosti (obr. 5, strane 7) Autorizovaný servisný technik: Výmena tesnenia dverí DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 230 Mittwoch, 3. März 2021 11:36 11SK DS200 – DS600 Záruka

10 Záruka Platí zákonom stanovená záručná lehota. Ak je výrobok poškodený, obráťte sa na svojho predajcu alebo pobočku výrobcu vo svojej krajine (pozri dometic.com/dealer). Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

• kópiu faktúry s dátumom kúpy,

• dôvod reklamácie alebo opis chyby. 11 Likvidácia ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie. Žiadne chladenie, vnútorné osvetlenie blikáChladnička je preťažená ➤ Odpojte zariadenie od napájania aspoň na 10 s.➤ Pripojte zariadenieTýmto sa resetuje elektronika a obnoví sa normálna prevádzka zariadenia.Ak LED-ky začnú znovu blikať, došlo k závažnej poruche:➤ Kontaktujte autorizovaný servis.Dvere nie sú správne zatvo- rené Nedostatočná cirkulácia vzduchu pre chladiaci agre- gát Chladnička nie je vo vodorovnej polohePorucha Možná príčina Riešenie DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 231 Mittwoch, 3. März 2021 11:36 11SK Technické údaje DS200 – DS600

12 Technické údaje Aktuálne vyhlásenie ES o zhode pre Vaše zariadenie nájdete na stránke príslušného výrobku na internetovej stránke dometic.com alebo sa obráťte priamo na výrobcu (pozri dometic.com/dealer). Ďalšie informácie o výrobku získate prostredníctvom QR kódu na energetickom štítku na obrázkoch alebo na stránke eprel.ec.europe.eu. DS200 DS300 DS400 DS600 Vstupné napätie: 220 – 240 V Menovitý príkon: 65 W Celkový objem: 23 l 28 l 34 l 45 l Trieda energetickej účinnosti: D Spotreba: – FS: – BI: 0,793 kWh/ 24 h 0,809 kWh/ 24 h 0,801 kWh/ 24 h 0,817 kWh/ 24 h 0,807 kWh/ 24 h 0,823 kWh/ 24 h 0,821 kWh/ 24 h 0,836 kWh/ 24 h Klimatická trieda: N SN Použitie pri určenej teplote okolia: +10 °C až +32 °C Emisie hluku: 0 dB(A) Izolačný plyn: Cyklopentán Chladiaci prostriedok: Amoniak Rozmery V × Š × H: obr. i, strane 12 obr. j, strane 13 obr. k, strane 14 obr. l, strane 15 Hmotnosť: 14kg 15kg 17kg 20kg Skúška/certifikát: DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 232 Mittwoch, 3. März 2021 11:36 11CS DS200 – DS600 Vysvětlení symbolů
