Typ produktu	Benzínová kosačka s elektrickým štartérom
Značka	Einhell
Model	GC-PM 46/4 S HW-E
Motor	4-taktný, 1 valec, 146 cm³, 2 kW
Palivo	Benzín (E10)
Objem palivovej nádrže	Približne 1 liter
Motorový olej	Približne 0,4 litra
Zapalovacia sviečka	F7RTC
Šírka kosenia	460 mm
Výška kosenia	Centrálne nastavenie, 30 až 80 mm
Pohon	Predný pohon (spojková páka)
Štartovací systém	Elektrický (12V batéria) a ručný štartér
Batéria	12V, 7 Ah, bezúdržbová
Nabíjačka	100-240 V~, 50/60 Hz, výstup 14,5 V / 0,8 A
Zberný koš	S indikátorom naplnenia
Hmotnosť	31 kg
Hladina akustického výkonu	96 dB(A)
Hladina akustického tlaku	84,5 dB(A) (neistota K=3,52 dB)
Vibrácie	6,8 m/s² (neistota K=1,5 m/s²)
Bezpečnosť	Brzda motora, zastavovacia páka, ochrana proti odletujúcim predmetom
Údržba	Výmena oleja, čistenie vzduchového filtra, kontrola sviečky, brúsenie noža
Náhradné diely	Dostupné u Einhell (www.Einhell-Service.com)

Často kladené otázky - GC-PM 46/4 S HW-E EINHELL

Ako naštartovať kosačku?

Uistite sa, že batéria je nabitá a pripojená, nádrž obsahuje benzín a olej je na správnej úrovni. Stlačte 3-krát palivové čerpadlo (primer). Držte stlačenú páku štartovania/zastavenia a otočte kľúčom zapaľovania pre elektrický štart, alebo prudko potiahnite ručný štartér po vytiahnutí lanka, kým nepocítite odpor.

Aký motorový olej použiť?

Použite kvalitný motorový olej pre 4-taktné motory (SAE 30 alebo 10W-30). Kapacita je približne 0,4 litra. Skontrolujte hladinu mierkou bez zaskrutkovania, medzi značkami min a max.

Ako nastaviť výšku kosenia?

Pred akýmkoľvek nastavovaním zastavte motor a odpojte koncovku zapaľovacej sviečky. Použite centrálnu páku nastavenia (poz. 8) na výber požadovanej výšky (30 až 80 mm). Znížte alebo zdvihnite páku, kým nezapadne do požadovanej polohy.

Ako vyčistiť kosačku po použití?

Dôkladne vyčistite spodnú časť kosačky a priestor noža po každom použití. Nakloňte kosačku dozadu (max 90°) na odstránenie trávy. Nikdy nepoužívajte vodu ani vysokotlakový čistič. Odstráňte zvyšky kefou alebo metličkou.

Čo robiť, ak kosačka abnormálne vibruje?

Okamžite zastavte motor a odpojte koncovku zapaľovacej sviečky. Skontrolujte, či sú skrutky upevnenia noža utiahnuté. Ak je nôž nevyvážený (skrútený alebo veľmi opotrebovaný), vymeňte ho za originálny nôž. Abnormálne vibrácie môžu naznačovať nebezpečnú nevyváženosť.

Ako udržiavať batériu?

Udržiavajte batériu čistú a suchú. Uistite sa, že je pevne upevnená a pripojenia sú v dobrom stave. Ak sa kosačka nepoužíva viac ako 3 mesiace, odpojte batériu a pred ďalším použitím ju úplne nabite. Používajte iba dodanú nabíjačku.

Ako vymeniť nôž?

Zastavte motor a odpojte koncovku zapaľovacej sviečky. Nakloňte kosačku na bok. Odskrutkujte strednú skrutku noža (pozor na smer otáčania). Vymeňte za identický originálny nôž. Skrutku pevne utiahnite. Nikdy nevyrovnávajte skrútený nôž.

Motor neštartuje, čo skontrolovať?

Skontrolujte, či je stlačená páka štartovania/zastavenia. Uistite sa, že v nádrži je benzín. Skontrolujte, či je zapaľovacia sviečka čistá a dobre pripojená. Ak je batéria vybitá, nabite ju. V prípade chladu niekoľkokrát zopakujte štartovací postup.

Ako uskladniť kosačku v zime?

Vyprázdnite palivovú nádrž odsávacou pumpou, potom nechajte motor bežať, kým sa nezastaví. Vymeňte teplý motorový olej. Odstráňte zapaľovaciu sviečku, nalejte približne 20 ml oleja do valca a pomaly potiahnite ručný štartér. Vyčistite zariadenie a uskladnite ho na suchom a vetranom mieste.

Kde nájsť náhradné diely pre túto kosačku?

Náhradné diely sú dostupné na stránke Einhell Service (www.Einhell-Service.com). Pri objednávke majte k dispozícii typ zariadenia, referenciu, identifikačné číslo a číslo dielu. Nože, filtre, remene a sviečky sú spotrebné diely.

NÁVOD NA OBSLUHU GC-PM 46/4 S HW-E EINHELL

Hladina akustického tlaku L _pA ...... 84,5 dB(A)

Nejistota K_pA 3,52 dB

Hladina akustického výkonu L _WA ...... 96 dB(A)

Nejistota K_WA .....1,02 dB

Noste ochranu sluchu.

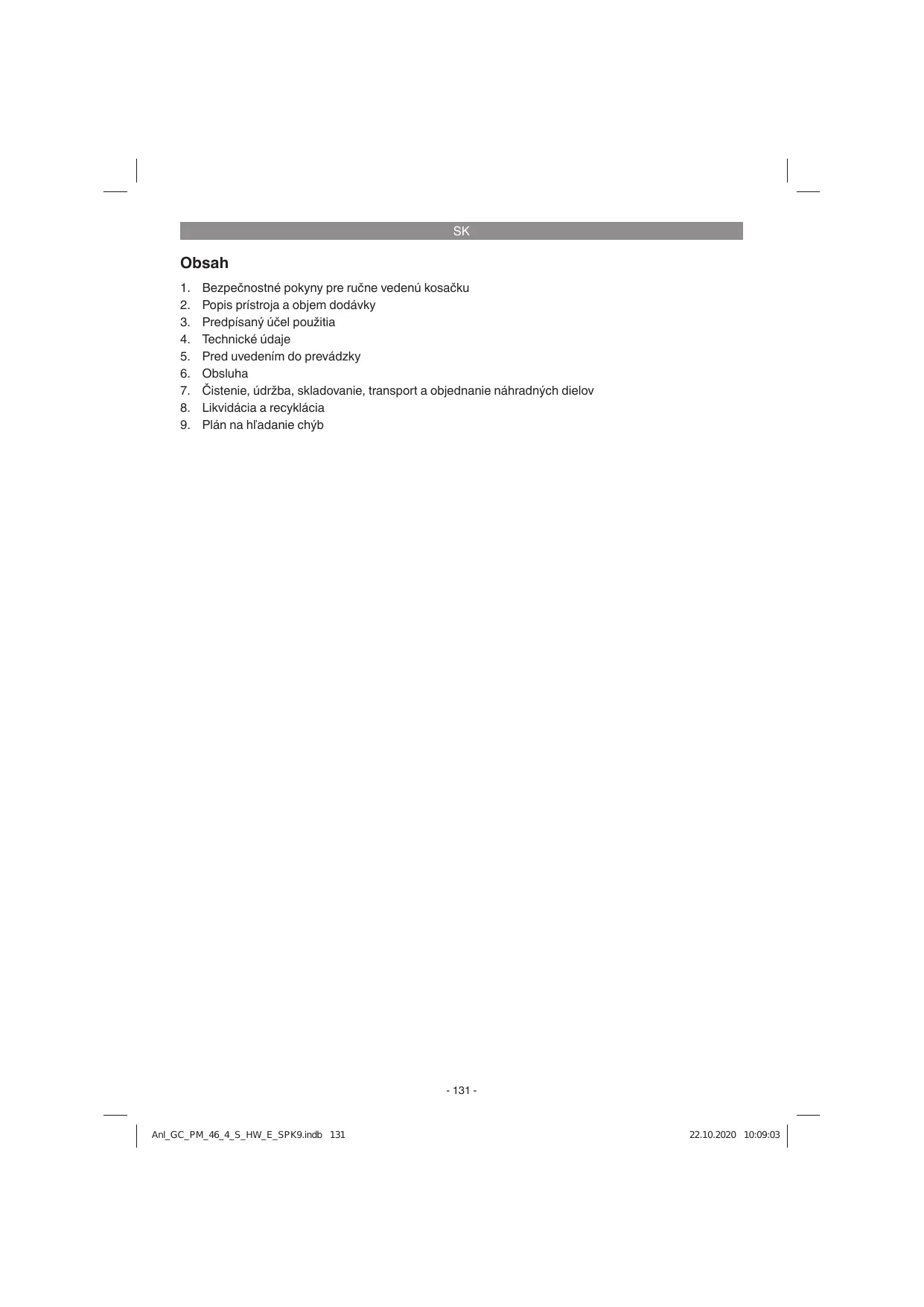

1. Bezpečnostné pokyny pre ručne vedenú kosačku
2. Popis prístroja a objem dodávky
3. Predpísaný účel použitia
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Čistenie, údržba, skladovanie, transport a objednanie náhradných dielov
8. Likvidácia a recyklácia
9. Plán na hl'adanie chýb

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny pre ručne vedenú kosačku

Pokyny

1. Starostlivo si prečítajte návod na obsluhu. Oboznámte sa s nastavovaním a správnym používaním tohto stroja, motora a dodatočných prístrojov (pokial' sú k dispozícii).
2. V žiadnom prípade nedovol'te det'om ani iným osobám, ktoré nepoznajú tento návod na obsluhu, používať túto kosačku. Miestne predpisy môžu určovať minimálny vek pre používanie tohto prístroja.
3. V žiadnom prípade nekoste, pokial' sa v blízkosti nachádzajú d'alšie osoby, predovšetkým deti alebo zvieratá. Upozornite deti a iné cudzie osoby, aby sa počas prevádzky zdržiavali mimo dosahu kosačky. Myslite na to, že osoba obsluhujúca stroj alebo používatel' stroja je zodpovedný za nehody s inými osobami alebo za škody spôsobené na ich majetku.
4. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu ako aj bezpečnostné pokyny.

Prípravné opatrenia

1. Počas kosenia je vždy potrebné použitie pevnej obuvi a dlhých nohavíc. Nikdy nekoste naboso alebo v otvorených sandáloch.

2. Skontrolujte priestranstvo, na ktorom chcete stroj použit a odstráňte z priestranstva všetky predmety ako kamene, hračky, palice a dróty, ktoré by mohli byť strojom zachytené a odvrhnuté.

3. Výstraha:

• Skladujte benzín len v nádobách, ktoré sú na to určené
• Plňte palivo vždy len vo vonkajšom prostredí a nefajčite počas procesu plnenia paliva.
• Použite plniaci lievik a odmerku. Utrite prípadný pretečený benzín.
• Benzín sa musí naplnit' pred naštartovaním motora. Počas prevádzky motora alebo v prípade, že je kosačka horúca, sa nesmie krytka benzínovej nádrže otvárať ani doplňať benzín.
• V prípade, že dôjde k vyliatiu benzínu, sa nesmiete pokúšať štartovať motor. Na-miesto toho je potrebné vyčistiť benzínom znečistenú plochu na stroji. Vyvarujte sa akémukol'vek pokusu o zapálenie, až kým sa neodparia benzínové výpary.
• Z bezpečnostných dôvodov sa musí pri poškodení vymenit' benzínová nádrž a iné nádržové uzávery.

• Zabráňte deťom prístup k benzínu.

• Vymeňte defektné tlmiče výfuku.

• Pred použitím sa musí vždy vizuálne skontrolovať, či nie sú opotrebované alebo poškodené rezacie nástroje, upevňovacie čapy a celková rezacia jednotka. Pri tejto kontrole je potrebné vypnúť motor a odpojit koncovku zapal’ovacej sviečky. Z dôvodu zabránenia nevyváženosti sa smú opotrebované alebo poškodené rezacie nástroje a upevňovacie čapy vymieňať vždy len v celých súpravách. Pri opravách smú byť používané len originálne diely a také diely, ktoré sú schválené výrobcom.
• Pri zariadeniach s viacerými nožmi dávajte pozor, pretože pri otočení jedného noža sa môžu začat' otáčat' aj ostatné nože.
• Ubezpečte sa, že sú všetky bezpečnostné zariadenia prítomné a správne fungujú. Nikdy neodstraňujte diely, ktoré slúžia ako bezpečnostné zariadenia.

Manipulácia

1. Nenechajte bežať spal’ovací motor v zatvorených miestnostiach, v których sa môže nazbierať nebezpečný kysličník uhol’natý. Motor štartujte len vo vonkajšom prostredí.
2. Koste trávnik len pri dennom svetle alebo pri dostatočnom umelom osvetlení. Ak je to možné, vystríhajte sa použitiu prístroja na mokrej tráve.
3. Dbajte vždy na bezpečný postoj pri práci vo svahu. Noste obuv s protišmykovou, pril'navou podrážkou. Pri svahoch alebo strmo klesajúcom teréne kosit' opatrne.

SK

1. Ved'te prístroj len pomalým krokovým tempom.
2. U strojoch na kolesách platí: Koste vždy kolmo na svah, nikdy smerom nahor alebo nadol.
3. Bud'te obzvlášť opatrní, ked' meníte smer jazdy vo svahu alebo v naklonenom teréne.
4. Nekoste na nadmerne strmých svahoch. Svahy so sklonom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov kosené pomocou tejto kosačky.
5. Pri pohybe späť a pri tahaní kosačky smerom vzad je potrebná zvýšená opatrnost. Nebezpečenstvo zakopnutia! Bud’te obzvlášť opatrní, ked’ obraciate kosačku alebo ked’ ju približujete k sebe.
6. V prípade, že musíte naklopiť kosačku pri transporte cez iné plochy ako trávu a keď ve-diete kosačku k ploche určenej na kosenie, je potrebné, aby bol zastavený nôž.
7. Nepoužívajte kosačku nikdy s poškodenými ochrannými zariadeniami alebo ochranných mreží alebo bez nainštalovaných ochranných zariadení, ako sú napr. nárazníkové plechy a/alebo zachytávacie ústrojenstvo na trávu.
8. Nemeňte nastavenie regulácie motora a ani ho nepretáčajte.
9. Uvoľnite motorovú brzdu predtým, než bude- te štartovať motor.
10. Naštartujte motor opatrne podľa pokynov výrobcu. Dbajte na dostatočný odstup vašich nôh od noža.
11. Pri štarte alebo zapínaní motora nesmie byť kosačka naklonená, iba ak by to bolo potrebné, musí byť kosačka pri tomto procese nadvihnutá. V takomto prípade nakloňte prístroj iba do takej miery, ako je nevyhnutne potrebné, a dvihnite iba tú stranu prístroja, ktorá smeruje preč od obsluhujúcej osoby.
12. Motor neštartujte, ak stojíte pred vyhadzovacím kanálom.
13. Nikdy neprikladajte ruky ani nohy k alebo pod rotujúce časti prístroja. Vždy sa zdržiavajte mimo vyhadzovacieho otvoru prístroja.
14. Nikdy nedvíhajte ani neprenášajte kosačku s bežiacim motorom.
15. Vypnite motor a vytiahnite sviečkový konektor, presvedčite sa o tom, že sú všetky pohyblivé diely úplne zastavené:
16. pred tým, než budete uvolňovať zablokovanie alebo odstraňovať upchatie vyhadzovacieho kanálu.
17. pred tým, než budete kosačku kontrolovať, čistiť alebo vykonávať na prístroji iné práce.
18. ak bol zasiahnutý cudzí predmet.

Vyhl'adajte poškodenie na kosačke a vyko-najte potrebnú opravu pred tým, než opätov-ne naštartujete a začnete znovu s kosačkou pracovať. Ked' kosačka začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.

1. Vypnite motor; presvedčite sa o tom, že sú všetky pohyblivé diely úplne zastavené:

- ked' sa vzdialite od kosačky

- predtým, než dotankujete.

1. Pri odstavení motora sa musí plynová páčka prestaviť do pozície „Stop“. Benzínový ventil sa musí zatvorit (pokial’ je k dispozícii).

2. Prevádzkovanie prístroja s príliš vysokou rýchlostou môže viest' k zvýšeniu rizika nehody.

3. Bud'te opatrní pri nastavovacích prácach na stroji a zabráňte prípadnému zaseknutiu prstov medzi pohybujúcim sa strihacím nástrojom a pevnými dielmi prístroja.

4. Výstraha pred horúcimi dielmi. Horúci motor, výfuk alebo pohon môže spôsobit' popálenie. Nedotýkat' sa.

5. Bezpečnostný odstup medzi krytom noža a obsluhujúcou osobou determinovaný vodia-cim držadlom sa musí vždy dodržiavať.

6. Skontrolujte kosačku, nôž a ostatné diely, keď narazíte na cudzie teleso alebo keď prístroj nadmerne vibruje.

7. Je zakázané pracovať počas búrky prípadne pri riziku bleskov.

8. Nepoužívajte kosačku v tom prípade, ak ste pri práci unavení alebo ste pod vplyvom drog, alkoholu alebo liekov.

9. Bud'te obzvlášť opatrní pri kosení na brehoch potokov, rybníkov a podobne.

10. Dávajte pozor na pevné predmety. Kosačka by sa mohla poškodiť alebo by mohlo dôjst k zraneniam.

11. Dbajte na cestnú premávku na ceste alebo v jej blízkosti. Smerujte vyhadzovanie trávy preč od cesty.

12. Vystríhajte sa miestam, kde kolesá už nemajú kontakt alebo kde je kosenie nebezpečné. Pred jazdou smerom vzad sa presvedčite o tom, že za Vami nie sú žiadne malé deti.

13. V hustej, vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie.

1. Postarajte sa o to, aby boli všetky matice, čapy a skrutky pevne dotiahnuté a prístroj v bezpečnom stave pre prácu. Uvol'nené skrutky sa musia pevne dotiahnuť.

2. Nikdy neskladujte kosačku s benzínom v nádrži vo vnútri budovy, v ktorej by mohli

SK

prípadne príst' benzínové výpary do kontaktu s otvoreným ohňom alebo iskrami. Plynový výpary by mohli viest' k explózii.

1. Pred uložením kosačky v uzatvorených priestoroch je potrebné nechat motor dostatočne vychladnút.
2. Aby sa zabránilo nebezpečenstvu vzniku požiaru, je potrebné udržiavať motor, výfuk a oblast' okolo palivovej nádrže čisté od trávy, lístia alebo vystupujúcej mastnoty (oleja).
3. Pravidelne kontrolujte zachytávacie ústrojenstvo na trávu, či na ñom nie sú opotrebované alebo nestratilo svoju funkčnosť.
4. Z bezpečnostných dôvodov vymieňajte opotrebované alebo poškodené súčiastky.
5. Uvol'nite koncovku zapal'ovacej sviečky, aby ste zabránili nedovolenému používaniu.
6. Odstráňte trávu, lístie, mastnotu a olej pred uskladnením. Na kosačku neukladajte žiadne iné predmety.
7. Pri dlhšom nepoužívaní kosačky vyprázdnit vo vonkajšom prostredí benzínovú nádrž pomocou benzínovej odsávacej pumpy (možné zakúpiť v špecializovaných obchodoch).
8. Poučte deti, že nesmú používať kosačku. Nie je to žiadna hračka.

• Pri nabíjaní batérie bezpodmienečne používajte ochranné okuliare a rukavice! Kvôli žieravej kyseline hrozí nebezpečenstvo poranenia!
• Pri nabíjaní batérie sa nesmie nosit' oblečenie zo syntetických látok, aby sa zabránilo tvorbe iskier z elektrostatického výboja.
• VÝSTRAHA! Explozívne plyny - musí sa zabrániť plameňom a iskrám.
• Táto nabíjačka obsahuje diely, ako napr. vypínač a poistka, ktoré by mohli prípadne vytvorit' elektrický oblúk a iskry. Bezpodmienečne dbajte na dobré vetranie v garáži alebo miestnosti!
• Nabíjačka je vhodná len pre bezúdržbové 12 V batérie.
• Nenabíjate batérie, ktoré nie sú „znovu nabíjatel'né“, rovnako ani poškodené batérie.
  • Dbajte na pokyny výrobcu batérie.
• Pred zapojením resp. odpojením batérie sa musí prístroj oddelit' od elektrickej siete.
• Pozor! Zabrániť výskytu ohňa a iskier.
• Pri nabíjaní sa uvoľňuje explozívny výbušný plyn.
• Prístroj uchovávať len v suchých miestnostiach.

• Opatrne! Kyselina batérie je žieravá.

• Kvapky, ktoré zasiahli pokožku a oblečenie, ihned' umyte mydlovým lúhom. V prípade vstreknutia kyseliny do oka je potrebné ho ihned' vypláchnut' vodou (15 min.) a vyhl'adať lekára.

• Nenabíjajte batérie, ktoré nie sú schopné opätovného nabíjania.
• Dbajte na údaje a upozornenia výrobcu batérie o nabíjaní batérie.
• Nenabíjajte viaceré batérie súčasne.
• Elektrický sietový kábel a nabíjacie vedenia musia byť vždy v bezchybnom stave.
• Nedovol'te prístupu det'om k batérii a nabíjačke.
• Pozor! Pri silnom plynovom zápachu hrozí akútne nebezpečenstvo výbuchu. Prístroj nevypínajte. Batériu neodpájajte zo sie-te. Okamžite riadne vyvetrajte miestnosť. Nechajte skontrolovať batériu v zákazníckom servise.
  • Nepoužívajte kábel na iné účely.
• Nenoste nabíjačku zavesenú za kábel a nepoužívajte ho aby ste ním vytiahli zástrčku zo zásuvky. Chráně elektrický kábel pred teplom, olejom a ostrými hranami.
• Pravidelne kontrolujte prípadné poškodenia Vášho prístroja.
• Defektné alebo poškodené súčiastky musia byť odborne opravené alebo vymenené v zákazníckom servise, pokial' nie je v návode na obsluhu uvedené inak.
  • Dodržiavajte hodnotu siet'ového napätia.
• Udržujte pripojenia čisté a chráňte ich pred koróziou.
• Pred akýmikol'vek čistiacimi a údržbovými prácami sa musí prístroj oddelit od elektrickej siete.
• Pri pripojení a nabíjaní batérie musíte nosit ochranné rukavice odolné voči kyselinám a ochranné okuliare.
• Pozor! Neprekračujte dobu nabíjania. Po ukončení nabíjania vytiahnite sieťovú elektrickú zástrčku zo zásuvky a oddel'te nabíjačku od batérie.

1. Batérie nerozkladajte!
2. Batérie nedeformujte!
3. Batérie nevhadzujte do ohňa!
4. Batérie uchovávajte dostatočne mimo dosahu detí.
5. Pri výmene batérie nenechávajte deti bez dozoru!
6. Neuchovávajte batérie v blízkosti ohňa, pecí alebo iných tepelných zdrojov. Nevystavuje batériu priamemu slnečnému žiareniu. Nepoužívajte ju ani ju neuskladňujte vo vozidlách v horúcom počasí.
7. Nepoužité batérie držte v dostatočnej vzdialenosti od kovových predmetov. Mohlo by to viest' k skratu batérie a tým poškodeniu, prepáleniu alebo dokonca k nebezpečenstvu požiaru.
8. Pokial' prístroj dlhší čas nepoužívate, batériu z prístroja vyberte!
9. Vytečené batérie NIKDY nechytajte bez príslušných ochranných prostriedkov. Ak sa vytečená tekutina dostane do kontaktu s pokožkou, musíte pokožku v tejto oblasti okamžite opláchnuť pod tečúcou vodou. V každom prípade zabráňte, aby došlo ku kontaktu očí a úst s tekutinou. V takomto prípade okamžite vyhl’adajte lekársku pomoc.
10. Kontakty batérie ako aj protil'ahlé kontakty v zariadení pred založením vyčistite.

Tento prístroj smie byť používaný deťmi vo veku 8 rokov a staršími, ako aj osobami so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkami skúseností a vedomostí, pokial’ budú pod dohl’adom alebo budú poučené ohľadne bezpečného používania prístroja a o príslušných z toho plynúcich rizikách. Deti sa nesmú s prístrojom hrať. Čistenie a užívatel’skú údržbu nesmú vykonávať deti, pokial’ nie sú pod dozorom.

Likvidácia

Batérie: Likvidovať výlučne len prostredníctvom autoservisov, špeciálnych zberných miest alebo zberov zvláštneho odpadu. Informujte sa na miestnej samospráve.

Výstraha!

Aj napriek tomu, že budete tento prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením tohto prístroja môže dôjst’ k výskytu týchto nebezpečenstiev:

1. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
2. Poškodenie zdravia, ktoré sú následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Vysvetlenie výstražného štítku na prístroji (pozri obr. 21)

1) Prečítajte si návod na obsluhu
2) Výstraha! Nebezpečenstvo v dôsledku vymrštených častí. Dodržiavať bezpečnostný odstup.
3) Nebezpečenstvo! Ostré nože - Pred všetkými údržbovými prácami, pred ošetrovaním, čistením a nastavovaním vypnite motor a vytiahnite koncovku zapaľovacej sviečky.
4) Pred uvedením do prevádzky naplňte olej a palivo.
5) Pozor! Používajte ochranu sluchu a ochranné okuliare.
6) Garantovaná hladina akustického výkonu.
7) Pozor! Horúce diely. Dodržiavať odstup.
8) Tankujte len s vypnutým motorom.
9) Výstraha pred reznými poraneniami. Pozor, rotujúce nože.
10) Priebeh štartovania
11) Štartovacia/zastavovacia páčka motora (l=motor zap; 0=motor vyp)
12) Páčka jazdy (spojková páčka)
13) Určené len na použitie v suchých miestnostiach
14) Trieda ochrany II

SK

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-20)

1a. Štartovacia/zastavovacia páčka motora (brzda motora)
1b. Páčka jazdy (spojková páčka)
2. Palivové čerpadlo (pumpa)
3. Horné a spodné posuvné držadlo
4a. Zachytávacie vrece
4b. Ukazovatel' stavu naplnenia
5a. Vyhadzovacia klapka
5b. Kryt klinového remeňa
6. Krytka plnenia nádrže
7. Olejová plniaca skrutka
8. Nastavovacia páčka výšky rezu
9a. Štartovacie lanko
9b. Hák pre štartovacie lanko
10. 2x káblová svorka
11. 4x hviezdicová matica
12a. 2x skrutka krátka
12b. 2x skrutka dlhá
13. Sviečkový kl'úč
14. Nabíjačka
15. Nabíjacia zástrčka
16. Zástrčka prístrojovej siete
17. Zástrčka batérie
18. Kryt batérie
19. Batéria 12V 7 Ah
20. Koncovka zapal'ovacej sviečky
21. 2x kl'účik zapal'ovania
22. Zámok zapal'ovania

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/ transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte, či obsah dodávky kompletný.
• Skontrolujte, či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrat's plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Predpísaný účel použitia

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obslu-hujúca osoba, nie však výrobca.

Benzínová kosačka trávnika je určená pre súkromné používanie v domácej záhrade a rekreačných záhradách.

Za kosačky trávnika pre súkromné použitie v domácich a rekreačných záhradách sa považujú také kosačky, ktorých ročné použitie spravidla neprekračuje 50 hodín a ktoré sa používajú na ošetrovanie trávnatých plôch alebo trávnikov, nie však na verejných priestranstvách, v parkoch, na športoviskách ani v pol'nohospodárstve a lesnom hospodárstve.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako

SK

Dodržiavanie návodu na obsluhu pripojenú výrobcom k tomuto prístroju je predpokladom pre správne použitie kosačky trávnika. Návod na obsluhu obsahuje zároveň podmienky pre prevádzku, ošetrovanie a údržbu prístroja.

Pozor! Kvôli telesnému ohrozeniu obsluhujúcej osoby sa kosačka nesmie použit na nasledujúce práce: na zastrihovanie krovín, živých plotov a kríkov, na rezanie a drvenie pergolových porastov alebo na kosenie trávnika na strešných porastoch alebo balkónových kvetináčoch, na čistenie (odsávanie) chodníkov a ani ako drvička na drvenie vetiev a konárov stromov a zo živého plota. Ďalej nesmie byt kosačka používaná ako motorová plečka a ani na vyrovnávanie nerovností pôdy, ako napr. krtincov.

Z bezpečnostných dôvodov nesmie byť kosačka používaná ako hnací agregát pre iné pracovné nástroje alebo akékol'vek nástrojové sady.

4. Technické údaje

Typ motora: .....jednovalcový štvortaktový motor .....146 ccm/2 kW
Pracovné otáčky n _0 : ......2900 ± 100 min ^-1
Palivo: Benzín (E10)
Objem nádrže: cca 1 l
Motorový olej: cca 0,4 l
Zapal'ovacia sviečka: ...... F7RTC
Nastavenie výšky rezu: .... centrálne (30-80 mm)
Šírka rezu: 460 mm
Hmotnost: 31 kg

Nabíjačka

Sietové napätie: ...... 100-240 V AC \~ 50/60 Hz
Nominálne výstupné napätie: ......14,5 V d.c.
Nominálny výstupný prúd 0,8 A
Kapacita batérie: 7 Ah
Trieda ochrany: ...... II / ☐
Napätie batérie: 12 V

Hlučnosť a vibrácie

Hladina akustického tlaku L _pA ...... 84,5 dB (A)

Nepresnost' K_pA 3,52 dB

Hladina akustického výkonu L _WA ...... 96 dB (A)

Nepresnost' K_WA 1,02 dB

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobit' poškodenie sluchu.

Emisná hodnota vibrácie a_h=6,798 m/s^2

Faktor neistoty K = 1,5 m/s ^2

Malo by sa vyvarovať dlhšie trvajúcej práci kvôli silnej tvorbe hluku a vibrácií.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
  • Prispôsobte spôsob práce prístroju.
• Prístroj nepreťažujte.
  • V prípade potreby nechajte prístroj skontrolovať.
• Prístroj vypnite, pokial' ho nepoužívate.

5. Pred uvedením do prevádzky

5.1 Zloženie komponentov

Pri zakúpení sú v objeme dodávky niektoré diely demontované. Skladanie je jednoduché, v prípa-de že sa dodržiavajú nasledujúce pokyny.

Pozor! Pri skladaní a za účelom údržbových prác potrebujete nasledujúce dodatočné nástroje, ktoré nie sú súčasťou dodávky:

• plochá olejová zachytávacia vaňa (na výmenu oleja)
  • odmerka 1 liter (vhodná pre olej / benzín)
  • kanister na benzín
• lievik (vhodný pre vloženie do plniaceho hrdla nádrže)
• bežné utierky (pre utieranie zvyškov oleja / benzínu; znečistené utierky odstrániť na čerpacích staniciach)
• benzínové odsávacie čerpadlo (umelohmotné vyhotovenie, možné zakúpiť v špecializovaných obchodoch)
• olejová kanvica s ručnou pumpou (možné zakúpiť v špecializovaných obchodoch)
  • motorový olej

SK

Montáž

1. Namontujte spodné a horné posuvné držadlo (pol. 3) podľa obr. 3a-3b. Podľa požadovanej výšky rukováte vyberte jeden z otvorov určených na upevnenie.
   Dôležité! Na obidvoch stranách sa musí nastavit rovnaká výška!
2. Zavesit držiak štartovacieho lanka (pol. 9a) na príslušný hák tak, ako to je zobrazené na obr. 3c.
3. Lankové vedenia zafixovať pomocou priložených káblových svoriek (pol. 10) na posuvnom držadle.
4. Jednou rukou nadvihnúť vyhadzovaciu klapku (pol. 5a) a zavesiť vrece na zachytávanie trávy (pol. 4a) tak, ako to je zobrazené na obr. 4a.

Výstraha! Pred montážou batérie by mala poverená osoba odložit' kovové náramky, náramkové hodinky, prstene a podobne. Ak by sa tieto predmety dostali do kontaktu s pólami batérie alebo káblami vodiacimi elektrický prúd, môže to viest' k popáleninám.

Výstraha! Pred každým uvedením do prevádzky skontrolujte izolácie káblov a zástrčku. V prípade poškodenia izolácie prístroj nesmie byť uvedený do prevádzky.

Výstraha! Opravy vykonávajte iba v odbornom servise alebo u výrobcu.

5.2 Montáž a demontáž batérie (obr. 13-16)

Otvorte kryt batérie (obr. 13/pol. 18). Postavte batériu (pol. 19) na podstavec (obr. 14). Najskôr zapojte červený kábel na + a potom modrý kábel na - (obr. 15). Spojte zástrčku batérie (obr. 16/pol. 17) so zástrčkou prístrojovej siete na kosačke (obr. 16/pol. 16). Demontáž sa uskutoční v opačnom poradí.

5.3 Nabíjanie batérie pomocou nabíjačky (obr. 17-19)

Ak sa batéria vybije, je možné ju nabiť pomocou nabíjačky (súčasť dodávky) cez elektrickú sieť v domácnosti. Odpojte batériu rozpojením zástrčky batérie (pol. 17) od zástrčky prístrojovej siete (pol. 16).

Pozor! Nabíjaním môže dôjst' k vzniku nebezpečného výbušného plynu, preto je potrebné počas nabíjania zabrániť vzniku iskier a otvorenému ohňu.

Doba nabíjania závisí od stavu nabitia batérie. V prípade prázdnej batérie sa môže približná doba nabíjania vypočítať pomocou tohto vzorca:

doba nabíjania/h =

V prípade normálne vybitej batérie tečie vysoký začiatočný prúd približne vo výške nominálneho prúdu. S pribúdajúcou dobou nabíjania klesá nabíjací prúd.

SK

5.4 Nastavenie výšky rezu

Pozor! Nastavovanie výšky kosenia sa smie vykonávať len v prípade, že je vypnutý motor a vytiahnutá koncovka zapal’ovacej sviečky.

• Pred tým, než začnete s kosením, skontrolujte, či nie sú rezacie ústrojenstvá tupé a nie sú poškodené upevňovacie prostriedky. Tupé a / alebo poškodené rezacie ústrojenstvo je potrebné vymeniť, aby nedošlo ku vzniku nevyváženosti. Pri tejto kontrole je potrebné vypnúť motor a odpojiť koncovku zapaľovacej sviečky.
• Nastavenie výšky rezu sa uskutočňuje centrálné pomocou páčky na nastavovanie výšky rezu (obr. 7/pol. 8). Môžu byť nastavené rôzne výšky rezu.
• Stlačte páčku na nastavovanie výšky rezu a potiahnite ju do požadovanej polohy. Nechajte zapadnúť nastavovaciu páčku výšky rezu.

6. Obsluha

Pozor! Motor sa dodáva bez prevádzkových lá- tok. Pred uvedením do prevádzky preto bezpodmienečne naplňte olej a benzín.

Po dlhšej odstávke batériu pred spustením do prevádzky plne nabite (ods. 5.5).

Bezpečnostná skúška štartovacej/zastavovacej páčky motora

Aby sa zabránilo nechcenému štartu kosačky a zároveň zabezpečilo rýchle zastavenie motora a noža v prípade nebezpečenstva, je kosačka vybavená štartovacou/zastavovacou páčkou (obr. 5a/pol. 1a). Táto páčka musí byť stlačená (obr. 5b) pred naštartovaním kosačky. Po uvol’není štartovacej/zastavovacej páčky motora sa musí táto páčka vrátit’ do východiskovej polohy (obr. 5a).

Pred tým, než naštartujete motor, by ste mali tento proces niekol'kokrát zopakovať, aby ste sa presvedčili o tom, že páčka a lankové vedenie správne fungujú.

Zopakujte tento test ešte raz s naštartovaným motorom. Po uvoľnení štartovacej/zastavovacej páčky sa musí motor zastaviť do niekolýkých sekúnd. Pokial’ tomu tak nie je, obráťte sa na zákaznícky servis.

Nebezpečenstvo: Rezný nôž rotuje, keď sa naštartuje motor.

6.1 Štartovanie motora

6.1.1 Štart pomocou E-štartéra

1. Presvedčite sa o tom, že je kábel zapal'ovania správne zapojený na zapal'ovacích sviečkach.
2. Stlačit 3x palivové čerpadlo (pumpu) (obr. pol. 2). V prípade teplého motora sa môže tento bod vynechat.
3. Postavte sa za kosačku. Jednou rukou stlačte štartovaciu/zastavovaciu páčku motora (obr. 5). Druhá ruka je na klúčiku zapal'ovania.
4. Naštartujte motor otočením kl'účika zapal'ovania v zámku zapal'ovania (obr. 1/pol. 22). Ked' motor naštartuje, otočte okamžite kl'účikom zapal'ovania spät do východiskovej polohy. Opätovné stlačenie kl'účika zapal'ovania počas behu motora vedie k poškodeniu štartovacieho systému.
   Upozornenie! Pri chladnom počasí môže byť potrebné zopakovať proces štartovania aj niekol’ko krát.

1. Presvedčite sa o tom, že je kábel zapal'ovania správne zapojený na zapal'ovacích sviečkach.
2. Stlačit 3x palivové čerpadlo (pumpu) (obr. 6/pol. 2). V prípade teplého motora sa môže tento bod vynechat.
3. Postavte sa za kosačku. Jednou rukou stlačte

SK

štartovaciu/zastavovaciu páčku motora (obr. 5). Druhá ruka je na štartovacej rukoväti.

1. Naštartujte motor pomocou reverzného štartéra (obr. 1/pol. 9a). K tomu potiahnite rukováť cca 10-15 cm (kým nepocítite odpor), potom silno zatiahnite trhnutím. Ak motor nenaštartuje, znovu zatiahnite za rukováť. Upozornenie! Lankové vedenie nenechat' vymrštiť späť.

Upozornenie! Pri chladnom počasí môže byť potrebné zopakovať proces štartovania aj niekol’ko krát.

Jazdný pohon

Páka jazdy/spojková páka (obr. 5a/pol. 1b): Po jej stlačení (obr. 5c) sa spojka pre jazdný po- hon zatvorí a kosačka s rozbehnutým motorom sa pohne vpred. Páčku jazdy musíte pustiť včas, ak chcete zastaviť rozbehnutú kosačku. Pred prvým kosením si vyskúšajte rozbeh a zastavenie, až kým sa neoboznámite s jazdnými vlastnosťami.

6.2 Pokyny pre správne kosenie

Nebezpečenstvo!

V žiadnom prípade neotvárajte vyhadzovaciu klapku počas vyprázdňovania zachytávacieho ústrojenstva a pokial' motor beží. Rotujúci nôž môže viest' k zraneniam.

Vyhadzovaciu klapku a zachytávacie vrece na trávu vždy starostlivo upevnite. Pred odstraňovaním je potrebné vypnút motor.

1. Oblečte si vhodné oblečenie. Noste pri práci s prístrojom pevnú obuv, nenoste žiadne sandále ani tenisky.
2. Skontrolujte rezací nôž. Nôž, ktorý je ohnutý alebo iným spôsobom poškodený, sa musí vymeníť za nový originálny nôž.
3. Naplňte benzínovú nádrž vo vonkajšom prostredí. Použite plniaci lievik a odmerku. Utrite prípadný pretečený benzín.
4. Prečítajte si a dodržiavajte návod na obsluhu ako aj pokyny ohľadne motoru a prídavných prístrojov. Uschovajte návod tak, aby bol prístupný aj pre d’alších používatel’ov prístro-

ja.

1. Výfukové plyny sú škodlivé. Motor štartujte len vo vonkajšom prostredí.
2. Ubezpečte sa, že sú všetky bezpečnostné zariadenia prítomné a správne fungujú.
3. Prístroj by mal byť obsluhovaný len jednou osobou, ktorá je takejto obsluhy schopná.
4. Kosenie mokrej trávy môže byť nebezpečné. Trávu koste pokial’ to je možné v suchom stave.
5. Upozornite iné osoby alebo deti, aby sa zdržiavali v dostatočnej vzdialenosti od kosačky.
6. Nikdy nekoste pri zlých podmienkach viditel'nosti.
7. Zdvihnite vol'ne ležiace predmety pred kosením z trávy.

6.4 Pokyny pre správne kosenie

Pozor! V žiadnom prípade neotvárajte vyhadzovaciu klapku počas vyprázdňovania zachytávacieho ústrojenstva a pokiaľ motor beží. Rotujúci nôž môže viest’ k zraneniam.

Vyhadzovaciu klapku a zachytávacie vrece na trávu vždy starostlivo upevnite. Pri odstraňovaní je potrebné vypnúť motor.

Bezpečnostný odstup medzi krytom noža a obsluhujúcou osobou determinovaný vodiacim držadlom sa musí vždy dodržiavať. Pri kosení a zmene smeru pohybu na svahoch a plochách so sklonom je potrebná zvýšená opatrnosť. Dbajte na bezpečný postoj, používajte obuv z protišmykovými, profilovanými podrážkami a dlhé nohavice. Koste vždy priečne voči svahu.

Svahy so sklonom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov kosené pomocou tejto kosačky.

Koste vždy len pomocou ostrých, bezchybných nožov, aby sa nepoškodzovali steblá trávy a aby tak trávnik nezožltol.

Pre dosiahnutie čistého obrazu kosenia trávnika je potrebné viest' kosačku, pokial' to je možné, v čo najrovnejších dráhach. Pritom by sa mali tieto dráhy prekrývať vždy niekol'kými centimetrami,

SK

aby neostali nepokosené pásy.

Udržujte spodnú stranu krytu kosačky vždy čistú a zbavujte ju od zvyškov trávy po kosení. Zvyšky trávy st'ažujú proces naštartovania a ovplyvňujú kvalitu kosenia a vyhadzovania trávy.

Zvol'te si výšku rezu v závislosti od skutočnej dížky trávy. Uskutočnite viaceré postupy kosenia, aby sa na jedenkrát skosilo maximálne 4 cm trávnika.

Pred tým, než budete vykonávať akékolľvek kontroly nožov, je potrebné vypnúť motor. Nez-abudnite na to, že sa nôž po vypnutí motora ešte niekol’ko sekúnd krúti. V žiadnom prípade sa nepokúšajte nôž zastaviť. Pravidelne kontrolujte, či je nôž riadne upevnený, v dobrom stave a dobre naostrený. Pokial’ tomu tak nie je, tak ho nabráste alebo vymeňte. Ak narazí nôž, ktorý je v pohybe, na nejaký predmet, vypnite kosačku a počkajte, kým sa nôž úplne nezastaví. Skontrolujte potom stav noža a nožového uloženia. Ak je poškodený, je potrebná jeho výmena.

Pokyny pre kosenie:

1. Dávajte pozor na pevné predmety. Kosačka by sa mohla poškodiť alebo by mohlo dôjst k zraneniam.
2. Horúci motor, výfuk alebo pohon môže spôsobit' popálenie. Nedotýkat' sa!
3. Pri svahoch alebo strmo klesajúcom teréne kosit' opatrne.
4. Chýbajúce denné svetlo alebo nedostatočné umelé osvetlenie sú dôvodom pre prerušenie kosenia.
5. Skontrolujte kosačku, nôž a ostatné diely, keď narazíte na cudzie teleso alebo keď prístroj nadmerne vibruje.
6. Nerobte žiadne zmeny nastavenia ani opravy bez toho aby ste odstavili motor. Vytiahnite koncovku kábla zapaľovacej sviečky.
7. Na ceste alebo v jej blízkosti dbajte na cestnú premávku. Smerujte vyhadzovanie trávy preč od cesty.
8. Vystríhajte sa miestam, kde kolesá už nemajú kontakt alebo kde je kosenie nebezpečné. Pred pohybom spät sa presvedčite o tom, že za Vami nie sú malé deti.

9. V hustej, vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pred odstránením trávy alebo iného upchatia odstavte motor a uvol'nite zapal'ovací kábel.

10. Nikdy neodstraňujte diely, ktoré slúžia ako bezpečnostné zariadenia.

11. Nikdy nenaplňajte benzín do motora, ktorý je ešte horúci alebo beží.

6.6 Vyprázdňovanie vreca na zachytávanie trávy

Ak je zachytávacie vrece naplnené, tak sa zníži priepustnosť vzduchu a ukazovatel’ stavu naplnenia (4b) pril’ahne tesne na zachytávacie vrece (obr. 21). Vyprázdnite zachytávací kôš a uvol’nite vyhadzovací kanál.

Nebezpečenstvo! Pred odobratím zachytávacieho vreca je potrebné vypnúť motor a počkať do úplného zastavenia rezacieho ústrojenstva.

Pri vyberaní zachytávacieho vreca nadvihnite jednou rukou vyhadzovaciu klapku a druhou rukou vyberte zachytávacie vrece za nosnú rukoväť (obr. 4a).

V súlade s bezpečnostnými predpismi zapadne vyhadzovacia klapka pri vybraní zachytávacieho vreca a uzatvorí zadný vyhadzovací otvor. V prípa-de, že pritom ostanú na otvore visieť zvyšky trávy, je potrebné z dôvodu l'ahkého štartu motora, kosačku potiahnuť približne o 1 m smerom späť.

Zvyšky kosenej trávy v kryte kosačky ako aj na pracovnom nástroji neodstraňujte rukou alebo no-hami, ale používajte pre ich odstránenie vhodné pomôcky, ako napr. kefu alebo metličku.

Na zaručenie dobrého zbierania sa musí zachytá- vacie vrece a predovšetkým vzduchová mriežka vyčistiť zvnútra po každom použití.

Zachytávacie vrece zavesovať len vtedy, ak je motor vypnutý a rezacie ústrojenstvo nie je v pohybe.

Vyhadzovaciu klapku dvihnite jednou rukou a druhou rukou držte zachytávacie vrece na rukoväti a zaveste ho pohybom zhora nadol.

6.7 Po kosení

1. Motor nechat' vždy najskôr dostatočne vychladnúť pred tým, než sa kosačka odstaví v uzatvorenej miestnosti.
2. Odstráňte trávu, lístie, mastnotu a olej pred uskladnením. Na kosačku neukladajte žiadne iné predmety.
3. Skontrolujte pred opätovným použitím všetky skrutky a matice. Uvol'nené skrutky sa musia pevne dotiahnut'.

SK

1. Pred opätovným použitím vyprázdnite vrece na zachytávanie trávy.
2. Uvol'nite koncovku zapal'ovacej sviečky, aby ste zabránili nedovolenému používaniu.
3. Dbajte na to, aby nestála kosačka v blízkosti zdroja nebezpečenstva. Plynový výpary by mohli viest' k explózii.
4. Pri opravách smú byť používané len originálne diely a také diely, ktoré sú schválené výrobcom (pozri adresu na záručnom liste).
5. Pri dlhšom nepoužívaní kosačky vyprázdnit benzínovú nádrž pomocou benzínovej odsávacej pumpy.
6. Poučte deti, že nesmú používať kosačku. Nie je to žiadna hračka.
7. Nikdy neskladujte benzín v blízkosti zdroja iskrenia. Používajte vždy certifikovaný benzínový kanister. Zabráňte deťom prístup k benzínu.
8. Naolejujte a udržiavajte prístroj.
9. Ako sa vypína motor: Aby sa vypol motor, pustite štartovaciu/ zastavovaciu páčku motora (obr. 5a/pol. 1a). Vytiahnite koncovku zapal'ovacej sviečky zo zapal'ovacej sviečky, aby ste tak zabrá- nili naštartovaniu motora. Skontrolujte pred opätovným naštartovaním lankové vedenie motorovej brzdy. Skontrolujte, či je lankové vedenie správne namontované. Prehnuté alebo poškodené brzdné lanko sa musí vymenit'.

7. Čistenie, údržba, skladovanie, transport a objednanie náhradných dielov

Pozor:

Ak motor beží, nikdy nepracujte na dieloch zapal'ovacieho ústrojenstva, ktoré vedú elektrický prúd, a ani sa ich nedotýkajte. Pred všetkými údržbovými prácami a ošetrovaním odpojte koncovku zapal'ovacej sviečky. Nikdy nevykonávajte žiadne práce na bežiacom prístroji. Práce, ktoré nie sú popísané v tomto návode na obsluhu, by mali byť vykonané len v autorizovanom servise.

7.1 Čistenie

Po každom použití by sa mala kosačka dôkladne vyčistiť. Obzvlášť je potrebné vyčistiť spodnú stranu a uloženie noža. Za týmto účelom preklopte kosačku dozadu tak, že zatlačíte posuvné držadlo nadol.

Upozornenie: Kosačka nesmie byť preklopená viac ako o 90 stupňov. Najľahšie sa odstraňuje nečistota a tráva ihned’ po kosení. Vyschnuté zvyšky trávy a nečistoty môžu mať za následok obmedzenie účinnosti kosenia. Skontrolujte preto, či je vyhadzovací kanál na trávu vol’ný od zvyškov trávy a prípadne odstráňte vyskytujúce sa zvyšky. Nečistite kosačku nikdy pomocou prúdu vody ani vysokotlakovým čističom. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Nesmú sa používať agresívne čistiace prostriedky ako odstraňovač vodného kameňa alebo čistiaci benzín.

7.2 Údržba

Intervaly údržby odoberte prosím z priloženej benzínovej servisnej knižky.

Mali by byť l'ahko naolejované raz za sezónu. Pritom odoberte kryty kolies pomocou skrutkovača a uvol'nite upevňovacie skrutky kolies.

7.2.2 Nôž

Z bezpečnostných dôvodov odporúčame nechat nôž brúsiť, vyvažovať a montovať len v autorizovanom servise. Aby sa dosialoh optimálny pracovný výsledok, odporúča sa, aby sa nôž jeden krát ročne skontroloval.

Výmena noža (obr. 8)

Pri výmene rezacieho ústrojenstva smú byť používané len originálne náhradné diely. Označenie noža sa musí zhodovať s číslom uvedeným v zozname náhradných dielov. Nikdy nemontujte iný nôž.

Poškodený nôž

Ak by sa napriek vynaloženej opatrnosti dostal nôž do kontaktu s prekážkou, ihned' vypnite motor a vytiahnite koncovku zapal'ovacej sviečky. Kosačku naklopte na stranu a skontrolujte prípadné poškodenie noža. Poškodené alebo ohnuté nože musia byt' vymenené. Nikdy sa nepokúšajte vyrovnávať ohnutý nôž. Nikdy nepracujte s ohnutým alebo silne opotrebeným nožom, ktorý spôsobuje vibrácie a môže mať za následok d'alšie poškodenie kosačky. Pozor: Pri práci s poškodeným nožom existuje nebezpečenstvo poranenia.

SK

Brúsenie noža

Ostrie noža môže byť naostrené kovovým pilníkom. Aby sa zabránilo nevyváženosti, malo by byť brúšenie vykonané len v autorizovanom servise.

7.2.3 Kontrola stavu oleja

Pozor: Motor nikdy nepoužívajte bez oleja alebo s nedostatočným množstvom oleja. Môže to spôsobitťažké poškodenia motora.

Kontrola stavu hladiny oleja:

Kosačku postavte na tvrdú, rovnú plochu. Olejovú mierku (obr. 9a/pol. 7) odskrutkujte l'avotočivým otáčaním a mierku utrite. Mierku zasuňte znovu až na doraz do plniaceho hrdla, neskrutkovat. Mierku vytiahnite von a vo vodorovnej polohe odčítajte stav hladiny oleja. Hladina oleja sa musí nachádzať medzi značkami min a max na olejovej mierke (obr. 9b).

Výmena oleja

Výmena motorového oleja by sa mala uskutočnit pri izbovej teplote.

1. Ubezpečte sa, že je zvesené zachytávacie vrece.
2. Vyprázdnite benzínovú nádrž pomocou ben-zínovej odsávacej pumpy a nechajte motor bežať tak dlho, aby sa úplne spotreboval zvyškový benzín.
3. olejovú zachytávaciu vaňu vedl’a kosačky.
4. Otvorte olejovú plniacu skrutku (pol. 7) a nakloňte kosačku o 90° nabok.
5. Otvoreným plniacim otvorom vytečie teplý olej von do olejovej zachytávacej vane.
6. Po vypustení starého oleja kosačku znovu postavte rovno.
7. Naplnit' motorový olej až po hornú značku olejovej mierky.
8. Pozor! Na skontrolovanie stavu oleja neskrutkovať olejovú mierku, ale ju len zasunút na doraz po závit.
9. Starý olej musí byť odstránený podľa platných predpisov.

7.2.4 Ošetrovanie a nastavenie lankových vedení

Lankové vedenia sa musia pravidelne olejovať a kontrolovať ich l'ahký chod.

Znečistené vzduchové filtre znižujú výkon motora kvôli nedostatočnému prívodu vzduchu do karburátora. Pri veľmi prašnom vzduchu sa musí vzduchový filter kontrolovať častejšie.

Pozor: Vzduchový filter nikdy nečistite benzínom ani horľavými rozpúšťadlami. Vzduchový filter čistite len stlačeným vzduchom alebo vyklepaním.

Čistite zapal'ovaciu sviečku pomocou medenej drôtenej kefy.

• Odoberte koncovku zapaľovacej sviečky (obr. 11/pol. 20) otočným pohybom.
• Odoberte zapal'ovaciu sviečku pomocou sviečkového kl'úča.
• Opätovná montáž sa uskutoční v opačnom poradí.

7.2.7 Kontrola klinového remeňa

Pri kontrole klinového remeňa odstráňte kryt klinového remeňa (obr. 12/pol. 5b) tak, ako to je znázornené na obr. 12.

7.2.8 Oprava

Po oprave alebo údržbe sa presvedčite o tom, že sú všetky bezpečnostné zariadenia namontované a že sa nachádzajú v bezchybnom stave. Diely s ohrozením poranenia skladovať mimo do-sahu iných osôb a detí.

Pozor: Podl'a zákona o ručení za výrobky neručíme za škody, ktoré sú spôsobené neodbornou opravou alebo ak sa pri náhradných dieloch nepoužili originálne diely alebo diely, ktoré sú našou spoločnosťou schválené. Rovnako neručíme za škody spôsobené neodbornými opravami. Objednajte si opravu v zákazníckom servise alebo u autorizovaného odborníka. Rovnako to platí pre diely príslušenstva.

7.2.9 Prevádzkové doby

Pre prevádzkové doby prosím dodržiavajte zákonné predpisy, ktoré sa môžu lokálne odlišovať.

7.2.10 Údržba a starostlivosť o batériu

• Dbajte na to, aby bola Vaša batéria vždy pevne zabudovaná.
• Musí byť zaručené bezchybné zapojenie na sietové rožvody elektrického zariadenia.
• Batériu udržiavať v čistom a suchom stave.

SK

7.3 Príprava pre uskladnenie kosačky

Výstražné upozornenie: Neodstraňujte benzín v uzatvorených miestnostiach, v blízkosti ohňa ani počas fajčenia. Benzínové výpary by mohli spôsobit' explózie alebo požiar.

1. Vyprázdnite benzínovú nádrž vhodnou benzínovou odsávacou pumpou.
2. Naštartujte motor a nechajte motor bežať tak dlho, aby sa úplne spotreboval zvyškový ben-zín.
3. Po každej sezóne urobte výmenu oleja. Za týmto účelom odstráňte starý motorový olej zo zahriateho motora a doplňte nový olej.
4. Odoberte zapal'ovaciu sviečku z hlavy valca. Naplňte olejovou kanvou cca 20 ml oleja do valca. Pomaly potiahnite štartovaciu rukováť, tak aby mohol roznesený olej chránit' vnútro valca. Zapal'ovaciu sviečku znovu naskrutkujte.
5. Vyčistite chladiace rebrá valca a teleso prístroja.
6. Vyčistite celý prístroj, aby ste tak ochránili lakovaný povrch.
7. Prístroj skladujte v dobre vetranej miestnosti alebo mieste.
8. Vyberte batériu, pokiaľ budete kosačku uskladňovať dlhšie ako 3 mesiace.

Pokyny pre skladovanie batérie si prosím pozrite v bezpečnostných pokynoch batérie (bod 3).

7.4 Príprava kosačky pre transport

1. Vyprázdnite benzínovú nádrž (pozri bod 7.3/1).
2. Nechajte motor bežať tak dlho, aby sa úplne spotreboval zvyškový benzín.
3. Vyprázdnite motorový olej z teplého motora.
4. Odoberte koncovku zapal'ovacej sviečky.
5. Vyčistite chladiace rebrá valca a teleso prístroja.
6. Zveste štartovacie lanko z háku (obr. 3c). Uvol'nite hviezdicové matice a sklopte horné posuvné držadlo smerom dole. Dbajte pritom na to, aby sa pri sklápaní nezalomili lankové vedenia.
7. Namotajte niekol'ko vrstiev kartónu medzi horné a spodné posuvné držadlo a motor, aby ste tak zabránili odieraniu.

7.5 Spotrebný materiál, opotrebovávaný materiál a náhradné diely

Náhradné diely, spotrebné a opotrebovávané materiály ako napr. motorový olej, klinový remeň, zapal'ovacia sviečka, vložka vzduchového filtra, benzínový filter, batérie alebo nože nespadajú do záruky na prístroj.

7.6 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:

• Typ prístroja
  • Výrobné číslo prístroja
  • Identifikačné číslo prístroja
  • Číslo potrebného náhradného dielu

Aktuálne ceny a informácie nájdete na stránke www.Einhell-Service.com

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

SK

9. Plán na hl'adanie chýb

Výstražné upozornenie: Najskôr vypnite motor a vytiahnite koncovku zapaľovacej sviečky pred vykonávaním inšpekcie alebo nastavovania.

Výstražné upozornenie: Ak po nastavovaní alebo oprave motor bežal niekol'ko minút, myslite na to, že sú výfuk a iné diely horúce. Preto sa ich nedotýkajte, aby ste zabránili popáleniu.

Porucha	Možná príčina	Odstránenie poruchy
Nepokojný chod, silné vibrovanie prístroja	- volné skrutky- uvolnené uloženie noža- nôž nevyvážený	- skontrolovať skrutky- skontrolovať upevnenie noža- nahradiť nôž
Motor nebeží	- štartovacia/zastavovacia páčka motora nie je stlačená- zapal’ovacia sviečka defektná- palivová nádrž prázdna	- stlačit’ štartovaciu/zastavovaciu páčku motora- obnovit’ zapal’ovaciu sviečku- doplnit’ palivo
Motor beží nepokojne	- vzduchový filter znečistený- zapal’ovacia sviečka znečistená	- vyčistiť vzduchový filter- vyčistiť zapal’ovaciu sviečku
Trávnik žltne, rez je nerovnomerný	- nôž je neostrý- príliš nízka výška rezu	- nôž naostrit’- nastaviť správnu výšku
Vyhadzovanie trávy je nečisté	- príliš malá výška rezu- opotrebovaný nôž- upchaté zachytávacie vrece	- správne nastaviť- nôž vymeniť- zachytávacie vrece vyprázdnit’
Batéria sa nenabíja	- poškodený kontakt zástrčkového spoja na batériu- batéria je poškodená	- vyčistiť kontakty- nechať batériu skontrolovať od-borníkovi, prípadne vymeniť
Štartér sa neotáča	- batéria prázdna- batéria nie je pripojená- nie sú pripojené zásuvkové spoje	- nabiť batériu- zapojiť batériu- skontrolovať zásuvkové spoje

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečit’ ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti Einhell Germany AG.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória	Príklad
Diely podliehajúce opotrebeniu*	Sviečka, vzduchový filter, benzínový filter, klinový remeň, batéria
Spotrebný materiál / spotrebné diely*	Nože
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podl’a Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

SK

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

• Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

• Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

• Doba záruky je 24 mesiacov a začína plynút od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

• Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspăť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

NL

Inhoudsopgave
