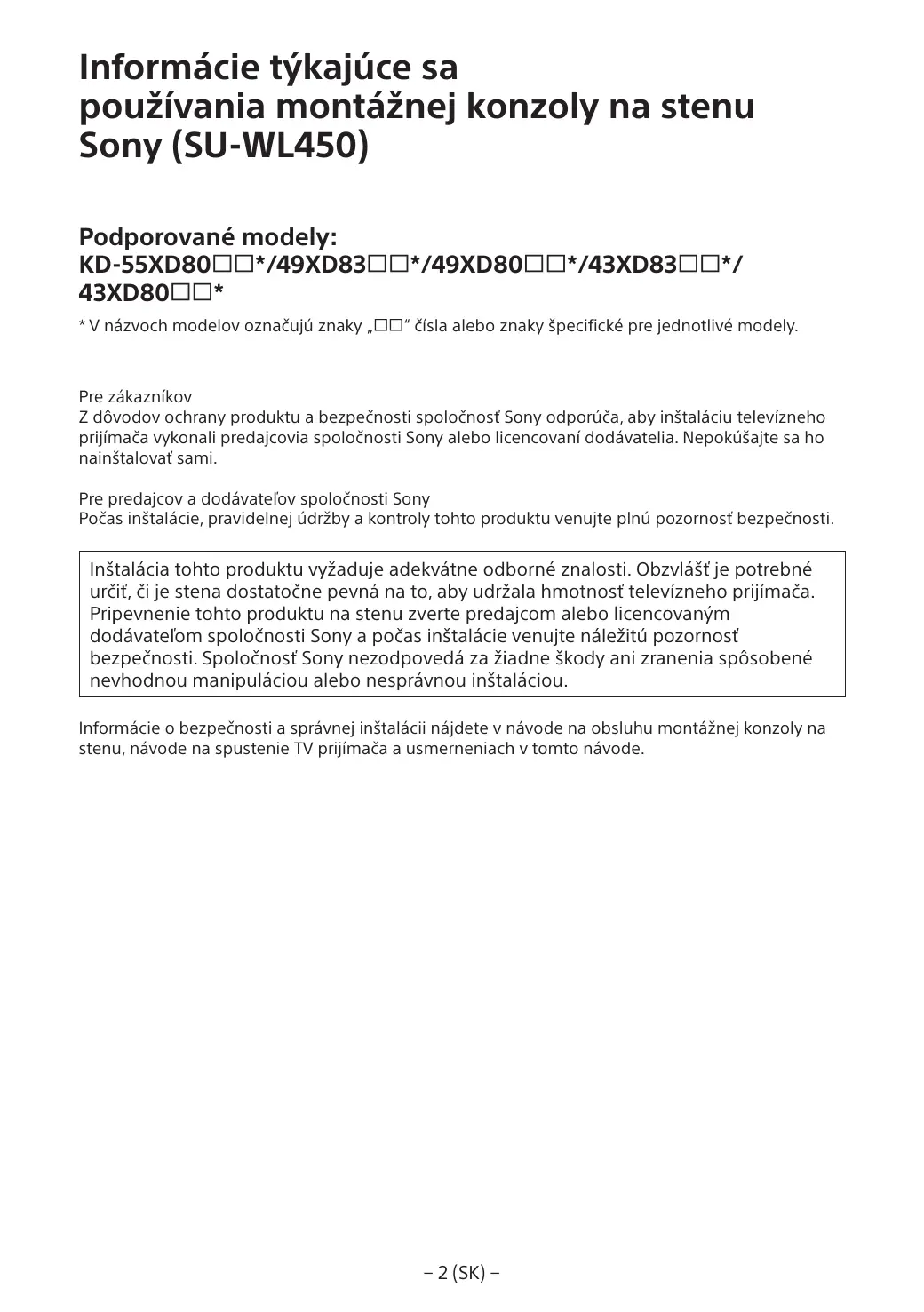

NÁVOD NA OBSLUHU KD49X8005 SONY

Konzolu sestavte správné dlePokynu vysvětlenych v tomto námodu k použiti.

Montáž základny na zed'

4 Zapojte príslušné kabely k televizoru.

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely:
KD-55XD80□*/49XD83□*/49XD80□*/43XD83□*/43XD80□*/

• V názvoch modelov označuju znaky „☐“ Čísla alebo znaky špecifikné pre jednotlivé modely.

Pre zákaznikov

Z dovodov ochrany produktu a bezpečnosti spolocnost' Sony odporúca, aby instaláciu tevizneho prijímača vykonali predajcovia spolocnosti Sony alebo licencovani dodávatelia. Nepokušajte sa hohnainstalovašami.

Pre predajcov a dodávatelov spolocrnosti Sony

Instalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlást' je potrebné určit, Č je stena dostatočne pevná na to, aby udržala hmotnost' televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel'm spolocnosti Sony a počas instalácie venujte náležitú pozornost bezpečnosti. Spolocnost' Sony nezodpovedá zaŽiadne škody ani zranenia spôsobené nevhodnou manipuláiou alebo nasprávnou instaláiou.

Informácie o bezpečnosti a správnaj instalácii najdete v námode na obsluhu montážnej konzoly na stenu, námode na spustenie TV prijímača a usmerneniach v toto námode.

Špecifikované produkty

V pripade nedodrzania bezpečnostnychPokynov moze dõjst k važnemu zraneniuelebo smrti následkom požiaru, zásahu elektrickým prudom alebo prevrhnutiavyrobu.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijimač nenamontuje správine, može dojsk nasledujúcim nahedám. Montáž zverte licencovanému dodávatevi.

TV prijimač by mohol spatnút a spôsobit vážne zranenia, napřiklad moderny alebo zlomeniny.
- Ak je stena, na ktoru sa instaluje montažna konzola na steni, nestabilna, nerovna alebo nie je v pravom uhle s podlahou, jegnotka moze spadnuit a sposobif zranenie alebo skody na majetku. Stena by mala urdza t minimalne stvornasobok hmotnosti TV prijimaça. (Informacia o hmotnosti TV prijimaça najdete v referencnej prirucke.)
- Ak nie je montázná konzola na stenu namontovná dostatočne pavne, Jednotka moze spadnú'ta spósobit rzanenie alebo skody na majetku.

Premiestnovanie aleo odmontovanie TV prijimača zverte licencovánek dodávatelovi.

Ak TV prijimač prenášaju alebo demontuju iné osoby ako licencovani dodávatelia, TV prijimač moze spadnú t'a spasobit zranenie alebo škody na majetku. Zaistite, aby prenášanie alebo demontžTV prijimača vykonávali aspon dve osoby.

Po namontovani TV prijimača neodskrutkujte skrutky.

V opacnom pripe de moze TV prijima' spadnuf a sposobit zranenie alebo skody na majteku.

Okrem špecifikovanych** produkov nemontujte** žiadne iné zariadenia.

Tato montáznka konzola na stenu je určéná na použitie iba so špecifikovanyím produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnúť aleba sa rozbit a spösobit ranenie alebo škody na majetku.

Montážnu konzolu nezatažujte nicím okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom pripla de moze TV prijimaec spadnuit a sposobit zranenie alebo skody na majteku.

Montáž montážnej konzoly na stenu

Pre predajcov** produktov** spolocnosti Sony

VYSTRAHA

Ak je TV prijimač dlhodobo vystavený unikajucej vode alebo prudu vzduchu z klimatizácie, može to mat za následok požiar, záshav elektrický prudom alebo poruchu TV prijimača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcichPokynov v totom námode.

Ak sa ktorakolkev zo skrutiek uovin' alebo vypadne, montaizna konzola na stenu moze spadnuf a sposobst rzanenie alebo skody na majetku. Pouzivajte skrutky vchodne pre materiali steny a Jednotku namontujte pevnouzitim styroch alebo viacerych skrutik s priemerom 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spadnúť a spôsobit niedkomu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakofvek zo skrutiek uovnii alebo vypadne, TV prijima moge spadnut a sposobit nekomu zranenie alebo sa moge TV prijima poskodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijimač moze spednuit a spóssobit niekomu zranenie alebo sa moze TV prijimica poškodit.

TV prijímac montujte na kolmú a rovnú stenu.

Ak tak neurobite, TV prijimač može spednúť a spôsobit zranenie.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napajaci alebo prepojovaci kabel priškripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skrujen, možu sa odhalit vnutorne vodice, co moze sposobit skrat alebo prerusenie napajania. Mohlo by dójs'k požiaru alebo zásahu elektrickym prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu pouzite skrutky vchodné pre material a konstrukciu steny.

Montáž TV prijímaça na stenu

• Odrskrutkované skrutky uložte na bezpečnom miesto mimo dosahu detí.

Priprava na montáž

• Pred montážou si pripravte referencné príručku TV prijimača.
  Pred montážou si priapravte skrutkovač Phillips vchodné na príslušné skrutky.
• Stanovte montážnu polohu TV prijímača.
• Prijavte si štyri alebo viac skrutiek s priemerom 8 mm a jaknu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.

Položky dodávané s TV prijímačom (pripevně k zadnej Časti)

Urcenie miesta montáze

1 Určte miesto montáže.

Stena musi byt dostatočne priestranná a mat nosnost minimálne stvornásobku hmotnosti televizneho prijímača.

Pozrite si nasledujúcu tabulku, KDE najdete informácie o montázi TV prijímaça na stenu. Informácie o hmotnosti TV prijímaça najdete v referencnej príručke TV prijímaça.

Jednotka: mm

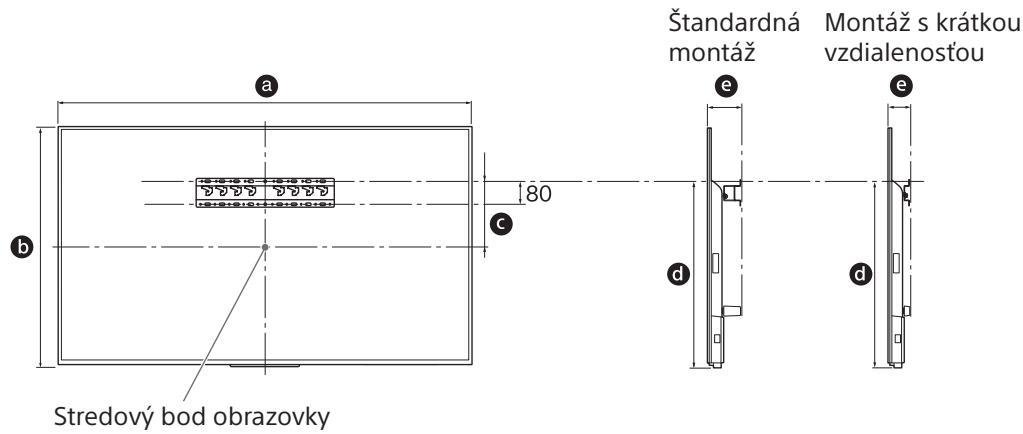

Názov modelu KD-	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Poznámka

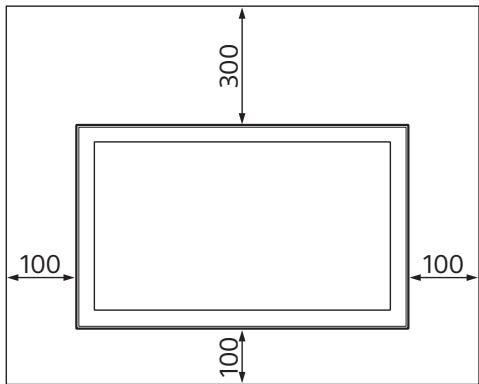

Medzi TV prijimačom, stropom a vystupujucimi Častami steny ponechjte dostatočné priestor, ako je to znázorné na nasledujúcom obrázku.

Jednotka: mm

• Na zarucenie dostatočného vetrania a na predchádzanie usadzovaniu nečistot alebo prachu:
• Televizny prijimač nekladte naplocho, neinstalujte ho obratene, smerom dozadu ani nabok.
• Televizny prijimač nekladte na policu, koberec, postel'ani do skrine.
• Televizny prijimač neprikryvjate textiliami, ako su záclony, ani predmetmi, ako noviny a pod.
• Televizny prijimač neinstalujte podla nasledujúcej ilustrácie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak máte v úmysle viest káble v stene, pred začatím montáze vytvorte otvor do steny azasuñte don káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptér podstavca ① a disTRANčnej vložky (20) E, disTRANčnej vložky (60) K, aby nedoslo k priškripnutiu kálov.

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej Časti TV prijímača od steny možno vybrat' podla nasledujúcich informáci.

Pozrite si tabul'ku v kroku 1.

VYSTRAHA

• Ak vyberiete spôsob 2-b, prístup k zadným koncovkám bude obmedzený.

V priptide spôsobu 2-a
pripevnite adaptér podstavca ①
pomocou skrutky (PSW 4 x 10)
② k podstavcu (20) ④.

3 Podla nasledujucej tabulky urcte polohu montaze adaptera podstavca. Ak ste vybrali sposob 2-b,ndo krok vynechajte.

Názov modelu KD-	Umiestnenie háka
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Určte pozíciu skrutiek na montáž podstavca (20) A.

Pozrite si technické udaje na strane 12. Ak vyberiete spôsob 2-a, použite umiestnéie otvorov adaptéra podstavca ①.

VYSTRAHA

• Stena, na ktorej bude TV prijimač namontovany, by mala udžržaţ minimálne štvornábosok hmotnosti TV prijimača. (Informácie o hmotnosti TV prijimača najdete v referenčnej príručke.).
• Určte pevnost steny, na ktorej bude TV prijímač namontovany. V pripad potreby stenu dostatočne spevnite.

Instalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).

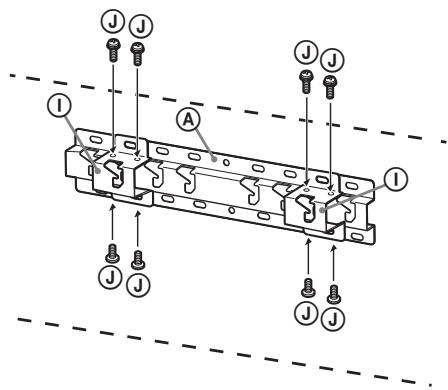

  Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) (len 2-a).
• Podstavec (20) ④ namontujte na stenu vodorovne.

2 Odskrutkujte skrutky zo zadnej Časti TV prijímača.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

3 Pripevnite upevnovacie Časti montážnej konzoly na stenu. Skontrolujte upevnovacie Časti podlá Časti „Položky dodávané s montážnou konzolou na stenu SU-WL450" v sekci „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistite upevnovacie Časti pomocou skrutiek.
• Ak používate elektrický skrutkovač, krútiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
  Nepouzité diely odlozte na bezpečnom miesto pre prípad použitia v budúcnosti. Tento námod si odlozte pre prípad budúcej potreby.

• Ak použijete tento typ montáze, nebude mozné používat niedtoré terminálny v zadnej Časti televízneho prijímača.

4 Pripojte k TV prijimaču potrebné káble.

Pozrite si referencnú priručku dodanú s TV prijimačom.

5 Odpojte držiak káblov (dodáva sa s TV prijímačom).

(len model KD-43XD83□□/ 43XD80□□)

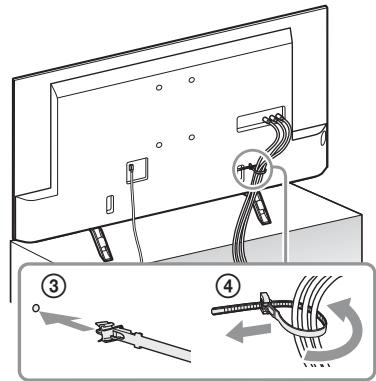

6 Zviñe káble.

Pre modely KD-43XD83□/43XD80□: pripevnite drziak kablov k jegnému z vnútornych otvorov.

Poznámka

Vyvtorenie vedenia kablov v stene zverte licencovanemu dodavatefovi.
- Pred montážou na stenu prepojovacie káble zviažte, aby ste po nich nestúpali.

7 Odmontujte stolovy stojan od TV prijimača.

• Počas prenášania musia TV prijímac držat aspon dve osoby.

2 Zabránte zdvihnutiu spodnej Časti TV prijímača.

• Napnite remen F a pavne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokúste sa mierne pritiahnut spodnu Čast TV prijímača k sebe, aby ste sa uistili,Že sa nepohne doprodu. Ak sa pohne, nie je upevné správné a remen (F) je potrebné znova pvne zaistit.

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Kladky (B) pavne visia na podstavci alebo adaptéri podstavca.
• Káble nie są skrūtěné a priškripnute.
• Remen (F) je pevne naputy.

VYSTRAHA

• Nesaprávné umiestnenie napájacieho kábla moze zapráčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dóvodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.

Dalsie informácie

h1 : 20 (prípad 2-b)

h2 : 60 (prípad 2-a)

Informáciaj klieniem

Informáciaj klieniem
