WEEBOT W130 - Stierač Symbo - Bezplatný návod na obsluhu

Typ produktu	Stierač čelného skla
Značka	Symbo
Model	WEEBOT W130
Dĺžka stierača	26 palcov (660 mm)
Dizajn stierača	Lopatkový stierač s aerodynamickým spojlerom
Materiál stierača	Syntetická guma s grafitovou vrstvou
Materiál rámu	Oceľ a plastový kompozit
Typ pripojenia	Univerzálny J-háčik (vrátane adaptérov pre iné typy ramien)
Hmotnosť	0,25 kg (0,55 libier)
Množstvo v balení	1 stierač na balenie
Kompatibilita	Pasuje na väčšinu vozidiel s hákovými ramenami stieračov
Vlastnosti	Predinštalované adaptéry, jednoduchá inštalácia zacvaknutím, tichá prevádzka
Certifikácie	V súlade s SAE J903
Záruka	1-ročná obmedzená záruka na chyby
Údržba	Čistite jemným mydlom a vodou; vymieňajte každých 6-12 mesiacov
Bezpečnosť	Skontrolujte lícovanie pred použitím; nepoužívajte na poškodené čelné sklá
Skladovanie	Skladujte na suchom a chladnom mieste mimo priameho slnečného žiarenia
Farba	Čierna
Krajina pôvodu	Čína
Obsah balenia	1 stierač, adaptéry, používateľská príručka

Často kladené otázky - WEEBOT W130 Symbo

Ako nainštalovať stierač čelného skla WEEBOT W130?

Inštalácia je jednoduchá: zdvihnite rameno stierača, stlačte uvoľňovaciu západku na odstránenie starého stierača, potom nasuňte nový stierač W130 na J-háčik, kým nezacvakne. Predinštalované adaptéry zaisťujú bezpečné uchytenie.

Aká je správna dĺžka stierača pre moje vozidlo?

Stierač W130 má dĺžku 26 palcov (660 mm). Skontrolujte príručku vášho vozidla alebo zmerajte starý stierač, aby ste potvrdili kompatibilitu. W130 pasuje na mnoho áut, ale vždy overte typ ramena.

Je WEEBOT W130 kompatibilný so všetkými modelmi áut?

Je navrhnutý tak, aby pasoval na väčšinu vozidiel s hákovými ramenami stieračov. Súčasťou balenia sú adaptéry, ktoré umožňujú pripojenie k ramenám typu pin alebo bočný pin, ale nie na všetky vozidlá; pred kúpou skontrolujte typ ramena.

Ako často by som mal vymeniť stierač čelného skla?

Vymieňajte každých 6-12 mesiacov alebo keď si všimnete šmuhy, preskakovanie alebo klepanie. Pravidelná výmena zaisťuje jasnú viditeľnosť a bezpečnosť.

Môže sa W130 používať v zimných podmienkach?

Áno, syntetická guma s grafitovou vrstvou dobre funguje v chladnom počasí. Ak sa však nahromadí ľad, pred použitím ho jemne odstráňte, aby nedošlo k poškodeniu.

Ako čistiť stierač?

Čistite mäkkou handričkou namočenou v zmesi jemného mydla a vody. Vyhnite sa agresívnym chemikáliám, ktoré môžu poškodiť gumu. Dôkladne opláchnite a osušte.

Čo robiť, ak stierač zanecháva šmuhy?

Najprv vyčistite stierač a čelné sklo. Ak šmuhy pretrvávajú, stierač môže byť opotrebovaný alebo na čelnom skle sú usadeniny. Vymeňte stierač, ak šmuhy pretrvávajú.

Je k W130 poskytovaná záruka?

Áno, obsahuje 1-ročnú obmedzenú záruku na výrobné chyby. Uschovajte si doklad o kúpe pre reklamácie.

Môžem použiť dlhší alebo kratší stierač ako W130?

Použitie inej dĺžky môže spôsobiť nesprávny kontakt alebo interferenciu. Držte sa odporúčanej dĺžky 26 palcov pre optimálny výkon.

Kde môžem kúpiť náhradné stierače W130?

Sú k dispozícii vo veľkých predajniach autodielov a online predajcoch. Vyhľadajte Symbo WEEBOT W130 a nájdete predajcu.

NÁVOD NA OBSLUHU WEEBOT W130 Symbo

1. Dôležité bezpečnostné upozornenia....21
2. Obsah balenia a technická špecifikácia....22

2.1 Obsah balenia....22
2.2 Technická špecifikácia 22
2.3 Popis zariadenia ....23

1. Obsluha a používanie ....24

3.1 Čo by ste mali vedieť pred prvým spustením....24
3.2 Nasadenie čistiacej textílie....25
3.3 Pripojenie napájacieho adaptéru....25
3.4 Inštalácia bezpečnostného lana 25
3.5 Umiestnenie bezpečnostného lana a prísavky....26
3.6 Čistiaci roztok....26
3.7 Zapnutie 26
3.8 Pauza 27
3.9 Vypnutie ....27

1. Údržba....27

1. Význam svetelných signálov LED kontroliek ......28
2. Riešenie problémov....28
3. Recyklácia a likvidácia ....29

1. Toto zariadenie nie je určené k tomu, aby ho obsluhovali deti a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnostami, nedostatkom skúseností alebo vedomostí, pokiaľ nie sú pod dohladom alebo vedením osoby zodpovednej za ich bezpečnosť.
2. Výrobok používajte len pri teplotách od 0°C do 40°C a neumiestňujte ho v blízkosti horúcich zariadení, ani nevystavujte dlhodobejšiemu slnečnému žiareniu. Môžete ho používať na čistenie okien z vonkajšej strany, ale musí byť riadne zaistené dodávaným bezpečnostným lanom, nesmie fúkať silný vietor a nesmie ani pršať alebo snežit.
3. Uistite sa, že pri používaní je zariadenie správne zapojené do elektrickej siete. Zariadenie má záložnú batériu, ktorá sa nabíja počas pripojenia k sieti a slúži ako záložný zdroj energie v prípade výpadku.
4. Nenechávajte zariadenie bez dozoru, pokial' je zapnuté.
5. Výrobok je určený pre domáce použitie. Nepoužívajte ho v komerčnom ani priemyselnom prostredí.
6. Nepoužívajte zariadenie na čistenie prasknutého skla.
7. Používajte len príslušenstvo odporúčané dodávatelom, čo sa týka i adaptéra.
8. Nepoužívajte zariadenie na okná s hrúbkou skla menšou ako 5 mm.
9. Nepoužívajte zariadenie na mokré ani príliš znečistené okná.
10. Nepoužívajte zariadenie ak sa pevne neprisaje k čistenému povrchu alebo má viditelné známky poškodenia.
11. Nepokladajte zariadenie do vody alebo inej tekutiny. Zariadenie neuskladňujte na miestach, z których môže spadnúť alebo sa dostať do kontaktu s vodou.
12. Ak máte mokré ruky, nedotýkajte sa zariadenia, adaptéra, kábla ani zástrčky.
13. Nenabíjajte zariadenie v extrémne teplom alebo chladnom prostredí, môže to ovplyvnit životnosť batérie.
14. Ked' sa zariadenie nabíja, nepokladajte ho na žiadne iné elektrické zariadenie a nechajte ho mimo dosahu ohňa a vody.
15. Dávajte pozor, aby ste nezničili napájací kábel. Netahajte zaň, nenoste zariadenie pomocou neho, nepoužívajte kábel ako držadlo, nezatvárajte okno káblom ani ho nijak inak nezaťažujte. Zamedzte kontaktu kábla s čímkol’vek horúcim.
16. Nepoužívajte zariadenie v prípade poškodeného kábla alebo jeho súčasti. Nepoužívajte zariadenie ak nepracuje správne, ak padlo na zem, bolo namočené alebo inak poškodené.
17. V prípade poškodeného kábla kontaktujte predajcu a nepoužívajte zariadenie, kým nebude problém nevyriešený.
18. V prípade čistenia a údržby zariadenia ho odpojte od elektrickej siete.
19. V prípade potreby výmeny záložnej batérie kontaktujte predajcu alebo dodávatel'a. Nie je možné ju menit svojpomocne.
20. Pred odovzdaním zariadenia na zberné miesto, je potrebné záložnú batériu nechat úplne vybit a vybrať. Vybranú batériu je potrebné odovzdat na príslušné zberné miesto.
21. Zariadenie v žiadnom prípade nespaľujte, hrozí riziko výbuchu batérie.
22. Zariadenie sa musí používať v súlade s týmto manuálom na použitie. Výrobca, dovozca, ani predajca nemôžu zodpovedať za žiadne škody alebo zranenia, spôsobené nesprávnym používaním zariadenia.

2. Obsah balenia a technická špecifikácia

2.1 Obsah balenia

2.2 Technická špecifikácia

• Hmotnost: 2,04 kg
• Vstupné napätie: 100-240 V, \~50/60 Hz, 2 A
• Pracovné napätie: 24 V DC, 3.75 A
- Spotreba: 75 W
• Záložná batéria: Li-Ion, 700 mAh
• Max. čas vykrytia výpadku prúdu batériou: 15 min.
• Hlučnost: 75 dB
- Podtlak: 3,5 kPa
- Minimálna hrúbka skla: 5 mm
• Maximálna medzera medzi sklami: 4 mm
• Alarm v prípade výpadku el. prúdu: áno
• Objem čistiaceho roztoku: 100 ml

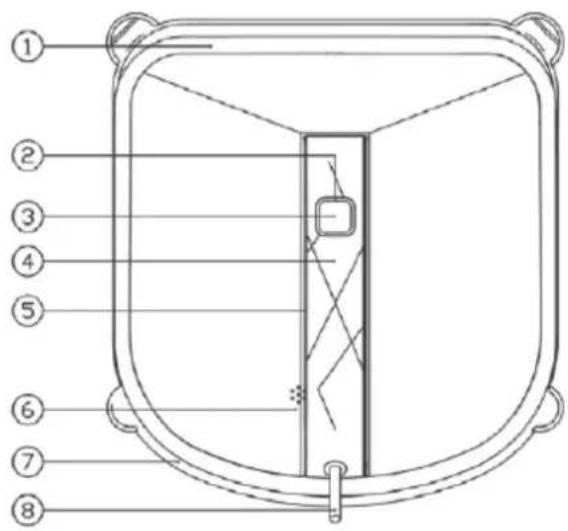

2.3 Popis zariadenia

1. Senzor detekcie okrajov
2. Čistiaca utierka
3. Stierka
4. Čistiaca utierka
5. Otvor nasávania podtlakového ventilátora
6. Pásy pohonu
7. Podtlakový senzor
8. Hlavný vypínač
9. Bočné valce

10. Svetelná LED kontrolka

11. Štvorsmerové tlačidlo ovládania pohybu

12. Tlačidlo Štart/Pauza
13. Tlačidlo pohybu pásov (čistenie pri údržbe)
14. Tlačidlo na čistenie pravej časti okna
15. Čistenie v režime N
16. Čistenie v režime Z
17. Tlačidlo intenzívneho lokálneho čistenia
18. Nedefinované

3. Obsluha a používanie

3.1 Čo by ste mali vediet pred prvým spustením

Nepoužívajte zariadenie na okná s hrúbkou skla menšou ako 5 mm.

Ak svetlo kontrolky stavu zariadenia po zapnutí bliká na červeno, je potrebné zariadenie zapojiť do elektrickej siete. Ak svetlo bliká na modro, záložná batéria vyžaduje nabitie. Pred použitím je potrebné ju nabit’ – zapojte zariadenie do elektrickej siete a batéria sa začne nabíjať (cca. 2 hod.), kým modré svetlo nebude svietit nepretržite. Zariadenie nebude funkčné, kým sa záložná batéria nenabije.

Zariadenie môže byť použité na rámové alebo bezrámové okná, avšak s rozmermi väčšími ako 50x50 cm.

V prípade príliš špinavého okna očistite menšiu časť, na ktorej potom zariadenie spustíte.

■ Prosím, uistitea, že medzi oknom a d'alšími možnými prekážkami (záclony, závesy, nábytok, ...) je vol'ný priestor aspoň 13 cm.
■ Zariadenie môžete použit' aj na čistenie horizontálnych okien a plôch, ale len za použitia manuálneho ovládania smeru na dialkovom ovládači.
Ak budete používať zariadenie na povrchu pod uhlom iným ako 90° alebo 180°, mala by byť v dohľadnej vzdialenosti osoba, ktorá na zariadenie bude dávať pozor a v prípade potreby zasiahne.
■ Nepoužívajte zariadenie na čistenie povrchu zo spodnej strany (hore nohami).

■ Zariadenie používajte len s dodávaným čistiacim roztokom, prípadne s čistou vodou. Použitie iných prípravkov môže významne znížit efektivitu čistenia, či dokonca zariadenie poškodit.
■ Predtým, než budete používať zariadenie na čistenie iného typu skla ako hladkého (textúrované, tvarované, s polepom, ...), zistite si, ako sa tieto povrchy majú a môžu čistiť. Výrobca ani dodávatel' nenesú žiadnu zodpovednosť za škody spôsobené nevhodným použitím na týchto povrchoch.

3.2 Nasadenie čistiacej textílie

Opatrne otočte zariadenie spodnou stranou nahor a pripevnite čistiace textílie na príslušné miesta (bielou stranou nadol a sivou z mikrovlákna nahor). Uistite sa, že textília neprekrýva žiaden senzor, ani stierku. Zariadenie by tak nefungovalo správne a mohlo by sa poškodiť.

Pripojte napájací kábel na adaptér podľa obrázka nižšie. Z druhej strany pripojte zariadenie, prípadne dodávaný predlžovací kábel. Vždy najprv pripojte zariadenie a až následne zapojte do elektrickej siete.

3.4 Inštalácia bezpečnostného lana

Budete potrebovať: A: napájací kábel zariadenia, B: kábel adaptéra, C: bezpečnostná prísavka, D: bezpečnostné lano

Prevlečte napájací kábel zariadenia cez slučku bezpečnostného lana a zatiahnite. Potom prepojte adaptér s napájacím káblom zariadenia. Následne prevlečte druhú slučku bezpečnostného lana cez bezpečnostnú prísavku a zatiahnite. Uistite sa, že dĺžka kábla ani lana neobmedzujú pohyb zariadenia. V opačnom prípade pripojte pribalený predlžovací kábel.

3.5 Umiestnenie bezpečnostného lana a prisavky

V prípade, že máte garniže alebo možnosť zaistiť bezpečnostné lano o podobný pevný istiaci predmet, môžete ho využit. V opačnom prípade použite bezpečnostnú prísavku, ktorú po očistení od možných nečistôt pevne pripevnite na sklo, z vnútornej strany okna (bez ohľadu na to, či sa chystáte čistiť vnútornú alebo vonkajšiu čast). Uistite sa, že je bezpečnostné lano upevnené vyššie ako dlžka lana so zariadením, aby ho ochránilo od padnutia na zem.

Zariadenie používajte len s dodávaným čistiacim roztokom, prípadne s čistou vodou. Použitie iných prípravkov môže významne znížiť efektivitu čistenia, či dokonca zariadenie poškodiť.

3.7 Zapnutie

1. Zapojte zariadenie do elektrickej siete.

2. Zapnite zariadenie zo zadnej strany prepínačom do polohy zapnutia (−). LED kontrolka začne blikať na modro.

3. Priložte zariadeni e na sklo, minimálne 10 cm od rámu okna a prípadných d'alších prekážok. Stlačte tlačidlo Štart/Pauza na zariadení a zároveň ho stále držte. Zariadenie sa úspešne prisalo k povrchu, keď LED kontrolka začne nepretržite svietit na modro. Až teraz ho môžete bezpečne pustit.

1. Spustite čistenie jednou z nasledujúcich metód: stlačte tlačidlo Štart/Pauza na zariadení alebo na dialkovom ovládači (režim čistenia sa zvolí automaticky), prípadne zvolte režim čistenia sami stlačením tlačidla N alebo Z na dialkovom ovládači.

Pre pauzu stlačte tlačidlo Štart/Pauza na zariadení alebo na dialkovom ovládači. Ked' je zariadenie v režime pauzy, je možné ho ovládať smerovým tlačidlom. V tomto režime môžete zároveň i zmenit' režim čistenia (N alebo Z), prípadne spustiť aj intenzívne lokálne čistenie.

3.9 Vypnutie

1. Zariadenie odoberiet e z čisteného povrchu tak, že ho uchopíte za držadlo a zároveň stlačíte a podržíte tlačidlo Štart/Pauza po dobu približne 3 sekúnd. Po tejto dobe prestane zariadenie vytvárať podtlak a je možné ho odobrať.
2. Vypnite zariadenie zo zadnej strany prepínačom do polohy vypnutia (O).
3. Odstráňte bezpečnostnú prísavku s lanom.
4. Odpojte zariadenie z elektrickej siete.

4. Údržba

Pred začatím údržby musí byť zariadenie vypnuté a odpojené od elektrickej siete.

Nepoužívajte m okrú čistiacu textíliu, zariadenie by sa mohlo z okna zošmyknút. Pravidelným čistením textílie predlížite jej životnosť. V prípade, že je čistiaca textília poškodená alebo sú zretelné známky používania, vymeňte ju za novú, dosiahnete tak maximálneho účinku čistenia.

4.2 Údržba spodnej strany zariadenia

Suchou handričkou utrite a odstráňte všetky nečistoty na kryte ventilátora, bočných valcoch, senzoroch detekcie okrajov, a rovnako očistite i stierku (popis jednotlivých súčastí nájdete na začiatku v časti 2.3 Popis zariadenia).

Pomalé blikanie na modro	Záložná batéria je vybitá; zariadenie nezačne pracovať, kým nie je plne nabitá.
Rýchle blikanie na modro	Zariadenie je zapnuté a pripravené na prisatie sa k čistenému povrchu.
Nepretržité svietenie na modro	Zariadenie sa úspešne prisalo k povrchu a je pripravené začať čistenie.
Svietenie na červeno	Vyskytol sa nejaký problém alebo podtlak nie je dostatočný (zariadenie nie je prisaté k povrchu). Pre riešenie problémov prejdite na tabul’ku v časti 6.

6. Riešenie problémov

No.	Prejav problému Mo	žná príčina Riešenie
1	Kontrolka bliká na modro počas toho, ako je zariadenie prisaté k povrchu	Čistiaca textília nebola správne nasadená	Odoberte čistiacu textíliu a znova ju umiestnite na zariadenie a uistite sa, že je správne nasadená
		Senzor detekcie okrajov má problém	Skontrolujte, či senzoru neprekáža čistiaca textília alebo nejaké nečistoty
		Príliš znečistený povrch	Vyčistite ručne oblast, na ktorú chcete, aby sa zariadenie prisalo
2	Kontrolka svieti na červeno	Došlo k prerušeniu prívodu elektrickej energie do zariadenia	Zapojte zariadenie do elektrickej siete, ak sa odpojilo
			V ostatných prípadoch navigujte zariadenie dial'kovým ovládačom na miesto, z ktorého ho môžete bezpečne dosiahnuť a odoberte ho z okna
		Zariadenie prešlo cez problémovú oblast a stratilo podtlak	Nasmerujte zariadenie dial'kovým ovládačom na bezpečné miesto a v prípade potreby ho odoberte z okna
		Senzor detekcie okrajov má problém	Prosím, skontrolujte, či senzoru niečo neprekáža a odstráňte to, v opačnom prípade kontaktujte zákaznícke oddelenie
3	Zariadenie sa pohybuje nepravidelne	Čistený povrch je príliš špinavý	Vyčistite pojazdové pásy podľa časti 4.3
			Vymeňte čistiacu textíliu a začnite čistiaci cyklus odznova
4	Dial'kový ovládač nefunguje	Ak je čistenie spustené, funguje len tlačidlo Štart/Pauza	Najprv stlačte tlačidlo Štart/Pauza pre pauzu a až následne zadajte požadovaný príkaz na dial'kovom ovládači

7. Recyklácia a likvidácia

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITYM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH BATÉRIÍ

Batérie obsahujú látky škodlivé pre životné prostredie, a preto nepatria do bežného domového odpadu. Batérie odovzdajte na príslušnom zbernom mieste, ktoré zaistí ich ekologicků likvidáciu. Kontakt na najbližšie zberné miesto si vyžiadajte na obecnom úrade alebo u svojho predajcu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky sa nesmů pridať do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo iných európskych krajinách môžete vrátít svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prirodné zdroje a napomáhate prevencii potenciálnych negativnych dopadov na životné prostredie a fudské zdravie, čo by mohli byt dôsledky nesprávnej likvidácie odpadov. ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu sa môžu v súlade s národnými predpismi udelit pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovat elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávatela.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok splňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vztahujú.
