INSTRUKCJA OBSŁUGI WEEBOT W130 Symbo

Návod k obsluze Instrukcja obsługi Návod na použitie User manual

7. Recyklace a likvidace

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

1. Ważne uwagi dotyczące bezpieczeństwa ....11
2. Zawartość opakowania i specyfikacja techniczna....12

2.1 Zawartość opakowania....12
2.2 Specyfikacja Techniczna 12
2.3 Opis urządzenia....13

1. Obsługa i zastosowanie....14

3.1 Co należy wiedzieć przed pierwszym użyciem 14
3.2 Montowanie tekstylia czyszczącej....15
3.3 Podłączenie zasilacza....15
3.4 Instalacja liny bezpieczeństwa ....15
3.5 Lokalizacja liny zabezpieczającej i przyssawki....16
3.6 Roztwór czyszczący....16
3.7 Rozpoczęcie....16
3.8 Pauza 17
3.9 Wyłączenie ....17

1. Konserwacja....17

4.1 Konserwacja tekstylia czyszczącej....17
4.2 Konserwacja dolnej części urządzenia....17
4.3 Konserwacja gąsienic ....17

1. Znaczenie sygnałów świetlnych ....18
2. Rozwiązywanie problemów ....18
3. Recykling i likwidacja....19

1. Ważne uwagi dotyczące bezpieczeństwa

PRZED UŻYCIEM PRODUKTU Prosimy o przeczytanie niniejszej instrukcji bezpieczeństwa i przestrzeganie poprawnego użytkowania produktu.

1. To urządzenie nie jest przeznaczone do użytku przez dzieci oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, braku doświadczenia lub wiedzy, chyba że są one pod nadzorem lub kierownictwem osoby odpowiedzialnej za ich bezpieczeństwo.
2. Produkt należy używać wyłącznie w temperaturach od 0°C do 40°C nie wolno umieszczać go w pobliżu źródeł ciepła, nie powinien być narażony na działanie światła słonecznego. Można go używać do czyszczenia okien od zewnątrz, ale muszą być odpowiednio zabezpieczone za pomocą liny bezpieczeństwa, pod warunkiem, że nie będzie wiał silny wiatr, padał deszcz czy śnieg.
3. Upewnij się, że urządzenie jest prawidłowo podłączone do sieci podczas użytkowania. Urządzenie posiada zapasową baterię, która jest ładowana podczas jego pracy i służy jako zapasowe źródło energii w przypadku awarii zasilania.
4. Nie pozostawiaj urządzenia bez nadzoru, gdy jest włączone.
5. Produkt je st przeznaczony do użytku domowego. Nie używaj go w sektorach komercyjnych lub przemysłowych.
6. Nie używaj urządzenia do czyszczenia popękanego szkła.
7. Używaj tylko akcesoriów zatwierdzonych przez producenta, to samo dotyczy się zasilacza.
8. Nie używaj urządzenia do okien o grubości szkła mniejszej niż 5 mm.
9. Nie używaj urządzenia na mokrych lub zbyt brudnych oknach.
10. Nie używaj u rządzenia, dopóki się całkowicie nie przyssie do czyszczonej powierzchni lub jeśli ma widoczne oznaki uszkodzenia.
11. Nie umieszcz aj urządzenia w wodzie ani innych cieczach. Nie należy zostawiać urządzenia na miejsca, z których może spaść lub wejść w kontakt z wodą.
12. Jeśli masz mokre ręce, nie dotykaj urządzenia, zasilacza, kabla ani gniazda.
13. Nie ładuj urządzenia w bardzo gorących lub zimnych warunkach, może to źle wpływać na żywotność baterii.
14. Podczas ładow ania baterii, nie należy umieszczać urządzenia na sprzętach elektrycznych oraz w pobliżu ognia i wody.
15. Uważaj, aby nie uszkodzić przewodu zasilającego. Nie wolno za niego ciągnąć, nie nosić z jego pomocą urządzenia, nie stosować jako uchwyt, nie otwierać kable okna i w żaden sposób nie przeciążyć.
16. Nie używaj urządzenia, jeśli kabel lub jego elementy są uszkodzone. Nie używaj urządzenia, jeśli nie działa ono prawidłowo, jeśli spadło na ziemię, było zmoczone lub w inny sposób uszkodzone.
17. W przypadku uszkodzenia kabla skontaktuj się ze sprzedawcą i nie korzystaj z urządzenia, dopóki problem nie zostanie rozwiązany.
18. W przypadku czyszczenia i konserwacji należy odłączyć urządzenie od źródła energii.
19. Jeśli musisz wymienić baterię, skontaktuj się ze sprzedawcą lub dostawcą. Nie można jej zmieniać samodzielnie.
20. Przed pozo stawieniem urządzenia w punkcie zbiorczym, należy całkowicie rozładować baterię i wyjąć. Wyjętą baterię należy oddać do odpowiedniego punktu zbiórki.
21. Nie spalaj urządzenia w jakikolwiek sposób, ryzykujesz jej eksplozją.
22. Sprzęt musi być używany zgodnie z niniejszą instrukcją. Producent, importer lub sprzedawca nie może ponosić odpowiedzialności za jakiekolwiek szkody lub uszkodzenia powstałe w wyniku niewłaściwego obchodzenia się z urządzeniem.

2. Zawartość opakowania i specyfikacja techniczna

PL

2.1 Zawartość opakowania

Lina bezpieczeństwa z przyssawką

Tekstylia czyszcząca

2.2 Specyfikacja techniczna

• Waga: 2,04 kg
• Napięcie wejściowe: 100-240 V, \~50/60 Hz, 2 A
  • Napięcie w trybie pracy: 24 V DC, 3.75 A
• Zużycie: 75 W
  • Bateria zapasowa: Li-Ion, 700 mAh
  • Maks. czas wykrycia awarii zasilania baterii: 15 min.
  • Poziom hałasu: 75 dB
• Podciśnienie: 3,5 kPa
  • Minimalna grubość szkła: 5 mm
• Maksymalna przerwa między powierzchniami szkła: 4 mm
• Alarm w przypadku spadku energii elektrycznej: tak
• Pojemność środka czyszczącego: 100 ml

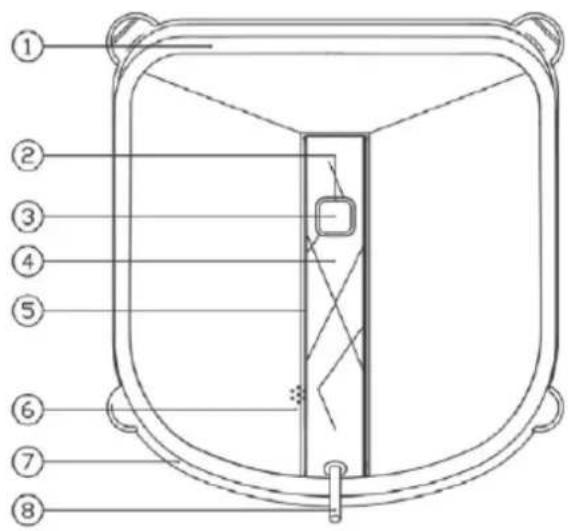

2.3 Opis urządzenia

1. Przedni zderzak
2. Kontrolka LED
3. Przycisk Start/Pauza
4. Uchwyt
5. Port do upgrade (serwis)
6. Reproduktor
7. Tylni zderzak
8. Kabel zasilający

Pilot zdalnego sterowania

1. Czujnik detekcji krawędzi
2. Tekstylia czyszcząca
3. Ściągacz
4. Tekstylia czyszcząca
5. Otwór ssący wentylatora ssącego
6. Taśmy napędowe
7. Czujnik podciśnienia
8. Wyłącznik główny
9. Wałek boczny

10. Kontrolka LED

11. Czterokierunkowy przycisk sterowania ruchem

12. Przycisk Start/Pauza
13. Przycisk ruchu pasa
14. Przycisk do czyszczenia prawej części okna
15. Czyszczenie w trybie N
16. Czyszczenie w trybie Z
17. Przycisk do intensywnego czyszczenia lokalnego
18. Niezdefiniowany

3. Obsługa i zastosowanie

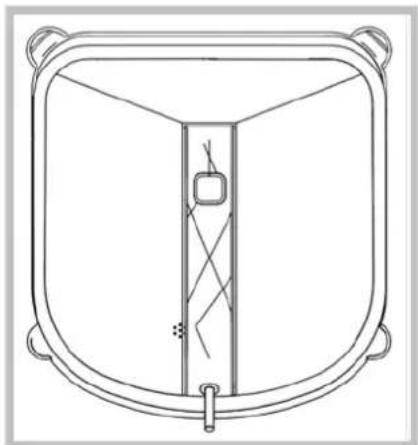

3.1 Co należy wiedzieć przed pierwszym użyciem

Nie używać urządzenia na szkle o grubości mniejszej niż 5 mm.

Gdy kontrolka stanu miga na czerwono po włączeniu, urządzenie musi być podłączone do sieci zasilającej. Gdy światło miga na niebiesko, bateria zapasowa wymaga naładowania. Przed użyciem należy naładować akumulator - po podłączeniu urządzenia do sieci akumulator zacznie ładować się (około 2 godzin), aż niebieskie światło nie będzie świeciło ciągiem. Urządzenie nie będzie działało, dopóki akumulator zapasowy nie zostanie w pełni naładowane.

Urządzenia można używać w oknach z ramą lub bez, ale ich rozmiar musi być większy niż 50x50 cm.

W przypadku zbyt brudnego okna oczyść niewielki obszar, aby uruchomić urządzenie.

■ Upewnij się, że pomiędzy oknem a innymi możliwymi przeszkodami znajduje się prześwit co najmniej 13 cm (zasłony, meble).
■ Urządzenia można również używać do czyszczenia poziomych okien i powierzchni, ale tylko przy użyciu pilota.
■ Jeśli używasz urządzenia na powierzchni pod kątem innym niż 90° lub 180°, w pobliżu urządzenia miałaby się znajdować osoba, która będzie pilnować urządzenie i interweniować w razie jego upadku.
■ Nie należy używać urządzenia do czyszczenia powierzchni od dołu (do góry nogami).
■ Używaj urządzenia tylko z dostarczonym roztworem czyszczącym lub z czystą wodą. Używanie innych produktów może znacznie zmniejszyć wydajność czyszczenia, a nawet spowodować uszkodzenie urządzenia.

■ Przed użyciem urządzenia do czyszczenia powierzchni innych niż typu gładkiego szkła (teksturowane, z naklejkami, ...), należy się upewnić, że urządzenie może je czyścić. Producent czy dostawca nie ponoszą odpowiedzialności za szkody spowodowane złym użytkowaniem na tych powierzchniach.

3.2 Montowanie tekstylia czyszczącej

Delikatnie obróć maszynę do góry dnem i przymocuj tekstylia do czyszczenia w odpowiednim miejscu (biała strona w dół i szara na góre). Upewnij się, że tkanina nie zakrywa żadnego czujnika ani ściągaczy. Urządzenie może nie działać poprawnie i może zostać uszkodzone.

3.3 Podłączenie zasilacza

Podłącz przewód zasilający do zasilacza, jak pokazano poniżej. Z drugiej strony podłącz urządzenie lub dostarczony przedłużacz. Najpierw podłącz urządzenie, a następnie podłącz adapter do sieci.

3.4 Instalacja liny bezpieczeństwa

Będziesz potrzebował: A: kabel zasilający do urządzenia, B: zasilacz z kable, C: przyssawka zabezpieczająca, D: lina

Podłącz przewód zasilający przez pętlę liny zabezpieczającej i zwiąż. Następnie podłącz adapter do przewodu zasilającego urządzenia. Następnie włóż drugą pętlę liny zabezpieczającej przez przyssawkę bezpieczeństwa i zwiąż. Upewnij się, że długości kabli i lin nie ograniczają ruchów urządzenia. W przeciwnym razie podłącz dołączony przedłużacz.

3.5 Lokalizacja liny zabezpieczającej i przyssawki

Jeśli masz karnisze lub możliwość złapania liny zabezpieczającej na podobnie zabezpieczony przedmiot, możesz go użyć. Jeśli tak nie jest, użyj przyssawki zabezpieczającej mocno przymocowanej do szyby na wewnętrznej stronie okna (niezależnie od tego, czy czyścisz wnętrze czy na zewnątrz). Upewnij się, że lina zabezpieczająca jest przymocowana ponad całkowitą długością liny wraz z urządzeniem, aby zapobiec upadkowi.

3.6 Roztwór czyszczący

Używaj urządzenia tylko z dostarczonym roztworem czyszczącym lub czystą wodą. Używanie innych produktów może znacznie zmniejszyć wydajność czyszczenia, a nawet spowodować uszkodzenie urządzenia.

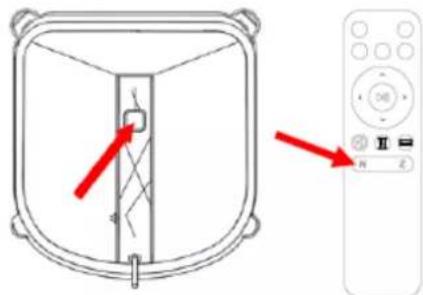

3.7 Rozpoczęcie

1. Podłącz urządzenie do sieci elektrycznej.

1. Uruchom urządzenie używając przełącznika znajdującego się z tyłu w pozycji początkowej (-). Dioda LED zacznie migać na niebiesko.

1. Umieść urządzenie na szybie, co najmniej 10 cm od ramy okna i innych przeszkód. Naciśnij i przytrzymaj przycisk START / PAUZA na urządzeniu. Urządzenie z powodzeniem przysłało się do powierzchni pod warunkiem, że dioda LED świeci na niebiesko. Następnie możesz bezpiecznie go puścić.

1. Rozpocznij czys zczenie, stosując jedną z następujących metod: naciśnij przycisk START / PAUZA bezpośrednio na urządzeniu lub na pilocie (tryb czyszczenia jest wybierany automatycznie) lub wybierz tryb samo-oczyszczania, naciskając przycisk N lub Z na pilocie.

Aby wstrzymać, naciśnij przycisk START / PAUZA bezpośrednio na urządzeniu lub na pilocie. Gdy urządzenie znajduje się w trybie pauzy, można go obsługiwać za pomocą przycisku kierunkowego. W tym trybie można również zmienić tryb czyszczenia (N lub Z), ewentualnie rozpocząć intensywne lokalne czyszczenie.

3.9 Wyłączenie

Po zakończeniu cyklu czyszczenia urządzenie powraca do miejsca, w którym rozpoczęto czyszczenie, i potwierdza sygnałem dźwiękowym.

1. Urządzenie ściąg niemy z wyczyszczonej powierzchni, chwytając za uchwyt, naciskając i przytrzymując przycisk START/PAUZA w przybliżeniu 3 sekundy. Po tym czasie urządzenie przestaje wytwarzać próżnię i można go ściągnąć.
2. Wyłącz maszynę od tyłu, używając przełącznik w pozycji wyłączonej (O).
3. Zdemontuj stopkę zabezpieczającą za pomocą liny.
4. Odłącz urządzenie od sieci elektrycznej.

4. Konserwacja

Przed rozpoczęciem konserwacji urządzenie musi być wyłączone i odłączone od sieci.

4.1 Konserwacja tekstylia czyszczącej

Odwróć urządzenie do góry dnem i zdejmij obie ściereczki. Pozostaw je w ciepłej wodzie na około 2 minuty, a następnie umyj ręcznie za pomocą nieagresywnego środka czyszczącego. Następnie pozwól im całkowicie wyschnąć.

Nie używaj wilgotnej szmatki, urządzenie może spaść z okna. Regularne czyszczenie tkanin przedłuży ich żywotność. Jeśli tkanina czyszcząca jest uszkodzona lub pozornie zużyta, należy wymienić ją na nową, aby uzyskać maksymalny efekt czyszczenia

4.2 Konserwacja dolnej części urządzenia

Wysusz ściereczkę i usuń wszystkie zanieczyszczenia z pokrywy wentylatora, bocznych cylindrów, czujników wykrywania krawędzi, a następnie wyczyść ściągacz (patrz opis każdego z komponentów na początku w rozdziale 2.3 Opis urządzenia).

4.3 Konserwacja gąsienic

Odwróć urządzenie do góry nogami i włącz je (przełącz przycisk zasilania na -). Wentylator uruchomi się, ale wyłączy się w przybliżeniu po 6 sekundach. Następnie naciśnij przycisk przesuwu pasu (nr 3 w opisie) na pilocie. Urządzenie uruchomi pasy napędowe. Po naciśnięciu przycisku START/PAUZA, ruch pasów się zastawi. Stopniowo włączaj i wyłączaj pasy czyszcząc powierzchnie suchą ściereczką. Po wyczyszczeniu wyłącz urządzenie (przełącz przycisk zasilania na O).

5. Znaczenie sygnałów świetlnych

PL

Pomału migająca niebieska	Zapasowa bateria jest wyczerpana. Urządzenie nie rozpocznie pracy, dopóki bateria nie zostanie naładowana.
Szybko migająca niebieska	Urządzenie jest włączone i przygotowane do przymocowania się do czyszczonej powierzchni.
Świecąca niebieska	Urządzenie poprawnie przymocowało się do powierzchni, jest przygotowane do czyszczenia.
Świecąca czerwona	Wystąpił problem lub niedostateczna próżnia (urządzenie nie jest przymocowane do powierzchni). Aby rozwiązać problem, zobacz następującą tabelę w rozdziale 6.

6. Rozwiązywanie problemów

Nr.	Nazwa problemu	Możliwa przyczyna Rozwiązanie
1	Wskaźnik miga na niebiesko, gdy urządzenie jest przymocowane do powierzchni	Ściereczka do czyszczenia nie została prawidłowo założona	Ściągnij ściereczkę do czyszczenia i umieść ją ponownie na urządzeniu i upewnij się, że jest prawidłowo zamocowana
		Czujnik wykrywania krawędzi ma problem	Sprawdź, czy nie przeszkadza czujnikowi ściereczka lub jakieś zanieczyszczenie
		Za bardzo zniszczona powierzchnia	Wyczyść miejsce, do którego ma się urządzenie przymocować
2	Świeci czerwona kontrolka	Zasilanie zostało przerwane	W przypadku odłączenia zasilania należy podłączyć urządzenie do źródła energii
			W innych przypadkach nawiguj urządzeniem za pomocą pilota zdalnego sterowania do miejsca, do którego możesz bezpiecznie dotrzeć i zdejmij go z okna.
		Urządzenie przeszło przez obszar problemowy i straciło próżnię	Skieruj urządzenie w bezpieczne miejsce za pomocą pilota zdalnego sterowania i, jeśli to konieczne, zdejmij je z okna
		Czujnik do detekcji krawędzi ma problem	Należy skontrolować czy czujnikowi nic nie przeszkadza, ewentualnie usunąć przeszkodę. W innym razie należy skontaktować się z oddziałem obsługi klienta
3	Urządzenie porusza się nieregularnie	Czyszczona powierzchnia jest zbyt brudna	Wyczyść pasy pojazdowe zgodnie rozdziałem 4.3
			Wymień tekstylia czyszczące i zacznij cykl czyszczenia jeszcze raz
4	Pilot zdalnego sterowania nie działa	Po rozpoczęciu czyszczenia działa tylko przycisk START / PAUZA	Najpierw naciśnij przycisk START / PAUZA, aby zrobić pauzę, a następnie wprowadź żądane polecenie na pilocie

7. Recykling i likwidacja

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyte opakowanie należy przekazać na miejsce wyznaczone przez lokalny urząd do składowania odpadu.

LIKWIDACJA ZUŻYTYCH BATERII

Baterie zawierają substancje szkodliwe dla środowiska naturalnego. Z tego względu nie powinny być wyrzucane razem ze zwykłym odpadem domowym. Baterie należy oddać do odpowiedniego punktu zbiorczego, zapewniającego ich ekologiczną likwidację. Kontakt do najbliższego punktu zbiorczego można uzyskać w urzędzie gminy lub u sprzedawcy.

LIKWIDACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol umieszczony na produkcie lub w jego dokumentacji przewodniej oznacza, że zużyte urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz ze zwykłym odpadem domowym. Aby je prawidłowo zlikwidować, odnowić lub poddać recyklingowi, oddaj je do odpowiednich punktów skupu. W niektórych państwach Unii Europejskiej lub innych krajach europejskich można zwrócić produkt lokalnemu sprawadawy przy zakupie ekwiwalentnego nowego produktu. Poprzez prawidłową likwidację tego produktu pomożecie Państwo zachować cenne bogactwa naturalne oraz pomagacie w zapobieganiu potencjalnym negatywnym wpływom odpadów na środowisko naturalne oraz ludzkie zdrowie, które mogłyby być skutkiem nieprawidłowego recyklingu odpadów. Szczegółowych informacji udzieli najbliższy urząd miasta lub najbliższe zakłady utylizacji. Za nieprawidłowy recykling tego rodzaju odpadów mogą być udzielane kary zgodne z lokalnymi przepisami.

Przedsiębiorcy z krajów Unii Europejskiej

Jeśli chcesz zlikwidować urządzenia elektryczne lub elektroniczne, zasięgnij informacji u swego sprzedawcy lub dostawcy.

Likwidacja produktu w innych krajach spoza Unii Europejskiej

Ten symbol obowiązuje w Unii Europejskiej. Jeśli chcesz zlikwidować ten produkt, zasięgnij informacji o prawidłowym sposobie jego likwidacji u lokalnych urzędów lub swojego sprzedawcy.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.
