Typ výrobku	Vstavaná elektrická rúra
Značka	Concept
Model	ETV5360
Rozmery (Š x V x H)	595 x 595 x 550 mm
Objem rúry	67 litrov
Hmotnosť	32 kg
Napájanie	220-240 V, 50/60 Hz
Príkon	2.7 kW
Trieda energetickej účinnosti	A+
Hlavné funkcie	Konvekcia, Gril, Rozmrazovanie, S ventilátorom, Klasické teplo
Rozsah teplôt	50°C - 250°C
Čistenie vnútra	Smaltovaný povrch, ľahko čistiteľné panely
Bezpečnostné prvky	Detská poistka, automatické vypnutie, chladné dvierka
Typ displeja	LED digitálny časovač
Počet varných programov	8
Dostupné farby	Nerezová oceľ
Dostupnosť náhradných dielov	Vyhrievacie telesá, tesnenie dvierok, sklenené panely, ovládacie gombíky
Index opraviteľnosti	7.5/10
Záruka	2 roky

Často kladené otázky - ETV5360 Concept

Ako predhrejem rúru Concept ETV5360?

Vyberte požadovanú funkciu a nastavte teplotu pomocou ovládacieho gombíka. Rúra signalizuje dosiahnutie nastavenej teploty, zvyčajne zvukovým signálom alebo svetlom. Pre konkrétne časy predhrievania si pozrite návod.

Aký je najlepší spôsob čistenia vnútra?

Na bežné nečistoty použite vlhkú handričku s jemným čistiacim prostriedkom. Na odolné zvyšky použite funkciu pyrolytického čistenia, ak je k dispozícii, alebo špecializovaný čistič rúr. Vyhnite sa abrazívnym špongiám.

Ako vymením žiarovku v rúre?

Odpojte napájanie, odstráňte sklenený kryt a odskrutkujte žiarovku. Vymeňte za novú tepluvzdornú do 300°C žiarovku rovnakého typu (zvyčajne G9 alebo E14). Zložte späť a obnovte napájanie.

Prečo moja rúra nehreje rovnomerne?

Skontrolujte, či ventilátor funguje a nie je blokovaný. Uistite sa, že tesnenie dvierok je neporušené. Ak problém pretrváva, môže byť potrebná výmena vyhrievacieho telesa alebo termostatu.

Môžem v rúre použiť hliníkovú fóliu?

Áno, ale vyhnite sa zakrytiu dna alebo vyhrievacích telies. Fóliu používajte iba na plechy na pečenie alebo na zakrytie jedla, aby ste zabránili prílišnému hnednutiu.

Ako aktivujem detskú poistku?

Stlačte a podržte tlačidlo zámku (zvyčajne so symbolom kľúča) na 3 sekundy, kým sa nerozsvieti indikátor. Deaktivujte opakovaním postupu.

Čo mám robiť, ak sa rúra nezapne?

Skontrolujte napájanie a istič. Uistite sa, že časovač je nastavený na manuálny režim. Ak stále nefunguje, kontaktujte zákaznícky servis.

Ako často by sa malo vymeniť tesnenie dvierok?

Kontrolujte každých 6 mesiacov, či nie sú praskliny alebo deformácie. Vymeňte, ak dvierka netesnia alebo ak spozorujete stratu tepla. Typická životnosť je 2-3 roky.

Kde nájdem náhradné diely pre ETV5360?

Náhradné diely sú k dispozícii u autorizovaných predajcov Concept alebo online prostredníctvom ich portálu náhradných dielov. Bežné diely zahŕňajú vyhrievacie telesá, tesnenia dvierok a gombíky.

Aká je maximálna hmotnosť na policu?

Maximálne zaťaženie na policu je približne 15 kg. Rozložte hmotnosť rovnomerne, aby nedošlo k ohnutiu.

NÁVOD NA OBSLUHU ETV5360 Concept

Elektrická multifunkčná rúra vstavaná

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitím si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzácia vody

Opis výrobku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsluhu

Základné funkcie spotrebiča

Správne umiestnenie roštu alebo plechu do spotrebiča

Čistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredia

TECHNICKÉ PARAMETRY

Technické parametre
Napätie 220-240V ~ 50Hz
Max. príkon 2100 W
Príkon horného výhrevného telesa 950 W
Príkon dolného výhrevného telesa 1100 W
Rozsah nastavenia teploty 0 – 250°C
Rozmery pre inštaláciu (š x h x v) 560 x 570 x 595 mm
Vonkajšie rozmery (š x h x v) 595 x 575 x 595 mm
Vnútorné rozmery (š x h x v) 480 x 430 x 330 mm
Vnútorný objem 75 l
Hmotnosť 29 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

• Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!
• Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je opísané v tomto návode.
• Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zabezpečujúcich nocľah s raňajkami.

• Nepoužívajte spotrebič, ak ste bosí.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Do vnútorného priestoru spotrebiča nevkladajte nadmerne veľké potraviny alebo kovové predmety. Mohli by spôsobit požiar.

- Vo vnútornom priestore spotrebiča nič neskladujte.

- Nesadajte a nestúpajte na otvorené dvierka spotrebiča.

- Nedovol'te det'om a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.

- Deti sa nesmú hrat' so spotrebičom.

• Nedovol'te, aby bol spotrebič používaný ako hračka.

- Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

- POZOR! Pri otváraní dvierok sa môže uvolníť velké množstvo pary alebo môže vystreknút šťava. Dbajte na zvýšenú opatrnost. Nebezpečenstvo oparenia!

- Nedotýkajte sa horúcich povrchov a vykurovacích telies počas použitia alebo krátko po použití spotrebiča.

• V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia.

- Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opravit v autorizovanom servise.

- Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.

- Čistenie a údržbu vykonávanú používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byt vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

• Spotrebič môže opravovať a zásahy v čnom vykonávať len kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

Ak pokyny výrobcu nedodržíte, nemôže byt prípadná oprava uznaná ako záručná.

OPIS VÝROBKU

1 Gombík funkcií pečenia
2 Gombík teploty
3 Signalizátor prevádzky

Jednotlivé funkcie pečenia

Symbol Opis funkcie
	Osvetlenie vnútorného priestoru rúry.
	Pre konvenčné pečenie je zapnuté zároveň spodné aj horné teleso.Teplotu je možné nastaviť v rozsahu 50 – 250 °C.Pokrm vkladajte až po predhriatí rúry na nastavenú teplotu. Dvierka rúry otvárajte počas pečenia čo najmenej.
	Ohrev rúry iba dolným vykurovacím telesom.Pozn.: Táto funkcia je vhodná na dokončenie pečenia tých pokrmov, ktoré vyžadujú väčšiu teplotu zospodu (pizza).
	Ohrev rúry iba horným vykurovacím telesom.Pozn.: Táto funkcia je vhodná na grilovanie alebo zapekanie potravín.Pri grilovaní umiestnite pripravovaný pokrm čo najvyššie.

TIPY NA PEČENIE

• Presnú hodnotu teplôt je vhodné pre každý druh jedla a spôsob pečenia vyskúšat.
• Dvierka spotrebiča v priebehu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predlžila by sa doba pečenia a pokrm by sa mohol pripalovať.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšťa šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byť pečené pri vysokej teplote, aby nedochádzalo k prskaniu šťavy.

• Pri pečení veľkých kusov mäsa dochádza k vyparovaniu tekutín a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri používaní spotrebiča. Dvierka spotrebiča a prilahlý priestor spotrebiča po ukončení pečenia utrite do sucha.

• Pečivo sa zväčší až po 2/3 doby pečenia. Čas pečenia závisí od druhu použitej náplne (ovocie, marmeláda).

• Šlahané cestá by nemali obsahovat' privel'a vody, predlžuje to čas pečenia.
• Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šireniu tepla a mohli by tým spôsobit poškodenie smaltu z dôvodu prehriatia.
• Pri pečení na viacerých plechoch naraz nemusia byť súčasne vsunuté pokrmy hotové v rovnakom čase.
• Plechy na pečenie a pekáče nie sú určené na dlhodobé skladovanie potravín (dlhšie ako 48 hodín). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utriet aj vo vnútri vlhkou handričkou. Všetky odnímatelné časti umyte v teplej vode s prídavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravín s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu nájdete v odseku Základné funkcie spotrebiča (str. 20). Je možné, že spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnosť dobre vetrajte.

Základné funkcie spotrebiča

1. Umiestnite plech s pokrmom do zvolenej výšky.
2. Otáčaním gombíka (1) vyberte požadovanú funkciu pečenia.
3. Otáčaním gombíka (2) nastavíte požadovanú teplotu.
4. Spotrebič sa zapne a rozsvieti sa signalizátor prevádzky (3).
5. Po dokončení pečenia nastavte gombík funkcií (1) a gombík teploty (2) a do polohy 0.

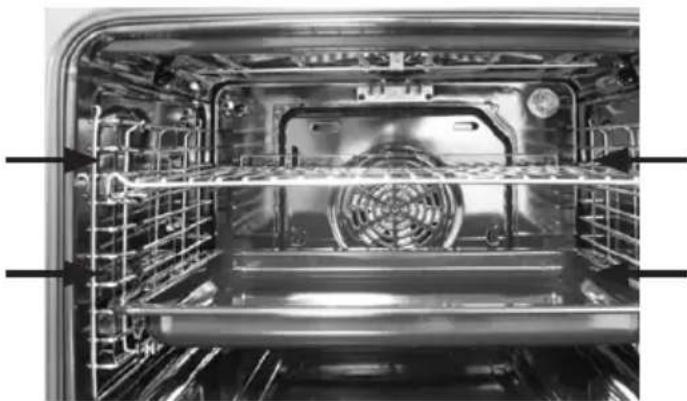

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musí byt správne umiestnený (v rovnakej výške) v bočných roštoch.

Ventilátor je umiestnený na hornej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnútri nábytku. Ventilátor sa zapína automaticky so zapnutím spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktívny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranicu.

ČISTENIE A ÚDRŽBA

Aby ste zachovali pekný vzhľad a spoľahlivosť spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktoré prichádzajú do styku s potravinami, je potrebné pravidelne čistiť.

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude mať vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom utrite do sucha.
• Dno a strop spotrebiča môžete utriet vlhkou handričkou, mäkkou kefkou alebo špongiou. Pri silnom znečistení použite teplú vodu s neagresívnym saponátom.
• Nepoužívajte na čistenie skiel dvierok spotrebiča hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dôjst’ k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotrebiča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývať v umývačke riadu.

INŠTALÁCIA SPOTREBIČA

• Nedvíhajte spotrebič za držadlo dvierok!
• Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.
• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca.
• Výrobca nenesie akúkol'vek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.
• Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 1.

• Spotrebič môže byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 1).

• Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

• Všetky ochranné kryty musia byt umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstránit bez špeciálneho náradia.
• Zadná doska kuchynskej linky musí byť odstránená, aby bola zaistená vhodná cirkulácia vzduchu okolo spotrebiča.
• Ak je nad spotrebičom umiestnená varná doska, musí byť medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

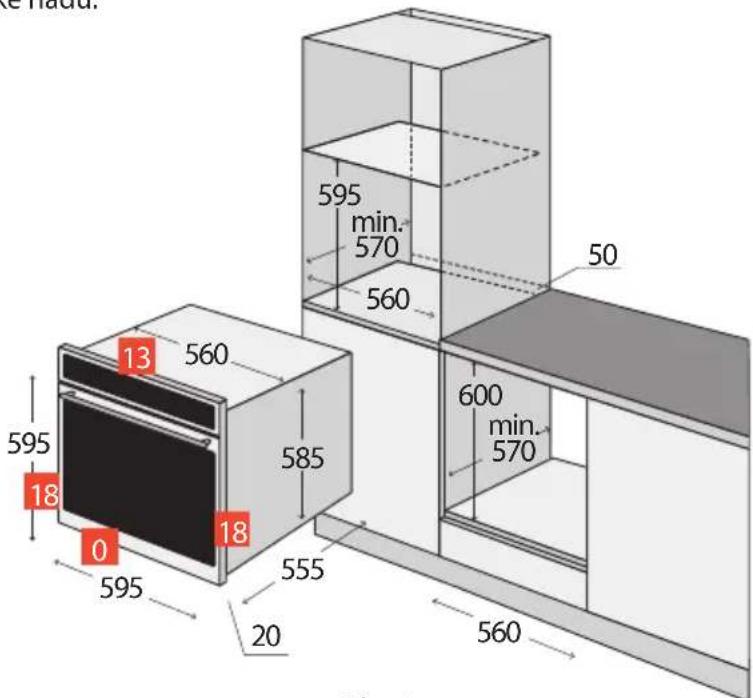

Obr. 1

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku spotrebiča. Odporúčame použit samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory a predlžovacie káble. Mohli by spôsobit' nebezpečenstvo z prehriatia.
  • Zástrčka prívodného kábla spotrebiča musí byť voľne prístupná ai po jej inštalácii.
  • Zmeny pripojenia môže vykonávať iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osôb alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanie sú na Obr. 1. Z dôvodu účinnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na obrázkoch a skrinka musí byt skonštruovaná tak, aby do jej spodnej časti mohol prúdiť vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byt medzera minimálne 50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte prívodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatrne zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutiu prívodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovaním 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditelné po otvorení dvierok.
6. Pripojte prívodný kábel do zásuvky elektrického napätia.

Demontáž

V prípade, že spotrebič demontujete, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolnite upevňovacie skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite prívodný kábel.

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnostou (25–40 W/220–240 V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite príslušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podľa Obr. 2 a nahradťe žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovaní novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte spät' sklenený kryt.

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatuľu od spotrebiča môžete odovzdat’ do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatrí do komunálneho odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom na životné prostredie a l'udské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byť vykonaná v súlade s predpismi na nakladanie s odpadmi. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.
