LIETOŠANAS INSTRUKCIJA ETV5360 Concept

lebūvējama elektriskā vairākfunkciju krāsns

Pateicamies Jums par to, ka iegādājāties Concept zīmola produktu, un novēlam, lai Jūs būtu apmierināti ar mūsu produktu visā tā izmantošanas laikā.

Pirms pirmās lietošanas rūpīgi izlasiet visu lietošanas instrukciju un pēc tam to saglabājiet. Nodrošiniet, lai arī citas personas, kas darbosies ar produktu, būtu iepazinušās ar šo instrukciju.

SATURS

Tehniskie parametri

Būtiski norādījumi

Üdens kondensācija

Produkta apraksts

Vadības panela apraksts

Atseviškas cepšanas funkcijas

Cepšanas ieteikumi

Lietošanas pamācība

lerīces pamat funkcijas

Pareiza režga vai cepšanas plâtnes novietošana iericē

Tirišana un apkope

lerīces uzstādīšana

Serviss

Apkārtējās vides aizsardzība

TEHNISKIE PARAMETRI

Tehniskie parametri
Spriegums 220-240V ~ 50Hz
Maks. pievadītā jauda 2100 W
Augšējam sildkermenim pievadītā jauda 950 W
Apakšējam sildkermenim pievadītā jauda 1100 W
Temperatūras iestatīšanas diapazons 0 – 250°C
Uzstādīšanas izmēri (p x d x a) 560 x 570 x 595 mm
Ārējie izmēri (p x d x a) 595 x 575 x 595 mm
lekšējie izmēri (p x d x a) 480 x 430 x 330 mm
lekšējais tilpums 75 l
Svars 29 kg

Ražotājs patur tiesības veikt tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

BÜTISKI NORÄDİJUMI

Piegādājot elektrisko krāsni

• Uzreiz pēc piegādes pārbaudiet iepakojumu un ierīci, vai tie transportēšanas laikā nav bojāti.
• UZMANIBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas nebūs redzamas, var būt asas! Uzmanieties, lai novērstu savainošanos!
• Ja ierīce ir bojāta, neizmantojiet to. Nekavējoties vērsieties pie piegādātāja.
• Pirms pirmās lietošanas noņemiet no ierīces visu iepakojumu un mārketinga materiālus.
• lepakojuma materiālu novietojiet bērniem nepieejamā vietā vai atbilstoši likvidējiet.

Uzstādot

• Neizmantojiet ierīci citādi, nekā aprakstīts šajā pamācībā.
• Šo ierīci ir atļauts izmantot mājsaimniecībās un līdzīgos apstākļos, piemēram:
• veikalu, biroju un citu darbavietu virtuvēs;
• zemnieku saimniecibās;
• viesnīcās, motelos un citur kā ierīci, ko var izmantot viesi;

• iestādījumos, kas nodrošina viesus ar naktsmītni un brokastīm.

• Neizmantojiet ierīci, ja jums ir basas kājas.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.
• Nelieciet ierīces kamerā pārmērīgi lielus produktus vai metāla priekšmetus. Tie var izraisīt ugunsgrēku.
• lerīces kamerā neko neuzglabājiet.
• Nesēdieties un nekāpiet uz atvērtām ierīces durtiņām.
• Neļaujiet bērniem un rīcībnespējīgām personām darboties ar ierīci, uzstādiet ierīci šīm personām nepieejamā vietā.
• Bērniem ir aizliegts rotaļāties ar ierīci.
• levērojiet īpašu piesardzību, ja izmantojat ierīci bērnu tuvumā.
• Nepieļaujiet, lai ierīce tiktu izmantota kā rotaļlieta.
• Šo ierīci ir atļauts izmantot bērniem no 8 gadu vecuma un personām ar pazeminātām fiziskajām, maņu vai garīgajām spējām vai personām bez pietiekamas pieredzes un zināšanām, ja tās tiek uzraudzītas vai ir drošā veidā iepazīstinātas ar ierīces lietošanas norādījumiem un saprot ar to saistīto risku.

UZMANĪBU! Atverot durtiņas, var izplūst liels daudzums tvaika vai izšļakstīties tauki. Esiet ľoti piesardzīgi!. lespējama applaucēšanās!

- Lietošanas laikā vai īsi pēc lietošanas nepieskarieties ne karstajām virsmām, ne sildķermenņiem.

- Defekta gadijumā izslēdziet ierīci un izvelciet kontaktdakšu no elektrotikla kontaktligzdas.

- Atvienojot ierīci no elektrotikla kontaktligzdas, nekad nevelciet aiz barošanas kabeļa, bet atvienojiet to, satverot un velkot kontaktdakšu.

- Neiegremdējiet barošanas kabeli vai kontaktdakšuūdenī vai citā škīdrumā.

- Regulāri pārbaudiet, vai ierīce un barošanas kabelis nav bojāti.

- Neieslēdziet bojātu ierīci.

- Neizmantojiet ierīci, ja durtiņas vai durtiņu blīvējums ir bojāts. Nododiet ierīci remontam autorizētā servisā.

- Neizmantojiet citus piederumus, iznemot tos, ko ieteicis ražotājs.

- Neizmantojiet piederumus, kam ir bojāts virsmas pārklājums, kas ir nolietoti vai kam ir citi defekti.

- lerīces tīrīšanu un apkopi nedrīkst veikt bērni, ja tie nav sasnieguši 8 gadu vecumu un ja tie netiek uzraudzīti.

UZMANİBU!

Lai izvairītos no savainojumiem, piemēram, paklūpot, ierīci atveriet tikai uz īsu brīdi, kas nepieciešams ēdienu ievietošanai vai izņemšanai. Bērni ierīcē var iekāpt (nosmakšanas risks) vai tikt pakļauti citiem riskiem.

Üdens kondensācija

Cepot produktu ar lielāku ūdens saturu, ierīces durtiņas atveriet piesardzīgi. Saskaroties karstajam un auksta-jam gaisam, uz durtiņām var kondensēties tvaiki, veidojot ūdeni, kurš pēc tam var uzkrāties ierīces apakšējā daļā. Šo parādību var ierobežot, retāk atverot ierīces durtiņas. lespējamo kondensēto ūdeni jānoslauka ar drāniņu vai papīra salveti, lai nebojātu zem ierīces esošās mēbeles.

lespējamie defekti.

• Remontēt ierīci un veikt ar to līdzīgas darbības atļauts tikai kvalificētam speciālistam.
• Veicot ierīces remontu un līdzīgas darbības, ierīcei jābūt atvienotai no elektriskā tīkla. Izslēdziet drošinātāju vai izvelciet kontaktdakšu no elektrotīkla kontaktligzdas.
• Atvienojot ierīci no elektrotīkla kontaktligzdas, nekad nevelciet aiz barošanas kabeļa, bet atvienojiet ierīci, satverot un velkot kontaktdakšu.

Ja netiek ievēroti ražotāja norādījumi, iespējamais remonts netiek veikts garantijas ietvaros.

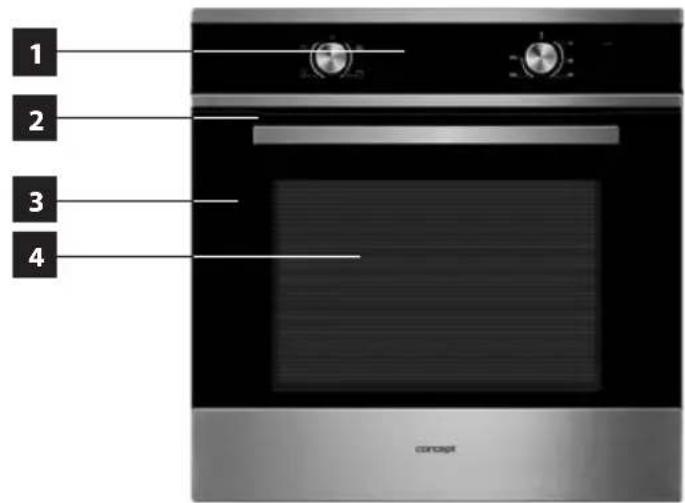

PRODUKTA APRAKSTS

1 Vadības panelis
2 Durtinu rokturis
3 Durtiñas
4 Dubultā stikla logs durvīs

Piederumi

A Režgis
B Seklā cepešpanna

1 Cepšanas funkcijas poga
2 Temperaturas poga
3 Darbības indikators

Atseviškas cepšanas funkcijas

Simbols Funkcijas apraksts
	Krāsns iekšpuses apgaismojums
	Vienlaikus ir ieslēgts gan apakšējais, gan augšējais sildelements.Temperatūra var tikt iestatīta 50–250 °C.Ēdienu ievietojiet cepškrāsnī tikai pēc tam, kad tā ir uzkarsusi līdz iestatītaitemperatūrai. Cepšanas laikā atveriet durvis cik reti vien iespējams.
	Krāsns sildīšana tikai ar apakšējo sildelementu.Piezīme: Šis darbības režīms domāts tādu produktu pagatavošanai, kuriem vairāknepieciešama apakšējā sildīšana (piem., pica).
	Krāsns sildīšana tikai ar augšējo sildelementu.Piezīme: Šis darbības režīms ir piemērots grilēšanai vai cepšanai.Gilēšanas laikā novietojiet produktus vairāk augšējā augstuma pozīcijā.

CEPŠANAS IETEIKUMI

• Precīzas temperatūras vērtības katram produktu un cepšanas veidam var noteikt izmēginot.
• Jāizvairās no nevajadzīgas ierīces durtiņu virināšanas cepšanas laikā. Virinot durtiņas, tiek traucēts cepšanas temperatūras režīms, tiek paildzināts cepšanas laiks, un produkts var piedegt.
• Marinēta gaļa un gaļa bez kauliem izcepas ātrāk nekā neapstrādāta gaļa. To, vai gaļa ir izcepusies, var pārbaudīt saspiežot gaļu (piemēram, ar dakšinu). Ja no gaļas netek sula, tā ir labi izcepusies.
• Ja gaļa ir speķota vai apkļāta ar speķi, to nedrīkst cept augstā temperatūrā, lai neizšļakstītos tauki.
• Cepot lielus gaļas gabalus, iztvaiko šķidrums, un tas kondensējas uz ierīces durtiņām. Šis ir dabisks process un nerada nekādu apdraudējumu, lietojot ierīci. Ierīces durtiņas un tām pieguļošā ierīces telpa pēc cepšanas jānoslauka sausas.

• Miltu izstrādājumi paceļas pēc 2/3 cepšanas laika. Cepšanas laiks ir atkarīgs no izmantotā pildījuma (augļi, ievārījums).

• Putotām mīklām nevajadzētu saturēt daudz ūdens, jo šādi paildzinās cepšanas laiks.

• Nenovietojiet traukus tieši uz ierīces pamatnes, jo tas aizkavē siltuma izplatīšanos un pārkaršanas dēļ var sabojāt emalju.
• Cepot uz vairākām plātnēm vienlaicīgi, nav jācep produkti, kas būs gatavi vienā laikā.
• Cepšanas plâtnes un cepešpannas nav paredzētas ilgstošai pārtikas uzglabāšanai (ilgākai par 48 stundām). Ilgākai uzglabāšanai ielieciet produktu piemērotā traukā.

LIETOŠANAS PAMĀCĪBA

Pirms pirmās lietošanas

Pirms jaunas ierīces ekspluatācijas sākšanas higiēnas iemeslu dēļ izslaukiet tās iekšpusi ar mitru drāniņu. Visas noņemamās daļas nomazgājiet ar siltu ūdeni, kam pievienots mazgājamais līdzeklis, vai ari trauku mazgāja-majā mašīnā.

Pēc tam uz 30 minūtēm ieslēdziet ierīci, neieliekot tajā produktus, maksimālajā temperatūrā (250°C). Informā- ciju par temperatūras iestatīšanu un sildīšanas laiku skatiet sadalā „lerīces pamatfunkcijas” (Ipp. 42).

Ir iespējams, ka šajā laikā no krāsns var izplatīties smaka un dūmi, kas pēc īsa brīža pazudīs. Šī procesa laikā telpa ir labi jāizvēdina.

lerices pamatfunkcijas

1. Novietojiet plâtni ar produktu nepieciešamajā augstumā.
2. Pagriežot pogu (1), izvēlieties nepieciešamo cepšanas funkciju.
3. Pagriežot pogu (2), iestatiet nepieciešamo temperatūru.
4. Ierīce ieslēgsies un tiks izgaismots Darbības indikators.
5. Pēc darbības beigām pagrieziet gan Režīma pārslēgu, gan Temperatūras pārslēgu 0 pozīcijā.

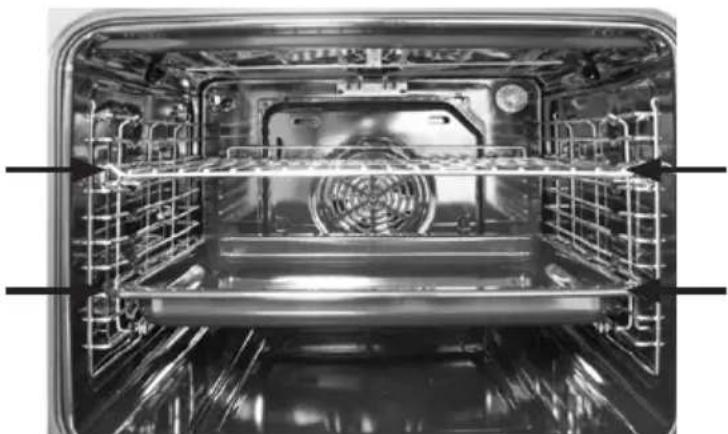

Pareiza režga vai cepšanas plâtnes novietošana iericē

Režgim vai plātnei jābūt pareizi ievietotai (vienādā augstumā) sānu celiņos.

Dzesēšanas ventilators

Ventilators atrodas ierīces augšējā sieniņā, un tas rada vēsa gaisa cirkulāciju mēbeles iekšpusē. Ventilators ie- slēdzas automātiski, ieslēdzot ierīci. Ja cepšanas programma ir pabeigta vai pārtraukta, dzesēšanas ventilators turpina darboties līdz brīdim, kad ierīces temperatūra nokrītas zem drošas robežas.

TİRİŞANA UN APKOPE

Lai saglabātu ierīces labu izskatu un uzticamu darbību, rūpējieties par tās tīrību. Ierīces modernā konstrukcija vienkāršo apkopi līdz minimumam. Tās ierīces daļas, kas nonāk saskarē ar pārtikas produktiem, regulāri jātīra.

• Pirms apkopes un tīrīšanas atvienojiet barošanas kabeli no elektrotikla kontaktligzdas vai izslēdziet ierīces kontaktligzdas drošinātāju.
• Nogaidiet, līdz ierīces kamera ir atdzisusi, taču temperatūra ir remdena - tad ierīces tīrīšana veiksies labāk nekā aukstā stāvoklī.
• lerīces ārējo virsmu notīriet ar mitru drāniņu, smalku suku vai mīkstu sūkli un pēc tam noslaukiet to sausu.
• lerīces apakšdaļu un augšpusi varat noslaucīt ar mitru drāniņu, mīkstu suku vai sūkli. Lielu netīrumu gadījumā izmantojiet siltu ūdeni, kam pievienots neagresīvs mazgāšanas līdzeklis.
• Nelietojiet rupjus abrazīvus tīrīšanas līdzekļus vai asas metāla sukas, lai tīrītu ierīces durtiņu stiklus, jo tā van saskrāpēt virsmu vai saplēst stiklu.
• Nekad neatstājiet uz emaljētām, lakotām vai nerūsējošā tērauda daļām agresīvas vai skābas vielas (citronu sulu, etiki).
• lerīces tīrīšanai neizmantojiet tvaika tīrītāju.
• Cepamplātni var mazgāt trauku mazgājamajā mašinā.

IERİCES UZSTÄDİŞANA

• Neceliet ierici aiz durtinu roktura!
• Uz defektiem, kas radušies nepareizas uzstādīšanas dēļ, garantija neattiecas.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nenes nekādu atbildību par zaudējumiem, kas nodarīti personām, dzīvniekiem un lietām nepareizas uzstādīšanas dēl.
• lerīces novietošana piemērotā mēbelē nodrošina tās pareizu darbību.
• lerīci uzstāda tipizētā virtuves mēbelē, kas ir paredzēta iebūvētajām ierīcēm, vai attiecīgi pielāgotā mēbelē, kuras izmēri atbilst 1. att.
• lerīci var novietot gan zem virtuves darb-virsmas, gan augstajā skapīti (1. att.).
• Virtuves mēbelēm jābūt izgatavotām no karstumizturīga materiāla, kas iztur vismaz 120°C. Materiāliem un izmantotajām līmēm jāiztur ierīces uzkaršana atbilstoši standartam LVS EN 60335-2-6. Materiāli un līmes,

kas neatbilst minētajam standartam, var deformēties vai atlīmēties.

• Visiem aizsargapvalkiem jābūt nostiprinātiem savā vietā tā, lai tos nebūtu iespējams noņemt bez īpašiem instrumentiem.
• Virtuves iekārtas aizmugurējā plāksne jānonem, lai ap ierīci nodrošinātu atbilstošu qaisa cirkulāciju.
• Ja virs ierīces ir novietota plīts virsma, starp abām ierīce jābūt vismaz 50 mm atstarpei.

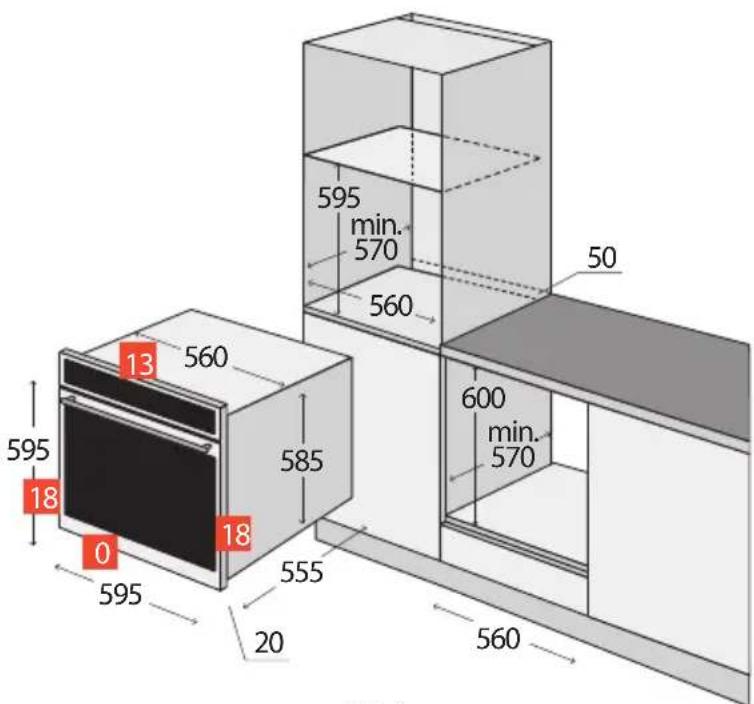

Att. 1

Pieslēgšana elektrotiklam

• Pârbaudiet, vai pieslédzamais spriegums un drošinātāji atbilst vērtībām, kas norādītas uz ierīces identifikācijas plāksnītes, lesakām izmantot patstāvīgu kontaktligzdas kontūru ar 16 A drošinātāju.
• Izmantojiet tikai elektriskā sprieguma kontaktligzdas ar zemējumu.
• Neizmantojiet ne sadalītājus, ne konektorus, ne pagarinātājus. Tie var radīt apdraudējumu pārkaršanas dēl.
• lerīces barošanas kabela kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Pārveidot pieslēgumu ir atlauts tikai kvalificētam speciālistam.
• Ierīces elektrodrošību ir iespējams garantēt tikai tad, ia ierīces kontaktdakša ir pareizi jezemēta.
• Ražotājs neatbild par personām vai lietām nodarīto kaitējumu neesoša vai nepareiza zemējuma gadījumā.
• Barošanas kabelis jānovieto tā, lai tas nenonāktu saskarē ar ierīces karstajām daļām, netiktu deformēts vai pārmērīgi liekts.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms pirmās lietošanas nonemiet no ierīces visu iepakojumu un mārketinga materiālus.
2. Nepieciešamie skapīša izmēri iebūvēšanai ir parādīti 1. att. Efektīvas gaisa cirkulācijas nodrošināšanai ierīce jāuzstāda atbilstoši attēlos parādītajiem izmēriem, bet skapītim jābūt konstruētam tā, lai tā apakšdalā cirkulētu gaiss. Aiz iebūvētas ierīces aizmugurējās sieninas jābūt vismaz 50 mm platai atstarpei.
3. Ierīci uzbīdiet uz skapiša malas un izvelciet barošanas kabeli caur skapiša aizmugurējo sieninų tā, lai pēc uzstādīšanas būtu pieejama ierīces kontaktdakša.
4. Uzmanīgi iebīdiet ierīci skapīti izvēlētajā vietā. Uzmanieties, lai netiktu jespiests barošanas kabelis.
5. Nostipriniet ierīci skapīti, ieskrūvējot 2 skrūves atverēs, kas atrodas ierīces rāmja priekšējā sieniņā. Atveres ir redzamas pēc durtinu atvēršanas.
6. Pievienojiet barošanas kabeli elektrotikla kontaktligzdai.

Demontāža

Ja ierīci demontējat, ir svarīgi ievērot darbību pareizu secību:

1. Vispirms atvienojiet barošanas kabeli no elektrotikla (izvelciet kontaktdakšu vai izslēdziet drošinātāju).
2. Izskrūvējiet stiprināšanas skrūves.
3. Izvelciet ierīci un uzmanīgi izvelciet barošanas kabeli.

SERVISS

Spuldzītes nomaiņa

lerīces kameras apgaismošanai ir izmantota halogēnu spuldzīte ar lielu termoizturību (25–40 W/220–240 V, T300 °C).

Lai nomainītu spuldzīti, jārīkojas šādi:

1. Atvienojiet ierīci no elektrotīkla vai izslēdziet attiecīgo drošinātāju.
2. Noskrūvējiet stikla uzliktni, griežot to pretēji pulksteņrādītāju kustības virzienam atbilstoši 2. att., un nomainiet spuldzīti ar tāda paša veida un parametru spuldzīti.
3. Skrūvējot jauno spuldzīti, spuldzes satveršanai izmantojiet drāniņu vai papīra salveti.
4. Uzskrūvējiet atpakal stikla uzliktni.

• Izmantojiet iepakojuma materiālu un nolietoto ieriču pārstrādes iespējas.
• lerīces kārbu ir iespējams izmest škirotajos atkritumos.
• Polietilēna (PE) maisinu nododiet materiālu pārstrādei.

lerīces utilizācija tās darbmūža beigās:

Šī ierīce ir marķēta atbilstoši Eiropas Parlamenta un Padomes Direktīvai 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai uz tā iepakojuma norāda, ka šo ierīci nedrīkst likvidēt sadzīves atkritumos. Tā ir jāaizved uz savākšanas punktu elektrisko un elektronisko ierīču pārstrādei. Nodrošinot pareizu šī produkta utilizāciju, jūs palīdzat novērst negativo ietekmi uz vidi un cilvēku veselību, ko radītu nepareiza ierīces utilizācija. Likvidēšana veicama saskaņā ar tiesību aktiem par atkritumu apsaimniekošanu. Plašāku informāciju par šī produkta likvidēšanu varat vaicāt vietējā pašvaldībā, uzņēmumā, kas nodarbojas ar mājsaimniecības atkritumu likvidēšanu, vai veikalā, kur jūs šo ierīci iegādājāties.
