Тип продукта	DLP-проектор
Бренд	Optoma
Модель	ZU507TST
Нативное разрешение	WUXGA (1920 x 1200)
Яркость	5000 люмен
Контрастность	300 000:1
Технология проекции	DLP
Размеры (Д x Ш x В)	337 x 264 x 126 мм
Вес	5,3 кг
Электропитание	100-240 В, 50-60 Гц, максимальное потребление 370 Вт
Срок службы лампы	До 4000 часов (обычный режим), 10 000 часов (экономичный режим)
Тип лампы	Лазерный фосфор
Коррекция трапецеидальных искажений	Вертикальная и горизонтальная (±30 градусов)
Зум	Моторизированный, 1.6x
Сдвиг объектива	Вертикальный (0-50%) и горизонтальный (±10%)
Подключения	HDMI, VGA, USB, RS232, RJ45
Обслуживание	Очистка воздушного фильтра каждые 500 часов, замена лампы по мере использования
Безопасность	Автоматический режим ожидания, блокировка паролем, защита от кражи Kensington
Запасные части	Лампа, фильтр, пульт дистанционного управления доступны в сервисном центре
Ремонтопригодность	Оценка ремонтопригодности: 7,5/10 (доступны запчасти и обслуживание)

Часто задаваемые вопросы - ZU507TST OPTOMA

Как установить проектор Optoma ZU507TST?

Поместите проектор на устойчивую поверхность, подключите кабель питания, подсоедините источники (HDMI, VGA и т.д.) через порты сзади. Включите проектор кнопкой Power или пультом. Используйте меню OSD для настройки фокуса и размера изображения.

Какое максимальное разрешение поддерживается?

Нативное разрешение: WUXGA (1920 x 1200). Он может отображать сигналы до 4K через HDMI с масштабированием.

Как чистить воздушный фильтр?

Выключите и отключите проектор. Найдите воздушный фильтр (обычно сбоку). Снимите его, пропылесосьте мягкой щеткой или промойте теплой водой. Полностью высушите перед установкой. Заменяйте фильтр каждые 500 часов работы.

Какой срок службы лампы?

Лампа лазерный фосфор служит до 4000 часов в обычном режиме и 10 000 часов в экономичном. Индикатор лампы загорается, когда требуется замена.

Можно ли использовать проектор с домашним кинотеатром?

Да, проектор совместим с внешними аудиосистемами через аудиовыход 3,5 мм или HDMI ARC (в зависимости от версии). Для оптимального опыта используйте AV-ресивер.

Как войти в меню настроек?

Нажмите кнопку Menu на пульте или панели управления. Используйте кнопки направления для навигации. Настройки включают изображение, отображение, системные параметры и обслуживание.

Поддерживает ли проектор 3D?

Да, ZU507TST поддерживает 3D-проекцию через HDMI с очками DLP Link и совместимым 3D-контентом. Включите режим 3D в меню «Отображение».

Что делать, если изображение искажено или перекошено?

Используйте коррекцию трапеции (Keystone) в меню с помощью кнопок +/- или ползунков. Также отрегулируйте моторизированный сдвиг объектива для перемещения изображения по вертикали или горизонтали без искажений.

Как заменить лампу?

Выключите проектор и подождите 30 минут для охлаждения. Отвинтите крышку лампы, извлеките старую лампу, вставьте новую (артикул SP.xxx). Закрутите крышку и сбросьте счетчик лампы в меню «Сервис».

Где найти запчасти для ZU507TST?

Свяжитесь с сервисным центром Optoma или авторизованным дилером. Доступные запчасти включают лампу, воздушный фильтр, пульт и блок питания. Посмотрите сайт Optoma для списка дилеров.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZU507TST OPTOMA

Проектор DLP®

СОДЕРЖАНИЕ

БЕЗОПАСНОСТЬ......4

Важные инструкции по технике безопасности .... 4

Очистка объектива.... 6

Информация о технике безопасности при работе с источником лазерного излучения 6

Авторские права 7

Ограничение ответственности 7

Подтверждение товарных знаков 7

FCC (Федеральная комиссия по связи) 7

Декларация соответствия для стран Европейского Союза 8

WEEE 8

ВВЕДЕНИЕ ...... 9

Комплект поставки....9

Стандартные принадлежности 9

Общий вид устройства.... 10

Соединения 11

Клавиатура.... 12

Пульт дистанционного управления .... 13

УСТАНОВКА И НАСТРОЙКА 14

Установка проектора 14

Подключение источников сигнала к проектору 16

Настройка проецируемого изображения.... 17

Удаленная настройка.... 19

ИСПОЛЬЗОВАНИЕ ПРОЕКТОРА.... 21

Включение и выключение проектора.... 21

Выбор источника входного сигнала 22

Меню навигации и функции 23

Дерево экранного меню 24

Меню Изобр.... 31

Меню «Дисплей» 35

Меню «Настройки» 39

Меню «Источник сигнала» 42

Меню «Звук» 44

Меню «Управление» 45

Меню «Информация» 56

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 57

Совместимые разрешения 57

Размер изображения и расстояние проецирования 62

Размеры проектора и потолочная установка 64

Коды ИК-пульта ДУ 65

Поиск и устранение неисправностей 67

Предупреждающие индикаторы 69

Технические характеристики 70

Международные офисы Optota 71

БЕЗОПАСНОСТЬ

	Молния со стрелкой в равностороннем треугольнике предназначена предупредить пользователя о наличии неизолированного "опасного напряжения" в корпусе устройства, величина которого может быть достаточной, чтобы представлять для людей риск поражения электрическим током.
	Восклицательный знак в равностороннем треугольнике сообщает пользователю о наличии важных инструкций по эксплуатации и текущему ремонту (техническому обслуживанию) в материалах, сопровождающих устройство.

Соблюдайте все меры предосторожности и правила эксплуатации, рекомендуемые в данном руководстве пользователя.

• Во избежание поражения электрическим током устройство с периферийным оборудованием должно быть правильно заземлено. • Данное устройство оснащено трехконтактной заземленной штепсельной вилкой. • Не отсоединяйте заземляющий контакт от штепсельной вилки. - Это защитная функция. Если вам не удается включить вилку в розетку, обратитесь к электрику. • Не лишайте вилку заземления ее основной функции.

Важные инструкции по технике безопасности

• Имея дело с любым ярким источником света, не смотрите на прямой луч, RG2 IEC 62471-5:2015. • Данный проектор является лазерным устройством класса 1 согласно IEC/EN 60825-1:2014 и входит в группу риска 2 согласно стандарту IEC 62471-5:2015. • Следите за детьми: запрещайте им смотреть на лазерный луч и пользоваться оптическими приборами! Внимание! Следите за детьми и ни в коем случае не разрешайте им смотреть на луч проектора на любом расстоянии от него. Внимание! Будьте внимательны при включении проектора с помощью пульта ДУ, стоя перед проекционным объективом.
• Внимание! Избегайте использования оптических средств, например, биноклей или телескопов, внутри луча.
• Не закрывайте вентиляционные отверстия. Для обеспечения надежной работы проектора и для защиты от перегрева рекомендуется ставить проектор в место, где отсутствуют препятствия для вентиляции. Например, не следует ставить проектор на заставленный кофейный столик, диван, кровать и т. д. Не оставляйте проектор в таком закрытом пространстве, как книжный шкаф или тумба, которые затрудняют прохождение потока воздуха.
• Чтобы снизить риск возникновения пожара или удара электрическим током, не подвергайте продукт воздействию дождя или влаги. Не устанавливайте проектор около таких источников тепла, как радиаторы, нагреватели, печи или другие приборы (в т. ч. усилители), которые выделяют тепло.
• Исключите попадание предметов или жидкостей в проектор. Они могут коснуться точек с высоким напряжением и замкнуть детали, что может привести к возникновению пожара или поражению электрическим током.

• Не используйте при следующих условиях:

– В очень горячей, холодной или влажной среде. (i) Необходимо обеспечить температуру в помещении в диапазоне 0°C - 40°C (ii) Относительная влажность составляет до 80% – На участках, подвергаемых чрезмерному запылению и загрязнению. – Возле аппаратов, генерирующих сильное магнитное поле. – Под прямыми солнечными лучами.

- Не используйте устройство в случае его физического повреждения. Используйте устройство только по его прямому назначению. К физическим повреждениям и неправильной эксплуатации относятся следующие случаи (их список не ограничивается приведенными вариантами):

– Падение устройства. – Повреждение шнура питания или штепсельной вилки. – Попадание жидкости на проектор. – Воздействие на проектор дождя или влаги. – Попадание инородных предметов в проектор или ослабление крепления внутренних компонентов.

• Не устанавливайте проектор на неустойчивой поверхности. Это может привести к его падению и повреждению, а также к травме оператора.
• Во время работы не заслоняйте свет, исходящий из объектива проектора. Световое излучение вызовет разогрев и расплавление заслонившего свет объекта, это может привести к ожогам и пожару.
• Не открывайте и не разбирайте проектор, так как это может привести к поражению электрическим током.
• Не пытайтесь отремонтировать устройство самостоятельно. Вскрытие или снятие крышек может стать причиной поражения электрическим током или подвергнуть вас другим опасностям. Свяжитесь с компанией Optoma, прежде чем отнести устройство в ремонт. • Наклейки с информацией о технике безопасности расположены на корпусе проектора.
• Ремонт устройства должен проводить только персонал по обслуживанию, наделенный такими полномочиями.
• Используйте только те принадлежности и аксессуары, которые поставляет производитель.
• Во время работы запрещается смотреть прямо в объектив проектора. Яркий свет может нанести повреждение глазам. • Данный проектор определяет остаточный срок службы лампы автоматически.
• При выключении проектора, прежде чем отсоединять питание, убедитесь, что цикл охлаждения был завершен. Дайте проектору для остывания 90 секунд. • Перед тем, как приступить к очистке устройства, отсоедините шнур питания от электрической розетки. • Для очистки корпуса дисплея используйте мягкую сухую ткань, смоченную слабым моющим средством. Не применяйте абразивные чистящие средства, парафины или растворители для очистки устройства.
• Отсоедините вилку шнура питания от электрической розетки, если устройство не будет использоваться в течение длительного времени. • Не устанавливайте проектор на поверхности, которые подвергаются вибрации или ударам. • Запрещается прикасаться к объективу голыми руками.
• Прежде чем положить проектор на хранение, извлеките батареи из пульта ДУ. Если батареи не удалять длительное время, из них начнет вытекать электролит. • В случае установки батарейки неподходящего типа возможно возгорание или взрыв.
• Не используйте проектор и не храните в масляном или сигаретном дыму, это ухудшит эксплуатационные характеристики проектора.
• Настоятельно рекомендуется правильно устанавливать проектор в нужной ориентации, в противном случае, это также ухудшит эффективность его работы.
• Используйте удлинитель-разветвитель или стабилизатор напряжения. Перебои в электроснабжении и падения напряжения могут привести к повреждению устройств.

Очистка объектива

• Перед очисткой объектива отключите проектор и выньте вилку из розетки для полного охлаждения. • Сдуйте пыль баллоном со сжатым воздухом. - Возьмите специальную салфетку для очистки объектива и аккуратно протрите объектив. Запрещается прикасаться к объективу пальцами. - Запрещается использовать для очистки объектива щелочные/кислотные моющие средства или летучие растворители, например спирт. Гарантия не распространяется на повреждения объектива, полученные в процессе очистки.

Внимание: Запрещается использовать аэрозоли, содержащие горючие газы, для очистки объектива от пыли или грязи. Это может стать причиной пожара из-за высокой температуры внутри корпуса проектора.

Внимание: Запрещается выполнять очистку объектива в процессе прогревания проектора, так как это может стать причиной отшелушивания пленки на поверхности объектива.

Внимание: Не трите и не стучите по объективу твердыми предметами.

Примечание для лазерных устройств

IEC 60825-1:2014/EN 60825-1+A11/EN50689:2021 БЫТОВОЕ ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА 1, IEC 62471-5:2015 ГРУППА РИСКА 2.

Изделие предназначено для использования в качестве бытового лазерного устройства и соответствует стандарту EN 50689:2021.

БЫТОВОЕ ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА 1

EN 50689:2021

Информация о технике безопасности при работе с источником лазерного излучения

• Соответствует требованиям нормативных документов 21 CFR 1040.10 и 1040.11 с учетом разрешения на отступление от требований для лазерных устройств группы риска 2 согласно IEC 62471-5:Ed.1.0. Дополнительные сведения представлены в Примечании для лазерных устройств № 57 от 8 мая 2019 г. • IEC 60825-1:2014/EN 60825-1+A11/EN50689:2021 БЫТОВОЕ ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА 1, IEC 62471-5:2015 ГРУППА РИСКА 2

IEC 60825-1:2014, EN 60825-1:2014+A11:2021, EN 50689:2021 CLASS 1 CONSUMER LASER PRODUCT RISK GROUP 2, Complies with 21 CFR 1040.10 and 1040.11 except for conformance as a Risk Group 2 LIP as defined in IEC 62471-5:Ed.1.0. For more information see Laser Notice No. 57, dated May 8, 2019. IEC 60825-1:2014 等級1雷射產品RG2危險等級 IEC 60825-1:2014 1类激光产品RG2危险等级

• Включая проектор, убедитесь, что в диапазоне проецирования никто не смотрит в объектив. - Уберите все предметы (увеличительные стекла и т.д.) с пути прохождения луча проектора. Проецируемый объективом луч имеет очень длинный путь прохождения, поэтому любые посторонние предметы, которые могут изменить направление луча, исходящего из объектива, могут привести к непредсказуемым последствиям, таким как пожар или поражение органов зрения. - Любые операции или настройки, не указанные в руководстве пользователя, создают опасность вредного лазерного излучения. - Запрещается открывать или разбирать проектор, так как это создает опасность воздействия лазерного излучения. - Запрещается смотреть на луч во время работы проектора. Яркий свет может вызвать нарушения зрения.

Несоблюдение процедуры по управлению, настройке и эксплуатации проектора может создавать опасность воздействия лазерного излучения.

Авторские права

Данное руководство вместе со всеми фотографиями, рисунками и программным обеспечением защищаются международным законодательством об авторском праве. Все права на этот документ защищены. Запрещается воспроизведение настоящего руководства и его содержимого без письменного согласия автора.

© Copyright 2023

Ограничение ответственности

Содержимое настоящего руководства может быть изменено без уведомления. Производитель не предоставляет каких-либо заверений и гарантий в отношении приведенного в этом документе содержания, и специально отказывается от косвенных гарантий качества или состояния товара, необходимых для определенной цели. Производитель оставляет за собой право иногда вносить изменения в данное руководство при отсутствии обязанности уведомления об этом каких-либо лиц.

Подтверждение товарных знаков

Kensington – является зарегистрированным в США товарным знаком компании ACCO Brand Corporation, в других странах мира также проведена регистрация или находится на стадии рассмотрения заявка на регистрацию этого товарного знака.

HDMI, логотип HDMI и мультимедийный интерфейс высокой четкости (HDMI) – являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC в Соединенных Штатах Америки и в других странах.

DLP®, DLP Link и логотип DLP являются зарегистрированными товарными знаками компании Texas Instruments, а BrilliantColor™ – товарным знаком Texas Instruments.

Все остальные названия продуктов, используемых в настоящем руководстве, являются собственностью их владельцев и признаны подлинными.

FCC (Федеральная комиссия по связи)

Это устройство протестировано и отвечает требованиям, предъявляемым к цифровым устройствам Класса В, согласно Части 15 правил FCC (Федеральной комиссии связи США). Данные ограничения призваны обеспечить надлежащую защиту от вредных помех при установке оборудования в жилом помещении. Это устройство создает, использует и может излучать радиочастотную энергию и, если установлено и используется с нарушением инструкции, может негативно влиять на радиосвязь.

Тем не менее, не существует гарантии, что помехи не возникнут при определенном способе установки. В случае создания помех радио- или телеприема, что можно определить, включив и выключив устройство, пользователю следует устранить помехи, приняв следующие меры:

• Перенаправить или переместить приемную антенну. • Увеличить расстояние между данным устройством и приемником. • Подключить устройство в розетку электрической цепи, отличную от цепи подключения приемника. • Обратится за помощью к поставщику или опытному радио- или телемеханику.

Примечание: Экранированные кабели

Все подключения к другим вычислительным устройствам должны осуществляться при помощи экранированных кабелей, чтобы отвечать требованиям FCC.

Внимание

Изменения или модификации, не санкционированные явным образом производителем, могут аннулировать права пользователя, предоставленные ему Федеральной Комиссией связи США, на эксплуатацию данного проектора.

Условия эксплуатации

Данное устройство отвечает требованиям Части 15 правил FCC. Эксплуатация допускается при соблюдении следующих условий.

1. Устройство не должно создавать вредных помех.
2. Устройство должно работать в условиях любых помех, включая помехи, которые могут препятствовать его нормальной эксплуатации.

Примечание: Для пользователей в Канаде

Данное цифровое устройство класса В отвечает требованиям принятого в Канаде стандарта ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Декларация соответствия для стран Европейского Союза

• Директива по электромагнитной совместимости EMC 2014/30/EU (включая поправки) • Директива по низковольтным устройствам 2014/35/EU • RED 2014/53/EU (при наличии функции радиочастот)

WEEE

Инструкции по утилизации

При утилизации данного электронного устройства не выбрасывайте его с бытовыми отходами. Для минимизации загрязнения и обеспечения защиты окружающей среды отправьте его на переработку.

ВВЕДЕНИЕ

Благодарим за приобретение лазерного проектора Optoma. Полный список функций, дополнительная информация и документация, например ответы на часто задаваемые вопросы, приведены на странице продукта на нашем веб-сайте.

Комплект поставки

Осторожно снимите упаковку и проверьте наличие в комплекте всех устройств, перечисленных ниже в разделе стандартные компоненты. Некоторые из них, показанные в разделе дополнительные компоненты, могут отсутствовать в зависимости от модели, спецификации и вашего региона покупки. Проверьте комплектность с учетом места покупки. Некоторые компоненты в зависимости от регионов могут отличаться.

Гарантийный талон входит в комплект только в некоторых регионах. Дополнительную информацию можно получить у поставщика.

Стандартные принадлежности

Примечание:

• Для просмотра информации по настройке и гарантийному обслуживанию, руководства пользователя и обновлений продукта считайте QR-код или перейдите на веб-сайт: https://www.optoma.com/support/download

Общий вид устройства

Примечание:

• Запрещается блокировать впускное отверстие проектора и вытяжные вентиляционные отверстия.
• При работе с проектором в замкнутом пространстве предусматривайте зазор как минимум 30 см рядом с впускными и выпускными вентиляционными отверстиями.

No	Пункт
1.	Вентиляционное отверстие (выпуск)
2.	ИК-приемники
3.	Регулятор фокусировки
4.	Клавиатура
5.	Вентиляционное отверстие (впуск)
6.	Решетка безопасности

No	Пункт
7.	Объектив
8.	Ножки для регулировки наклона
9.	Отверстие для установки замкаKensington TM
10.	Входные/выходные разъемы
11.	Разъем переменного тока
12.	Набор сдвига объектива

Соединения

No	Пункт
1.	Разъем HDMI 1
2.	Разъем HDMI 2
3.	Выходной разъем питания USB (5 B ---1,5 A)
4.	Разъем VGA
5.	Видеоразъем
6.	Разъем Аудиовход 1
7.	Выходной разъем 12 B
8.	Отверстие для установки замкаKensington TM

No	Пункт
9.	Аудиовыход
10.	Разъем Аудиовход 2
11.	Выходной разъем VGA
12.	Разъем RS232
13.	Разъем LAN
14.	Разъем HDBaseT (4K/HDCP2.2)
15.	Разъем переменного тока

Примечание: Поддержка режимов сигнала зависит от конкретной модели в определенном регионе продаж.

Клавиатура

No	Пункт
1.	Светодиод ЛД
2.	Кнопка питания с индикатором
3.	Меню
4.	Корректировка Трапеция
5.	Ввод

No	Пункт
6.	Светодиод температуры
7.	Повторная синхронизация
8.	Четыре направленные кнопки выбора
9.	Источник
10.	Информация

Пульт дистанционного управления

No	Пункт
1.	Включение питания
2.	Коррекция геометрии
3.	Функциональная кнопка (F1)(программируемая)
4.	Режим
5.	Четыре направленные кнопки выбора
6.	Информация
7.	Функциональная кнопка (F3)(программируемая)
8.	Источник
9.	Меню
10.	Громк. - / +
11.	Стоп-кадр
12.	Формат (Соотношение сторон)
13.	VGA
14.	S-Video (не поддерживается)
15.	HDBase-T
16.	Видео
17.	BNC (не поддерживается)

No	Пункт
18.	YPbPr (не поддерживается)
19.	Цифровая клавиатура (0-9)
20.	Разъем Display port (не поддерживается)
21.	3D
22.	DVI (не поддерживается)
23.	HDMI3 (не поддерживается)
24.	HDMI1
25.	HDMI2
26.	Идентификатор ПДУ/Все ПДУ
27.	Цифровое увеличение -/+
28.	Повторная синхронизация
29.	Лазерный указатель(*)
30.	Ввод
31.	Выкл. AV
32.	Функциональная кнопка (F2)(программируемая)
33.	PIP/PBP (не поддерживается)
34.	Выключение

Примечание:

• Некоторые кнопки не работают, если эти функции не поддерживаются конкретной моделью проектора. • (*) Наличие функций зависит от региона.

УСТАНОВКА И НАСТРОЙКА

Установка проектора

Проектор может устанавливаться в одном из четырех положений.

Место установки будет зависеть от свободного пространства в помещении и ваших предпочтений. Для определения места размещения проектора в расчет принимается размер и форма используемого экрана, место расположения розеток питания и расстояние между проектором и остальным оборудованием.

Настольная установка спереди экрана

Потолочная установка спереди экрана

Настольная установка позади экрана

Потолочная установка позади экрана

Проектор устанавливается на плоской поверхности и перпендикулярно экрану.

• Способ определения расположения проектора для указанного размера экрана см. в таблице расстояний на стр. 62~63.
• Способ определения размера экрана для указанного расстояния см. в таблице расстояний на стр. 62~63.

Примечание: По мере удаления места установки проектора от экрана размер проецируемого изображения и пропорционально сдвиг по вертикали увеличиваются.

УСТАНОВКА И НАСТРОЙКА

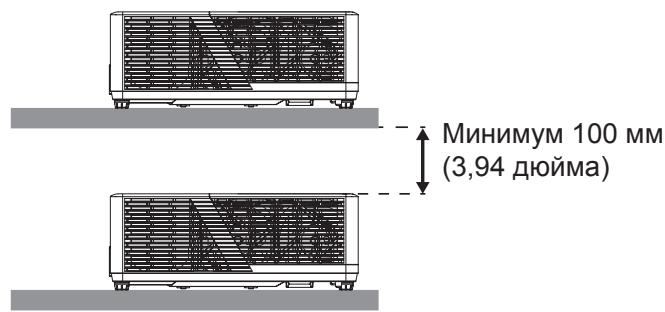

Памятка по установке проектора

• Свободная ориентация на 360 градусов

• Расстояние вокруг вентиляционного отверстия должно составлять не менее 30 см.

• Убедитесь, что воздухозаборник не втягивает горячий воздух из воздухоотвода. - При эксплуатации проектора в закрытом помещении следите за тем, чтобы температура воздуха в месте установки не превышала рабочую температуру во время работы проектора, а отверстия для забора и вывода отработанного воздуха были открыты. - Все контейнеры должны пройти сертифицированное термическое испытание, чтобы исключить возможность рециркуляции проектором отработанного воздуха, так как это может вызвать его выключение, даже если температура внутри контейнера находится в пределах диапазона рабочей температуры.

УСТАНОВКА И НАСТРОЙКА

Подключение источников сигнала к проектору

No	Пункт
1.	Кабель HDMI
2.	Кабель питания USB
3.	Адаптер HDMI
4.	Кабель VGA
5.	Видеокабель
6.	Кабель для Аудиовход
7.	Кабель для Аудиовход

No	Пункт
8.	Разъем постоянного тока 12 В
9.	Кабель динамик
10.	Кабель VGA
11.	Кабель RS232
12.	Кабель RJ-45
13.	Кабель RJ-45
14.	Шнур питания

Примечание: Для обеспечения оптимального качества изображения и устранения ошибок соединения рекомендуется использовать высокоскоростные или сертифицированные кабели HDMI класса "премиум" длиной до 5 метров.

УСТАНОВКА И НАСТРОЙКА

Настройка проецируемого изображения

Высота изображения

Проектор оснащен подъемными ножками для настройки высоты изображения.

1. Найдите нужную регулируемую ножку в нижней части проектора.
2. Чтобы поднять или опустить проектор, поверните регулятор по часовой стрелке или против часовой стрелки.

УСТАНОВКА И НАСТРОЙКА

Фокусировка и смещение объектива

• Для фокусировки изображения вращайте регулятор фокусировки в обе стороны до тех пор, пока изображение не станет четким и резким.

• Для регулировки положения изображения поверните регулятор сдвига объектива по часовой стрелке или против часовой стрелки. Это позволяет отрегулировать положение проецируемого изображения по вертикали или по горизонтали.

УСТАНОВКА И НАСТРОЙКА

Удаленная настройка

Установка/замена батареек

К пульту дистанционного управления прилагаются две батарейки размером AAA.

1. Снимите крышку с батарейного отсека на обратной стороне пульта ДУ.
2. Вставьте батарейки AAA в батарейный отсек, как показано на рисунке.
3. Установите обратно крышку на пульт ДУ.

Примечание: Для замены используются такие же или эквивалентные батарейки.

ПРЕДУПРЕЖДЕНИЕ! Для безопасной работы необходимо соблюдать следующие меры предосторожности:

• Не допускается замена батарейки на батарейку неподходящего типа, т.к. это может нарушить безопасность (батарейки типоразмера AAA).
• Не бросайте батарейку в огонь или горячую печь, не разбивайте и не разрезайте ее. Несоблюдение этих требований приведет к взрыву.
• Не оставляйте батарейку в условиях экстремально высокой температуры воздуха, иначе возможен взрыв или утечка горючей жидкости или газа.
• Не оставляйте батарейку в условиях очень низкого давления воздуха, иначе возможен взрыв или утечка горючей жидкости или газа.
• Не используйте новые батарейки одновременно со старыми. Использование новых батареек вместе со старыми сокращает срок службы новых батареек и может привести к утечке химических реактивов из старых батареек.
• Извлеките отработанные батарейки. При утечке из батареек химические реактивы могут попасть на кожу и вызвать раздражение. При обнаружении утечки химических реактивов тщательно вытрите их салфеткой.
• Входящие в комплект батарейки могут иметь более короткий срок службы из-за условий хранения.
• Если пульт дистанционного управления не используется в течение длительного времени, извлеките из него батарейки, чтобы снизить риск утечки химических веществ.

УСТАНОВКА И НАСТРОЙКА

Зона действия ПДУ

Инфракрасный (ИК) датчик для пульта ДУ находится на верхней и передней панели проектора. Для правильной работы пульта ДУ держите его относительно перпендикуляра к ИК-датчику проектора под углом не более 30 градусов в обе стороны. Расстояние от пульта ДУ до датчика не должно превышать 6 метров (19,7 футов) под углом ±15° и 8 метров (26,2 футов) под углом 0° к датчику.

• Убедитесь, что между ними нет препятствий, затрудняющих прохождение ИК-луча. - Проверьте, что на ИК-передатчик пульта ПДУ не падают солнечные лучи или прямой свет от флуоресцентных ламп. - Чтобы пульт ДУ работал правильно, расстояние от него до флуоресцентных ламп должно быть больше 2 метров. - Нарушение работы пульта наблюдается и в том случае, когда он находится рядом с флуоресцентными лампами инверторного типа. - Если расстояние между пультом ДУ и проектором слишком короткое, работоспособность пульта также падает. - Когда вы направляете пульт на экран, эффективное расстояние между ними меньше 5 м, а ИК-лучи отражаются обратно в проектор. Однако эффективное расстояние можно изменить в зависимости от экранов.

ИСПОЛЬЗОВАНИЕ ПРОЕКТОРА

Включение и выключение проектора

Питание включено

1. Надежно подсоединяйте шнур питания и сигнальный кабель или кабель источника сигнала. После подключения проектора к сети электропитания светодиод питания загорится красным цветом.
2. Включите проектор нажатием на кнопку «⏻» на клавиатуре проектора или пульте ДУ.
3. Начальный экран отобразится приблизительно через 10 секунд, и индикатор питания будет мигать белым цветом.

Примечание: При первом использовании проектора следует выбрать предпочитаемый язык меню, положение проектора и прочие параметры.

Выключение питания

1. Выключите проектор, нажав кнопку «()» на проекторе или на пульте ДУ.
2. Появляется следующее сообщение:

1. Повторно нажмите кнопку «(↓)» для подтверждения, иначе данное сообщение исчезнет с экрана через 15 секунд. При повторном нажатии кнопки «💡» проектор отключается.
2. Вентиляторы охлаждения будут работать около 10 секунд для завершения цикла охлаждения, при этом индикатор питания будет мигать белым цветом. После перехода проектора в режим ожидания индикатор питания светится красным цветом. Если нужно снова включить проектор, дождитесь завершения цикла охлаждения и перехода устройства в режим ожидания. Если проектор находится в режиме ожидания, для включения снова нажмите на кнопку ⏻.
3. Отсоедините шнур питания от электрической розетки и проектора.

УСТАНОВКА И НАСТРОЙКА

Выбор источника входного сигнала

Включите подключенный источник входного сигнала, который будет отображаться на экране, например, компьютер, ноутбук, видеопроигрыватель и т.д. Проектор автоматически обнаруживает источник. При подключении нескольких источников нажмите на кнопку ☑ на клавиатуре проектора или кнопку Источник входного сигнала на пульте ДУ для выбора нужного входного сигнала.

УСТАНОВКА И НАСТРОЙКА

Меню навигации и функции

Проектор имеет многоязычные экранные меню, позволяющие настраивать изображение и изменять настройки. Проектор автоматически обнаружит источник.

1. Для вызова экранного меню нажмите на кнопку ☐ на клавиатуре проектора или кнопку Меню на пульте ДУ.
2. После отображения экранного меню выбирайте любые элементы главного меню с помощью клавиш ▲▼. Выбрав необходимый параметр на определенной странице, нажмите на кнопку ← на клавиатуре проектора или кнопку Ввод на пульте ДУ для входа в подменю.
3. Выберите необходимый элемент подменю клавишами ◀▶ и нажмите на кнопку ←→ или Ввод для просмотра дополнительных параметров. Настройте параметры клавишами ◀▶.
4. Выберите в подменю следующий элемент, который требуется отрегулировать, и измените значение указанным выше способом.
5. Нажмите кнопку ← или Ввод для подтверждения, чтобы вернуться в основное меню.
6. Для выхода нажмите кнопку ☐ или Меню еще раз. Проектор автоматически сохранит новые настройки.

УСТАНОВКА И НАСТРОЙКА

Дерево экранного меню

Примечание: Пункты и функции древовидного меню OSD зависят от моделей и региона. Компания Optoma оставляет за собой право добавлять или удалять пункты меню для улучшения характеристик устройства без предварительного уведомления.

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Изображение	Режим изображения				Живой
					HDR [для модели HDMI 2.0]
					HLG [для модели HDMI 2.0]
					Кинотеатр
					Игра
					Эталон
					Яркий
					DICOM Симуляция
					3D
	Динамический диапазон [для модели HDMI 2.0]	HDR / HLG			Автоматический
					Выкл.
		HDR / HLG Режим изображения			Яркий
					Стандартный
					Фильм
					Детализация
	Яркость				-50–50
	Контраст				-50–50
	Резкость				1–15
	Гамма				Фильм
					Графика
					1,8
					2,0
					2,2
					2,4
	Динамический черный				Выкл.
					Вкл.
	Настройки цвета	Цвет			-50–50
		Оттенок			-50–50
		BrilliantColorTM			1–10
		Цвет. темп.			Теплая
					Стандартный
					Прохладная
					Холодная
		CMS	Цвет		Белый / Красный / Зеленый / Синий / Голубой / Магента / Желтый
			Оттенок		-50–50
			Насыщенность		-50–50
			Яркость		-50–50
			Сброс		Нет
					Да

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Изображение	Настройки цвета	Цветовое пространство			Вход HDMI: Автоматический / RGB(0~255) / RGB(16~235) / YUV
					Входы, кроме HDMI: Автоматический / RGB / YUV
		IRE			0
					7,5
	Цвет стены				Выкл.
					Классная доска
					Светло-желтый
					Светло-зеленый
					Светло-синий
					Розовый
					Серый
	Сигнал	Автоматический			Выкл.
					Вкл.
		Частота			-50 ~ 50 (в зависимости от сигнала)
		Фаза			0 ~ 31 (в зависимости от сигнала)
		Верт. поз.			-50 ~ 50 (в зависимости от сигнала)
		Гор. поз.			-50 ~ 50 (в зависимости от сигнала)
	3D	Режим 3D			Выкл.
					Вкл.
		Преобразование 3D-2D			3D
					Л
					П
		3D формат			Автоматический
					Гориз. стереопара
					Сверху и снизу
					Чередование кадров
					Упаковка кадров
		Инверсия 3D синхросигнала			Выкл.
					Вкл.
		Сброс			Нет
					Да
	Сброс
Дисплей	Режим источника света				Эко
					Питание =100% / 95% / 90% / 85% / 80% / 75% / 70% / 65% / 60% / 55% / 50%
	Игровой режим				Выкл.
					Вкл.
	Тип экрана				16:9
					16:10

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Дисплей	Соотношение сторон				4:3
					16:9 [Тип экрана: 16:9]
					16:10 [Тип экрана: 16:10]
					21:9
					32:9
					LBX
					Исходная
					Автоматический
	Коррекция геометрии	Автокор.трап.иск			Выкл.
					Вкл.
		Верт. трапеция			-15–15
		Г трапеция			-15–15
		Регулировка по 4 углам
		Сброс
	Маска края				0–10
	Цифровое масштабирование	Масштаб			-20–50
	Сдвиг изображения	г			-100–100
		v			-100–100
	Сброс
Настройки	Тестовая таблица				Зеленая сетка
					Пурпурная сетка
					Белая сетка
					Белый
					Выкл.
	Положение проектора				Передний
					Рир
					Потолок - верх
					Сзади - вверху
	Язык				English
					Deutsch
					Français
					Italiano
					Español
					Português
					Polski
					Nederlands
					Svenska
					Norsk
					Dansk
					Suomi
					ελληνικά
					繁體中文
					簡体中文

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Настройки	Язык				日本語
					한국어
					Русский
					Magyar
					Čeština
					عربي
					ไทย
					Türkçe
					فارسى
					Tiếng Việt
					Bahasa Indonesia
					Română
	Настройки меню	Расположение меню			Слева вверху ■
					Справа вверху ■
					В центре ■
					Слева внизу ■
					Справа внизу ■
		Таймер меню			Выкл.
					5 с
					10 с
					20 с
					30 с
		Скрыть информацию			Выкл.
					Вкл.
	Усиленная вентиляция				Выкл.
					Вкл.
	Настройки питания	Авто включение			Выкл.
					Вкл.
		Включение при наличии сигнала			Выкл.
					Вкл.
		Авто выкл. (мин)			0, 2–180 (шаг 1 мин.)
		Таймер сна (мин)			0–990 (шаг 30 мин.)
		Режим питания (ожидания)			Связь
					Активное
					Эко
		USB Power			Выкл.
					Вкл.
		Триггер 12 В			Выкл.
					Вкл.

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Настройки	Безопасность	Безопасность			Выкл.
					Вкл.
		Таймер безопас.	Месяц
			День
			Час
		Сменить пароль
	Настройки блока кнопок	Блокировка кнопок			Выкл.
					Вкл.
	Логотип при загрузке				По умолчанию
					Нейтральный
					Индивидуально
	Цвет фона				Нет
					Синий
					Красный
					Зеленый
					Серый
					Логотип
	Скрытые титры				CC1
					CC2
					Выкл.
	Сброс устройства	Сброс настроек экранного меню			Нет
					Да
		Сброситьвсенастройки			Нет
					Да
Вход	Автоисточник				Выкл.
					Вкл.
	Переименовать источник входного сигнала	HDMI 1 / HDMI 2 / VGA 1 / Видео / HDBaseT			По умолчанию
					Индивидуально
	Вход Скрыть	HDMI 1 / HDMI 2 / VGA 1 / Видео / HDBaseT			Нет
					Да
	Настройки EDID	HDMI 1 EDID / HDMI 2 EDID			1.4
					2.0
	Выход HDMI				HDMI 1
					HDMI 2
	Настройки HDMI CEC	HDMI Link			Выкл.
					Вкл.
		Вместе с Телевизором			Нет
					Да
		Управляемое включение			Совместное
					PJ --> Device
					Устройство --> PJ
		Управляемое выключение			Выкл.
					Вкл.
	Сброс				Нет
					Да

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Звук	Громкость				0–100
	Без звука				Выкл.
					Вкл.
	Аудиовход	HDMI 1 / HDMI 2 / HDBaseT			Аудио 1
					Аудио 2
					По умолчанию
		VGA 1 / Видео			Аудио 1
					Аудио 2
	Сброс
Управление	ID устройства				0–99
	Настройки с пульта ДУ	Работа ИК			Вкл.
					Передний
					Вверху
					Выкл.
		Код ПДУ			0–99
		F1/ F2/ F3			HDMI1/HDMI2/Тестовая таблица/Яркость/Контраст/Таймер сна/CMS/ Цвет. темп./Гамма/ Проекция/Режим источника света/Масштаб/ Стоп-кадр(Зависит от модели)
	Сеть	Состояние сети			(только для чтения;Подключено / Разъединено)
		MAC-адрес			(только для чтения)
		DHCP			Выкл. / Вкл.
		IP-адрес			192.168.0.100
		Маска подсети			255.255.255.0
		Шлюз			192.168.0.254
		DNS			192.168.0.51; 0.0.0.0
		Сброс
	Управление	Crestron(Порт 41794)			Выкл.
					Вкл.
		Extron(Порт 2023)			Выкл.
					Вкл.
		PJ Link(Порт 4352)			Выкл.
					Вкл.
		Обнаружение устройств AMX(Порт 9131)			Выкл.
					Вкл.
		Telnet(Порт 23)			Выкл.
					Вкл.
		HTTP(Порт 80)			Выкл.
					Вкл.
	HDBaseT Управление	Ethernet			Выкл.
					Вкл.
		RS232			Выкл.
					Вкл.
	Сброс

УСТАНОВКА И НАСТРОЙКА

Главное меню	Подменю	Подменю 2	Подменю 3	Подменю 4	Значения
Инфо.	Регуляторный номер
	Серийный номер
	Информация об источнике				Источник
					Разрешение (00x00)
					Частота обновления (0,00 Гц)
	Режим изображения
	Цветовая информация				Глубина цвета (бит)
					Цветовой спектр
					Цветовое пространство
	Режим питания (ожидания)				Активное/Эко
	Наработка источника света
	Режим источника света
	Код ПДУ				00–99
	Код ПДУ (Активное)				00–99
	ID устройства				00–99
	IP-адрес
	Состояние сети
	Версия ПО	DDP
		MCU
		Сеть
		HDBT

УСТАНОВКА И НАСТРОЙКА

Меню Изобр.

Ознакомьтесь с порядком выполнения настроек изображения.

Подменю

• Режим изображения • Динамический диапазон - Яркость - Контраст - Резкость • Гамма • Динамический черный - Настройки цвета • Цвет стены • Сигнал 3D

Режим изображения

В соответствии с вашими предпочтениями при просмотре можно выбрать несколько предоставленных режимов отображения. Каждый режим был точно настроен нашими опытными специалистами по цвету, чтобы обеспечить превосходную цветопередачу для широкого спектра содержимого.

• Живой: Выбрав этот режим, можно сбалансировать насыщенность и яркость цвета для получения яркой картинки. Этот режим служит при установке проектора в помещениях с ярким освещением или при трансляции ярких изображений/презентаций. - HDR / HLG: Декодирование и отображение содержимого с расширенным динамическим диапазоном (HDR) / гибридной логарифмической гаммой (HLG) на самых светлых и самых темных участках, отображение живого кинематографического цвета с использованием цветового спектра REC.2020. Этот режим автоматически включается, если для параметра HDR/HLG установлено значение «Авто» (и HDR/HLG-контент передается на проектор — Blu-ray 4K UHD, игры HDR/HLG 1080p / 4K UHD, потоковое видео 4K UHD). В режиме HDR/HLG невозможно выбрать другие режимы отображения (кинотеатр, сообщение и т. д.), так как в нем цвет отображается с высокой четкостью. • Кинотеатр: Обеспечивает наилучшее сочетание деталей и цветов для просмотра фильмов. - Игра: Оптимизирует работу проектора для достижения максимальной контрастности и ярких цветов, повышая четкость деталей в тенях в видеоиграх. - Эталон: Этот режим предназначен для воспроизведения цвета, максимально приближенного к замыслу режиссера фильма. Все параметры цвета, цветовой температуры, яркости, контрастности и гаммы настраиваются в соответствии с цветовым спектром Rec.709. Выберите этот режим для наиболее точной цветопередачи при просмотре фильмов. - Яркий: Этот режим подходит, когда требуется очень высокая яркость, например при использовании проектора в хорошо освещенных помещениях. • DICOM Симуляция: Этот режим был создан для просмотра изображений в оттенках серого и идеально подходит для просмотра рентгеновских снимков и отсканированных изображений в процессе обучения специалистов в области медицины*. Примечание: * Данный проектор не подходит для использования в медицинской диагностике. • 3D: Оптимизированные настройки для просмотра содержимого 3D. Примечание: Для просмотра с эффектом объемности потребуются 3D-очки, совместимые с DLP Link. Дополнительная информация приведена в разделе «3D».

УСТАНОВКА И НАСТРОЙКА

Динамический диапазон

HDR / HLG

Настройка параметров High Dynamic Range (HDR) (Расширенный динамический диапазон)/ Hybrid Log Gamma (HLG) и его эффекта при отображении видео с проигрывателей 4K Blu-ray и потоковых устройств.

• Автоматический: Автообнаружение сигнала HDR/HLG. - Выкл.: Отключение обработки HDR/HLG. Если установлено значение "Выкл.", проектор НЕ БУДЕТ декодировать HDR/HLG содержимое.

HDR / HLG Режим изображения

• Яркий: Выберите этот режим для получения более ярких и насыщенных цветов.
• Стандартный: Выберите этот режим для отображения естественных цветов с балансом теплых и холодных тонов. • Фильм: Выберите этот режим для улучшения детализации и резкости изображения. • Детализация: Сигнал образуется в результате OETF преобразования для достижения наилучшего согласования цветов.

Яркость

Используется для регулировки яркости изображения.

Контраст

Контраст регулирует разницу между самыми светлыми и самыми темными участками изображения.

Резкость

Используется для регулировки резкости изображения.

Гамма

Установка типа гамма-кривой. После первоначального запуска и завершения настройки используйте Настройка Гамма для оптимизации выхода видеосигнала.

• Фильм: Для домашнего театра. • Графика: Для источника видеосигнала: ПК или Фото. • 1,8 / 2,0 / 2,2 / 2,4: Для специального источника видеосигнала: ПК или Фото.

Динамический черный

Используется для автоматической настройки яркости изображения, чтобы получить оптимальную контрастность.

Настройки цвета

Цвет

Используется для регулировки насыщенности видеоизображения от черно-белого до полностью насыщенного цвета.

Оттенок

Используется для регулировки баланса красного и зеленого цветов.

BrilliantColor™

Данная настраиваемая функция использует новый алгоритм обработки цветов и систему улучшения уровней цветов для отображения более яркого изображения с достоверными и более насыщенными цветами.

Цвет. темп.

Выбор цвет. темп.: Теплая, Стандартный, Прохладная или Холодная.

УСТАНОВКА И НАСТРОЙКА

CMS

Выбор следующих параметров:

• Цвет: Регулировка красного, зеленого, синего, голубого, желтого, пурпурного и белого уровня изображения. - Оттенок: Используется для регулировки баланса красного и зеленого цветов. - Насыщенность: Используется для регулировки насыщенности видеоизображения от черно-белого до полностью насыщенного цвета. • Яркость: настройка яркости выбранного цвета. • Сброс: Восстановление заводских настроек по умолчанию для настройки цветов.

Цветовое пространство

Выберите подходящий тип цветовой матрицы:

• Цветовое пространство (Все входы, кроме HDMI): Выбор подходящего типа цветовой матрицы: Автоматический, RGB или YUV. • Цветовое пространство (Только вход HDMI): выбор подходящего типа цветовой матрицы: Автоматический, RGB(0\~255), RGB(16\~235) или YUV.

IRE

Позволяет пользователю регулировать значение IRE для входных сигналов Видео.

Примечание:

• Параметр IRE доступен только для сигнала NTSC. - Параметр "IRE" можно отрегулировать только для источников входного сигнала Video.

Цвет стены

Предназначен для настройки цветов проецируемого изображения при проецировании на стену без экрана. Каждый режим был точно настроен нашими опытными специалистами по цвету, чтобы обеспечить превосходную цветопередачу.

В зависимости от цвета вашей стены можно выбрать несколько предоставленных режимов. Выберите значение Выкл., Классная доска, Светло-желтый, Светло-зеленый, Светло-синий, Розовый или Серый.

Примечание: Для более точной цветопередачи рекомендуется использовать экран.

Сигнал

Установка параметров сигнала.

• Автоматический: Автоматическая настройка сигнала (элементы Частота и Фаза неактивны). При отключении режима Автоматический, элементы Частота и Фаза отображаются для точной настройки и сохранения параметров. • Частота: Изменение частоты данных изображения в соответствии с частотой графической карты компьютера. Используйте эту функцию, только если изображение на экране мерцает. - Фаза: Используется для синхронизации сигнала экрана с сигналом графика карты. Если изображение нестабильно или мигает, используйте этот параметр для настройки. • Верт. поз.: Регулировка положения изображения по горизонтали. • Гор. поз.: Регулировка положения изображения по вертикали.

Примечание: Данное меню доступно только при условии, что источник входного сигнала — RGB/компонентный.

УСТАНОВКА И НАСТРОЙКА

3D

Примечание:

• Данное устройство – это 3D проектор с разрешением DLP-Link 3D. • Перед просмотром видео убедитесь, что 3D-очки используются для содержимого DLP-Link 3D. • Данный проектор поддерживает режим Чередование кадров (пролистывание страниц) 3D через порты HDMI1/HDMI2.
• Чтобы включить режим 3D, входную частоту кадров необходимо установить только в значение 60 Гц, большие или меньшие значения не поддерживаются. • Для наилучшей производительности рекомендуется разрешение 1920x1080. Обратите внимание, что разрешение 4K (3840x2160) не поддерживается в режиме 3D.

Режим 3D

Эта функция используется для включения и отключения функции 3D.

• Выкл.: Выберите «Выкл.» для отключения режима 3D. • Вкл.: Выберите «Вкл.» для включения режима 3D.

Преобразование 3D-2D

Данный элемент служит для выбора способа отображения контента в формате 3D на экране.

• 3D: Отображение 3D сигнала. • Л: Отображение левого кадра 3D материала. • П: Отображение правого кадра 3D материала.

3D формат

Данный элемент служит для выбора контента, соответствующего формату 3D.

• Автоматический: При обнаружении сигнала 3D идентификации формат 3D выбирается автоматически. • Гориз. стереопара: Отображение 3D сигнала в формате "Рядом". • Сверху и снизу: Отображение 3D сигнала в формате "Сверху и снизу". • Чередование кадров: Отображение 3D сигнала в формате "Чередование кадров". • Упаковка кадров: Отображение 3D сигнала в формате "Упаковка кадров".

Инверсия 3D синхросигнала

Этот параметр используется для включения и отключения функции инвертирования 3D.

Сброс

Возврат к заводским настройкам по умолчанию для настроек 3D.

• Нет: Выберите для отмены сброса. • Да: Выберите для восстановления заводских настроек 3D.

Сброс

Возврат к заводским настройкам по умолчанию для параметров изображения.

УСТАНОВКА И НАСТРОЙКА

Меню Дисплей

Ознакомьтесь с порядком настройки параметров для правильного проецирования изображений в соответствии с условиями установки.

Подменю

• Режим источника света - Игровой режим - Тип экрана • Соотношение сторон • Коррекция геометрии • Маска края • Цифровое масштабирование • Сдвиг изображения

Режим источника света

Выбор режима источника света в зависимости от требований установки.

Игровой режим

Активируйте данную функцию для сокращения времени отклика (задержки на входе) во время игр до 8,2 мс (1080р при 120 Гц).

Все настройки геометрических характеристик (например: трапецеидальное искажение, по четырем углам) будут отключены при включении «Игрового режима». Более подробная информация приведена ниже.

Примечание:

• В следующей таблице приводятся задержки ввода для различных сигналов. • Возможны незначительные отклонения от указанных в таблице значений.

Синхронизация источника	Игровой режим	Вывод Син-хронизация	Разрешение сигнала	Задержка ввода
1080р 60 Гц	Вкл.	1080р 60 Гц	1080р	16,2 мс
1080р 120 Гц	Вкл.	1080р 120 Гц	1080р	8,2 мс
4К 60 Гц	Вкл.	1080р 60 Гц	1080р	16,2 мс
1080р 60 Гц	Выкл.	1080р 60 Гц	1080р	49,5 мс
1080р 120 Гц	Выкл.	1080р 120 Гц	1080р	24,9 мс
4К 60 Гц	Выкл.	1080р 60 Гц	1080р	49,5 мс

Тип экрана

Выбор типа экрана 16:9 или 16:10.

УСТАНОВКА И НАСТРОЙКА

Соотношение сторон

Выбор соотношения сторон отображаемого изображения из следующих значений:

• 4:3: Этот формат используется для источников входного сигнала с соотношением сторон 4:3. • 16:9: Этот формат предназначен для таких источников входного сигнала 16:9, как HDTV и DVD, расширенных для просмотра на широкоэкранном телевизоре. • 16:10: Этот формат предназначен для входного сигнала с соотношением сторон 16:10. • 21:9: Этот формат предназначен для таких источников входного сигнала 21:9, как HDTV и DVD, расширенных для просмотра на широкоэкранном телевизоре. • 32:9: Этот формат предназначен для таких источников входного сигнала 32:9, как HDTV и DVD, расширенных для просмотра на широкоэкранном телевизоре. • LBX: Этот формат предназначен для источников сигнала LBX (не 16x9), и если вы пользуетесь внешним объективом формата 16x9 для отображения формата изображения 2,35:1 с максимальным разрешением. • Исходная: В данном формате отображается исходное изображение без масштабирования. • Автоматический: Автоматический выбор подходящего формата отображения.

Примечание:

• Чтобы использовать «Полноэкранный формат», выполните следующие действия.

a) Установите соотношение сторон экрана 2,0:1. b) Выберите «Полноэкранный формат». c) Отрегулируйте положение проецируемого изображения на экране.

Таблица масштабирования формата WUXGA для 1920x1200 DMD (тип экрана 16:10):

Примечание:

• Поддерживаемый тип экрана 16:10 (1920x1200), 16:9 (1920x1080), 4:3 (1600x1200). • Если тип экрана 16:9, формат 4:3 и 16:10 становится недоступен. • Если тип экрана 16:10, формат 4:3 и 16:9 становится недоступен. • Если тип экрана 4:3, формат 16:9 и 16:10 становится недоступен.

Экран 16:10	ПК	480i/p	576i/p	720p	1080i/p
16x10	Установка формата 1920x1200.
LBX	Установка формата 1920x1440, после чего по центру отображается изображение в формате 1920x1200.
Исходная	- Отображение 1:1, центрированное.- Масштабирование не выполняется; разрешение, с которым воспроизводится изображение, зависит от выбранного источника входного сигнала.
Автоматический	- При выборе этого формата автоматически устанавливается тип экрана 16:10 (1920x1200).- Для источника входного сигнала формата 4:3 устанавливается тип экрана 1600 x 1200.- Для источника входного сигнала с соотношением сторон 16:9 устанавливается тип экрана 1920 x 1080.- Для источника входного сигнала формата 16:10 устанавливается тип экрана 1920 x 1200.

УСТАНОВКА И НАСТРОЙКА

Правило автоматического отображения WUXGA (тип экрана 16:10):

Автоматический	Разрешение входного сигнала		Автоматический/Масштаб
	Разрешение по горизонтали	Разрешение по вертикали	1920	1200
4:3	640	480	1600	1200
	800	600	1600	1200
	1024	768	1600	1200
	1280	1024	1600	1200
	1400	1050	1600	1200
	1600	1200	1600	1200
Широкий Ноутбуке	1280	720	1920	1080
	1280	768	1920	1152
	1280	800	1920	1200
SDTV	720	576	1500	1200
	720	480	1800	1200
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

Таблица масштабирования формата WUXGA (тип экрана 16:9):

Экран 16:9	ПК	480i/p	576i/p	720p	1080i/p
16x9	Установка формата 1920x1080.
LBX	Установка формата 1920x1440, после чего по центру отображается изображение в формате 1920x1080.
Исходная	- Отображение 1:1, центрированное.- Масштабирование не выполняется; разрешение, с которым воспроизводится изображение, зависит от выбранного источника входного сигнала.
Автоматический	- При выборе этого формата автоматически устанавливается тип экрана 16:9 (1920x1080).- Для источника входного сигнала формата 4:3 устанавливается тип экрана 1440 x 1080.- Для источника входного сигнала с соотношением сторон 16:9 устанавливается тип экрана 1920 x 1080.- Для источника входного сигнала с соотношением сторон 16:10 устанавливается тип экрана 1920x1200 и обрезается область 1920x1080 для отображения.

Правило автоматического отображения WUXGA (тип экрана 16:9):

Автоматический	Разрешение входного сигнала		Автоматический/Масштаб
	Разрешение по горизонтали	Разрешение по вертикали	1920	1080
4:3	640	480	1440	1080
	800	600	1440	1080
	1024	768	1440	1080
	1280	1024	1440	1080
	1400	1050	1440	1080
	1600	1200	1440	1080
Широкий Ноутбуке	1280	720	1920	1080
	1280	768	1800	1080
	1280	800	1728	1080
SDTV	720	576	1350	1080
	720	480	1620	1080
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

УСТАНОВКА И НАСТРОЙКА

Коррекция геометрии

Автокор.трап.иск

Цифровая коррекция трапецеидальных искажений позволяет вписать проецируемое изображение в область проецирования.

Примечание:

• После регулировки трапецеидальных искажений по вертикали размер изображения немного уменьшится.
• При использовании функции "Автокор.трап.иск" функция "Регулировка по 4 углам" будет отключена.

Верт. трапеция

Регулировка трапецеидального искажения по вертикали, чтобы приблизить форму изображения к квадрату. Регулировка трапецеидального искажения по вертикали используется для коррекции формы изображения, в котором верхняя и нижняя граница скошены в сторону. Эта функция служит для регулировки искажений по вертикальной оси.

Г трапеция

Регулировка трапецеидального искажения по горизонтали с целью приближения формы изображения к квадрату. Регулировка трапецеидального искажения по горизонтали используется для коррекции формы изображения, в котором левая и правая граница имеют неодинаковую длину. Эта функция служит для регулировки искажений по горизонтальной оси.

Регулировка по 4 углам

Этот параметр позволяет настраивать проецируемое изображение с каждого угла для получения прямоугольного изображения, если поверхность проецирования неровная.

Сброс

Восстановление заводских настроек по умолчанию для параметра Коррекция геометрии.

Маска края

Эта функция применяется для удаления помех кодирования видеосигнала по контуру источника видео.

Цифровое масштабирование

Используется для уменьшения или увеличения изображения на проецируемом экране. Цифровой зум отличается от оптического зума, и его использование приводит к ухудшению качества изображения.

Примечание: Настройки масштабирования сохраняются при выключении питания проектора.

Сдвиг изображения

Позволяет регулировать положение проецируемого изображения по горизонтали (Г) или по вертикали (V).

Сброс

Восстановление заводских значений по умолчанию для параметров отображения.

УСТАНОВКА И НАСТРОЙКА

Меню Настр.

Ознакомьтесь с инструкциями по установке проектора.

Подменю

• Тестовая таблица • Положение проектора - Язык - Настройки меню • Усиленная вентиляция • Настройки питания - Безопасность • Настройки блока кнопок • Логотип при загрузке • Цвет фона • Скрытые титры • Сброс устройства

Тестовая таблица

Выбор тестовой таблицы: Зеленая сетка, Пурпурная сетка, Белая сетка, Белый или выключение этой функции (Выкл.).

Положение проектора

Позволяет выбрать предпочтительную проекцию: переднюю, заднюю, потолочную сверху и заднюю сверху.

Язык

Выбор языка экранного меню: английский, немецкий, французский, итальянский, испанский, португальский, польский, голландский, шведский, норвежский, датский, финский, греческий, традиционный китайский, упрощенный китайский, японский, корейский, русский, венгерский, чехословацкий, арабский, тайский, турецкий, фарси, вьетнамский, индонезийский или румынский.

Настройки меню

Расположение меню

Выбор расположения меню на экране.

Таймер меню

Задайте продолжительность отображения экранного меню на экране.

Скрыть информацию

Включите данную функцию, чтобы скрыть информационное сообщение.

Усиленная вентиляция

Если выбрано «Вкл.», вентиляторы вращаются быстрее. Эту функцию следует использовать в высотных районах, где воздух разреженный.

УСТАНОВКА И НАСТРОЙКА

Настройки питания

Авто включение

Выберите «Вкл.» для активации режима прямого включения. Проектор будет включаться автоматически при подаче напряжения переменного тока без нажатия кнопки «Питание» на панели управления проектора или на пульте ДУ.

Включение при наличии сигнала

Выберите «Вкл.» для активации режима включения питания по сигналу. Проектор будет включаться автоматически при обнаружении сигнала без нажатия кнопки «Питание» на панели управления проектора или на пульте ДУ.

Примечание:

• Если для параметра «Включение при наличии сигнала» установлено значение «Вкл.», потребление электроэнергии проектором в режиме ожидания составляет более 3 Вт.
• Эта функция применяется с источником HDMI.

Авто выкл. (мин)

Позволяет установить интервал отсчета таймера. Счетчик начнет отсчитывать время, когда прекратится подача сигнала на проектор. Проектор автоматически выключится после окончания отсчета (значение счетчика задается в минутах).

Таймер сна (мин)

Позволяет установить интервал отсчета таймера. Счетчик времени начнет отсчитывать время независимо от того, прекратится ли подача сигнала на проектор. Проектор автоматически выключится после окончания отсчета (значение счетчика задается в минутах).

Примечание: Значение таймера спящего режима будет сбрасываться на ноль после каждого выключения проектора.

Режим питания (ожидания)

Установка значения режима питания.

• Связь: Выберите «Связь», чтобы включить режим ожидания HDBaseT. • Активное: Выберите «Активное», чтобы вернуться в обычный режим ожидания. • Эко: Для дальнейшего сохранения энергии < 0,5 Вт выберите «Эко».

Питание USB

Включение и отключение функции питания USB.

Триггер 12 В

Эта функция используется для включения и отключения триггера.

Примечание: Мини-разъем 3,5 мм с напряжением 12 В 500 мА (макс.) для управления релейной системой.

• Вкл.: Выберите «Вкл.» для включения триггера. • Выкл.: Выберите «Выкл.» для отключения триггера.

УСТАНОВКА И НАСТРОЙКА

Безопасность

Безопасность

Данная функция служит для отображения окна ввода пароля перед использованием проектора.

• Вкл.: выберите «Вкл.» для использования функции проверки безопасности при включении проектора. • Выкл.: выберите «Выкл.» для включения проектора без использования пароля.

Примечание: Пароль по умолчанию — 1234.

Таймер безопас.

Функцию установки времени (Месяц/День/Час) можно использовать для установки количества часов, в течение которых можно использовать проектор. По истечении этого времени потребуется снова ввести пароль.

Сменить пароль

Используйте, чтобы задать или изменить пароль, ввод которого предлагается при включении проектора.

Настройки блока кнопок

Блокировка кнопок

Если для функции блокировки клавиатуры установлено значение «Вкл.», клавиши клавиатуры неактивны. В этом случае управление проектором осуществляется пультом ДУ. При выборе «Выкл.» вы сможете снова использовать клавиатуру.

Логотип при загрузке

Данная функция используется для выбора необходимой заставки. Внесенные изменения вступают в силу только при следующем включении проектора.

• По умолчанию: Экранная заставка по умолчанию. • Нейтральный: логотип не отображается на экранной заставке. • Индивидуально: логотип, настроенный пользователем.

Цвет фона

Используйте данную функцию для отображения экрана «Синий», «Красный», «Зеленый», «Серый» при отсутствии сигнала.

Примечание: Если для фонового цвета установлено «Нет», то фоновым цветом является черный.

Скрытые титры

Скрытые титры - это текстовая версия звукового сопровождения программы и другой информации, отображаемой на экране. Если входной сигнал содержит скрытые титры, можно включить эту функцию для просмотра каналов. Доступные значения: «Выкл.», «СС1» и «СС2».

Сброс устройства

Сброс настроек экранного меню

Возврат к заводским значениям параметров экранного меню.

Сбросить все настройки

Возврат к заводским настройкам по умолчанию для всех параметров.

УСТАНОВКА И НАСТРОЙКА

Меню Источник сигнала

Ознакомьтесь с порядком настройки параметров входного сигнала проектора.

Подменю

• Автоисточник • Переименовать источник входного сигнала - Вход Скрыть - Настройки EDID - Выход HDMI • Настройки HDMI CEC

Автоисточник

При выборе этого параметра проектор автоматически находит доступный источник входного сигнала.

Переименовать источник входного сигнала

Используйте для переименования функции входного сигнала для удобства распознавания. Доступные варианты: HDMI1, HDMI2, VGA 1, Видео и HDBaseT.

Вход Скрыть

Выберите параметры ввода, которые требуется скрыть в меню источника входного сигнала. Доступные варианты: HDMI1, HDMI2, VGA 1, Видео и HDBaseT.

Настройки EDID

Установите совместимость EDID.

- HDMI 1 EDID / HDMI 2 EDID: Если проектор получает сигнал HDMI, установите совместимость EDID для правильного отображения сигнала. Выберите 1.4 для входных устройств с HDMI 1.4 или 2.0 для устройств с HDMI 2.0.

Выход HDMI

Выберите порт HDMI для вывода сигнала.

УСТАНОВКА И НАСТРОЙКА

Настройки HDMI CEC

Примечание: При подключении к проектору устройств, совместимых со стандартом HDMI CEC, с помощью HDMI-кабелей, их можно включать или выключать с помощью функции управления режима HDMI Link из экранного меню проектора. Это позволяет включать или выключать одно устройство или несколько устройств в группе с помощью функции HDMI Link. В типовой конфигурации DVD-плеер можно подключать к проектору через усилитель или систему домашнего кинотеатра.

HDMI Link

Включение и отключение режима HDMI Link.

Вместе с Телевизором

Если установлено значение «Да», функция Управляемое выключение и Управляемое включение устройств включена.

Управляемое включение

Команда включения СЕС-устройства.

• Совместное: проектор и СЕС-устройство включаются одновременно. - PJ --> Device: CEC-устройство включается только после включения проектора. - Устройство --> PJ: проектор включается только после включения СЕС-устройства.

Управляемое выключение

Включите эту функцию, чтобы HDMI Link и проектор автоматически выключались одновременно.

Сброс

Восстановление заводских значений по умолчанию для настроек источника входного сигнала.

УСТАНОВКА И НАСТРОЙКА

Меню «Звук»

Ознакомьтесь с порядком выполнения настроек звука.

Подменю

• Громкость - Без звука • Аудиовход

Громкость

Используется для регулировки громкости звука.

Без звука

Этот параметр используется для временного отключения звука.

• Выкл.: выберите «Выкл.» для выключения режима «без звука». • Вкл.: Выберите «Вкл.» для включения режима «без звука».

Примечание: Функция «Без звука» влияет на громкость как для встроенной, так и для внешней колонки.

Аудиовход

Выберите соответствующий входной источник звука.

• HDMI 1 / HDMI 2 / HDBaseT: Доступные значения: Аудио 1, Аудио 2 и По умолчанию. • VGA 1 / Видео: Доступные значения: Аудио 1 и Аудио 2.

Сброс

Восстановление заводских значений по умолчанию для параметров звука.

УСТАНОВКА И НАСТРОЙКА

Меню Управление

Меню «Управление» используется для настройки параметров взаимодействия проектора с другими проекторами или устройствами управления.

Подменю

• ID устройства • Настройки с пульта ДУ • Сеть - Управление • HDBaseT Управление

Дополнительная информация

• Использование панели веб-управления - Использование команд RS232 по Telnet

ID устройства

Чтобы управлять проектором по интерфейсу RS232, необходимо присвоить проектору номер в диапазоне от 0 до 99, используя меню.

Примечание: Полный список команд интерфейса RS232 приведен в руководстве пользователя RS232 на нашем веб-сайте.

Настройки с пульта ДУ

Работа ИК

Установка Работа ИК.

• Вкл.: При выборе «Вкл.» проектором можно управлять через пульт ДУ от ИК-приемников вверху и на передней панели. • Передний: выберите «Вкл.» для управления проектором с помощью пульта ДУ с переднего ИК-датчика. • Вверху: выберите «Вкл.», чтобы управлять проектором с пульта ДУ с использованием верхнего ИК-приемника. • Выкл.: при выборе «Выкл.» управление проектором с помощью пульта дистанционного управления невозможно. При выборе «Выкл.» вы сможете использовать кнопки клавиатуры.

Код ПДУ

Установите пользовательский код для пульта ДУ, нажав на кнопку идентификатора пульта ДУ на 3 секунды, при этом индикатор пульта ДУ (над кнопкой Выкл.) начнет мигать. Затем введите число от 00 до 99 с помощью числовых кнопок на клавиатуре.

После установки числа индикатор пульта ДУ быстро мигает два раза, указывая на то, что код пульта ДУ был изменен.

F1 / F2 / F3

Назначение функции кнопкам F1, F2 и F3 на пульте ДУ. Это позволяет легко пользоваться функциями без необходимости выбора их в экранных меню. Можно назначить следующие функции: HDMI 1, HDMI 2, Тестовая таблица, Яркость, Контраст, Таймер сна, CMS, Цвет. темп., Гамма, Проекция, Режим источника света, Масштаб и Стоп-кадр.

Сеть

Настройка параметров сети проектора.

Состояние сети

Отображает состояние сетевого подключения. (только для чтения)

MAC-адрес

Отображается MAC-адрес. (только для чтения)

DHCP

Включение DHCP для автоматического получения IP-адреса, маски подсети, шлюза и DNS.

УСТАНОВКА И НАСТРОЙКА

IP-адрес

Назначение IP-адреса проектора.

Маска подсети

Назначение маски подсети проектора.

ШЛЮЗ

Назначение шлюза проектора.

DNS

Назначение DNS проектора.

Сброс

Сброс сетевых настроек до заводских значений по умолчанию.

Управление

Данным проектором можно управлять удаленно с компьютера или другого внешнего устройства, подключенного через проводное сетевое соединение. Таким образом можно управлять одним или несколькими проекторами из одного удаленного центра управления, например включать или отключать проектор и настраивать яркость или контрастность изображения.

В подменю «Управление» можно выбрать устройство управления проектором.

Crestron

Управление проектором с помощью контроллера Crestron и соответствующего программного обеспечения (порт 41794).

Подробную информацию см. на веб-сайте http://www.crestron.com.

Extron

Управление проектором с помощью устройств Extron (порт 2023).

Подробную информацию см. на веб-сайте http://www.extron.com.

PJ Link

Управление проектором посредством команд PJLink v2.0 (порт 4352).

Подробную информацию см. на веб-сайте http://pjlink.jbmia.or.jp/english.

Обнаружение устройств АМХ

Управление проектором с помощью устройств AMX (порт 9131).

Подробную информацию см. на веб-сайте http://www.amx.com.

Telnet

Управление проектором с помощью команд RS232 через подключение Telnet (порт 23).

Подробную информацию см. в разделе «Функция «RS232 по Telnet»» на стр. 55.

HTTP

Управление проектором с помощью веб-браузера (порт 80).

Подробную информацию см. в разделе «Использование обозревателя Интернета для управления проектором» на стр. 48.

Примечание:

• Crestron является зарегистрированным товарным знаком компании Crestron Electronics, Inc. в США.
• Extron является зарегистрированным товарным знаком компании Extron Electronics, Inc. в США. • AMX является зарегистрированным товарным знаком компании AMX LLC в США.
• PJLink применяется для товарного знака и регистрации логотипа в Японии, США и других странах с помощью компании JBMIA. • Для получения дополнительных сведений о различных типах внешних устройств, которые можно подключить к порту LAN/RJ45 и дистанционно управлять проектором, а также о поддерживаемых командах для этих внешних устройств обращайтесь непосредственно в службу поддержки.

УСТАНОВКА И НАСТРОЙКА

Настройка сетевого управления

Функция LAN/RJ45

Для удобства и упрощения работы в проекторе используются функции удаленного управления и управления по сети. Функция LAN/RJ45 проектора работы в сети, например, удаленное управление: Питание вкл./выкл., яркость и контрастность. Кроме того, можно просмотреть сведения о состоянии проектора, например: Источник видеосигнала, отключение звука и т.д.

Функции терминала проводной Сеть

Проектором можно управлять с компьютера (ноутбука) или с другого внешнего устройства через порт LAN/RJ45 и с помощью систем Crestron / Extron / AMX (Обнаружение устройств) / PJLink.

• Crestron является зарегистрированным товарным знаком компании Crestron Electronics, Inc. в США. • Extron является зарегистрированным товарным знаком компании Extron Electronics, Inc. в США. • AMX является зарегистрированным товарным знаком компании AMX LLC в США.
• PJLink применяется для товарного знака и регистрации логотипа в Японии, США и других странах с помощью компании JBMIA.

Проектор поддерживается специальными командами контроллера Crestron Electronics и специальным программным обеспечением, например, RoomView®.

http://www.crestron.com/

Данный проектор поддерживает устройства Extron для справки.

http://www.extron.com/

Проектор поддерживается АМХ (обнаружение устройства).

http://www.amx.com/

Проектор поддерживает все команды протокола PJLink Class 2.

http://pjlink.jbmia.or.jp/english/

Для получения дополнительных сведений о различных типах внешних устройств, которые можно подключить к порту LAN/RJ45 и ПДУ/управления, а также о поддерживаемых командах для этих внешних устройств, обращайтесь непосредственно в службу поддержки.

УСТАНОВКА И НАСТРОЙКА

Использование обозревателя Интернета для управления проектором

1. Включите «Вкл.» параметр DHCP на проекторе, чтобы разрешить серверу DHCP автоматически присваивать IP-адрес.
2. Откройте веб-браузер на ПК и введите IP-адрес проектора («Управление > Сеть > IP-адрес»).
3. Введите имя пользователя и пароль, нажмите «Вход». Откроется веб-интерфейс настройки проектора.

Примечание:

• По умолчанию используется имя пользователя "admin". • Шаги в данном разделе приводятся для операционной системы Windows 10.

При прямом подключении компьютера к проектору*

1. Выключите параметр DHCP в проекторе.
2. Настройте IP-адрес, маску подсети, шлюз и DNS на проекторе (меню «Управление» > «Сеть»).
3. Откройте страницу «Сеть и Интернет» на ПК и назначьте своему ПК те же параметры сети, что установлены на проекторе. Нажмите кнопку «ОК» для сохранения параметров.

1. Откройте веб-браузер на ПК и введите в поле URL IP-адрес, присвоенный в шаге 3. Затем нажмите клавишу «Ввод».

УСТАНОВКА И НАСТРОЙКА

Сеть RJ45

1. Подключите кабель RJ45 к портам RJ45 на проекторе и компьютере (ноутбуке).

1. На компьютере (ноутбуке) выберите «Пуск» > «Настройки» > «Сеть и Интернет».

1. В разделе «Ethernet» выберите «Свойства».

1. В разделе «Настройки IP» выберите «Изменить».

УСТАНОВКА И НАСТРОЙКА

1. Введите IP-адрес и адрес шлюза, затем нажмите кнопку «Сохранить».

1. Нажмите кнопку «Меню» на проекторе.
2. Откройте на проекторе Управление > Сеть.
3. Введите следующие параметры подключения:
4. DHCP: Выкл. – IP-адрес: 192.168.0.100 – Маска подсети: 255.255.255.0 – Шлюз: 192.168.0.254
5. DNS: 192.168.0.51
6. Для подтверждения настроек нажмите «Ввод».
7. Откройте веб-браузер, например, Microsoft Edge или Chrome с установленным Adobe Flash Player версии 9.0 или выше.
8. В адресной строке введите IP-адрес проектора: 192.168.0.100.

1. Нажмите «Ввод».

УСТАНОВКА И НАСТРОЙКА

Теперь проектор настроен для удаленного управления. Функция Сеть/RJ45 отображается в виде окна:

Вход

При первом открытии веб-страницы отображается показанный ниже экран.

Введите действительный пароль пользователя.

При открытии веб-страницы после ввода действительного пароля отображается показанный ниже экран. Введите пароль в поле "Пароль".

УСТАНОВКА И НАСТРОЙКА

Состояние системы

Отображается текущее состояние проектора. Можно просмотреть наименование модели проектора, версию микропрограммы, текущую конфигурацию LAN и при необходимости сменить язык интерфейса.

Наименование версии, которое отображается на веб-странице, показанной на схеме, может отличаться от фактического отображения.

Общая настройка

Установленное здесь имя проектора также используется в управлении PJLink. Имя проектора должно состоять только из цифр и букв. Максимальное число символов: 32.

Пароль должен состоять только из букв и цифр. Минимальное число символов: 8. При вводе недопустимого символа отображается предупреждение "Недопустимый символ".

Если символы в новом пароле и его подтверждении не совпадают, отображается сообщение об ошибке. В таком случае пароль следует ввести заново.

УСТАНОВКА И НАСТРОЙКА

Управление проектором

Этот элемент предназначен для управления проектором. Элементы управления описаны в данном разделе.

Кнопка управления: При нажатии на кнопку выполняется соответствующая функция.

Настройка семи

Настройка сети проектора.

УСТАНОВКА И НАСТРОЙКА

Настройка оповещений

При возникновении ошибки можно отправлять оповещения по электронной почте. В этом разделе можно настроить параметры отправки оповещений по электронной почте.

1. Типы оповещений: Выберите тип ошибки, о которой будут отправляться оповещения по электронной почте.
2. Оповещение по электронной почте: Выберите этот пункт и выполните следующие настройки:

- Настройка SMTP: Установите следующие параметры:

a) Сервер SMTP: адрес сервера (имя сервера) (сервер SMTP) b) От: адрес электронной почты отправителя с) Имя пользователя: имя пользователя почтового сервера d) Пароль: Пароль от почтового сервера.

- Настройка электронной почты: Установите следующие параметры:

a) Тема письма b) Содержание письма с) Кому: укажите адрес электронной почты отправителя.

1. Нажмите "Применить", чтобы сохранить значение.
2. Укажите IP-адрес проектора в формате *xxx.xxx.xxx.xxx.
3. Отправьте тестовое письмо.

Нажмите на кнопку [Отправить тестовое письмо], чтобы отправить тестовое письмо по электронной почте. Текст тестового письма: "Email Test xxx.xxx.xxx.xxx *".

УСТАНОВКА И НАСТРОЙКА

Функция «RS232 по Telnet»

В качестве альтернативного способа управления в проекторе предусмотрено управление с помощью команд RS232 по Telnet для интерфейса LAN/RJ45.

Краткое руководство по началу работы для функции «RS232 по Telnet»

• Проверьте и введите IP-адрес в экранном меню проектора. • Убедитесь, что на компьютере/ноутбуке можно открыть веб-страницу проектора. • Убедитесь, что служба «Брандмауэр Windows» на компьютере/ноутбуке не запрещает работу функции «Telnet», в противном случае отключите ее.

1. Нажмите на кнопку «Поиск» и введите слово для поиска «cmd». Нажмите на клавишу «Ввод».

1. Откройте приложение «Командная строка».
2. Введите команду в формате:

– telnet ttt.xxx.yyy.zzz 23 (нажмите клавишу «Ввод»)

– (ttt.xxx.yyy.zzz: IP-адрес проектора)

1. Если соединение Telnet установлено, и пользователь может вводить команды RS232, то при нажатии на клавишу «Ввод» команды RS232 будут выполняться посредством соединения Telnet.

Технические требования для функции «RS232 по Telnet»:

1. Telnet: TCP.
2. Порт Telnet: 23 (для получения подробных сведений обратитесь в отдел обслуживания Optoma).
3. Утилита Telnet: Windows «TELNET.exe» (режим командной строки).
4. Для завершения сеанса Telnet закройте окно приложения «Командная строка».
5. Утилита Windows Telnet готова к работе после подключения.

– Ограничение 1 для управления по Telnet: Для успешной работы в сети по протоколу Telnet необходимо не более 50 байт. – Ограничение 2 для управления по Telnet: Для последовательной передачи команд RS232 по протоколу управления Telnet необходимо не более 26 байт. – Ограничение 3 для управления по Telnet: Минимальная задержка для следующей команды не должна превышать 200 (мс).

HDBaseT Управление

Ethernet / RS232

Проектор может автоматически определять сигнал Ethernet или RS232, поступающий от передатчика HDBaseT.

Для автоматического определения включите соответствующий сигнал.

Сброс

Восстановление заводских значений по умолчанию для параметров управления.

Меню Информация

Просмотр информации о состоянии и параметрах проектора. Данная информация доступна только для чтения.

• Регуляторный номер • Серийный номер • Информация об источнике • Режим изображения • Цветовая информация • Режим питания (ожидания) • Наработка источника света • Режим источника света • Код ПДУ • Код ПДУ (Активное) • ID устройства • IP-адрес • Состояние сети • Версия ПО

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Совместимые разрешения

Совместимость с видеосигналами

Сигнал	Разрешение
NTSC	NTSC M/J, 3,58 МГц, 4,43 МГц
PAL	PAL B/D/G/H/I/M/N, 4,43 МГц
SECAM	SECAM B/D/G/K/K1/L, 4,25/4,4 МГц
SDTV	480i/p, 576i/p
HDTV	720p (50/60 Гц), 1080i (50/60 Гц), 1080p (50/60 Гц)

Характеристики синхронизации видеосигнала:

Сигнал	Разрешение	Частота обновления (Гц)	Примечания для Мас
TV(NTSC)	720x480	60	Для композитного видеосигнала
TV(PAL,SECAM)	720x576	50
SDTV(480I)	720x480	60	Для компонентного
SDTV(480p)	720x480	60
SDTV(576I)	720x576	50
SDTV(576p)	720x576	50
HDTV(720p)	1280x720	50/60
HDTV(1080I)	1920x1080	50/60
HDTV(1080p)	1920x1080	24/50/60

Совместимость с компьютером

Таблица синхронизации для ПК:

Сигнал	Разрешение	Частота обновления (Гц)	Примечания для Мас
VGA	640x480	60/67/72/75	Mac 60/75
	720x400	70
SVGA	800x600	56/60(*2)/72/75	Mac 60/75
	832x624	75	Mac 75
XGA	1024x768	60(*2)/70/75/120(*2)	Mac 60/70/75
HDTV(720p)	1280x720	60(*2)/120(*2)	Mac 60
WXGA	1280x800	60	Mac 60
WXGA(*3)	1366x768	60
SXGA	1280x1024	60/75	Mac 60/75
	1440x900	60
SXGA+	1400x1050	60
UXGA	1600x1200	60
WUXGA	1920x1200(*1)	60	Mac 60

Примечание:

• (*1) Разрешение 1920 x 1200 при 60 Гц поддерживает только формат RB (без импульсов гашения обратного хода). • (*2) 3D синхронизация для проектора 3D Ready (STD) и проектора True 3D (опция). • (*3) Стандартная синхронизация Windows 8.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Входной сигнал для HDMI:

Сигнал	Разрешение	Частота обновления (Гц)	Примечания для Мас
VGA	640x480	60/67/72/75	Mac 60/75
	720x400	70
SVGA	800x600	56/60(*2)/72/75	Mac 60/75
	832x624	75	Mac 75
XGA	1024x768	60(*2)/70/75/120(*2)	Mac 60/70/75
SDTV(480p)	720x480	60
SDTV(576p)	720x576	50
HDTV(720p)	1280x720	60(*2)/120(*2)	Mac 60
WXGA	1280x800	60	Mac 60
	1440x900	60
WXGA(*3)	1366x768	60
SXGA	1280x1024	60/75	Mac 60/75
	1440x900	60
SXGA+	1400x1050	60
UXGA	1600x1200	60
HDTV(1080I)	1920x1080	50/60
HDTV(1080p)	1920x1080	24/25/30/50/60/120	Mac 60
WUXGA	1920x1200(*1)	60	Mac 60
UHD(2160p)	3840x2160	24/25/30/50/60
	4096x2160	24/25/30/50/60

Примечание:

• (*1) Разрешение 1920 x 1200 при 60 Гц поддерживает только формат RB (без импульсов гашения обратного хода). • (*2) 3D синхронизация для проектора 3D Ready (STD) и проектора True 3D (опция). • (*3) Стандартная синхронизация Windows 8.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Совместимость с видеосигналом True 3D

Разрешение входного сигнала	HDMI 1.4a 3D Вход	Синхронизация входного сигнала
		1280x720р при 50 Гц	Сверху и снизу
		1280x720р при 60 Гц	Сверху и снизу
		1280x720р при 50 Гц	Упаковка кадров
		1280x720р при 60 Гц	Упаковка кадров
		1920x1080і при 50 Гц	два полукадра рядом
		1920x1080і при 60 Гц	два полукадра рядом
		1920x1080р при 24 Гц	Сверху и снизу
		1920x1080р при 24 Гц	Упаковка кадров
	HDMI 1.3	1920x1080і при 50 Гц	два полукадра рядом	Режим Гориз. Стереопара вкл.
		1920x1080і при 60 Гц
		1280x720р при 50 Гц
		1280x720р при 60 Гц
		800x600 при 60 Гц
		1024x768 при 60 Гц
		1280x800 при 60 Гц
		1920x1080і при 50 Гц	Сверху и снизу	Режим ТАВ вкл.
		1920x1080і при 60 Гц
		1280x720р при 50 Гц
		1280x720р при 60 Гц
		800x600 при 60 Гц
		1024×768 при 60 Гц
		1280x800 при 60 Гц
		480і	HQFS	Для параметра Формат 3D установлено значение Чередование кадров.

Примечание:

• Если для входного 3D-сигнала установлено разрешение 1080p при частоте обновления 24 Гц, DMD повторяется кратно режиму 3D. • 1080i при 25 Гц и 720p при 50 Гц работают с частотой 100 Гц; остальные режимы 3D-синхронизации работают с частотой 120 Гц. • 1080p при частоте 24 Гц работает с частотой 144 Гц.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

EDID (аналоговый)

VGA
В0/Установленная синхронизация	В0/Стандартная синхронизация	В0/Подробная синхронизация	В1/Подробная синхронизация
720x400 при 70 Гц	1024x768 при 120 Гц	Исходная синхронизация:	1366x768 при 60 Гц
640x480 при 60 Гц	1280x720 при 60 Гц	1920 x 1200 при 60 Гц	1920x1080 при 60 Гц
640x480 при 67 Гц	1280x720 при 120 Гц
640x480 при 72 Гц	1280x800 при 60 Гц
640x480 при 75 Гц	1280x1024 при 60 Гц
800x600 при 56 Гц	1440x900 при 60 Гц
800x600 при 60 Гц	1400x1050 при 60 Гц
800x600 при 72 Гц	1600x1200 при 60 Гц
800x600 при 75 Гц
832x624 при 75 Гц
1024x768 при 60 Гц
1024x768 при 70 Гц
1024x768 при 75 Гц
1280x1024 при 75 Гц
1152x870 при 75 Гц

EDID (цифровой)

HDMI 1/2 для 1.4b
В0/Установленная синхронизация	В0/Стандартная синхронизация	В0/Подробная синхронизация	В1/Видеорежим	В1/Подробная синхронизация
720x400 при 70 Гц	1024x768 при 120 Гц	Исходная синхронизация:	640x480р 4:3 при 60 Гц	1366x768 при 60 Гц
640x480 при 60 Гц	1280x720 при 60 Гц	1920 x 1200 при 60 Гц	720(1440)x576i 4:3 при 50 Гц	1920x1080 при 60 Гц
640x480 при 67 Гц	1280x720 при 120 Гц		720(1440)x576i 16:9 при 50 Гц
640x480 при 72 Гц	1280x800 при 60 Гц		720(1440)x480i 4:3 при 60 Гц
640x480 при 75 Гц	1280x1024 при 60 Гц		720(1440)x480i 16:9 при 60 Гц
800x600 при 56 Гц	1440x900 при 60 Гц		720x576р 4:3 при 50 Гц
800x600 при 60 Гц	1400x1050 при 60 Гц		720x576р 16:9 при 50 Гц
800x600 при 72 Гц	1600x1200 при 60 Гц		720x480р 4:3 при 60 Гц
800x600 при 75 Гц			720x480р 16:9 при 60 Гц
1024x768 при 60 Гц			1280x720р 16:9 при 50 Гц
1024x768 при 70 Гц			1280x720р 16:9 при 60 Гц
1024x768 при 75 Гц			1920x1080i 16:9 при 60 Гц
1280x1024 при 75 Гц			1920x1080i 16:9 при 50 Гц
1152x870 при 75 Гц			1920x1080р 16:9 при 24 Гц
832x624 при 75 Гц			1920x1080р 16:9 при 25 Гц
			1920x1080р 16:9 при 30 Гц
			1920x1080р 16:9 при 50 Гц
			1920x1080р 16:9 при 60 Гц
			1920x1080р 16:9 при 120 Гц
			3840x2160р 16:9 при 24 Гц
			3840x2160р 16:9 при 25 Гц
			3840x2160р 16:9 при 30 Гц
			4096x2160р 256:135 при 24 Гц
			4096x2160р 256:135 при 25 Гц
			4096x2160р 256:135 при 30 Гц

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

HDMI 1/2 для 2.0

В0/Установленная синхронизация	В0/Стандартная синхронизация	В0/Подробная синхронизация	В1/Видеорежим	В1/Подробная синхронизация
720x400 при 70 Гц	1024x768 при 120 Гц	Исходная синхронизация:	640x480р 4:3 при 60 Гц	1366x768 при 60 Гц
640x480 при 60 Гц	1280x720 при 60 Гц	1920 x 1200 при 60 Гц	720(1440)x576i 4:3 при 50 Гц	1920x1080 при 60 Гц
640x480 при 67 Гц	1280x720 при 120 Гц		720(1440)x576i 16:9 при 50 Гц
640x480 при 72 Гц	1280x800 при 60 Гц		720(1440)x480i 4:3 при 60 Гц
640x480 при 75 Гц	1280x1024 при 60 Гц		720(1440)x480i 16:9 при 60 Гц
800x600 при 56 Гц	1440x900 при 60 Гц		720x576р 4:3 при 50 Гц
800x600 при 60 Гц	1400x1050 при 60 Гц		720x576р 16:9 при 50 Гц
800x600 при 72 Гц	1600x1200 при 60 Гц		720x480р 4:3 при 60 Гц
800x600 при 75 Гц			720x480р 16:9 при 60 Гц
1024x768 при 60 Гц			1280x720р 16:9 при 50 Гц
1024x768 при 70 Гц			1280x720р 16:9 при 60 Гц
1024x768 при 75 Гц			1920x1080i 16:9 при 60 Гц
1280x1024 при 75 Гц			1920x1080i 16:9 при 50 Гц
1152x870 при 75 Гц			1920x1080р 16:9 при 24 Гц
832x624 при 75 Гц			1920x1080р 16:9 при 25 Гц
			1920x1080р 16:9 при 30 Гц
			1920x1080р 16:9 при 50 Гц
			1920x1080р 16:9 при 60 Гц
			1920x1080р 16:9 при 120 Гц
			3840x2160р 16:9 при 24 Гц
			3840x2160р 16:9 при 25 Гц
			3840x2160р 16:9 при 30 Гц
			3840x2160р 16:9 при 50 Гц
			3840x2160р 16:9 при 60 Гц
			4096x2160р 256:135 при 24 Гц
			4096x2160р 256:135 при 25 Гц
			4096x2160р 256:135 при 30 Гц
			4096x2160р 256:135 при 50 Гц
			4096x2160р 256:135 при 60 Гц

HDMI 1/2

Дата/формат звука

LPCM (IEC 60958 PCM [30,31])

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Размер изображения и расстояние проецирования

Требуемый размер изображения						Расстояние проецирования
Размер по диагонали		Ширина		Высота		Широкий угол
м	в дюймах	м	в дюймах	м	в дюймах	м	футы
0,76	30	0,65	25,4	0,40	15,9	0,37	1,2
1,02	40	0,86	33,9	0,54	21,2	0,50	1,6
1,27	50	1,08	42,4	0,67	26,5	0,62	2,0
1,52	60	1,29	50,9	0,81	31,8	0,75	2,5
1,78	70	1,51	59,4	0,94	37,1	0,87	2,9
2,03	80	1,72	67,8	1,08	42,4	1,00	3,3
2,29	90	1,94	76,3	1,21	47,7	1,12	3,7
2,54	100	2,15	84,8	1,35	53,0	1,25	4,1
2,92	115	2,48	97,5	1,55	60,9	1,44	4,7
3,81	150	3,23	127,2	2,02	79,5	1,87	6,1
4,57	180	3,88	152,6	2,42	95,4	2,25	7,4
5,08	200	4,31	169,6	2,69	106,0	2,50	8,2
6,35	250	5,38	212,0	3,37	132,5	3,12	10,2
7,62	300	6,46	254,4	4,04	159,0	3,75	12,3

Диапазон смещения объектива (широкий)
Вертикальный сдвиг изображения				Горизонтальный сдвиг изображения
Размер изображения по диагонали	По вертикали + (вверху)	По вертикали - (внизу)	Диапазон смещения по вертикали	По горизонтали + (справа)	По горизонтали - (слева)
в дюймах	см	см	см	см	см
30	44	40	4,0	3,9	3,9
40	59	54	5,4	5,2	5,2
50	74	67	6,7	6,5	6,5
60	89	81	8,1	7,8	7,8
70	104	94	9,4	9,1	9,1
80	118	108	10,8	10,3	10,3
90	133	121	12,1	11,6	11,6
100	148	135	13,5	12,9	12,9
115	170	155	15,5	14,9	14,9
150	222	202	20,2	19,4	19,4
180	267	242	24,2	23,3	23,3
200	296	269	26,9	25,9	25,9
250	370	337	33,7	32,3	32,3
300	444	404	40,4	38,8	38,8

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Требуемый размер изображения:

Диапазон смещения объектива:

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Размеры проектора и потолочная установка

1. Используйте потолочное крепление компании Optoma, чтобы избежать повреждений проектора.
2. Если используется крепление стороннего производителя, убедитесь, что винты для крепления проектора отвечают следующим требованиям:

• Тип винта: M4*5мм • Минимальная длина винта: 5 мм • Сила затягивания: 8 кгс/см

Единица измерения: мм

Примечание: Имейте в виду, что гарантия не распространяется на повреждения, вызванные неправильной установкой.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Внимание:

• В случае приобретения потолочного крепления стороннего производителя, убедитесь в том, что выбраны винты правильного размера. Размер винтов может меняться в зависимости от толщины монтажной пластины. • Оставьте зазор не менее 10 см между потолком и нижней частью проектора. • Избегайте установки проектора около источников тепла.

Коды ИК-пульта ДУ

Кнопка	Определение кнопки	Код кнопки				Повторять
		БАЙТ1	БАЙТ2	БАЙТ3	БАЙТ4
		пользователь-ский 0	пользователь-ский 1	данные 0	данные 1
Включение питания ⏻	Вкл.	32	CD	02	#БАЙТЗ	F1
Выключение питания |	Выкл.	32	CD	2E	#БАЙТЗ	F1
Коррекция геометрии	Коррекция геометрии	32	CD	96	#БАЙТЗ	F1
PIP/РВР	PIP/РВР	32	CD	78	#БАЙТЗ	F1
F1	F1	32	CD	26	#БАЙТЗ	F1

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Кнопка	Определение кнопки	Код кнопки				Повторять
		БАЙТ1	БАЙТ2	БАЙТ3	БАЙТ4
		пользователь-ский 0	пользователь-ский 1	данные 0	данные 1
F2	F2	32	CD	27	#БАЙТЗ	F1
Режим	Режим	32	CD	95	#БАЙТЗ	F1
Четыре направленные кнопки выбора (↑/↓/←/→)	Стрелка вверх	32	CD	C6	#БАЙТЗ	F1
	Стрелка вниз	32	CD	C7	#БАЙТЗ	F1
	Стрелка влево	32	CD	C8	#БАЙТЗ	F1
	Стрелка вправо	32	CD	C9	#БАЙТЗ	F1
Ввод	Ввод	32	CD	C5	#БАЙТЗ	F1
Выкл. AV	Выкл. AV	32	CD	03	#БАЙТЗ	F1
Информация	Информация	32	CD	25	#БАЙТЗ	F1
Лазер ⚙	Лазер	H/П	H/П	H/П	H/П	H/П
Источник	Источник	32	CD	18	#БАЙТЗ	F1
F3	F3	32	CD	66	#БАЙТЗ	F1
Повторная син-хронизация	Повторная синхронизация	32	CD	04	#БАЙТЗ	F1
Громкость	Громк. +	32	CD	09	#БАЙТЗ	F1
	Громк. -	32	CD	0C	#БАЙТЗ	F1
D Zoom	D Zoom +	32	CD	08	#БАЙТЗ	F1
	D Zoom -	32	CD	0B	#БАЙТЗ	F1
Меню	Меню	32	CD	88	#БАЙТЗ	F1
Формат	Формат	32	CD	15	#БАЙТЗ	F1
Стоп-кадр	Стоп-кадр	32	CD	06	#БАЙТЗ	F1
Пульт ДУ	ИД	H/П	H/П	3201~ 3299	H/П	H/П
	Все	H/П	H/П	32CD	H/П	H/П
1 / VGA	1/VGA	32	CD	8E	#БАЙТЗ	F1
2 / S-Video	2/S-Video	32	CD	1D	#БАЙТЗ	F1
3 / HDMI1	3/HDMI1	32	CD	16	#БАЙТЗ	F1
HDMI2	HDMI2	32	CD	9B	#БАЙТЗ	F1
4 / HDBaseT	4/HDBaseT	32	CD	70	#БАЙТЗ	F1
5 / Видео	5/Видео	32	CD	1C	#БАЙТЗ	F1
6	6	32	CD	19	#БАЙТЗ	F1
HDMI3	HDMI3	32	CD	98	#БАЙТЗ	F1
7	7	32	CD	1A	#БАЙТЗ	F1
8 / YPbPr	8/YPbPr	32	CD	17	#БАЙТЗ	F1
9	9	32	CD	9F	#БАЙТЗ	F1
0 / 3D	0/3D	32	CD	89	#БАЙТЗ	F1
F3	F3	32	CD	66	#БАЙТЗ	F1

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Поиск и устранение неисправностей

При возникновении неисправностей устройства ознакомьтесь с приведенной ниже информацией. Если проблему устранить не удалось, следует обратиться к продавцу или в сервисный центр.

Проблемы с изображением

? На экране не появляется изображение

• Убедитесь, что кабель и подключение к электросети выполнены так, как описано в разделе «Установка». • Убедитесь, что контакты разъемов не согнуты и не сломаны. • Проверьте, не включена ли функция «Без звука».

Изображение не сфокусировано

• Поворачивайте ручку фокусировки по часовой или против часовой стрелки, пока изображение не станет четким и разборчивым. (См. стр. 18.)
• Убедитесь, что экран проектора находится на нужном расстоянии от проектора. (См. стр. 62\~63).

Изображение растянуто при отображении 16:9 DVD

• При просмотре анаморфотного DVD или DVD формата 16:9 наилучшее качество изображения будет достигнуто в режиме проектора 16: 9 со стороны проектора.
• При просмотре DVD формата 4:3 необходимо установить формат 4:3 в экранном меню проектора.
• Установите формат отображения на DVD-проигрывателе: 16:9 (широкоэкранный) формат изображения.

Изображение слишком маленькое или слишком большое

• Переместите проектор ближе или дальше от экрана. - Нажмите на кнопку "Меню" на панели управления проектора, затем перейдите "Дисплей → Соотношение сторон". Попробуйте установить разные настройки.

Стороны изображения перекошены:

• По возможности установите проектор так, чтобы он центрировался на экране и под ним.

Изображение повернуто зеркально

- Выберите пункт “Настройки → Положение проектора” в экранном меню и измените направление проецирования.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Другие проблемы

? Проектор перестает реагировать на все команды

- По возможности, выключите проектор, затем отсоедините кабель питания и подождите, по крайней мере, 20 секунд перед повторным включением питания.

? Если регуляторы смещения объектива не отвечают (для перемещения изображения вверх/вниз/влево/вправо), выполните приведенные ниже действия.

- Поверните регуляторы смещения объектива вправо или влево с хорошим нажимом. Это поможет освободить защитные механизмы и вернуть их к работе. (Регуляторы смещения объектива имеют функцию блокировки для защиты от поломки. При достижении регулятором максимального положения пользователь слышит щелчок.)

Проблемы с пультом дистанционного управления

Если пульт ДУ не работает

• Убедитесь, что пульт ДУ действует под углом ±15° как по горизонтали, так и по вертикали от ИК-приемника на проекторе. - Проверьте, нет ли между пультом дистанционного управления и проектором препятствий. Подойдите на расстояние до 6 м от проектора. • Проверьте правильность установки батарей. • Замените батареи, если срок их службы истек.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Предупреждающие индикаторы

Если загораются или мигают предупреждающие индикаторы (см. ниже), проектор автоматически отключается:

• Индикатор "ЛД" загорается красным цветом, а индикатор "Питание" мигает красным цветом.
• Индикатор "Температура" загорается красным цветом, а индикатор "Питание" мигает красным цветом. Это указывает на перегрев проектора. В нормальных условиях проектор можно снова включить.
• Индикатор "Температура" мигает красным цветом, а индикатор "Питание" мигает красным цветом.

Выньте сетевой шнур из проектора, выждите 30 секунд и повторите попытку. Если предупреждающий индикатор загорается или начинает мигать, обратитесь за помощью в ближайший сервисный центр.

Расшифровка показаний светодиодов

Сообщение	Индикатор питания/режима ожидания		Светодиод температуры	Светодиод ЛД
	(Красный)	(Белый)	(Красный)	(Красный)
Состояние ожидания (шнур питания)	Горит постоянно
Включение (прогрев)		Мигает (0,5 с выкл. / 0,5 с вкл)
Питание включено, ЛД горит		Горит постоянно
Выключение (охлаждение)		Мигает (0,5 с выкл. / 0,5 с вкл). Снова светится красный, когда охлаждающий вентилятор выключен.
Ошибка (Сбой ЛД)	Мигает			Горит постоянно
Ошибка (Сбой вентилятора)	Мигает		Мигает
Ошибка (перегрев)	Мигает		Горит постоянно

- Выключение:

• Предупреждение о температуре:

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Технические характеристики

Пункт	Описание
Истинное разрешение	1920x1200
Максимальное разрешение	Максимальное разрешение:HDMI(HDMI 2.0): 3840x2160 при 60 ГцVGA: 1920x1200 при 60 Гц
Объектив	Проекционное отношение: TR 0,58
	F/#: 2,75
	Фокусное расстояние: 8,51 мм
	Диапазон масштаба: Фиксированное фокусное расстояние
Диапазон смещения объектива	По вертикали: 100% - 110% ± 3% ;По горизонтали: от -4% до +4% ± 3%
Размер изображения	от 30 до 300 дюймов (механический ход)
Расстояние проецирования	от 0,38 до 3,75 м (механический ход)
Входы/выходы	Входной интерфейс:Вход HDMI V2.0 x2, HDBaseT x1 (опция)Вход VGA x1; аудиовход 1 x1, аудиовход 2 x1Композитный видеосигнал x1
	Выходной интерфейс:Выход VGA x1; аудиовыход 1 x1, Питание по USB (5B/1,5A)
	Интерфейс управления:LAN (RJ-45) x1, RS232 x1, выход 12 В x1
Цвет	1073,4 миллионов цветов
Частота развертки	Частота строчной развертки:15 - 140 КГц
	Частота кадровой развертки:24 - 140 Гц
Колонка	10Вт x2
Энергопотребление	Типичный: (яркий режим)361 Ватт ± 15% при 110 В переменного тока350 Ватт ± 15% при 220 В переменного тока
	Типичный: (Экономичный режим):240Вт ± 15% при 110 В переменного тока233Вт ± 15% при 220 В переменного тока
Входной ток	3,7А, 110 В переменного тока1,85А, 220 В переменного тока
Ориентации установки	Проецирование на 360° + книжная ориентация
Размеры (Ш x Г x В)	Без ножек:374 мм (Ш) x 302 мм (Д) x 107 мм (В) (14,72 x 11,89 x 4,21 дюйма)
	С ножками:374 мм (Ш) x 302 мм (Д) x 117 мм (В) (14,72 x 11,89 x 4,60 дюйма)
Масса	5,3 кг ± 0,5 кг
Условия эксплуатации	Эксплуатация при температуре от 0 до 40°C и влажности от 10 до 85 % (без конденсации)

Примечание: Все технические характеристики могут быть изменены без уведомления.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Международные офисы Optoma

Для обслуживания или поддержки обращайтесь в ближайший офис.

США

Optoma Technology, Inc.

47697 Westinghouse Drive.

Fremont, Ca 94539

888-289-6786

510-996-4794

[e-mail]

Канада

Optoma Technology, Inc.

47697 Westinghouse Drive.

Fremont, Ca 94539

888-289-6786

510-996-4794

[e-mail]

Латинская Америка

Optoma Technology, Inc.

47697 Westinghouse Drive.

Fremont, Ca 94539

888-289-6786

510-996-4794

[e-mail]

Европа

1 Bourne End Mills

Хемел Хемпстед

Хартфордшир

HP1 2UJ

Великобритания

www.optoma.eu

Сервисный центр, тел.: [phone]

Benelux BV

Optoma Benelux BV

Europalaan 770 D

1363BM Almere

Нидерланды

www.optoma.nl

[phone]

[phone]

[e-mail]

Франция

Здание E

81-83 авеню Эдуарда Вайяна

92100 Булонь-Бийанкур, Франция

[phone]

[phone]

[phone]

[phone]

[e-mail]

Испания

C/ Хосе Иерро, 36 Оф. 1C 28529 Ривас

ВасиаМадрид, Испания

[phone]

[phone]

Германия

Optoma Deutschland GmbH

Am Nordpark 3

41069 Mönchengladbach

Германия

[phone]

[phone]

[e-mail]

Скандинавия

Postboks 9515 Åskollen

Kniveveien 29

Drammen

3036

Норвегия

[phone]

[phone]

[e-mail]

Корея

https://www.optoma.com/kr/

Япония

https://www.optoma.com/jp/

Тайвань

https://www.optoma.com/tw/

Китай

комн. 2001, 20-й этаж, зд. 4,

ул. Кайсюань, 1398,

район Чаннин,

Шанхай, 200052, Китай

Австралия

https://www.optoma.com/au/

[phone]

[phone]

www.optoma.com.cn
