HGS-2521 - сабвуфер Black Hydra - Бесплатное руководство пользователя

Тип продукта	Активный сабвуфер
Бренд	Black Hydra
Модель	HGS-2521
Размер динамика	10 дюймов (25,4 см)
Тип корпуса	Фронтальный, фазоинверторный
Мощность усилителя (RMS)	200 Вт
Мощность усилителя (пиковая)	400 Вт
Частотный диапазон	28 Гц - 180 Гц
Импеданс	4 Ом
Отношение сигнал/шум	≥ 85 дБ
Входы	Линейный (RCA), высокоуровневый (акустический провод)
Регулировки	Громкость, Частота среза (40-180 Гц), Фаза (0/180°), Питание (Авто/Вкл/Выкл)
Блок питания	~110-240 В, 50/60 Гц
Потребляемая мощность	300 Вт (макс)
Потребление в режиме ожидания	< 0,5 Вт
Размеры (Ш x В x Г)	14,2 x 16,5 x 17,1 дюйма (36 x 42 x 43,5 см)
Вес	28,7 фунта (13 кг)
Материал корпуса	МДФ с матовым черным покрытием
Функции защиты	Термозащита, защита от перегрузки по току, защита от постоянного смещения, инфразвуковой фильтр
Комплектация	Кабель питания, RCA-кабель, руководство пользователя

Часто задаваемые вопросы - HGS-2521 Black Hydra

Как подключить сабвуфер к ресиверу?

Используйте линейный (RCA) вход от выхода сабвуфера ресивера к входу LFE/Line сабвуфера. Альтернативно используйте высокоуровневые входы, подключив акустический провод от выходов усилителя к клеммам высокоуровневого входа сабвуфера.

Как настроить частоту среза?

Установите частоту среза в диапазоне 40-180 Гц. Хорошей отправной точкой для домашнего кинотеатра является 80 Гц. Настройте в зависимости от возможностей ваших основных колонок.

Как настроить фазу?

Переключатель фазы имеет два положения: 0° и 180°. Выберите настройку, которая дает самый громкий и глубокий бас в вашей позиции прослушивания. Воспроизведите низкочастотный сигнал и переключайте фазу.

Что делает функция автоматического включения?

Сабвуфер автоматически включается при обнаружении аудиосигнала и выключается через примерно 15 минут бездействия для экономии энергии.

Можно ли разместить сабвуфер в углу?

Да, размещение в углу может усилить бас за счет граничного эффекта. Однако это может привести к гулкому или неравномерному басу. Экспериментируйте с разными положениями для наилучшего звучания.

Каковы рекомендации по обслуживанию?

Протирайте сабвуфер сухой мягкой тканью. Не используйте жидкие чистящие средства. Убедитесь, что порт и динамик свободны от пыли и препятствий.

Что делать, если сабвуфер не включается?

Проверьте подключение кабеля питания и убедитесь, что розетка работает. Убедитесь, что выключатель питания включен. Если используется автоматический режим, убедитесь, что присутствует аудиосигнал. Если проблема не исчезает, обратитесь к руководству.

Можно ли подключить два сабвуфера?

Да, если ваш ресивер имеет два выхода для сабвуфера. Используйте Y-разветвитель или подключите каждый саб к отдельному выходу. Установите одинаковые частоту среза и громкость для обоих.

Что такое инфразвуковой фильтр?

Он отфильтровывает чрезвычайно низкие частоты (ниже 20-25 Гц), которые не слышны, но могут вызвать чрезмерный ход диффузора и искажения. Он защищает динамик.

Как узнать, работает ли сабвуфер правильно?

Воспроизведите трек с насыщенным басом. Слушайте чистый, плотный бас без искажений. Проверьте светодиодный индикатор (обычно синий при нормальной работе, красный при защите).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HGS-2521 Black Hydra

МЕРЫ ПРЕДОСТОРОЖНОСТИ....5

СПОСОБЫ ПОДКЛЮЧЕНИЯ САБВУФЕРА....6

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ....7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....8

ГАБАРИТНЫЕ РАЗМЕРЫ....9

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....10

Прежде всего, мы бы хотели поздравить Вас с выбором сабвуфера для автомобильных акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших продуктов, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы с основанной на комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Сабвуферы Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Сабвуферный динамик HGS-2521 построен в полном соответствии с принципами бескомпромиссных SQ-сабвуферов – сочетание сильного «мотора» и легкого диффузора из жесткого целлюлозного композита. Мощная литая корзина исключает любую возможность появления паразитных призвуков даже на предельных режимах работы динамика.

Каркас звуковой катушки выполнен из алюминия, что способствует дополнительному отводу тепла и позволяет избежать эффекта температурной компрессии – кратковременных повышений активного сопротивления обмотки на пиках сигнала и, как следствие, сужения динамического диапазона.

Мотор динамика, верхний подвес и центрирующая шайба обеспечивают линейное перемещение диффузора в пределах 24 мм с мягким ограничением при выходе за пределы рабочего режима. Таким образом минимизированы искажения при нормальной и повышенной громкости и исключена возможность механического повреждения динамика при работе в экстремальных режимах.

В моторе используются ферритовые магниты высшего грейда с прекрасной стабильностью и повторяемостью параметров. При установке динамика в рекомендованное акустическое оформление вы получаете сабвуфер с быстрым и точным откликом на подаваемый сигнал, способный передать не просто мощь и глубину баса, но и идеально прорисовать рельеф сложных басовых инструментов и показать всю красоту басового регистра.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другому автомобилю.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, во избежании повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, таких как сверление или резка металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки, если провод идет через отверстие в пластине, или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

Внимание! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикойте безопасный звук!

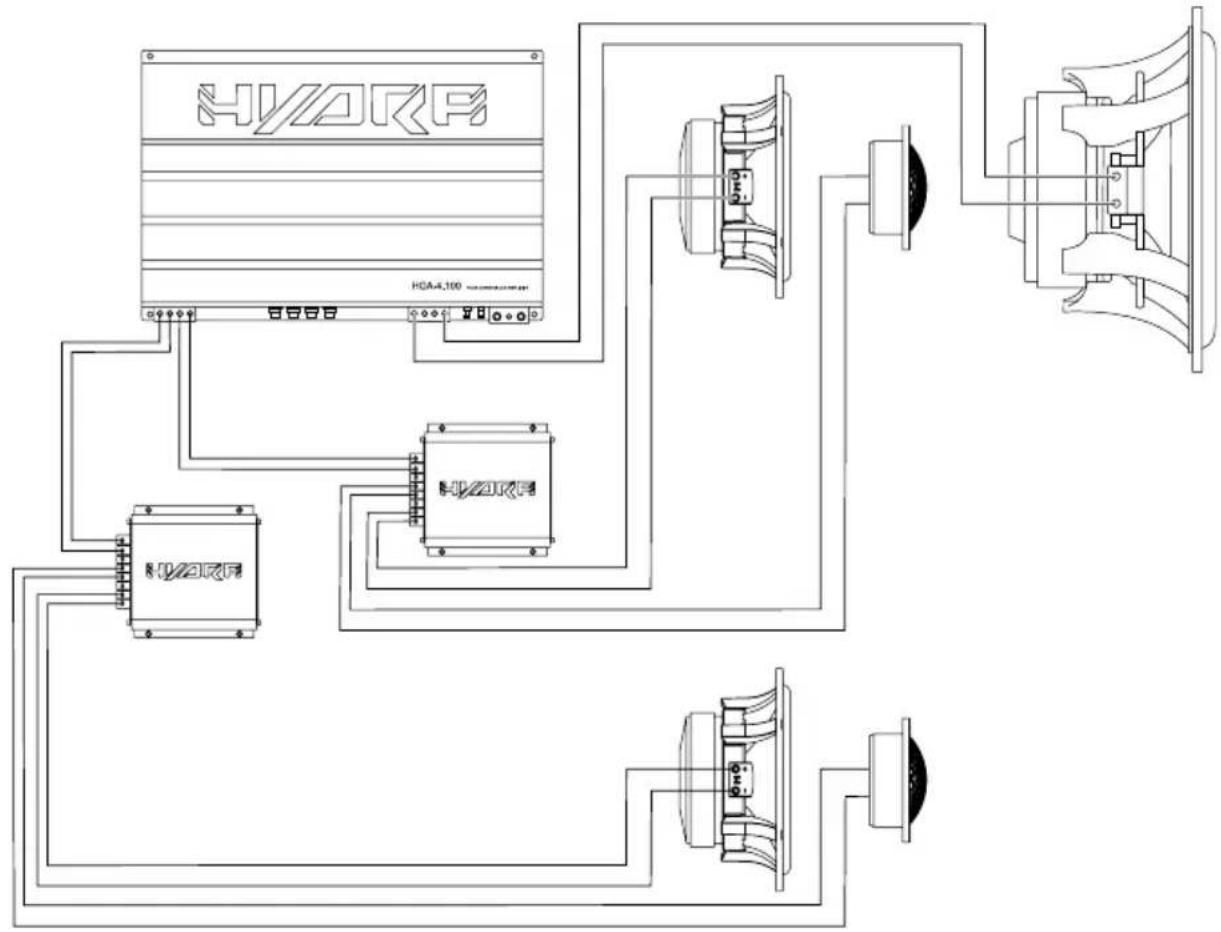

Вариант 1 (рис.1.1)


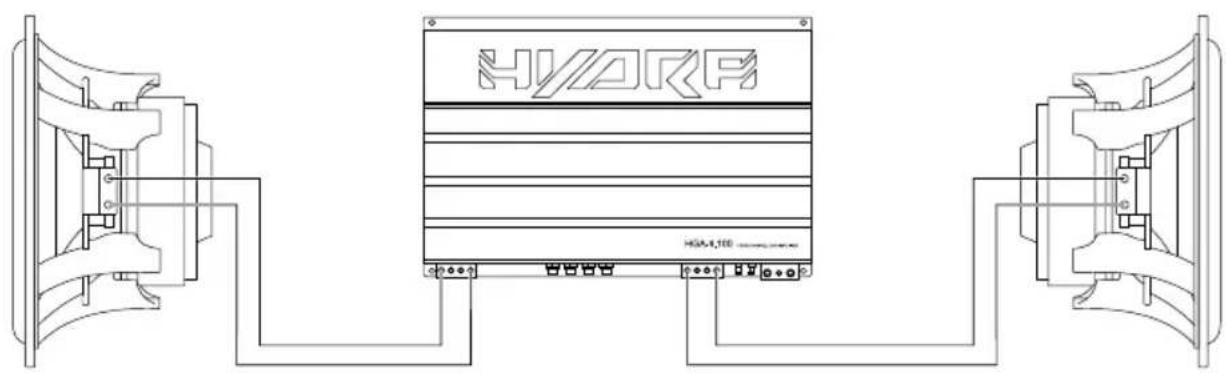

Вариант 2 (рис.1.2)

* Усилители, кроссоверы и акустические системы не входят в комплектацию и приобретаются отдельно

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средней мощности. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который обрезает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

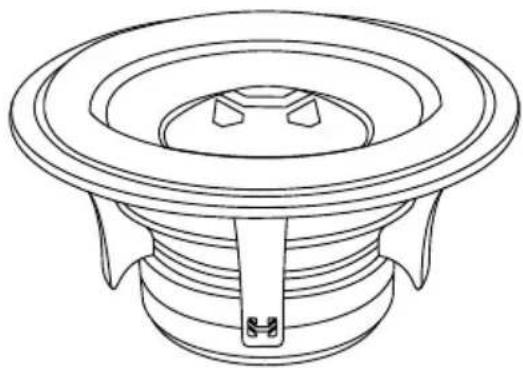

Сабвуфер HGS-2521

ПАРАМЕТРЫ	HGS-2521
Размер 10"
Материал подвеса Бутилкаучуковая резина
Материал диффузора Пресс. цеплюлоза
Материал корзины Литой	аллюминий
Материал магнита Феррит
Мощность RMS	230 Вт
Мощность MAX 450 Вт
Диаметр звуковой катушки 2"
Материал звуковой катушки	Омедненный аллюминий
Центрирующая шайба Номекс
Impedance 4 Ом
Re 3.8 Ом
SPL* 84.15 дБ
Xmax 10 мм
Fs 30.78 Гц
Vas	23 Л
Qts	0.308
BL	17.64

* Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
