Наименование продукта	Акустическая система Black Hydra HBC-3.28
Тип	3-полосная компонентная автомобильная акустическая система
Компоненты	2 x мид-вуфер (HBC-3.28W), 2 x среднечастотный динамик (HBC-3.28M), 2 x твитер (HBC-3.28T)
Размер мид-вуфера	6,5 дюймов (165 мм)
Размер среднечастотного динамика	3 дюйма (80 мм)
Размер твитера	1 дюйм (25 мм)
Мощность мид-вуфера	150 Вт макс., 80 Вт номинальная
Мощность среднечастотного динамика	100 Вт макс., 50 Вт номинальная
Импеданс мид-вуфера	4 Ом
Импеданс среднечастотного динамика	3,4 Ом
Чувствительность мид-вуфера	91,7 дБ (1Вт/1м)
Чувствительность среднечастотного динамика	91,0 дБ (1Вт/1м)
Частотный диапазон системы	50 Гц - 30 кГц (по графику)
Материал диффузора	Композит из целлюлозного волокна с армирующими наполнителями
Варианты установки	Утопленный монтаж, поверхностный монтаж, с решетками или без, с проставками (не входят в комплект)
В комплекте	Шестигранные отвертки 2,5 мм и 1,5 мм
Кроссовер	Внешний, продается отдельно (модель HCR-3.28)
Рекомендуемое использование	Высококлассная автомобильная акустическая система
Гарантия	Стандартная гарантия производителя от дефектов
Утилизация	Утилизировать согласно местным правилам для электрического и электронного оборудования (WEEE)
Производитель	Black Hydra

Часто задаваемые вопросы - HBC-3.28 Black Hydra

Как установить мид-вуфер с решеткой?

Обратитесь к рис.1.2 в руководстве. Закрепите динамик с помощью прилагаемых винтов, затем установите решетку сверху. Убедитесь в правильном выравнивании, чтобы избежать дребезжания.

Как правильно подключить твитер?

С помощью шестигранной отвертки 1,5 мм открутите три крепежных винта, извлеките твитер из корпуса, отпустите зажимные винты, вставьте акустические провода в клеммную колодку, затем затяните зажимные винты. Соберите в обратном порядке.

Входит ли кроссовер в комплект акустической системы?

Нет, кроссовер (модель HCR-3.28) продается отдельно. Вам необходимо приобрести его отдельно для правильного разделения частот.

Каковы характеристики мощности мид-вуфера?

Мид-вуфер (HBC-3.28W) выдерживает максимальную мощность 150 Вт и номинальную мощность 80 Вт.

Каков частотный диапазон системы?

Согласно предоставленным графикам, система охватывает диапазон от приблизительно 50 Гц до 30 кГц, при этом каждый динамик оптимизирован для своего диапазона.

Как чистить динамики?

Используйте мягкую сухую ткань для аккуратного протирания поверхностей. Избегайте использования воды, растворителей или абразивных чистящих средств. Для решеток используйте пылесос с мягкой щеткой.

Какую гарантию предоставляет Black Hydra?

Black Hydra предоставляет гарантию на дефекты материалов и изготовления при нормальном использовании. Дефектные детали будут отремонтированы или заменены по усмотрению производителя. Верните изделие дилеру с гарантийным талоном и оригинальной упаковкой.

Как утилизировать динамики по окончании срока службы?

Не утилизируйте вместе с бытовыми отходами. Отнесите в специальный центр утилизации электрического и электронного оборудования (WEEE) для защиты окружающей среды и здоровья человека.

Можно ли использовать проставки при установке?

Да, вы можете использовать проставки для мид-вуфера (см. рис.1.3). Обратите внимание, что проставки не входят в комплект и должны приобретаться отдельно.

Каковы технические характеристики мид-вуфера?

Мид-вуфер имеет чувствительность 91,7 дБ, импеданс 4 Ом и материал диффузора из композита целлюлозного волокна с армирующими наполнителями.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HBC-3.28 Black Hydra

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....8

СХЕМЫ ПОДКЛЮЧЕНИЯ....9

ВАРИАНТЫ РАСПОЛОЖЕНИЯ ДИНАМИКОВ....10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ....11

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....15

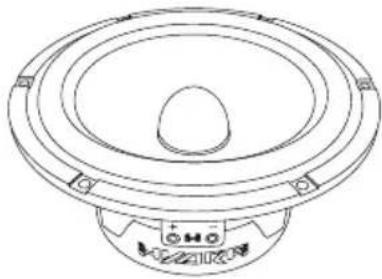

Низкочастотный динамик НВС-3.28W

(2 шт)

Среднечастотный динамик НВС-3.28М

(2 шт)

Высокочастотный динамик НВС-3.28Т

(2 шт)

Отвертка шестигранная 2.5мм

(1 шт)

Отвертка шестигранная 1.5мм

(1 шт)

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

В разделе «Технические характеристики и графики измерений» приведены АЧХ и импульсные характеристики, соответствующие самым современным требованиям, предъявляемым к высококачественным системам звуковоспроизведения.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

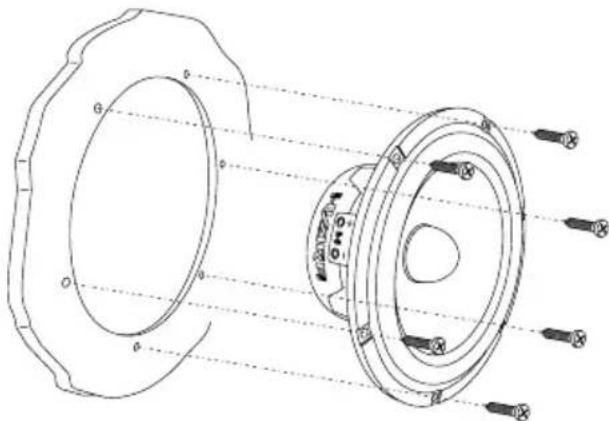

Установка низкочастотного динамика без сетки гриль (рис.1.1)

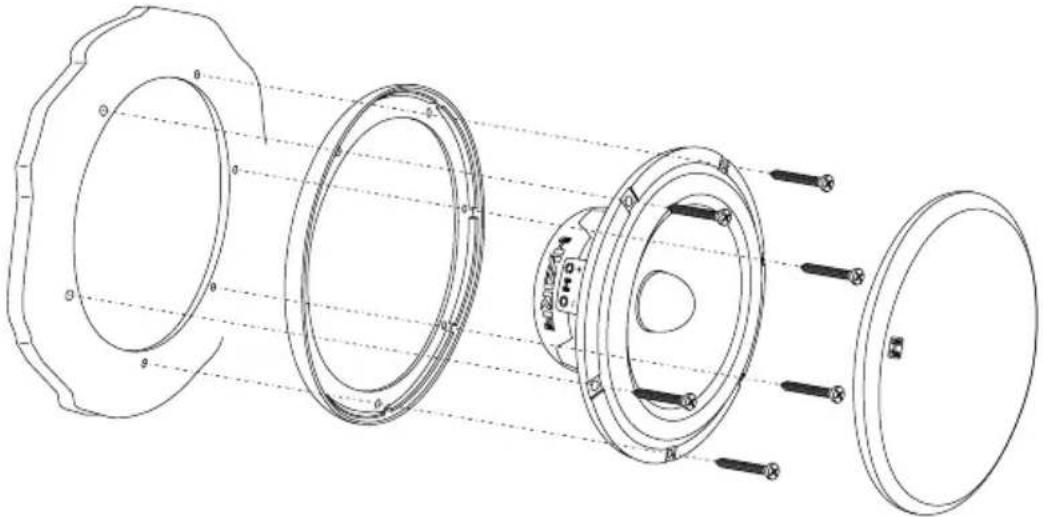

Установка низкочастотного динамика с сеткой гриль (рис.1.2)

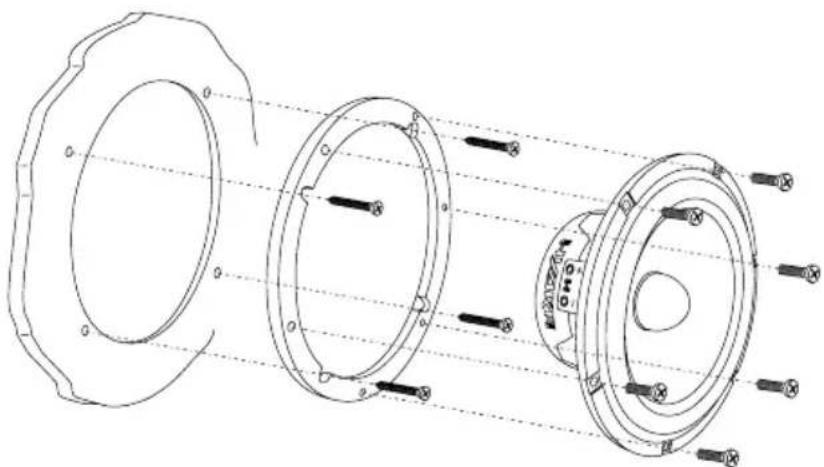

Установка низкочастотного динамика с использованием проставочных колец (рис.1.3)

* Проставочные кольца не входят в базовую комплектацию (приобретаются отдельно)

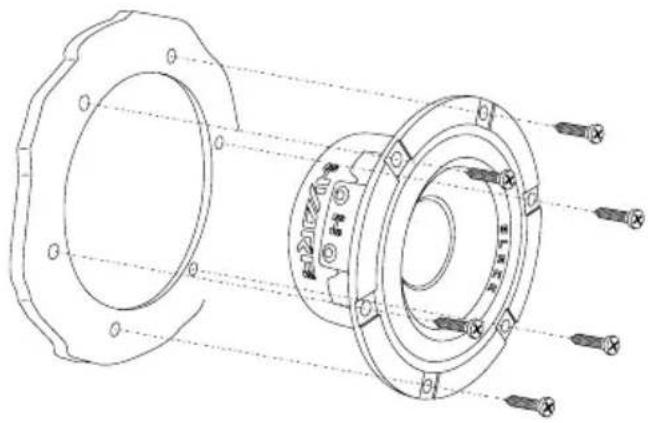

Установка среднечастотного динамика без сетки гриль (рис.1.4)

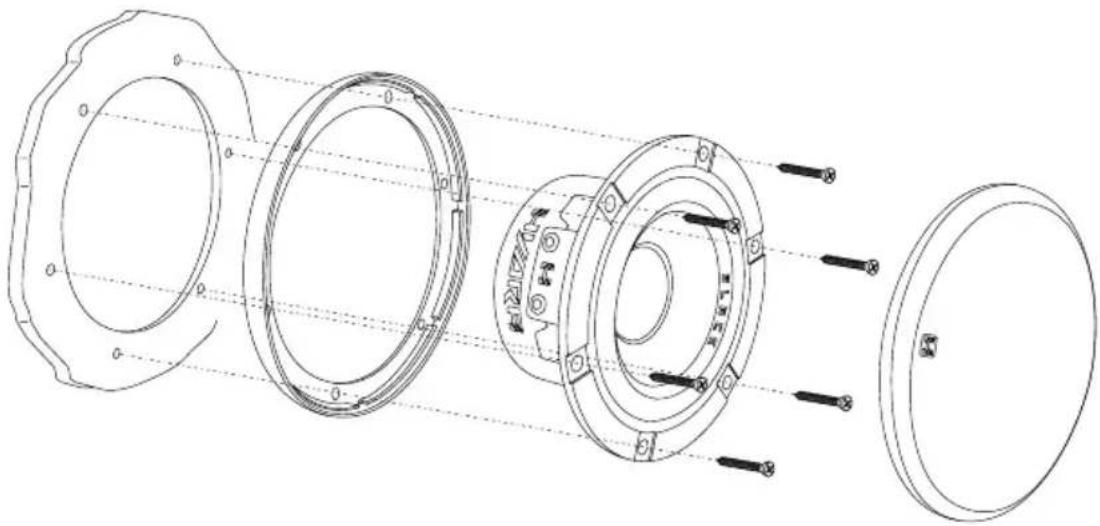

Установка среднечастотного динамика с сеткой гриль (рис.1.5)

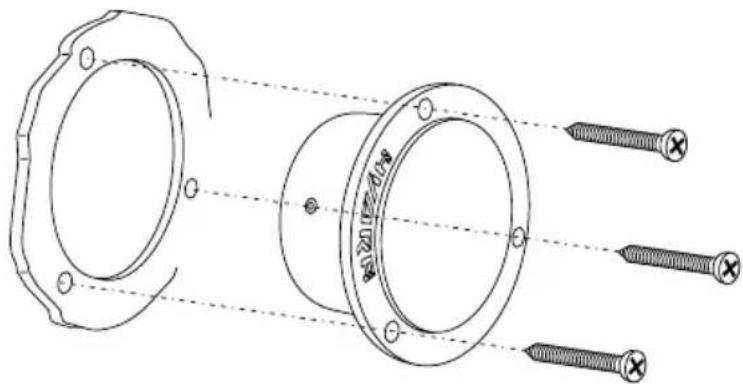

Установка высокочастотного динамика (рис.1.6)

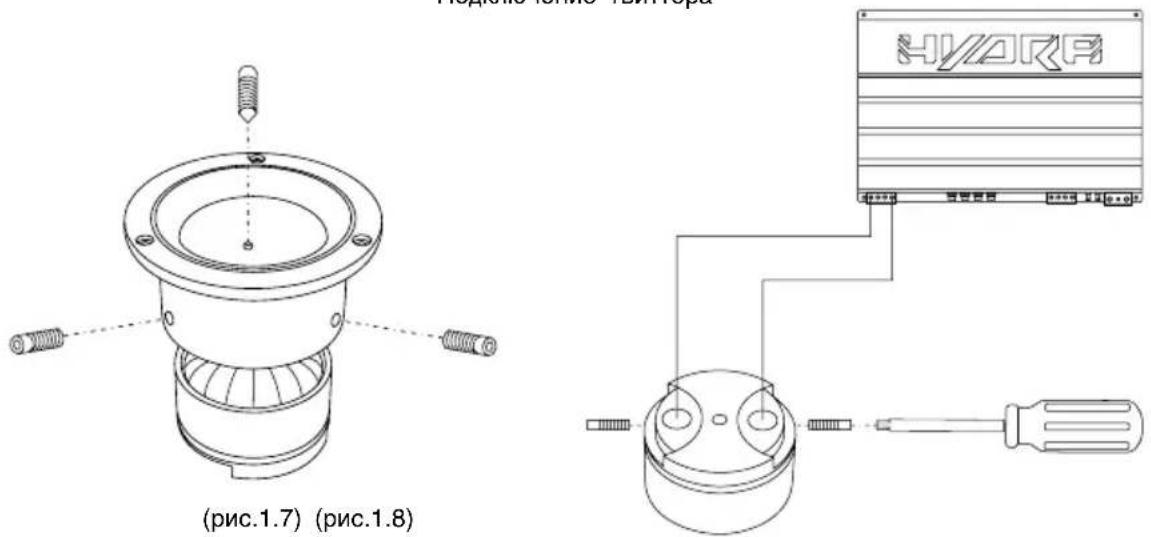

Подключение твиттера

1. Используя отвертку 1,5 мм (поставляется в комплекте) выкрутить фиксирующие винты (3 шт.) из защитного корпуса и извлечь из него твитер (рис.1.7).
2. Используя ту же отвертку, из корпуса твитера отпустить зажимные винты и вставить акустические провода в клеммные колодки, после чего надежно затянуть зажимные винты для фиксации акустических проводов (рис.1.8).
3. Собрать твитер в обратном порядке.

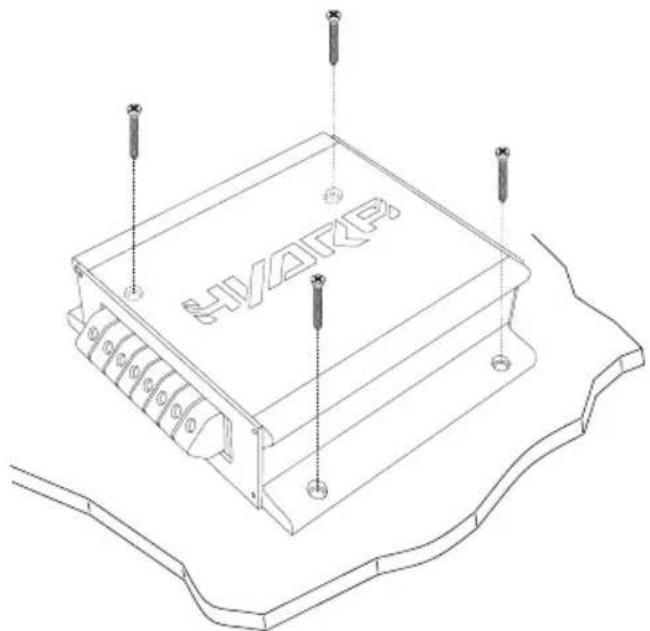

Установка кроссовера (рис.1.9)

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

* Кроссовер HCR-3.28 не входит в базовую комплектацию (приобретается отдельно)

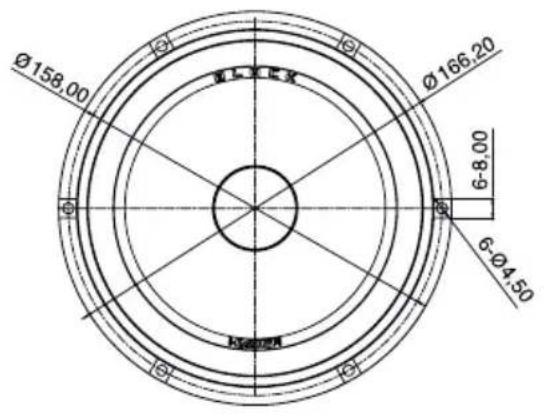

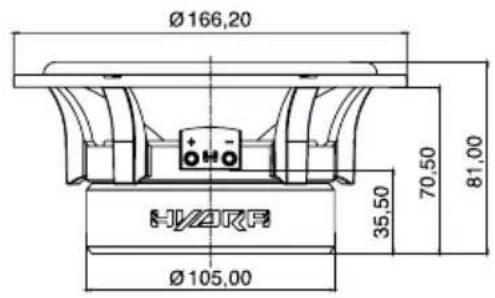

Низкочастотный динамик НВС-3.28W (рис.2.1)

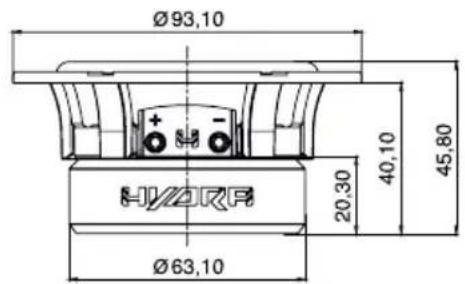

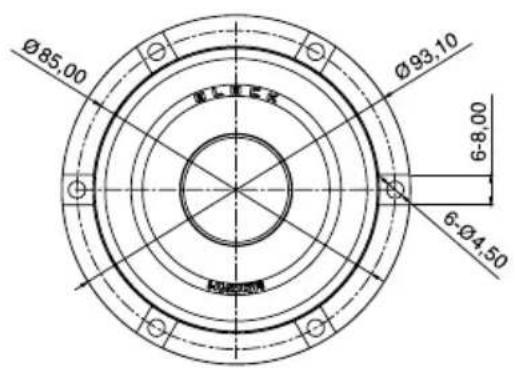

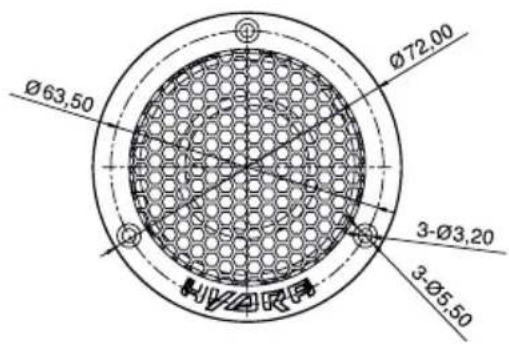

Среднечастотный динамик НВС-3.28М (рис.2.2)

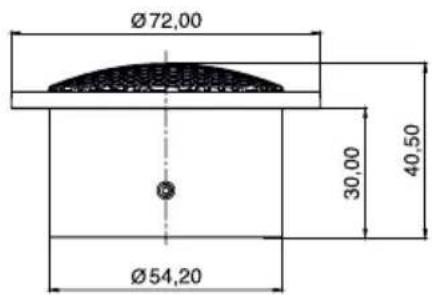

Высокочастотный динамик НВС-3.28Т (рис.2.3)

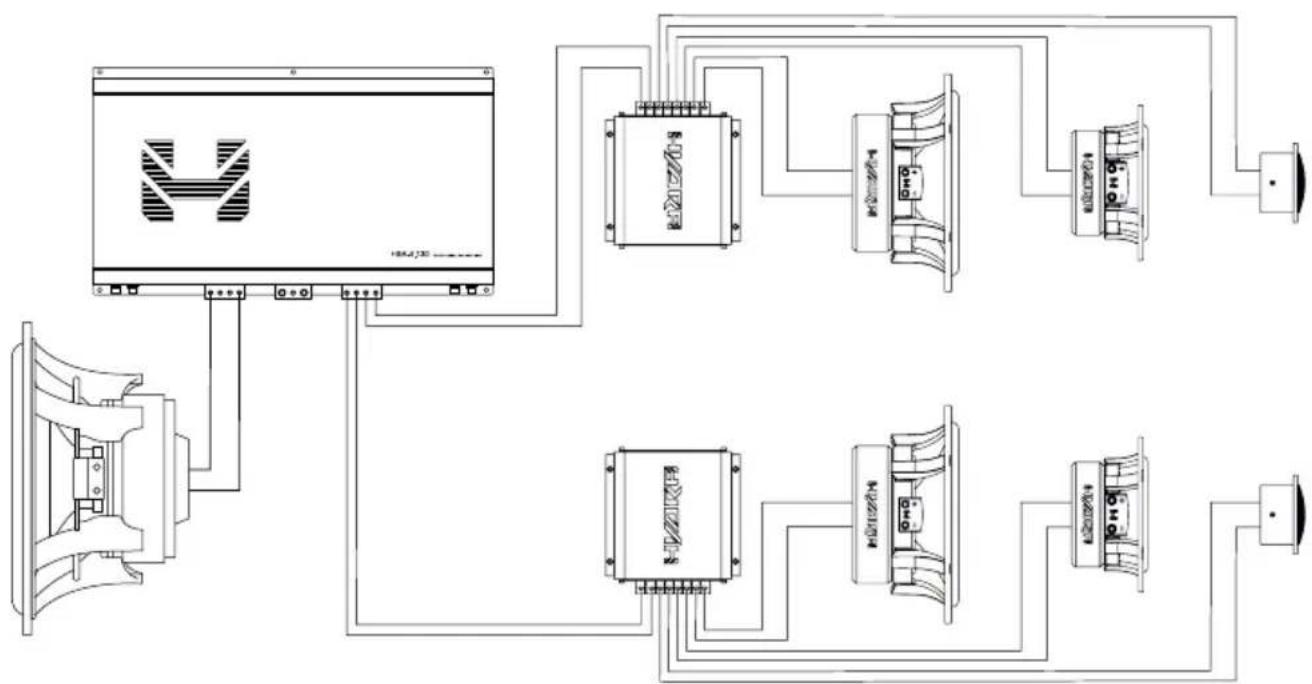

Вариант 1 (рис.3.1)


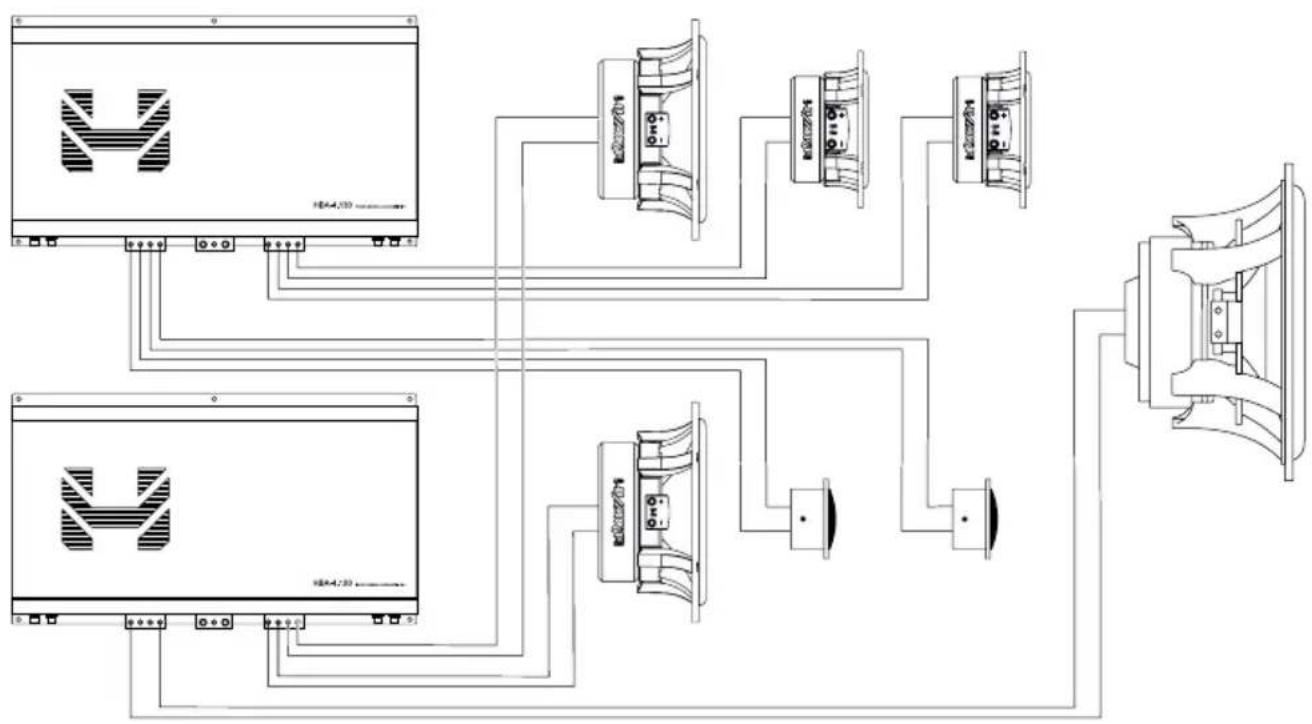

Вариант 2 (рис.3.2)

* Кроссовер HCR-3.28 не входит в базовую комплектацию (приобретается отдельно)

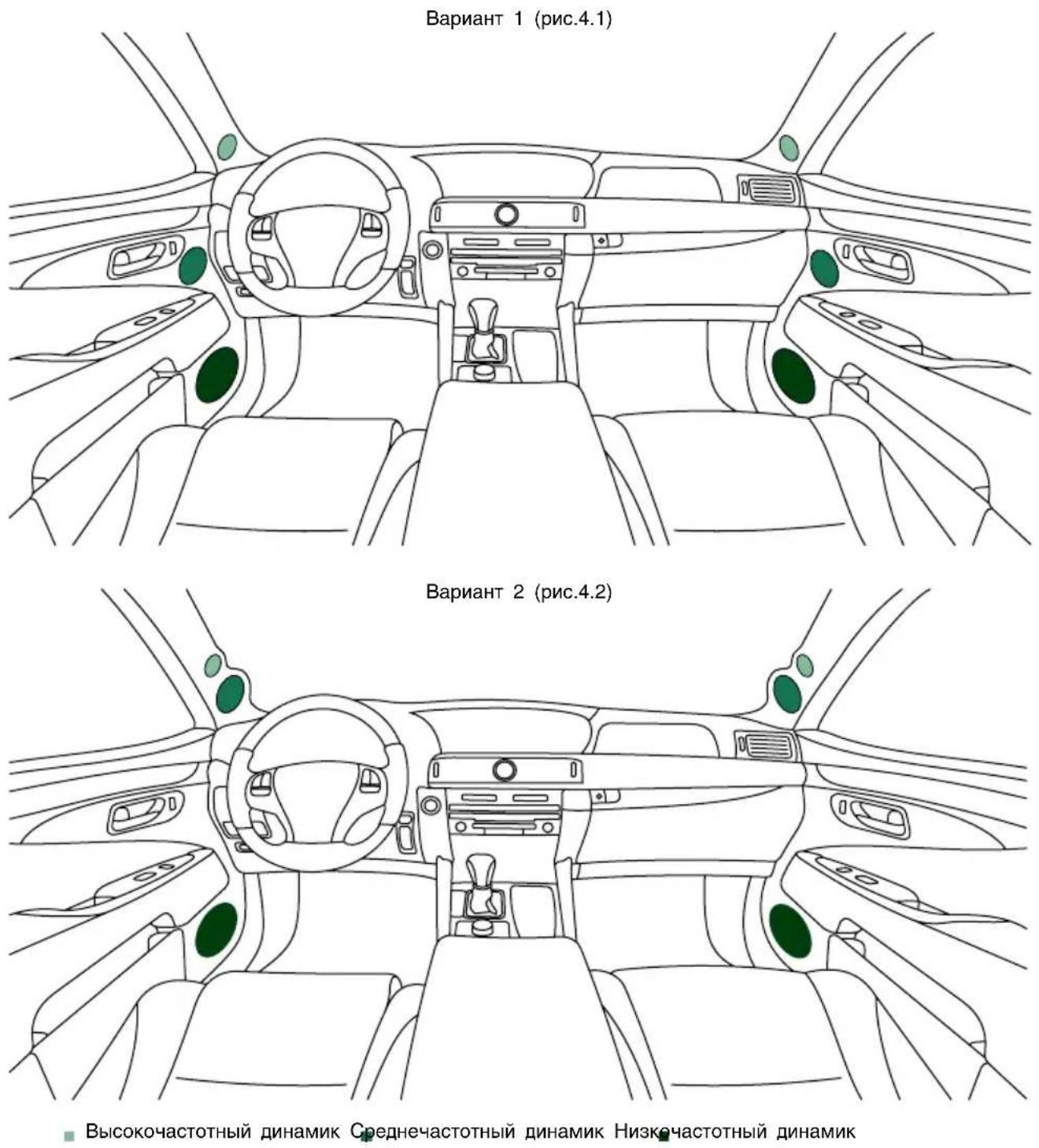

Высокочастотный динамик Среднечастотный динамик Низкочастотный динамик

Необходимо отметить, что различное расположение мест для установки динамиков в разных моделях авто, не позволяет предоставить точные рекомендации по настройке кроссовера. Мы рекомендуем пользоваться услугами авторизованных, профессиональных студий для установки наших АС.

Низкочастотный динамик НВС-3.28W

ПАРАМЕТРЫ	HBC-3.28W
Fs61.8110 Hz
Qms	3.1554
B.I5.6000T.m
Zmin4.0085 Ω
Vas	20.8694 L
Qes	0.5527
dBspl91.7318
Mms	13.1231 g
Mas36.86 kg/m4
Rmt	11.8881 Ωm
Zmax20.7976 Ω
L1kHz0.6602 mH
Re3.1000 Ω
Qts0.4703
Sd	0.0189 m2
Res17.6976 Ω
Mmd11.6560 g
MaxP150 w
NomP80 w

Среднечастотный динамик НВС-3.28М

ПАРАМЕТРЫ НВО-3.28M
Fs171.5590 Hz
Qms	8.7349
B.I1.4656 T.m
Zmin3.4162 Ω
Vas	2.8599 L
Qes	1.8117
dBspl91.0378
Mms	1.0617 g
Mas42.02 kg/m4
Rmt	0.7627 Ωm
Zmax19.7931 Ω
L1kHz0.4212 mH
Re3.4000 Ω
Qts1.5005
Sd	0.0050 m2
Res16.3931 Ω
Mmd0.8600 g
MaxP100 w
NomP50 w

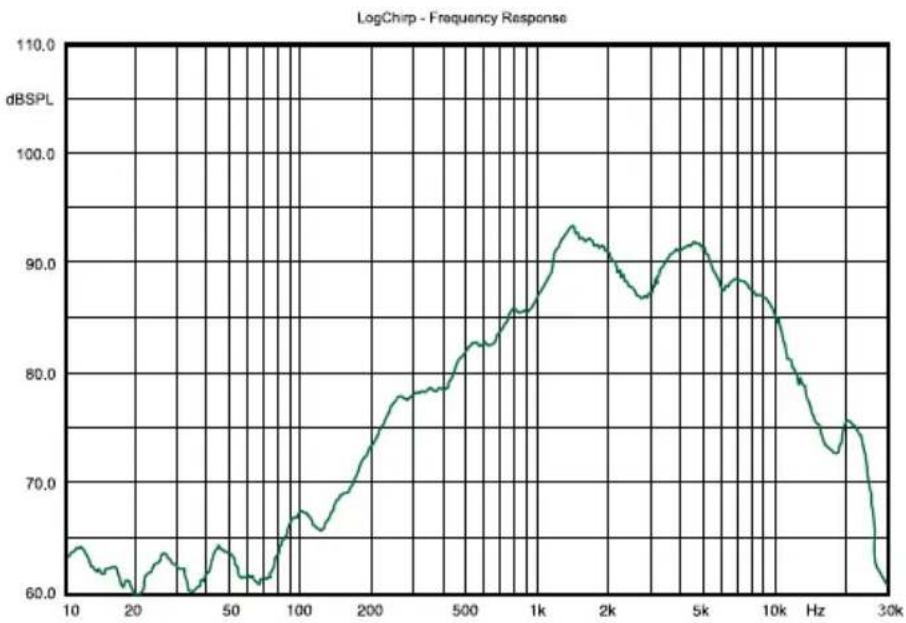

Высокочастотный динамик НВС-3.28Т (рис.5.1)

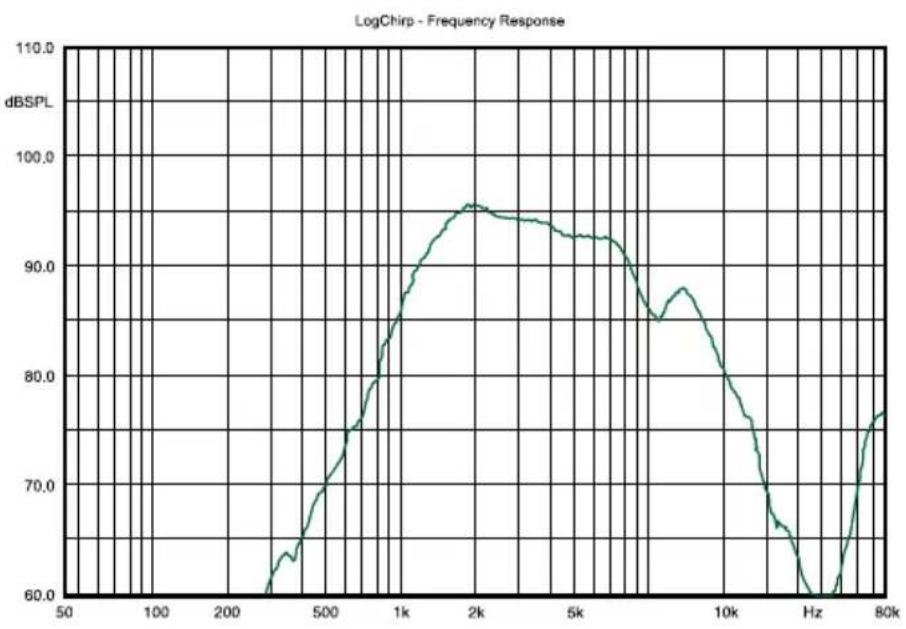

Среднечастотный динамик НВС-3.28М (рис.5.2)

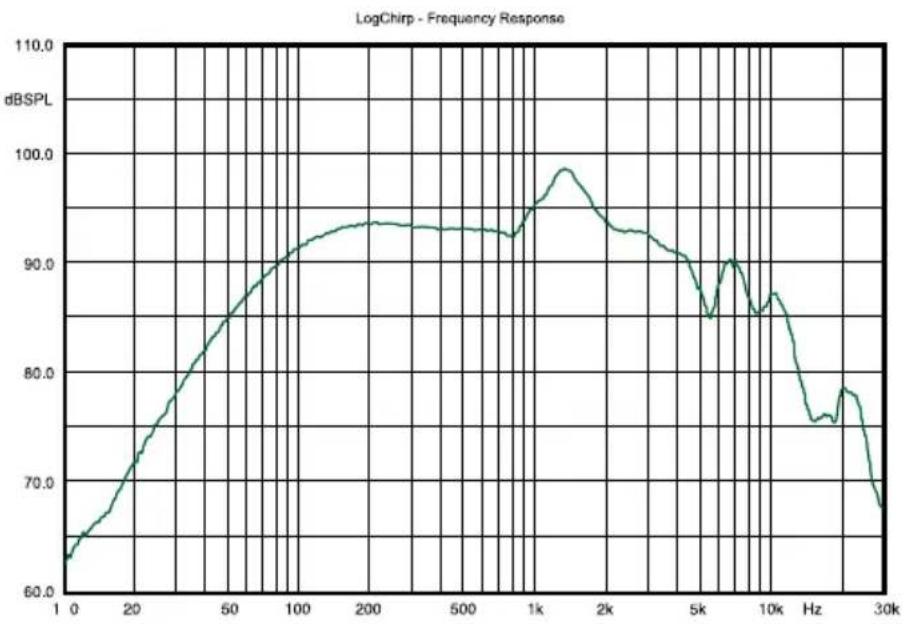

Низкочастотный динамик НВС-3.28W (рис.5.3)

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
