Тип продукта	Автомобильный коаксиальный динамик
Модель	HDO-420C BMW
Бренд	Black Hydra
Размер динамика	4 дюйма (10 см)
Импеданс	4 Ом
Номинальная мощность	40 Вт
Максимальная мощность	80 Вт
Чувствительность	89 дБ
Частотный диапазон	60 Гц – 20 кГц
Материал диффузора	Полипропилен
Материал подвеса	Резина
Твитер	Шелковый купол 1 дюйм
Магнит	Ферритовый
Вес	0.5 кг
Размеры (В×Ш×Г)	100 × 100 × 50 мм
Цвет	Черный
Комплектация	2 динамика, провода, крепеж
Уход и чистка	Протирать сухой мягкой тканью
Меры безопасности	Не разбирать, избегать попадания влаги
Ремонт и запчасти	Обращаться в авторизованный сервисный центр
Гарантия	1 год

Часто задаваемые вопросы - HDO-420C BMW Black Hydra

Каков типичный размер динамика HDO-420C BMW?

Динамик имеет размер 4 дюйма (10 см), что соответствует стандартному посадочному месту в большинстве автомобилей BMW.

Можно ли установить эти динамики в другие автомобили, не BMW?

Да, при условии, что посадочное место подходит по размеру (4 дюйма) и глубине. Однако рекомендуем проверить совместимость с конкретной моделью.

Как правильно подключить динамики?

Подключите провода к клеммам динамика, соблюдая полярность (плюс к плюсу, минус к минусу). Используйте штатную проводку или качественные акустические кабели.

Какая номинальная мощность динамика?

Номинальная мощность составляет 40 Вт, максимальная – 80 Вт. Для наилучшего звучания рекомендуется усилитель с выходной мощностью около 40 Вт на канал.

Какой импеданс у динамика?

Импеданс 4 Ом – стандартное значение для автомобильной акустики, совместимое с большинством штатных и внешних усилителей.

Влияет ли материал диффузора на звук?

Полипропиленовый диффузор обеспечивает хорошее сочетание легкости и жесткости, что дает четкий и детальный звук, особенно на средних частотах.

Как ухаживать за динамиками?

Протирайте динамики сухой мягкой тканью для удаления пыли. Избегайте использования влажных салфеток или химических средств, чтобы не повредить диффузор.

Можно ли использовать динамики в автомобиле с влажностью (например, в кабриолете)?

Динамики не предназначены для постоянного воздействия влаги. Если автомобиль часто подвергается дождю, рекомендуются специальные влагозащищенные модели.

Что делать, если динамик перестал работать?

Проверьте соединения и предохранители. Если проблема не устранена, обратитесь в сервисный центр Black Hydra для диагностики и ремонта.

Где найти подробную инструкцию по установке?

Полное руководство пользователя доступно для скачивания на сайте notice-facile.com в формате PDF. В нем описаны все этапы монтажа и настройки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HDO-420C BMW Black Hydra

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....6

УСТАНОВКА КОМПОНЕНТОВ / СХЕМЫ ПОДКЛЮЧЕНИЯ....8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....11

ТАБЛИЦА СОВМЕСТИМОСТИ....13

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....15

HDO-815S BMW

Среднечастотный динамик HDO-420C BMW

Высокочастотный динамик HDO-420C BMW

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

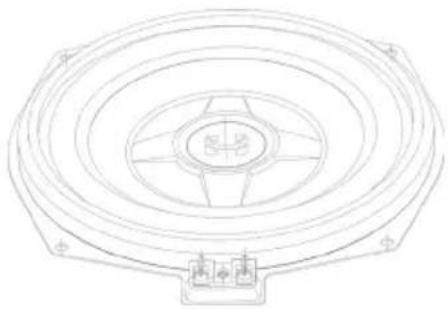

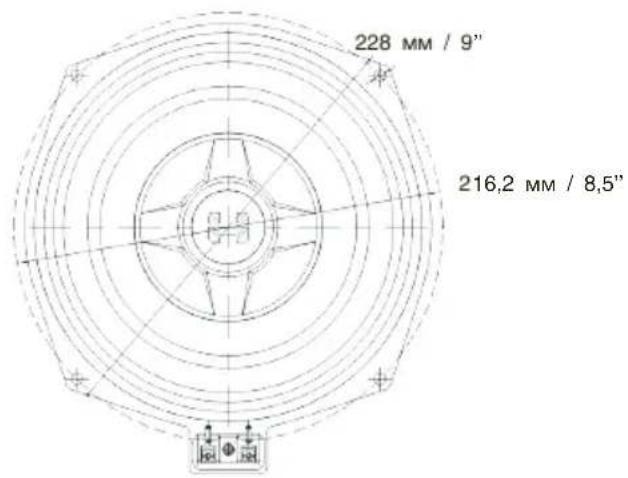

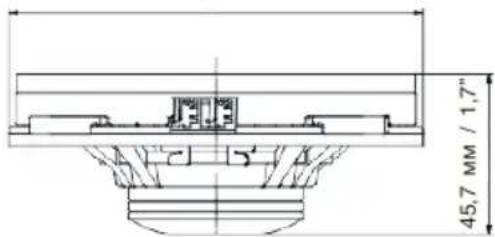

Сабвуфер HDO-815S BMW

216,2 MM / 8,5"

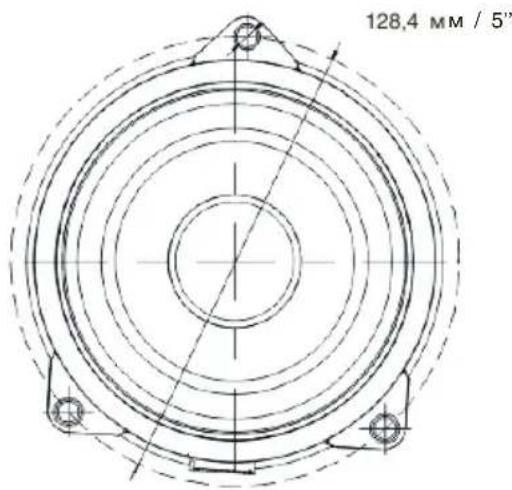

Среднечастотный динамик HDO-420C BMW

119 mm / 4,6"

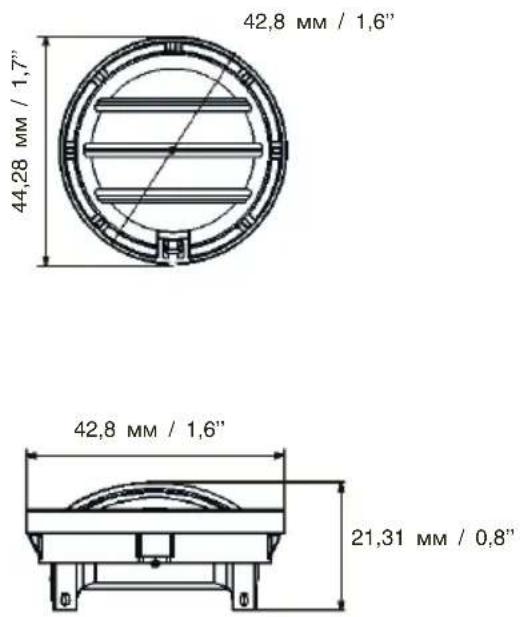

Высокочастотный динамик HDO-420C BMW

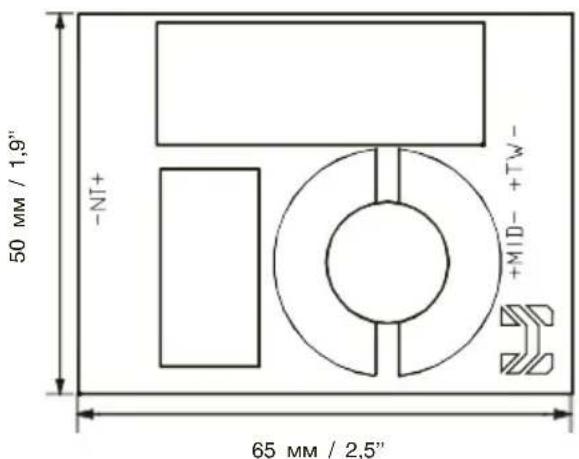

Кроссовер HDO-420C BMW

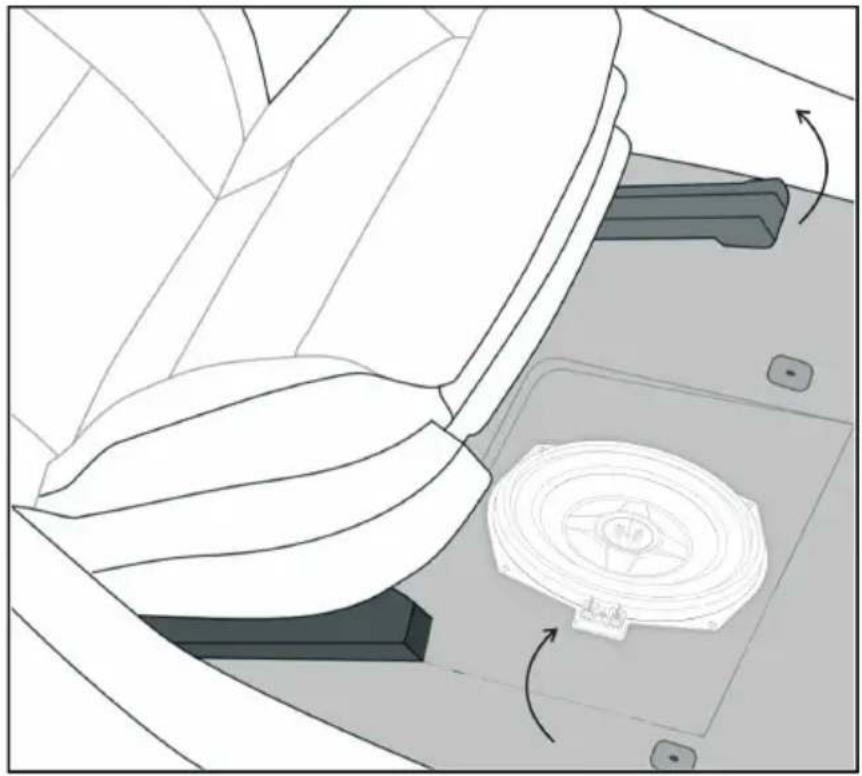

Сабвуфер HDO-815S BMW

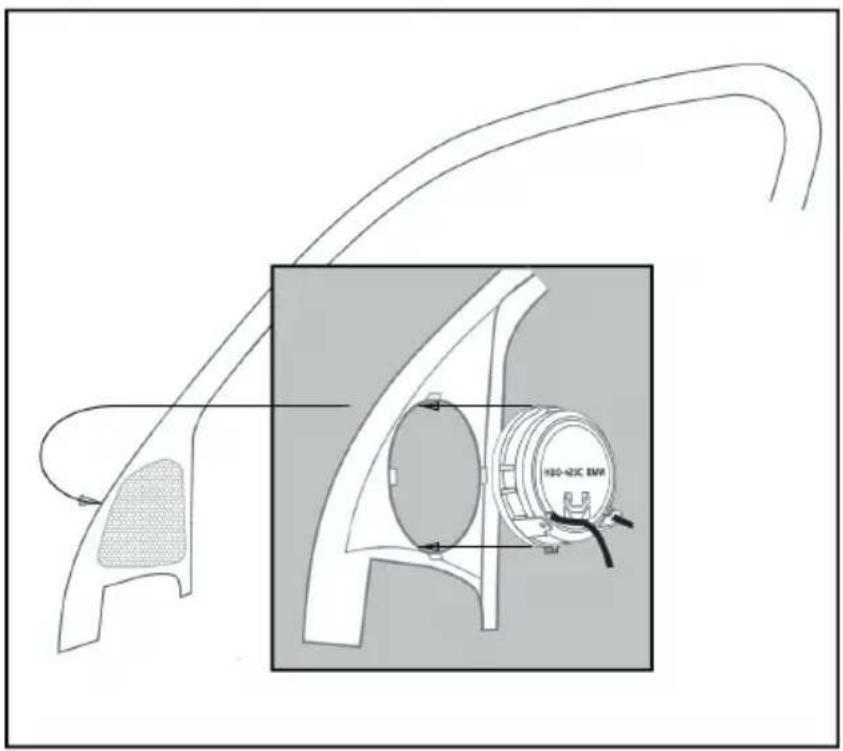

Высокочастотный динамик HDO-420C BMW

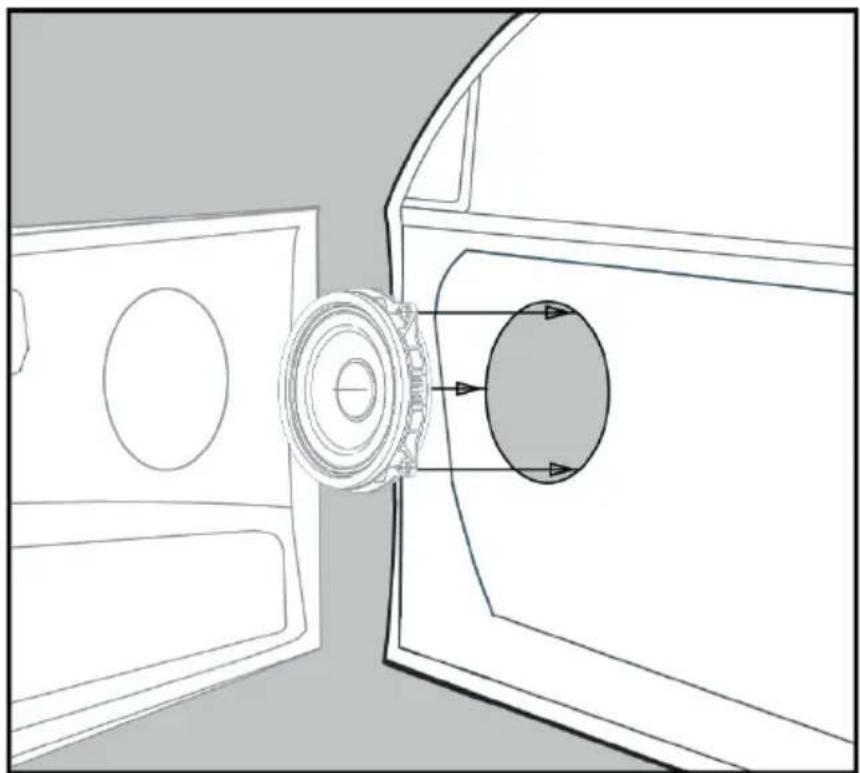

Среднечастотный динамик HDO-420C BMW

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

ПАРАМЕТРЫ	HDO-815S BMW
Размер (Дюйм) 8
Материал подвеса Пенополиуретан
Материал диффузора	Пресованнаяцеллюлоза
Материал корзины	Штампованнаясталь
Материал магнита	Неодим
Мощность RMS (Вт)	100
Мощность MAX (Вт) 200
Диаметр звуковой катушки(Дюйм)	1,5
Материал намоткизвуковой катушки	Омедненныйалюминий
Диапазон частот (Гц) 52-3000
Impedance (Ом)	4
Re (Ом) 3,4
SPL (дБ) 87
Xmax (мм) 2,2
Fs (Гц) 52
Vas (Л) 13,3
Qts 0,59
BL	8,8
ПАРАМЕТРЫ	HDO-420C BMWСЧ-динамик
Размер (Дюйм) 4,68
Материал подвеса	Бутадиен-стироль-ный каучук
Материал диффузора Прессованнаяцеллюлоза
Материал корзины ABS-пластик
Материал магнита	Неодим
Мощность RMS (Вт)	50
Мощность MAX (Вт) 100
Диаметр звуковой катушки(Дюйм)	1
Диапазон частот (Гц) 127-8000
Impedance (Ом)	4
SPL (дБ) 86
Fs (Гц) 127
Vas (Л) 1,1
Qts 0,72
BL	4,4

ПАРАМЕТРЫ	HDO-420C BMWКроссовер
Размер (Дюйм / мм) 2,56*2 / 65*51
Материал корпуса	Термоусадка

ПАРАМЕТРЫ	HDO-420C BMWВЧ-динамик
Размер (Дюйм) 1,69
Материал диффузора Шелк
Материал корпуса ABS-пластик
Материал магнита	Неодим
Мощность RMS (Вт)	25
Мощность MAX (Вт) 50
Диаметр звуковой катушки(Дюйм)	1
Материалнамотки катушки	Омедненныйалюминий
Диапазон частот (Гц) 1800-20000
Impedance (Ом)	4
SPL (дБ) 87

Серия	Тип	Модель	Год		Передняя дверь	Задняя дверь	Задняя боковая панель	Потолок / Стойка	Сабвуфер
1 серия	E61	3-door	2004-2011	HDO-815S	BMW
		E82	Coupe	2004-2011	HDO-815S	BMW
		E87	5-door	2004-2011	HDO-815S	BMW
		E88	Convertible	2004-2011	HDO-815S	BMW
		F20	5-door	From 2011	HDO-420C	BMW HDO-815S	BMW
		F21	3-door	From 2011	HDO-420C	BMW HDO-815S	BMW
		F40	5-door	From 2019	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		F52	Sedan	From 2019	HDO-420C	BMW HDO-815S	BMW
2 серия	F22	Coupe	From 2011	HDO-420C	BMW HDO-815S	BMW
		F23		Convertible	From 2011	HDO-420C	BMW		HDO-815S
		F44		Grand Coupe	From 2020	HDO-420C	BMW HDO-815S	BMW
		F45		Active Tourer	From 2014	HDO-420C	BMW		HDO-815S
		F46		Grand Tourer	From 2015	HDO-420C	BMW		HDO-815S
		F87	M2	Coupe From 2015	HDO-420C	BMW HDO-815S	BMW
3 серия	E90	Sedan	2005-2011	HDO-815S	BMW
		E91	Touring	2005-2011	HDO-815S	BMW
		E92	Coupe	2005-2011	HDO-815S	BMW
		E93	Convertible	2005-2011	HDO-815S	BMW
		F30	Sedan	From 2012	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		F31	Touring	From 2012	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		F34		Gran Turismo	From 2013	HDO-420C	BMW HDO-815S	BMW
		F80		M3	2014-2018	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		G20	Sedan	From 2019	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		G21	Touring	From 2019	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
4 серия		F32		Coupe	From 2014	HDO-420C	BMW		HDO-815S
		F33		Convertible	From 2014	HDO-420C	BMW		HDO-815S
		F36		Gran Coupe	From 2014	HDO-420C	BMW HDO-420C	BMW
		F82		M4 Coupe	From 2014	HDO-420C	BMW		HDO-815S
		F83		M4 Convertible	From 2014	HDO-420C	BMW		HDO-815S
		G22	Touring	From 2019	HDO-420C	BMW HDO-815S	BMW
5 серия	E60	Sedan	2003-2010						HDO-815S
		E61	Touring	2003-2010					HDO-815S
		F07		Gran Turismo	2009-2017
		F10	Sedan From 2011						HDO-815S
		F11		Touring	From 2011
		F18	Sedan 2010-2017
		G30	Sedan	From 2017	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		G31	Touring	From 2017	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
		G38	Sedan	From 2017	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW

Серия Тип Модель Год				Передняя дверь	Задняя дверь	Задняя боковая панель	Потолок / Стойка	Сабвуфер
6 серия ЕБ3	Coupe 2003-2010	HDO-815S BMW
	E64 Convertible 2003-2010	HDO-815S BMW
	F06 Gran Coupe 2011-2018	HDO-420C BMW	HDO-420C	BMW HDO-815S BMW
	F12 Convertible 2011-2018	HDO-420C	BMW HDO-815S	BMW
	F13 Convertible 2011-2018	HDO-420C	BMW HDO-815S	BMW
	G32 Gran Turismo From 2017		HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
7 серия ЕБ5	Sedan 2001-2008	HDO-815S	BMW
	E66	Sedan L. Version 2002-2008	HDO-815S	BMW
	F01 F02 F03 F04	Sedan L. Version3	2008-2015	HDO-815S	BMW
	G11 G12	Sedan L. Version	From 2015	HDO-420C	BMW HDO-420C	BMW HDO-815S	BMW
i3		Sedan	From 2013	HDO-420C	BMW	HDO-420C	BMW
i8	L15	Roadstar	From 2013	HDO-420C	BMW			HDO-815S
X1 E84		SUV 2009-2012	HDO-815S	BMW
	F48	SUV	From 2015	HDO-420C	BMW	HDO-420C	BMW
	F49	SUV L. Version	From 2015	HDO-420C	BMW	HDO-420C	BMW
X2	F39	SUV	From 2018	HDO-420C	BMW	HDO-420C	BMW
X3 E83		SUV 2003-2010	HDO-815S	BMW
	F25	SUV	2010-2017	HDO-420C	BMW	HDO-420C	BMW
	G01	SUV	From 2017	HDO-420C	BMW	HDO-420C	BMW
X4	F26	SUV	2014-2017	HDO-420C	BMW	HDO-420C	BMW	HDO-815S
	G02	SUV	From 2018	HDO-420C	BMW	HDO-420C	BMW
X5 E70		SUV 2006-2013	HDO-815S	BMW
	F15	SUV 2013-2018	HDO-815S	BMW
	F85	SUV 2014-2018	HDO-815S	BMW
	G05	SUV	From 2018					HDO-815S
X6	E71 E72	SUV 2008-2014	HDO-815S	BMW
	F16	SUV 2014-2019	HDO-815S	BMW
	G06	SUV 2014-2019	HDO-815S	BMW
	G07	SUV	From 2019					HDO-815S
Z4 E89		Roadstar	2009-2016
	G29	Roadstar	From 2018	HDO-420C	BMW	HDO-420C	BMW
MINI	R60 Countryman 2010-2017	HDO-815S	BMW
	R61	Paceman	2013-2016	HDO-815S	BMW
	F54	Clubman 2.gen.	From 2015	HDO-420C	BMW	HDO-420C	BMW
	F55	5-door	From 2014	HDO-420C	BMW	HDO-420C	BMW
	F56	3-door	From 2014	HDO-420C	BMW	HDO-420C	BMW
	F57	Convertible	From 2016	HDO-420C	BMW	HDO-420C	BMW

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
