Марка	Black Hydra
Модель	HBO-425C BMW
Тип	Компонентная акустическая система (СЧ+ВЧ+кроссовер)
Назначение	Для автомобилей BMW (замена штатной акустики)
Состав комплекта	2 среднечастотных динамика (4.68"), 2 высокочастотных динамика (1.69"), 2 кроссовера
СЧ-динамик: размер	4.68 дюйма (119 мм)
СЧ-динамик: материал диффузора	Композит на основе целлюлозных волокон с армирующими наполнителями
СЧ-динамик: материал подвеса	Бутадиен-стирольный каучук
СЧ-динамик: материал корзины	Литой алюминий
СЧ-динамик: магнит	Неодим
СЧ-динамик: мощность RMS	50 Вт
СЧ-динамик: мощность MAX	100 Вт
СЧ-динамик: импеданс	4 Ом
СЧ-динамик: чувствительность	86 дБ
СЧ-динамик: частотный диапазон	101 – 15000 Гц
ВЧ-динамик: размер	1.69 дюйма (43 мм)
ВЧ-динамик: материал диффузора	Шёлк
ВЧ-динамик: корпус	ABS-пластик
ВЧ-динамик: магнит	Неодим
ВЧ-динамик: мощность RMS	30 Вт
ВЧ-динамик: мощность MAX	60 Вт
ВЧ-динамик: импеданс	4 Ом
ВЧ-динамик: чувствительность	87 дБ
ВЧ-динамик: частотный диапазон	1800 – 20000 Гц
Кроссовер: размеры	65 × 51 мм (2.56 × 2 дюйма)
Кроссовер: материал корпуса	Термоусадка
Совместимость с BMW	1, 2, 3, 4, 5, 6, 7 серии, X1-X7, Z4, i3, i8, MINI (с 2001 года, подробно в таблице совместимости)
Рекомендуемый сабвуфер	Black Hydra HBO-820S BMW (приобретается отдельно)

Часто задаваемые вопросы - HBO-425C BMW Black Hydra

Какие автомобили BMW совместимы с комплектом Black Hydra HBO-425C BMW?

Комплект совместим с большинством моделей BMW, начиная с 2001 года: 1-я серия (E81-F40), 2-я серия (F22-F87), 3-я серия (E90-G21), 4-я серия (F32-G22), 5-я серия (E60-G38), 6-я серия (E63-G32), 7-я серия (E65-G11), X1 (E84-F49), X2 (F39), X3 (E83-G01), X4 (F26-G02), X5 (E70-G05), X6 (E71-G06), X7 (G07), Z4 (E89-G29), i3, i8, MINI (R60-F57). Полная таблица приведена в руководстве.

Какова номинальная и максимальная мощность компонентов HBO-425C BMW?

Среднечастотный динамик: RMS 50 Вт, макс. 100 Вт. Высокочастотный динамик: RMS 30 Вт, макс. 60 Вт. Рекомендуется использовать усилитель с соответствующей выходной мощностью для оптимального звучания.

Какие материалы используются в динамиках?

СЧ-динамик имеет композитный диффузор на основе целлюлозных волокон с армирующими наполнителями, подвес из бутадиен-стирольного каучука, литую алюминиевую корзину и неодимовый магнит. ВЧ-динамик использует шёлковый диффузор, корпус из ABS-пластика и неодимовый магнит. Звуковая катушка ВЧ-динамика выполнена из омеднённого алюминия.

Можно ли установить HBO-425C BMW в автомобили других марок?

Комплект спроектирован специально для BMW и включает крепёжные элементы и кроссоверы, оптимизированные для штатных мест установки. Установка в автомобили других марок возможна, но может потребовать доработок и дополнительных переходников.

Какова частота раздела кроссовера?

Встроенный кроссовер разделяет сигнал на частоте около 1800 Гц. Он обеспечивает плавный переход между среднечастотным и высокочастотным динамиками.

Нужен ли внешний усилитель для HBO-425C BMW?

Да, для достижения максимального качества звука рекомендуется использовать внешний усилитель. Штатная магнитола может не обеспечить достаточную мощность для динамиков (особенно СЧ-динамика номиналом 50 Вт). Усилитель позволит раскрыть потенциал акустики.

Какой сабвуфер рекомендуется в пару к HBO-425C BMW?

Рекомендуется сабвуфер Black Hydra HBO-820S BMW (8 дюймов, 150 Вт RMS). Он дополняет нижний частотный диапазон, так как HBO-425C воспроизводит от 101 Гц.

Каковы условия гарантии на продукцию Black Hydra?

Гарантия распространяется на дефекты материалов и изготовления при нормальном использовании. Гарантийный срок указан в гарантийном талоне. Неисправные детали ремонтируются или заменяются по усмотрению производителя. Для возврата необходимо обратиться к дилеру с правильно заполненным гарантийным сертификатом и полной комплектацией.

Можно ли использовать штатную проводку BMW?

Да, комплект подключается к штатной проводке автомобиля. Однако для улучшения качества сигнала рекомендуется использовать качественные акустические кабели. Кроссовер следует устанавливать вдали от сильноточных цепей и мест возможного образования влаги.

Как ухаживать за динамиками Black Hydra?

Протирайте корпуса и диффузоры мягкой сухой тканью. Избегайте попадания влаги на динамики. Не используйте абразивные чистящие средства. При появлении посторонних звуков проверьте надёжность подключения и отсутствие повреждений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HBO-425C BMW Black Hydra

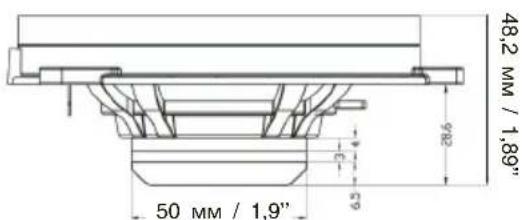

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....6

УСТАНОВКА КОМПОНЕНТОВ / СХЕМЫ ПОДКЛЮЧЕНИЯ....8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....11

ТАБЛИЦА СОВМЕСТИМОСТИ....13

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....15

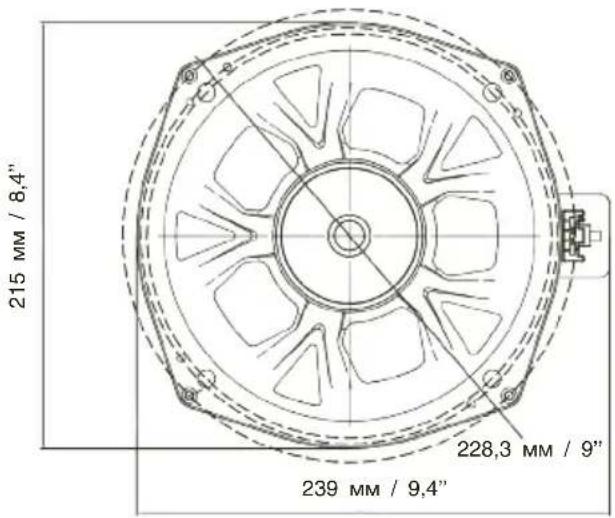

HBO-820S BMW

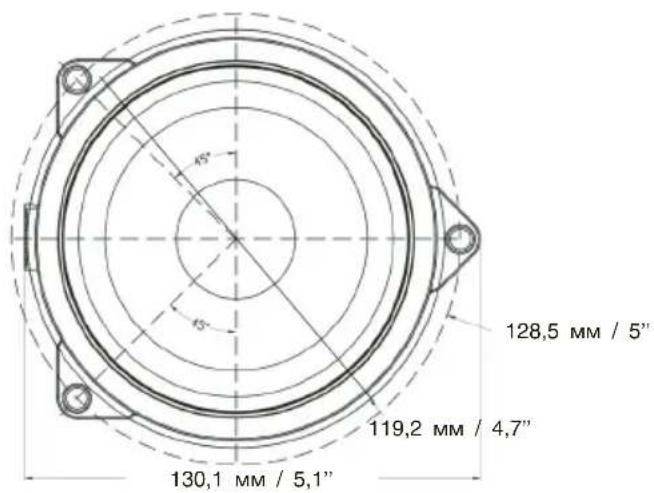

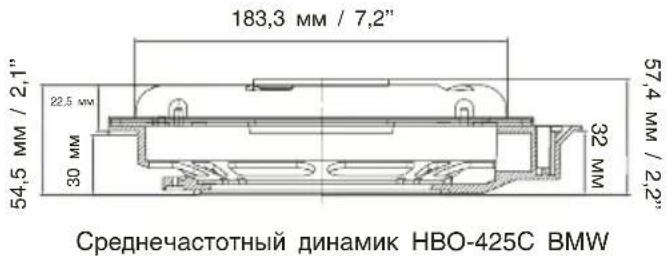

Среднечастотный динамик HBO-425C BMW

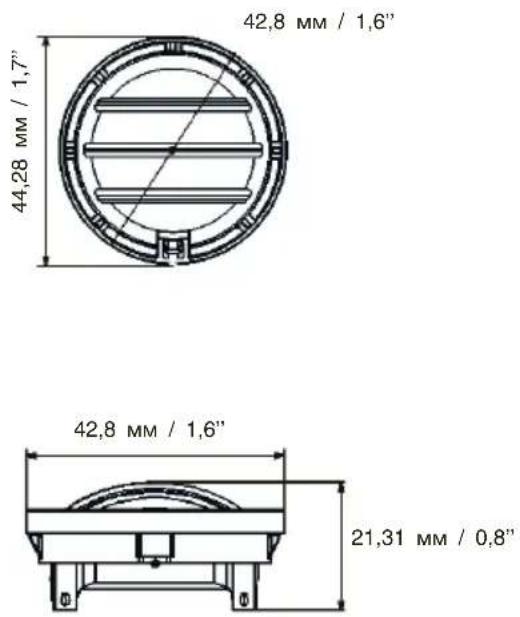

Высокочастотный динамик HBO-425C BMW

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

Сабвуфер HBO-820S BMW

Высокочастотный динамик HBO-425C BMW

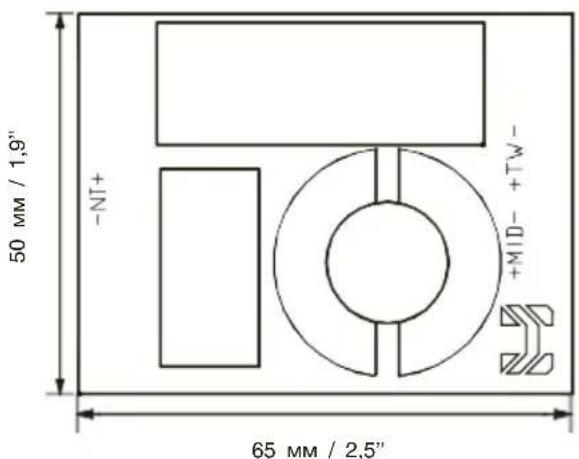

Кроссовер HBO-425C BMW

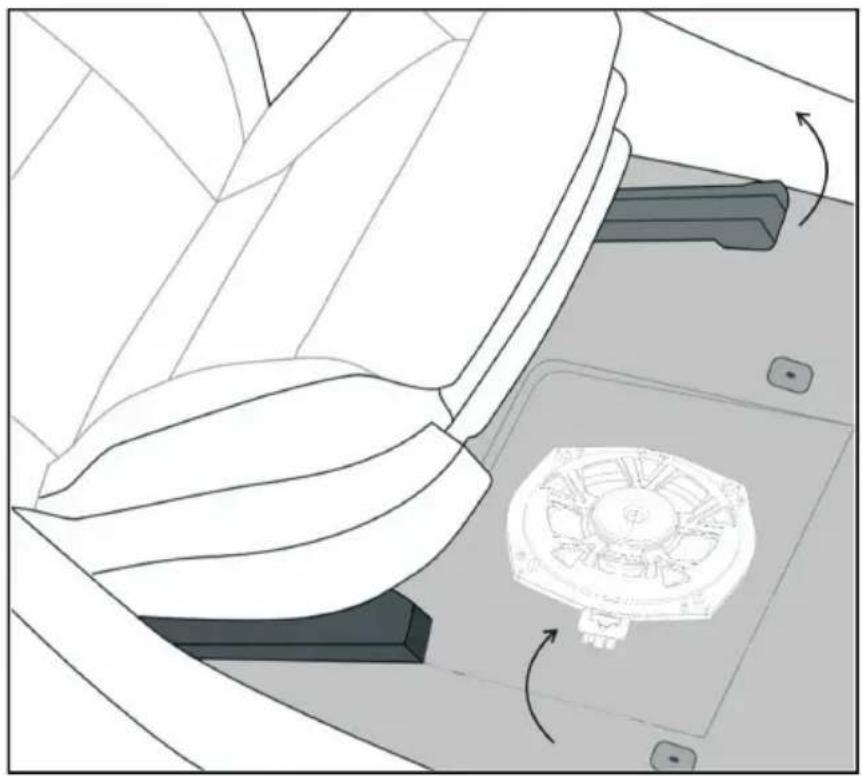

Сабвуфер HBO-820S BMW

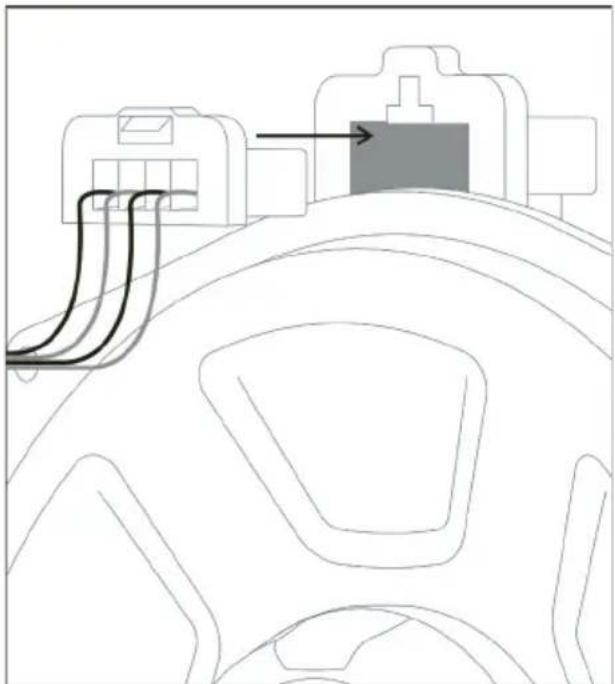

Штатная проводка автомобиля

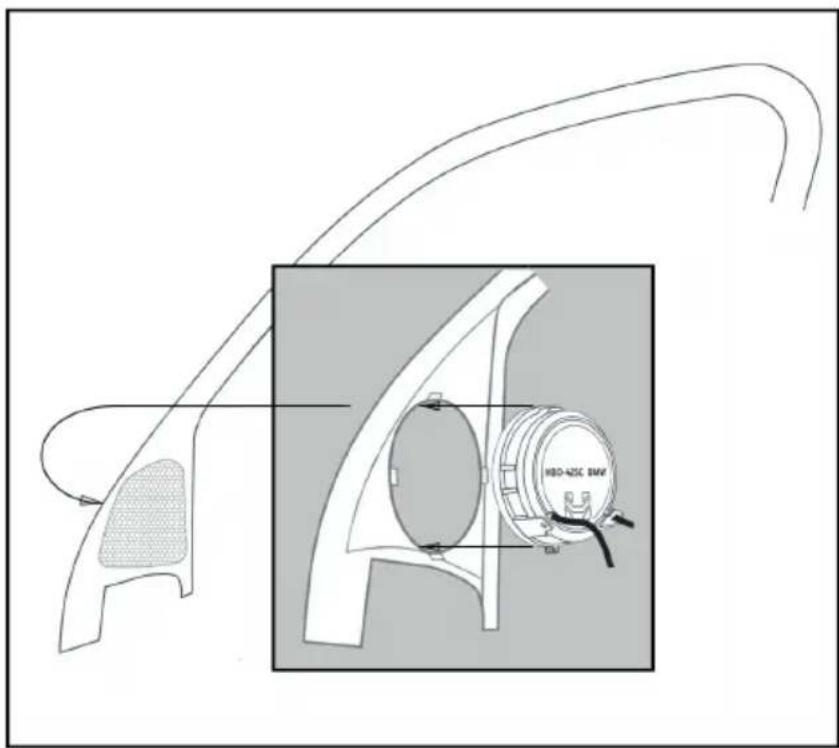

Высокочастотный динамик HBO-425C BMW

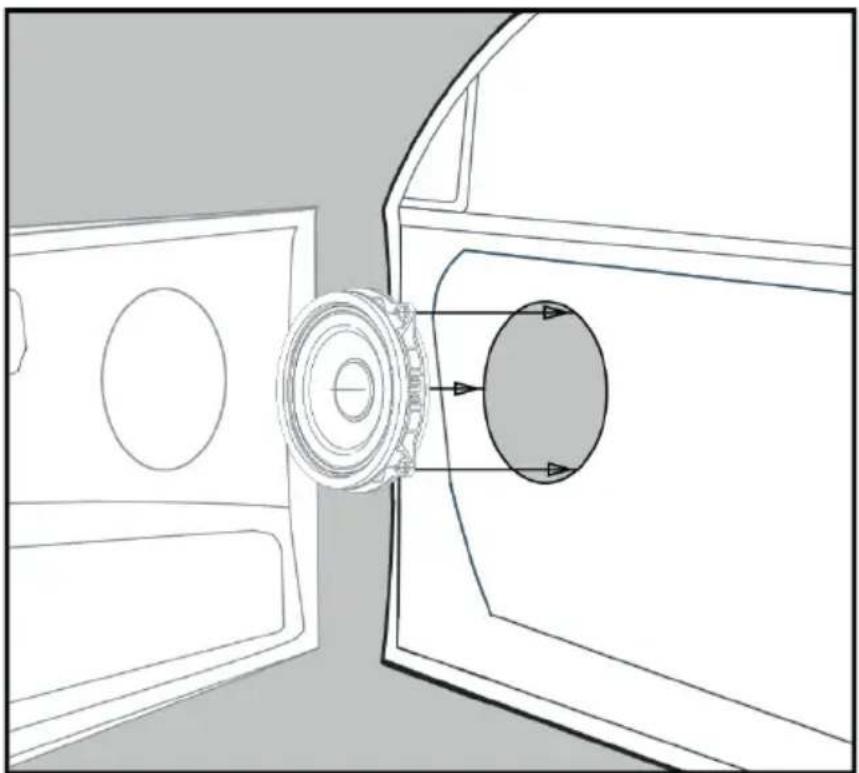

Среднечастотный динамик HBO-425C BMW

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

ПАРАМЕТРЫ	HBO-820S BMW
Размер (Дюйм) 8
Материал подвеса	Бутадиен-стироль-ный каучук
Материал диффузора Композит
Материал корзины Литой алюминий
Материал магнита	Неодим
Мощность RMS (Вт)	150
Мощность MAX (Вт) 300
Диаметр звуковой катушки (Дюйм)	2
Материал намотки звуковой катушки	Омедненный алюминий
Диапазон частот (Гц) 36-2000
Impedance (Ом)	4
Re (Ом) 3,6
SPL (дБ) 86
Xmax (мм) 2,6
Fs (Гц) 35,6
Vas (Л) 27,7
Qts 0,51
BL	8,6
ПАРАМЕТРЫ	HBO-425C BMWСЧ-динамик
Размер (Дюйм) 4,68
Материал подвеса	Бутадиен-стироль-ный каучук
Материал диффузора Композит
Материал корзины Литой алюминий
Материал магнита	Неодим
Мощность RMS (Вт)	50
Мощность MAX (Вт) 100
Диаметр звуковой катушки(Дюйм)	1
Диапазон частот (Гц) 101-15000
Impedance (Ом)	4
SPL (дБ) 86
Fs (Гц) 101
Vas (Л) 2,2
Qts 0,69
BL	3,7

ПАРАМЕТРЫ	HBO-425C BMWКроссовер
Размер (Дюйм / мм) 2,56*2 / 65*51
Материал корпуса	Термоусадка

ПАРАМЕТРЫ	HBO-425C BMWВЧ-динамик
Размер (Дюйм) 1,69
Материал диффузора Шелк
Материал корпуса ABS-пластик
Материал магнита	Неодим
Мощность RMS (Вт)	30
Мощность MAX (Вт) 60
Диаметр звуковой катушки(Дюйм)	1
Материалнамотки катушки	Омедненныйалюминий
Диапазон частот (Гц) 1800-20000
Impedance (Ом)	4
SPL (дБ) 87

Серия	Тип	Модель	Год		Передняя дверь	Задняя дверь	Задняя боковая панель	Потолок / стойка	Сабвуфер
1 серия	E61	3-door	2004-2011	HBO-820S	BMW
		E82	Coupe	2004-2011	HBO-820S	BMW
		E87	5-door	2004-2011	HBO-820S	BMW
		E88	Convertible	2004-2011	HBO-820S	BMW
		F20	5-door	From 2011	HBO-425C	BMW HBO-820S	BMW
		F21	3-door	From 2011	HBO-425C	BMW HBO-820S	BMW
		F40	5-door	From 2019	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		F52	Sedan	From 2019	HBO-425C	BMW HBO-820S	BMW
2 серия	F22	Coupe	From 2011	HBO-425C	BMW HBO-820S	BMW
		F23		Convertible	From 2011	HBO-425C	BMW		HBO-820S
		F44		Grand Coupe	From 2020	HBO-425C	BMW HBO-820S	BMW
		F45		Active Tourer	From 2014	HBO-425C	BMW		HBO-820S
		F46		Grand Tourer	From 2015	HBO-425C	BMW		HBO-820S
		F87	M2	Coupe From 2015	HBO-425C	BMW HBO-820S	BMW
3 серия	E90	Sedan	2005-2011	HBO-820S	BMW
		E91	Touring	2005-2011	HBO-820S	BMW
		E92	Coupe	2005-2011	HBO-820S	BMW
		E93	Convertible	2005-2011	HBO-820S	BMW
		F30	Sedan	From 2012	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		F31	Touring	From 2012	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		F34		Gran Turismo	From 2013	HBO-425C	BMW HBO-820S	BMW
		F80		M3	2014-2018	HBO-425C	BMW HBO-425C	BMW
		G20	Sedan	From 2019	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		G21	Touring	From 2019	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
4 серия		F32		Coupe	From 2014	HBO-425C	BMW		HBO-820S
		F33		Convertible	From 2014	HBO-425C	BMW		HBO-820S
		F36		Gran Coupe	From 2014	HBO-425C	BMW HBO-425C	BMW
		F82		M4 Coupe	From 2014	HBO-425C	BMW		HBO-820S
		F83		M4 Convertible	From 2014	HBO-425C	BMW		HBO-820S
		G22	Touring	From 2019	HBO-425C	BMW HBO-820S	BMW
5 серия	E60	Sedan	2003-2010						HBO-820S
		E61	Touring	2003-2010					HBO-820S
		F07		Gran Turismo	2009-2017
		F10	Sedan From 2011						HBO-820S
		F11		Touring	From 2011
		F18	Sedan 2010-2017
		G30	Sedan	From 2017	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		G31	Touring	From 2017	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW
		G38	Sedan	From 2017	HBO-425C	BMW HBO-425C	BMW HBO-820S	BMW

Серия Тип Модель Год				Передняя дверь	Задняя дверь	Задняя боковая панель	Потолок / стойка	Сабвуфер
6 серия ЕБ3	Coupe 2003-2010 HBO-820S BMW
	E64 Convertible 2003-2010 HBO-820S BMW
	F06 Gran Coupe 2011-2018 HBO-425C BMW HBO-425C BMW HBO-820S BMW
	F12 Convertible 2011-2018 HBO-425C BMW HBO-820S BMW
	F13 Convertible 2011-2018 HBO-425C BMW HBO-820S BMW
	G32	Gran Turismo	From 2017	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
7 серия ЕБ5	Sedan 2001-2008 HBO-820S BMW
	E66	Sedan L. Version 2002-2008 HBO-820S BMW
	F01 F02 F03 F04	Sedan L. Version3	2008-2015 HBO-820S BMW
	G11 G12	Sedan L. Version	From 2015	HBO-425C BMW HBO-425C BMW HBO-820S BMW
i3		Sedan	From 2013	HBO-425C BMW	HBO-425C BMW
i8	L15	Roadstar	From 2013	HBO-425C BMW				HBO-820S BMW
X1 E84		SUV 2009-2012 HBO-820S BMW
	F48	SUV	From 2015	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
	F49	SUV L. Version	From 2015	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
X2	F39	SUV	From 2018	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
X3 E83		SUV 2003-2010 HBO-820S BMW
	F25	SUV 2010-2017	HBO-425C BMW HBO-425C BMW HBO-820S BMW
	G01	SUV	From 2017	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
X4	F26	SUV	2014-2017	HBO-425C BMW	HBO-425C BMW		HBO-425C BMW	HBO-820S BMW
	G02	SUV	From 2018	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
X5 E70		SUV 2006-2013 HBO-820S BMW
	F15	SUV 2013-2018	HBO-820S BMW
	F85	SUV 2014-2018	HBO-820S BMW
	G05	SUV	From 2018					HBO-820S BMW
X6	E71 E72	SUV 2008-2014	HBO-820S BMW
	F16	SUV 2014-2019	HBO-820S BMW
	G06	SUV 2014-2019	HBO-820S BMW
	G07	SUV	From 2019					HBO-820S BMW
Z4 E89		Roadstar 2009-2016
	G29	Roadstar	From 2018	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
MINI	R60 Countryman 2010-2017 HBO-820S BMW
	R61	Paceman	2013-2016 HBO-820S BMW
	F54	Clubman 2.gen.	From 2015	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
	F55	5-door	From 2014	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
	F56	3-door	From 2014	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW
	F57	Convertible	From 2016	HBO-425C BMW	HBO-425C BMW			HBO-820S BMW

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
