Notice Black Hydra HBO-820S BMW - page 4
4 / 32
Выберите свой язык и укажите email: мы пришлём вам специально переведённую версию.
Тип продуктаСабвуфер
БрендBlack Hydra
МодельHBO-820S BMW
Размер (дюйм)8
Материал подвесаБутадиен-стирольный каучук
Материал диффузораКомпозит
Материал корзиныЛитой алюминий
Материал магнитаНеодим
Мощность RMS (Вт)150
Мощность MAX (Вт)300
Диаметр звуковой катушки (дюйм)2
Материал намотки звуковой катушкиОмедненный алюминий
Диапазон частот (Гц)36 - 2000
Импеданс (Ом)4
SPL (дБ)86
Xmax (мм)2,6
Fs (Гц)35,6
Vas (Л)27,7
Qts0,51
BL (Тл·м)8,6
Совместимость с BMWМодели 1, 2, 3, 4, 5, 6, 7 серии, X1-X6, Z4, MINI (см. таблицу)
Рекомендации по установкеИспользовать качественные компоненты; избегать мест с влажностью
ГарантияОтсутствие дефектов материалов и изготовления при нормальном использовании
УтилизацияНе выбрасывать с бытовыми отходами; сдавать в специальные пункты

Часто задаваемые вопросы - HBO-820S BMW Black Hydra

Каковы размеры сабвуфера HBO-820S BMW?
Сабвуфер имеет диаметр 8 дюймов (около 20 см). Точные габариты указаны в разделе «Габаритные размеры» руководства.
Какую мощность выдерживает сабвуфер?
Номинальная мощность (RMS) составляет 150 Вт, максимальная (MAX) — 300 Вт.
Совместим ли HBO-820S BMW с моей моделью BMW?
Сабвуфер совместим с широким спектром моделей BMW, включая 1, 2, 3, 4, 5, 6, 7 серии, X1-X6, Z4 и MINI. Подробная таблица совместимости приведена в руководстве.
Какие материалы используются в сабвуфере?
Диффузор выполнен из композита, подвес — из бутадиен-стирольного каучука, корзина — из литого алюминия, магнит — неодимовый, звуковая катушка — из омедненного алюминия.
Какой импеданс у сабвуфера?
Импеданс составляет 4 Ом, сопротивление постоянному току (Re) — 3,6 Ом.
Какой частотный диапазон воспроизводит сабвуфер?
Диапазон частот от 36 Гц до 2000 Гц, что позволяет воспроизводить глубокие басы и нижнюю середину.
Нужен ли внешний усилитель для сабвуфера?
Да, сабвуфер пассивный и требует внешнего усилителя или подключения к штатной системе с соответствующей мощностью.
Как правильно установить сабвуфер?
Рекомендуется устанавливать сабвуфер в штатное место или в специально подготовленный корпус. Избегайте установки рядом с влажными местами и сильноточными цепями. Подробные схемы подключения приведены в руководстве.
Как ухаживать за сабвуфером?
Избегайте попадания влаги и пыли на динамик. При чистке используйте сухую мягкую ткань. Не используйте агрессивные химические средства.
Что входит в комплект поставки?
В комплект входит сабвуфер HBO-820S BMW. Для полной аудиосистемы могут потребоваться дополнительные компоненты, такие как среднечастотные и высокочастотные динамики из серии HBO-425C BMW.

Вопросы пользователей о HBO-820S BMW Black Hydra

0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.

Задать новый вопрос об этом устройстве

Электронная почта остается конфиденциальной: она используется только для уведомления вас, если кто-то ответит на ваш вопрос.

Пока вопросов нет. Будьте первым, кто задаст.

Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство HBO-820S BMW - Black Hydra и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. HBO-820S BMW бренда Black Hydra.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HBO-820S BMW Black Hydra

ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ....6

УСТАНОВКА КОМПОНЕНТОВ / СХЕМЫ ПОДКЛЮЧЕНИЯ....8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....11

ТАБЛИЦА СОВМЕСТИМОСТИ....13

ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ....15

HBO-820S BMW

Black Hydra HBO-820S BMW - 1

Среднечастотный динамик HBO-425C BMW

Black Hydra HBO-820S BMW - 2

Высокочастотный динамик HBO-425C BMW

Black Hydra HBO-820S BMW - 3

Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!

На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.

Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с оценкой «сухих» параметров на бумаге в тишине.

При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит добиться максимально точной передачи музыкального материала. Помните, качество любой системы определяется самым слабым ее звеном.

Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам качества звучания.

Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с армирующими наполнителями.

Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных показателей скорости фронта импульса, что привело к существенному повышению качества звучания, выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и макродинамики, свойственным звучанию натуральных музыкальных инструментов.

Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам, упомянутым в данной инструкции.

JUST ENJOY

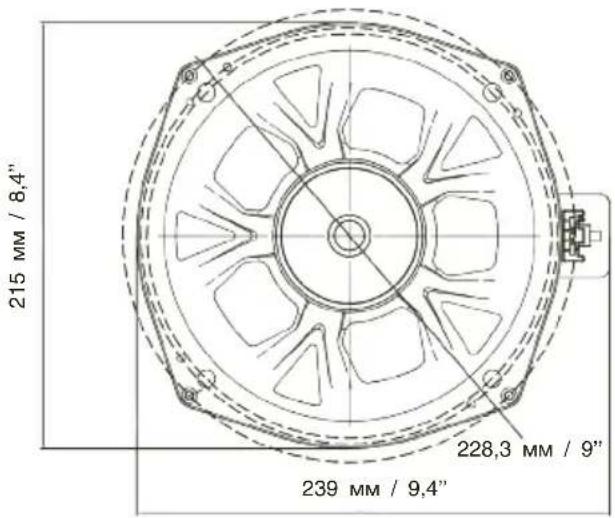

Сабвуфер HBO-820S BMW
215 MM / 8,4" 228,3 MM / 9" 239 MM / 9,4"

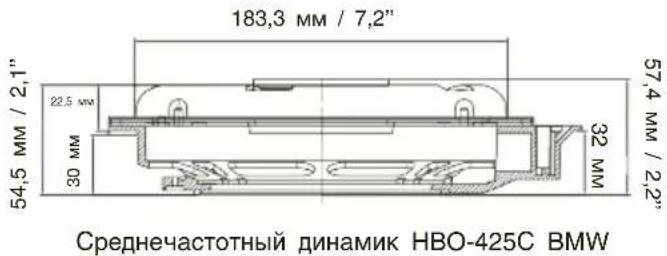

183,3 MM / 7,2" 54,5 MM / 2,1" 22,5 MM 30 MM 32 MM 57,4 MM / 2,2" Среднечастотный динамик HBO-425C BMW

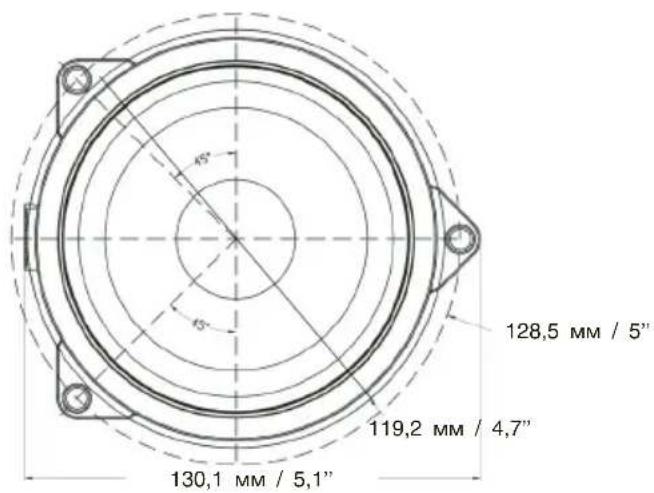

128,5 MM / 5" 119,2 MM / 4,7" 130,1 MM / 5,1"

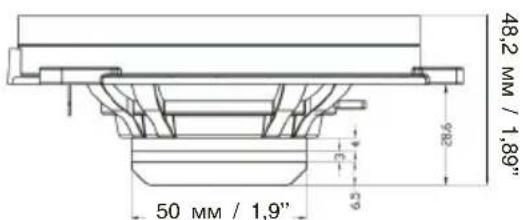

48,2 mm / 1,89" 50 mm / 1,9"

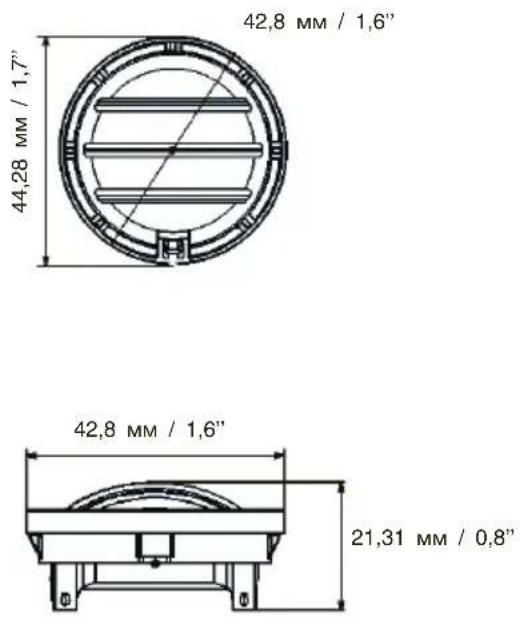

Высокочастотный динамик HBO-425C BMW

42,8 MM / 1,6" 44,28 MM / 1,7" 42,8 MM / 1,6" 21,31 MM / 0,8"

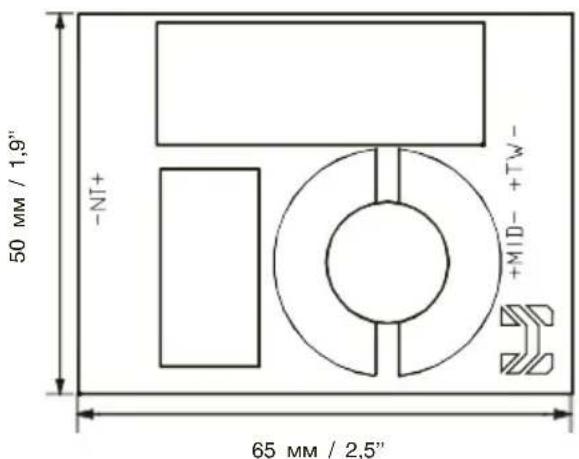

Кроссовер HBO-425C BMW

50 MM / 1,9" -NI+ 65 MM / 2,5" +MID- +TW-

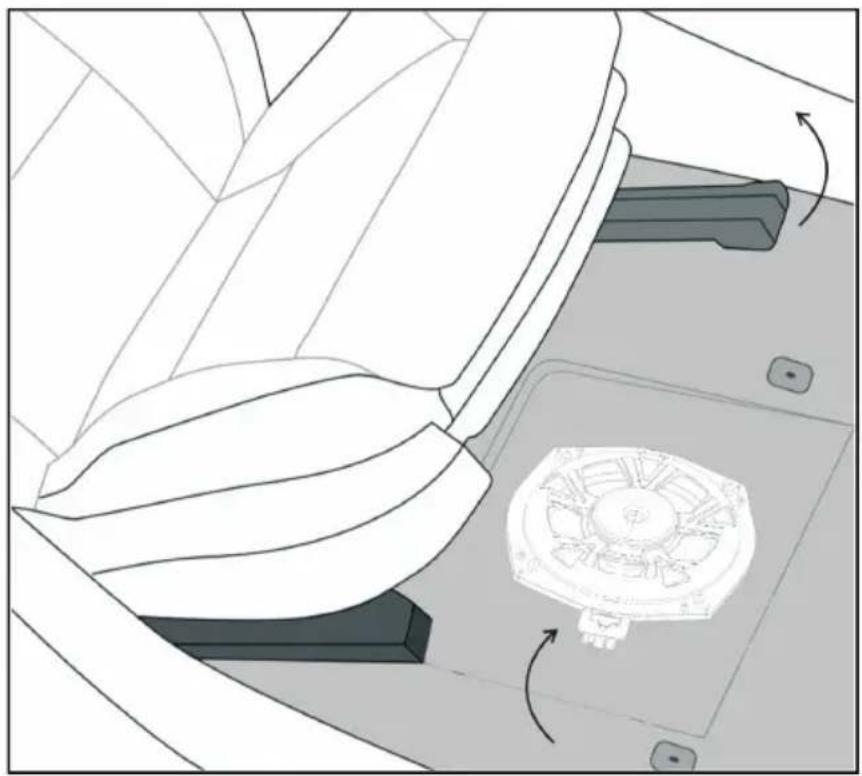

Сабвуфер HBO-820S BMW
Black Hydra HBO-820S BMW - 10

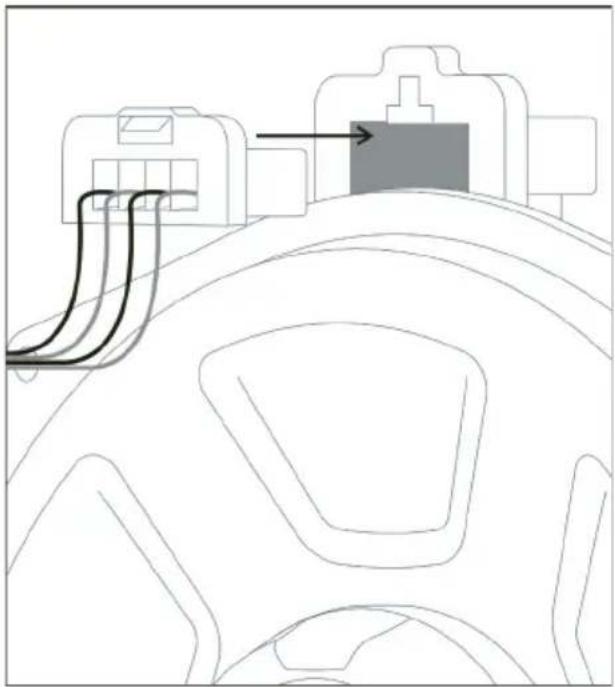

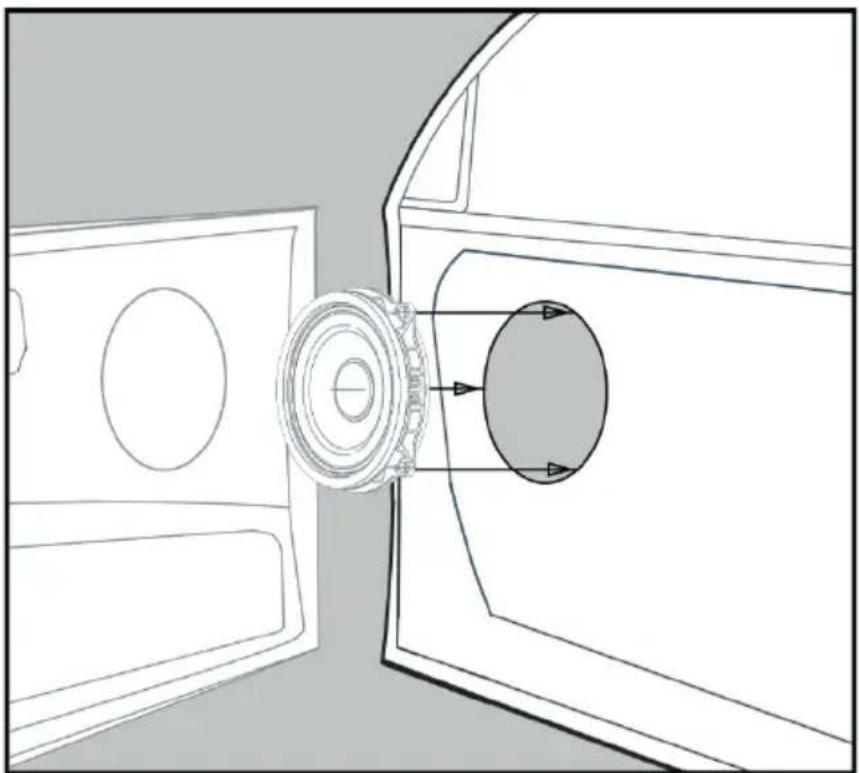

Штатная проводка автомобиля

Black Hydra HBO-820S BMW - 11

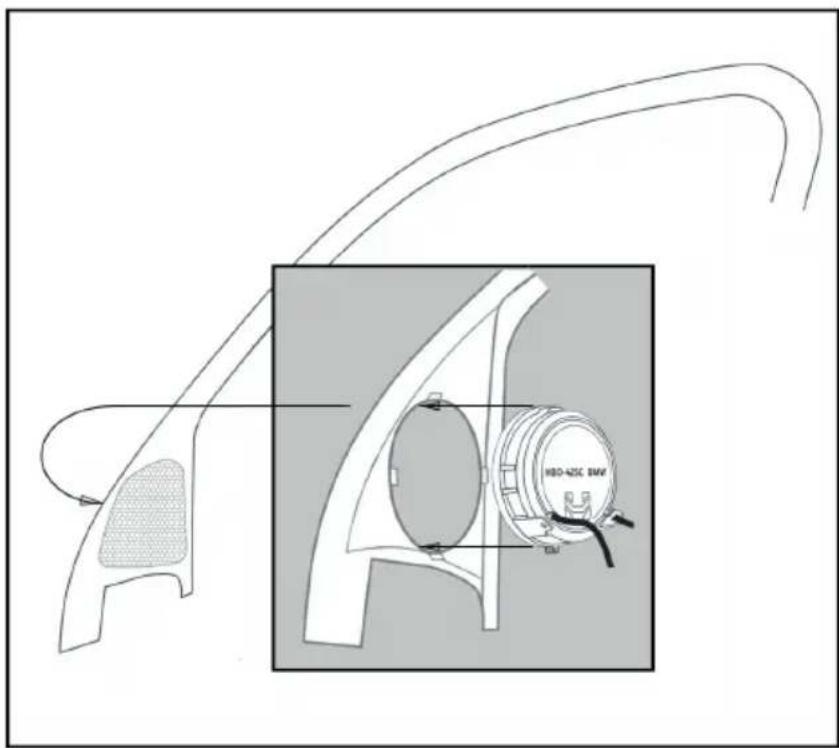

Высокочастотный динамик HBO-425C BMW

Black Hydra HBO-820S BMW - 12

Среднечастотный динамик HBO-425C BMW

Штатная проводка автомобиля

Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.

ПАРАМЕТРЫHBO-820S BMW
Размер (Дюйм) 8
Материал подвесаБутадиен-стироль-ный каучук
Материал диффузора Композит
Материал корзины Литой алюминий
Материал магнитаНеодим
Мощность RMS (Вт)150
Мощность MAX (Вт) 300
Диаметр звуковой катушки (Дюйм)2
Материал намотки звуковой катушкиОмедненный алюминий
Диапазон частот (Гц) 36-2000
Impedance (Ом)4
Re (Ом) 3,6
SPL (дБ) 86
Xmax (мм) 2,6
Fs (Гц) 35,6
Vas (Л) 27,7
Qts 0,51
BL8,6
ПАРАМЕТРЫHBO-425C BMWСЧ-динамик
Размер (Дюйм) 4,68
Материал подвесаБутадиен-стироль-ный каучук
Материал диффузора Композит
Материал корзины Литой алюминий
Материал магнитаНеодим
Мощность RMS (Вт)50
Мощность MAX (Вт) 100
Диаметр звуковой катушки(Дюйм)1
Диапазон частот (Гц) 101-15000
Impedance (Ом)4
SPL (дБ) 86
Fs (Гц) 101
Vas (Л) 2,2
Qts 0,69
BL3,7
ПАРАМЕТРЫHBO-425C BMWКроссовер
Размер (Дюйм / мм) 2,56*2 / 65*51
Материал корпусаТермоусадка
ПАРАМЕТРЫHBO-425C BMWВЧ-динамик
Размер (Дюйм) 1,69
Материал диффузора Шелк
Материал корпуса ABS-пластик
Материал магнитаНеодим
Мощность RMS (Вт)30
Мощность MAX (Вт) 60
Диаметр звуковой катушки(Дюйм)1
Материалнамотки катушкиОмедненныйалюминий
Диапазон частот (Гц) 1800-20000
Impedance (Ом)4
SPL (дБ) 87
СерияТипМодельГодПередняя дверьЗадняя дверьЗадняя боковая панельПотолок / стойкаСабвуфер
1 серияE613-door2004-2011HBO-820SBMW
E82Coupe2004-2011HBO-820SBMW
E875-door2004-2011HBO-820SBMW
E88Convertible2004-2011HBO-820SBMW
F205-doorFrom 2011HBO-425CBMW HBO-820SBMW
F213-doorFrom 2011HBO-425CBMW HBO-820SBMW
F405-doorFrom 2019HBO-425CBMW HBO-425CBMW HBO-820SBMW
F52SedanFrom 2019HBO-425CBMW HBO-820SBMW
2 серияF22CoupeFrom 2011HBO-425CBMW HBO-820SBMW
F23ConvertibleFrom 2011HBO-425CBMWHBO-820S
F44Grand Coupe From 2020HBO-425CBMW HBO-425CBMW HBO-820SBMW
F45Active TourerFrom 2014HBO-425CBMWHBO-820S
F46Grand TourerFrom 2015HBO-425CBMWHBO-820S
F87M2Coupe From 2015HBO-425CBMW HBO-820SBMW
3 серияE90Sedan2005-2011HBO-820SBMW
E91Touring2005-2011HBO-820SBMW
E92Coupe2005-2011HBO-820SBMW
E93Convertible2005-2011HBO-820SBMW
F30SedanFrom 2012HBO-425CBMW HBO-425CBMW HBO-820SBMW
F31TouringFrom 2012HBO-425CBMW HBO-425CBMW HBO-820SBMW
F34Gran TurismoFrom 2013HBO-425CBMW HBO-820SBMW
F80M32014-2018HBO-425CBMW HBO-425CBMW
G20SedanFrom 2019HBO-425CBMW HBO-425CBMW HBO-820SBMW
G21TouringFrom 2019HBO-425CBMW HBO-425CBMW HBO-820SBMW
4 серияF32CoupeFrom 2014HBO-425CBMWHBO-820S
F33ConvertibleFrom 2014HBO-425CBMWHBO-820S
F36Gran CoupeFrom 2014HBO-425CBMW HBO-425CBMW
F82M4 CoupeFrom 2014HBO-425CBMWHBO-820S
F83M4 ConvertibleFrom 2014HBO-425CBMWHBO-820S
G22TouringFrom 2019HBO-425CBMW HBO-820SBMW
5 серияE60Sedan2003-2010HBO-820S
E61Touring2003-2010HBO-820S
F07Gran Turismo2009-2017
F10Sedan From 2011HBO-820S
F11TouringFrom 2011
F18Sedan 2010-2017
G30SedanFrom 2017HBO-425CBMW HBO-425CBMW HBO-820SBMW
G31TouringFrom 2017HBO-425CBMW HBO-425CBMW HBO-820SBMW
G38SedanFrom 2017HBO-425CBMW HBO-425CBMW HBO-820SBMW
Серия Тип Модель ГодПередняя дверьЗадняя дверьЗадняя боковая панельПотолок / стойкаСабвуфер
6 серия ЕБ3Coupe 2003-2010 HBO-820S BMW
E64 Convertible 2003-2010 HBO-820S BMW
F06 Gran Coupe 2011-2018 HBO-425C BMW HBO-425C BMW HBO-820S BMW
F12 Convertible 2011-2018 HBO-425C BMW HBO-820S BMW
F13 Convertible 2011-2018 HBO-425C BMW HBO-820S BMW
G32Gran TurismoFrom 2017HBO-425C BMWHBO-425C BMWHBO-820S BMW
7 серия ЕБ5Sedan 2001-2008 HBO-820S BMW
E66Sedan L. Version 2002-2008 HBO-820S BMW
F01 F02 F03 F04Sedan L. Version32008-2015 HBO-820S BMW
G11 G12Sedan L. VersionFrom 2015HBO-425C BMW HBO-425C BMW HBO-820S BMW
i3SedanFrom 2013HBO-425C BMWHBO-425C BMW
i8L15RoadstarFrom 2013HBO-425C BMWHBO-820S BMW
X1 E84SUV 2009-2012 HBO-820S BMW
F48SUVFrom 2015HBO-425C BMWHBO-425C BMWHBO-820S BMW
F49SUV L. VersionFrom 2015HBO-425C BMWHBO-425C BMWHBO-820S BMW
X2F39SUVFrom 2018HBO-425C BMWHBO-425C BMWHBO-820S BMW
X3 E83SUV 2003-2010 HBO-820S BMW
F25SUV 2010-2017HBO-425C BMW HBO-425C BMW HBO-820S BMW
G01SUVFrom 2017HBO-425C BMWHBO-425C BMWHBO-820S BMW
X4F26SUV2014-2017HBO-425C BMWHBO-425C BMWHBO-425C BMWHBO-820S BMW
G02SUVFrom 2018HBO-425C BMWHBO-425C BMWHBO-820S BMW
X5 E70SUV 2006-2013 HBO-820S BMW
F15SUV 2013-2018HBO-820S BMW
F85SUV 2014-2018HBO-820S BMW
G05SUVFrom 2018HBO-820S BMW
X6E71 E72SUV 2008-2014HBO-820S BMW
F16SUV 2014-2019HBO-820S BMW
G06SUV 2014-2019HBO-820S BMW
G07SUVFrom 2019HBO-820S BMW
Z4 E89Roadstar 2009-2016
G29RoadstarFrom 2018HBO-425C BMWHBO-425C BMWHBO-820S BMW
MINIR60 Countryman 2010-2017 HBO-820S BMW
R61Paceman2013-2016 HBO-820S BMW
F54Clubman 2.gen.From 2015HBO-425C BMWHBO-425C BMWHBO-820S BMW
F555-doorFrom 2014HBO-425C BMWHBO-425C BMWHBO-820S BMW
F563-doorFrom 2014HBO-425C BMWHBO-425C BMWHBO-820S BMW
F57ConvertibleFrom 2016HBO-425C BMWHBO-425C BMWHBO-820S BMW

ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ

Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный товар, устранение неисправностей будет производиться за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)

Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов.

Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
